磁珠（Ferrite Bead）作为电子电路中核心的抗干扰被动元件，广泛应用于射频电路、消费电子、工业控制、汽车电子等领域的EMC设计；其核心价值在于精准抑制高频噪声，同时不影响低频有用信号传输。
一）工作原理：高频噪声的“耗能者”
磁珠由高磁导率、高损耗特性的铁氧体磁芯与导线绕制而成，其核心原理是利用铁氧体材料在高频激励下的涡流损耗和磁滞损耗，将高频噪声能量转化为热能耗散，而非反射或储存，从而避免二次干扰。从等效模型看，磁珠可简化为电阻（R）与电感（L）的串联结构（Z = R + jωL），其阻抗特性随频率呈现显著变化：低频段（<10MHz）：阻抗低，呈感性，近似短路状态，对直流和低频有用信号衰减小，不影响电路正常工作；中高频段（通常>10kHz至GHz级）：阻抗急剧上升，呈阻性主导，形成阻抗峰值区，可高效衰减高频噪声；超高频段（超出设计范围）：寄生电容主导，阻抗下降，滤波能力失效。典型阻抗曲线呈“山峰”形态，选型的核心原则之一是让目标噪声频率落在阻性峰值区。
二）核心作用
二、磁珠选型关键参数
磁珠选型需围绕“匹配噪声特性”和“适配电路工况”两大核心，重点关注以下5项关键参数，忽视任何一项都可能导致滤波失效或电路性能劣化：
一）阻抗特性（核心参数）
表征磁珠对不同频率噪声的衰减能力，核心指标包括：
1.额定阻抗值：行业常规标注特定频率下的阻抗（如600Ω@100MHz），高频磁珠可能标注500MHz、1GHz等高频点参数；
2.阻抗-频率曲线：需重点关注，确保目标噪声频率落在曲线的阻性峰值区（滤波效果最佳区域），避免仅参考标称阻抗值而忽略全频段特性。
示例：若需抑制200MHz频段干扰，应选择在200MHz处阻抗峰值≥100Ω的磁珠，而非仅看100MHz下的标称值。
二）额定电流（Ir）
指磁珠长期稳定工作时，温升不超过额定值（通常40℃或60℃）的最大允许电流。工程设计需满足：实际工作电流 ≤ 0.8×Ir（预留20%余量，应对电流波动），若电流过载，磁珠会因磁饱和导致阻抗特性失效，严重时烧毁。
三）直流电阻（DCR）
指低频直流信号下的等效电阻（典型值0.01Ω~1Ω），DCR越小，磁珠自身直流功率损耗（P_DCR = I²×DCR）越低，对电源系统效率的影响越小。尤其在精密电源电路（如ADC参考电压线）中，需严格控制DCR，确保其引起的压降<10mV，避免影响电路功能。
四）温度特性
磁珠阻抗随温度升高而下降，高温环境（如汽车发动机舱、工业高温设备）需选择耐温范围宽的型号（通常-55℃~+125℃），并在高温工况下验证性能。同时需注意温度降额，如85℃时额定电流需降额至70%使用。
五）封装尺寸
常用封装为0402、0603、0805、1206，选型需平衡频率特性与布局需求：
小封装（0402/0603）寄生参数小，适合高频场景（如GHz级信号）；
大封装（0805/1206）散热性好、额定电流高，适合电源线路等大电流场景。
三、系统化选型流程（四步落地法）
磁珠选型需避免“凭经验选阻抗”的盲目性，应遵循“定位干扰-匹配参数-验证效果”的系统化流程，具体步骤如下：
第一步：定位干扰特性（选型基础）
通过频谱仪、示波器等设备实测，明确干扰信号的核心参数：①干扰频率（如开关电源常见10-100MHz，USB3.0常见2.5GHz）；②干扰类型（传导干扰/辐射干扰、差模/共模）；③干扰幅值。若无法实测，可根据电路拓扑（如开关电源频率）理论推导干扰频段。
第二步：明确电路工作参数
梳理电路的实际工作电流、工作电压、允许的压降范围及布局空间：①计算最大工作电流（含启动、负载波动峰值）；②确定DCR允许的最大值（根据允许压降推导：DCR_max = ΔV_max / I_actual）；③确认PCB板可容纳的封装尺寸。
第三步：匹配核心参数选型
1.匹配阻抗：根据干扰频率，选择阻抗-频率曲线在该频段处于阻性峰值区的磁珠，确保目标频段阻抗≥干扰抑制所需值（可通过插入损耗公式估算：Att = 20lg[(Zs+Z0)/(Zs-Z0)]，其中Z0为系统特性阻抗，常规取50Ω）；
2.校验电流：选择额定电流Ir ≥ 1.25×I_actual（预留25%余量）；
3.控制DCR：根据允许压降筛选DCR≤DCR_max的型号；
4.匹配封装与温度：结合布局空间和工作环境，确定封装尺寸和耐温等级。
第四步：测试验证
将选型后的磁珠接入实际电路，通过以下方式验证效果：①用频谱仪测试干扰幅值衰减情况，确保达到EMC标准；②测试电路功能，验证磁珠是否影响有用信号（如高速信号边沿是否畸变）；③监测磁珠温升，确保正常工作时温升≤额定值。若效果未达预期，需调整阻抗参数或更换型号。
四、场景化选型策略
不同应用场景的干扰特性和电路需求差异较大，需针对性选型，具体适配方案：

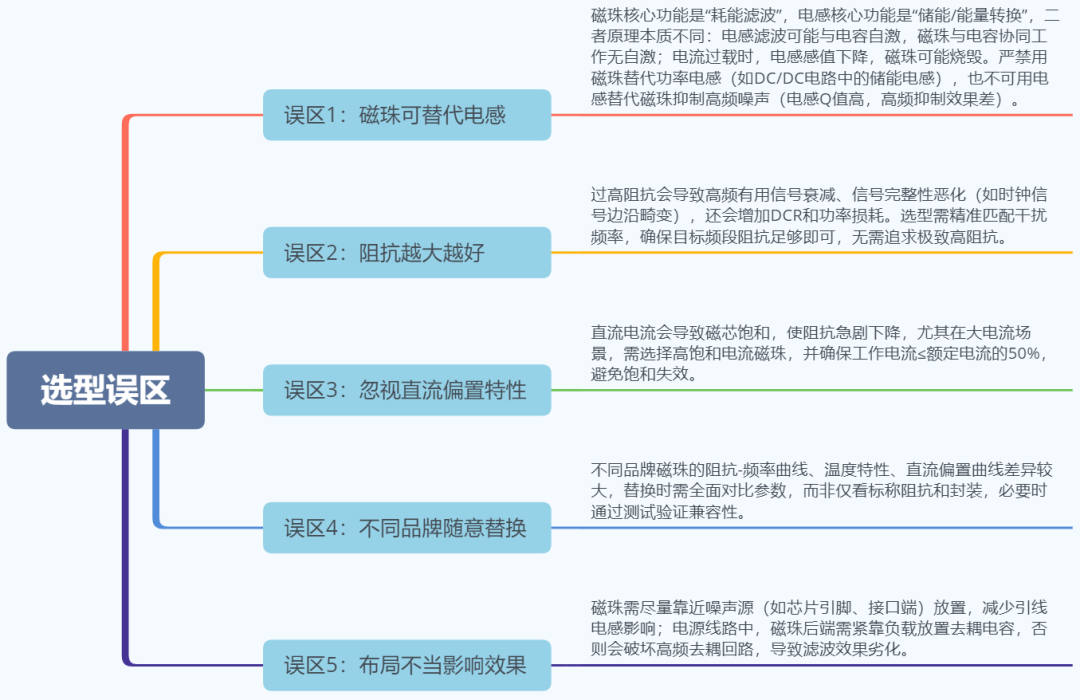

四、常见选型误区与规避方法
附录：在电源上加磁珠，为什么有时纹波反而更大？
电路设计时，我们常常在芯片电源的输入放一个磁珠和电容，用以滤除电源上的高频噪声。但是有时候会发现，加了磁珠后，芯片电源输入处纹波竟然变大了，超出了电源纹波范围，导致芯片工作异常。
为了弄清这个问题，我们看一下磁珠的等效电路，它等效为电阻电容和电感的并联，Rdc是直流电阻，一般很小。
我们看到它的阻抗曲线，当频率比较低的时候，磁珠的阻抗主要由感抗决定，磁珠呈感性，相当于一个电感，这个电感感值一般在几百nH。而频率比较高时，阻抗由电阻决定。
看到前面芯片电源输入的电路，频率比较低时我们把磁珠可以等效成一个电感。
有没有发现，其实这就是一个LC低通滤波电路。
而LC低通滤波电路的增益曲线是这样的：
这个冒出来的点对应的频率为电感和电容的谐振频率，为1/2Π根号(LC)，如果输入为谐振频率点附近的信号，那么这个LC电路会把这个信号放大，理论上谐振频率处的放大倍数为无穷大。假设磁珠在频率比较低时感值为800nH，后面加的电容为100nF，那么可以计算出，这个电路的谐振频率为580KHz。
如果我们前级的电源是BUCK电源提供的的，电源的开关频率正好落在谐振频率附近，那么输出电压的纹波经过磁珠到芯片电源输入处就会被放大。
也就是我们前面讲到到的电源经过磁珠后纹波变大的现象。
要解决这种问题其实也很简单，只需要把磁珠和电容的谐振频率点与电源的开关频率错开就可以了。我们一般把后面的这个电容变大一点，比如从100nF变成10uF就可以让谐振频率变成57KHz，从而可以和电源开关信号的频率错开，避免产生谐振。
五、总结
磁珠选型的核心是“精准匹配”——匹配目标噪声频率的阻抗特性、匹配电路的电流与损耗需求、匹配应用场景的环境与布局限制。需摒弃“经验主义”，遵循“定位干扰-明确参数-匹配选型-测试验证”的系统化流程，同时规避与电感混淆、忽视直流偏置等常见误区。实际应用中，建议结合厂商提供的完整参数手册（含阻抗曲线、直流偏置曲线）和实测数据，确保磁珠充分发挥抗干扰作用，提升电路稳定性。
最后，两个实际工作中的一点经验和体会：
1.射频RF走线，请慎用磁珠。在50欧姆的射频主路径上，通常使用高频电感进行匹配或滤波，而几乎不用磁珠。原因很简单：磁珠在射频频段，如900MHz的阻抗往往高达数百欧姆，会直接堵死射频信号，造成严重的反射损耗，信号根本过不去。当然，像FM收音机75欧姆系统这种低频射频有特例。但通用原则是：信号线优先考虑电感，电源线优先考虑磁珠。
2.治本优于治标。所有通过磁珠、电容进行的滤波，都是在噪声传播的路径上设卡拦截，属于治标；而最有效、最高级的方法，永远是直接从噪声来源着手，也就是治本。比如优化芯片的电源去耦网络、对高速时钟信号进行适当的端接和屏蔽、改善板级的地平面和分割。在源头把噪声降到最低，后面的滤波压力就会小很多。
