2026年9月23日—9月29日
一封尚未转成正式订单的采购意向书，竟比许多“量产”口号更值得细看。9月23日，德国LPKF披露，一家亚洲先进封装厂商在完成玻璃深蚀刻技术验证后，拟采购NEXAR LIDE设备，为首座高性能封装玻璃基板工厂的产线爬坡做准备。客户尚未具名，金额处于数百万欧元中段，订单仍待落地。消息的分量恰在于它清楚标出了玻璃基板商业化的位置：工艺验证已过，产线准备开始，规模良率仍是下一关。
另一条线索来自设计端。Synopsys与台积电在本周公布面向CoWoS的多芯粒协同设计进展，把芯粒布局、片上稳压、供电完整性、热分析和光电共封装放进同一套验证工作流。先进封装不再只是把几颗好芯片接起来；封装结构会反过来改变芯片的供电、布线、散热和可测试性。材料厂商在IMAPS会前密集展示临时键合、焊接、清洗与热界面方案，也说明真正的竞争从路线选择进入工艺窗口。
本期的看点因此不是再给CoWoS、玻璃或混合键合排一次名，而是观察三道门槛如何接续：客户是否愿意投产线，设计是否能提前收敛，材料是否经得住批量制造。不同公司站在不同门槛前，消息成熟度必须分开看。

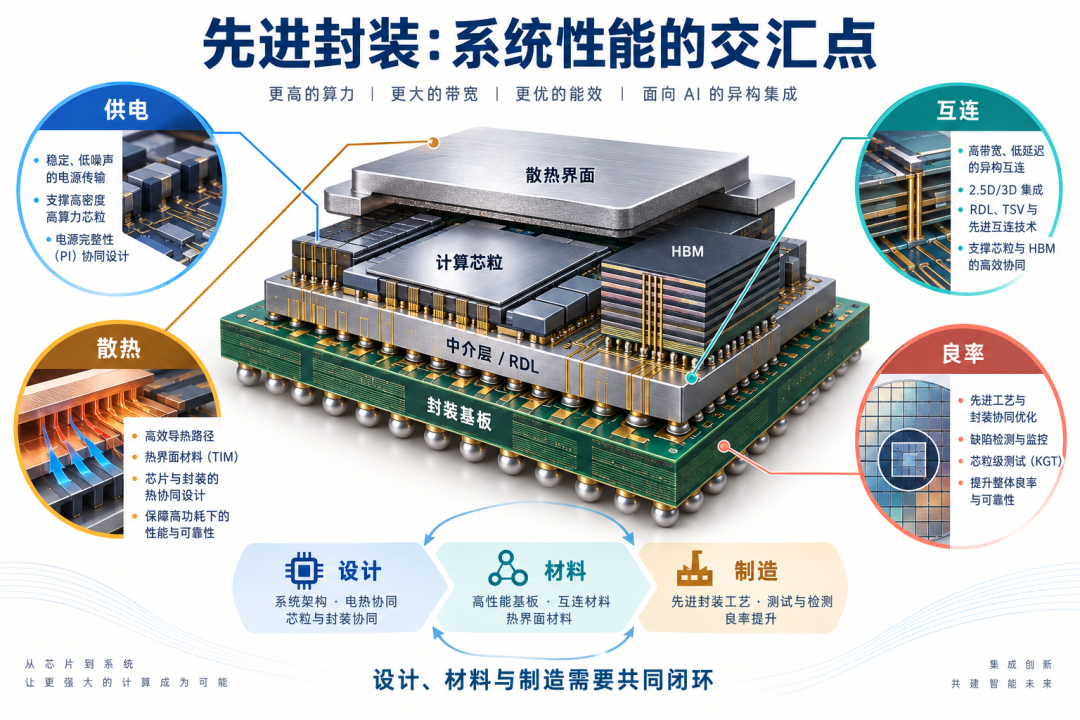

图1 大尺寸AI封装同时受互连、供电、散热和良率约束；图为结构示意。
本周六条信号，落在产业化链条的不同位置
六条消息的证据等级不同：政府征求意见是公共规划程序；LPKF取得的是采购意向；Synopsys披露的是设计使能与测试芯片验证；三家材料厂商公布的是产品或技术展示。把它们统称为“先进封装量产加速”，会掩盖每条链路距离收入确认还有多远。
玻璃基板走到订单前夜，真正的考题仍是良率
LPKF公告中的两个动作尤其关键：客户已在使用其设备，并已完成LIDE工艺验证；新的采购意向则服务于首座玻璃基板厂的初期爬坡。它比单纯发布玻璃基板路线图更接近生产现场，也比正式订单和稳定量产更早。公司预计订单将于近期下达，但“预计”不能替代采购合同，更不能直接换算成2027年的设备收入或封装产能。
玻璃受到关注，是因为大尺寸封装既要承载更多芯粒和HBM，也要控制高频信号损耗、尺寸变化与翘曲。玻璃在介电与尺寸稳定性上具有潜力，激光诱导深蚀刻可用于形成通孔。不过，工厂面对的是一整套问题：通孔形貌和裂纹、金属化覆盖、上下层对准、大面积面板平整度、搬运破损、热循环可靠性以及每片合格品成本。任何一项若在爬坡阶段不稳定，都可能抵消理论上的面积效率。
因此，这份意向书最值得读的不是设备单价，而是客户从“验证技术”走向“准备工厂”的承诺。后续要连看四个公开信号：正式订单是否签署、设备是否交付、客户是否披露量产级通孔与翘曲数据、是否有真实封装产品通过可靠性认证。即使四项陆续出现，也还需要客户重复采购，才能证明路线可复制。
9月23日，中国台湾国科会公布嘉义园区扩建计划并征求意见。园区规划为异构封装等产业预留空间，有助于理解先进封装对土地、水电、交通和配套产业的长期需求。但“园区征求意见”不是企业资本开支决议。市场传出的台积电再建五座封装厂，尚缺台积电正式披露，不应与政府公告合并成一条确定扩产新闻。
图2 玻璃基板从工艺验证走向产线爬坡仍需经过订单、设备交付和良率验证；阶段示意不代表LPKF项目已完成全部节点。
设计平台提前进入封装，系统性能不再靠后段补救
Synopsys与台积电9月23日的公告没有宣布一座新厂，却指出了先进封装竞争的另一条主线。其3DIC Compiler新增芯粒布局协同优化流程，支持台积电3DFabric；在CoWoS上，工具可把集成稳压器与多芯粒供电方案放在统一环境中共同设计和模拟。公告还涉及台积电COUPE光电共封装的光电联合设计，以及UCIe-A 32G／40G测试芯片在CoWoS-S中介层上的互连验证。
这些工作为什么要前移？在大尺寸AI封装里，芯粒之间的走线长度决定延迟与能耗，HBM位置影响供电和散热，局部电压波动又会改变高速接口余量。若等到芯片设计冻结后才发现封装热点、供电跌落或走线拥挤，重新布置芯粒可能牵动中介层、基板、散热器与软件验证。封装不只是交付前最后一道组装工序，它已经成为前期架构决策的一部分。
Synopsys所说的“支持设计与仿真”仍应与生产线成果分开。测试芯片验证了特定互连能力，不能自动推出客户产品已量产；工具流程缩短设计收敛时间，也需真实设计项目、流片和系统测试验证。更值得关注的指标是芯粒布局迭代次数、功率完整性签核时长、HBM互连裕量和封装一次通过率，而不是给某套软件贴上“AI赋能”标签。
对于封测企业，这种变化并不意味着价值被前端设计工具拿走。恰恰相反，能向客户提供封装设计规则、热机械模型、制程限制和测试数据的制造方，将更早参与客户架构决策。若材料、工艺与设计数据库互不连通，先进封装项目就容易在样品阶段看起来成功，在量产阶段却被良率和返工成本拖住。

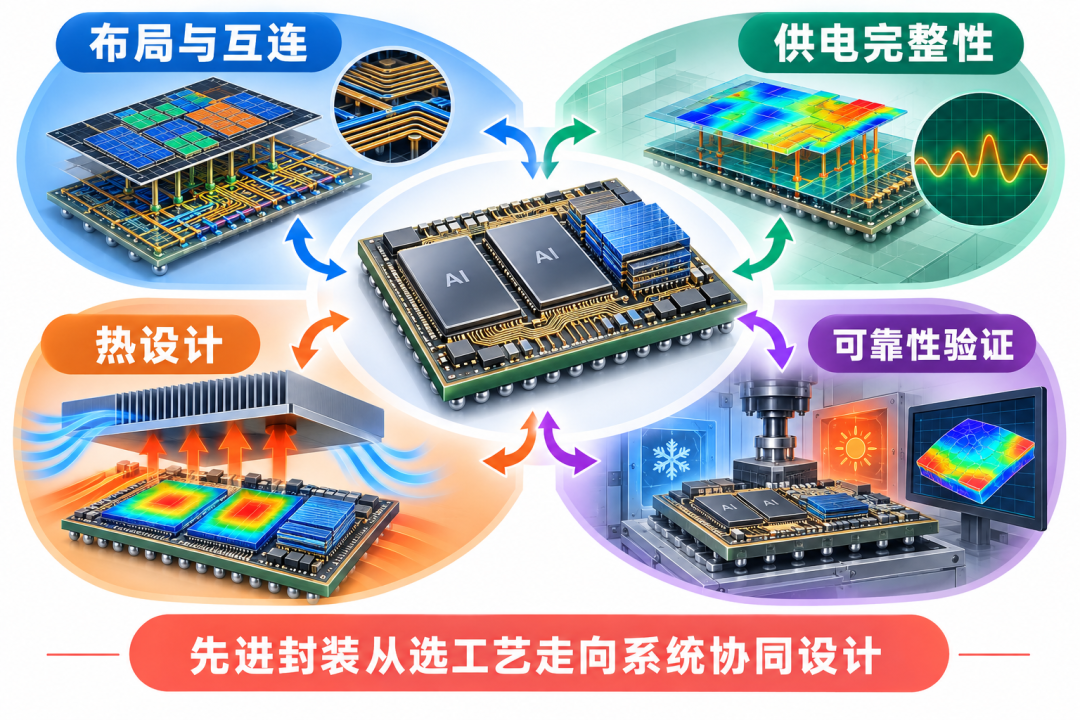

图3 布局、供电、热设计与可靠性围绕同一封装反复迭代，形成系统协同设计闭环。
材料厂商把“能做出来”推进到“能反复做出来”
本周三家材料企业的会前披露，拼出了量产线最容易被忽视的连接处。Brewer Science将展示耐高温激光解键合材料，与其临时键合胶配合时，公司称体系可承受至350℃的加工温度，并支持308纳米和355纳米紫外激光解键合。高密度3D封装在沉积、混合键合或热压过程中提高温度要求，临时载板需要在工艺中抓得牢、结束后又能干净剥离；残留、晶圆弯曲和界面损伤都会传导到后续良率。
这一能力目前属于公司披露的材料与应用级测试结果。具体客户的硅、玻璃或模塑料结构不同，涂层厚度、热历程和溶剂清洗条件也会改变表现。若没有连续批次、翘曲分布、剥离缺陷和后续键合良率，就无法把“耐350℃”直接写成通用的量产门票。
Indium在9月25日列出异构集成装配材料组合，覆盖细粉焊膏、倒装芯片与植球助焊剂、热界面材料，并展示适用于高功率封装的焊料热界面产品。一个看似细小的焊接空洞，在高功率密度下可能形成局部热阻；一种助焊剂残留如果与底填料或模塑料不相容，则可能在热循环后放大界面失效。材料选择必须连同清洗、填充、热管理和可靠性一起验证。
KYZEN展示的MICRONOX方案把镜头转向另一面：铜柱倒装、2.5D／3D和SiP结构的间隙越来越小，清洗液要进入狭窄空间，去除有机酸助焊残留，同时避免腐蚀裸露金属和合金界面。宣传资料能说明产品定位，却不能说明所有封装结构都可直接套用。清洗时间、喷淋方式、浓度、基板兼容性和残留检测必须落到具体客户的工艺窗口。
这三条不是三家企业争同一个订单，而是同一片封装在临时固定、互连形成、清洗和散热之间连续交接。产业链最怕单点最优：解键合材料耐温更高，却留下难清残留；助焊剂提升润湿，却妨碍底填；热界面导热率漂亮，却在长期循环中泵出。把材料单品指标转换成整套封装的合格率，才是供应商进入头部客户的真实门槛。

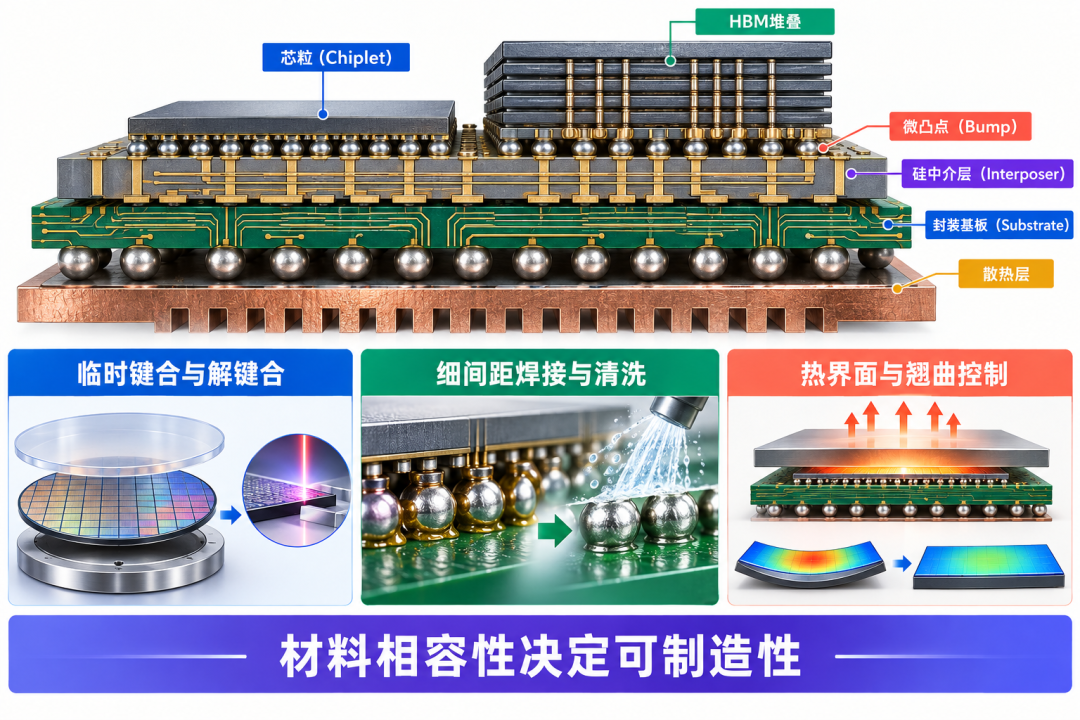

图4 临时键合、细间距互连与热界面材料共同决定封装可制造性；图为工艺示意。
晶圆、面板与玻璃并非同一条成本曲线
市场常把玻璃基板、面板级扇出和晶圆级先进封装并列为“降本方案”，但三者改变的成本项并不相同。晶圆级工艺更容易承接成熟半导体设备与缺陷管理方法，面积利用受到圆形边缘约束；面板级工艺尝试扩大一次处理面积，却同时放大翘曲、对准、涂布和搬运难度；玻璃可以作为基板或中介层材料，重点是介电性能、尺寸稳定性与通孔加工。玻璃并不天然等于面板级扇出。
评价路线时，单位面积成本也不够。高价值AI封装的损失来自整片系统而非单颗裸片：一处互连缺陷可能让多颗合格芯粒和HBM一起报废。更有用的是把芯粒预筛、组装步骤良率、返工可能性、基板成本和最终可靠性放在同一张损失表中。随着封装尺寸增长，哪条路线最便宜取决于客户结构和量产学习曲线。

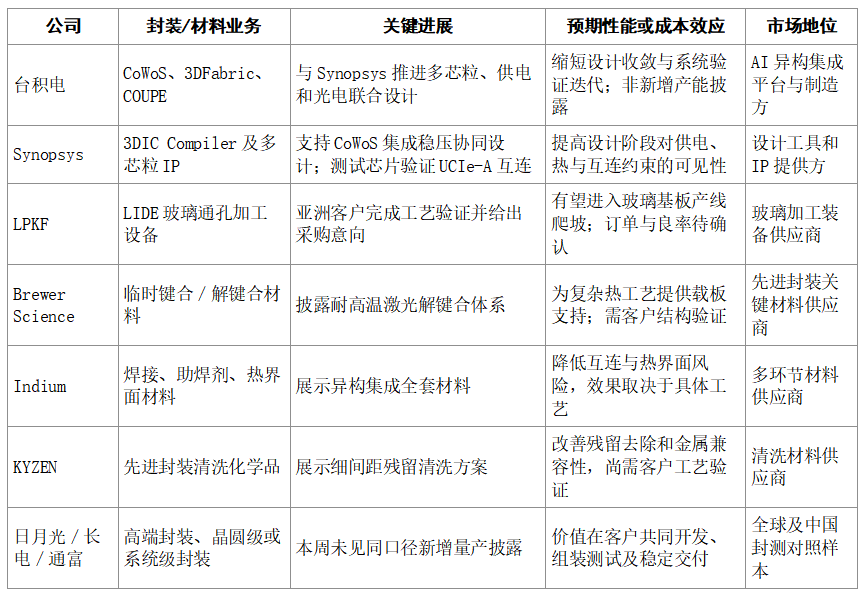

上表以公司在本期消息中的位置或既有业务角色作对照，未把设计工具和材料供应商算作封装产能。日月光、长电和通富列为产业比较对象，不代表本周发生同等级新事件。
竞争格局快照：谁在建立制造门槛
接下来，三类证据会重新给路线定价
第一类是合同和产线证据。LPKF的采购意向若转成正式订单，说明玻璃路线跨过商业承诺的一道门；若客户随后公开交付、通孔良率和封装认证，才说明从设备选型跨向稳定制造。园区用地规划同样需要落到企业投资、建设和客户订单，不能只用远期厂房数量推断近期供给。
第二类是设计与工艺的闭环证据。Synopsys与台积电的协作已经把供电、互连和光电集成放在设计端，但客户产品能否一次流片成功、减少封装重做、缩短验证周期，仍要由真实项目证明。封测厂商如果能提供可靠的热机械与良率数据，价值将不只体现在每颗芯片的加工费。
第三类是材料的跨工序证据。高温载板、焊料、助焊剂、清洗液和热界面产品都可独立展示，却必须在同一封装上完成联合验证。本周最有价值的信号，是先进封装产业开始把“路线可行”细化为“设计可收敛、材料可兼容、产线可重复”。这比又一次宣布更大的封装面积，更能决定下一轮订单归属。
