375μs连接间隔+动态功耗调节：蓝牙ULL HID如何实现性能与续航双优

电子发烧友网报道（文/莫婷婷）从最初的蓝牙键盘鼠标，到如今覆盖智能家居、工业控制等多场景的无线交互方案，蓝牙HID技术历经多次迭代，不断突破性能瓶颈。蓝牙技术联盟（Bluetooth SIG）推出的超低延迟HID（ULL HID）方案，更是将这一技术推向了新的高度，为蓝牙键鼠、游戏外设、XR 交互设备等无线外设体验带来了新的体验。

蓝牙 ULL HID让无线键鼠迈入亚毫秒时代

蓝牙HID技术主要解决“无线连接”的基本需求，可以分为两类，一是基于蓝牙经典协议（BR/EDR，L2CAP层）的蓝牙 Classic HID，二是基于蓝牙低功耗（BLE）协议（GATT层）的BLE HID，前者兼容性好，常用于传统无线键鼠，但功耗相对较高，后者具备低功耗的优势。

但随着电竞、XR设备、专业创作等场景对延迟、功耗要求的不断提升，传统低功耗蓝牙的局限性逐渐凸显——连接间隔的下限是7.5毫秒，能够满足在办公或者日常使用场景的使用需求，但在高刷新率交互的场景中，7.5毫秒是一个比较明确的性能边界，难以满足高端外设的需求。

蓝牙技术联盟中国及亚太区技术市场经理鲁公羽指出，很多时候我们并不会关注“几毫秒”输入时延带来的差异，但一旦超过某个阈值，就会明显影响交互的流畅度。

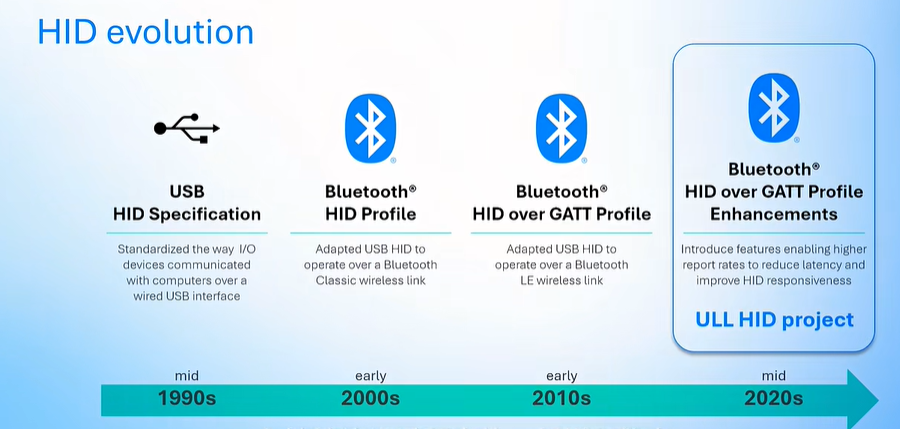

作为HID over GATT Profile（HOGP）持续演进的成果，蓝牙技术联盟新升级的ULL HID方案带来了一系列关键的增强能力，针对上述痛点进行了系统性优化。该方案在保持低功耗的同时，引入了新特性来优化时延，并提供了两条技术路径：HID over ISO和HID over SCI，分别适配不同性能需求的设备。

图源：蓝牙技术联盟

HID over ISO基于蓝牙低功耗（LE）的等时数据流通路（Isochronous Channels），通过一种时间上可控调度确定的传输机制，把HD数据放到一个专门的等时通道中进行传输，打破 7.5ms 连接间隔的历史限制，支持约1毫秒的报告间隔，同时在链路层提供更加稳定、可预测的延迟表现。

这一路径适合对时序一致性要求比较高的场景，主要面向电竞鼠标、专业绘图板等对延迟极度敏感的设备，通过预留固定带宽的方式，彻底解决了传统蓝牙在信号干扰环境下的延迟抖动问题。

HID over SCI相比HID over ISO，没有引入新的路径，是在现有GATT在ACL链路上传输HID数据，借助蓝牙6.2标准引入的短连接间隔（SCI）技术，将连接间隔从传统的7.5毫秒大幅缩短至1毫秒以下，可以达到375微秒，回报率提升至1kHz甚至更高。“在实际应用中通常可以稳定在1到2kHz的水平，从而满足大多数高响应性HID场景需求”，鲁公羽表示

Bluetooth SIG指出，HID SCI机制支持根据实际数据需求动态调整链路行为，并与Subrating机制协同：无数据传输时降低通信频率以节省功耗，数据传输时则快速提升交互频率保障响应速度，从而在低延迟与低功耗之间实现更优的动态平衡。

这一路径更适合键盘、触控板等对功耗和延迟都有要求的设备，实现了性能与续航的平衡。

与传统蓝牙HID相比，ULL HID的核心升级体现在三个方面：一是延迟数量级的降低，从“毫秒级”进入“亚毫秒级”；二是功耗效率的提升，通过动态调整连接参数，避免不必要的射频发射；三是数据处理策略的优化，例如鼠标位置这样的数据是有时效性的，如果因为链路干扰发生了重传，传统机制可能会把旧数据重新发一遍，但是HID SIC可以支持直接丢弃旧数据，优先发送新数据，避免因为排队和重传带来的额外延迟。

真 8K 登场！蓝牙 HID 芯片群雄逐鹿

目前，在HID设备市场，有不少明星蓝牙芯片产品依旧受到工程师喜爱，例如在低功耗蓝牙HID芯片市场，Nordic的nRF系列几乎成了“低功耗”的代名词。从经典的nRF52832到最新发布的nRF54LM20A，两颗芯片横跨数代产品周期，却都在HID应用领域占据着不可替代的地位。

nRF52832搭载64MHz Cortex-M4处理器（带FPU），配备512KB Flash与64KB RAM，支持蓝牙5.3及蓝牙Mesh。其2.4GHz无线电接收灵敏度达-96dBm（1Mbps），0dBm发射电流仅5.3mA，System OFF模式下功耗低至0.3μA——这套参数组合在HID设备最看重的“低功耗+强射频”之间取得了极佳平衡。

nRF54LM20A是nRF54L系列的高内存扩展型号，基于22nm工艺打造，搭载128MHz Arm Cortex-M33处理器，配备2MB NVM和512KB RAM，并集成高速USB接口与多达66个GPIO。

对于HID设备而言，nRF54LM20A的升级意义尤为突出：2MB Flash与512KB RAM为复杂HID协议栈（如Matter over Thread）、多设备并发连接和端侧算法提供了充裕的存储与运算空间，无需外挂存储器即可满足高端HID产品需求；其次，高速USB接口让游戏外设等对带宽敏感的HID设备实现更高速的数据传输。

2026年6月，桃芯科技正式发布量产 ING20XX 系列 BLE SoC，定位为面向 HID 设备、医疗监测、资产追踪等场景的极致低功耗国产芯片方案，具备极致低功耗、小封装、高安全四大核心优势。

ING20XX 系列基于 BLE 5.4 协议栈打造，集成 2.4G 射频，发射功率覆盖 -27dBm 至 +8dBm，接收灵敏度达 -96dBm@1M，存储方面配备 512KB Flash 与 60KB SRAM。在 HID 适配方面，ING20XX 展现了鲜明的产品定位：支持 800μs 短连接间隔与 4K 高回报率，确保游戏手柄和键鼠在无线状态下实现低延迟、无断连的跟手操控体验；同时具备双模兼容能力，可适配主流操作系统即插即用。

随着ULL HID的普及，电竞外设市场中，越来越多的游戏鼠标开始支持蓝牙低延迟模式，让玩家在无线状态下也能获得媲美有线的竞技体验；专业绘图板则通过低延迟传输，实现了笔触的实时响应，提升了创作效率。键盘作为蓝牙HID最经典的应用场景，也将在ULL HID技术的普及下迎来一场由新技术驱动的体验革命。

在蓝牙芯片领域，除了上述主流产品，在技术进展方面，泰凌微电子已推出支持SCI的成熟芯片平台TL322X系列，依托该方案可将游戏外设做到 8K 回报率。

针对 HID 高实时交互场景，泰凌微针对性完成深度技术优化，搭载自研 Telink HDT 高速射频技术，最高吞吐速率可达 6Mbps，大幅压缩无线收发链路时延。实测数据显示，在 3–5 米常规使用距离内，搭配专用 Nano 接收器的无线鼠标可实现极致低延迟表现。即便游戏手柄在纯 HID 标准模式下开启 8K 超高回报率，依旧能保持优异的时延控制能力。

泰凌微电子指出，真8K与伪8K的本质区别在于：能否在125μs（8000Hz回报率对应周期）内完成按键扫描、传感器采样、运算、灯效处理全流程，避免错过USB发送窗口引入额外延迟；无线设备还需额外克服射频收发带来的延时损耗。
