二十一讲 | 第 4 讲：传感器与感知基础

在真实物理世界中，人眼看到场景中的物体，可以自然地判断它们的相对关系和外形轮廓；但对机器人来说，拍到图像并不等于知道物体在哪里，即使算法输出了检测框，也不等于机械臂能够准确到达目标。机器人还必须回答三个更具体的问题：这次测量发生在什么时间、它表达在哪个坐标系、它有多大的不确定性。

本讲围绕一条贯穿全章的工程链路展开，带读者沿着一个真实案例，了解机器人如何完成感知、理解和规划：

真实世界
  ↓ 传感器采样
带时间戳和坐标系的原始数据
  ↓ 驱动、ROS 2 消息与同步
同一时刻的彩色图像 / 深度图 / 关节状态 / 坐标变换
  ↓ 相机模型与反投影
camera_optical_frame 下的三维点 point_camera
  ↓ 外参与 TF
base_link 下的三维点 point_base
  ↓ 可达性、安全与任务约束
规划和控制可使用的 target_pose_base

本讲重点是传感器测量、时空对齐和工程验证。目标检测、实例分割、6D（六自由度，即三维位置加三维旋转）物体位姿估计和抓取位姿生成将在第 6、7 讲深入展开。

本讲常用缩写

本讲目标

学完本讲后，读者应该可以做到：

1. 理解机器人为什么需要传感器，以及不同传感器分别获取什么信息；
2. 根据任务需求选择合适传感器，并理解传感器参数对任务效果的影响；
3. 理解传感器数据如何进入机器人系统，并转化为目标位置、目标姿态、障碍物、接触状态等任务信息；
4. 掌握 RGB-D 相机反投影以及 camera_optical_frame 到 base_link 的坐标转换流程；
5. 理解标定、坐标系、TF、多传感器对齐和感知误差对机器人真实执行效果的影响。

4.1 本讲主线：从“看到”到“能执行”

4.1.1 为什么需要传感器？

机器人控制器只能处理数值状态。但真实世界中的物体、光照、接触和运动，不能直接作为控制器的输入，必须先通过传感器转换成可计算的数字测量。

在本讲中，传感器输入按功能分为三类：

虽然不同传感器有不同作用，但机器人通常需要的不是“更多传感器”，而是完成任务所需的最小充分信息。例如桌面抓取通常需要目标语义、三维位置、机械臂状态和抓取反馈；室内导航通常需要障碍物、局部运动、自身位姿和地图约束。因此，选型时应先明确任务所需的观测，再判断哪些传感器能够提供这些信息。

因此，机器人需要传感器主要有四个原因：获取外部环境信息，获取自身状态信息，根据环境变化调整动作，以及为感知、决策和控制持续提供输入。没有传感器反馈，机器人只能执行预先设定的开环动作，无法判断目标是否移动、路径是否出现障碍、物体是否抓稳。

4.1.2 传感器信息如何获取？

不同传感器把不同物理现象转换成数字测量。视觉传感器提供图像、深度和点云，激光雷达提供距离、反射强度和环境结构，编码器提供关节角度、速度和轮速，IMU 提供加速度和角速度，力觉、触觉和麦克风则分别记录接触、压力与声音信息。

这些设备首先输出像素亮度、双目视差、光飞行时间、编码器计数或电桥电压等中间量，并不会直接告诉系统“杯子位于机器人前方 0.42 m”。系统还要经过标定、单位转换、滤波和状态估计，才能把测量变成任务变量。

得到这些测量后，机器人系统还需要进一步完成：

物理量
→ 传感器响应
→ 数字采样
→ 标定与单位转换
→ 去噪和时间对齐
→ 坐标转换
→ 状态估计
→ 任务变量

按处理层级看，数据先是原始测量，例如图像、深度、点云、角速度和关节读数；随后变成估计状态，例如机器人位姿、目标三维点、速度和接触状态；最后才形成服务于任务的目标，例如抓取位姿、导航航点、插入方向和安全距离。

4.1.3 传感器信息如何使用？

传感器数据进入机器人系统后，需要从原始数据中提取任务相关信息，将二维或局部测量转换为空间信息，把不同传感器统一到机器人坐标系，再提供给规划和控制模块。最终输出通常不是“某个像素”或“一帧点云”，而是目标位置、目标姿态、障碍物区域、接触状态或动作指令。

接下来我们将结合一个实际案例来讲解传感器数据流通的各个过程：点击机器人相机采集的图像，让机械臂到达对应的目标上方。

本讲 Demo 的输入是对齐后的 RGB 图、深度图、相机内参和相机外参。用户在图像中点击像素 (u, v)，系统输出 base_link 坐标系下的目标点：

pixel(u, v)
  ↓ 读取鲁棒深度 Z
point_camera(X, Y, Z)
  ↓ T_base_camera
point_base(x, y, z)
  ↓ 加安全偏移和姿态
target_pose_base

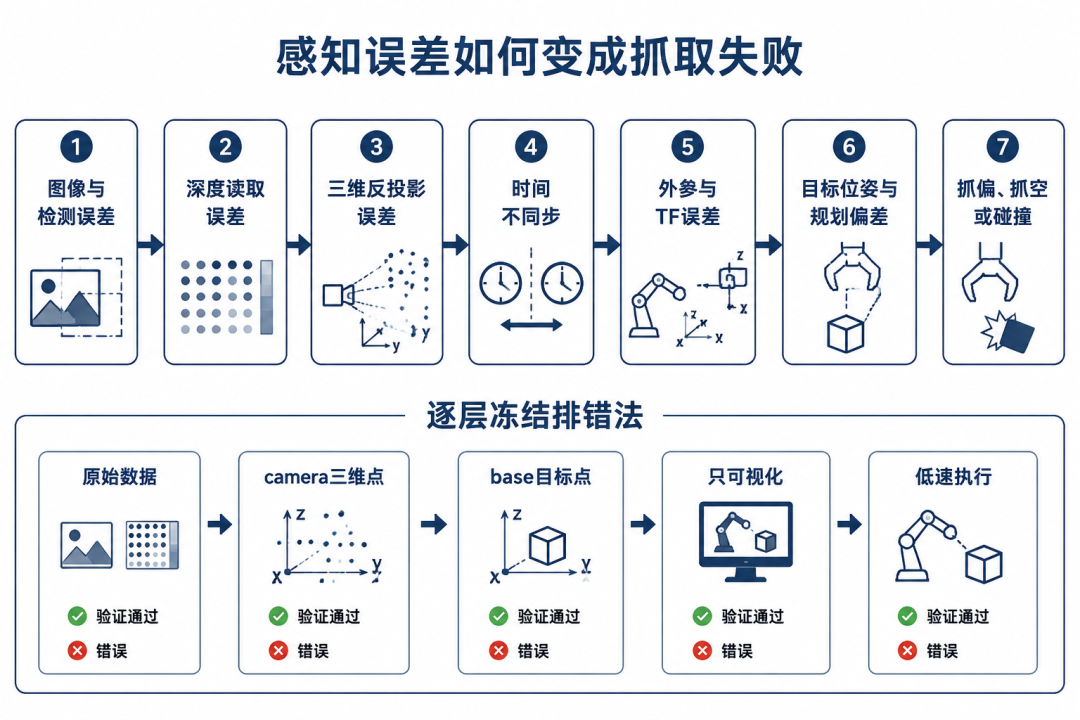

这个案例虽然简单，却包含感知链路中最常见的五类问题：深度是否有效、内参是否匹配、外参方向是否正确、时间是否同步，以及目标是否满足规划和执行条件。最后一项不是单纯的感知问题，而是感知结果交给规划器之前必须经过的检查点。下面先用两个现象预览前四类问题，具体排查会在 4.7 的误差分析和 4.10 的 Demo 复盘中展开。

第一种失败来自时间不同步：相机安装在机械臂侧上方，方块位于桌面上，用户点击方块中心。彩色图像是当前帧，深度图却因缓存晚了两帧；机械臂在这两帧之间已经移动，相机视角也发生了变化。即使像素和深度分别都“看起来正确”，它们组合出的三维点也已经不属于同一物理时刻。

第二种失败来自外参方向错误：系统在 camera_optical_frame 中计算出的点是 ，数值合理、点云显示也正确，但外参文件保存的是 T_camera_base，代码却按 T_base_camera 使用。结果不会产生明显的程序异常，而是生成一个数学上合法、物理上错误的目标点。机器人感知的困难往往不在公式本身，而在公式两端的数据契约是否一致。

4.1.4 本讲整体逻辑

传感器采集数据
↓
理解数据含义
↓
提取任务信息
↓
坐标转换与标定
↓
生成可执行目标
↓
规划与控制执行

这条主线可以进一步归纳为五个检查问题。面对任何传感器问题，都按以下五问展开：

1. 测量什么：数据对应哪个物理量？单位是什么？
2. 何时测量：时间戳代表采集、发布还是接收时刻？
3. 在哪里表达：frame_id 是什么？坐标轴方向是什么？
4. 有多可信：是否存在噪声、偏差、延迟、缺失或低置信度？
5. 如何服务任务：最终要转成位置、姿态、速度、力还是语义？

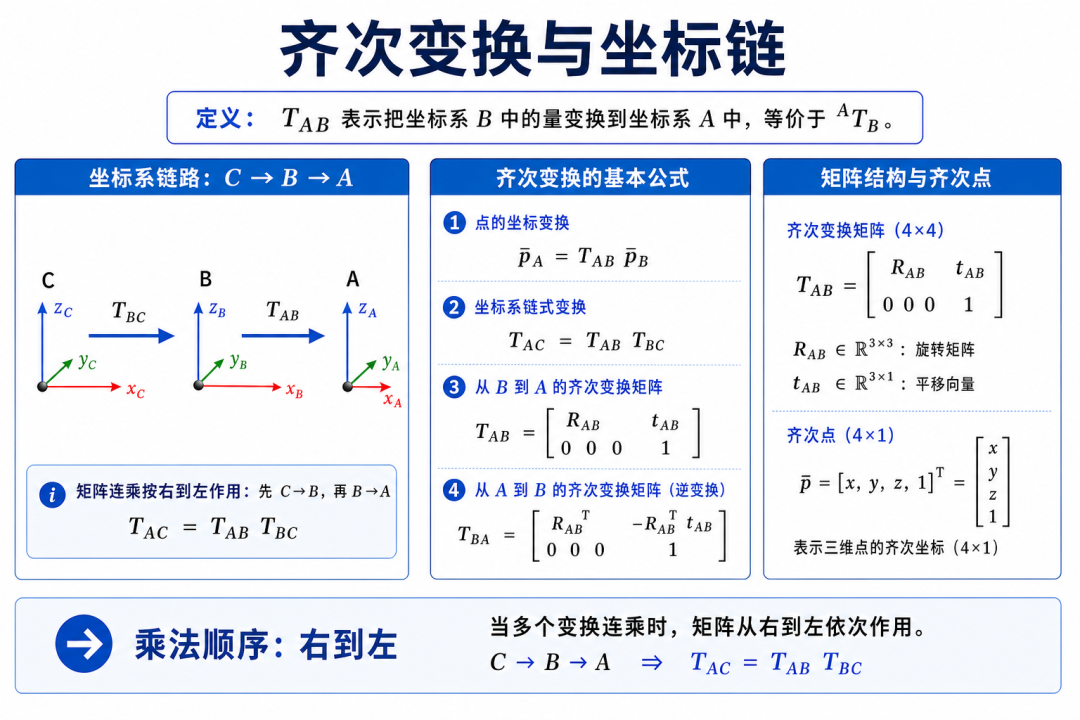

后文会反复使用三个概念，在这里需要提前约定好：frame 表示数据所在的坐标系，stamp 表示数据关联的时间戳，T_A_B 表示把 B 坐标系中的量转换到 A 坐标系。例如，T_base_camera 用于把 camera_optical_frame 中的点转换到 base_link。本文在需要按采集时刻对齐时，假定驱动保留了传感器采集时间；实际系统中仍需确认 stamp 是采集、发布还是接收时间。

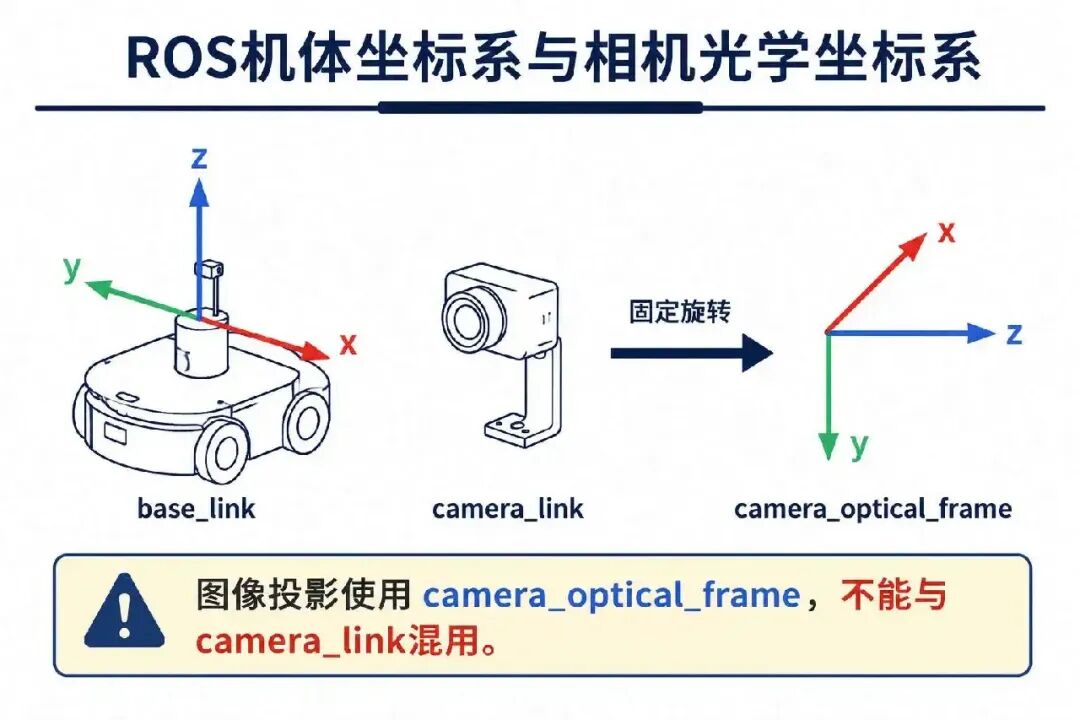

本讲采用 ROS 常见坐标轴：base_link 通常是 x 向前、y 向左、z 向上；camera_optical_frame 通常是 z 沿镜头向前、x 向图像右方、y 向图像下方。同一个目标在不同坐标系中的数值不同，因此三维点和位姿都要同时说明坐标系、单位和时间。

4.2 机器人常用传感器：特点、参数与任务选型

本节先回答“任务需要观察什么、哪类传感器能够提供这些信息”，重点放在能力边界、关键参数和失效模式。相机的投影模型、反投影和坐标计算先在这里建立直觉，完整数学链路统一放到 4.6 展开。

4.2.1 视觉传感器

机器人视觉传感器主要包括 RGB 相机、RGB-D/深度相机和双目相机。RGB 相机输出彩色图像；RGB-D 相机同时输出彩色图像和深度图；双目相机通过左右两台相机形成视差并估计深度。

这里需要区分两个容易混淆的概念：RGB-D 描述的是“输出同时包含颜色和深度”，双目、结构光和 ToF 描述的是“深度如何测出来”。一台 RGB-D 相机可以采用双目、结构光或 ToF 原理；一套双目相机也可能只输出左右图像，把深度计算交给上层算法。

从任务角度看，RGB 相机适合目标识别、检测、实例分割、关键点检测和人机交互，能够提供颜色、纹理和语义信息，但通常不能直接给出带绝对尺度的三维位置。RGB-D 相机把颜色与深度结合起来，适合三维定位、点云生成、目标尺寸估计和近距离抓取，不过深度仍会受到材质、光照、量程和对齐误差影响。双目相机通过左右图像的像素差异估计深度，常用于导航、避障和三维重建，但在低纹理、重复纹理、遮挡边界和强反光区域容易出现匹配错误。

RGB 相机如何工作？

RGB（Red, Green and Blue）相机通过镜头把光投影到二维成像平面，每个像素记录颜色或亮度。相机只能看到二维投影：图像中两个物体大小相同，可能是物体尺寸相同，也可能是远处的大物体与近处的小物体。因此，目标检测框的中心像素不能直接作为机械臂的三维目标点，还需要深度、相机内参和外参。

RGB 图像常见失效包括逆光、低照度、反光、运动模糊、目标遮挡、自动曝光跳变和镜头污损。用于机器人闭环时，画面“看起来清楚”不是唯一标准，还要检查采集时间、端到端延迟和高速运动时的几何失真。

全局快门会同时曝光全部像素，卷帘快门则逐行曝光。相机或目标快速运动时，卷帘快门可能把直线拍成倾斜或弯曲形状，使检测、三维重建和视觉伺服产生系统偏差。

深度相机如何工作？

深度图为每个像素记录距离信息。设备输出的 depth 可能表示沿相机光轴的深度 ，也可能表示沿像素视线到表面的距离，使用前必须查阅设备和驱动定义。常见深度测量原理包括：

1. 双目视觉：左右相机观察同一目标，通过视差恢复深度。它不主动发光，室外适应性通常较好，但依赖场景纹理和可靠匹配；
2. 结构光：主动投射已知光学图案，通过图案形变计算深度。它适合室内近距离操作，但强阳光、多台设备相互干扰以及透明、反光材料会降低质量；
3. ToF（Time of Flight，飞行时间）：通过光的传播时间或调制相位差估计距离。理想的脉冲式测距关系为：

其中  是测量距离， 是光速， 是光往返传播时间，除以 2 是因为光经历了“发射到目标”和“目标返回传感器”两个路程。这里使用 ，避免与双目公式中表示视差的  混淆。真实 ToF 相机还会受到多径反射、环境光、边缘飞点和物体反射率影响。

双目深度的选型直觉：为什么远处更容易产生大误差？

下面的计算只用于说明工作距离、基线和匹配误差之间的关系；实际 RGB-D 反投影和坐标转换将在 4.6 统一推导。

校正后的理想平行双目相机满足：

其中  是目标深度， 是以像素为单位的焦距， 是左右相机光心之间的基线长度， 是同一空间点在左右图像中的横向视差。目标越远，视差越小；当视差已经很小时， 的匹配误差会占据很大的相对比例。

以 、 为例，目标从  移到  时，视差会从约  降到 。同样的  匹配误差，在近处约造成厘米级深度误差，在远处则可能放大到几十厘米。增大基线或焦距可以提高远距离视差，但会带来设备尺寸、遮挡和最近工作距离方面的代价，因此仍要结合视场和实际工作距离选型。

选型时需要同时看成像、几何和时序参数。分辨率决定目标和边缘能占据多少像素，提高分辨率有利于识别小目标，但会增加带宽、内存和推理延迟；帧率影响高速运动中的数据新鲜度，却通常需要更短曝光，低照度下可能增加噪声；视场角决定覆盖范围，广角相机覆盖更大，但单位角度对应的像素更少，边缘畸变也更明显。还要确认最近和最远有效距离、深度噪声与空洞率、RGB-depth 是否真正对齐，以及内参、外参和快门类型是否匹配当前安装和图像流。最后，时间戳与端到端延迟决定结果描述的是当前场景还是过去场景，即使空间标定准确，延迟也会在运动中转化为空间误差。

例如机械臂末端以  横向运动，视觉链路总延迟为 ，仅延迟就可能造成：

即约 2 cm 的位置偏差。因此，一个 4K、60 FPS 但端到端延迟为 300 ms 的相机，不一定比 720p、30 FPS、延迟 50 ms 的相机更适合实时闭环。

在任务中，视觉传感器可以用于目标识别和检测，也可以结合深度、内参和外参完成三维定位、抓取点估计和场景理解。RGB 主要提供颜色、纹理和语义，深度和点云则补充目标表面、尺寸、障碍物和空间关系。人机交互需要视觉估计人体、手势和相对距离；导航与三维重建则更多依赖双目或 RGB-D 提供的稠密或半稠密几何。

视觉传感器选型不能只比较分辨率或标称精度。应先写清任务工作距离、目标尺寸、运动速度、材质、光照、允许延迟和容错范围，再决定使用单目 RGB、双目、结构光、ToF，还是多种视觉传感器组合。

4.2.2 测距与导航传感器

LiDAR（Light Detection and Ranging，激光探测与测距）发射激光并测量返回信号，输出传感器到物体的距离。2D LiDAR 在一个平面内扫描，通常输出 LaserScan；3D LiDAR 在多个方向采样，通常输出点云。它们主要服务于导航、建图、定位和障碍物感知。

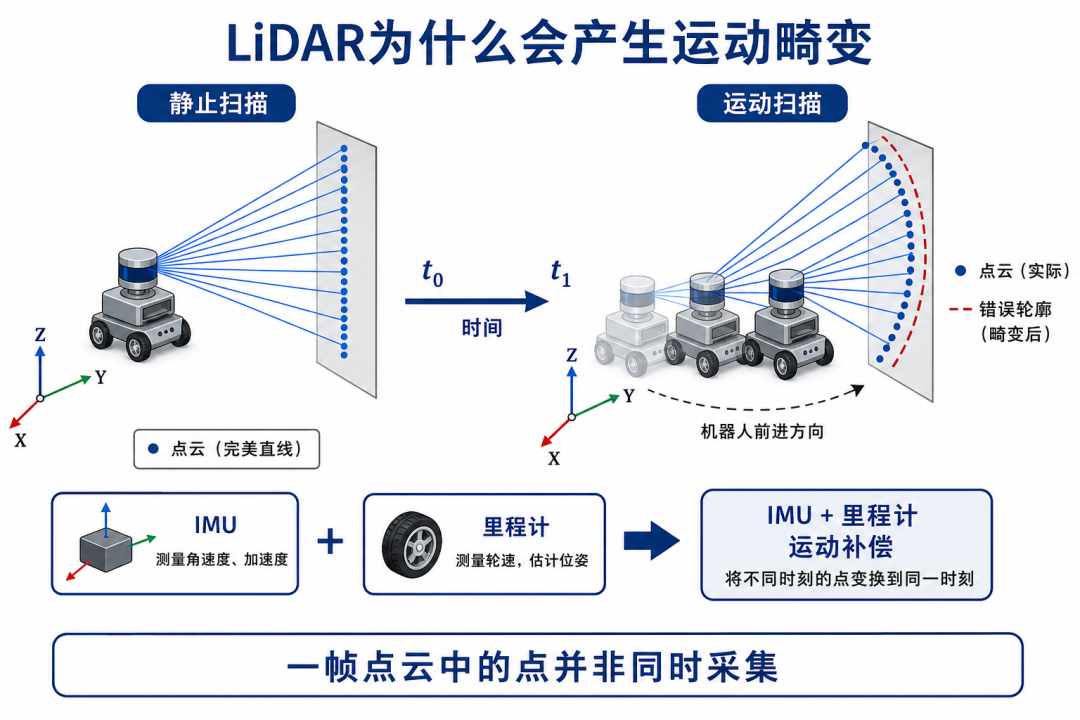

从使用边界看，2D LiDAR 结构简单、数据量小，适合平面导航和室内避障，但看不到扫描平面之外的台阶、悬空桌面和伸出障碍物。3D LiDAR 能观察立体结构，适合复杂环境和大范围感知，但数据量、算力和标定复杂度更高。旋转式 LiDAR 一帧点云不是同一时刻采集的，机器人运动时会产生运动畸变，需要结合 IMU 或里程计补偿；雨雾、玻璃、黑色吸光材料、多径反射和动态物体也会影响测量。点云更稠密不等于结果更准确，如果时间补偿或 LiDAR 到 base_link 的外参错误，稠密点云同样可能形成错误地图。

选型时应确认测距范围和近距盲区、测距精度和重复性、角分辨率与视场角、扫描频率和每秒点数。3D LiDAR 还要看线数、垂直分辨率和回波数量；反射强度可辅助区分材质，每点时间可用于运动去畸变。对于移动机器人，设备时钟、lidar 到 base_link 的外参以及是否支持硬件触发同样重要。

在任务中，2D LiDAR 主要用于室内导航、平面避障和局部定位；3D LiDAR 可用于三维建图、定位、动态障碍检测和大范围环境理解。在移动操作中，LiDAR 还可辅助检查桌沿、悬空障碍物和机械臂工作空间。

选择 2D 还是 3D LiDAR 时，先写清机器人实际包络、障碍物高度、工作距离、运动速度和允许延迟，不能只保证激光扫描平面本身不碰撞。

4.2.3 本体状态传感器

本体状态传感器主要包括编码器和 IMU。编码器用于获取关节角度、关节速度和轮速；IMU 用于获取加速度、角速度和姿态变化。二者常与机器人运动学模型结合，用于关节控制、里程计、姿态估计和多传感器定位融合。

编码器直接反映关节或轮子的相对运动，是机械臂控制和移动底盘里程计的基础；IMU 以较高频率提供角速度和比力，能补充短时间运动变化，但积分会产生漂移。二者主要描述机器人自身状态，不能单独判断外部物体的位置。还要注意，电机轴读数不一定等于末端真实位置，机械回差、柔性、负载形变和安装偏置都会影响绝对精度。

编码器需要关注分辨率、类型、减速比、零位、关节方向、回差和速度计算方式；IMU 需要关注采样率、量程、噪声、零偏、温漂、饱和、安装方向和时间戳。二者还要统一数据单位、消息频率和时间同步方式，并确认驱动提供的速度、力或姿态字段是否有效。

在任务中，编码器和 IMU 可用于机械臂关节控制、运动学计算、轮速里程计、短时间运动估计、姿态估计和跌倒检测，也常作为视觉、LiDAR 与轮速融合的本体状态输入。它们还可以帮助诊断关节异常、回差、温漂和机械安装问题。

编码器与关节状态

编码器把关节或轮子的运动转换成计数。增量编码器提供相对变化，绝对编码器可以直接给出绝对位置。

工程上需要关注分辨率和量化误差、齿轮减速比和关节侧换算、机械回差与负载形变、零位和安装偏置，以及速度究竟是硬件直接测量还是由位置差分得到。电机编码器位置也不一定等于末端真实位置。

ROS 2 中常用 sensor_msgs/JointState 表达关节名称、位置、速度和 effort。对于旋转关节，effort 通常表示力矩；对于移动关节，通常表示力。部分驱动不会提供有效的 velocity 或 effort，因此使用前还要检查数组长度和驱动文档。数组必须通过关节名称对应，不能假设不同节点中的数组顺序永远一致。

编码器读数还需要与机械现实区分。电机轴安装编码器时，控制器知道电机转过了多少，却不一定知道减速器输出端、连杆和末端真实位姿。齿轮回差会使正向接近和反向接近同一个角度时产生不同末端位置；柔性连杆会在负载变化时发生形变；夹爪电机电流上升可能表示抓住了物体，也可能表示夹爪卡住。

因此“关节状态正确”通常只能说明控制接口内部自洽。要验证机械臂的绝对定位能力，还需要外部视觉、测量治具或高精度跟踪设备。

IMU（Inertial Measurement Unit，惯性测量单元）

IMU 通常包含三轴陀螺仪和三轴加速度计，有些设备还包含磁力计。陀螺仪测量绕各轴旋转的角速度，加速度计测量比力；IMU 不会直接给出机器人在世界坐标系中的位置。角速度积分可以估计姿态变化；加速度计测得的比力经过姿态变换、重力补偿和偏置校正后，才能积分估计速度与位移。积分过程中仍会不断累积噪声和残余偏差，因此通常需要结合视觉、LiDAR、轮速或 GNSS（Global Navigation Satellite System，全球卫星导航系统）。

关键指标包括采样率、量程、噪声密度、随机游走、零偏稳定性、温漂、饱和和时间戳质量。安装方向写错或重力处理错误，会导致姿态和速度估计迅速发散。

理解 IMU 的一个简单方法是观察静止数据。机器人静止在水平桌面时，理想陀螺仪输出接近零，而加速度计不会三个轴都为零，它通常会测到与重力相关的约  比力。具体正负方向取决于消息定义和传感器安装方向。如果静止时加速度模长远离 ，应先检查单位、量程和标定，而不是直接调滤波器参数。

再让机器人绕某一轴缓慢旋转，可以检查陀螺仪轴方向是否符合 REP-103 的右手规则。很多系统“能运行但越走越偏”，根因是 IMU frame 配错、角速度单位混用或把含重力的加速度当成世界坐标系线加速度。

4.2.4 接触传感器

接触传感器主要包括六维力/力矩传感器和触觉传感器。六维力/力矩传感器输出三轴力与三轴力矩组成的六维测量（wrench）；触觉传感器测量局部压力、接触位置、形变和滑动。它们补充视觉无法直接判断的接触状态。

六维力/力矩传感器通常安装在腕部或工具接口，适合测量工具与环境的整体作用力；指尖和夹爪触觉更接近局部接触，可判断接触区域、压力分布和物体是否滑动。视觉适合接触前定位，力觉和触觉则适合接触后的闭环调整与成功判断。接触测量会受到工具重力、安装预紧力、材料老化、线缆弯折、温漂和表面污染影响，单一力阈值也不能区分“抓住物体”和“夹爪卡住”。

选型时，六维力/力矩传感器需要关注力量程、力矩量程、分辨率、采样频率、零点漂移、过载能力和安装坐标系；触觉传感器需要关注压力范围、触觉单元（taxel）密度、覆盖面积、采样频率、响应延迟和安装预紧力。二者还要评估噪声、温漂、标定方式、耐久性，以及与控制周期的同步关系。

量程过小会在碰撞或快速插入时饱和，量程过大又会牺牲小力分辨率；触觉密度很高但延迟过大时，也可能在检测到滑动之前已经掉落物体。

在任务中，接触传感器主要用于插拔、插孔搜索、精密装配、柔顺控制、打磨、表面跟随、抓取成功判断和滑动检测，也可用于碰撞检测、接触安全以及物体硬度、形状和局部接触状态识别。

运行前先完成空载置零、工具质量和重心补偿，确认传感器坐标系、力/力矩单位、过载保护和滤波参数。

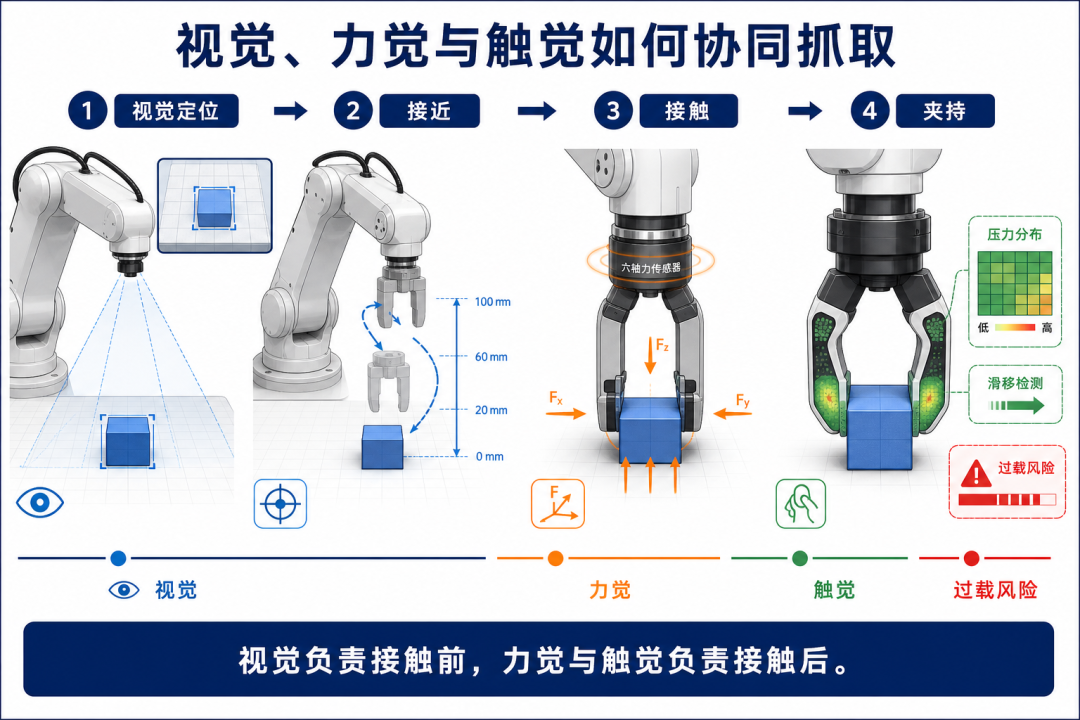

以插头插入插座为例，视觉可以把插头移动到插孔附近，但毫米级位置误差和角度误差仍可能导致插头顶在面板上。此时继续执行预设轨迹会快速增大接触力。更合理的策略是：视觉负责粗定位，接触后切换为低速柔顺控制，利用横向力判断偏差方向，通过小范围搜索找到插孔，再根据轴向力和插入深度判断是否成功。

触觉同样不能只依赖单一阈值。夹爪力增大可能表示抓住物体，也可能是两个指尖互相碰到；压力分布稳定但物体正在缓慢滑动时，单帧触觉图像也可能误判成功。可靠判断通常组合夹爪开度、驱动电流、压力分布变化、视觉跟踪和抬升后的物体运动。

4.2.5 交互传感器

交互传感器主要包括单麦克风和麦克风阵列。它们把声音转换为音频数据，为语音指令、声源定位、异常声音检测和设备状态监测提供输入。

从使用边界看，单麦克风结构简单，适合采集语音和环境声音，但难以直接判断声源方向；麦克风阵列可以利用多个阵元之间的时间差估计声源方向，并与视觉结合完成多模态交互。远场语音容易受到背景噪声、混响、机器人电机声和扬声器回声影响，从唤醒、识别到指令确认也存在端到端延迟，因此低置信度结果不能直接转换为危险动作。

选型时需要同时考虑采样率、位深、通道数、频带范围、信噪比、灵敏度、动态范围和最大声压级；麦克风阵列还要看阵元数量、间距和几何布局，以及有效拾音距离、声源定位角度误差、混响适应性和从音频采集到指令确认的总延迟。

阵元数量增加通常能改善方向估计，但也会提高数据量和计算量；阵元间距过大可能产生空间混叠，过小则会降低低频方向分辨率。

在任务中，交互传感器可用于语音唤醒、语音指令、自然语言交互、声源方向估计和说话人位置提示，也可用于碰撞声、报警声、设备异响检测，以及电机、风扇和机械结构的运行状态监测。

4.2.6 传感器任务选型表

选型时优先从任务的空间范围、精度、速度、材质、光照、安全和预算约束出发，而不是从设备型号出发。

一个可操作的选型过程是先写“任务失败条件”，再选择传感器。例如目标是把随机摆放的纸盒放入周转箱，失败条件包括看不到纸盒、三维位置误差过大、抓取后滑落和箱内空间不足。由此可以推导：RGB 提供目标语义，Depth 提供三维位置，编码器提供机械臂状态，夹爪电流或触觉确认是否抓住；如果现场存在透明包装，还应准备基于桌面平面、双视角或固定抓取高度的降级方案。

这种从失败条件反推观测需求的方法，比先购买设备再寻找用途更符合工程实践。最终选型文档还应写明“哪些状态当前无法观测”，因为不可观测状态往往就是系统部署后的主要风险。

完成传感器选型后，下一步不是立即控制机器人，而是确认这些设备的数据怎样经过驱动和中间件进入系统。

4.3 传感器数据如何进入机器人系统？

4.3.1 从物理世界到数据流

真实世界
↓
传感器采样
↓
驱动程序
↓
机器人中间件消息
↓
感知算法处理
↓
任务相关信息
↓
规划与控制模块

这条链路表达了一个基本事实：规划器和控制器通常不直接读取传感器的电信号，而是接收经过采样、驱动、通信和算法处理后的结构化结果。每一层解决不同问题，也可能引入新的误差。

传感器采样阶段还可以进一步分为模拟前端、模数转换、固件处理和设备时间戳。例如相机先完成曝光和像素读出，深度相机还可能在设备内部计算视差、滤波和对齐；IMU 则以较高频率采样陀螺仪和加速度计。设备最终输出的已经不是原始物理现象，而是经过硬件测量模型处理的数字结果。

以深度相机为例，硬件完成曝光和深度计算后，驱动可能还要执行对齐、滤波和格式转换，然后才把消息发布到 ROS 2（Robot Operating System 2）。订阅节点收到消息时，系统墙钟时间（wall-clock time）可能已经比采集时刻晚几十毫秒。如果开发者在回调中用 now() 重新打时间戳，原始采集时刻就永久丢失，后续 TF 查询也只能使用错误时间。

ROS 2 中，驱动通常作为 publisher（发布者）发送消息，算法节点作为 subscriber（订阅者）接收消息；需要组合 RGB、Depth、IMU 等数据时，还会使用 message_filters 按时间戳同步。ROS 2 通常通过 DDS（Data Distribution Service，数据分发服务）传输数据，并使用 QoS（Quality of Service，服务质量）决定可靠性、队列长度和历史消息策略。

所以调试传感器链路时，不应只运行 ros2 topic echo 看数值，还要确认时间戳由设备、驱动还是应用节点生成，多台计算机的系统时钟是否同步，驱动是否在发布前缓存了若干帧，图像转换、神经网络推理和消息传输各用了多久，以及下游使用的是最新一帧还是队列中较旧的帧。

这些问题决定系统看到的是“现在的世界”还是“几十到几百毫秒前的世界”。

4.3.2 常见数据形式与接口字段

上一小节说明了数据如何从物理设备进入 ROS 2。实际排查时，先确认数据对象表达的物理量，再检查消息是否带齐时间、坐标系、单位和有效范围。下表把常见数据对象与最值得检查的字段放在一起，后文会直接沿用这些字段。

4.3.3 原始数据为什么不能直接控制机器人？

前面列出了数据形式和消息字段，但“消息存在”不等于“可以执行”。本小节进一步说明原始数据还缺少哪些任务条件，以及它们如何被转换成控制器可以使用的目标。

原始传感器数据与控制器需要的目标之间存在明显差距。RGB 图像只有像素，检测框不能直接说明目标距离相机多远；深度图需要结合像素坐标和 fx、fy、cx、cy 才能反投影成三维点；点云通常仍在相机或雷达坐标系下，需要通过外参和 TF 转到 base_link、map 或其他任务坐标系。与此同时，传感器数据可能存在噪声、延迟、缺失和单位错误，控制器最终需要的是经过筛选的目标位姿、关节状态、速度、力或轨迹，而不是整张图像或未经处理的点云。

以“点击图像让机械臂到达目标上方”为例，原始输入必须经过：

RGB 图像中的目标像素 (u, v)
↓ 读取并过滤邻域深度
camera_optical_frame 三维点 point_camera
↓ 外参 / TF 坐标转换
机器人基座坐标系三维点 point_base
↓ 姿态、偏移、可达性和碰撞检查
可执行目标位姿 target_pose_base
↓ 轨迹规划和安全限制
机械臂运动

这条链路中的任何一步失败，都不应该继续向下执行。例如目标深度无效，应请求重新感知；TF 在图像时间戳处不可用，应等待或丢弃该帧；目标超出工作空间，应拒绝规划，而不是把数值强行截断后继续运动。

每条数据都需要上下文。

时间戳用于回答“测量发生在何时”。不要用回调函数中的当前系统时间替代传感器采集时间，否则高速运动时会产生位置错位。

frame_id用于回答“数据在哪个坐标系表达”。一个三维点只有数值而没有 frame，就无法安全地交给规划模块。

测量还应说明可信程度和有效状态。例如轮速在干燥地面短时间内稳定，在光滑地面急加速时却可能打滑；视觉定位在纹理丰富区域可靠，在白墙前可能失效。系统需要结合传感器状态、重复测量和任务阈值决定接受、降级还是拒绝这条数据。

除了时间戳、坐标系和不确定性，还应明确单位、编码、有效范围和无效值。例如深度图编码可能是 16UC1，以毫米或设备刻度存储；也可能是 32FC1，以米存储。只有结合驱动说明和深度 scale 才能正确解释数值。

工程上需要关注 QoS 的 reliability（best_effort 或 reliable）、history/queue depth、durability，以及 deadline/liveliness 是否监控更新周期和节点存活。同时还要确认图像是否通过 image_transport 压缩，以及压缩是否引入不可接受的延迟或深度精度损失。

原始数据必须能够记录和复现。

一次可复现实验至少应保存 rosbag2（ROS 2 数据录包）或等价原始数据、相机内参 YAML、静态和动态 TF、软件版本与启动命令、图像分辨率、帧率、曝光和深度尺度、机器人 URDF、关节零位与末端工具配置，以及标定时间、安装状态和验证误差。

仅保存最终截图无法重现感知问题。原始数据、时间戳和 TF 才是后续复盘的证据。

因此，传感器结果进入控制器前至少要通过五项检查：数据是否有效、时间是否新鲜、单位是否统一、坐标系是否明确、目标是否满足任务与安全约束。任意一项不满足，都应停止执行、记录原因并触发重新感知或降级策略。

到这里，数据流的输入侧已经明确：传感器消息不仅有数值，还必须带有时间、坐标系、单位和有效性。下一节转向输出侧，讨论感知算法应向任务模块提供哪些变量。

4.4 感知结果如何服务机器人任务？

本节讨论的是“算法处理之后要交付什么”，而不是再次介绍传感器本身。重点是把图像、深度、点云和本体状态整理成带有接口契约的任务变量。

4.4.1 常见感知输出

感知算法不是简单地把图像换成一个“答案”，而是逐层提取语义、几何、状态和不确定性。

语义和二维输出包括目标类别、检测框、分割掩码、中心点和关键点。检测框适合快速定位，却不能准确表示轮廓；分割掩码可以统计目标深度、生成点云并排除背景。三维输出包括目标深度、目标点云和目标位姿。点云还能进一步计算中心、法向、尺寸和表面形状，但位姿必须同时说明坐标系以及位置和方向的表示方式。

执行模块还需要可抓取区域、障碍物区域、接触状态和运动状态。所有输出都应附带置信度、协方差、有效性标志、遮挡比例和数据年龄，供系统决定接受、降级还是拒绝。第 6、7 讲会展开检测、分割、点云处理和 6D 位姿估计；本讲只关注这些输出怎样满足时间、坐标和质量约束。

4.4.2 感知输出与任务输入

感知输出通常不能直接作为规划器输入，中间还需要深度读取、坐标变换、滤波、姿态补偿、可达性检查和任务规则。可以用下表理解从“感知结果”到“可执行变量”的转换：

感知模块输出给规划和控制模块时，必须明确一份接口契约：

1. 数据类型和单位；
2. stamp 和 frame_id；
3. 位置和旋转的表示方式；
4. 有效范围、置信度和无效值处理；
5. 更新频率、最大允许延迟和数据过期时间；
6. 目标不可达、感知失败或传感器缺失时的降级行为。

例如 target_pose_base 不能只约定“七个数”，还要明确单位为米、四元数顺序为 x,y,z,w、坐标系为 base_link、时间戳对应哪一帧图像，以及目标多久后视为过期：

message: geometry_msgs/PoseStamped
frame_id:base_link
position_unit:meter
quaternion_order:[x,y,z,w]
source_stamp:synchronized_rgbd_stamp
max_age_ms:150
valid_workspace:
x:[0.10,0.45]
y:[-0.30,0.30]
z:[0.02,0.40]
on_invalid:stop_and_request_reperception

这种契约把隐含假设变成可以测试的条件。控制器收到目标后先检查 frame、时间、单位、工作空间和碰撞约束，而不是默认上游永远正确。对于真实机器人，拒绝一条不完整或过期的目标，通常比“尽量执行”更加安全。

4.4.3 不同任务对感知结果的要求

不同机器人任务需要的不是同一种“高精度感知”，而是与动作决策直接相关的变量。抓取关注目标位置、抓取姿态、夹爪宽度、表面法向和可达性；导航关注障碍物位置和范围、局部地图、机器人位姿、速度与可通行区域；装配关注零件相对位置、插入方向、旋转误差、接触力和插入深度。人机交互还需要语音、人体位置、手势、身份、安全距离和交互状态；场景理解需要物体类别、空间关系、容器区域、障碍物和不确定性；移动操作则必须同时处理底盘、机械臂、环境几何以及目标相对于 base_link 和末端的位姿。

评估感知系统时，应使用任务指标而不是只看算法指标。例如检测 mAP（mean Average Precision，平均精度均值）很高，不代表抓取点位置足够准确；深度平均误差很小，也不代表透明物体和目标边缘处没有危险离群值。最终验收应回答：输出是否在规定时间内到达、坐标是否正确、误差是否小于动作容错、失败时是否能够停止或降级。

当单一传感器无法稳定提供这些任务变量时，问题就从“一个模块输出什么”转向“多路观测如何共同解释同一个状态”。下一节专门处理这些观测之间的时间、空间和职责对齐。

4.5 多传感器数据对齐与融合

这里不再重复各类传感器的功能介绍，而是沿用上一节的任务变量，说明多路观测如何在同一时间、同一坐标系和明确的职责分工下组合起来。

4.5.1 为什么需要多传感器融合？

单一传感器通常只观察世界的一部分：相机提供纹理和语义但受光照影响；LiDAR 提供几何但语义较弱；IMU 高频但会漂移；编码器稳定但无法观察外部打滑；力觉能确认接触但只有接触后才产生信号。

融合的目标不是简单拼接数据，而是在统一的时间和坐标系下，利用不同传感器的互补性得到更稳定的状态估计。换句话说，融合首先要求各路数据在时空上能够互相解释。

4.5.2 时间对齐

时间字段至少有四种含义：采集时刻是物理测量真正发生的时间，发布时间是驱动发布消息的时间，到达时刻是订阅节点收到消息的时间，处理完成时刻则是算法产生输出的时间。做多传感器对齐时，真正需要比较的是测量发生的时间，而不是消息到达或处理完成的时间。

常见的时间同步方法包括硬件触发、PTP、NTP、软件匹配和插值。硬件触发让多个设备共享触发信号；PTP（Precision Time Protocol，也称 IEEE 1588）适用于支持该协议的网络设备；NTP（Network Time Protocol）适合一般计算机时钟同步，但精度会受到网络延迟影响；软件匹配根据时间戳执行精确同步或近似同步；插值则把高频 IMU、JointState 对齐到图像或 LiDAR 的参考时刻。

考虑一个移动机器人以  横向运动。RGB 和 Depth 时间相差  时，仅由时间差产生的空间错位约为：

即 4 cm。静态拍摄标定板时很难发现这一问题，但在动态障碍、视觉伺服或移动抓取中会直接破坏几何一致性。

同步还需要区分“频率相同”和“时刻相同”。两路相机都标称 30 FPS，并不保证它们同时曝光；它们可能有固定相位差，甚至时钟速率略有不同而逐渐漂移。严格的多相机三维重建或高速操作应优先使用硬件触发；软件近似同步更适合无法硬同步、且运动速度较低的场景。

对于 200 Hz IMU 和 30 Hz 图像，不应简单取离图像最近的一条 IMU。视觉惯性系统通常需要图像间隔内的整段 IMU 测量进行积分。

4.5.3 空间对齐

每个传感器都有自己的 frame。空间对齐需要已知外参，例如：

T_base_camera
T_base_lidar
T_base_imu
T_wrist_ft

外参既包括平移，也包括旋转。只测量安装位置而忽略姿态，或把 T_A_B 当成 T_B_A，都会造成明显错误。

4.5.4 传感器职责对齐

空间和时间对齐后，还必须明确不同数据在任务中的含义。RGB 主要回答“是什么、外观如何”，depth 主要回答“离传感器多远”，LiDAR 主要回答“环境结构和障碍物在哪里”；force/torque 用于判断是否接触和受力大小，tactile 用于判断局部接触和夹持稳定性，IMU 与编码器则描述机器人如何移动以及当前处于什么状态。

融合前需要写清每种传感器负责回答什么问题。以“轮速 + IMU + 视觉定位”为例，轮速提供连续的平面移动，IMU 补充高频转动，视觉提供环境中的位置参考。视觉暂时丢失时，系统仍可依靠轮速和 IMU 短期运行；视觉恢复后，再用环境参考修正逐渐积累的漂移。

但融合不是把三个有问题的传感器自动变成一个正确结果。若轮速和视觉来自同一里程计源，却被当成两条独立观测重复融合，滤波器会高估信息量；若 IMU 外参方向错误，融合器会稳定地得到错误姿态；若全局定位可能发生跳变，却被直接用于要求连续输出的底层控制，机器人可能突然产生大速度指令。

因此，融合前先列出每个观测的来源、frame、频率和延迟，再确认它们是否真正提供了相互补充的信息。

4.5.5 常见融合组合

融合输出仍然要说明时间、frame、有效状态和可信程度。对齐错误不会因为加入更多传感器自动消失，反而可能形成更稳定但错误的结果。前面已经建立了多传感器融合的通用原则，下面选择 RGB-D 抓取作为代表性案例，具体推导“像素 → 相机三维点 → 机器人坐标”的几何链路。

4.6 相机原理与坐标转换

4.6.1 为什么重点讲相机？

相机是机器人最常用的外感知传感器之一，目标识别、检测、分割和视觉抓取通常都从图像开始。但图像中的像素只表示二维投影，不能直接作为机器人目标点。要得到真实空间位置，必须联合使用深度、相机内参、相机外参和坐标转换。

本节选择 RGB-D 相机作为贯穿例子，是因为它能把“图像像素→相机三维点→机器人基座目标点”的链路完整展示出来。同样的时间、坐标和标定原则也适用于双目、LiDAR 和其他三维传感器。

下面先定义图像坐标和相机内参，再写出投影与反投影公式，避免只记公式却不知道每个量属于哪个空间。

4.6.2 图像坐标系

图像中的像素点写作 ： 表示横向坐标，向图像右侧增大； 表示纵向坐标，向图像下方增大；原点通常位于左上角。访问数组时常写作 image[v,u]，因为数组索引顺序是“行、列”，这与数学表达  相反，是常见错误来源。

图像坐标系只说明像素位于哪一行、哪一列，不包含真实长度单位。两个相邻像素在空间中相距多少，取决于焦距、目标深度和成像分辨率。

接下来先描述“空间点如何投影成像素”，再反过来解决机器人真正需要的问题：已知像素和深度，如何恢复相机坐标系中的三维点。

4.6.3 相机内参

相机内参描述相机坐标系中的光线如何投影到像素平面。其中， 和  是分别沿 x、y 方向、以像素为单位表示的焦距， 和  是主点的横向和纵向像素坐标，畸变参数则描述真实镜头偏离理想针孔模型的程度。

内参矩阵写为：

内参与图像分辨率绑定。图像缩放、裁剪或更换相机 stream 后，必须读取匹配当前图像的 CameraInfo，不能直接复用旧分辨率的参数。

针孔相机模型

设相机坐标系下三维点为 。针孔模型先做透视除法：

再通过内参矩阵投影到像素：

这里的“焦距以像素为单位”容易让初学者困惑。镜头物理焦距通常以毫米表示，而  已经结合了传感器像元尺寸和图像采样，是投影方程直接使用的参数。更换输出分辨率时，物理镜头没有变化，但像素坐标尺度可能改变。因此应优先从匹配当前图像的 CameraInfo 读取 ，不能假设所有参数都可以直接按比例缩放。

以  图像为例，假设 、、。像素  位于主点附近，对应相机 z 轴方向；像素  比主点向右 。若深度为 ，后者在相机 x 方向的位置为：

也就是相机光轴右侧约 10 cm。这个计算把像素偏移、焦距、深度和真实空间距离联系起来。

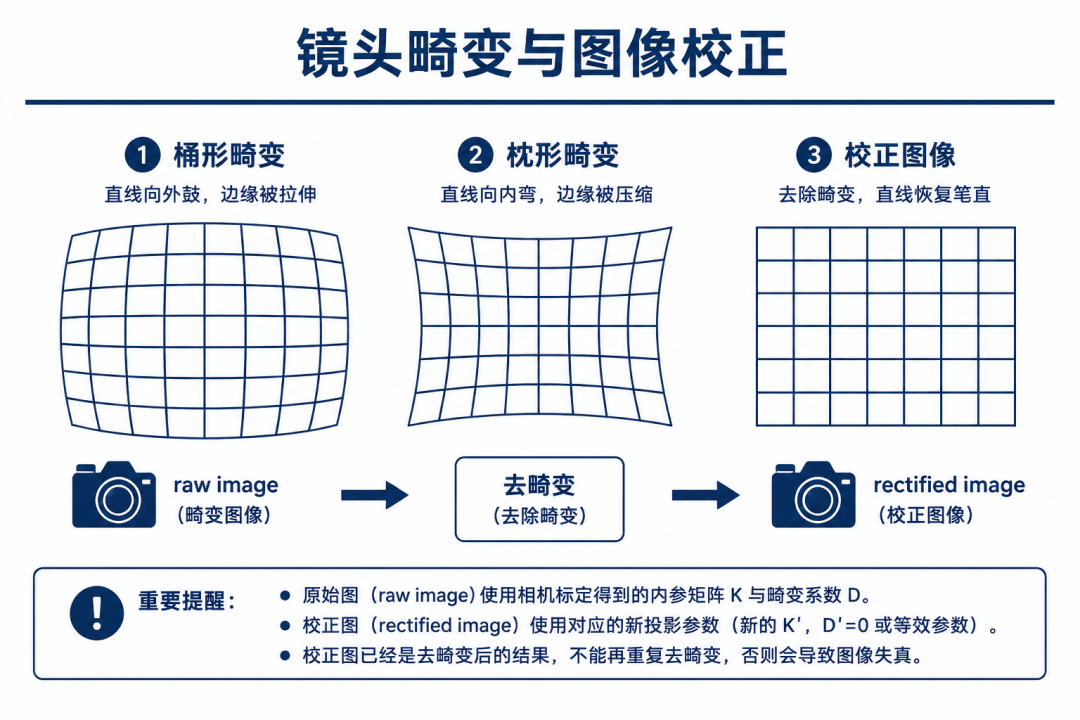

镜头畸变与图像校正

真实镜头不完全符合针孔模型。常见针孔相机使用径向和切向畸变模型，鱼眼相机常使用 equidistant 模型。raw image（原始图像）带有镜头畸变，通常结合 K 和畸变参数 D 使用；rectified image（校正图像）已经根据标定参数校正，通常使用投影矩阵 P 中的有效焦距和主点。两者不能混用：不能对已校正像素重复去畸变，也不能给 raw 像素直接套用 rectified 参数。

4.6.4 深度 Z

深度  用于恢复某个像素对应的三维位置。使用前必须确认单位是米、毫米还是设备定义的 depth unit，0、NaN 或 Inf 是否表示无效深度，depth 表示的是沿相机 z 轴的轴向深度还是沿像素视线的距离，RGB 与 depth 是否已经完成空间对齐和时间同步，以及透明、反光、黑色或强吸光物体是否会产生空洞和飞点。

目标像素处没有有效深度时，不应返回零坐标或继续执行。更稳妥的方法是在目标 mask 或邻域内过滤无效值，再取中位数或局部表面点。

4.6.5 RGB-D 反投影

这里的“匹配”必须具体到图像流：若 depth 已重投影到彩色图，应使用对齐后彩色图对应的有效内参；若使用原始 depth 图，应使用深度相机自己的内参。不能用彩色图像的 (u,v) 直接索引未对齐的深度图，也不能把 raw 图的 K 与 rectified 像素混用。

以下公式只适用于已经去畸变、且与所用内参匹配的像素 ，并且深度  表示相机 z 轴方向的轴向深度：

深度读取的鲁棒处理

不要直接相信单个像素。检测框中心可能落在空洞、背景或反光区域。推荐顺序是：

1. 在目标 mask 内采样；
2. 剔除 0、NaN、Inf 和范围外深度；
3. 使用中位数或截断均值；
4. 对局部点云做离群点过滤；
5. 必要时拟合局部平面或选择可见表面点；
6. 无有效深度时返回失败，而不是输出零坐标。

还要确认深度尺度。例如 uint16 深度图常以毫米或设备 depth unit 表示，必须转换为米。

4.6.6 从 camera_optical_frame 到 base_link

反投影得到的是 camera_optical_frame 中的 point_camera，而机器人规划和控制通常需要 base_link 中的 point_base。两者之间依赖相机外参：

点使用齐次坐标 。这里先固定变换记号，再看光学坐标系与 base_link 的轴向关系和一个数值例子。为简化记号，后文仍将 optical frame 中的点写作 point_camera。

齐次变换

刚体变换由旋转 R 和平移 t 组成：

本文统一采用记号 ：它把 B frame 中的量转换到 A frame。部分教材也写作 ，二者在本文中含义相同；全文不再使用容易产生上下标方向歧义的 。

逆变换为：

下面使用符合 ROS 常见轴向约定的例子。相机光学坐标系 x 向右、y 向下、z 向前；base_link 的 x 向前、y 向左、z 向上。忽略相机自身倾角时，从 optical frame 到 base_link 的旋转可写为：

若相机光心位于 base_link 前方 、左侧 、上方 ，相机测得 ，则：

这个结果表示目标位于 base 前方 0.80 m、右侧 0.05 m、上方 0.42 m。真实安装还可能包含俯仰、偏航和滚转，不能只套用上述固定轴变换。若转换后发现所有目标的 base z 坐标都随相机深度大幅增长，应优先怀疑 optical frame 旋转没有包含在变换中。

矩阵链调试建议从一个已知方向开始：在相机正前方放置目标，理论上 point_camera 应接近 [0,0,Z]；转换到 base 后，点应该落在机器人前方，而不是地下、背后或远高于相机。一个直观的已知点测试往往比打印整块矩阵更容易发现方向错误。

坐标链排错时，优先检查变换方向是否写反、代码使用的行/列向量约定是否与公式一致、齐次坐标最后一维是否正确、平移和点坐标的单位是否统一，以及外参是否对应实际的 camera_link 或 optical frame。还要确认图像和 TF 来自同一时刻。

4.6.7 从三维点到可执行目标

坐标转换得到的 point_base（即位置向量 ）只回答“目标点在哪里”，还不能直接作为机械臂指令。机械臂末端需要一个完整位姿：位置决定末端到哪里，旋转决定夹爪以什么方向接近目标。完整目标通常写成：

target_pose_base = [x, y, z, qx, qy, qz, qw]

其中前三项是 base_link 坐标系下的位置，后四项是表示末端方向的单位四元数。把三维点变成可执行目标，可以按下面的过程完成。

第一步：确定任务点。

反投影点可能位于物体表面、检测框中心或点击位置，并不一定就是末端最终到达的位置。到达演示通常在目标点上方增加安全偏移：

例如桌面目标上方保留 ，可以在 base_link 中设置 。抓取任务还要根据夹爪长度、目标尺寸和抓取点位置计算工具中心点，而不是让末端坐标系原点直接落到物体表面。

第二步：生成末端姿态。

姿态可以来自任务固定方向、物体位姿、表面法向或抓取算法。桌面到达任务可以使用固定的“夹爪朝下”姿态；侧面抓取则需要让夹爪接近方向对准物体侧面。表面法向只能确定一个接近轴，还要指定夹爪在表面切平面内的方向，才能得到完整旋转。base_link 坐标系下的位置  与旋转  组合成目标变换：

再将旋转矩阵转换为控制接口要求的四元数，就得到 target_pose_base。

第三步：检查感知结果。

发送目标前检查深度是否有效、时间戳是否过期、frame_id 是否正确、位置单位是否为米，以及目标点是否仍对应当前场景。任何一项失效，都重新感知，不继续使用旧目标。

第四步：检查机器人是否能够到达。

运动规划模块根据目标位姿求解逆运动学，并检查工作空间、关节限位、自碰撞、环境碰撞和末端工具尺寸。三维点位于机械臂附近，不代表带有指定姿态的末端一定可达；位置可达但姿态不可达时，也需要更换接近方向或安全偏移。

第五步：生成并执行运动。

规划通常不是从当前位置直接冲向目标点，而是生成“当前位姿 → 预目标位姿 → 任务位姿 → 撤离位姿”的轨迹，并加入速度、加速度和力限制。本讲 Demo 停在预目标位姿：先显示 point_base 和 target_pose_base，安全检查通过后，再低速移动到目标上方，不直接执行抓取。

完整链路可以写成：

point_base
→ 加入工具偏移和安全高度
→ 确定末端旋转
→ target_pose_base
→ 数据有效性检查
→ 逆运动学与碰撞检查
→ 轨迹规划
→ 低速执行或拒绝目标

相机几何给出了理想计算链路，但真实任务的误差会从图像、深度、时间和外参逐层传播，下一节将按层分析这些失败来源。

4.7 感知误差与任务失败

本节沿着上一节已经建立的计算链路，从误差来源反向排查任务失败。先区分误差的性质，再按图像、深度、坐标转换和系统组合逐层定位。

先区分误差性质

传感器系统常同时存在多种误差：随机噪声表现为多次测量围绕真实值波动，系统偏差表现为测量长期偏向某一方向，量化误差来自有限分辨率，漂移则会随时间和温度变化。除此之外，还要考虑描述过去状态的延迟、偶发的离群值，以及无深度、丢帧或 TF 不可用造成的缺失值。

这里要把两个维度分开：噪声、偏差、漂移、延迟、离群值和缺失值描述误差的性质；图像、深度、坐标转换和系统组合描述误差出现的位置。前者决定采用滤波、补偿还是重采样，后者决定从哪一层开始排查。简单低通滤波可以减小随机噪声，却不能修复错误外参；过强滤波还会增加延迟。

4.7.1 图像层误差

图像层常见误差包括图像模糊、曝光异常、光照变化、目标遮挡、检测框偏移和 segmentation mask 分割不准。它们会使后续深度读取落到背景、边缘或错误物体上。即使深度和外参完全正确，错误像素仍会生成错误三维点。

排查图像层问题时，应保存原始图像、检测框、mask 和置信度，检查失败最早出现在哪一帧、哪个区域，而不是只观察机械臂最终是否抓到。

4.7.2 深度层误差

深度层常见问题包括随机噪声、单位或 scale 错误、无效空洞、边缘飞点、RGB-depth 未对齐，以及透明、反光和黑色材质导致的异常测量。单个像素的错误可能达到背景距离，因此应优先使用 mask 内或邻域内的鲁棒统计。

单位错误通常产生数量级异常，例如将深度数组中的数值 600（原本表示 ）直接当作 ；RGB-depth 未对齐则更容易产生与目标边界相关的方向性偏差。两类问题现象不同，不能都用低通滤波处理。

4.7.3 坐标转换层误差

坐标转换层常见问题包括内参不匹配、外参不准确、T_base_camera 与 T_camera_base 写反、坐标轴方向理解错误、齐次矩阵乘法顺序错误，以及把 camera_link 数据误当成 camera_optical_frame 数据。

这类错误往往不会触发程序异常，因为错误矩阵仍能输出合法数字。应使用相机正前方、桌面已知点等可预测位置验证方向，并在 RViz/Open3D 中同时显示 camera、base 和目标点。

4.7.4 系统层误差

系统层误差来自多个正确模块之间的错误组合，包括时间戳不同步、TF 树断裂、frame 名称不一致、QoS 队列积压、传感器安装松动、目标不可达、夹爪姿态不合理和运动规划碰撞。

典型现象是静态目标定位正确，机器人运动后误差快速增大。这时应优先检查图像、关节状态与 TF 的采集时间，而不是重新拟合一个静态外参补偿量。

4.7.5 误差传递链路

图像和检测误差 + 深度误差
→ 反投影误差
时间不同步误差 + 外参和 TF 误差
→ target_pose 误差
→ 运动学与机械误差
→ 抓偏、抓空、碰撞或损坏物体

定量误差预算

逐层冻结排错法

1. 冻结机器人，只检查原始图像和深度；
2. 固定目标，只检查 camera_optical_frame 中的三维点；
3. 固定外参，只检查 base_link 中的目标点；
4. 只做 RViz/Open3D 可视化，不发送动作；
5. 低速移动到安全预目标点；
6. 最后才加入抓取、碰撞和反馈逻辑。

如果一开始就运行完整抓取，视觉、TF、规划和控制错误会混在一起，难以定位。

下面给出三个常见现象与定位过程。

现象一：目标点在相机点云中正确，但转换到 base 后整体偏移固定距离。 这通常指向外参平移、单位或工具安装变化。先在多个位置比较偏差，如果偏差方向和大小基本固定，不要优先调整检测模型。

现象二：静态目标正确，机器人一运动目标就漂移。 这通常指向时间同步、动态 TF 时间戳或机械臂状态延迟。记录图像 stamp、TF stamp 和关节状态 stamp，比较运动速度越高时误差是否越大。

现象三：工作空间中心准确，越靠边缘误差越大。 这可能来自镜头畸变未正确处理、内参分辨率不匹配、标定姿态覆盖不足或外参旋转误差。此时只用中心点重新计算固定偏移无法解决问题。

排错的目标不是找到一组“能让这次抓取成功”的补偿量，而是找到误差所在层，并使修复能推广到整个工作空间。

误差定位之后，才能判断哪些系统参数需要通过标定重新估计，哪些问题应由同步、滤波或机械结构处理。

4.8 标定：让传感器和真实空间对齐

前一节用于判断误差出现在哪一层；本节进一步区分哪些参数可以通过标定重新估计，哪些问题必须由同步、滤波或机械结构处理。标定的结果不是“误差消失”，而是得到一组经过独立验证、可在任务范围内使用的测量模型参数。

4.8.1 什么是标定？

标定是通过已知参考量建立测量系统的输入—输出关系、估计测量模型参数，并验证该模型在预期任务范围内满足精度与有效性要求的过程。

4.8.2 相机内参标定

常用标定物包括棋盘格、ChArUco 和 AprilGrid。采集数据时应覆盖图像中心和四角、近中远多个距离，以及不同俯仰、偏航和滚转角；还要使用实际工作分辨率和对焦状态，并剔除模糊或过曝的图像。

不要只在画面中心平移标定板。缺少姿态和视场覆盖会使参数欠约束，重投影误差可能看起来不高，但边缘和实际工作距离表现很差。

一次完整内参标定可以按以下流程组织：

1. 固定相机分辨率、对焦、曝光模式和镜头；
2. 准确测量标定板格长，并确认打印比例没有缩放；
3. 采集覆盖视场和工作距离的图像；
4. 剔除严重模糊、过曝和角点提取错误的样本；
5. 求解内参和畸变参数；
6. 查看每张图的重投影残差，而不只看总体均值；
7. 使用未参与求解的图像运行校正检查；
8. 在真实工作距离放置已知尺寸目标，验证三维结果。

如果不断增加畸变参数能降低用于求解的标定图像重投影误差，却使独立图像边缘变差，就可能发生过拟合。标定的目标是得到可泛化的成像模型，而不是让求解报告中的单一数字最小。

4.8.3 相机外参标定

相机外参描述相机相对于机器人 base、末端或其他参考坐标系的位置和方向。用于固定外部相机时，常见输出为 T_base_camera 或其逆变换 T_camera_base。前者把 camera 中的点转换到 base，后者把 base 中的点转换到 camera，两者不能只凭文件名猜测。

外参标定需要已知同一目标在相机和机器人坐标系中的对应关系。求解后应在工作空间多个位置验证，而不是只在标定板原位置查看误差。

4.8.4 手眼标定

Eye-to-hand 表示相机固定在机器人外部；Eye-in-hand 表示相机安装在末端。经典手眼标定常写为：

其中 A、B 来自机器人和视觉观测的相对运动，X 是待求的固定变换。采样必须包含足够多、足够不同的旋转和平移；姿态变化过小会使问题病态。

 是关系形式，不是可以脱离 frame 直接代入的固定矩阵命名。常见构造中， 表示机器人在两次采样之间的相对运动， 表示标定目标在相机观测中的相对运动， 表示待求的固定手眼变换；具体是 T_gripper_camera 还是其逆，取决于 Eye-in-hand/Eye-to-hand 配置和求解器接口。使用工具前应先写出每个矩阵的 source/target frame，再按文档提供数据。

外参验证不能只看求解器输出。应把标定板或已知目标放在工作空间多个位置，比较视觉估计和真实位置，并让机器人低速指向目标上方进行独立验证。

手眼标定采样时，机械臂应改变末端的位置和三个旋转自由度。若所有姿态都保持标定板正对相机，仅在小范围平移，某些旋转参数会缺乏充分约束。另一方面，姿态变化过大导致标定板离开视场或严重倾斜，也会降低角点检测质量。合适的采样是在可稳定观测的前提下尽量增加运动多样性。

验证阶段应与求解阶段分离。例如用 20 组姿态求解外参，再选 5 个未参与求解的位置作为测试点。若测试误差明显大于训练误差，应检查采样覆盖、机械臂重复定位、相机内参和安装刚度，而不是只重新运行同一组数据。

4.8.5 LiDAR 标定

LiDAR 标定主要包括 lidar 到 base、lidar 到 camera、lidar 到 IMU，以及多 LiDAR 之间的外参。外参错误会使点云重影、地图弯曲、地面倾斜或障碍物落入错误位置。

LiDAR-camera 标定通常利用共同观察到的平面、边缘或标定板；LiDAR-IMU 标定除空间旋转和平移外，还要关注时间偏移和扫描运动畸变。旋转式 LiDAR 一帧内的点不是同时采集的，缺少每点时间和运动补偿时，即使静态外参正确，运动场景中的点云仍可能错位。

高动态系统中，空间外参正确但时间偏移错误，仍会产生明显误差。因此 LiDAR-camera/IMU 标定还要确认两个设备是否处于同一时钟域，数据是否包含足够的运动和环境结构，点云是否已经做运动补偿，以及外参对应的 frame 和方向是否与运行时一致。

4.8.6 IMU 标定

IMU 标定至少包括加速度计零偏、陀螺仪零偏、噪声密度、随机游走、安装方向、IMU 到 base 的外参和时间同步。静止时可检查角速度是否接近零、加速度模长是否接近重力；多姿态静置数据可用于估计各轴偏置和尺度误差。

只做一次开机置零不能消除温漂和长期漂移。高精度视觉惯性系统还应联合估计 camera-IMU 外参和时间偏移，并保证数据包含足够的转动和加减速来约束参数。Kalibr 等工具可以联合求解相机内参、多相机外参、camera-IMU 空间变换和时间偏移，使用时应根据实际配置选择相应标定模型。

4.8.7 力传感器标定

六维力/力矩传感器需要完成零点标定、工具重力补偿、工具质心估计、安装坐标系标定，以及力和力矩方向校正。更换夹爪或工具后，质量和质心变化会使旧补偿失效。

验证时可在不同末端姿态下保持工具不接触环境，检查重力补偿后的输出是否接近零；再沿已知轴施加已知方向的力，确认符号、轴方向和量程正确。力传感器异常时必须优先停止接触动作，不能用提高阈值掩盖零漂或轴方向错误。

4.8.8 标定后的工程验证

标定文件生成并不代表标定完成。应在已知位置放置标定物，计算视觉估计位置，与真实测量位置比较，并在多个未参与求解的位置重复测试。至少记录平均误差、95% 分位和最大误差；真机验证时先可视化目标点，再让机器人低速移动到目标上方的安全位置。

建议报告的标定质量指标

至少报告使用了多少帧、覆盖哪些距离和角度，重投影误差的均值、分布和边缘表现，独立验证集上的三维位置误差，以及工作空间多个点的平均、95% 分位和最大误差。同时记录标定日期、设备序列号、安装状态、软件版本，以及何时需要重新标定或重新验证。

标定支架松动、相机重新对焦、分辨率变化、末端工具更换和机械碰撞，都可能使旧标定失效。

标定得到的是坐标系之间的参数；下一节说明这些静态和动态关系如何在 ROS 2 运行时由 TF 统一管理。这里的重点从“如何估计参数”转向“如何让所有节点在同一套 frame 约定下使用参数”。

4.9 坐标系、位姿表示与 ROS 2 TF

4.9.1 为什么需要坐标系？

相机、LiDAR、IMU、机器人 base、机械臂末端、夹爪和目标物都有自己的坐标系。同一个三维数组在不同 frame 下表示完全不同的位置，机器人必须把这些信息统一到任务需要的坐标系中。控制指令通常在 base_link、末端或 map 下表达，因此任何点和位姿都必须携带明确的 frame。

ROS 坐标系约定

REP-103 规定 ROS 使用 SI（International System of Units，国际单位制）和右手坐标系。机器人机体坐标通常约定 x 向前、y 向左、z 向上；相机光学坐标通常约定 z 向前、x 向右、y 向下。两者都是右手系，但轴的用途不同。

机器人各部件的安装关系通常写在 URDF（Unified Robot Description Format，统一机器人描述格式）中，再由 ROS 节点发布为 TF。常见 frame 及其职责集中列在 4.9.2。

camera_link 和 camera_optical_frame 不能混用。图像投影通常基于 optical frame，而 URDF 安装关系可能连接在 camera link 上。

这两个 frame 的区别来自使用目的。camera_link 通常方便在机器人 URDF 中描述相机外壳如何安装；camera_optical_frame 则遵循图像几何约定，让相机前方对应正 z，图像右方对应正 x，图像下方对应正 y。驱动往往通过一条固定 TF 把两者连接起来。

如果深度反投影得到的是 optical frame 点，却直接套用 T_base_camera_link，会少乘这段固定旋转。数值仍是三个浮点数，程序通常不会报错，但空间方向完全错误。因此代码应尽量读取消息自己的 header.frame_id，让 TF2 查找完整变换链，而不是把源 frame 名称硬编码为开发者猜测的 frame。

4.9.2 常见坐标系

机器人系统中常见的坐标系包括项目或仿真定义的 world、REP-105 定义的全局定位坐标系 map、连续局部坐标系 odom、机器人本体坐标系 base_link、机械臂基座 arm_base、末端执行器 tool0/ee_link、相机安装坐标系 camera_link、相机光学坐标系 camera_optical_frame、LiDAR 坐标系和物体坐标系。world 与 map 可能在某些项目中重合，但它们不是 ROS 规范中的天然同义词，必须查看具体系统的 TF 定义。

4.9.3 位姿表示

常见位姿表示各有取舍：平移向量只表达位置；旋转矩阵没有奇异问题、便于组合，但包含 9 个数和正交约束；欧拉角直观，却容易受到旋转顺序和万向节锁影响；四元数紧凑、适合插值，但必须归一化，而且  与  表示同一旋转；齐次变换矩阵则把旋转和平移统一起来，适合组合坐标链。

ROS geometry_msgs/Quaternion 字段顺序是 x,y,z,w。不同数学库可能使用 w,x,y,z，跨库转换时必须显式检查。

4.9.4 点、向量和位姿的变换

在 ROS 运行时，最重要的是确认变换的 source、target 和时间，而不是重新推导矩阵。沿用 4.6 的约定：点的变换同时包含旋转和平移，方向向量只接受旋转，位姿则同时包含位置和方向。

例如目标位姿可以沿坐标链组合为：

矩阵相乘的顺序不能交换。若已知的是反方向变换，必须先求逆；在 TF2 中则应明确指定 target frame、source frame 和查询时间，让系统完成这条链路的组合。

4.9.5 ROS 2 TF 解决什么问题？

TF2（Transform Library 2）是 ROS 2 中管理坐标系关系的工具。它负责描述 frame 之间的关系、查询任意两个连通 frame 的变换、管理静态和动态变换，并让感知、规划和控制模块使用统一的空间表达。

TF2 的主要职责

TF2 维护一棵随时间变化的坐标变换树，负责静态和动态变换广播，保存一段时间的 transform buffer，查询任意连通 frame 之间的变换，并在指定测量时刻转换 Point、Pose、Vector 等带 frame 数据。

静态安装外参通常发布到 /tf_static，机器人关节运动产生的变换通过 /tf 动态发布。不要让多个节点重复发布同一父子 frame 关系。

4.9.6 TF 树

TF 以父子关系组织为一棵树。每条边包含 parent frame、child frame、平移、旋转和时间戳。固定安装关系使用 static transform 发布到 /tf_static，随关节或机器人运动变化的关系使用 dynamic transform 发布到 /tf。transform broadcaster 负责发布，transform listener 和 TF buffer 负责缓存与查询。

一棵合法 TF 树中，每个 child frame 只能有一个直接 parent。树出现断裂、重复父节点或同一关系被多个节点发布时，坐标查询会失败或产生跳变。

4.9.7 常见 TF 链路与移动机器人扩展

机械臂视觉抓取所需的 TF 链路已经在前面的示例中出现。这里先列出几种常见连接关系，再补充移动机器人特有的 map、odom 和 base_link 关系。箭头表示 TF 树中的父子连接顺序，不表示代码中矩阵一定按箭头方向直接相乘；实际转换方向仍由 source frame、target frame 和 T_A_B 约定决定。

移动机器人：map → odom → base_link → lidar
机械臂视觉抓取：base_link → camera_link → object
Eye-in-hand：base_link → end_effector → camera_link → object
移动操作机器人：map → odom → base_link → arm_base → end_effector → camera_link → object

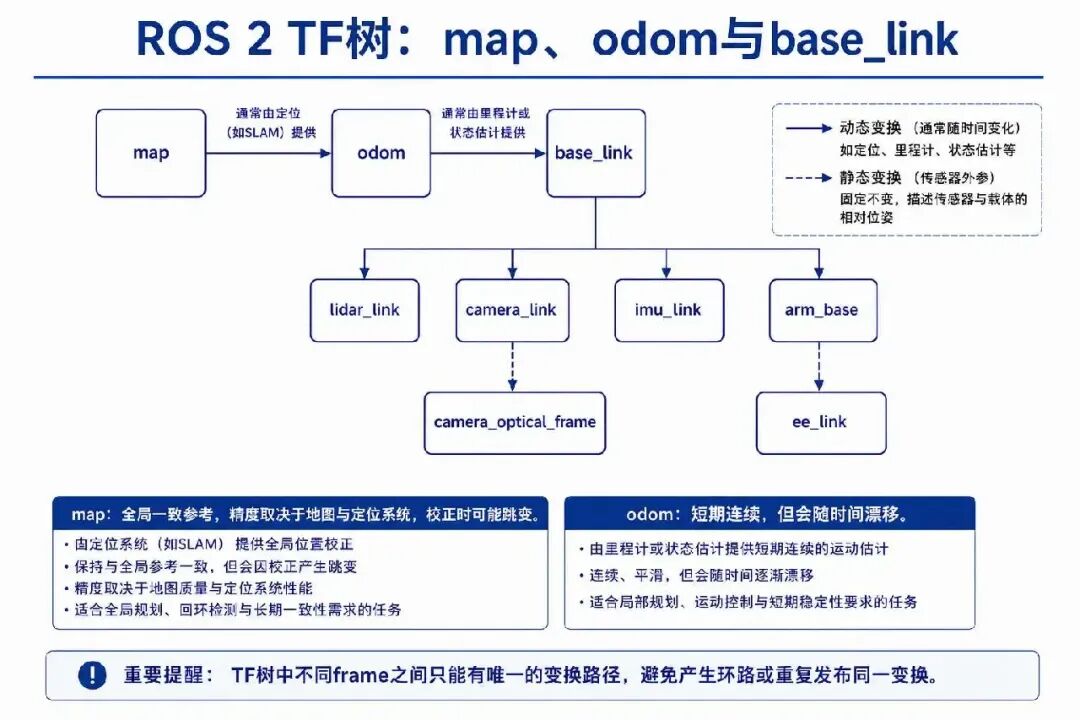

移动机器人扩展：map、odom 与 base_link

如果当前只关注固定相机或机械臂抓取，可以先掌握前面的机械臂链路；下面的内容只补充移动机器人特有的时间尺度问题。

REP-105 对移动机器人给出的典型链路是：

map → odom → base_link → sensors

在这条链路中，odom 连续、适合局部控制，但会积累漂移；map 提供全局一致的参考，重定位或闭环优化时可能跳变；base_link 固连在机器人本体。轮速和 IMU 产生 odom→base_link，定位系统再通过 map→odom 修正全局位置。局部控制应使用连续的 odom，不能把 map 的跳变直接传给底层控制。

如果直接让定位节点同时发布 map→base_link，底盘里程计又发布 odom→base_link，TF 树就可能出现多个父节点或重复发布关系。正确的树不仅是命名规范，也是不同时间尺度估计之间的系统接口。

4.9.8 TF 常见问题

常见问题包括 frame 名称不一致、TF 树断裂、外参方向写反、static transform 发布错误、dynamic transform 时间戳不同步、base/world/map 混用、查询时间不存在，以及 camera_link 与 camera_optical_frame 混淆。

在正确时间查询 TF

感知数据必须使用它的采集时间查询 TF：

transform = tf_buffer.lookup_transform(
    "base_link",                 # target frame
    msg.header.frame_id,          # source frame
    msg.header.stamp,
)

target=base_link, source=camera_optical_frame 得到的变换用于把 camera_optical_frame 中的数据转到 base_link。查询“最新 TF”可能暂时绕过报错，但机器人运动时会把不同时刻的数据错误组合。

TF 查询失败不一定意味着树永久断裂，也可能是数据到达顺序造成的。图像消息先到，而对应时刻的关节状态和动态 TF 稍后才进入 buffer，立即查询会产生 extrapolation 错误。合理做法是使用 TF message filter、短暂等待或按时间组织回调，而不是把时间改成零值查询最新变换。

同时也不能无限等待：控制系统必须设定最大可接受延迟。超过期限后，这条感知结果已经过期，应记录原因并请求重新感知，而不是等到 TF 最终到达后执行一个旧目标。

TF 排错工具

排错时可以用 tf2_echo 检查指定 frame 对，用 view_frames 查看整棵树和更新时间，用 RViz 的 TF 显示检查轴方向，用 ros2 topic hz/delay 或自定义日志检查频率和延迟，最后再用静态已知点验证变换方向。

建议按固定顺序排查：先核对 frame 拼写和唯一父节点，再检查变换是否覆盖消息时间戳，随后在 RViz 中检查轴方向和四元数，最后用已知静态点验证完整变换链。这样可以避免同时修改多个 broadcaster 或外参文件。

至此，传感器、时间、坐标、标定和误差链已经闭合，下一节用同一套约定完成仿真与真机 Demo。

4.10 Demo 设计、统一验收与工程实战建议

4.10.1 Demo 总览：统一流程与分阶段执行

选择目标像素
→ 读取邻域有效深度
→ 反投影到 camera_optical_frame
→ 转换到 base_link
→ 显示点云、坐标轴和目标点
→ 扰动参数并观察误差
→ 阶段一：完成可视化和数值验收
→ 阶段二：通过安全检查后低速到达预目标点

无论使用硬件还是仿真，Demo 都遵循同一条计算链路。执行分为两个阶段：阶段一只计算、记录和可视化，不发送运动命令；阶段二只有在数据有效、结果可解释、目标可达且安全检查通过后，才允许机器人低速移动到预目标位姿。验收不是“代码不报错”，而是输出的三维点、frame、单位、时间和误差均可解释。

Demo 先运行一次正确结果，再故意把深度毫米值当成米，观察目标点飞到极远位置；恢复深度尺度后，再把 T_base_camera 换成逆矩阵，观察目标点落到机器人背后。最后恢复正确外参，并记录每种现象对应的原因。

这组对照把成功结果和失败现象放在同一条链路中，排错时直接检查数值量级、坐标轴方向和数据时间，而不是把所有失败都归结为“模型不准”。

完整代码、样例数据和运行界面由配套 Demo 提供。正文关注输入数据的含义、坐标计算过程、结果验收和失败复盘。

4.10.2 统一验收标准与记录

无论使用仿真还是实体设备，都先按下面的主流程记录结果，再进入对应的硬件或仿真实现：

1. 确认输入：检查 RGB、depth、CameraInfo、TF 和关节状态是否存在，记录分辨率、编码、单位、频率和时间戳；
2. 选择目标：点击像素或提供目标 mask，记录目标区域和有效深度比例；
3. 计算三维点：用邻域中位数或 mask 点云中心代替单个异常像素，得到 point_camera；
4. 转换坐标：在图像采集时刻查询 TF，得到 point_base，并在 RViz/Open3D 中显示坐标轴；
5. 验证结果：用已知标记物、尺子或多个重复位置检查绝对误差和重复性；
6. 扰动参数：分别改变深度尺度、外参旋转、时间戳和目标像素，观察误差如何传递；
7. 安全执行：只有在目标有效、数据新鲜、目标可达且无碰撞风险时，才允许机器人低速移动到目标上方。

重点观察三类证据：数值量级是否合理，坐标轴方向是否正确，失败最早出现在哪个环节。不要只记录“成功/失败”，还要保留截图、日志和误差统计。

Demo 步骤与知识点对应表

4.10.3 有硬件版 Demo：把统一流程接入真机

建议设备为 SO101 或其他机械臂、RGB-D 相机、ROS 2 和 RViz/Open3D。接入真机时，只需在统一验收流程之外补充以下条件：

1. 固定相机和机械臂，设置急停、速度限制、工作空间、关节限位和碰撞检查；
2. 启动 RGB-D 驱动，确认 RGB、depth、CameraInfo 的分辨率、frame、时间戳、QoS 和深度尺度；
3. 确认 RGB-depth 已对齐，或记录显式重投影使用的内参和外参；
4. 首次运行只发布可视化结果，使用已知位置标记物验证 base_link 坐标，安全检查通过后再低速移动到预目标位姿。

真机验证还要观察目标点是否落在物体表面、坐标轴方向是否合理、机械臂运动是否平滑，以及误差是否随目标距离或运动速度增大。只要数据过期、目标不可达或碰撞检查未通过，就保持在可视化阶段。

4.10.4 无硬件仿真版 Demo：用样例数据复现统一流程

输入包括样例 RGB、深度图、相机内参 camera_info.yaml、虚拟 T_base_camera，以及 Open3D 或 pytransform3d 可视化环境。仿真版沿用统一验收流程，重点是复现数据解释和观察参数扰动：

1. 检查样例图像的尺寸、dtype、深度范围和内参分辨率；
2. 在目标像素邻域过滤无效深度，计算 point_camera 和 point_base，显示点云、坐标轴与目标点；
3. 将深度增加 10 mm，记录目标点的变化；
4. 将外参旋转扰动 1°，观察距离增加时误差如何放大；
5. 用 T_base_camera 的逆矩阵替换原变换，保存典型错误现象和对应的排查结论。

仿真验收不通过时，先根据最早出现异常的环节进入失败复盘，不要直接调整规划器或控制器参数。

4.10.5 常见失败与复盘

复盘时从最早出现异常的一层开始记录证据：原始图像和深度、point_camera、point_base、TF 查询结果、规划结果。每次只修改一个因素，再重新运行同一输入进行比较。

4.10.6 工程实战建议

工程上应先检查单位和数值量级，再检查算法；深度、力、角度和速度都必须明确单位与缩放因子。控制机器人前先完成可视化，确认点云、坐标轴、目标点和末端姿态一致。外参方向和命名约定要统一记录，包括 T_A_B 的含义、乘法顺序以及输入点所属 frame。深度读取不要依赖单个像素，应在目标邻域内做有效性过滤，使用中位数或 mask 点云中心，并记录有效样本数。

同时要确认 RGB 与 depth 真正对齐，并检查图像时间戳、CameraInfo、TF 时间和设备时钟。标定后应在多个未参与求解的位置做独立验证，报告平均、95% 分位和最大误差；传感器、支架、镜头、分辨率或末端工具发生变化后，应重新标定或执行回归验证。抓取失败时，按“感知 → 深度 → 坐标变换 → 规划 → 执行”逐层冻结排查，不要一次修改多个环节；对过期数据、TF 查询失败、目标不可达、碰撞风险和急停状态设置拒绝执行逻辑，并记录设备序列号、软件版本、参数文件、时间同步方式和实验输出。

4.10.7 常见排错 checklist

1. RGB 和 Depth 的尺寸、时间戳、frame 是否匹配？
2. depth 的单位和 scale 是否正确？
3. 当前像素使用 raw 内参还是 rectified 投影矩阵？
4. 图像是否缩放或裁剪过？
5. (u,v) 是否被误写为数组的 (row,column)？
6. 目标邻域是否有足够有效深度？
7. RGB-depth 是否真正完成对齐？
8. T_base_camera 的定义和代码方向是否一致？
9. 输入点属于 camera_link 还是 camera_optical_frame？
10. 旋转矩阵和四元数是否合法、已归一化？
11. TF 是否在消息时间戳处可用？
12. 多台计算机和传感器是否处于同步时钟？
13. QoS 是否兼容，是否存在缓存和丢帧？
14. 外参文件是否对应当前设备、支架和分辨率？
15. 相机或机械结构是否在标定后移动过？
16. 目标是否位于机械臂可达空间？
17. 末端工具和 URDF 是否匹配？
18. 是否先可视化验证，再允许机器人运动？
19. 数据是否已经过期，系统是否仍在复用旧目标？
20. 失败究竟来自感知、变换、规划还是机械执行？

4.11 参考开源项目

4.11.1 点云与三维可视化

• Open3D：点云读写、滤波、配准、坐标轴和三维结果可视化；
• pytransform3d：齐次变换、旋转表示、坐标系关系和轨迹可视化；
• OpenCV calib3d：相机模型、内参标定、立体视觉、PnP 和三维重建基础。

4.11.2 ROS 2 与坐标变换

• ROS 2 examples：publisher、subscriber、service 等 ROS 2 基础示例；
• geometry2 / tf2：TF 坐标变换的核心实现；
• ROS 2 tf2 教程：坐标广播、监听、时间查询和调试；
• robot_state_publisher：根据 URDF 和关节状态发布机器人 TF；
• REP-103 与 REP-105：ROS 单位、坐标轴以及移动机器人 frame 约定；

4.11.3 传感器驱动

• realsense-ros：Intel RealSense RGB-D 相机的 ROS 2 驱动和对齐接口；
• Intel RealSense SDK：设备配置、深度尺度、对齐和点云生成；
• livox_ros_driver2：Livox 激光雷达驱动；
• image_transport_plugins：ROS 图像压缩和传输插件。

4.11.4 标定

• ROS image_pipeline / camera_calibration：相机内参标定和图像校正；
• Kalibr：相机、IMU 以及 camera-IMU 时空标定；

4.11.5 仿真与机器人学习

• ManiSkill：机器人操作任务、传感器观测和策略学习仿真平台；
• Isaac Lab：大规模机器人仿真、传感器建模和强化学习平台。

学习这些项目时，应先复现最小示例，再修改单个参数并记录变化，不要一次把驱动、标定、融合和控制全部替换。开源项目是验证本讲概念的工具，不是跳过时间、坐标、单位和误差检查的捷径。

本仓库统一维护的讲次链接见 references/links.md。

往期回顾

-END-

点击下方卡片，关注【Xbotics具身智能实验室】公众号

你想要的这里都有~~

Ask Me Anything｜提问箱

对文章有疑惑，或想聊更深？欢迎把你的问题丢给我们：技术方案、实操踩坑、课程与资料、项目合作、职业发展，都可以问。

怎么问：在评论区留言，或私信公众号

我们会做什么：每周集中整理高质量问题并公开回复，重点问题邀请作者或嘉宾深度解答；典型问题会加入知识库并持续更新。

提问小提示：尽量说明「你的目标—当前做法—期望产出」，附上必要信息（硬件/软件版本、数据规模等），能更快获得有用答案。

一起把问题变成知识，推动社区进步 🚀
