单节锂电池广泛应用于各类便携式电子设备，其保护电路不仅需要准确监测电池电压，还需要及时识别充放电过流、负载短路等异常情况，避免电池在不安全的条件下持续工作。

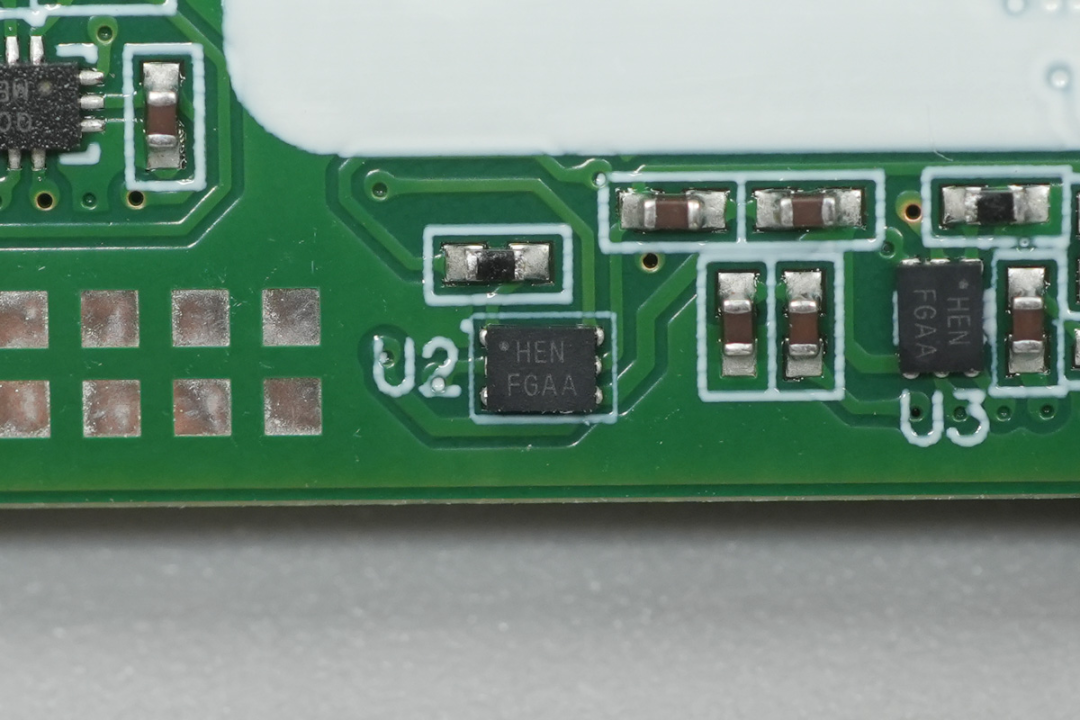

充电头网近期通过拆解发现，创芯微推出了CM100E-HENN，这是一款支持外置检流电阻的单节锂离子/锂聚合物电池保护IC。
芯片集成高精度电压检测电路、过电流检测电路及延时控制电路，具备过充电、过放电、充放电过流及负载短路等多种保护功能，同时兼顾低功耗与小型化设计需求。
创芯微CM100E-HENN单节电池保护IC

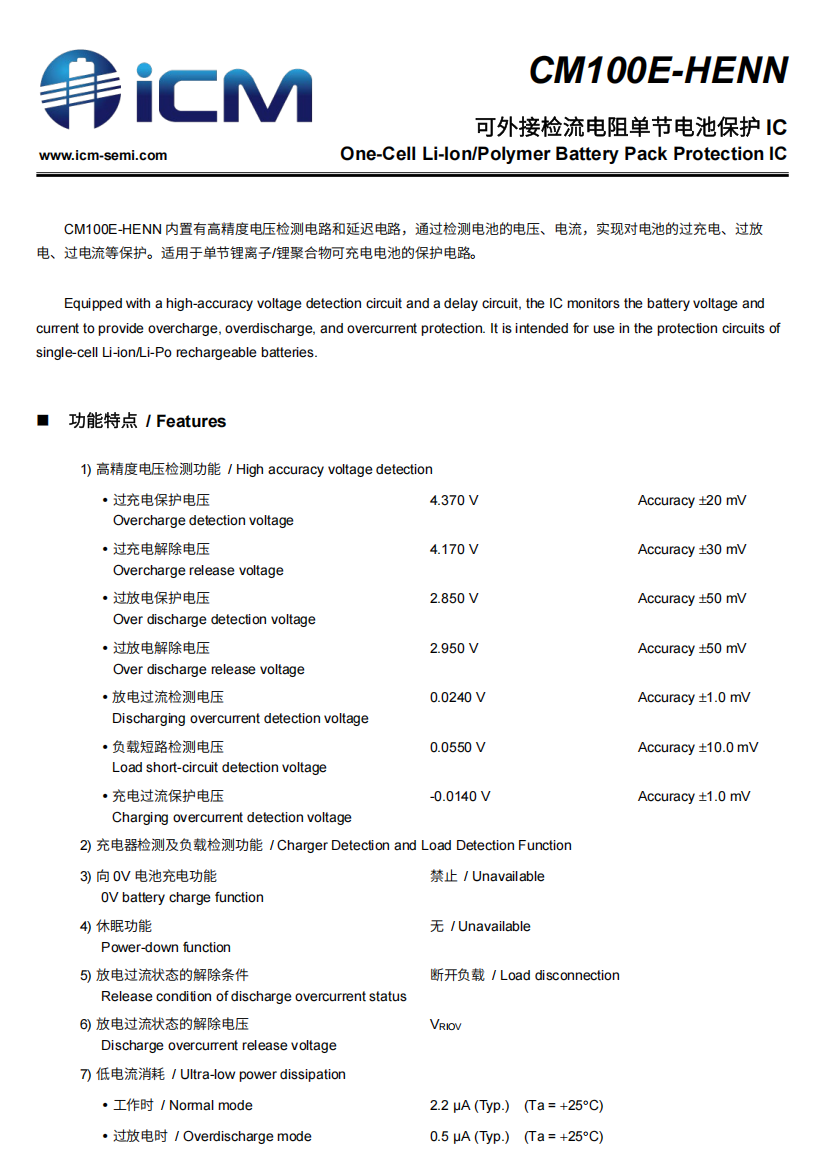

CM100E-HENN采用外置检流电阻架构，内置高精度电压检测及延时控制电路，通过监测电池电压与采样电阻两端的电压变化，控制外部充放电MOSFET的导通与关断，实现过充电、过放电、充放电过流及负载短路等多重保护。
在电压检测方面，芯片过充电保护电压为4.370V，检测精度达±20mV，过充电解除电压为4.170V；过放电保护电压为2.850V，检测精度为±50mV，解除电压为2.950V。芯片通过独立的保护与恢复阈值，降低电压波动引起误保护的可能性。
在电流保护方面，CM100E-HENN支持外接检流电阻，可根据实际需求灵活调整过流保护阈值。芯片放电过流检测电压为24mV，充电过流检测电压为-14mV，检测精度均为±1mV，短路检测电压为55mV。
其中，充放电过流保护延时典型值为16ms，短路保护延时仅为280μs，可快速响应异常电流，降低电池及外围电路受损的风险。
此外，芯片支持充电器检测、负载检测、过充电自恢复及0V电池禁止充电功能。正常工作电流典型值仅为2.2μA，过放电状态下进一步降低至0.5μA，有助于减少待机功耗。
CM100E-HENN采用DFN1.8×1.4-6L小型封装，支持-40℃至85℃工作温度范围，可满足单节锂电池保护电路对低功耗、小型化及保护可靠性的设计需求。
充电头网总结
创芯微CM100E-HENN将高精度电压检测、充放电过流及短路保护等功能集成于小型封装中，并采用外置检流电阻设计，可根据不同电池及负载需求灵活设置过流保护阈值，兼顾保护性能与方案设计的灵活性。
从实际应用来看，这款芯片不仅具备较为完善的基础保护功能，还具有响应速度快、静态功耗低、外围电路简洁等特点。对于空间有限、待机功耗要求较高的便携式电子设备而言，CM100E-HENN能够在控制电路复杂度的同时提供可靠的电池保护，为单节锂电池保护方案提供了更多选择。
