一.前言
前面我们拆解了QCY T1蓝牙耳机,了解了其内部结构和方案。很多人对电池仓也比较感兴趣，
于是我们继续来拆解下QCY T1蓝牙耳机的电池仓。
个人觉得第一个设计电池仓的是一个开拓者，优雅的解决了续航这一大用户需求与痛点，
同时兼具收纳性质，一举多的，个人觉得属于较优秀的工业设计了。
二.拆解
先来看外观，背面有型号参数，看ID应该是2018年生产的。
输入是5V-500mA
然后看到工厂是东莞的，不得不让人感叹当年东莞制造业的如日中天，
当年的手机充电器等估计是十个里面有九个多是东莞产的，尤其是那种山寨机的万能充，五光十色，
充电时好比进了KTV，还有语音播报，niubility!
仓体如下，有L和R标志区分左右。
Microusb充电接口和左右指示LED
直接从缝隙撬开
撬开看到里面的细节，看到LED这里，直接结构设计了LED的导光屏蔽罩，这是一个巧妙的设计，无需再单独设计导光柱。
我们看到PCB并没有使用螺钉固定，而是结构的定位柱，直接烫一下，类似铆钉一样固定，这样成本低，但是拆开之后就无法固定了，只能用热熔胶等重新固定了。
来看电池是没有固定的，容量是380mAh。也没有插件直接焊接到PCB。

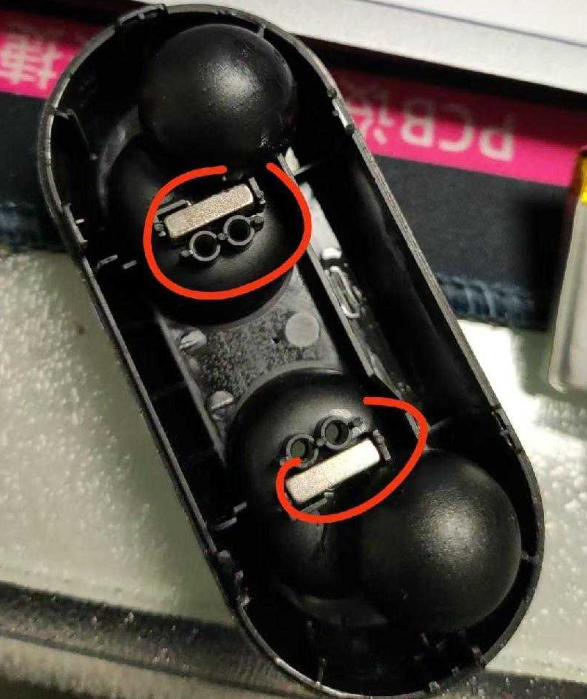

我们掰开PCB，看到这里的磁铁，用于吸住耳机。
PCB背面是耳机充电触点

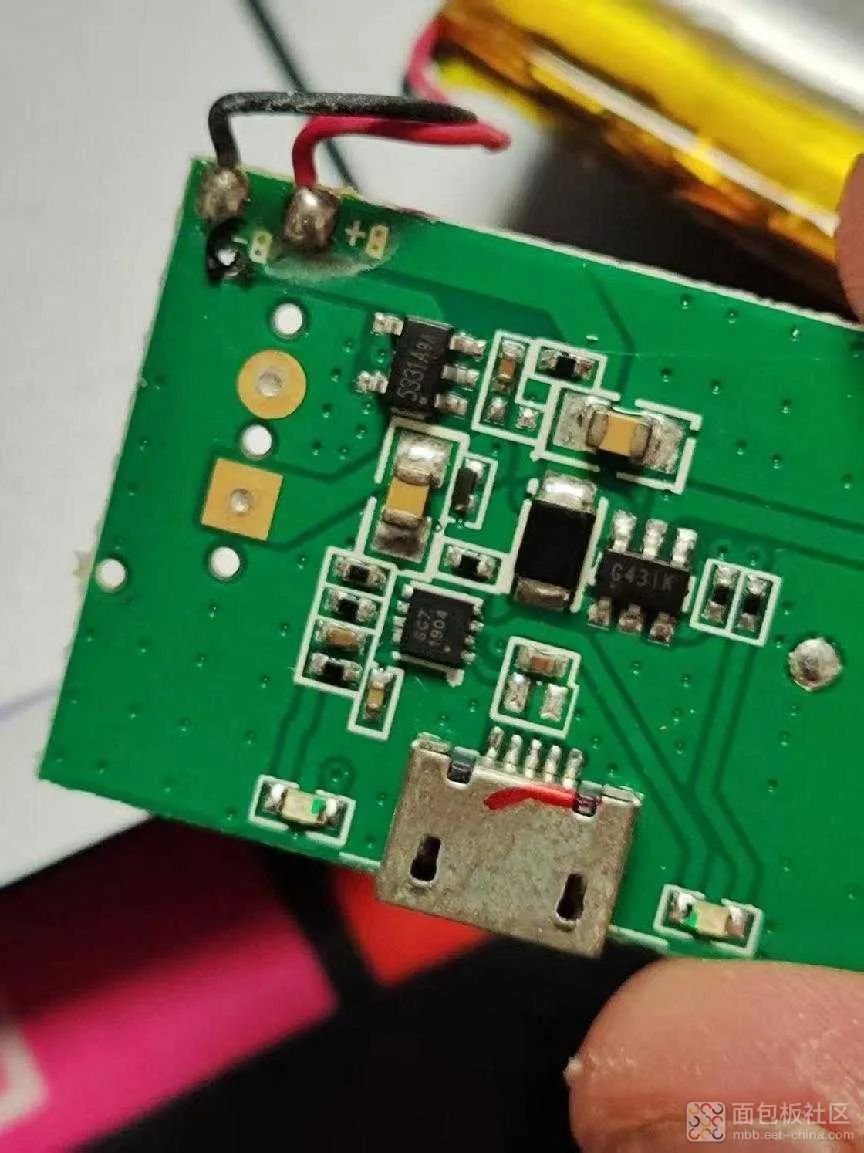

PCB正面
我们来看主要的器件
除了阻容二极管主要是一下3个IC
丝印5331A的是 XB5331A 贴片SOT23-5 锂电池保护芯片，可见该IC需要的外围器件非常简单。典型电路如下:
丝印G431K的不知道是不是类似TL431但是是双通道的稳压芯片，输出用于给两路耳机充电。
丝印SG71904的是电池管理芯片 SGM4056-6.8YTDE8G/TR 封装 TDFN-22-8
用于给电池仓的电池充电。该芯片外围器件也很简单，主要特征和典型电路如下:
三.总结
1.LED导光屏蔽结构值得借鉴
2.电池没有固定，结构设计一个卡槽固定会好点，直接焊接没有使用接插件，成本低。
3.PCB的固定直接使用结构的定位柱烫一下固定，类似铆接，成本低。
END
