今天我们来拆解一个多功能的传感器。之所以说它是多功能传感器，是因为它的上面有许多种和许多数量的传感器。

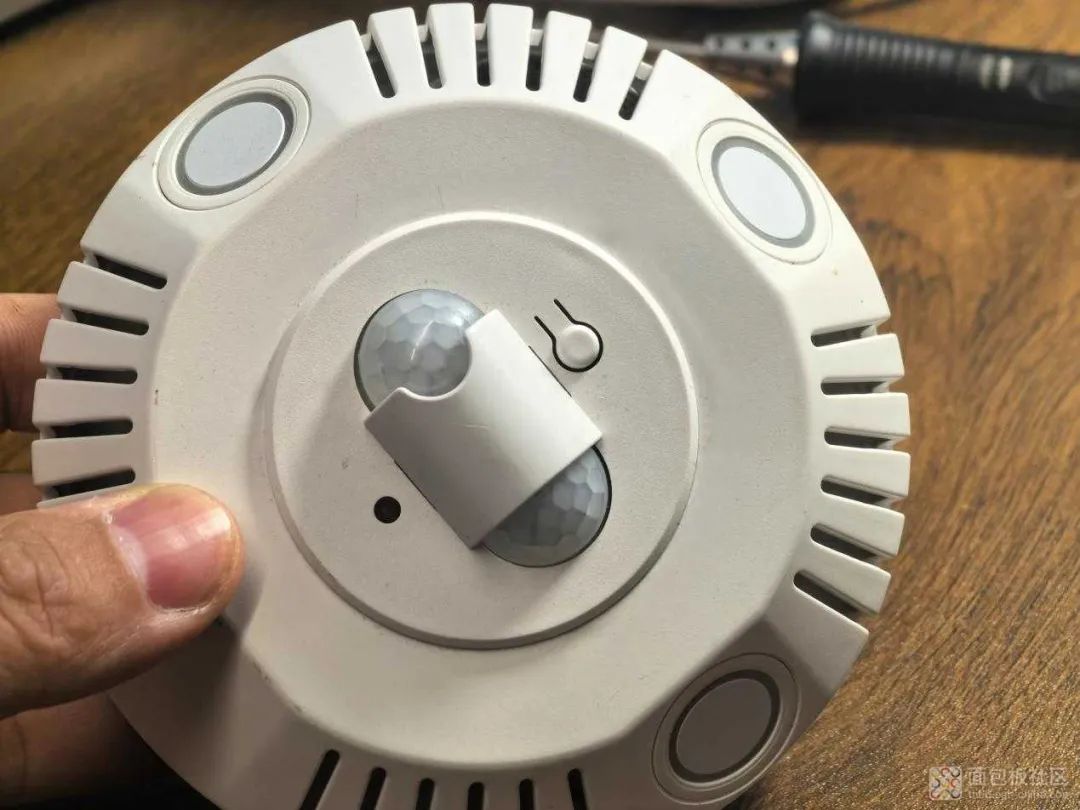

我们从外观上看这个传感器模组呈圆盘状，看样子应该是吸在天花板或者侧面卡在墙上使用的，因为其主要传感器都集中在一侧。最中间是有两个人体传感器，这两个透镜是菲涅尔透镜可以聚焦人体的红外线到中间的红外热释电上，进而检测到人体的存在。周围一圈三个圆圆的是超声波雷达传感器，就像我们汽车上的倒车雷达一样，可以探测4周物体有没有离得很近。

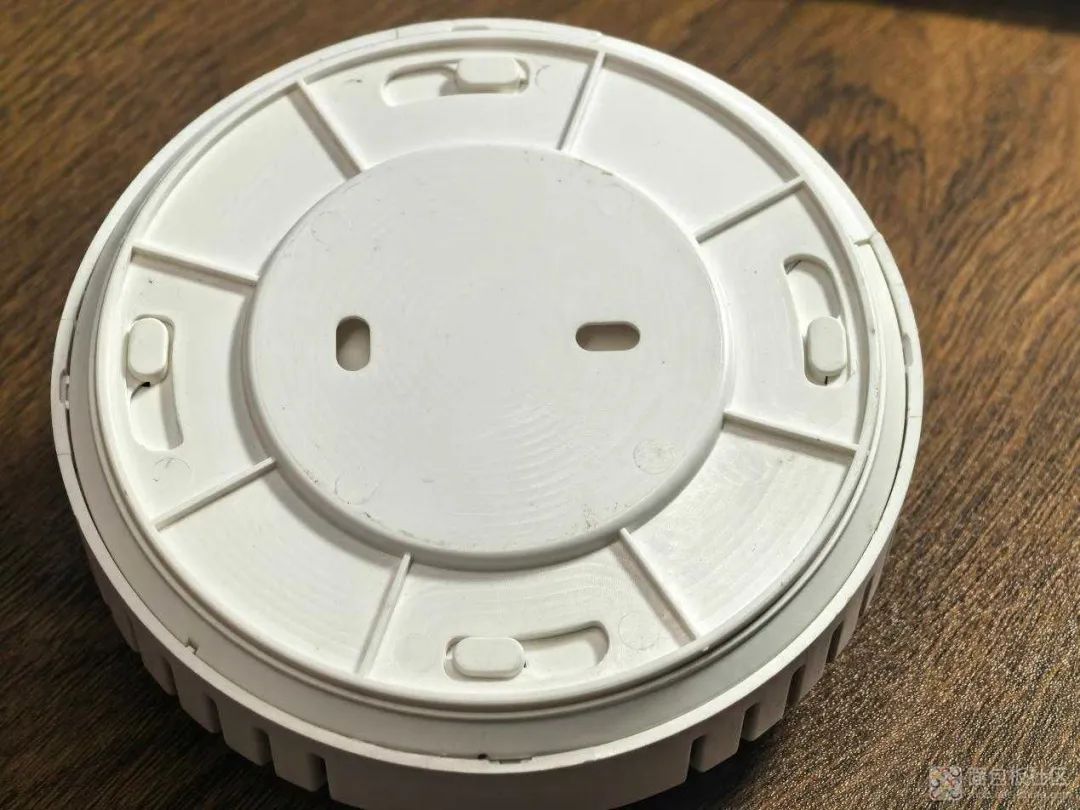

在背面可以看到有一个卡槽相连接的固定板，将固定板钉在墙上之后可以通过卡扣可以将这个传感器给固定在墙上。

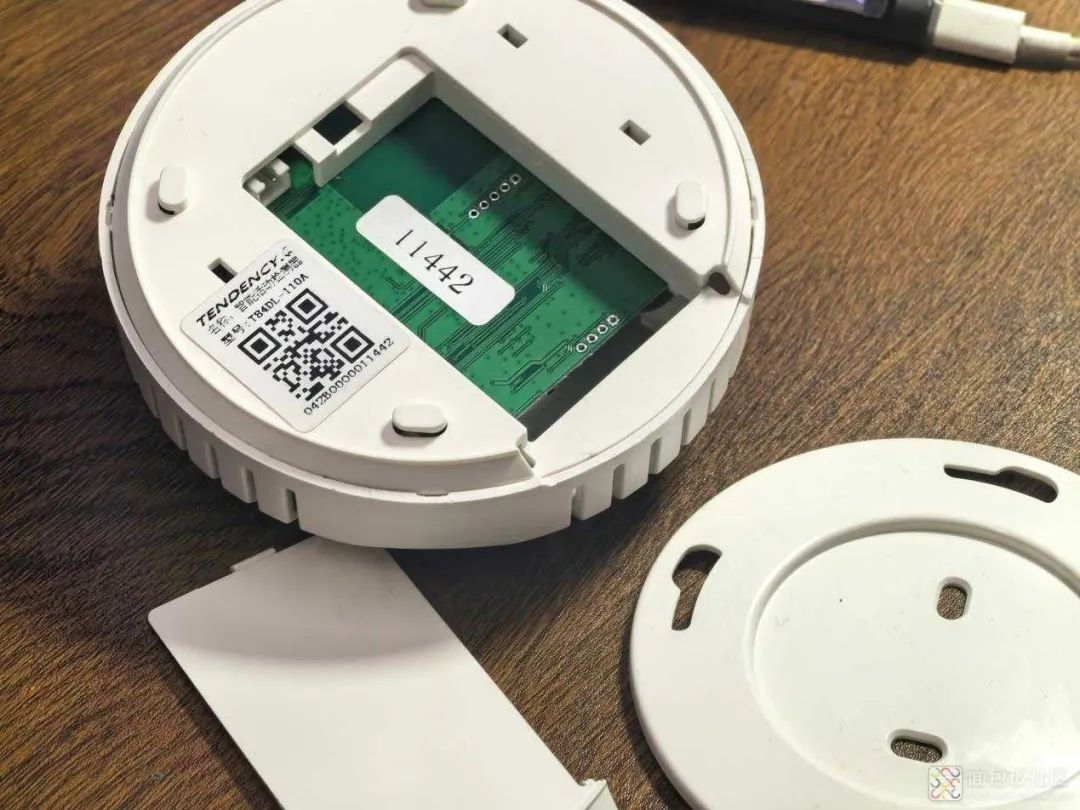

我们拆掉固定板，可以看到下面有产品的二维码信息，型号名称等等，这里还有一个电池仓。
我们打开电池舱盖，可以看到里面有一个编号11442，并且在里面并没有发现电池，不过确实是有一个电池的接口。
我们离近可以看到这个电池的接口。后盖通过卡扣固定在前面板上。

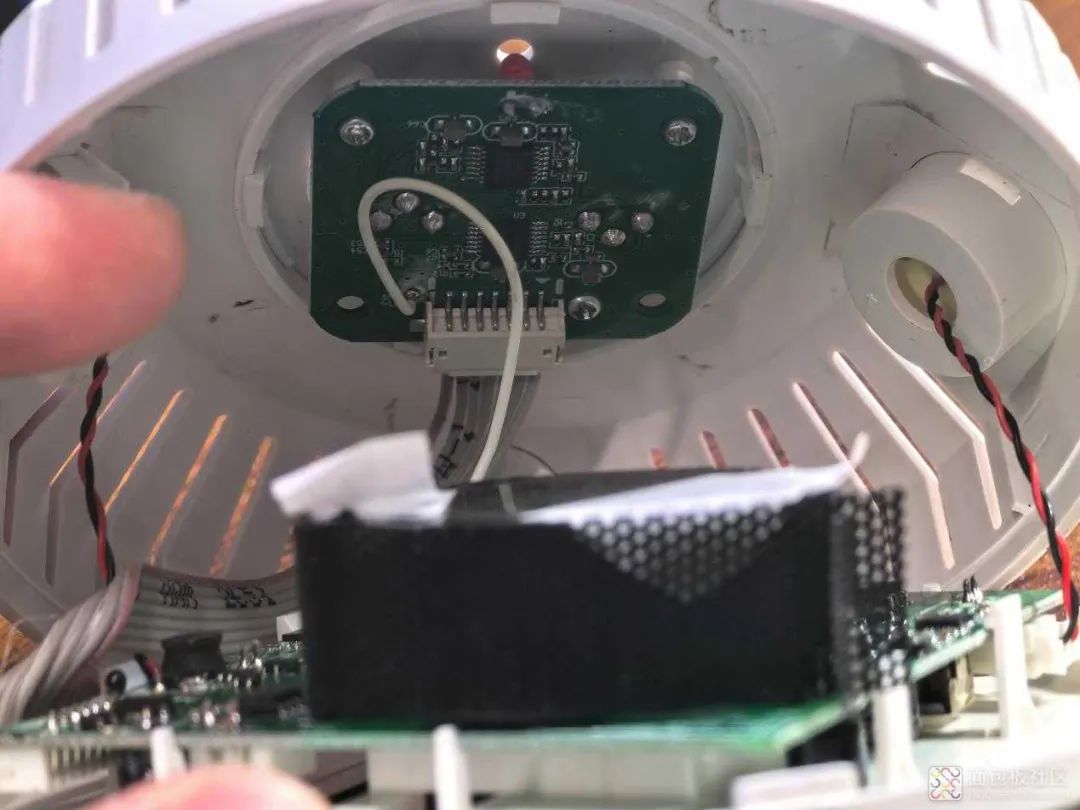

我们抠开卡扣便可以取下盖板，从侧面向里看，可以看到人体传感器这里有一块小板子通过线排连接到下方的主板上。左边和右边各有一个超声波传感器，通过绞线连接到主板上。

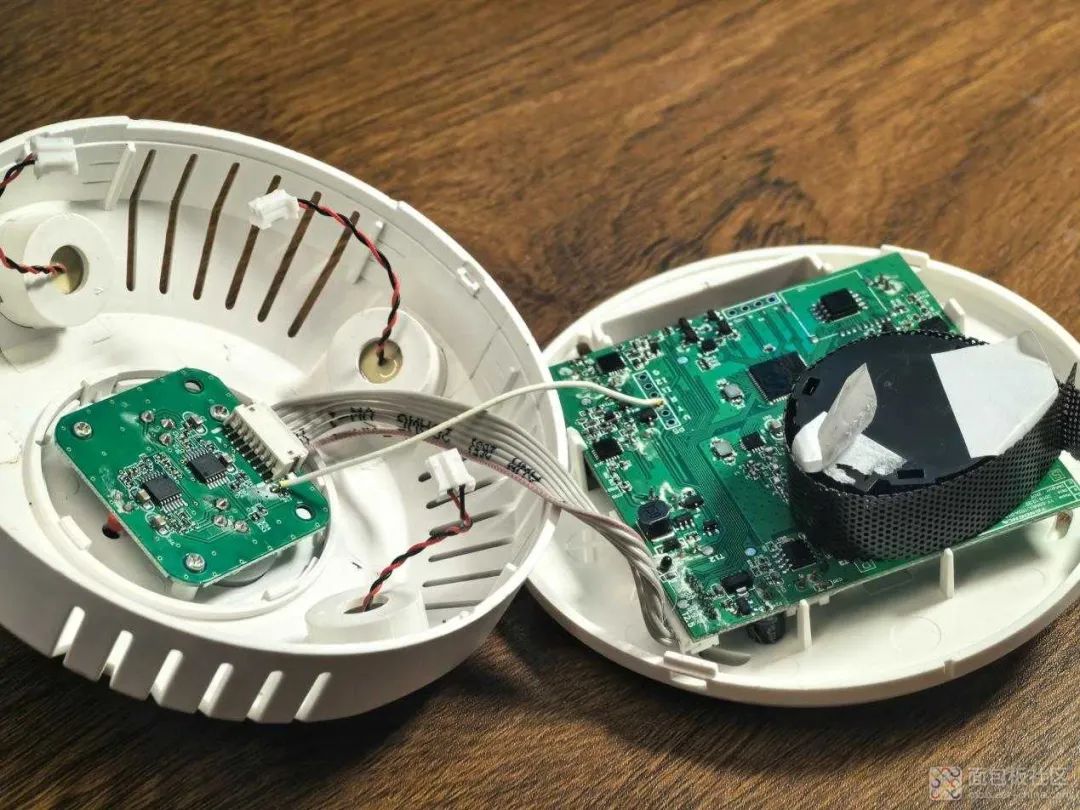

我们取下三个超声波接口便可以把它打开。左侧是盖板，上面固定着几个传感器，右边是主控制板，上面有一个黑黑的，应该也是什么传感器。
我们拉进来看这个红外热释电小板，它通过一个线排连接到主板上，板子上的两颗芯片，一个负责一边。
稍微使劲变，可以把超声波传感器从机壳上抠下来。
我们猜一下人体传感器小板的螺丝就可以把电路板取下。整个盖板上面这个所有传感器就都被取下。
我们来看这个人体传感器小板，它的下方有两个轻触按键，左右两侧各是一个红外热释电传感器。
取消两个透镜可以看到里面的红外热释电，这两个传感器一个负责一边，两个合在一起可以覆盖360度的区间范围。
两个传感器各负责一边的数据处理。
看我们放大来看思影SGM8044，这是来自圣邦威的低压低功耗运算放大器。

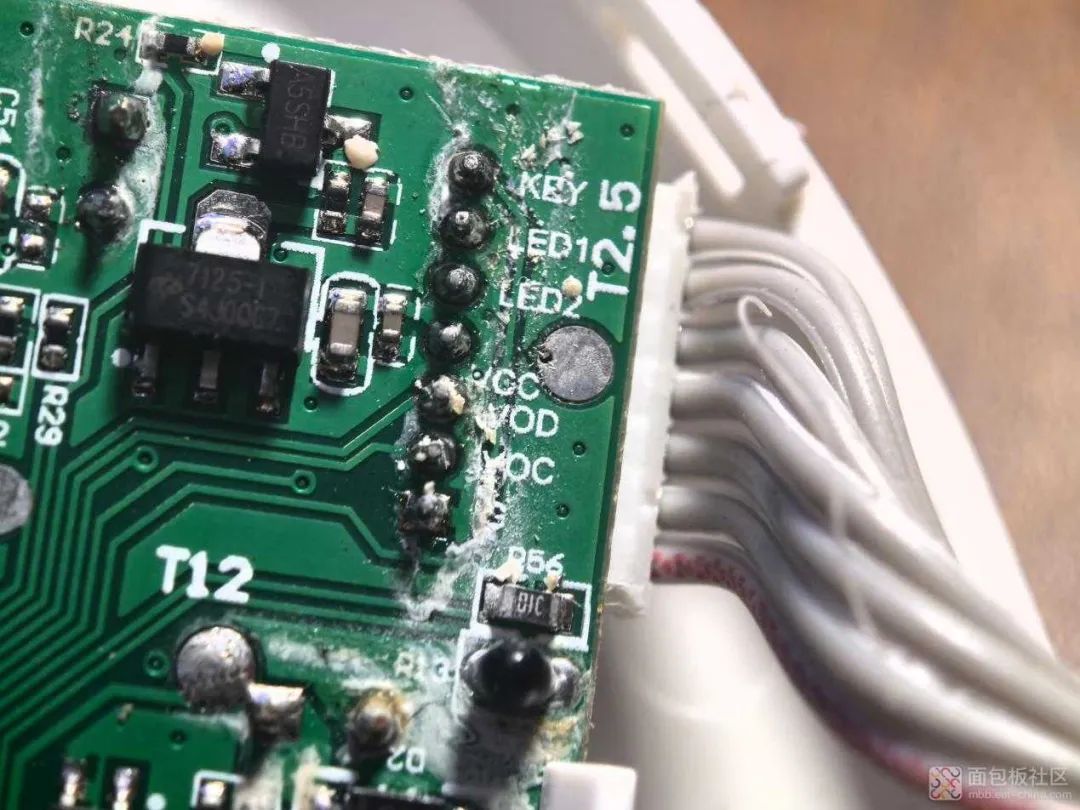

我们在小板子一侧还可以看到有线排的定义。

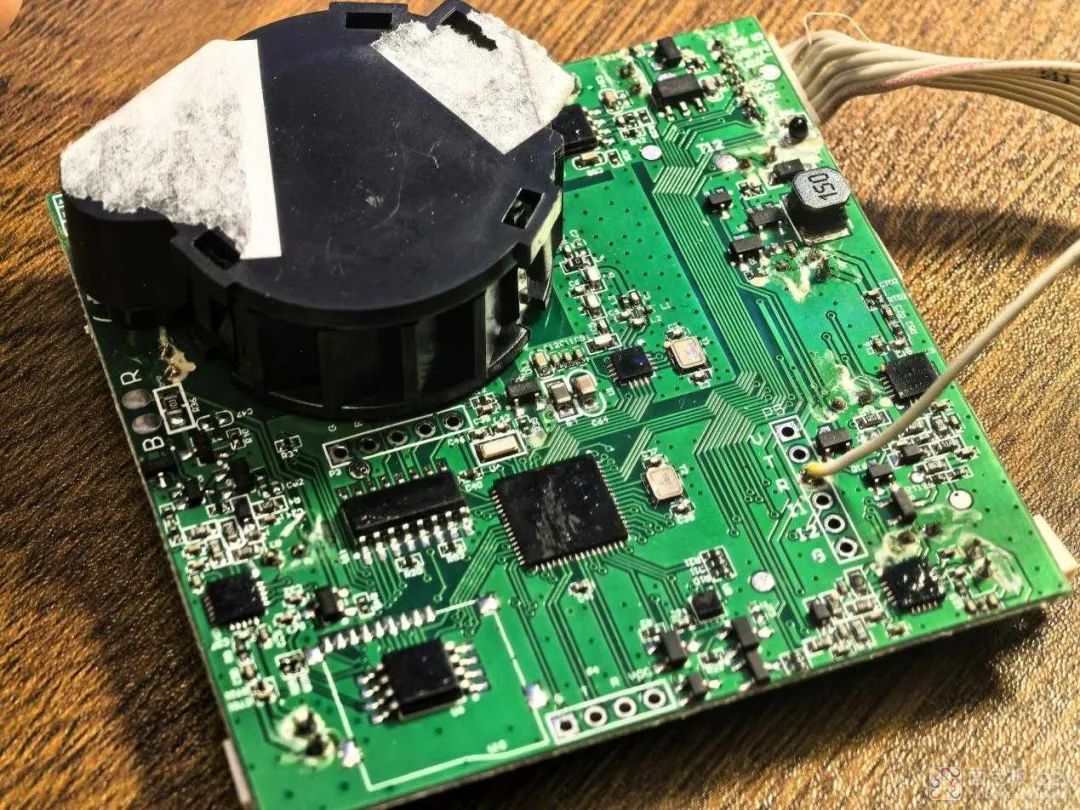

回到主板上可以看到主板上还是有不少的芯片。其中主板上有一个体积巨大的传感器吸引了我，这个传感器通体黑色圆柱，周身有侧向的导气孔。
我们拆掉顶盖来看，这玩意儿的一圈竟然都可以透气，有点像是用来测量空气中颗粒物含量。的这种传感器。
从顶部来看就更加明显了，当空气中悬浮颗粒物比较少的时候，右侧LED发出的灯光直接射到左侧的凹槽里，正常不会被左侧的光电管接收到。当颗粒物逐渐变多时，由于散射效应，左侧的光电管会接收到散射的光线。通过测量接收到光线的幅度便可以测量空气中悬浮颗粒物有多少。
在主板上还有SD卡槽的位置，但是对应的SD卡槽没有贴，在他的焊盘上做了一个惊人的小封装焊盘，用另外一个片子替代了这个SD卡。
想要查找芯片的具体型号，但是整个电路似乎做了防水的处理，所有的芯片上面都糊了一层黑色的胶状物。

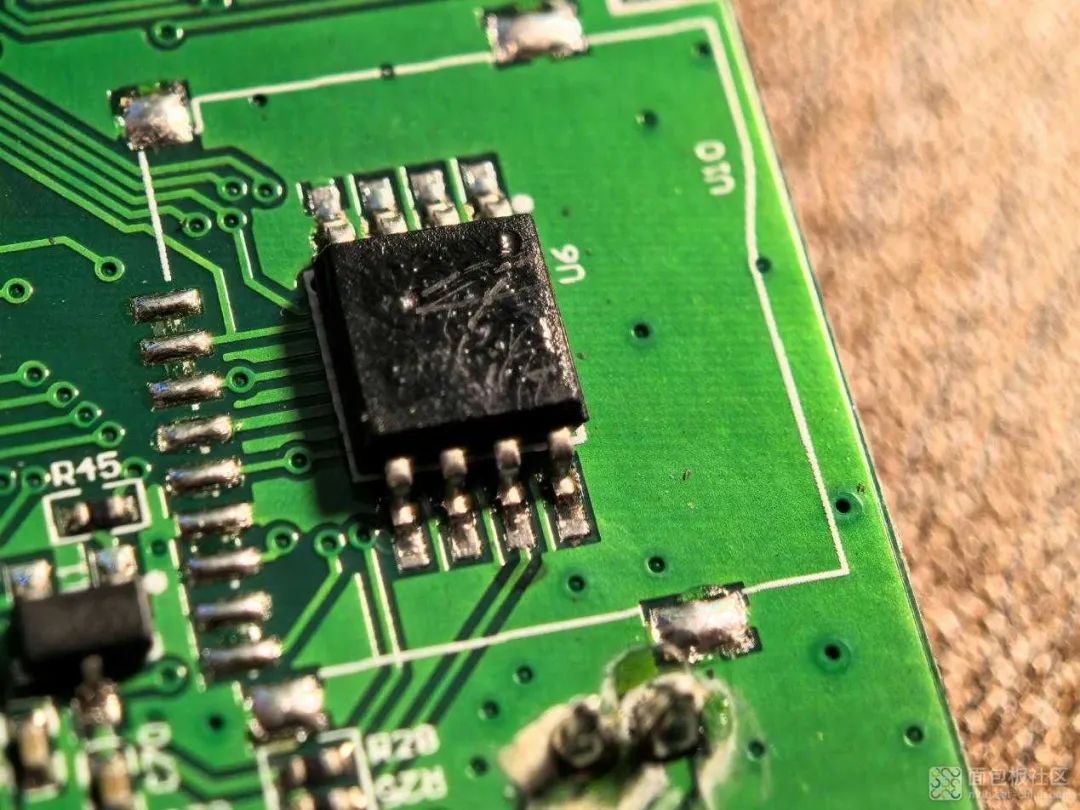

下方这个芯片是连接到超声波传感器上的，每个超声波传感器各有一个这样的驱动芯片，但是遗憾的是芯片被涂了这种黑胶覆盖，尝试着用镊子刮除，但是效果不太好，也没有办法认清丝印。

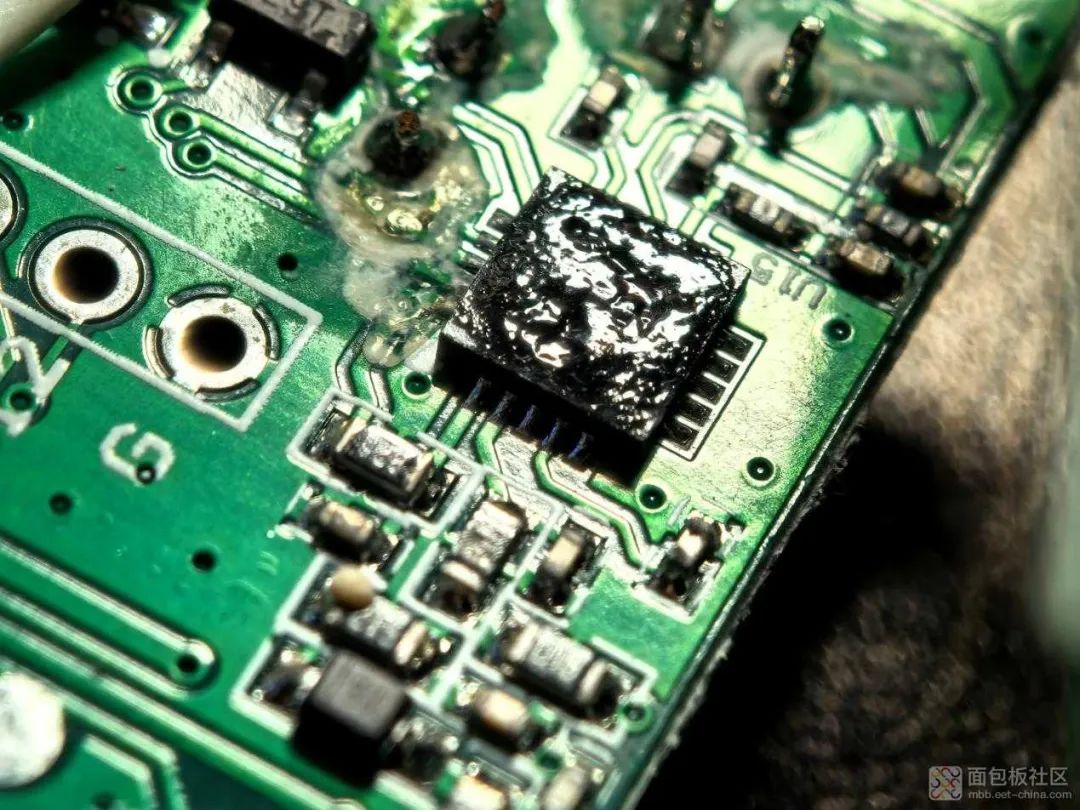

最后便是中间的这个主控，可以看到这个主控的上方和左侧各有一颗晶振。主控的表面也是涂了很多的黑色胶状物，尝试用镊子去刮开，但是好像对表面很容易造成损伤，反而更加难以辨别了。但芯片引脚的数量感觉这个功能也不是多简单。
在板子的一侧可以看到还有一颗小小的NTC电阻，圆圆的直接焊在板子上，还是蛮可爱的。
在反面的超声波驱动这里可以看到，紧靠着接口的地方是有一个电感，这里应该是用来谐振的吧，没有做过类似的电路设计，具体的用途不太清楚。
最后我们把机壳重新装上去，等买的电池到了插上重新测试一下看看能不能在手机上连接到。
这个产品看用料的话还行，不是特别的垃圾，但是做出来的功能以及效果就不得而知了，也没有通电测试成功。片子防伪做得也特别严，没法查到一些资料，难搞难搞。
