拿到一个5天线的WIFI6路由器。

设备型号是ZXHNE1630。

背面有四个网口，其中左边第一个是WAN，剩下三个是LAN口。右边是RESET按钮孔和MESH按钮，看起来这个可以一键MESH组网。最右边是DC电源插孔。

一般不同的口会用不同的颜色做区分，这个路由器上LAN口和WAN口全是灰色的。

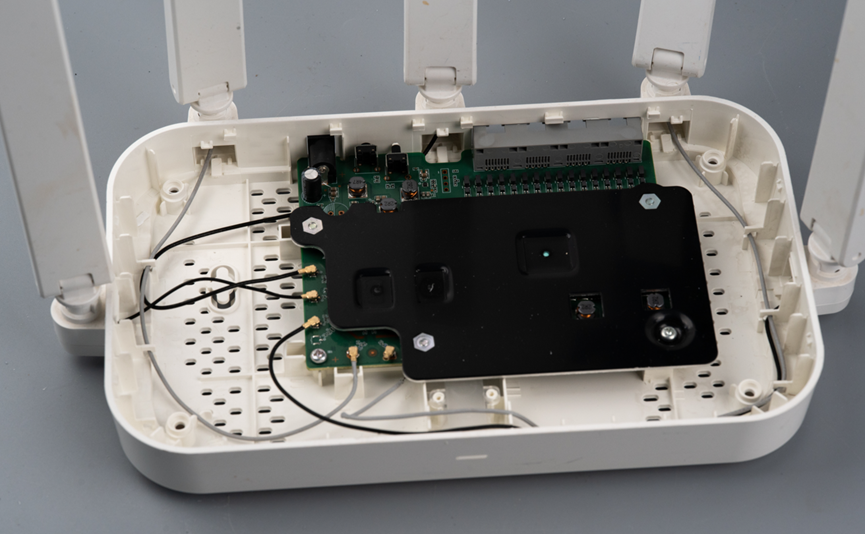

拆解。发现电路板上固定了一个金属散热板。

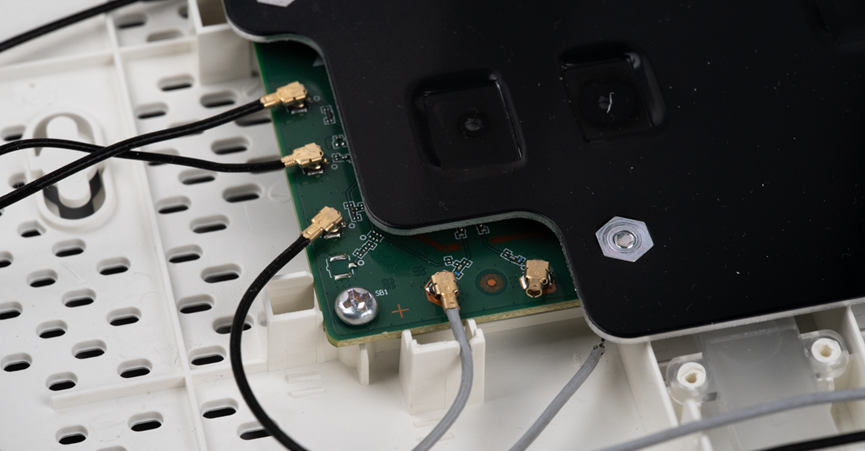

五根天线其中一根从iPEX连接器处断掉了，可能是我不小心拽掉的。

先把电路板和金属散热板从塑料壳体里拆下来。

拆掉板子背面的几个螺丝，就可以把金属散热板从PCB上分离下来。

顺便看一下板子背面只有一颗铠侠的NAND Flash芯片，型号是TC58BVG0S3HTAI0，存储容量为1Gbit，封装TFSOP-48。

板子正面。

CPU是中兴自己家的，型号是ZX279128R，这是一颗A9双核SoC。

CPU匹配了25MHz的外部晶振。

ZX279128R内部集成了4个以太网PHY。这里留意到，CPU的PHY上引出以太网信号到RJ45网口之间没有使用传统的以太网变压器。而是采用了电感型CHIPLAN的方案。

其中前面这个电感是共模电感，后面尺寸稍大的是贴片微型网口变压器。

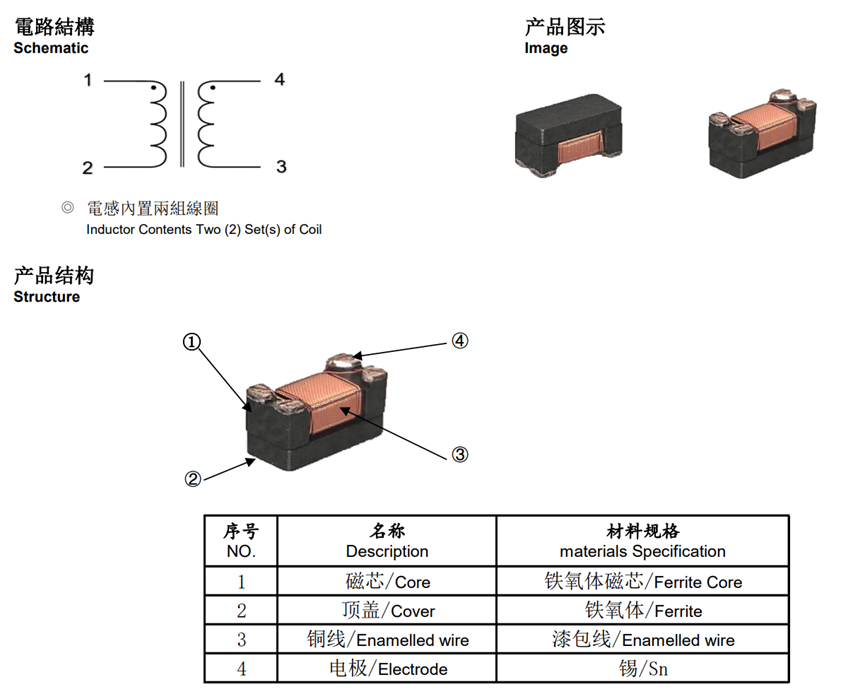

这种贴片微型网口变压器的封装形式和尺寸见上图。

更详细的引脚说明。这种LAN CHIP型变压器也有6个引脚的带中间抽头的产品形式，具体可以根据需求选择。

原理图中把2和4引脚连接再一起再接到隔离地，就构成了一个有中间抽头的网变，这是单口10M/100M的图。

注：以上三张图片引用自PSTFAQ3416-600T020的数据手册。

相比传统的网口变压器，这种尺寸特别小，几乎不占地方。

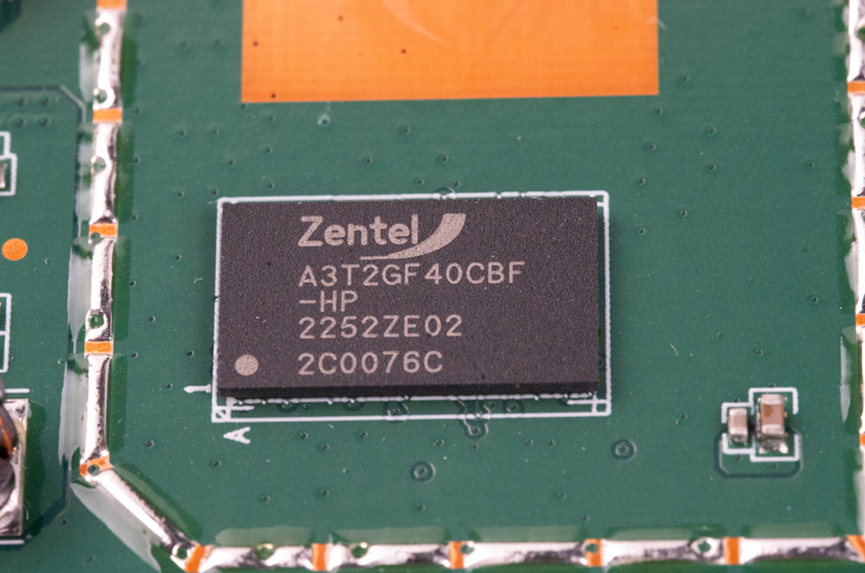

内存颗粒用的是来自力积电子的A3T2GF40CBF-HP，2Gb DDR3颗粒。

这一块是无线射频相关电路。其中MT7916AN是一颗无线基带芯片，而MT7976DN是一颗无线射频芯片。

其中MT7976DN集成了功放PA和低噪放LNA，所以在上图中可以看到几路天线都是从MT7976DN引出的。

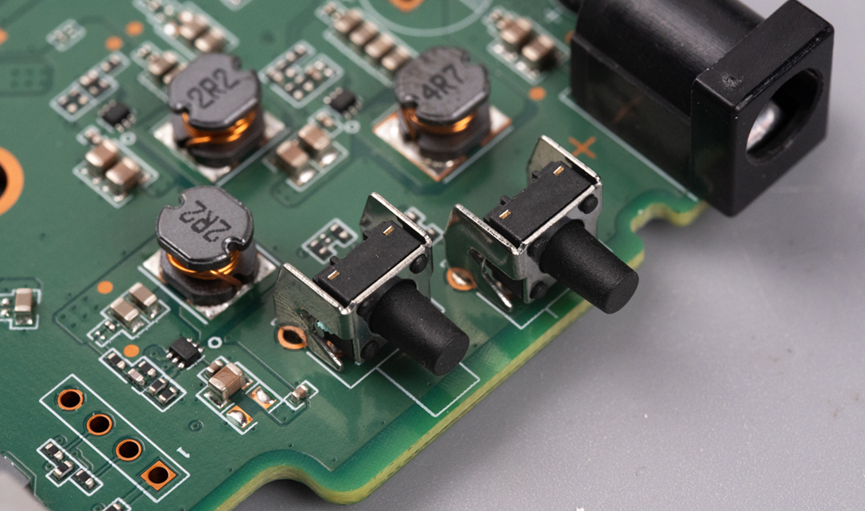

电源输入及电源降压，

RESET按键内缩，这样必须使用一根针插入孔内才能操作复位。

我留意到这个板子上用的DC-DC封装都特别小。这个DC-DC的封装形式是SOT-563，尺寸非常小，只有1.2mmx1.6mm，Ti的TPS562203DRLR用的就是这种封装。

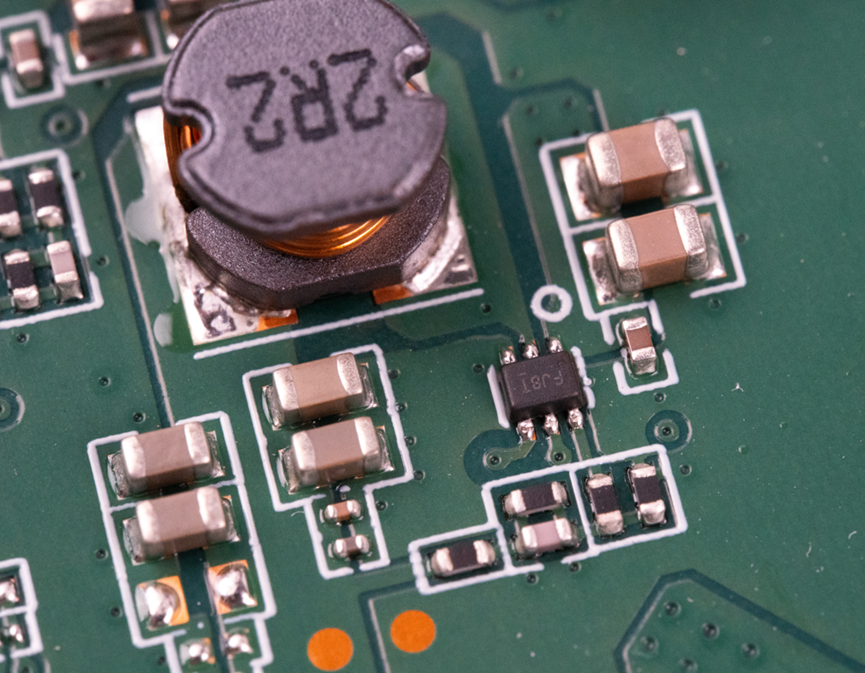

但是这个路由器板上的这个DC-DC，丝印是FJ8T的，我找了好久却没找到对应的型号。

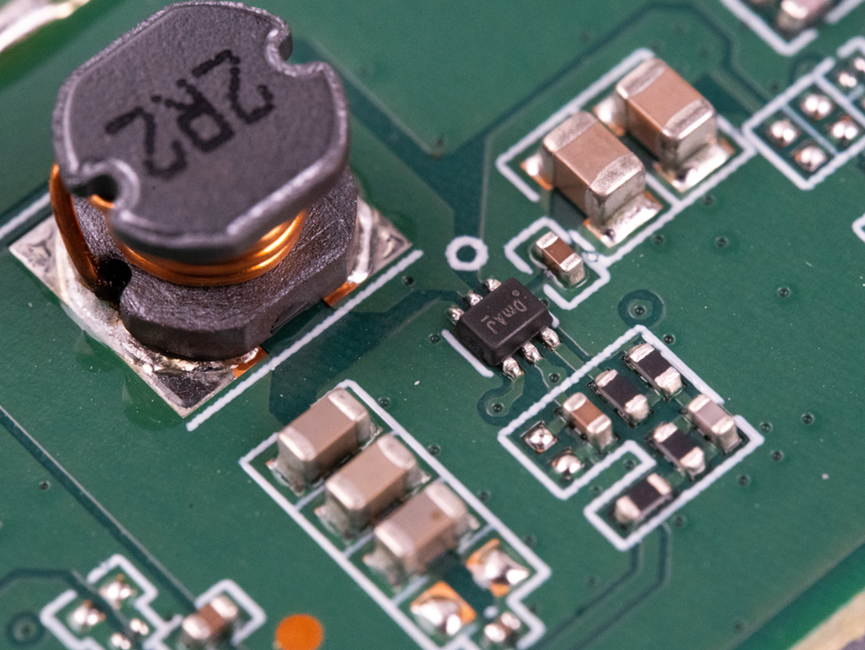

另外还有一个相同封装的DC-DC，丝印是DMAJ。

以上就是整个路由器的拆解过程。和之前拆过的路由器相比，最大的区别就是这路由器的网口变压器采用了电感型CHIPLAN。关于网络变压器，有群友写过一篇非常专业的文章，大家感兴趣的可以看看：一篇文章彻底搞懂：以太网变压器的原理、应用、EMC等知识！后面我也会出更详细的文章来和大家讨论CHIPLAN，欢迎大家持续关注。
