玩手电筒的原因，不得不买一个锂电池充电器。

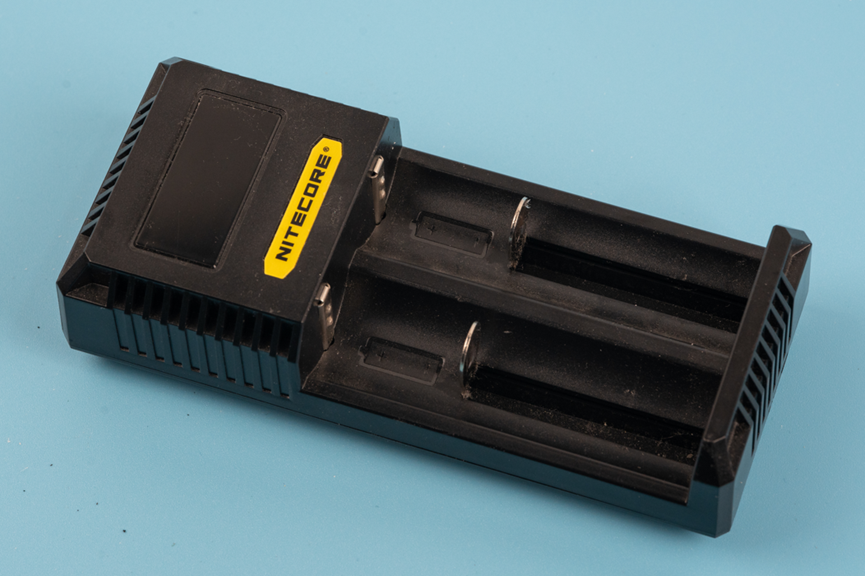

最后选了一个奈特科尔的2充电位的充电器Ci2。

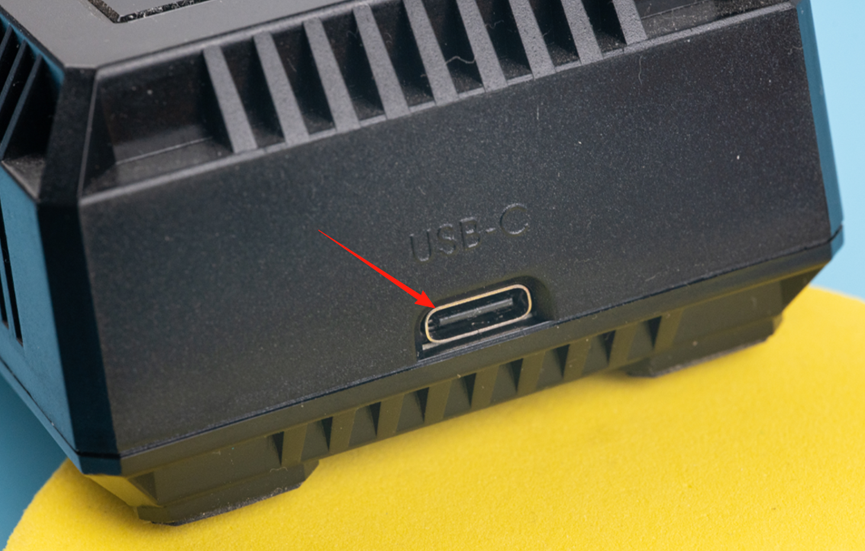

充电输入口是Type-C。

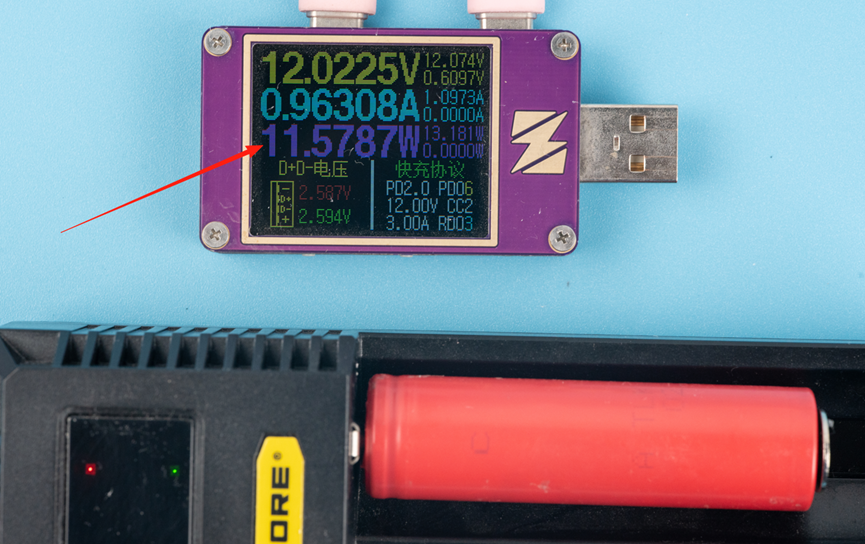

经过测试发现，充电功率最大11.6W左右。

看参数最大可以做到18W，不知道我这边为啥没测到这个数值。外壳上有EC和FC认证的标识。

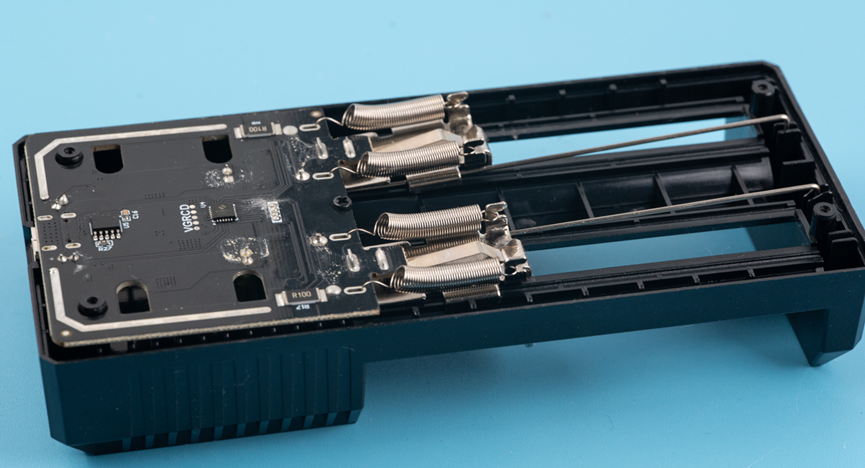

拆开之后，内部结构是这样的。每一个充电位上有两根拉簧。

拉簧有两个作用，提供拉力从而卡住电芯、充当电池负极连接线。

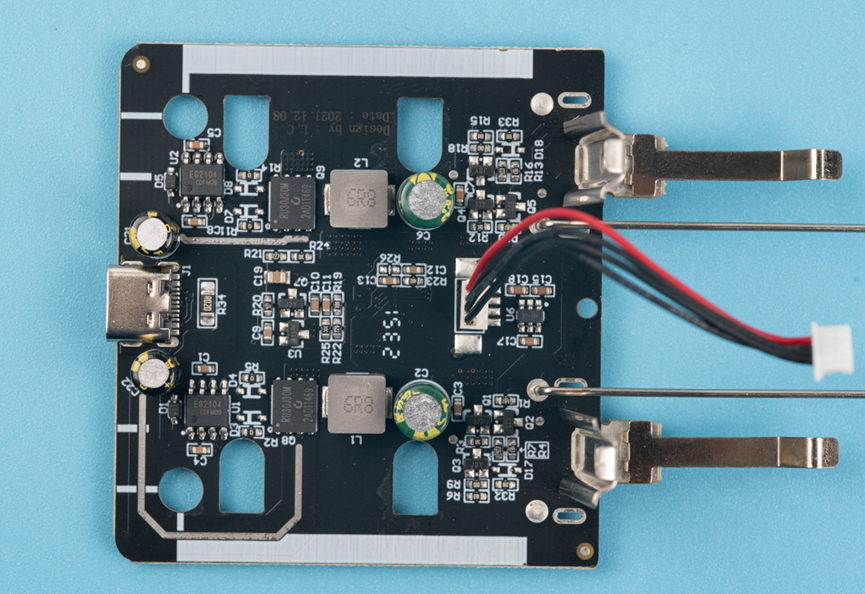

电路板正面视图。黑阻白丝PCB看着做工还可以。

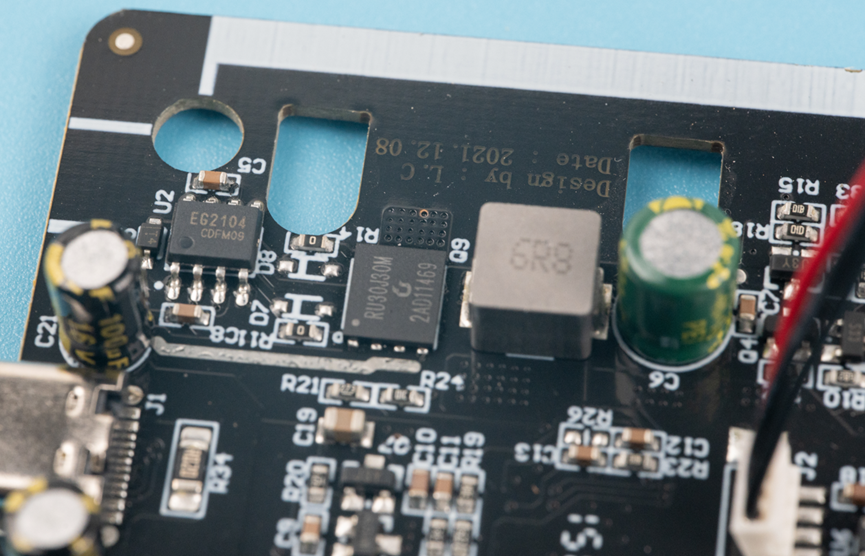

来自屹晶微的EG2104是一颗600V半桥NMOS预驱动器。用来驱动来自锐骏半导体的2合一NMOS器件RU30J30M。

这颗RU30J30M数据手册的扉页部分内容。

板子另一侧是同样的两个器件，看来每个锂电池充电位都是这样设计的。

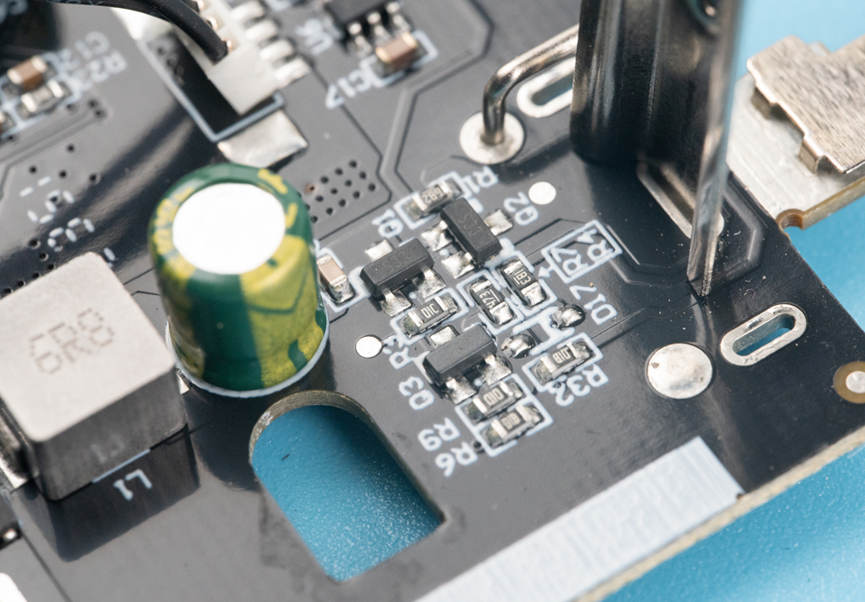

预驱和MOS后面还有电感、电容等一些器件，用来实现锂电池充电。

这时候翻看板子背面，中间有一颗MCU芯片，看丝印，旁边引出的测试点是SWD烧录调试口，估计这个芯片是32bit MCU。两边的每个充电通道上都有一个100毫欧采样电阻。

这个MCU的型号是BAT32G133GC，来自中微半导体的CM0内核的32bit MCU。它集成了12bit ADC、温度传感器、比较器、可编程增益放大器等等，所以比较适合用来做充电管理这一类产品的控制芯片。

而且看温度范围，这芯片居然做到了-40~105℃，还是挺不错的。

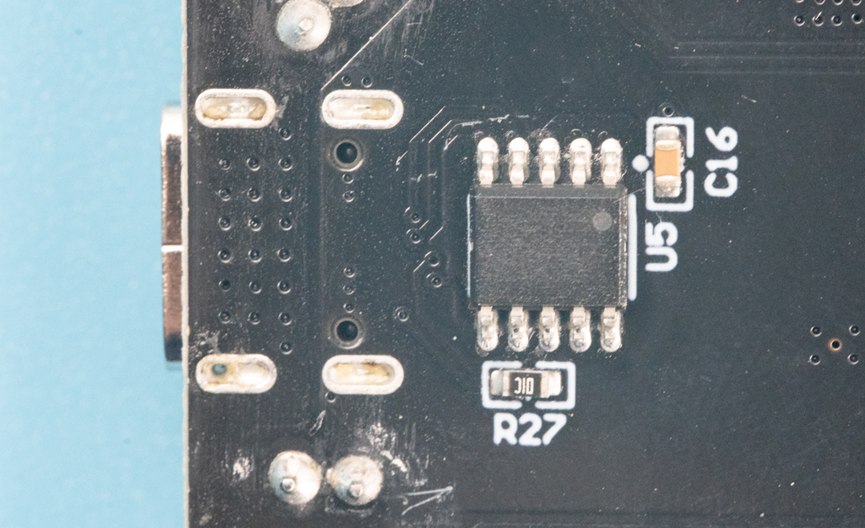

这是一颗PD协议芯片，用来处理USB2.0和CC信号，实现从充电头获取9V、12V等电压输出。

这颗协议芯片虽然把丝印打掉了，但是看走线，CC1和CC2以及USB信号的连接方式，大概能看出这是来自南京沁恒的CH224K。CH224K最高支持PD3.2 140W功率、并支持单电阻配置、IO电平配置及I2C配置。芯片集成度比较高，可以用于无线充电、小家电、锂电池电动工具等各种场合。

主板上有一个4P排线接到了指示板。

指示板背面，生产周期是23年51周。

正面用了一颗74HC164D，这是一个串入并出移位寄存器，在这里的主要用途就是扩展出8个IO用来点灯。

至于这个A和B的信号怎么给，才能做到每个通道的4个指示灯在接入电池充电的时候能不断亮灭提示充电状态，同时最底部的灯常亮用来指示现在已有电量，这一块懂数电的可以研究一下。

壳子里指示灯对应的位置有一个窗口。

窗口处采用了一个黑色半透明的材料。

这个半透明材料遮光性比较好，这样刚好保证指示LED亮了之后能看到且不刺眼。细节处理非常好。

充电器这种产品，如果在电商平台搜，可以搜到很多销量很高的，那种虽然价格便宜，但是做工用料也很差，所以我最终选择这种小众产品，由于奈特科尔是做手电筒的，这种充电器算是周边产品，所以做工用料确实非常扎实。如果只看价格，可能会比市面上同类型产品贵，但是再看看性能，你就会觉得它真的是性价比很高的产品！
