一款无线便携式 Wii 游戏机

“ Xii-Boy Ultra 是一款小型便携式 Wii 游戏机，采用垂直布局设计。该系统允许用户无需使用焊锡，仅用螺丝刀就能轻松组装和拆卸。”

Xii-Boy Ultra 是一款采用垂直布局、小巧紧凑的便携式 Wii。这第三个修订版提供了所有最新的功能，以及 WireFree 系统，该系统仅需一把螺丝刀即可轻松组装和拆卸，无需使用烙铁。

所有器件都经过了认证和更新，包括可以随时显示电池电量的 PMS2，以及可提供最佳视频质量/兼容性的 RVL-DD。

它还集成了一套使用任天堂 Switch 摇杆的全新模拟扳机系统、用于在线游戏的 WiFi 模块、用于连接原装 WiiMote 手柄的蓝牙等等！

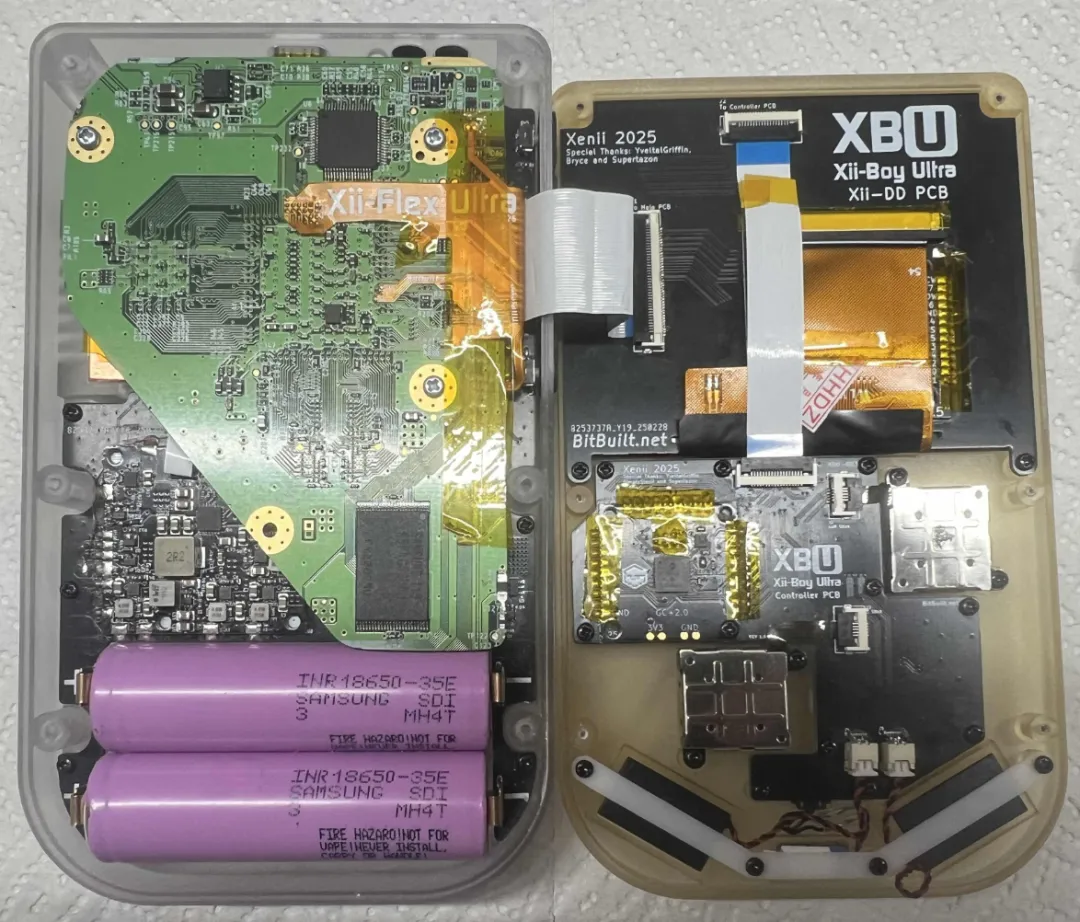

内部照片：

与其他 Xii-boys 对比：

功能参数

- OMGWTF Wii 版

- 145x86x27mm 尺寸

- 3.5 英寸 480p 贴合屏幕，由 RVL-DD 电池供电

- 超级摩擦贴合技术

- 2 节 18650 电芯

- 7000 mAh 电池容量

- PCM 电池保护

- 2 至 3 小时续航

- 包含 7 块定制 PCB

- RVL-PMS2

- RVL-AMP

- GC+ 2.0

- RVL-DD

- 全新 Nintendo Switch 摇杆模拟扳机系统

- 自适应风扇转速

- 升级散热系统

- 按键音量控制

- 按键亮度控制

- 自适应 RGB LED

- 屏幕上显示电池百分比和温度

- 更快的加载速度

- 更佳的手感

- 更佳的视频质量

- 更佳的音频效果

- 定制 ABXY 按键布局

- USB-C 接口，用于充电和数据传输

- 可将 Xii-Boy Ultra 连接到另一台 Wii 主机进行游戏大屏幕

- 3.5mm 耳机接口

- JLCPCB 出品的 Imagine Black 树脂外壳

- 全新电源和同步按钮

- 蓝牙模块

- WiFi 模块 + 天线

- 过温保护

- 过流保护

- 电池保护

- LRA 震动马达

- 无线系统

原理图 & PCB

系统由以下 PCB 组成：

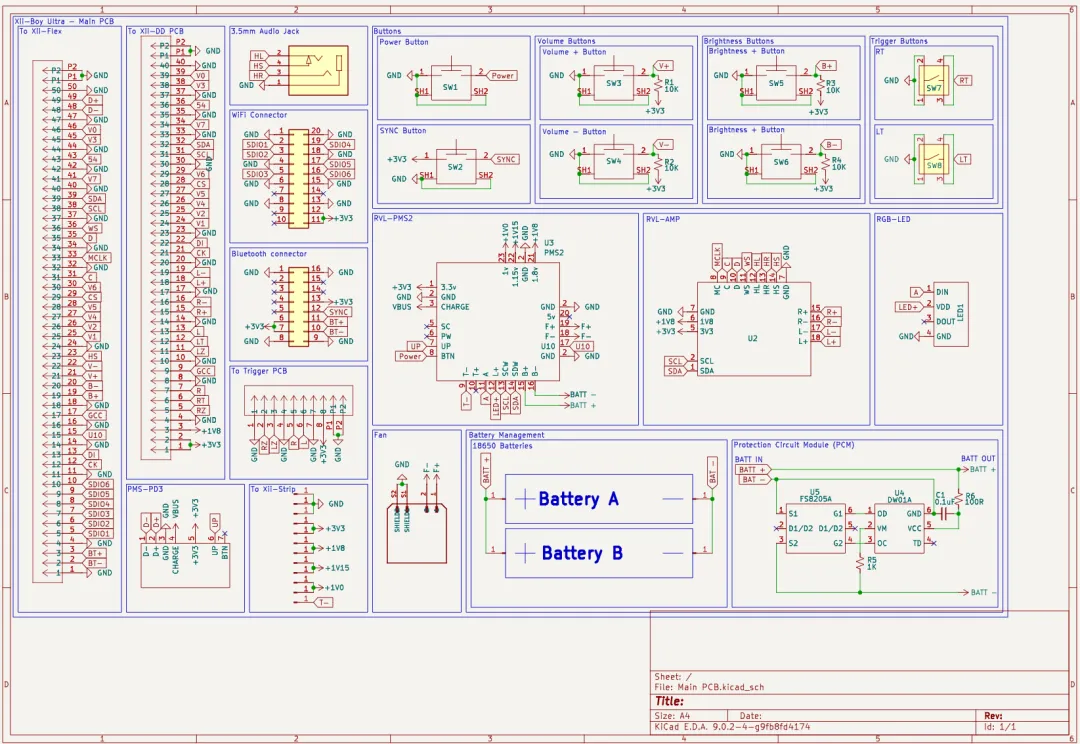

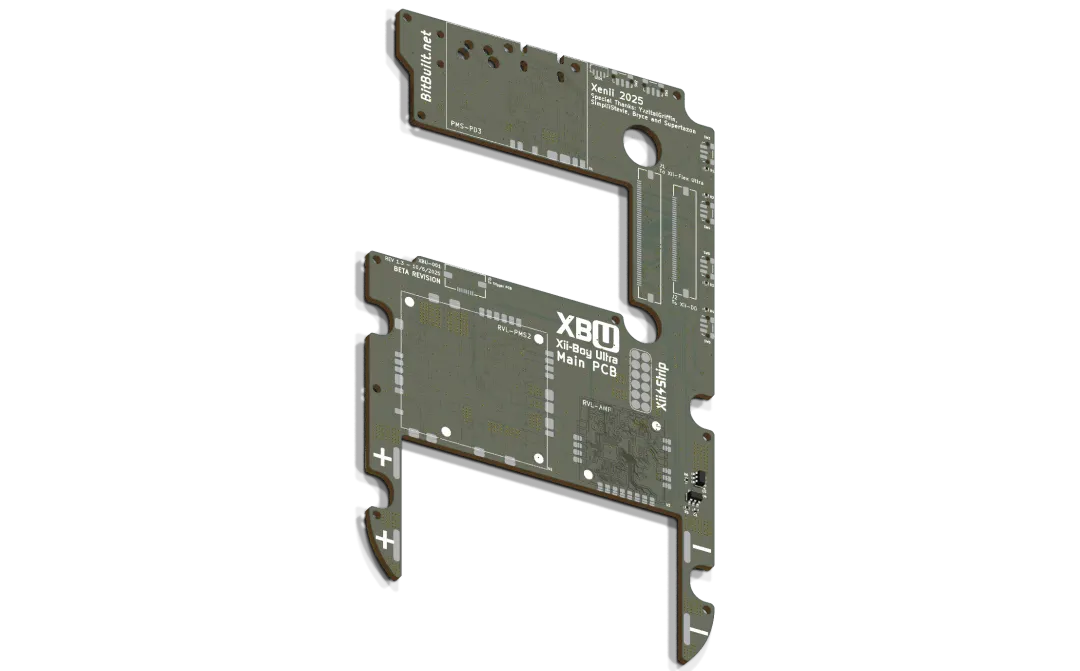

主 PCB (XBU-001):

材质: FR4
厚度: 1.6mm

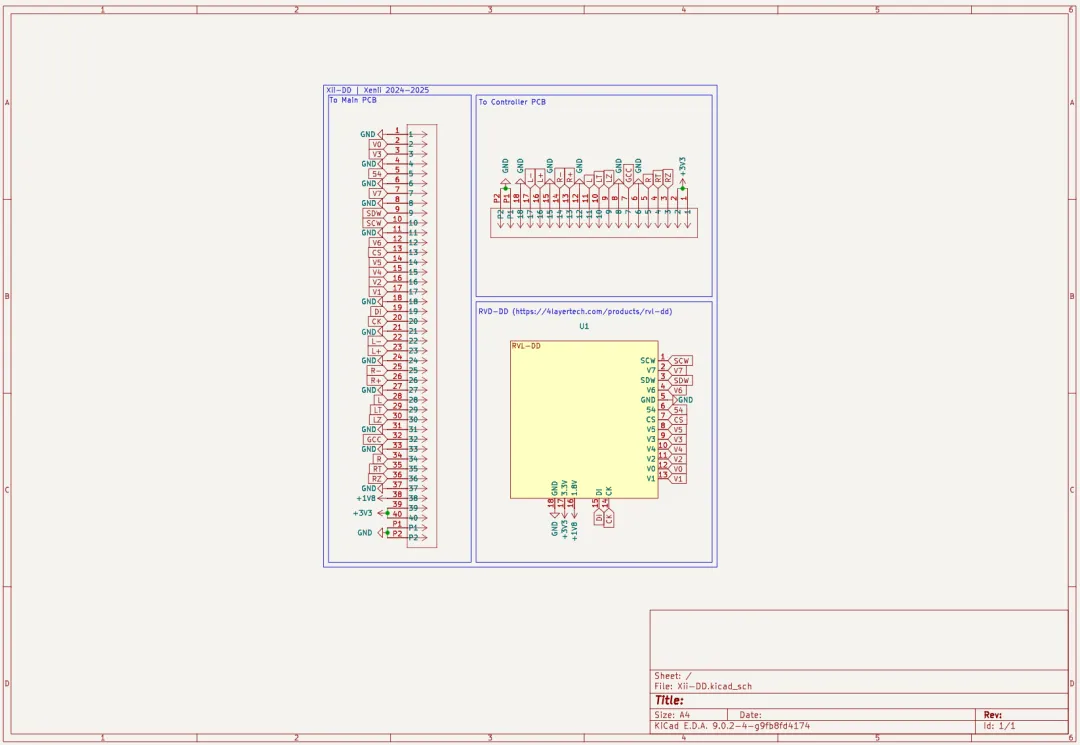

Xii-DD (XBU-002):

材质: FR4
厚度: 1.2mm

控制器 PCB (XBU-003):

材质: FR4
厚度: 1.6mm
表面处理: 沉金 (ENIG)

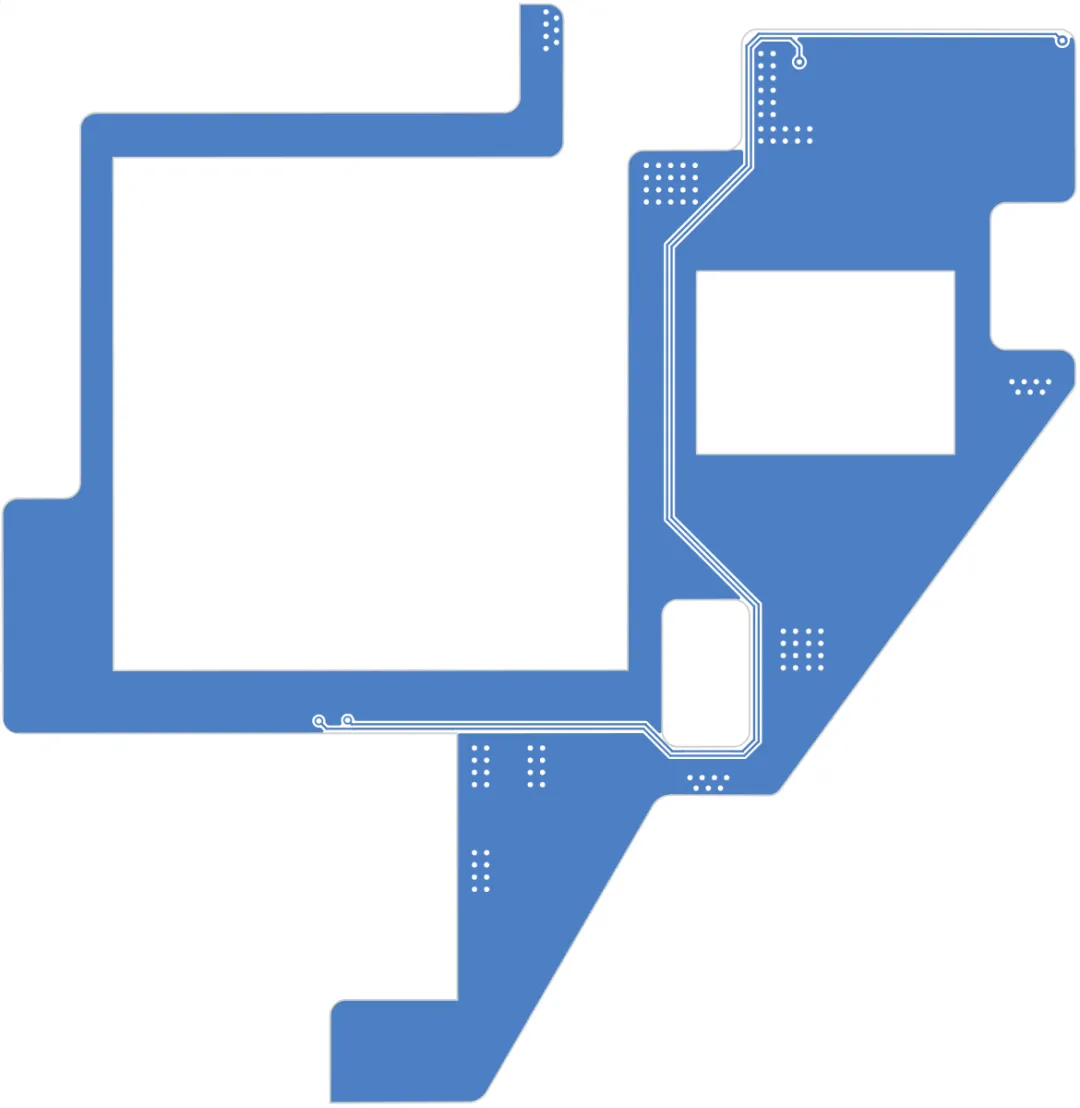

Xii-Flex Ultra (XBU-004):

材质: 柔性 (Flex)
厚度: 0.12mm (💡 0.11mm 也可以，但据一些人说风险更大、更脆弱。我个人没注意到太大差异。)
补强: 是 (YES)，聚酰亚胺 (Polyimide) 0.2mm

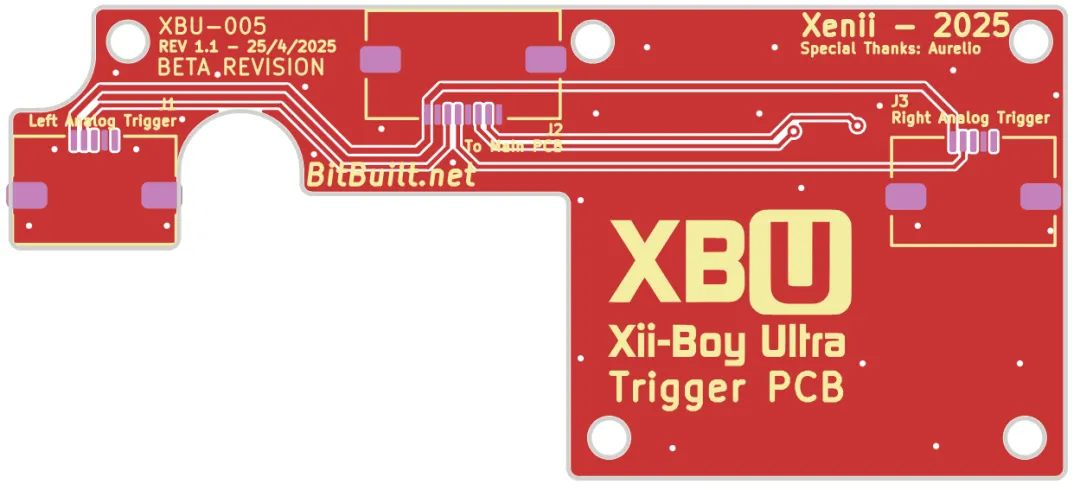

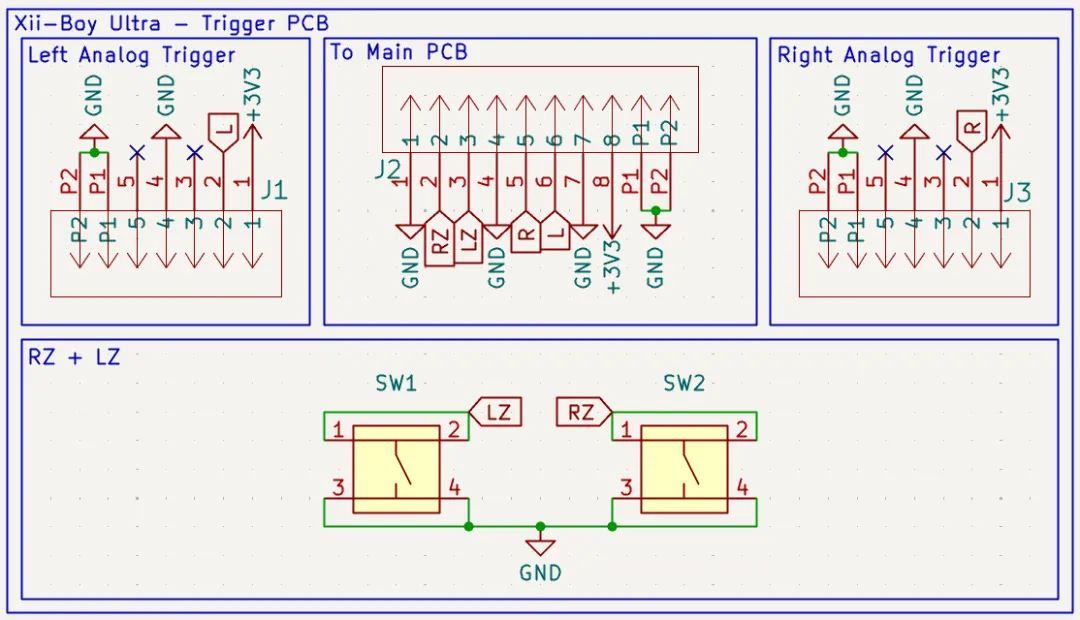

Trigger PCB (XBU-005):

材质: FR4
厚度: 1.6mm

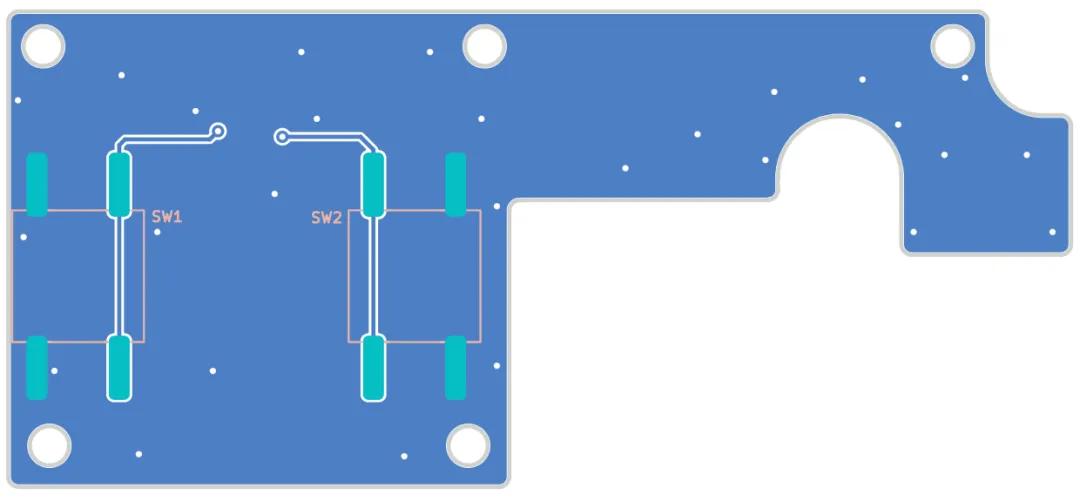

Xii-Strip (XBU-006):

材质: FR4
厚度: 0.8mm

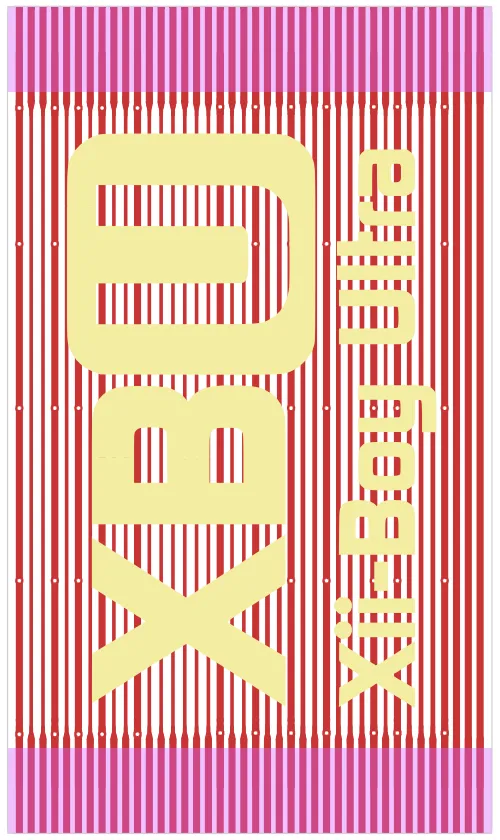

40p 屏蔽 FFC (XBU-007):

材质: 柔性 (Flex)
厚度: 0.12mm (💡 对于这块板，0.11mm 效果也很好)
补强: 是 (YES)，聚酰亚胺 (Polyimide) 0.2mm

软件

Xii-Boy Ultra 运行在 RVLoader 上，这是由 BitBuilt 论坛的 Aurelio 制作的一款出色的自制程序。但是，需要对其进行轻微修改以适配 Xii-Boy Ultra 的功能。

您可以在该仓库的软件部分找到所有新文件:

https://github.com/Xenii1642/Xii-Boy-Ultra/tree/main/Software

GCPlus2.0Update.hex

此文件用于将4LayerTech 的 GC+ 2.0更新到与 Xii-Boy Ultra 扳机系统兼容的新版本。要更新您的 GC+ 2.0，只需将该文件复制/粘贴到您的 Xii-Boy Ultra µSD 卡的根目录。

boot.dol:

此文件用于在 GameCube 游戏中通过按键添加音量和亮度调节功能。要添加这些功能，只需将原文件拖拽替换到 /apps/Nintendont 目录中。

LCDDriver.bit

此文件用于在启动时刷入 DD 软件。RVLoader 中默认存在的原始文件在 I2C 方面存在一个小问题，会导致随机崩溃以及音量或亮度控制干扰。要安装它，您只需替换 µSD 卡根目录中的原始文件。

hud.elf

与 boot.dol 类似，此文件用于在 Wii 游戏中通过按键添加音量和亮度调节功能。要添加这些功能，只需将原文件拖拽替换到 /rvloader/Hiidra/modules 目录中。

安装完所有内容后，安全弹出您的 µSD 卡 / Xii-Boy Ultra 主机。启动它并进入 Settings --> Controller --> Firmware Update。如果一切操作正确，您的 Xii-Boy Ultra 应该会更新。将您的 Triggers mode 设置为 Analog，然后按 Save Config。重启您的设备并进入 Settings --> Controller --> Buttons Tester。您现在应该能看到所有按键和模拟扳机都正常工作了！

通用软件设置

在 Power --> Charge Settings 中，Battery Capacity 需要设置为 7000mAh (或单个电芯容量 * 2，即 3500mAh * 2 = 7000mAh)。
Charging Current 应设置为 3520mA。
Precharge 和 Termination current 应设置为 128mA。
Charge Voltage 应设置为 4200mV。
在 Misc Settings 中，您需要将 Status LED type: 更改为 Adressable Type B。💡 不要更改其余的电源设置。
在 Audio 中，Volume control system 需要设置为 Buttons。💡 您可以根据自己的喜好调整所有设置。我个人将 Status LED Intensity 设置为 5，Rumble Intensity 设置为 60。
