拆解小米空调遥控器：一颗MCU如何搞定全部功能？

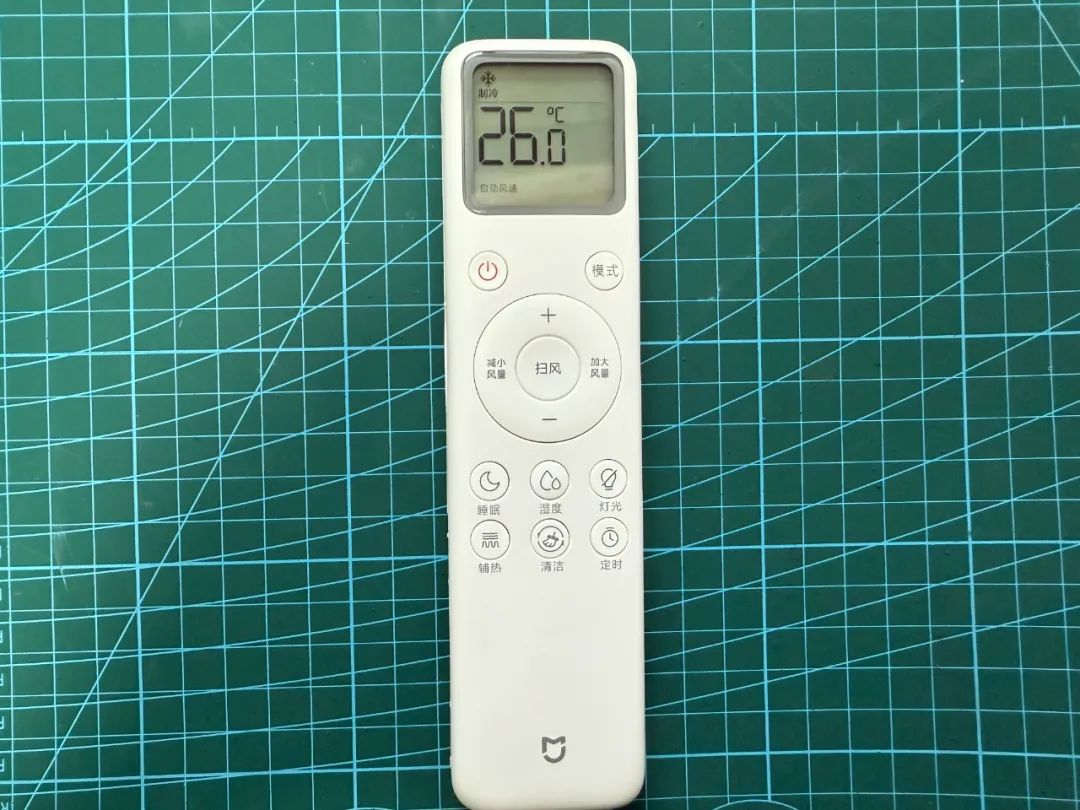

这两天看到家里的小米空调遥控器，好奇以小米的风格会怎么设计整个方案，于是，就把它拆开了。

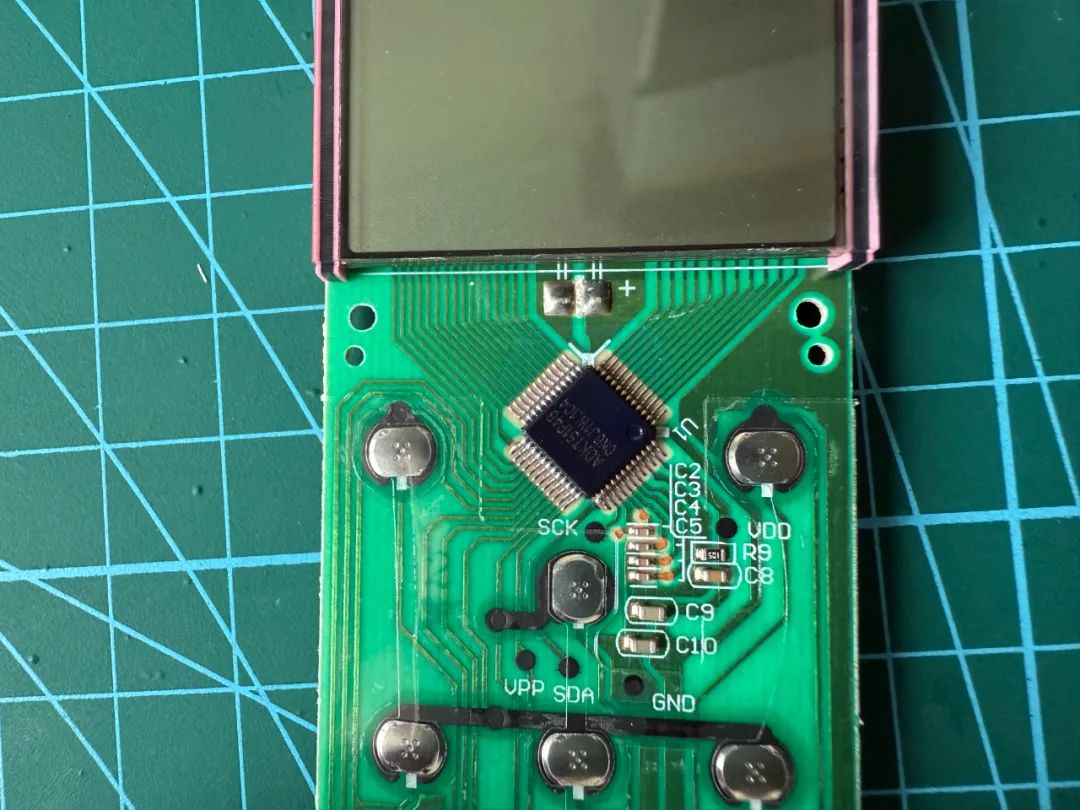

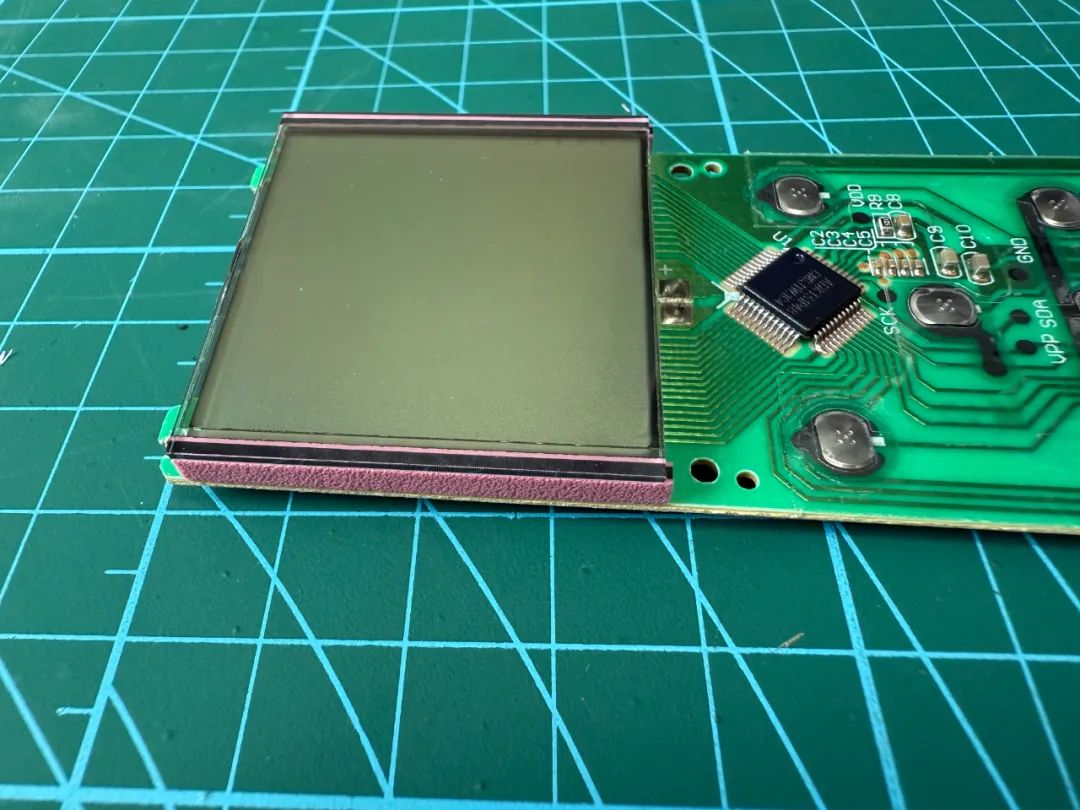

拆开后发现，没有独立的LCD段码屏驱动，没有LDO，没有红外发射驱动电路，发现里面的核心芯片是一颗名为 ADKT51P48 的MCU，外加几颗阻容，就这么简洁。

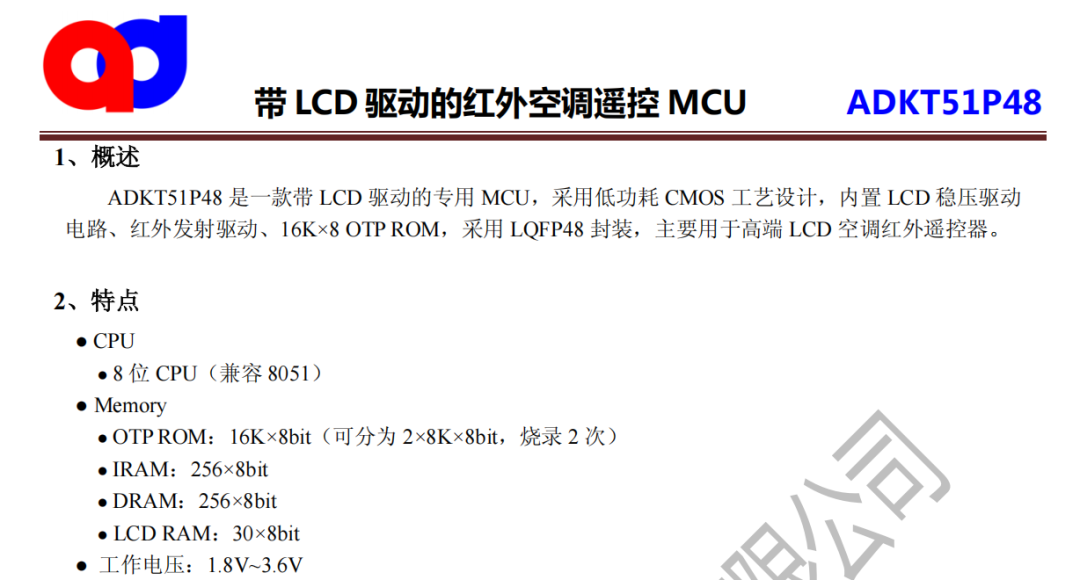

网上找资料，发现这是一颗安广电子的专用红外遥控芯片，别看它小小一颗，却能把整个遥控器的工作全包了：

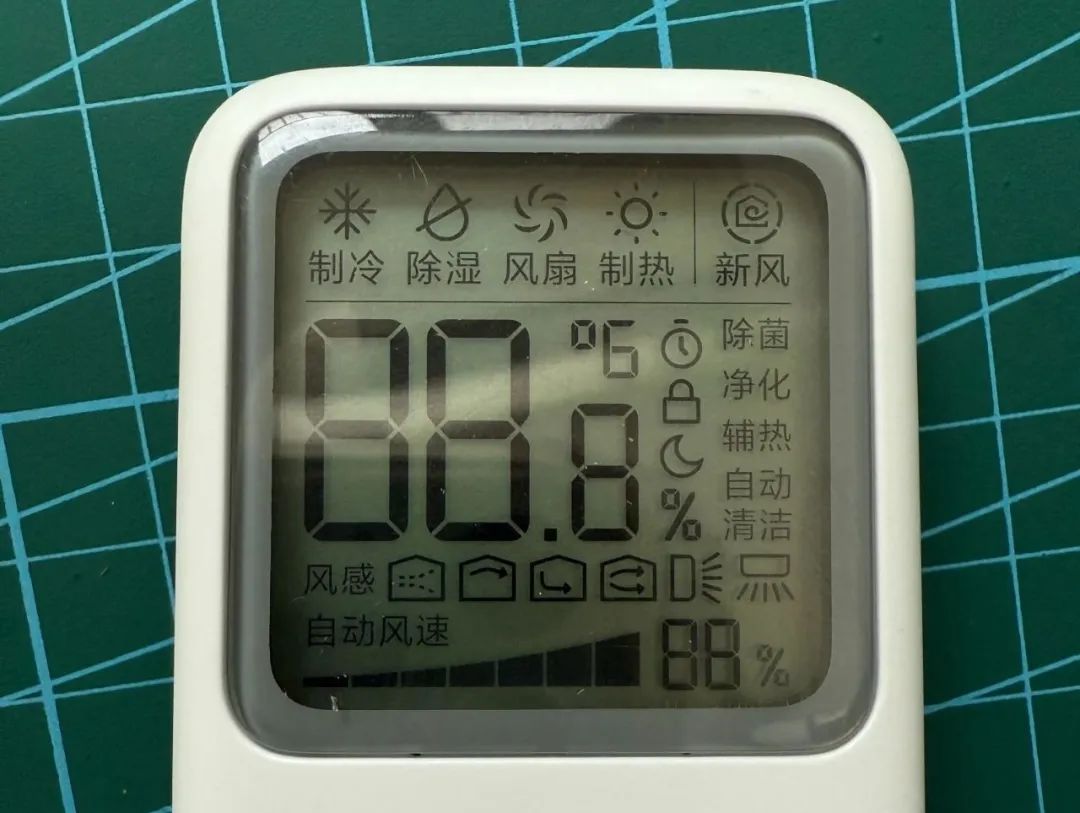

• 内置 LCD 驱动(4×30 段（1/4 duty，1/3bias）)，直接带动段码屏显示温度、模式、风速。
• 集成红外发射驱动，1个I/O灌电流达500mA不用外挂三极管就能推红外管。
• 带遥控载波发生器，生成红外信号太方便
• 还集成了低功耗电路，待机电流极低，非常适合两节AAA电池的遥控器应用。

可以说，这类芯片就是“为红外遥控器而生”，专用、低成本、稳定。

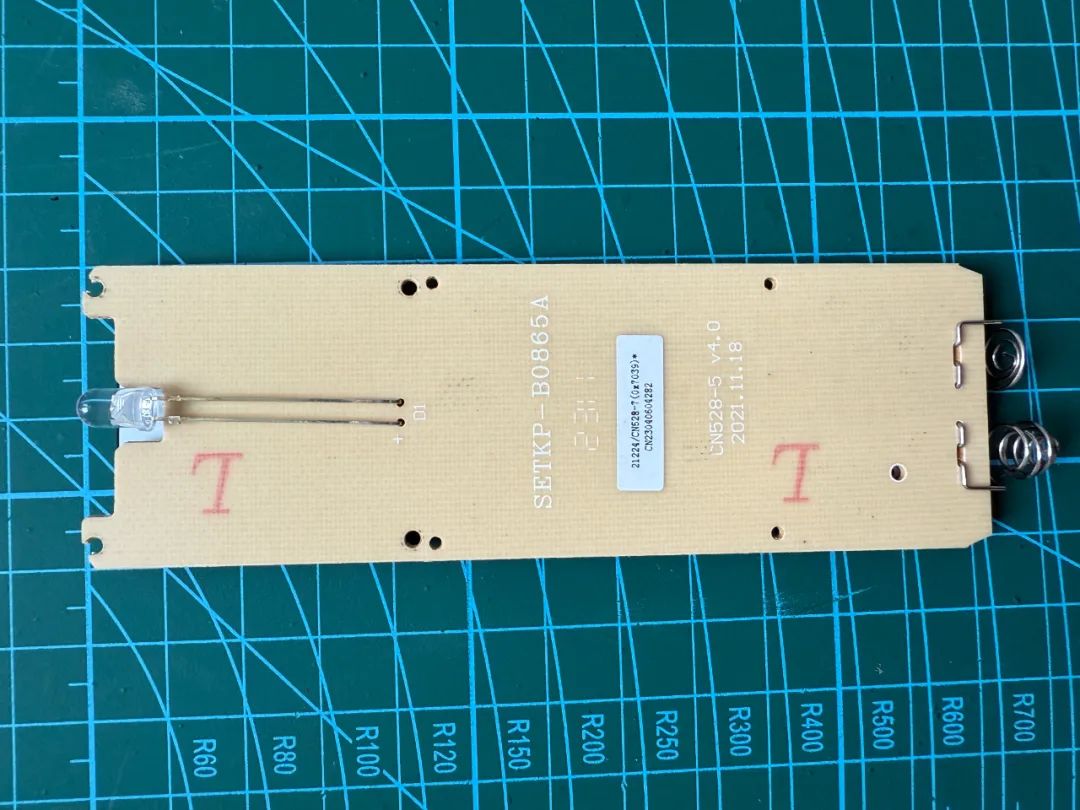

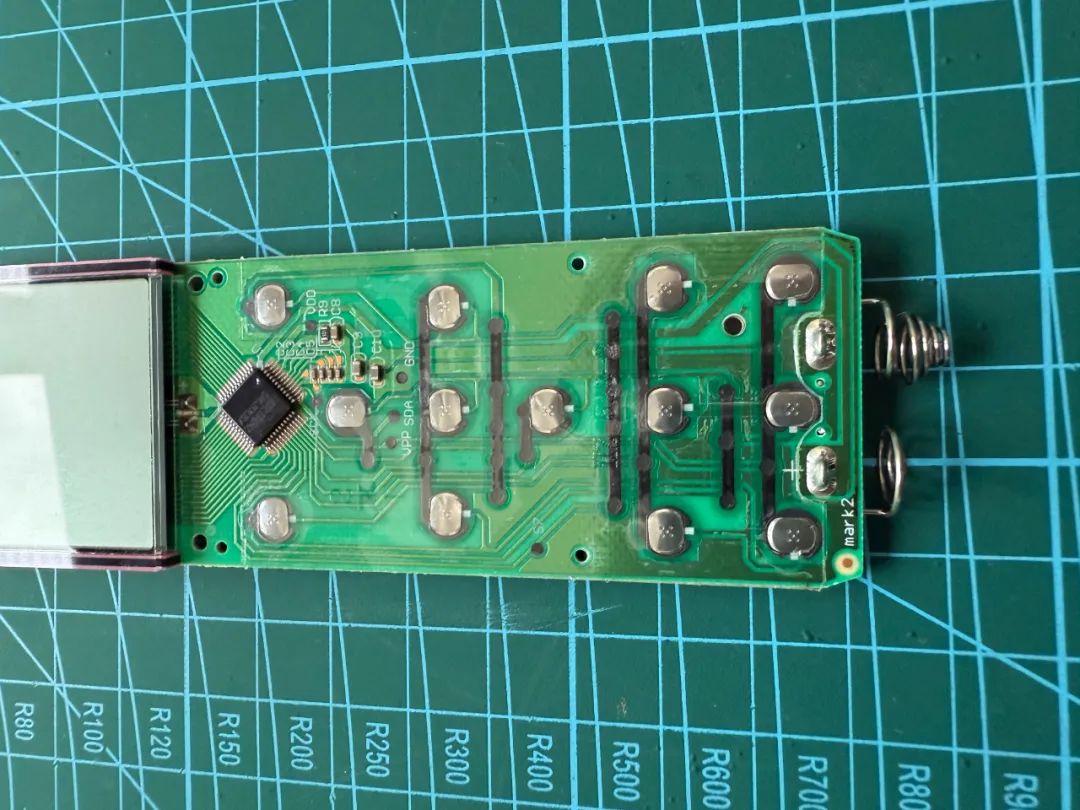

拆解其它角度，整体方案非常简洁了，LCD导电胶条，最大支持4×30 段（1/4 duty，1/3bias）或者 5×29 段（1/5 duty，1/3bias）。

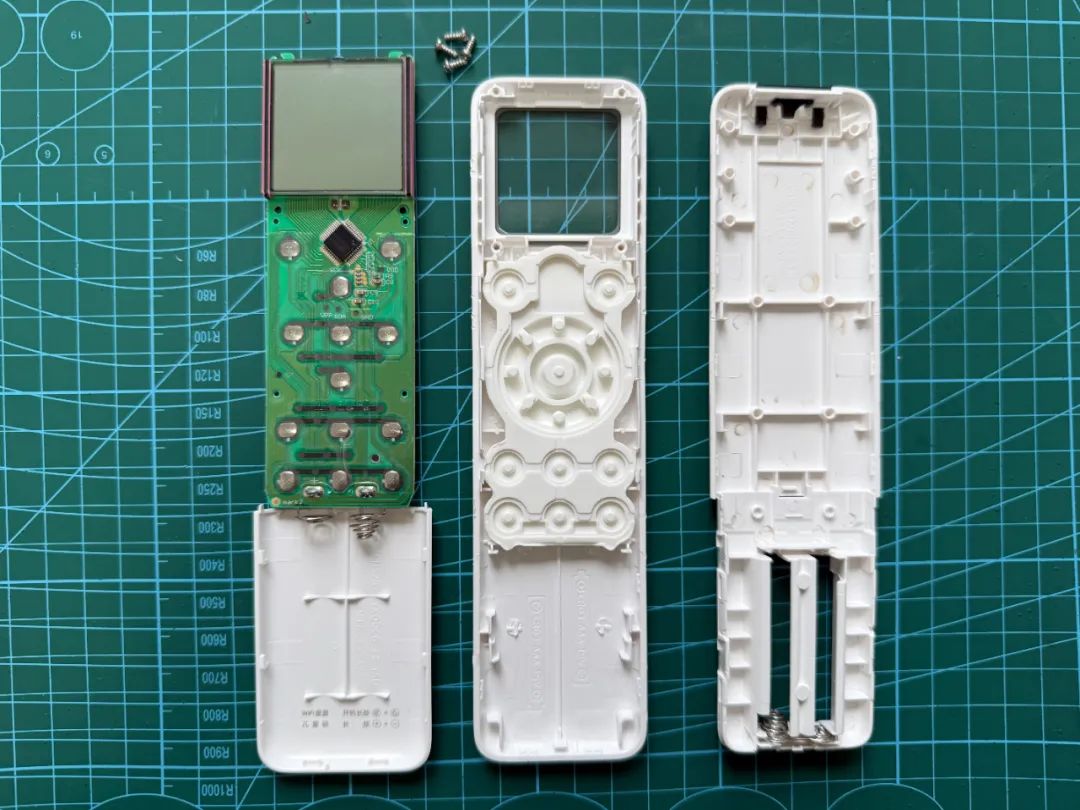

全家福，按钮用硅胶按钮，手感好，塑料件3个模具。
