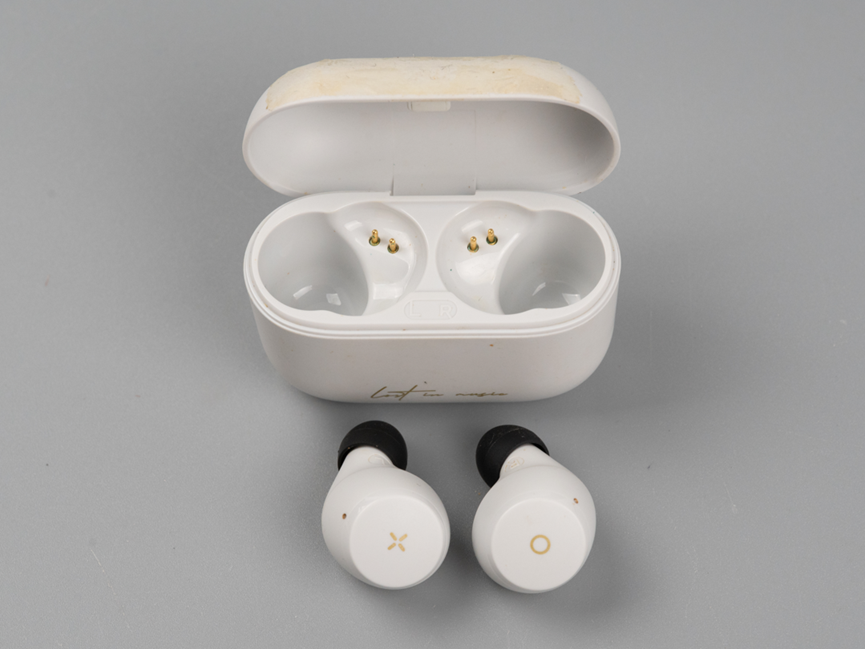

今天来聊聊朋友寄来的这台披着“企鹅”外壳的蓝牙耳机——一开始我还没认出它的真身。

原来这是漫步者的一款蓝牙耳机。

型号是X3。

两只耳机上分别印着“X”和“O”的符号，还挺有辨识度的。

二话不说，准备开拆。

先从侧边这个“R”标识处动手。

这种外壳拿布包着轻轻一磕就分开了。右壳内侧贴有一片FPC蓝牙天线，合盖之后，主板上的天线弹片会正好压在天线触点上，实现信号连接。

取出主板，底下那枚软包锂电池也就跟着出来了。不得不说，真无线耳机里的电池真是小得可爱。

池仓原本安装位置的下方是扬声器单元。从主板到扬声器之间通过FPC软排线连接，连充电触点也是从这同一根排线引出来的。

翻到板子另一面，最核心的器件是高通QCC3020，这是一颗高度集成的蓝牙音频SoC，旁边配套一颗32MHz晶振。最左侧那个金属壳封装的是MEMS硅麦克风。

硅麦克风丝印为“OO22 1531”，具体型号暂时没查到。

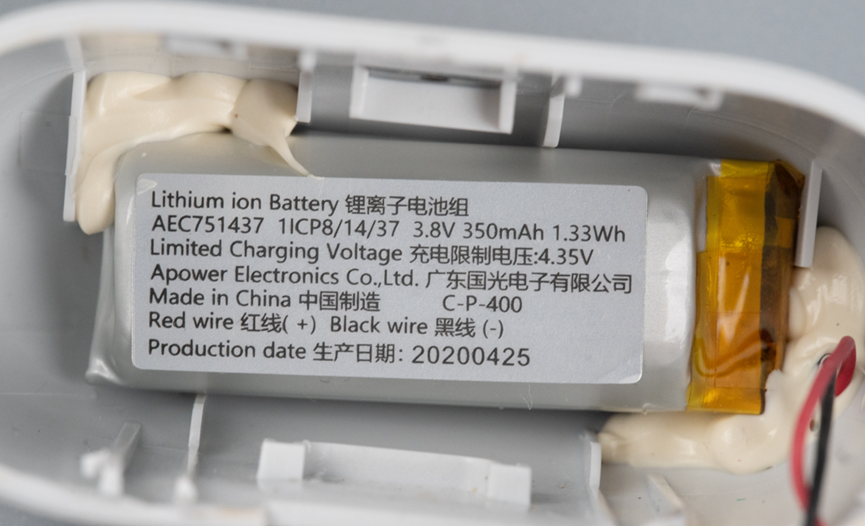

充电舱内部采用的是一块350mAh的软包锂离子电池。

电池保护板上用到一颗我之前没见过的保护IC，丝印为“3T6B N602”，MOS管则是常见的8205双N沟道MOSFET，这组合在锂电池保护电路中很普遍。

充电舱内电路板背面设有四颗PogoPin弹簧针，用于给两只耳机充电。

主板采用16pin Type-C母座，电池管理芯片为微源半导体的LP7801D，SOP-8封装，是专为TWS充电舱设计的方案。

这颗芯片集成度很高，包括线性充电管理、超低功耗升压放电、充电指示灯驱动、输出过压保护等功能，一颗搞定所有。
