朋友送了我一个电动工具锂电池包，略有遗憾是它的接口并非当下流行的大艺A3款，算是小小美中不足。
不过它自带一个DC充电接口，算是一大良心设计——意味着不必依赖专用充电器，随手找个适配的电源就能补充能量，非常友好。
电池额定电压是18.5V，推测应该是5节三元锂电池串联组成的。不过我实测电压只有10V左右……这电量简直比熬夜后的我还虚，明显是亏电太严重，估计有电芯已经撑不住了，正好给了我一个拆解改装的理由。
二话不说，先拆为敬。里面的电路板比想象中要小巧一些，属于深藏不露型选手。
电芯之间有塑料支架负责固定，镍片通过点焊连接，5节18650电池整齐排排坐，结构清晰明了。

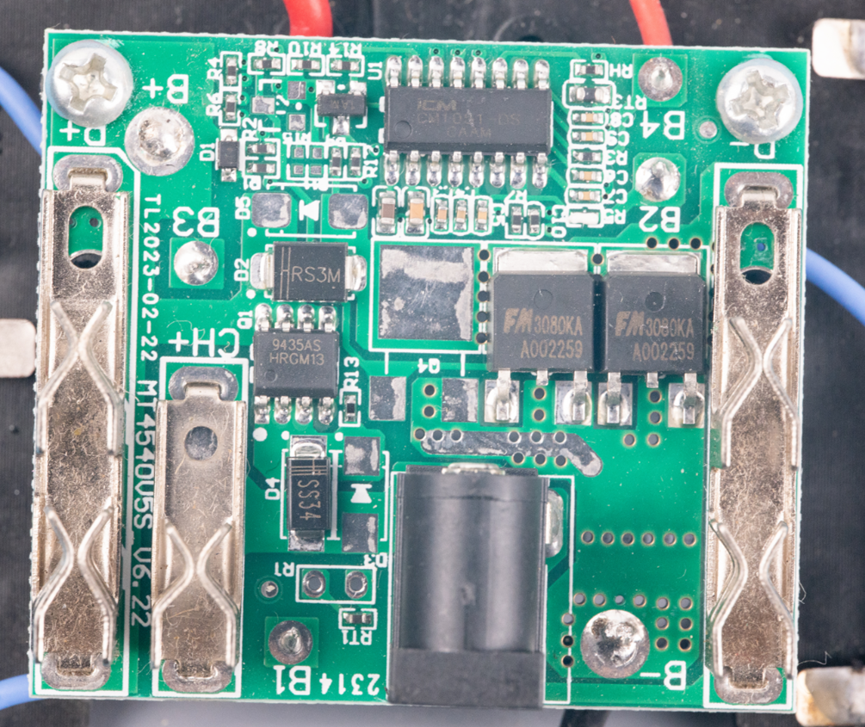

来看电路板上的核心部件——主控芯片是iCM（创芯微）的CM1051，专为5串锂/铁电池设计的保护芯片。它自带高精度电压和电流检测电路，能实时监测每节电池的电压、充放电电流和温度，实现过充、过放、过流、短路、过热等多重保护，常用在电动工具、扫地机器人、UPS等设备中，堪称电池的“全职保镖”。
这是CM1051在充放电回路共用和分开两种模式下的原理图，负责管理能量的进退有序。
对应原理图里的是两枚NMOS管，型号3080K，来自富满。关键参数：30V、80A、3.8mΩ，TO-252-2封装，可以说是电流的高速公路收费站。
还有一颗PMOS，型号9435AS，品牌略显神秘，像是某个不愿透露姓名的高手。

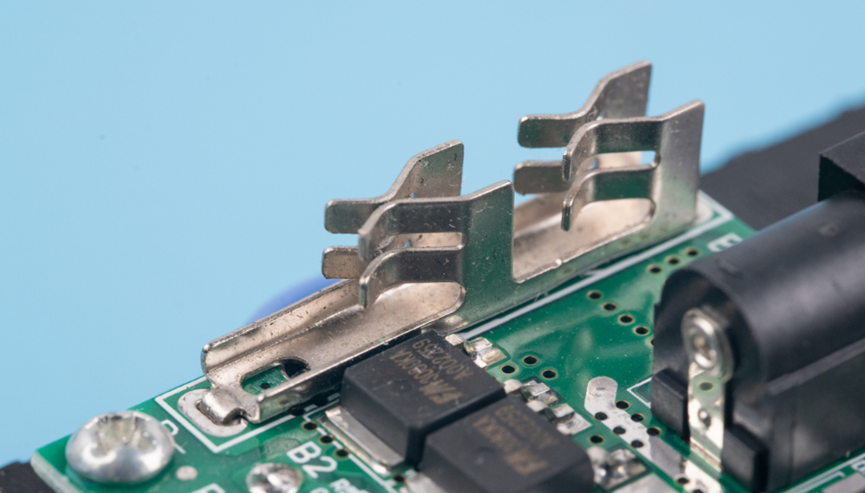

电池输出弹片，负责把电力稳稳地送出去，可谓“电力出口第一关”。
DC充电座细节特写，锂电池的能量补给就靠它了，接口虽小责任重大。

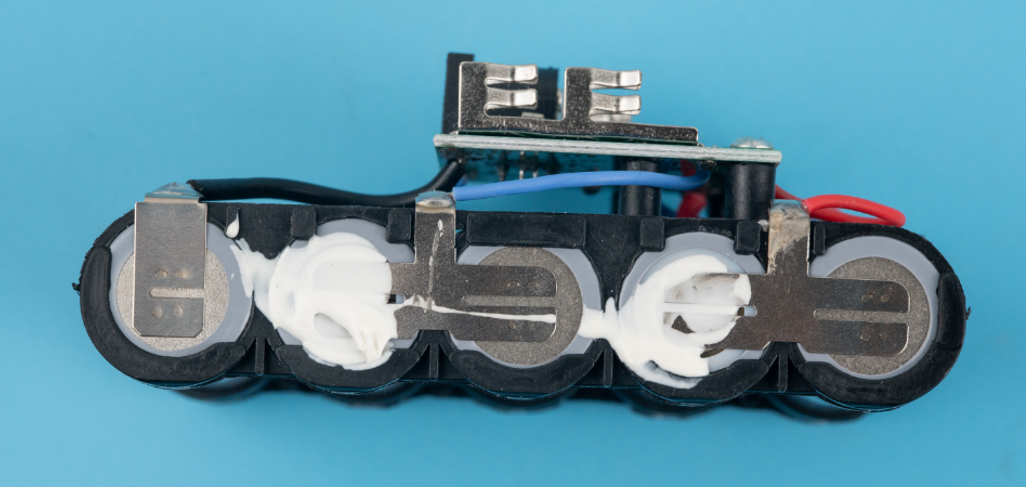

电池包侧面能看到镍片点焊的痕迹，工艺还算扎实，没有偷懒。
底部视图整体看起来很规整。
采用的18650电芯容量为1500mAh，不算大，属于经典怀旧版配置。
电池支架上印着“牧5 5”的字样，看起来应该用了牧田的公模？
