成本直降80%！全彩AR眼镜技术拐点：MicroLED微缩化与光波导降本并行

电子发烧友网报道（文/莫婷婷）三年内能否实现3000元价位的室外双目全彩AR眼镜？哪种光学显示的组合最可能率先达成500美元的目标？在行业论坛上，JBD首席运营官徐慧文分享了他的看法，“我认为500美金不需要三年，今天单色AR智能眼镜已经不需要500美金了，双目彩色的AR智能眼镜也不会很远。”

当前XR显示技术的发展聚焦超高像素密度、小型化轻薄化、高亮度低功耗及量产可行性等核心方向。MicroLED、光波导等前沿技术的迭代创新，正在重构AR设备的视觉体验与交互边界。在近期的行业展会上，电子发烧友网关注到，JBD、鸿石智能、谷东智能及歌尔光学等企业最新发布的AR显示技术新品，从各家新品来看当前AR智能眼镜光学显示技术的发展情况。

JBD“蜂鸟Ⅱ”，彩色光引擎性能天花板

JBD作为业内MicroLED微显示技术的领跑者，近期发布“蜂鸟Ⅱ”彩色光引擎，采用的0.1英寸MicroLED微显示屏，以及X-Cube架构，体积为0.2立方厘米，重量为0.5克，体积和重量相比上一代均缩小50%，再次刷新行业记录。

通过其首创的混合集成半导体技术，将红、绿、蓝三色MicroLED芯片精准键合在CMOS硅基驱动电路上，新一代MicroLED微显示屏的分辨率为500×380，像素密度达6350 PPI，色深达10比特。

“蜂鸟Ⅱ”彩色光引擎还实现了高亮度低功耗，能够提供3流明光通量，典型功耗仅为95毫瓦，相比上一代降幅达36%。

鸿石智能色彩革新，红光亮度达200万nits

鸿石智能创新性推出的 QDPR 技术路径，它将量子点材料与半导体光刻工艺深度融合，在蓝绿MicroLED 晶圆像素点上实现纳米级精准沉积红光量子点。就在近期的光博会上，公司最新发布的新一代全彩色合光光机极光耀影XC6正是采用了QDPR技术，色彩表现领域堪称标杆之作。

极光耀影XC6实现了109.89% NTSC、114.37% DCI-P3和155.15% sRGB的超广色域覆盖，能够在虚拟影像与现实场景融合时保证了色彩一致性。

在全彩显示领域，红光质量堪称关键要素，其优劣直接影响着最终的呈现效果。在MicroLED全彩化进程中，红光始终是最大技术瓶颈。具体来看，采用AlGaInP材料的原生红光芯片受限于晶格失配，量子效率普遍低于2%，且在高温下极易衰减；而主流的彩色转换方案又因光子转换损耗严重，导致红光亮度偏低、饱和度不足，难以满足高画质显示需求。因此，突破红光效率与稳定性的双重关卡，成为全彩MicroLED商业化的钥匙。

借助量子点特性，极光耀影XC6的红光亮度达到200万尼特以上，创下红光超高亮度行业纪录。

鸿石智能极光耀影XC6（电子发烧友网摄）

谷东科技PVG光波导模组，单波导片成本直降80%

谷东科技推出新一代PVG光波导模组，攻克传统光波导“鬼影重、视场小、透过率低”三大痛点。

与现有主流的衍射光波导技术，谷东智能的PVG全彩光波导具备工艺简单，适合大批量自动化生产，无漏光、无彩虹纹的特点，且最大可实现70度的超大视场角；具备良率高，单波导片成本直降80%。

PVG技术通过在波导体内精准刻蚀微米级像素化光栅结构，实现光线的高效耦入与耦出。谷东智能介绍，其PVG光波导在光效上提升300%，透过率超90%；通过独特光栅设计，PVG光波导彻底消除彩虹纹效应。

在近期的光博会上，谷东智能展示了公司与光峰科技共同推出的业内首创的 “LCoS（硅基液晶）+PVG 光波导”的“一拖二”AR 眼镜光学解决方案。通过一个光机驱动双目光学显示系统，即采用单个微型投影光机，经过特殊的光学路径设计，将图像分别传输到左右两个PVG光波导镜片中，实现双眼独立成像。

该解决方案的LCoS光机采用的是光峰科技主打绿色单色显示的“蜻蜓G1”，PVG技术采用的是谷东智能第四代PVG体全息光波导技术。

歌尔光学碳化硅刻蚀全彩波导亮相

歌尔光学作为全球光学模组龙头，近期首发“碳化硅刻蚀全彩衍射光波导F30Se”，成为AR智能眼镜行业光学显示技术制高点。该产品采用碳化硅（SiC）作为光波导基底材料，相比传统玻璃，大幅提升AR眼镜的耐用性与良品率。

碳化硅刻蚀全彩光波导F30Se的彩虹纹抑制率提升 40% 以上，刻蚀精度达 0.1 微米级。通过创新的镜片全贴合工艺，镜片总厚度仅为 0.65mm，单目重量3.5g，相比主流的玻璃刻蚀方案减重约一半。不过现场工作人员也提到，由于材料成本等原因，该方案相对来说，成本也较高。

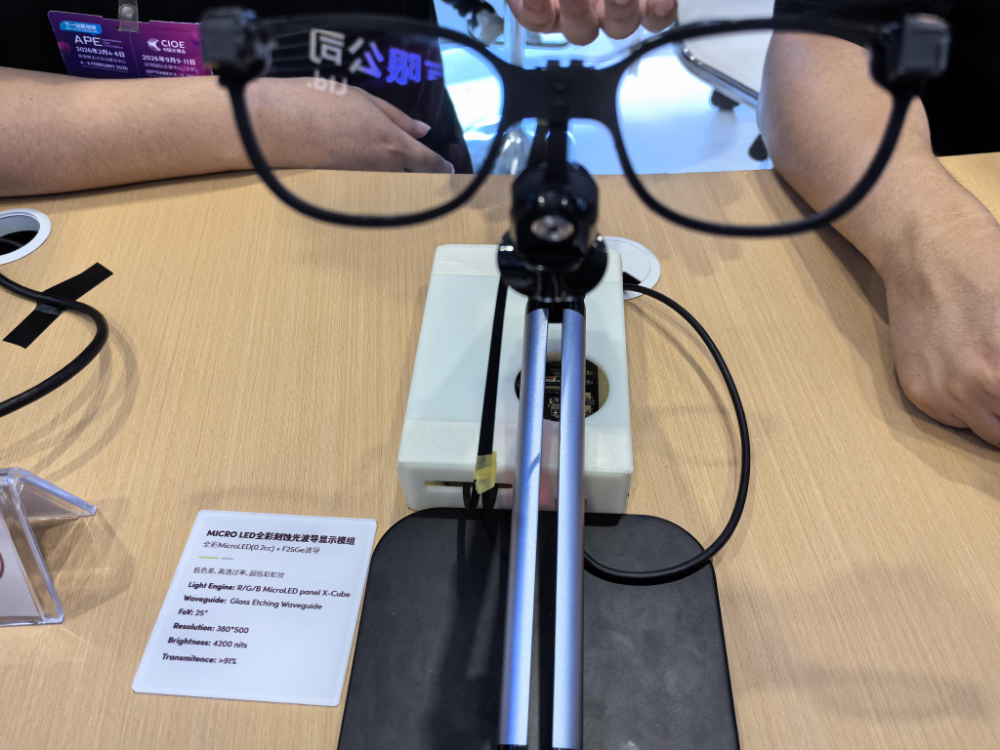

歌尔Micro LED全彩刻蚀光波导显示模组（电子发烧友网摄）

同时，歌尔光学也推出“纳米压印工艺”的超高光效MicroLED全彩压印光波导模组，搭载了自研的0.2立方厘米、0.5g的彩色Micro LED光机，配合衍射光波导F22Gi，峰值入眼亮度高达6000nits，单目重量可控制在6g以内。

歌尔光学还发布了升级版全彩光波导模组，包括全彩Micro-LED+刻蚀光波导模组升级版F25Ge、单绿色Micro-LED+树脂衍射光波导模组升级版G25Pi。

全彩AR眼镜跨过成本大坎，单片波导成本降至10美元

当前市面上的AR智能眼镜有近92%都是单色眼镜，全彩眼镜，在技术上受限于光引擎体积、亮度、功耗。从此次光博会现场来看，不少企业都推出了彩色MicroLED显示方案。这标志着MicroLED全彩化已从“实验室演示”迈入“工程量产拐点”，全彩AR眼镜的大规模普及，正从“能不能”转向“贵不贵”——而答案，越来越接近“不贵”。

JBD首席运营官徐慧文在行业论坛上表示，我们将很快可以做到在批量的状况下，彩色的光引擎可以只比单色贵一点。他进一步补充，预计MicroLED全彩光机价格只比单色贵20%~30%。

此次推出的“蜂鸟Ⅱ”彩色引擎，JBD通过大量的微缩化设计显著降低了成本，推动终端产品价格下降并加速市场普及。

当前消费级AR眼镜均价超3000元，谷东智能的 PVG 光波导技术从光学性能、成本控制、功耗管理三大维度实现了系统性突破，实现低成本。终端价格有望压缩至1500-2000元。谷东智能官方指出，配合全球首条20万片级PVG量产线，单片波导成本降至10-30美元。

每年如果是要产100万副眼镜的话，它大概的成本是多少？广纳四维 CTO史瑞分享了一组数据，采用SiC刻蚀的成本大概是要比其他的要贵三倍，约为425.5元，主要还是碳化硅的晶圆材料本身就贵；采用TiO2刻蚀的成本约为180元、体全息的成本约160元、纳米压印的成本约140元。

（电子发烧友网摄）

目前，市面上已经有多个显示方案组合推出，当下，纳米压印、体全息等在成本控制上更具优势，适合大众化市场需求。史瑞表示，SiC 刻蚀光波导在重量、彩虹纹、抗冲击方面具有优势，但成本是SiC刻蚀光波导最大的劣势。不过尽管其单件成本偏高，从未来的发展趋势来看，SiC 刻蚀光波导或是高端眼镜的首选，适用于对佩戴体验和可靠性要求较高的场景。

在光学厂商中，歌尔光学已经通过“高端碳化硅刻蚀+中端纳米压印”多产品线布局，歌尔股份形成“高端引领+中端普及”的双轮驱动战略。相比碳化硅刻蚀全彩光波导F30Se，MicroLED全彩压印光波导模组则通过成熟的纳米级模具压印替代传统光刻+刻蚀，实现制造成本降低，推动中端AR产品普及。

（电子发烧友网摄）

在当前主流技术中，随着显示芯片以及光学技术的发展，AR智能眼镜逐渐从室内走向室外。

例如衍射光波导在户外适用性核心挑战主要是需满足高亮度（数千尼特）以对抗强环境光，并解决衍射光波导固有的彩虹纹问题。

鲲游光电高级研发总监楼歆晔在行业论坛中提到，当前衍射光波导已实现了亮度突破、彩虹纹优化的问题。在亮度方面，光机的光通量也在不断提升（例如JBD“蜂鸟Ⅱ”彩色光引擎能够达到3流明光通量），入眼亮度随着波导效率的提升而提升，能够覆盖绝大多数户外场景。在彩虹纹优化方面，通过材料创新（如碳化硅、低折射率玻璃）能够显著改善视觉干扰。

不管是创新技术，还是当前的主流技术，AR智能眼镜的光学显示技术都在持续迭代。技术路径虽多元，目标却一致：兼顾性能、体积与成本，让全彩AR眼镜走出实验室。
