我这个号很少拆解工控产品，倒也不是我不想拆解，只是工控产品往往都很贵。哪怕是坏掉的工控设备尸体，购买起来也非常贵，所以只能望洋兴叹！

前几天偶然看到老五的店里有隔离式安全栅只卖5块钱，还包功能好，赶紧买了一个回来，打算学习学习工控产品的硬件设计。要知道，一般工控产品的硬件设计还是比较严谨的，毕竟工控产品最基本的要求就是安全、可靠、稳定。

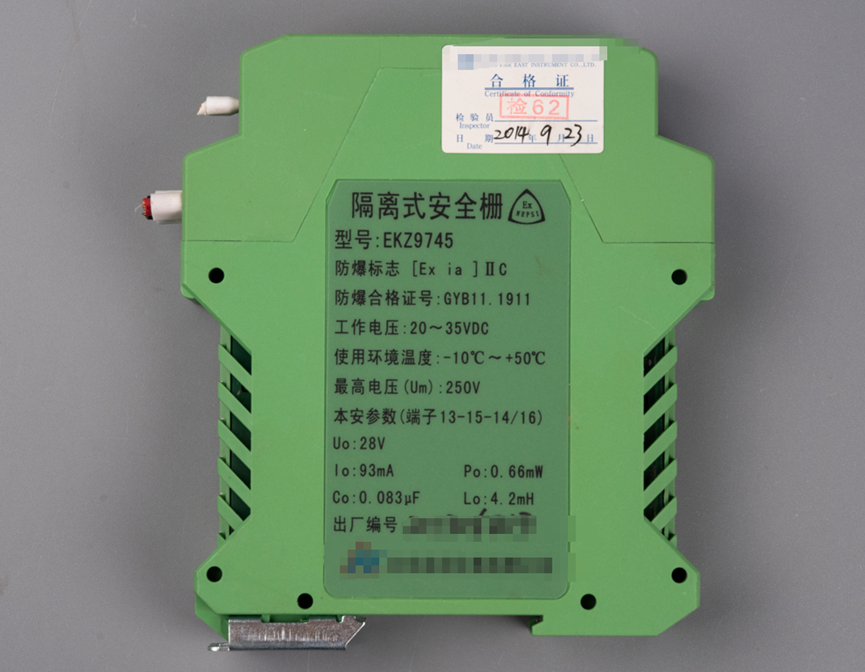

今天要拆解的这款产品，出厂检验日期是2014年9月23日的。型号为EKZ9745的隔离式安全栅。

可能大多数粉丝不是做工控的，不知道什么是隔离式安全栅，这里给大家简单介绍一下。

试想一个场景：石油化工冶炼工厂里往往有一些连续不断进行的化学反应，这就需使用管道把原材料按照比例输送到反应釜中，并控制执行加热、加压设备给予合适的温度、压力，从而完成化学反应。在这个过程中，要求时时刻刻检测并控制物料添加量、执行设备的控制参数等等，所以就需要有流量变送器、温度变送器来把温度传递给控制室、控制室计算完之后，把控制量传递给现场的执行设备进行控制，从而形成闭环控制系统。信号传递过程中，要防止危险能量从安全区域传递到危险区域，从而避免火灾、爆炸或者设备损坏等事故。这里就要用到一种装置——隔离式安全栅，来进行电气隔离和能量限制，确保危险区域的安全。

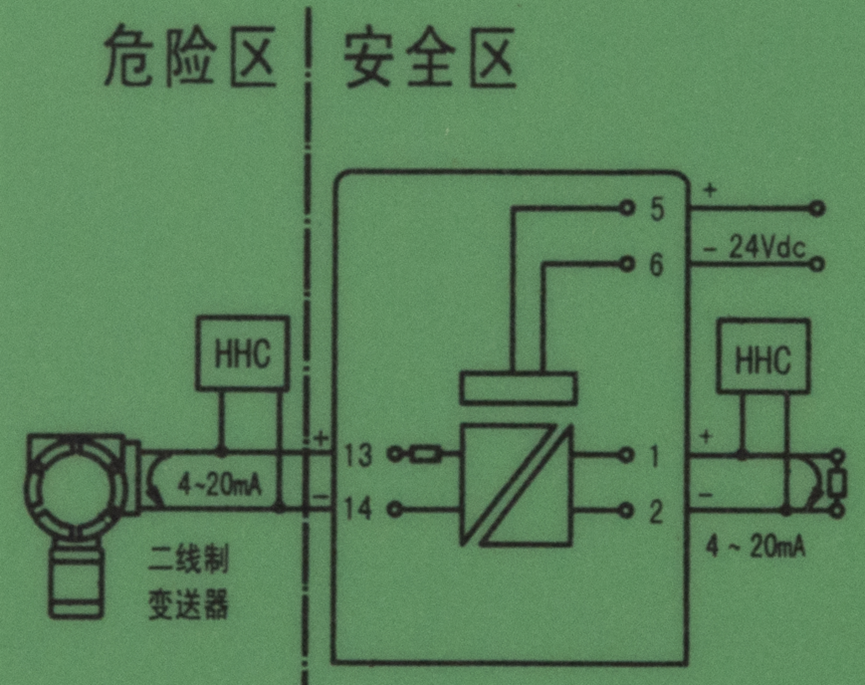

壳子上这个接线示意图就看起来很明确。危险区的4-20mA变送器的，要接入控制室（安全区）的中控装置，需要经过一个放置在安全区的安全栅。这样可以保证不会有过大的能量从安全区泄露到危险区，以此来避免事故的发生。

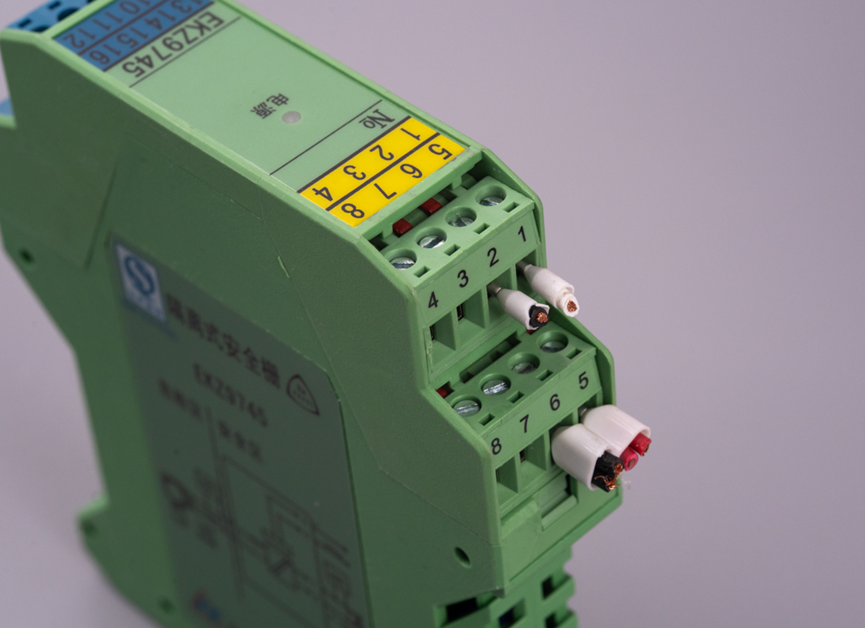

这个隔离式安全栅的接线端子。看起来这个安全栅以前用过。1、2端子上接了两根线应该是接到中控设备。5、6端子是24V电源供电输入。

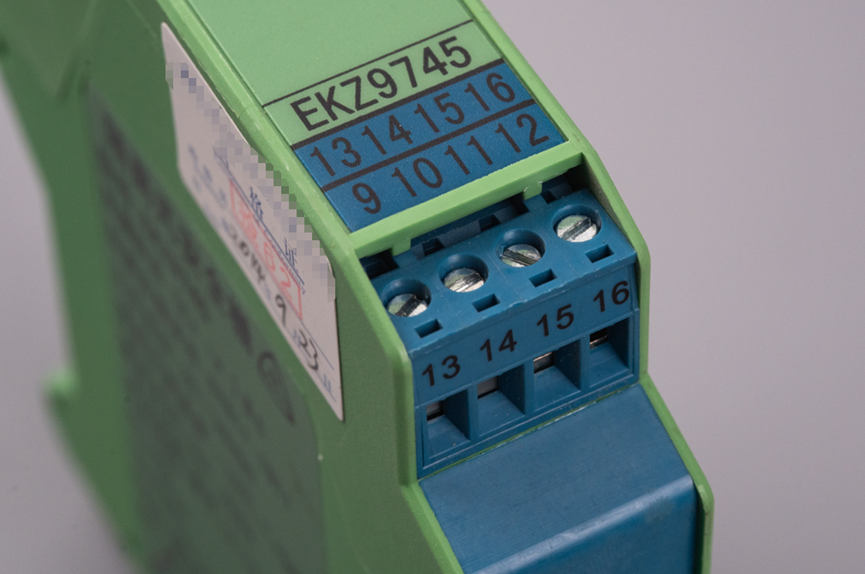

13、14端子是用来接变送器的。

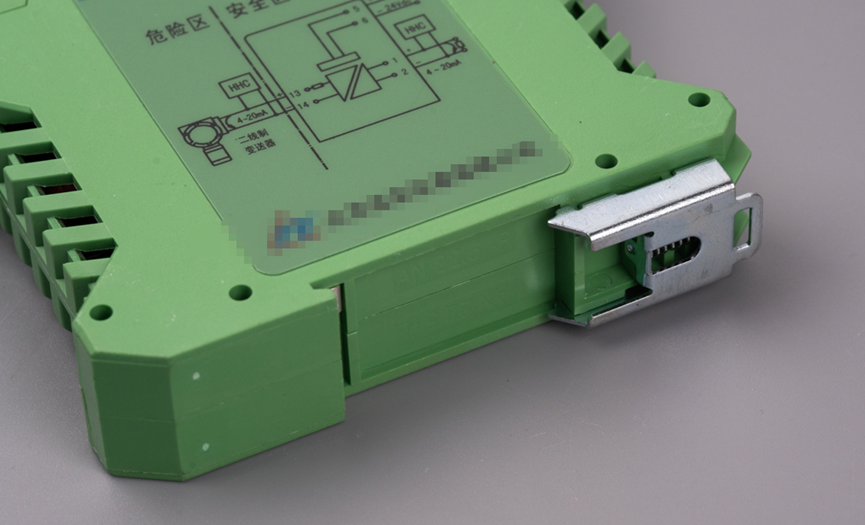

DIN导轨卡扣特写。

拆解。

接线采用了这种快速拔插的凤凰端子，这种端子在工控产品上使用太普遍了。工控设备的电路板看起来设计都很朴素，没有任何花里胡哨的设计，但是就是这样的设计，却往往更稳定可靠。

我在这个板子上看到了一些平时比较少见的器件，比如这个蓝色的圆柱形的器件，是一个直插圆柱功率电感，681代表电感值为680uH。

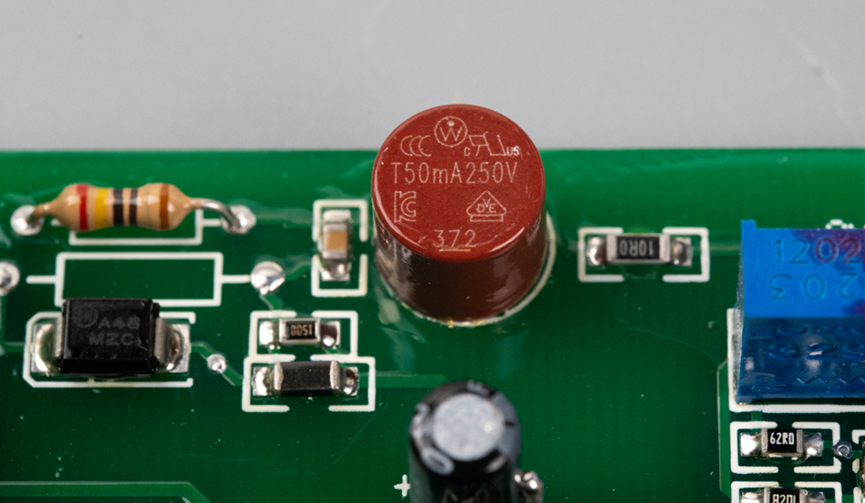

这里还有一颗棕红色的圆柱状保险丝。

来自Ti的LM358，这是一颗双路运算放大器。

这里有一个很奇怪的玩意，四个二极管在这里构成了一个本安屏障。他们组成了一个齐纳二极管阵列，搭配旁边的蓝色大功率色环电阻，实现安全限压作用。当电路出现过压时，这个齐纳二极管阵列快速导通，将电压钳位到安全值以下，放置高压窜入危险区。

我留意到这个板子的材质，和我平时做出来的那种FR-4材质的PCB不太一样，这个看起来像是透明的一样，有PCB从业者可以在留言区科普一下这个是什么材料。

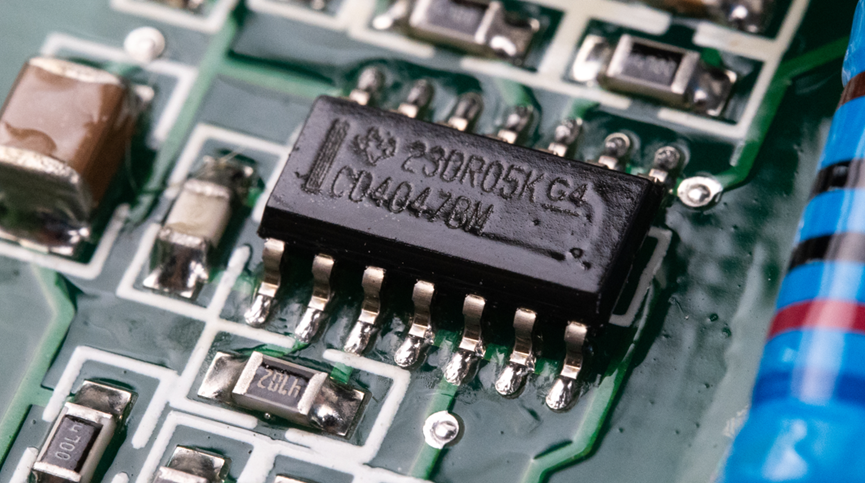

来自Ti的CD4047BM，这是一个单稳态多谐振荡器。

板子上最显眼的还是这两位黑墩墩。

从板子背面看，两个黑墩墩的引脚数是不一样的。其中6脚的黑墩墩是一个信号隔离变压器。初级信号来自运放TL081的输出，次级为安全区信号。另一个15脚的黑墩墩是一个多绕组的变压器，实现主信号隔离、电源隔离等等。

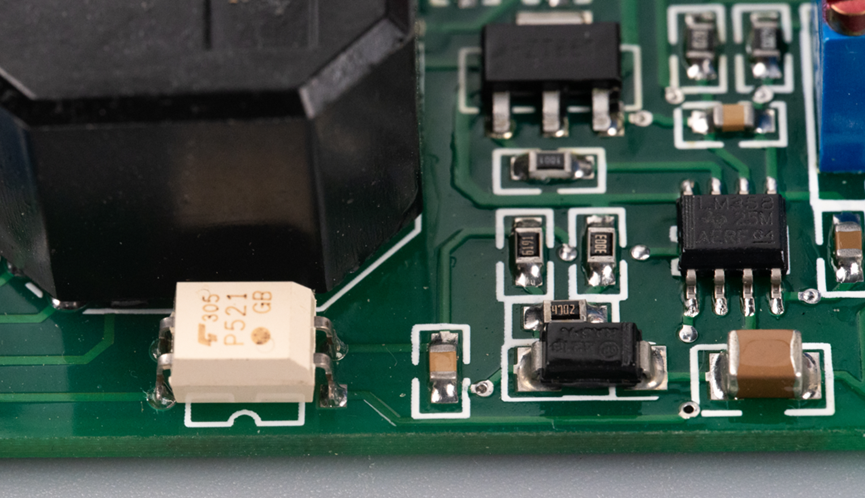

这里还有一个P521光耦，光耦晶体管输出连接到了LM358的12脚。

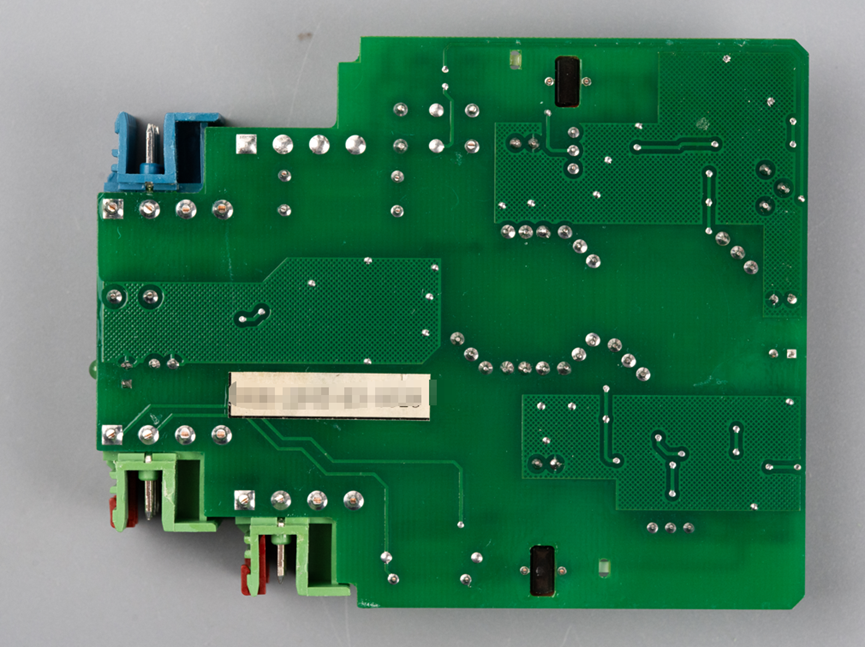

这是板子背面完整的图。

关于完整电路，大家感兴趣且有时间的话可以分析分析。我在这里只想抛砖引玉，并等着白嫖大家手绘的电路图以及电路分析来学习，我太想进步了！
