Hi，各位关注华秋DFM的小伙伴们，又到了新一期的功能讲解时间啦～
上一期我们重点介绍了软件中的阻抗计算工具（戳这里回顾：华秋DFM软件丨操作教程——工具菜单-阻抗计算篇），帮助大家在设计初期快速完成阻抗匹配与线宽计算，很多粉丝反馈说“终于不用反复切换工具了”。你们的认可，是我们持续输出干货的最大动力！
除了阻抗这类“硬核计算”功能之外，在设计审查和产品验证环节，清晰、直观的视觉辅助同样非常重要——尤其是当大家需要精准定位元件、检查层叠结构，或是向团队展示设计效果的时候。
那么本期小编就带大家来熟悉一下华秋DFM的视图板块，一起看看它如何帮助大家更高效地“看清”自己的PCB设计。无论是二维检查还是三维预览，这里都有你想了解的实用功能哦！
图形模式：切换不同视觉维度
可以切换常规、骨架、草图三种模式查看图形，按“F”快捷键切换。
适合在不同设计阶段侧重查看布局或结构细节。
负性查看：快速识别负片层内容
按“N”快捷键可切换显示或不显示负性元素。
负片层处理不好容易带来生产风险，华秋DFM的负性查看工具，可以一目了然地判断负片层的铜皮和隔离区域，减少因层设置错误带来的开路/短路问题。
元件显示：聚焦想看的器件
显示器件层图形，根据器件层的数据类型做选择显示，提升工作效率。
● 显示的类型：名称、元件、引脚、大小。
● 名称：位号、PCB封装，如都不显示点选不显示即可。
● 元件显示：EDA本体、EDA引脚、元件库本体、元件库引脚，显示与不显示点选即可。
● 引脚显示：元件引脚有引脚方向、装配方式、网络名称、引脚名称、几何尺寸、1脚标记，显示与不显示点选即可。
● 器件的大小与显示字符的大小：溢出元件框选择是与否来选择显示和不显示，字符大小根据数字来调节。所有显示调整完毕后，勾选设为默认显示，每次打开文件为设置好的显示内容。
● 显示器件参数：按“Q”健再用鼠标点击要显示参数的器件，弹出窗口会显示器件信息，如果需要结束显示器件信息，再按一次“Q”健。信息包括有类型、名称、层、封装、Pins 、Pitch、大小、高度、角度、装配、坐标。
元件列表：一览所有器件信息
可以调整视图比例，选择查找顶层或底层的元件。
点击列表中的元件会定位到元件具体位置。
3D视图：从立体角度审视PCB
可以拖动鼠标360°自由旋转、缩放、任意视角查看，也可以在左上角点击不同常规视角查看。
实时查看PCB的立体效果，检查元件高度是否冲突、焊盘是否合理、布局是否美观。
渲染模式：切换“仿真图”与“设计图”

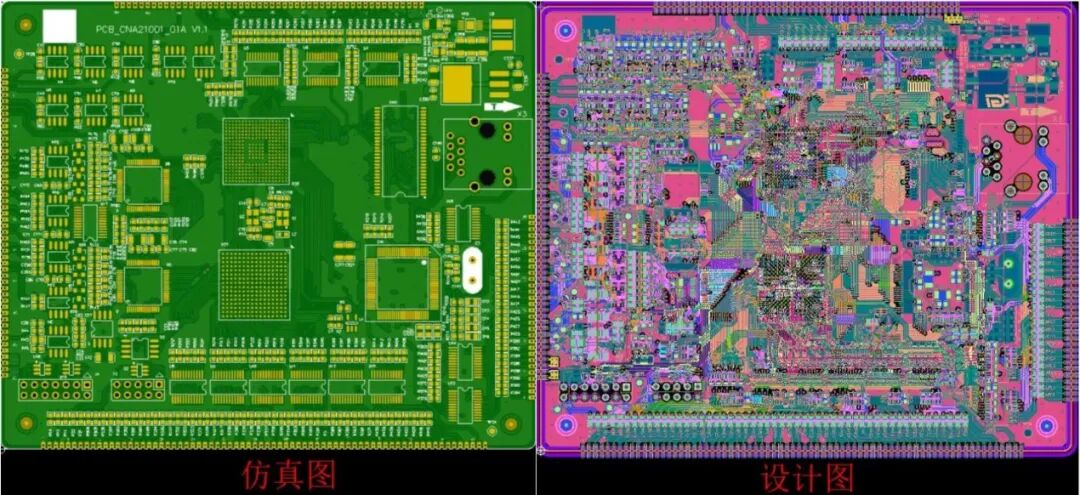

可切换仿真图与设计图两种显示，仿真图定义PCB的工艺及颜色可仿真实物板样式。
仿真图更接近实际生产后的成品效果，设计图可保持原始设计数据，方便细节核对。
视图功能虽不像计算工具那样“直接输出参数”，却在设计沟通、错误排查和评审展示中扮演着关键角色。通过灵活运用视图工具，不仅能更快发现潜在问题，也能更高效地团队协作、减少沟通成本。
如果大家还没有试过这些功能，不妨打开华秋DFM软件，亲自体验一下～也欢迎在评论区留言告诉小编，大家还希望了解哪些操作细节或功能模块，我们会持续为大家带来更多实用教程哦！
