线控底盘技术概述 | 盖世大学堂智能底盘技术开发系列知识讲解

线控底盘技术是汽车智能化转型的核心驱动力，其理论基础源于飞机控制系统，通过电信号传输取代机械连接，实现了车辆动力学、稳定性和姿态控制的突破性进展。本篇推文围绕线控底盘的技术起源、安全挑战、冗余设计、电子电气架构变革以及创新应用趋势展开全面解析，深入探讨其在汽车行业中的技术演进和产业化影响。

线控技术（X by Wire）的诞生与航空工业密不可分。早在20世纪中期，为突破传统机械与液压控制系统的局限，航空领域率先研发出 “电传飞控”（Fly by Wire）技术——将驾驶员的操纵指令转化为电信号，通过电缆直接传输至舵机，实现对飞行器姿态的精准控制。

1964年，美军F-111“土豚”战斗机成为首架采用线控技术的航空器，标志着线控系统从理论走向实践；1972年，美国国家航空航天局（NASA）进一步推动线控飞行技术的迭代，并在1981年哥伦比亚号航天飞机上应用线控转向系统。如今，线控技术已成为军用飞机与主流民用飞机的标配，其在提升操控精度、减重节能等方面的优势，为后续向汽车领域的迁移奠定了基础。

汽车领域的线控技术迁移始于二战后。随着航空需求下降，大量航空工程师转向汽车行业（如通用汽车 GM），将航空器的稳定性控制、姿态控制理论引入汽车研发。在通用汽车米尔福德试验场，工程师们基于飞机的动力学控制逻辑，逐步发展出车辆动力学（VD）体系，涵盖波动转向、前后轴协同控制等核心技术，为线控底盘的诞生埋下伏笔。

线控底盘的核心在于用 “电信号传输 + 电子执行” 替代传统机械 / 液压传动，主要涉及线控转向（SBW）、线控制动（如 EMB）、线控悬架等系统。其中，线控转向与线控制动是技术突破的关键，而安全性与冗余设计则是贯穿始终的核心挑战。

（一）线控转向（SBW）：从机械解耦到智能反馈

线控转向是线控底盘中技术复杂度最高的系统之一，其核心是取消方向盘与转向轮之间的机械连接，通过电信号实现操控。

技术构成：线控转向系统主要由转向盘执行器（SWA）、齿条执行器（SRA）、传感器与控制器组成。SWA 负责模拟转向手感（如力反馈、阻尼感），SRA 驱动转向轮转动，双芯片控制器与双路 CAN 通讯确保信号传输的冗余性。

例如，特斯拉曝光的方案采用 “双电机 + 双控制器” 设计，左右转向轮各由独立电机驱动，通过冗余架构提升安全性；博世的方案则基于多绕组电机与双路供电，确保单一路径失效时仍能维持基本转向功能。

核心挑战：安全冗余：需解决 ECU 失效、通讯中断、供电故障等极端场景下的应急转向能力。例如，英菲尼迪 Q50 早期线控转向因冗余设计不足，曾出现转向手感异常、故障频发等问题。力反馈模拟：通过齿条力估算（基于车轮角度、车速等参数）反向推导转向盘反馈力，需精准模拟不同路况下的阻尼感与阻力，避免驾驶员 “手感失真”。成本控制：双芯片、双传感器、双路供电等冗余设计导致成本较传统转向系统高出 2000-3000 元，量产普及需通过架构优化（如区域控制器集成）降低成本。

（二）线控制动（EMB）：从液压依赖到电子驱动

线控制动（如电子机械制动 EMB）取消传统液压管路，通过电机直接驱动制动卡钳，响应速度较液压系统提升 30% 以上。但其落地受制于两大瓶颈：安全冗余：EMB 无机械备份，需依赖双电机、双控制器及独立供电，确保单一路径失效时仍能提供 50% 以上制动力。低温适应性：低温环境下的摩擦系数波动与结冰问题，需通过传感器实时监测并动态调整制动策略。

（三）系统安全性：冗余设计的技术实践

为解决线控系统的 “失效风险”，行业普遍采用多层次冗余方案：硬件冗余：关键部件（如控制器、传感器、供电）采用 “双备份” 设计。例如，预控制器采用双芯片架构，分别处理两路信号，ESC 节点失效时仍能通过预控制器维持基本控制；软件冗余：通过独立算法校验与交叉诊断，识别异常信号并切换至备份路径；架构冗余：将传统分布式节点（如 EPB、ESC）整合至预控制器，减少信号传输环节，降低故障率。例如，EPB 从 ESC 节点剥离后直接接入预控制器，通过四核双芯片分别控制左右制动，冗余等级显著提升。

电子电气架构（EA）的演进是线控底盘从 “功能实现” 走向 “量产落地” 的关键驱动力。传统分布式架构下，底盘系统的传感器、执行器分散于各 ECU，信号传输效率低且冗余设计复杂；而域控制器与区域控制器架构的普及，正在重塑线控底盘的技术形态。

（一）从分布式到域控：功能集成与算力集中

预控制器的核心作用：预控制器作为底盘域的 “大脑”，整合轮速、转向角等关键信号，直接驱动执行器（如 EPS、ESC）。其采用双芯片、高算力 MCU（如支持虚拟化的 TC497 芯片），可同时处理转向、制动、悬架的协同控制，较传统分布式架构减少 50% 以上的信号延迟。

硬件与软件解耦：域控制器架构下，EPS、ESC 等传统 ECU 逐步蜕变为 “智能执行器”，仅保留驱动功能，上层控制逻辑（如转向手感模拟、制动策略）统一由预控制器管理，为 OTA 升级与功能迭代提供可能。

（二）主干网与虚拟化：提升数据传输与算力利用率

主干网接入：线控底盘通过数据加速卡接入整车主干网，支持大数据量传输（如传感器实时数据、控制指令），满足辅助驾驶对低延迟的需求；虚拟化技术：新一代 MCU（如支持 SRE 虚拟化的芯片）可在单芯片上运行多个虚拟节点，替代传统多 ECU 设计，降低硬件成本的同时提升算力利用率。例如，通过虚拟化技术，一个域控制器可同时承担转向、制动、悬架的控制任务，较传统方案减少 60% 的 ECU 数量。

线控底盘的量产落地不仅依赖技术突破，更受制于法规与标准化进程。目前，中、欧、美三地呈现显著差异：

（一） 欧洲：保守严谨，标准主导

欧洲是线控技术标准的主要制定者，其对测试项的强制性要求（如线控转向的失效模式测试）尚未完全明确。欧洲车企普遍认为，需先通过行业协会（如 ACEA）统一测试规范，才能推动线控转向的大规模应用。这种严谨性导致欧洲线控底盘落地节奏较慢，但技术成熟度较高。

（二）美国：自主认证，风险自担

美国采用 “企业自证合规” 模式，无强制检验要求，但对故障责任的处罚极为严格（如安全事故可能导致企业巨额罚款）。这种模式下，车企可更快推进技术落地（如特斯拉线控转向方案），但需承担更高的合规风险。

（三）中国：政策跟随，逐步完善

中国线控转向标准仍在完善中：GB 17675-2021 删除了 “方向盘与车轮必须机械连接” 的条款，为线控技术开放了空间，但 GB 7258 仍要求 “全车掉电时可通过方向盘停车”，这与线控转向的 “机械解耦” 特性存在冲突。目前，国内行业倾向于借鉴欧洲标准，待其强制测试项明确后再同步跟进，预计线控转向大规模落地需至 2027 年后。

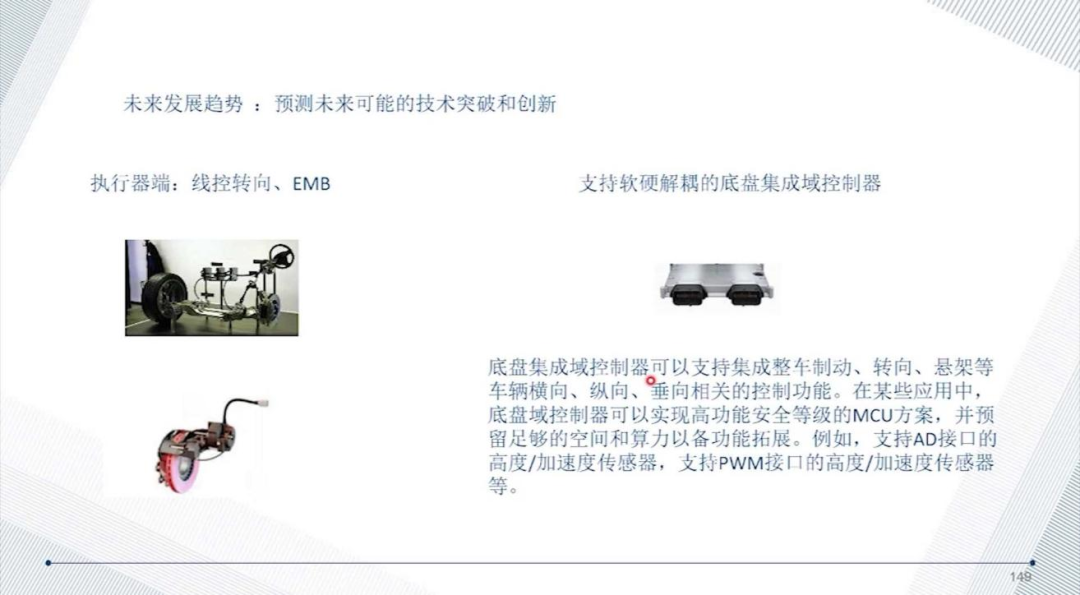

线控底盘的未来发展将围绕 “架构革新”“成本优化”“场景适配” 三大方向展开：

（一）架构革新：滑板底盘与功能域融合

滑板底盘作为线控技术的集成载体，将转向、制动、悬架等系统高度集成，通过功能域控制器实现跨系统协同。例如，奇瑞等车企的新一代 EA 架构采用区域控制器 + 主干网设计，线控底盘作为主干网节点直接参与整车决策，响应速度较传统架构提升 40% 以上。

（二）成本优化：标准化与规模化降本

硬件标准化：推动传感器、执行器的通用化设计，例如线控转向的 SWA 与 SRA 采用模块化接口，降低定制成本；

软件复用：通过虚拟化技术复用控制逻辑，减少不同车型的开发周期（如转向手感算法可适配不同级别车型）。

（三） 场景适配：辅助驾驶与新能源汽车的协同

L3 + 辅助驾驶刚需：线控底盘的精准操控与快速响应，是实现高阶辅助驾驶的前提（如紧急避障时的转向与制动协同）；

新能源汽车适配：线控系统的低能耗特性（较液压系统节能 15%）与电动化架构兼容，可进一步提升新能源汽车的续航里程。

线控底盘作为汽车从 “机械驱动” 向 “电子驱动” 转型的核心载体，其发展历程既是航空技术向汽车迁移的缩影，也是电子电气架构革新的直接体现。从技术突破到法规完善，从成本优化到场景落地，线控底盘的每一步演进都离不开跨领域技术的融合与产业链的协同。未来，随着域控制器、虚拟化技术的成熟与法规的完善，线控底盘将成为智能汽车的标准配置，重新定义出行的安全与效率。
