发力5G通信、汽车和工业应用，紫光同创FPGA亮相Semi-e深圳半导体展

电子发烧友网报道（文/章鹰）作为与CPU、GPU并驾齐驱的关键集成电路，FPGA芯片的核心竞争力在于颠覆性的“现场可编程”与“可重构性”。FPGA的功能可以根据不同的“环境”（应用需求）而实时改变，或是把它看作一块“数字乐高”的“母板”，可随心搭建出千变万化的硬件逻辑。

9月10日，在Semi-e深圳国际半导体展的13号展馆，国产FPGA的领军企业紫光同创展出了多核异构SoPC家族PG2K100、高性能FPGA家族PG2T160H等多款新产品。

图：紫光同创四大系列FPGA芯片产品电子发烧友拍摄

紫光同创FPGA的发展历程如何？高性能FPGA新品和多核异构系列新品有哪些可圈可点之处，本文进行详细介绍。

紫光同创发展历程，FPGA自主可控

紫光同创成立于2013年12月，注册资本约5.17亿元，聚焦可编程系统平台芯片及其配套EDA开发工具的研发与销售。紫光同创是中国FPGA领域的领军企业，2016 年推出首款千万门级自主产权高性能 FPGA 产品 PGT180H，基于 40nm 工艺，支持高速 Serdes 接口和 DDR3 存储，打破国外垄断，推动国产化 FPGA 从特种装备向民用市场拓展。

2020年，紫光同创量产国内首款自主28nm 100K逻辑规模PG2L100H，2021年，紫光同创量产国内首款自主28nm 400K逻辑规模PG2T390H，2022年，紫光同创启动自主高端FPGA研发，同年，紫光同创在中国FPGA市场的份额达到 23.4%，位居国产厂商第一。

2024 年推出基于 FinFET 工艺的 Titan-3 系列，支持 PCle Gen4、100GE 以太网等，性能对标国际高端 FPGA，应用于数据中心、人工智能加速等领域。

两款主流FPGA产品，覆盖汽车电子、工业控制和视频处理

现场工作人员介绍，PG2K100 是一款基于 28nm CMOS 工艺的多核异构 SoPC 芯片，集成了 ARM Cortex-A53 双核处理器、FPGA 逻辑阵列与 DSP 单元，具备高集成度、低功耗、高性能等特点，主要面向汽车电子、工业控制、图像视频处理等应用场景。单芯片集成CPU、FPGA、DSP，降低了系统复杂度和成本。

图：高性能FPGA PG2T160H和PG2K100 电子发烧友拍摄

PG2K100器件集成了双核64Bits A53@1.0GHz，包含丰富的片内RAM及各种常用高低速外设接口。PG2K100支持多路硬核MIPI，支持车规（AEC-Q100 Grade2），具有灵活启动模式（单独或者PU启动PA），配套完善EDA工具（PDS+EDK+Pangolinx）且工具解耦，易用性好，支持AMP，具有丰富demo、测试用例、IP资源等，在工控、测试、图像视频、汽车等领域具有广泛的应用前景。

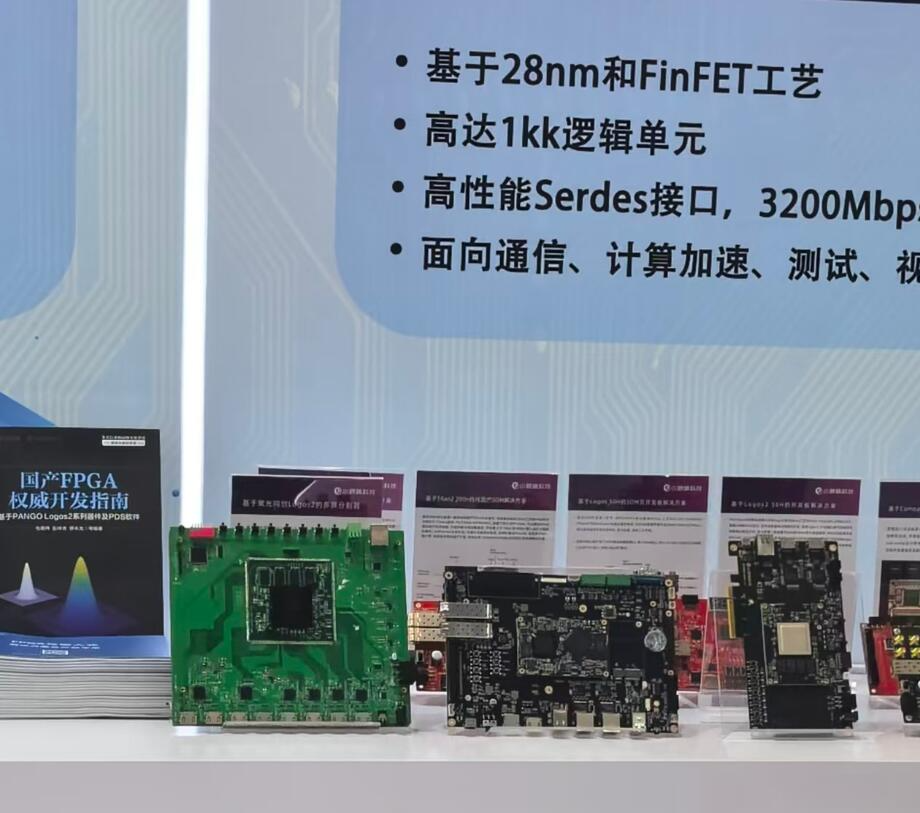

图：基于FPGA的开发板展示电子发烧友拍摄

紫光同创 PG2T160H 属于 Titan-2 系列高性能 FPGA，主打“高速接口 + 大容量逻辑 + 高可靠性”，已在国内通信、图像视频、测试测量等场景批量落地。

相比 Titan-1 系列，SerDes 速率由 6.25 Gbps升级到13.125 Gbps，单通道带宽提升 110%。12.6 Mbit 块 RAM + 2.2 Mbit 分布 RAM，可在片内完成4K视频3帧缓存，无需外挂 DDR（低延时场景）。

PG2T160H 凭借“13G SerDes + PCIe Gen3 x8 + 大容量片上 RAM/DSP”的组合，填补了国产 100 k-200 k LE 档高性能 FPGA 的空白，已在 5G 通信、4K/8K 视频、工业采集、网络加速等关键行业实现批量交付，是当前国产替代 Xilinx Kintex-7/KU3P 系列最具性价比的方案之一。
