电子发烧友网报道（文/章鹰）“作为全球前五的IC设计公司，联发科坚持将先进的技术带入更多人的生活。过去10年，全球已有超过200亿台终端设备搭载联发科技的芯片。在智能手机市场，联发科技的天玑品牌近几年实现了飞跃式增长，天玑SoC芯片功能连年突破，现在全球每10个人就有4个人在使用联发科技芯片的手机。天玑家族正在加速成长，在汽车领域，我们与国内9家头部车企深度合作，过去2年天玑汽车平台芯片出货突破2000万。”联发科技董事、总经理陈冠州表示。
9月22日，联发科技正式发布了智能手机旗舰级芯片天玑9500，首发了ARM全新非凡架构。“天玑9500将开创一个全新时代，它带来的更强的性能，更高的能效和更全面的智慧体验。” 联发科技董事、总经理陈冠州指出，本文将重点介绍天玑9500三大创新技术和智慧体验。
采用TSMC第三代3nm工艺，非凡架构革新带来丝滑体验
联发科资深总经理徐进全介绍了天玑9500采用最新工艺和架构创新的实践。
天玑9500采用业界最先进的第三代3nm制程工艺，为强悍冷静的体验奠定了坚实的基础。天玑9500在小芯片上集成超过300亿颗晶体管，精密程度前所未见，为天玑9500带来强悍表现。
徐进全强调说：“我们带给大家PC级别的CPU全大核，游戏主机级渲染的GPU和引领端侧AI的超性能双NPU结构。”
天玑9500的全大核CPU架构包含1个主频高达4.21GHz的C1-Ultra超大核，以及3个C1-Premium超大核和4个C1-Pro大核，集成矩阵运算指令集SME2，率先支持4通道UFS4.1闪存架构，从双通道增加到四通道，读写速度翻倍，首款LPDDR5T 9600Mbps内存，同时支持第二代天玑调度引擎，AI大模型载入速度也提升了40%，为用户带来更流畅的使用体验。
全新架构、全新技术的天玑9500，在GeekBench v6.4单核的跑分测试中，单核性能突破4000分，比上一代提升了32%。这次安卓旗舰单核性能，首次比肩苹果当代旗舰。多核性能提升17%，超大核功耗相较上一代X925峰值性能下降低55%，多核功耗相较上一代峰值性能下降低37%。
在缓存架构方面，天玑9500也实现了重大突破，全新高容量缓存架构使得超大核C1-Ultra一级缓存相比天玑9400提升了100%，三级缓存也提升了33%，带来了更快更高效的运算能力。从刷视频到视频通话，畅玩手游。您熟悉的每一个场景功耗都有明显的降低，最高可以达到30%多，在电竞级手游和视频通话双开的重载场景下，天玑9500不仅全程满帧，功耗更降低了16%。
据悉，搭载天玑9500的vivo X300系列，在20轮应用启动的测试中，耗时总共61秒，是目前业内最佳表现，极致的交互体验。天玑9500全新架构，带来性能和能效的双重突破。
GPU采用全新架构，图形能力升级，双NPU，首发端侧4K生图
天玑9500采用了全新的GPU Dynamic Cache 架构（动态缓存架构），可直接连通系统缓存，从而节省带宽、提高计算能效。实现了图形能力的跨越式升级。跟上一代相比，峰值性能提升了33%。
天玑9500还率先支持主机级虚幻引擎UE 5.5/5.6、跨平台Vulkan 1.4 ，面对绝大多数电竞手游，可以做到144帧全程一条线、1%低帧过百。
天玑9500芯片采用双NPU，NPU分成了两个核心，一个主打超性能，采用NPU990，支持生成式引擎2.0，一个主打超能效，是行业首发的存算一体(CIM)超能效NPU，功耗降低43%，互相配合，确保足够聪明，又足够省电。
最有看点的是天玑9500业界首发存算一体超能效NPU，低功耗可以保持轻载模型，可以实现实时运算。天玑9500 上的NPU率先支持Bitnet 1.58bit推理框架、首发支持4K超高清画质图像生成、专用Transformer固化电路设计、全新大模型内存压缩技术、端侧长文本处理能力文本支持128K。
ISP图像处理器升级到了Imgiq 1190，配合超能效NPU专门负责动态追焦，还有首发4K60电影级人像渲染引擎、4K120视频录制、RAW域处理引擎、双轨防抖算法，以及率先实现了1nit亮度极暗清晰显示。
vivo X300将搭载天玑9500芯片，将在10月13日全球首发。天玑9500上，vivo定义了影像超能效NPU，搭载vivo图像芯片，行业首发4K 60帧电影人像视频。联发科联合OPPO研发的端侧AI应用展示，包括智能摘要、智能翻译等，速度非常快，输出性能可超过每秒100 tokens。
“我们在AI创新方面全面提速，从AI手机、IoT、汽车到AI超级电脑、数据中心，覆盖终端到云，全速创新，让AI更快走进现实生活。在通信、计算、封装等多个关键技术领域，联发科技凭借多元且深厚的技术，为AI技术奠定坚实的创新基础。” 陈冠州表示。
更多热点文章阅读

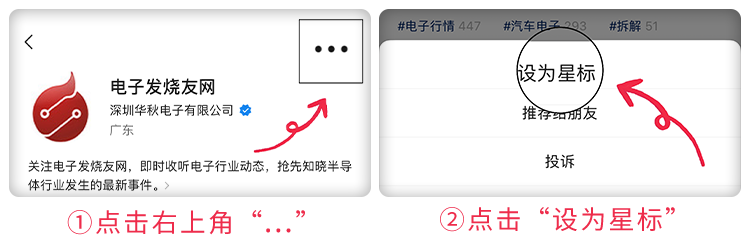

点击关注 星标我们
