2026年06月22日科技区角报道，据苹果公司最新提交的专利申请显示，苹果在聚焦穿戴式显示设备设计中增加了一项实用却至关重要的技术，即如何精准定位头戴设备内部的光学模组，让显示屏和镜片快速与用户双眼精准对位。

这份专利文件介绍了一款配备左右两套光学模组的头戴设备，每套光学模组包含显示屏、镜片以及承载二者的支撑结构，光学模组可沿导向杆相互靠近或远离，以此适配不同用户的瞳距，对于各类头戴头显、护目镜、AR 眼镜以及混合现实设备而言，瞳距适配是一大核心难题，不同用户双眼间距存在差异，若光学模组定位不准，将严重影响视觉体验。对位偏差会降低画面清晰度、佩戴舒适度，引发视疲劳，缩小可视范围，还会削弱沉浸式内容的呈现效果。

苹果这项发明专利是在用于引导光学模组的支撑结构内部直接集成位置检测功能。

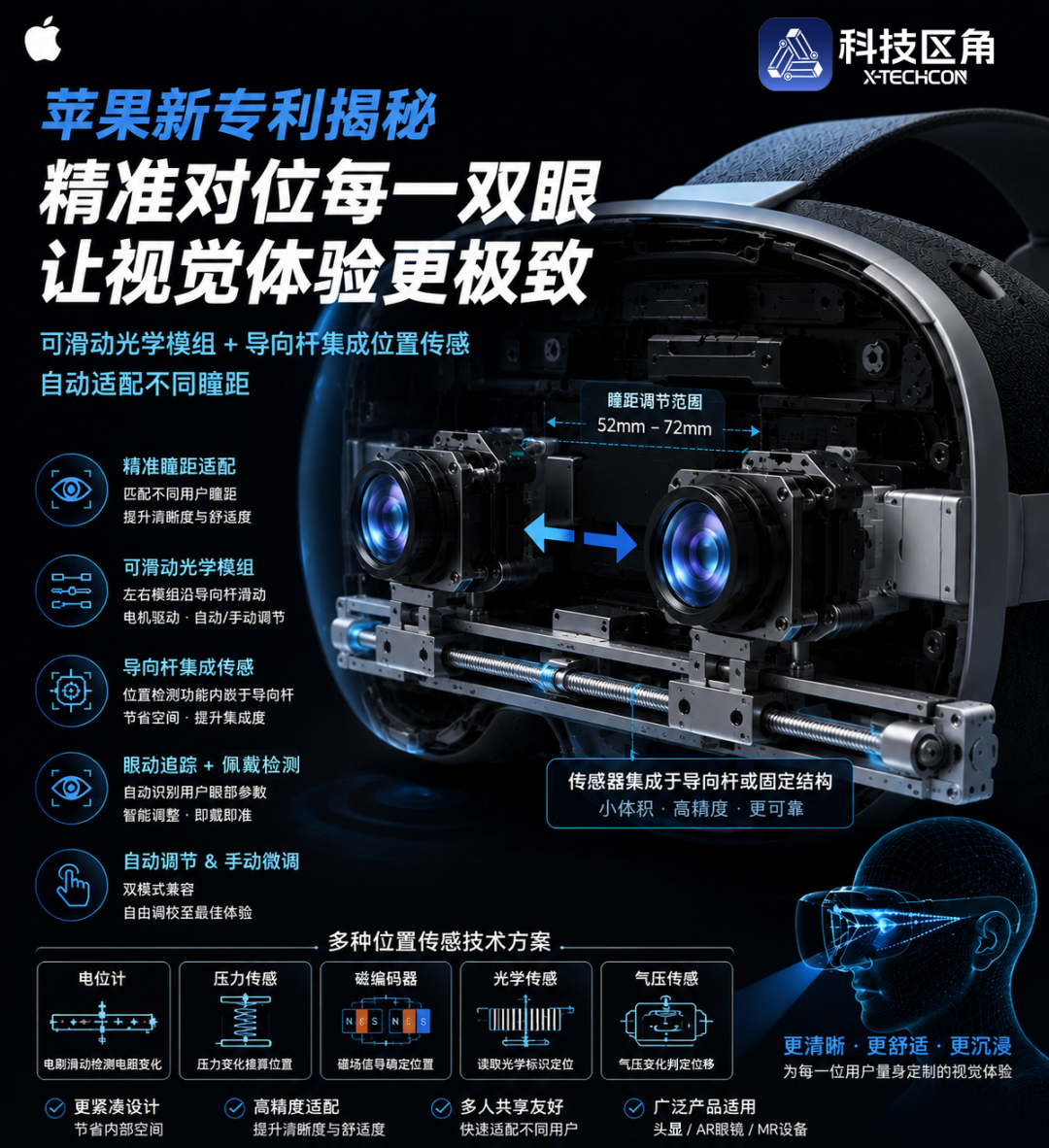

苹果专利披露光学模组追踪技术，可快速适配用户瞳距，有效提升AR眼镜等穿戴式显示设备成像精度图5

*图片由AI生成，仅供释义参考

瞳距为何至关重要

瞳距指人双眼瞳孔之间的距离，在头戴显示设备中，镜片与显示屏的对位位置必须保证每只眼睛能通过正确光路接收对应的画面，若两套光学模组间距过近或过远，用户看到的画面效果会大打折扣。

该专利中的光学模组可横向滑动，匹配或近似匹配用户的双眼间距。双眼间距较窄的用户，可将两套模组向内收拢，双眼间距较宽的用户，则可将模组向外拉开。这项设计不只是提升佩戴舒适度的附加功能，更是核心光学层面的硬性要求，即便头显搭载顶级显示屏与高性能处理器，若镜片位置调校不当，画面依然会出现模糊、畸变，佩戴体感也会变差。

机身内部可滑动式光学模组

专利描述的设备包含头戴式机身外壳，分为前部、后部、鼻托区域与绑带结构，机身内部设有多组光学模组，负责向用户可视区域投射画面，每套光学模组配有像素阵列显示屏与成像镜片，镜片还可加装可拆卸矫正镜片，满足近视、远视等视力矫正需求。

光学模组由可沿导向杆滑动的支架承载，导向杆相当于滑轨，限制模组的移动轨迹。电机驱动螺纹传动轴，与支架相连的螺母即可带动光学模组左右移动，通过控制电机，设备就能调节左右光学模组之间的间距，根据设备配置不同，这套间距调节系统支持自动调节或手动调节两种模式。

传感器集成至导向杆内部

这份专利最核心的创新点是将位置传感器集成在导向杆或设备其他固定结构上，苹果没有在机身其他位置加装体积庞大的独立位置传感器，而是将传感器至少一部分集成于导向杆本体内部或表面。

这一设计非常实用，头戴设备内部空间寸土寸金，机身要塞下显示屏、镜片、各类传感器、摄像头、眼动追踪模块、处理器、电池、驱动马达、扬声器、绑带、密封件以及各类结构零件，每一毫米空间都十分宝贵。

将位置检测功能嵌入导向杆，能够大幅缩减传感系统占用空间，专利中提到，该方案可将导向杆做得十分小巧，示例中的杆体直径与厚度仅数毫米甚至更小，整体来看，这是典型的苹果式工程思路，这项发明并非在产品外部新增大型配件，而是把检测传感功能，内嵌到设备本就不可或缺的基础结构件之中。

覆盖多种传感器方案

根据专利文件，苹果介绍了数种测算光学模组相对导向杆位置的实现方式。

第一种方案采用电位计，即导向杆内部或表面设置固定电阻段与滑动支架相连的电刷可在电阻段上滑动，支架移动时，测得电位随之变化，设备借此判断模组位置。

第二种方案则使用压力传感器，即导向杆上的凸起或弹片可与安装在滑动支架上的压力传感器接触配合，支架发生位移时，接触压力产生变动，系统依靠压力变化推算模组位置。

另外磁编码器也是备选方案之一，该设计中导向杆布置多块磁铁，滑动支架搭载磁传感器，模组滑动时传感器依次扫过磁铁并捕捉磁场信号，通过磁信号数值确定位置。

苹果同时还提出光学传感方案，导向杆印制蚀刻刻度、凸点或纹路涂层等光学标识，滑动支架上的光学传感器跟随模组移动并读取标识，完成位置检测。

这份专利还包含气压传感方案，支架与导向杆之间预留密封气隙，由压力传感器实时监测内部气压，支架滑动带来密封腔气压变化，以此判定模组位置。多类传感器备选方案的意义

多种传感方案具备现实工程价值，头戴设备研发需要多方权衡取舍，电位计体积小巧、信号直出，但机械接触结构存在磨损隐患，而磁编码器可规避接触损耗问题，不过磁铁与磁传感器会带来内部堆叠、电磁干扰等设计难题，光学传感器检测精度高，却需要洁净无遮挡的光路与清晰标识，气压传感依靠密闭空间气压差工作，对密封工艺和良率要求极其严苛，这份专利并未限定单一技术路线，而是提供一套可选技术体系，厂商可根据产品厚度、耐用性、成本、定位精度与量产难度灵活选型，这为苹果保留充足设计弹性，高端头显可选用一种传感器，轻量化AR智能眼镜采用另一套方案，对容错、精度要求极高的机型，则能采用多传感融合混合方案。

依托眼动、佩戴传感器实现自动调节

专利同时提及眼动追踪传感器与头部佩戴感应传感器，用于自动调控光学模组间距，眼动追踪模块搭载红外光源与红外摄像头，照射并采集人眼图像，既能追踪视线方向，也可测算眼球位置、镜眼距与用户瞳距。

设备可利用上述数据驱动调节电机，自动调整左右光学模组间距：检测到用户瞳距偏小时，控制模组向内收拢；识别到大瞳距用户，则驱动模组向外分离，设备还配备佩戴检测传感器，包含眼动追踪模块、后置感应探头、头带传感器、接近传感器、光线传感器、物理开关或压力传感器，系统以此判断设备是否处于佩戴状态，再决定是否执行自动调校。

自动适配功能是大幅降低头显使用门槛的核心手段，该功能无需用户手动反复调试参数，设备自动识别人眼位置并同步调整光学模组，同时，苹果还保留手动调节模式，专利方案同样支持手动操控，用户可通过机身按键或其他交互控件驱动电机微调模组，该模式适用于用户自主精细化调校或是设备同时搭载自动、手动双调节功能的产品形态。

位置传感可集成至其他固定结构件

虽然专利重点围绕导向杆集成传感设计展开，苹果也提出可将传感器布置在机身外壳等其他固定部件上，在该设计方案中，传感器依然能够检测沿导向杆滑动的支架位移，这拓宽了专利的保护范围，苹果不局限于导向杆内置传感的单一思路，相同的位置检测逻辑可复用在机身其他固定结构上。

该设计思路能够适配各类产品的特殊设计限制，若导向杆尺寸过小、存在弧度、装配空间受限，或是材质无法适配某类传感结构，便可将传感器布置到头显周边其他固定零部件中。

佩戴舒适度与画面清晰度的关联

整体专利技术最直观的优点是优化了光学适配效果，调校到位的头显能将屏幕与镜片精准匹配人眼光路，提升画面通透度、缓解视觉疲劳，带来更自然的沉浸式观感，而多人共用设备场景下该优势尤为突出，可供家庭成员、办公人员、开发人员、体验演示者轮流使用的头显，需要快速、精准完成适配，具备高精度模组位置检测能力的设备，能为不同使用者提供稳定统一的观看体验。

长期佩戴舒适度同样得到改善，光学模组与人眼哪怕存在微小错位，长时间使用也会产生酸胀不适感，苹果这套系统可持续维持光路精准对位。

苹果专利披露光学模组追踪技术，可快速适配用户瞳距，有效提升AR眼镜等穿戴式显示设备成像精度图6

对行业下一代头显产品的价值

这份专利事关未来头显、AR智能眼镜的研发进程。光学适配问题始终是制约穿戴显示设备提升佩戴体验、走向大众市场的核心瓶颈，仅凭高端屏幕与沉浸式软件不足以打动消费者，硬件结构必须贴合不同用户的头部、眼部生理特征。

苹果这份专利为行业提供了更紧凑、一体化的适配解决方案，该技术方案可落地于Vision Pro类高端头显、轻量化头戴设备或是搭载可调光学结构的新一代智能眼镜。
