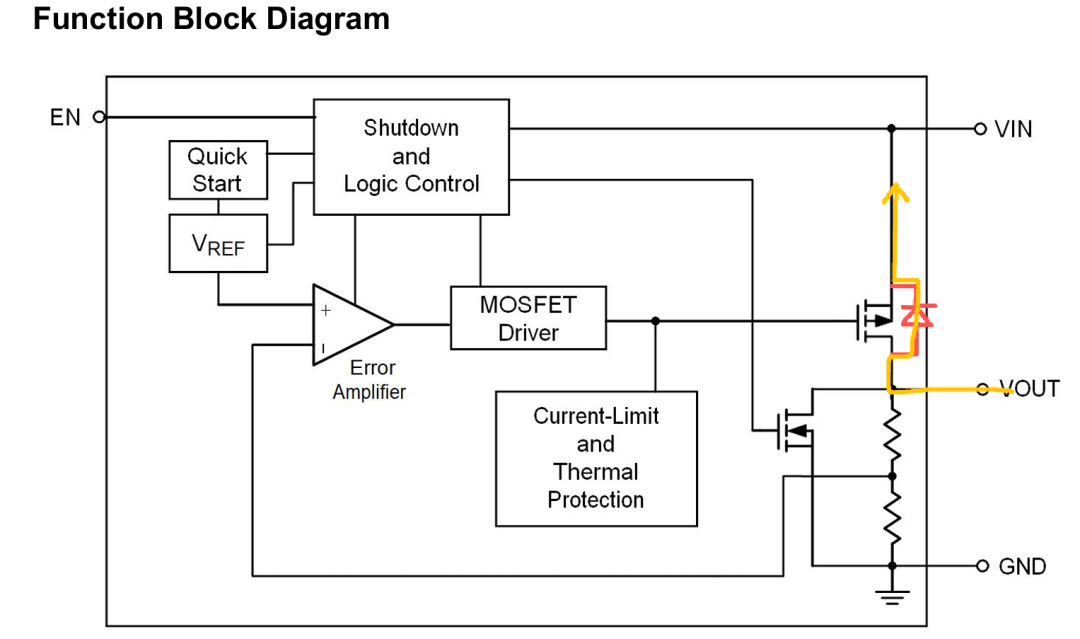

它的核心是三部分协作：
输出晶体管
输出晶体管串联在串联稳压器输入输出引脚之间。随着输入电压或输出电流的变化，误差放大器信号控制其栅极电压或基极电流。因此，输出晶体管起可变电阻的作用，保持输出电压稳定；
参考电压源
这是误差放大器的参考电压源。误差放大器根据这个参考电压控制输出晶体管的栅极或基极，保持输出电压稳定；
反馈电阻
反馈电阻对输出电压进行分压并产生反馈电压。误差放大器比较反馈电压与参考电压，控制输出电压。两个反馈电阻串联在VOUT和GND引脚之间。电阻之间的中点电压施加到误差放大器；
误差放大器
误差放大器比较反馈电压（即两个反馈电阻的中点电压）与参考电压。当反馈电压低于参考电压时，误差放大器提高MOSFET驱动力，降低漏源电压，从而增加输出电压。
当反馈电压高于参考电压时，误差放大器降低MOSFET驱动力，增加漏源电压，从而降低输出电压；
它们共同构成一个闭环控制系统，让电压稳定在目标值。
那么如何防止输出电压反灌回输入端呢？
使用肖特基二极管
如下图4所示，在输出和输入之间使用肖特基二极管可以在输出 电压超过输入电压时防止 LDO 中的体二极管导通。您必须使 用肖特基二极管，肖特基二极管的正向电压较低，而传统二极 管的正向电压与肖特基二极管相比要高得多。在正常工作中， 肖特基二极管会进行反向偏置，不会传到任何电流。此方法的 另一项优势是，在输出和输入之间放置肖特基二极管后，LDO 的压降电压不会增大。
图4：使用肖特基二极管防止出现反向电流
在LDO之前使用二极管
如下图5所示，此方法在 LDO 之前使用二极管以防电流流回到 电源。这是一种防止出现反向电流的有效方法，但它也会增大 防止 LDO 出现压降所需的必要输入电压。置于 LDO 输入端的 二极管在反向电流条件下会变为反向偏置状态，不允许任何电 流流过。此方法与下一种方法类似。
图5：在 LDO 之前使用二极管以防出现反向电流
选用内部防反灌的LDO
如下图6所示，两个MOS的源级背靠背的方案在电池充电产品中非常常见，可以有效阻止输出端反灌电流。
图6：背靠背的MOS方案
