电源设计，是PCB设计中最核心、也最容易翻车的模块之一。
你是不是也有这样的经历？
1、电源一上电就过热？
2、明明布线清晰却总有干扰？
3、看不懂datasheet推荐图，不知道元件该怎么放？
其实，电源设计并没有你想的那么复杂，只要掌握关键原则，看懂原理图，设计就成一半！
今天这篇文章，就结合图文，带你完整拆解 开关电源与LDO线性稳压器的PCB设计技巧，从布局到铺铜，从GND处理到过孔安排，全流程讲透！
DC-DC变换器核心：负责功率转换
输出采样电路（R1、R2）：采样电压并反馈给比较器
3PWM误差放大与驱动电路：通过调整占空比控制输出电压

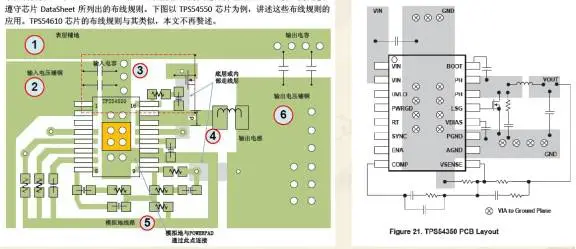

以开关芯片为中心，围绕其引脚展开布局；
输入与输出的滤波电容尽量不要并排，避免输入噪声耦合到输出；
保留足够的铺铜与过孔空间。
元器件沿一个方向整齐排布；
尽量减少连接长度、打孔数量；

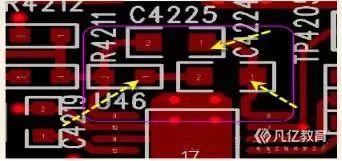

核心滤波电容一定要靠近管脚（如图中红框所示），别乱放！
公共地线、电源输入输出线一定要宽或铺铜处理；
信号互联线最少加粗至10mil（大多数工程师推荐为12~15mil）；
大电流回路优先走顶层或底层，防止断层。
所有带Power Pad的芯片需开窗+铺铜+打散热过孔；
电感下方不能有任何信号线，防止磁干扰耦合；
多路输出的情况下，相邻电感需垂直摆放，降低互感干扰。
千万不要全连接！要给焊接留出“隔热路径”；
大面积铜皮不能只靠一个过孔连接地，建议打孔阵列。
适用于3.3V → 1.8V、5V → 3.3V等低电压降压；
特点：结构简单、上电快、纹波小、输出稳定；
缺点：仅支持降压，输出电流一般不超过2A。

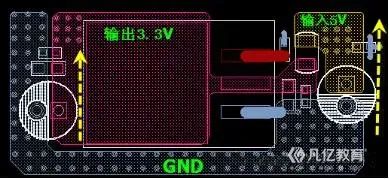

GND脚要连接大面积铜皮，增加导电面积；
打多个过孔，数量参考输入输出走线；

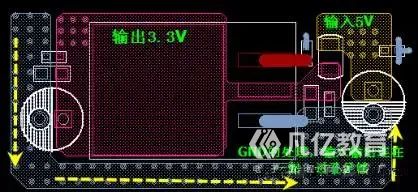

输入与输出地尽量连接在一起形成闭环。
