前言
快充市场的迅速发展，65W功率已成为了各大品牌方案商的主打功率档位。为了满足消费者对更高充电效率和更小尺寸充电器的需求，氮化镓（GaN）技术逐渐成为行业的热点。
深圳市勤领科技凭借其深厚的技术积累和创新实力，推出了一款65W2C1A氮化镓快充产品，方案在AC110-240V输入电压下，无需辅助散热，节省散热成本和加工成本，得以极具竞争力的成本和性能优势实现65W2C1A快充产品的大规模量产出货。
产品外观
该产品采用纯白色外观，整体简洁大气。
采用2C1A的接口配置，各个接口下标注了支持的最大功率。
插脚设计为可折叠，便于携带和外出使用。
插脚下方标示了详细的充电功率信息。两个USB-C接口均支持最高65W的快充输出，USB-A接口的最大输出功率为22.5W。当两个USB-C接口同时使用时，功率分配为45W和20W；当一个USB-C接口与USB-A接口同时接入时，C口输出45W，A口输出18W；当所有三个接口同时使用时，两个USB-C接口共享45W输出，而USB-A接口则输出15W。
该产品长度约为57.98mm。

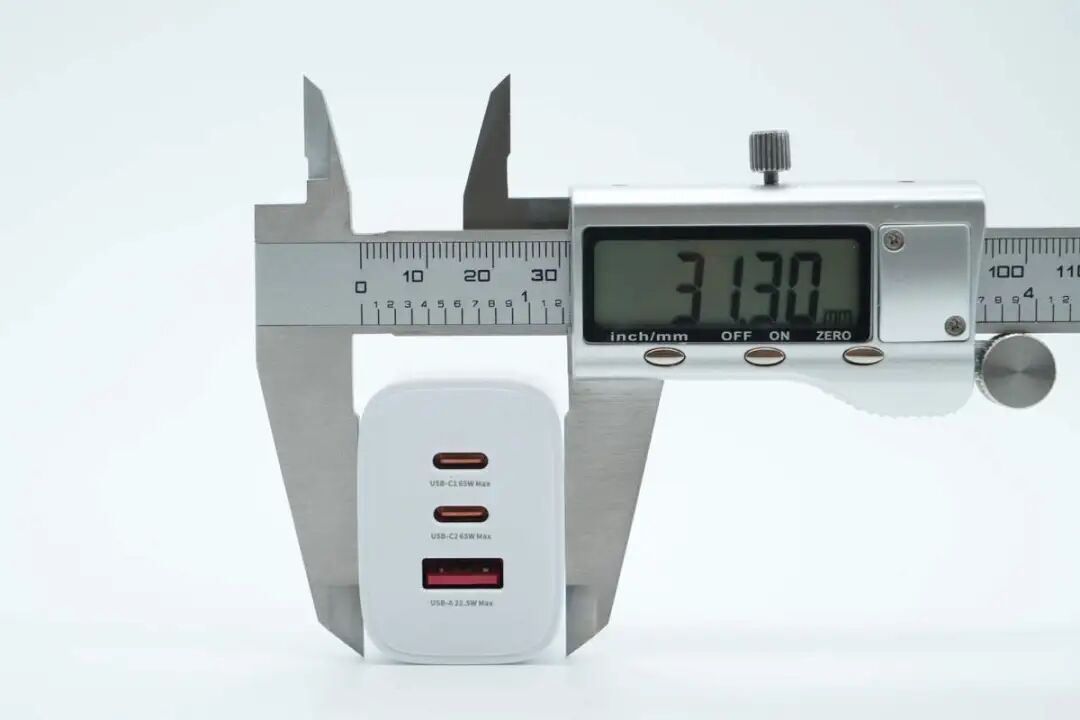

该产品宽度约为31.30mm。
高度约为43.93mm。
重量约为91.6g。
使用POWER-Z KM003C 读取 USB-C1 端口快充协议，实测支持 QC3.0、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC4+、DCP和Apple2.4A等充电协议。
PDO报文方面，C1端口支持 5V/3A、9V/3A、12V/3A、15V/3A 、20V/3.25A 五组固定电压及一组3.3-11V/5A的PPS档位。
USB-C2 接口支持的数据相同，不再重复赘述。
使用ChargerLAB POWER-Z KM003C测得该方案USB-A接口支持QC3.0、FCP、SCP、AFC、SFCP、DCP和Apple2.4A等充电协议。
产品内部结构
下来拆开外壳看看内部的设计与用料。
该方案设计正面一览。

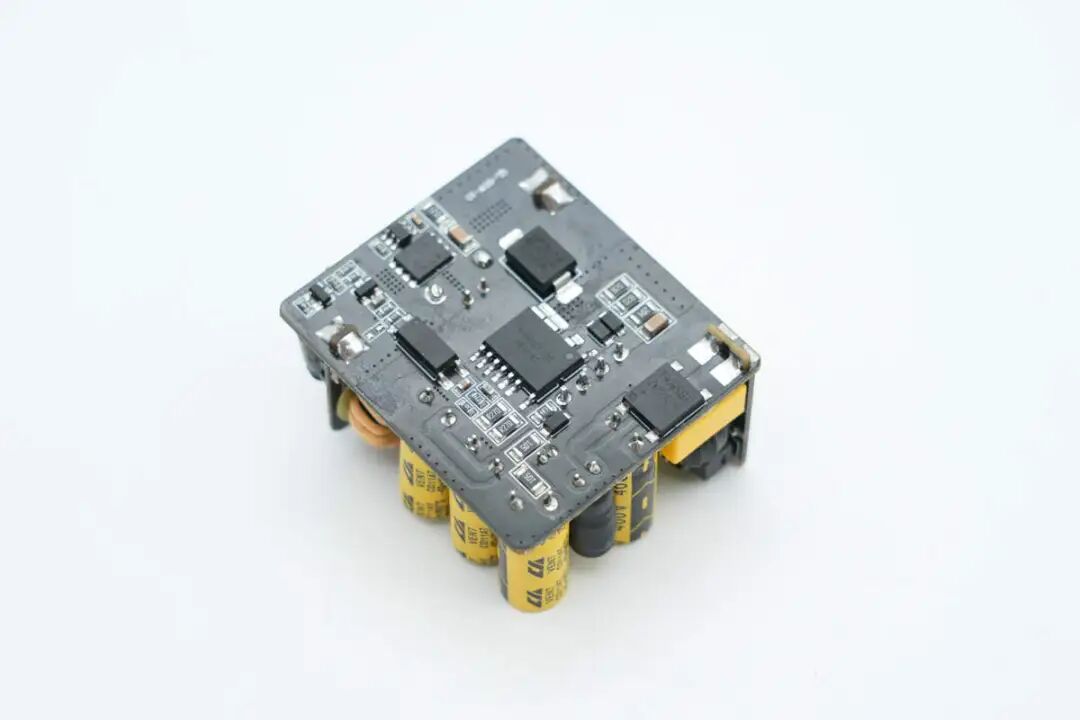

背面PCB板一览。
主控芯片来自智融科技最新推出的合封GaN SW1188H，这是智融科技为高密度 AC-DC 适配器与充电器设计而推出的一款高集成度准谐振反激控制器，内部集成 700V GaN 功率开关，导通电阻为 200 mΩ，以峰值电流模式驱动，支持 8V–90V 超宽 VDD 供电范围。
SW1188H 面向 PD/宽输出档位适配器的需求，既把开关元件与驱动高度集成以降低器件数量与系统尺寸，又通过低导通电阻与准谐振工作有效降低开关损耗，从而在保证高功率密度的同时提升转换效率与热性能。SW1188H 采用 ESOP-10W 封装，便于小型电源设计的热管理与布板。
在控制与工作模式上，SW1188H 支持准谐振（QR）、断续导通（DCM）与突发（BURST）多种工作态，通过智能谷底锁定与 ZCD 采样实现谷底导通以最小化开关损耗，当负载变轻时芯片会自动降频或进入突发模式以优化轻载效率。SW1188H 还内置软启动、动态驱动能力调整、最小开关频率与最大开通时间限制，并允许通过外部元件对关断延迟与导通时刻做微调，方便工程师在不同拓扑与变压器设计中进行性能折中与稳定性优化。
SW1188H 还配备了完善的保护机制，集成了齐备的自保护与故障响应机制，包括 Brown-out、VDD 欠/过压、输出过/欠压、逐周期限流、过载、CS 开路、片内/片外过温保护等，适用于快充适配器、充电器、AC-DC开关电源等领域。
同步整流控制器采用智融SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围， 配合 MOSFET 使用替代肖特基整流二极管，可以显著提高系统效率。
SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。
充电头网拆解了解到，智融科技SW1608此前还被、、、等产品采用。
降压协议IC采用智融SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
智融 SW3516P 详细资料。
充电头网拆解了解到，智融 SW3516P 此前还被、、、等产品采用，芯片性能质量获客户一致认可。

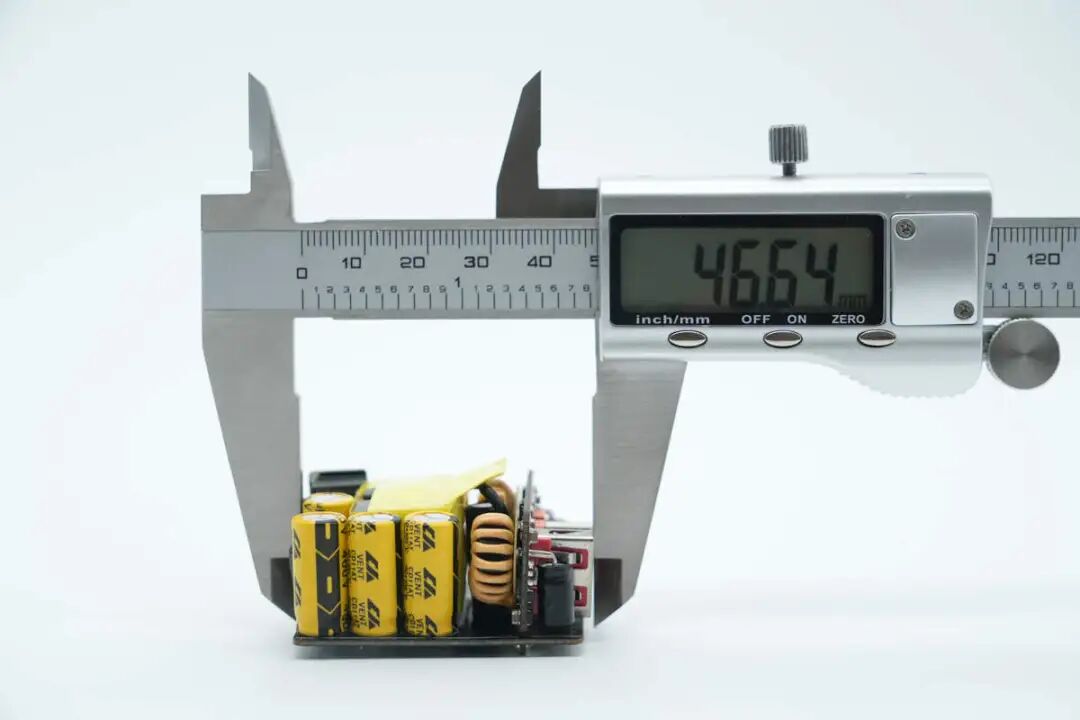

实测得该产品PCBA长度约为46.64mm。
宽度约为38.99mm。
高度约为22.72mm。
实测得该方案功率密度约为1.57 W/cm³。
该产品PCBA布局简单，便于生产加工，变压器采用低损耗PC96F磁芯材质，搭配智融科技高效合封氮化镓SW1188H方案，产品效率高。多口降压部分采用智融SW3516P搭配超至威多股线磁环电感，采用多股线磁环电感可以大大降低趋肤效应，相比于普通单根漆包线磁环电感温度低15°左右，这也极大的降低了Buck一级的器件温升，整个产品只需要少量打胶辅助固定和散热，节省了传统价格高昂的铜片和灌胶等散热和加工成本，使得整套产品具有更好的性价比优势。
该PCBA的重量约为56.7g。
充电头网总结
这款65W2C1A产品采用智融合封氮化镓方案SW1188H+SW1608+SW3516P*2的芯片组合进行设计，其中SW1188H作为集成氮化镓的高频准谐振反激变换器，负责实现主功率的高效转换，搭配SW1608同步整流驱动控制器，有效降低整流损耗，提升系统效率。由于该产品采用双路设计，两颗SW3516P芯片分别用于管理A口和两个C口的多协议快充控制，支持多种充电协议，同时通过独立限流保护确保双口同时输出时的安全与稳定性。
