近期充电头网拿到了thinkplus一款超薄磁吸充电宝，产品在配备5000mAh容量电芯情况下，机身厚度仅有8.9mm，整体小巧纤薄便携性好，同时满足苹果用户日常出门的补电需求。
充电宝还采用高强度合金外壳，表面喷砂工艺处理，整体相当精美。同时配置USB-C接口支持20W PD双向快充，还支持15W无线充，满足苹果iPhone 17系列新机有线快充或磁吸无线充需求。下面我们就一起来看看产品内部的设计和用料。
此前充电头网还拆解过、、、等产品，欢迎查阅。
文章中出现的商品：
thinkplus超薄磁吸无线充电宝开箱

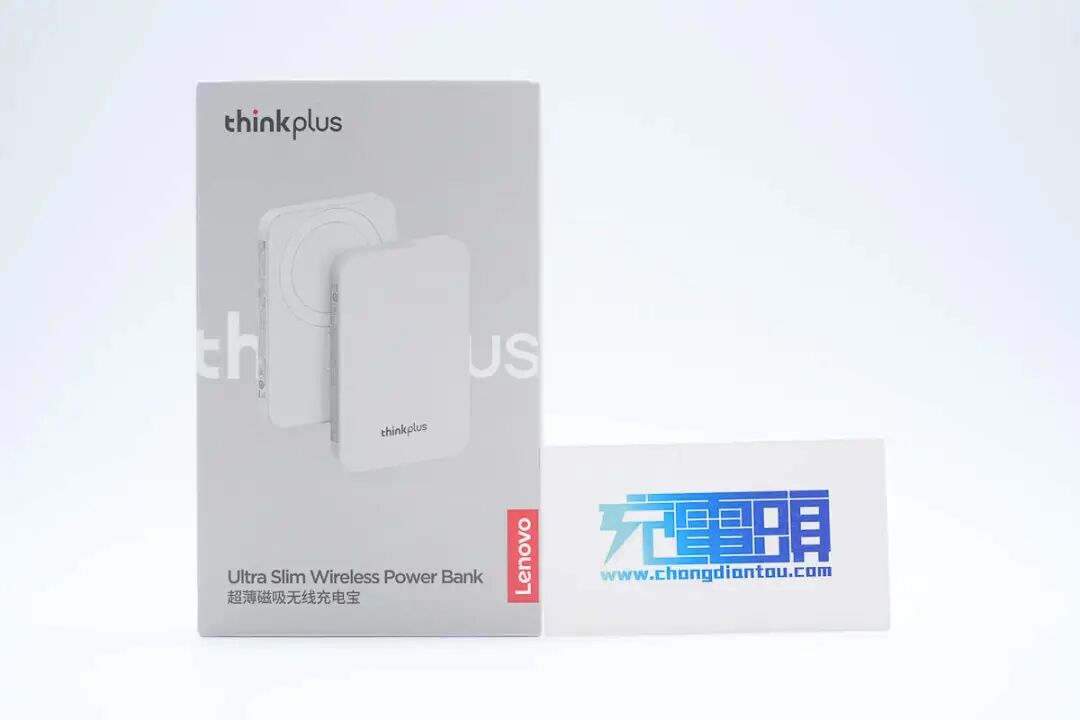

包装盒正面印有Lenovo、thinkplus品牌，产品外观以及名称。

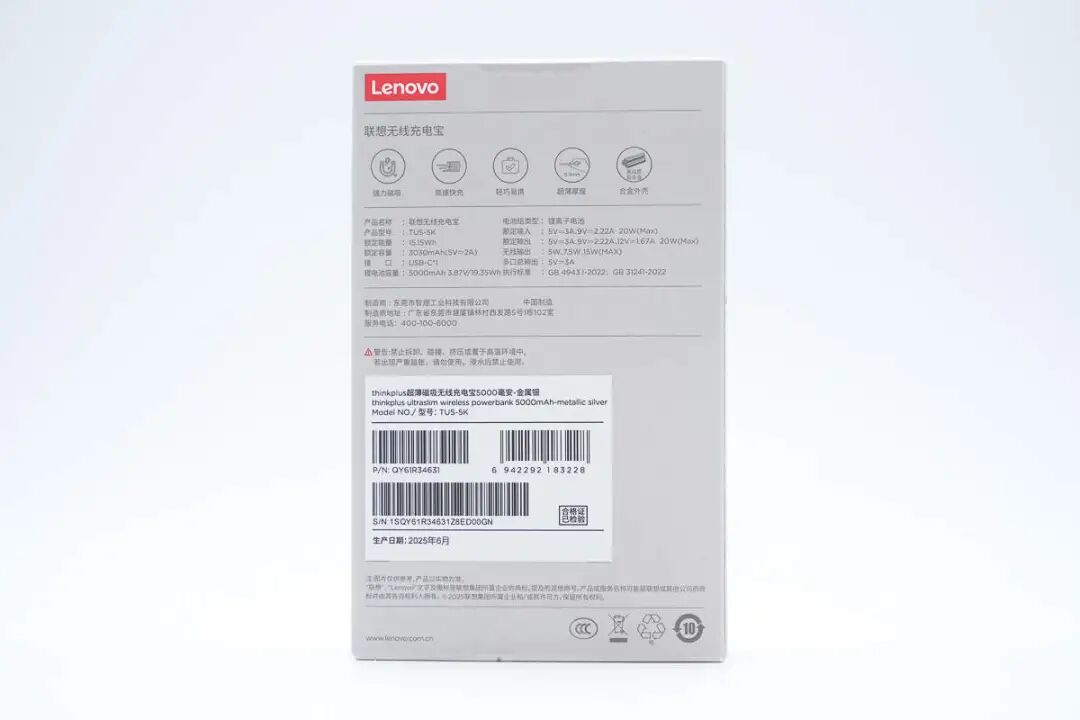

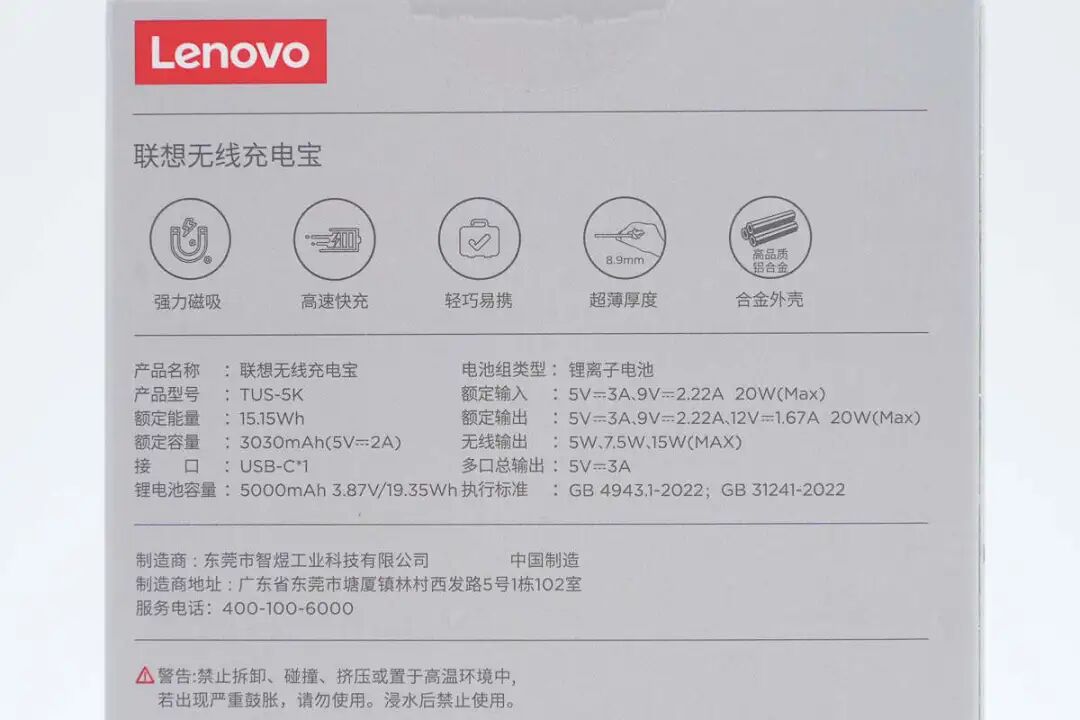

背面印有充电宝五大卖点标识、参数、制造商、注意事项以及生产日期等信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。

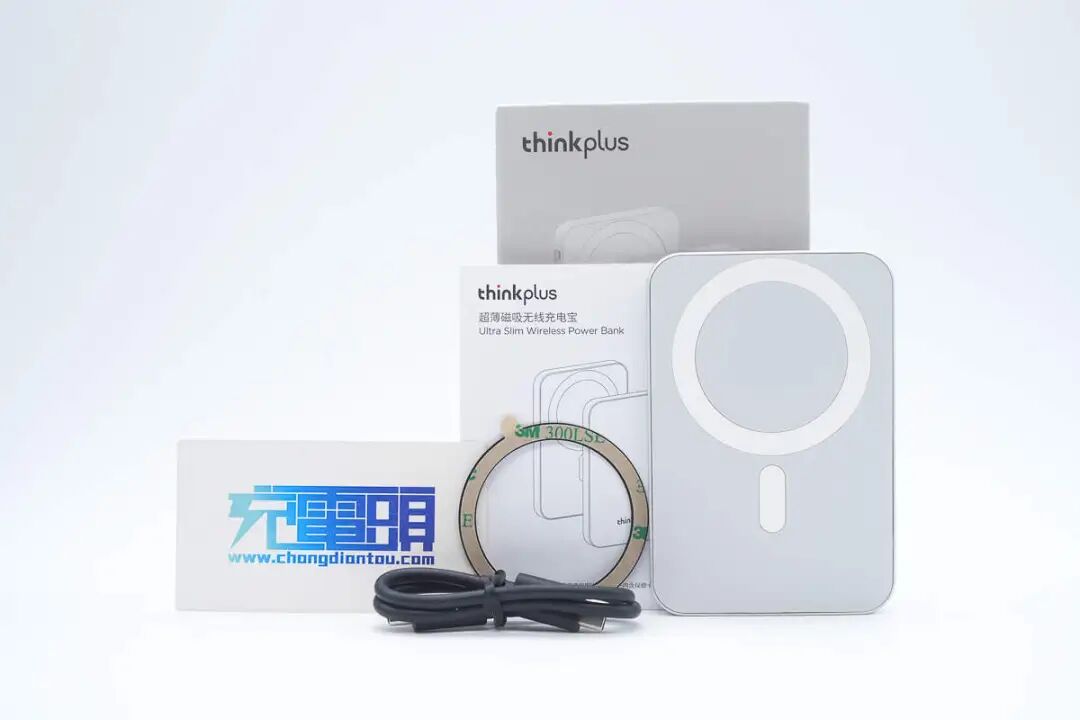

包装内含充电宝、数据线、铁环以及使用说明书。

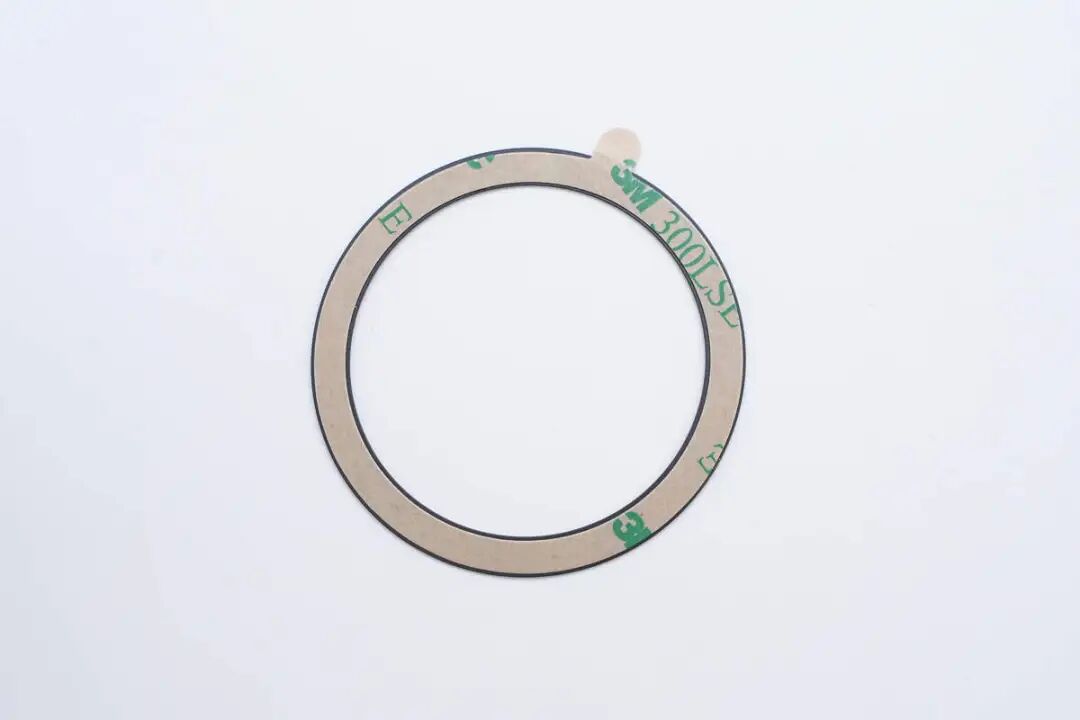

附带铁环可用于不支持磁吸功能的手机使用，将其置于手机壳内，充电宝即可吸附为手机进行磁吸无线充电。

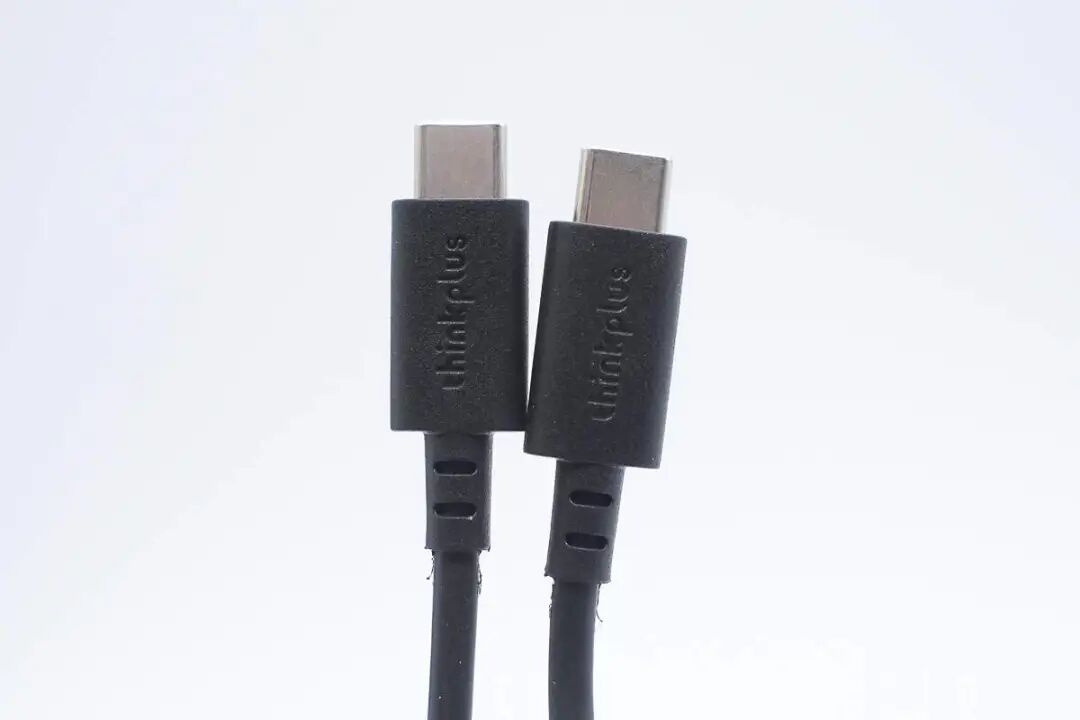

附带数据线为USB-C to USB-C类型，端子外壳磨砂方便插拔，末端做了抗弯折保护设计。

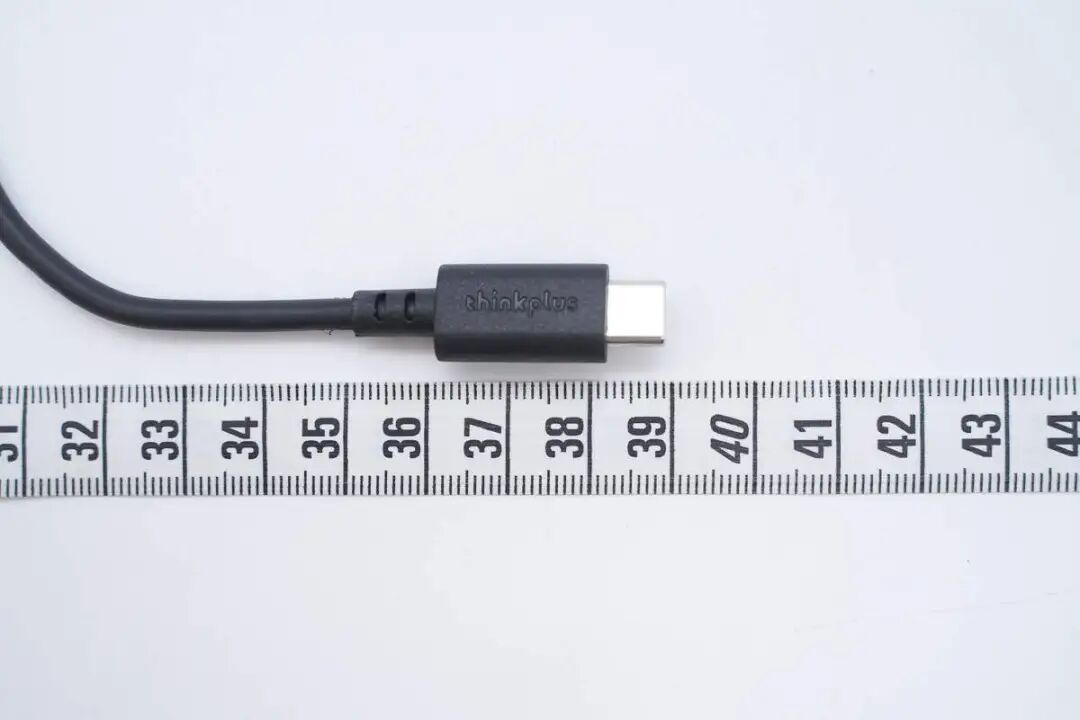

数据线为短线设计方便携带和边充边用，实测线缆长度约为39cm。

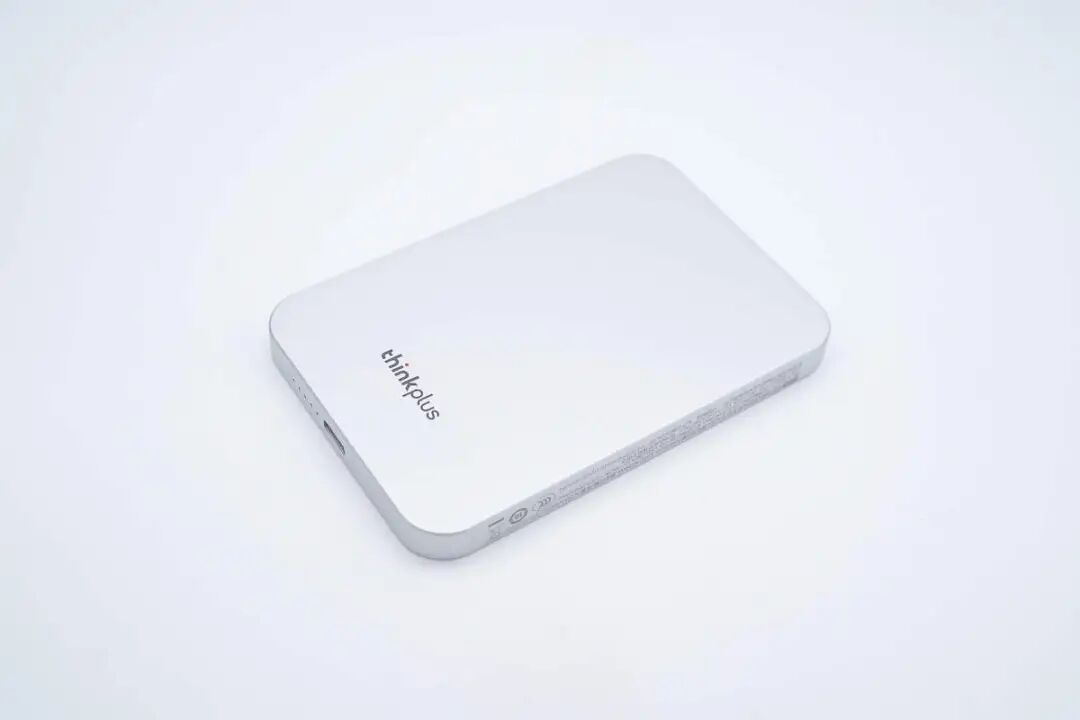

thinkplus超薄磁吸无线充电宝机身纤薄，背面与侧身采用一体式金属材质外壳，整体十分小巧精美。

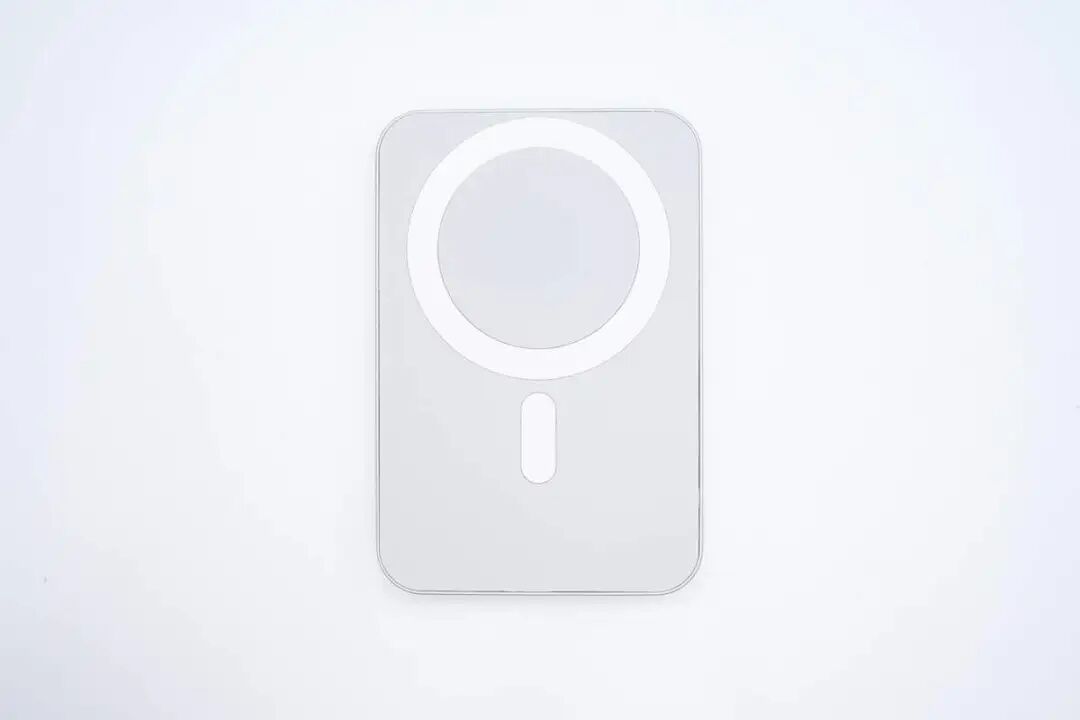

机身正面对应无线充区域设有环形凹槽，方便用户辨别对齐使用。

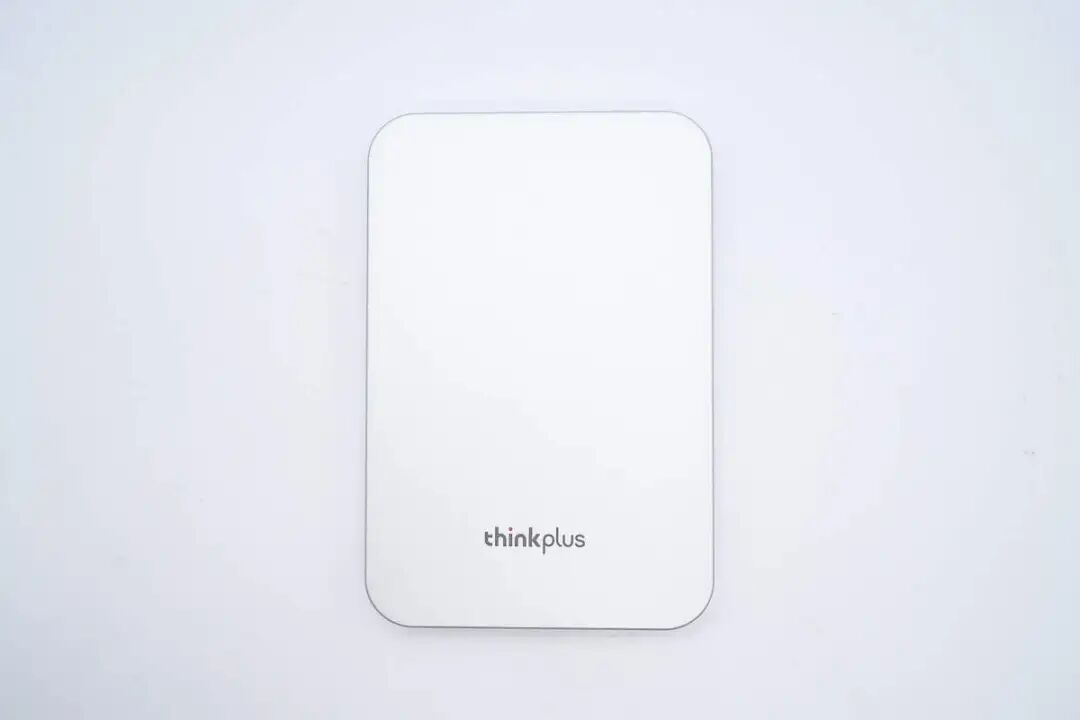

背面下方镭雕thinkplus品牌。

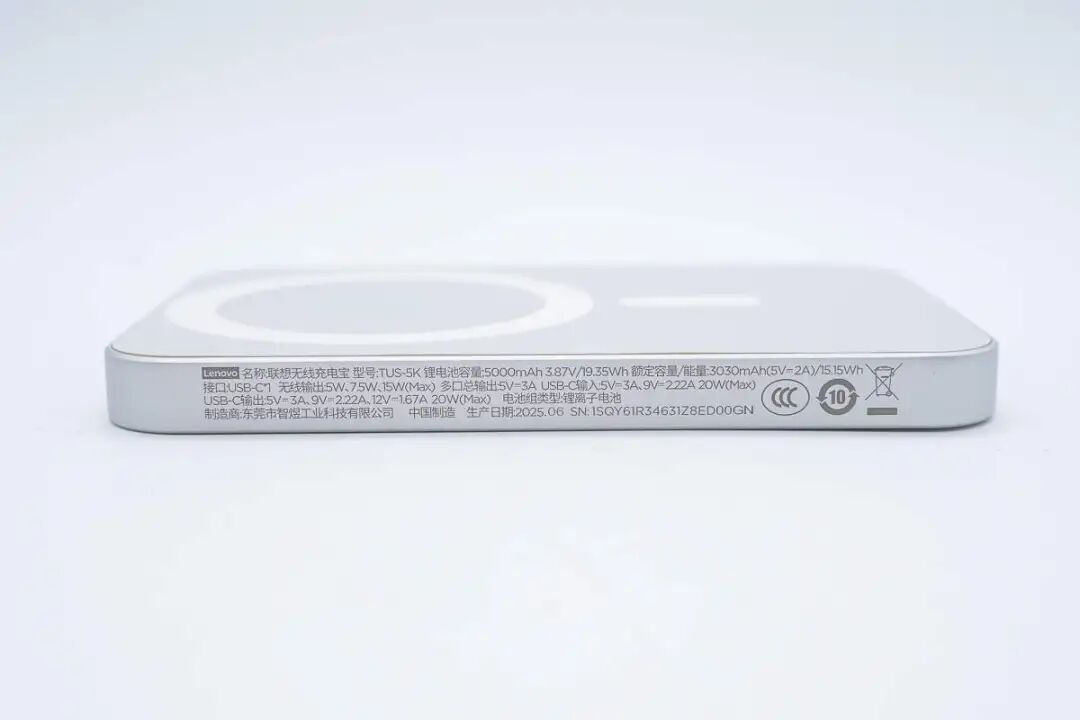

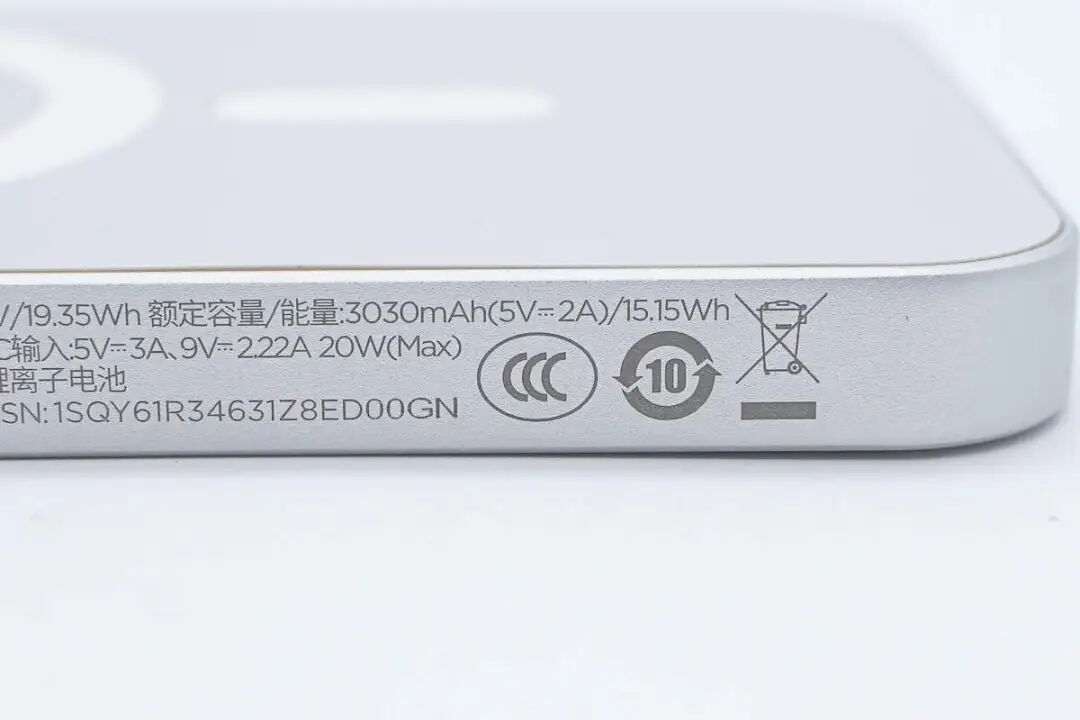

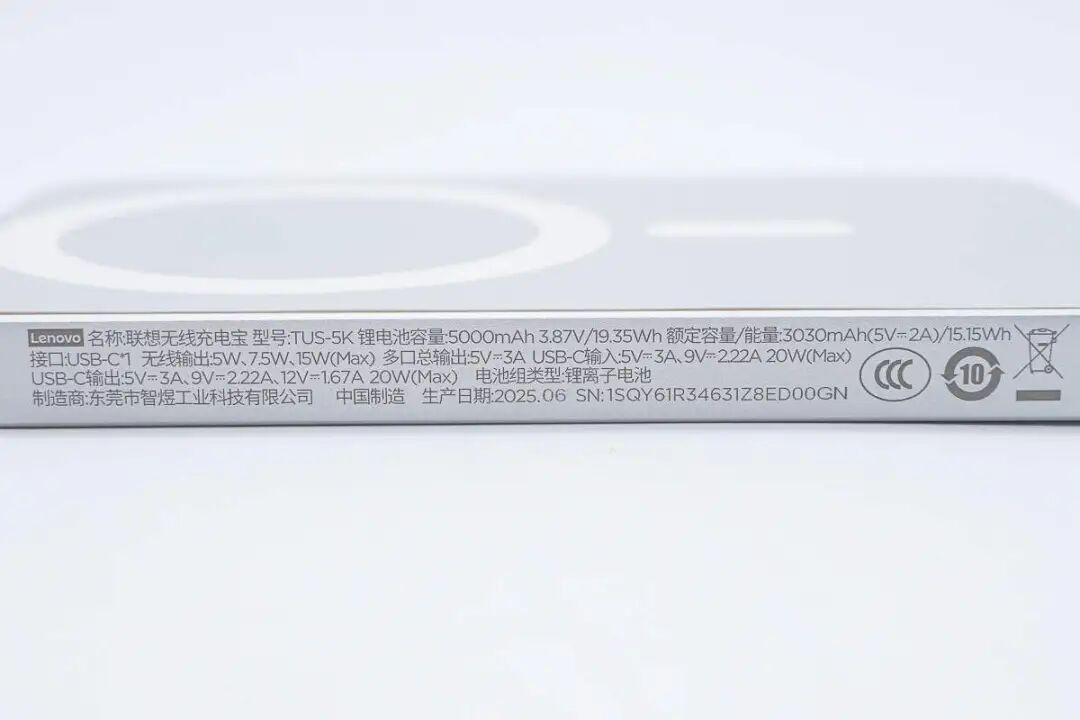

机身一侧设计产品铭牌信息。
充电宝参数特写
名称：联想无线充电宝
型号：TUS-5K
锂电池容量：5000mAh 3.87V/19.35Wh
额定容量/能量：3030mAh(5V2A)/15.15Wh
接口：USB-C*1
无线输出：5W、7.5W、15W(Max)
多口总输出：5V3A
USB-C输入：5V3A、9V2.22A 20W(Max)
USB-C输出：5V3A、9V2.22A、12V1.67A 20W(Max)
电池组类型：锂离子电池
制造商：东莞市智煜工业科技有限公司
充电宝通过了国家CCC强制认证。

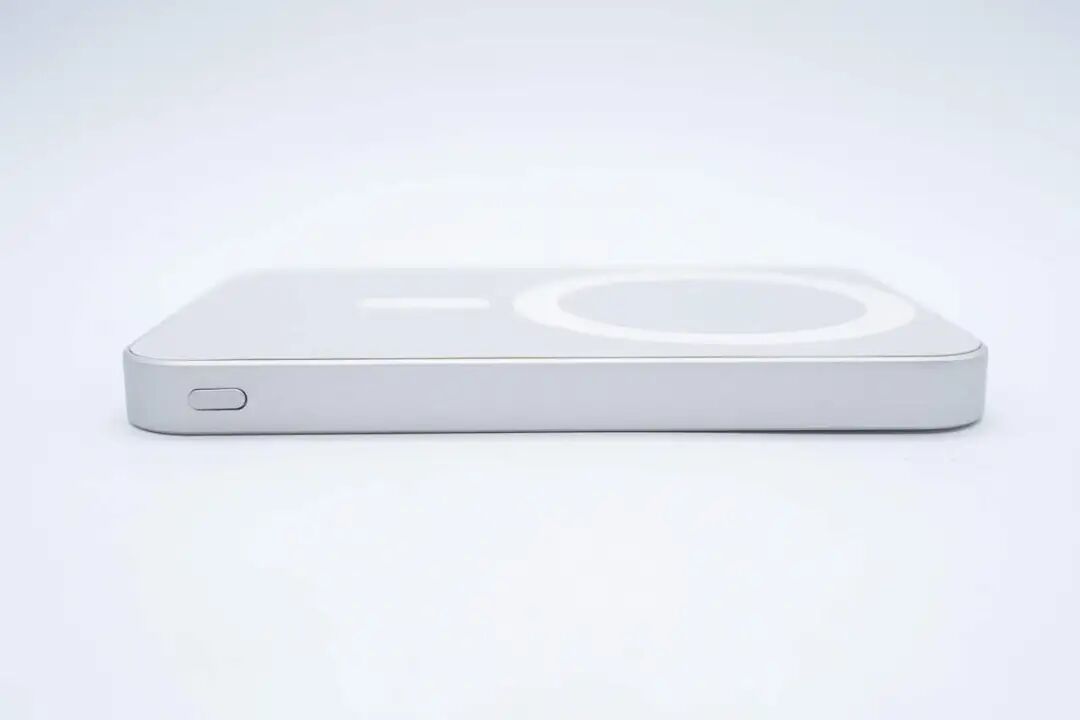

机身另一侧配置有电源键。

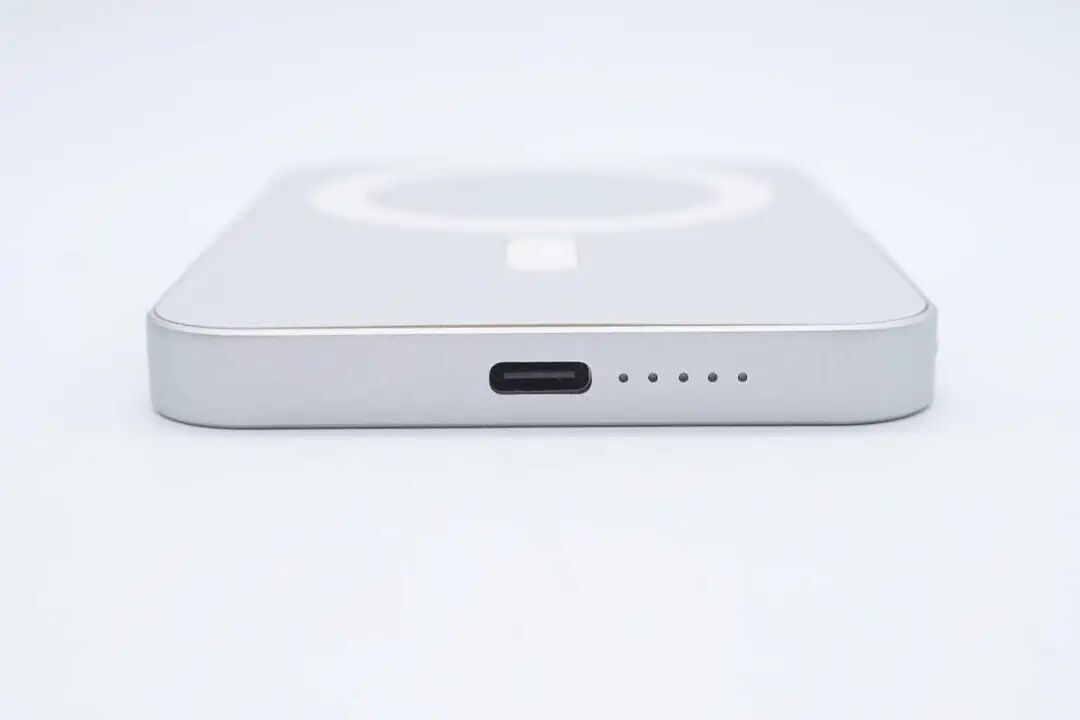

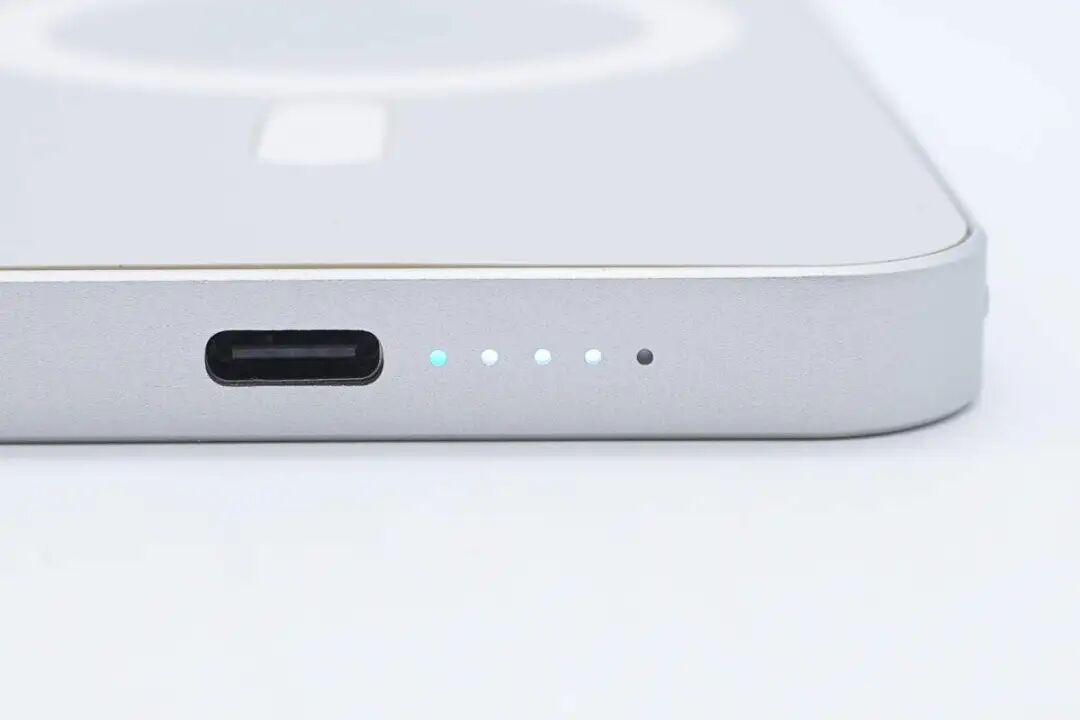

底部配置USB-C接口、无线充电指示灯和电量指示灯。
电量指示灯亮白光，无线充电指示灯在待机时蓝灯常亮，工作时蓝灯闪烁，关机时熄灭。

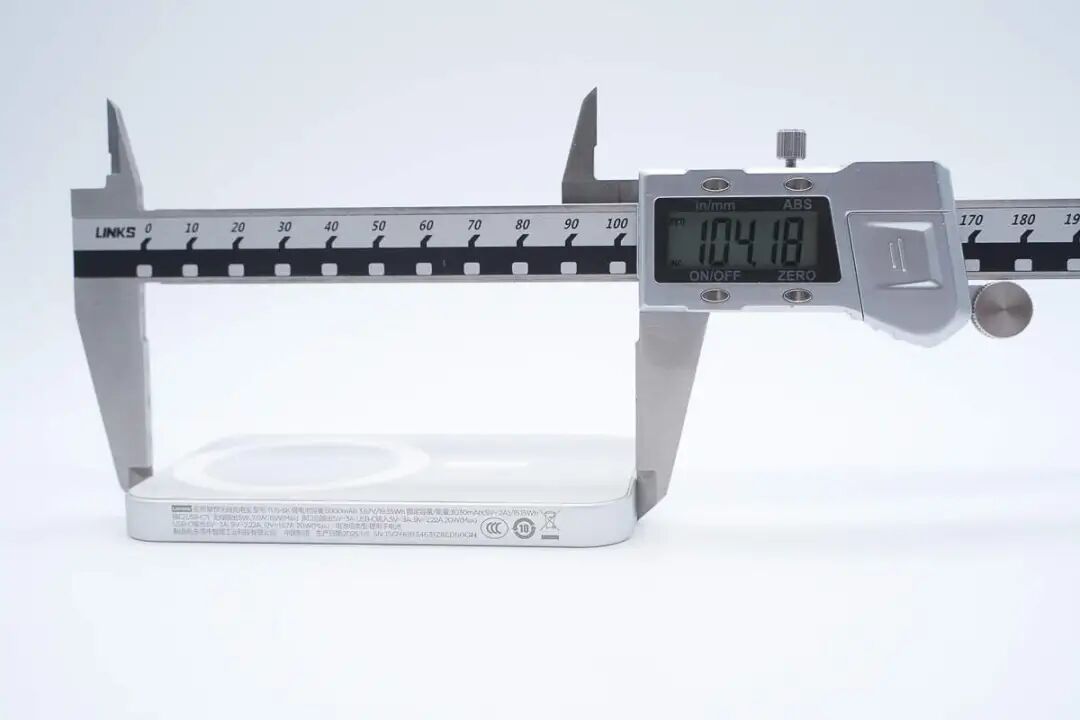

实测充电宝机身长度为104.18mm。

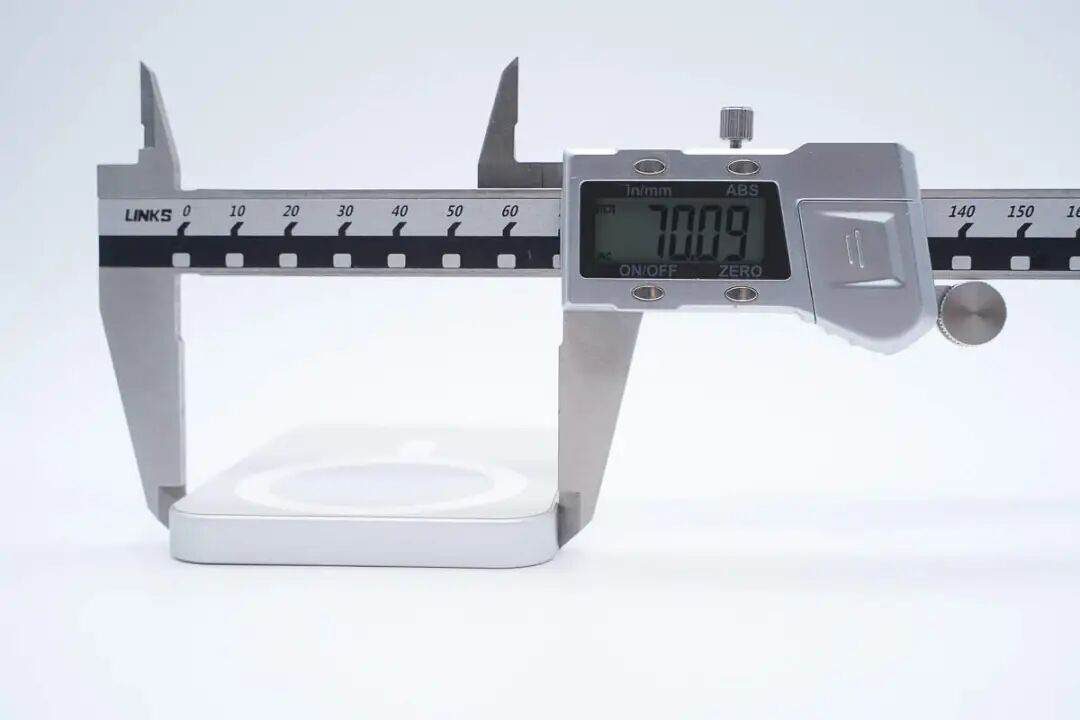

宽度为70.09mm。

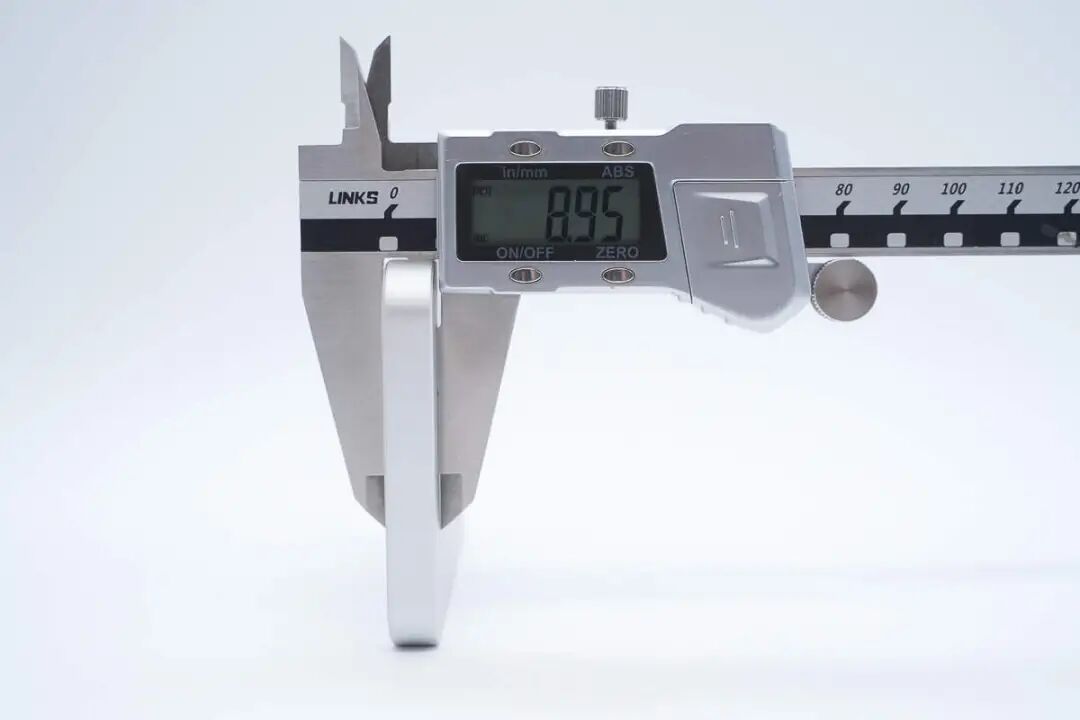

厚度为8.95mm。

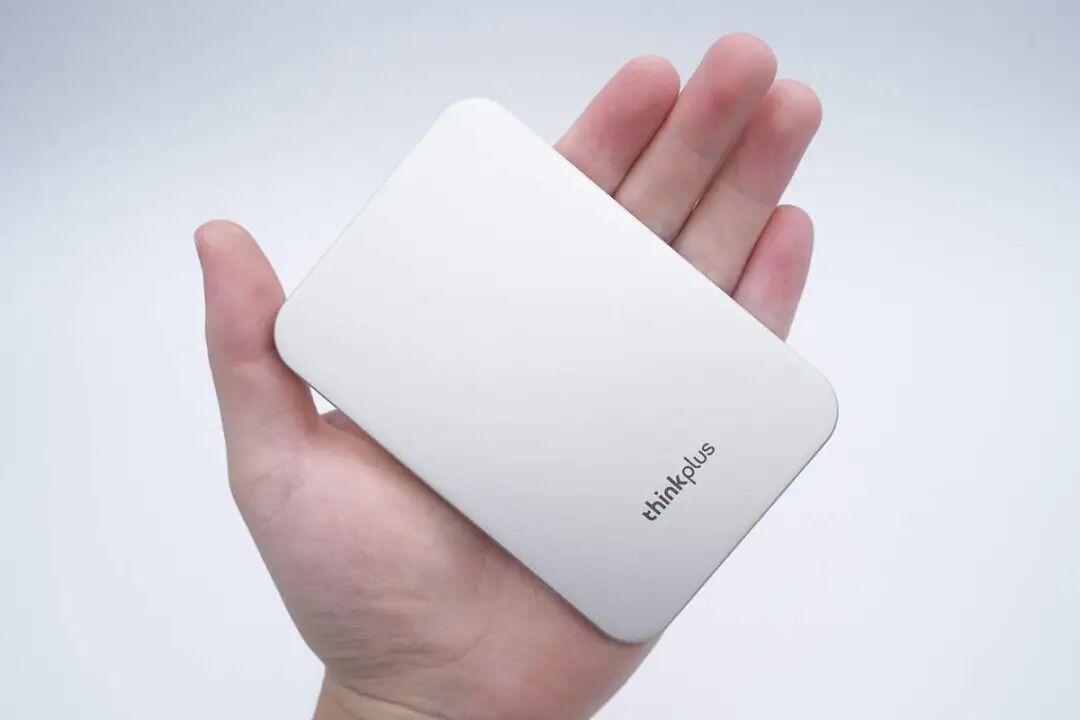

产品拿在手上的大小直观感受。

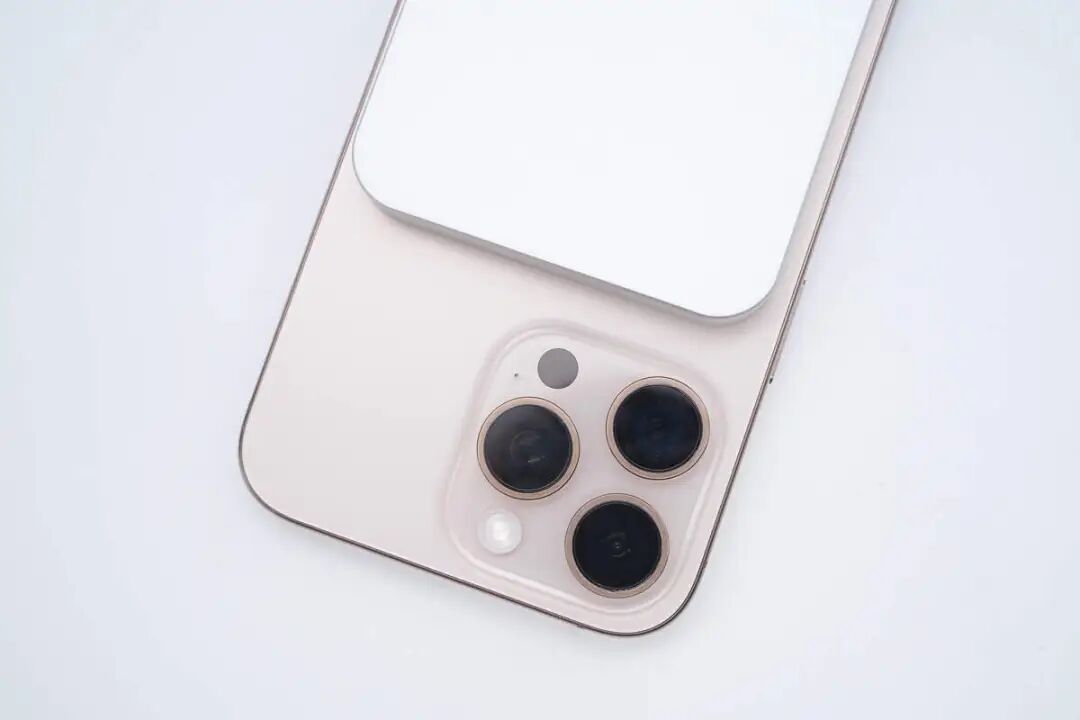

使用充电宝给苹果iPhone 16 Pro Max 美版充电，机身小巧不会挡住手机后摄模组，满足用户变充电边拍摄活动需求。
此外充电宝还能吸附起手机悬空不掉落，吸附力表现也很好。

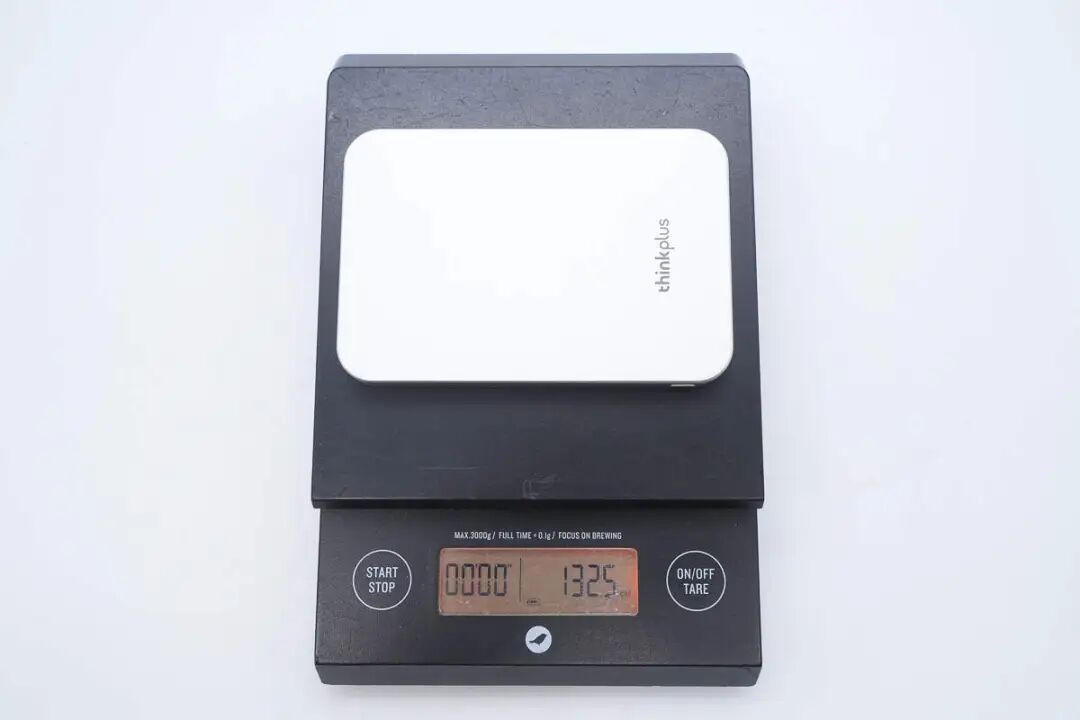

另外测得充电宝重量约为133g。

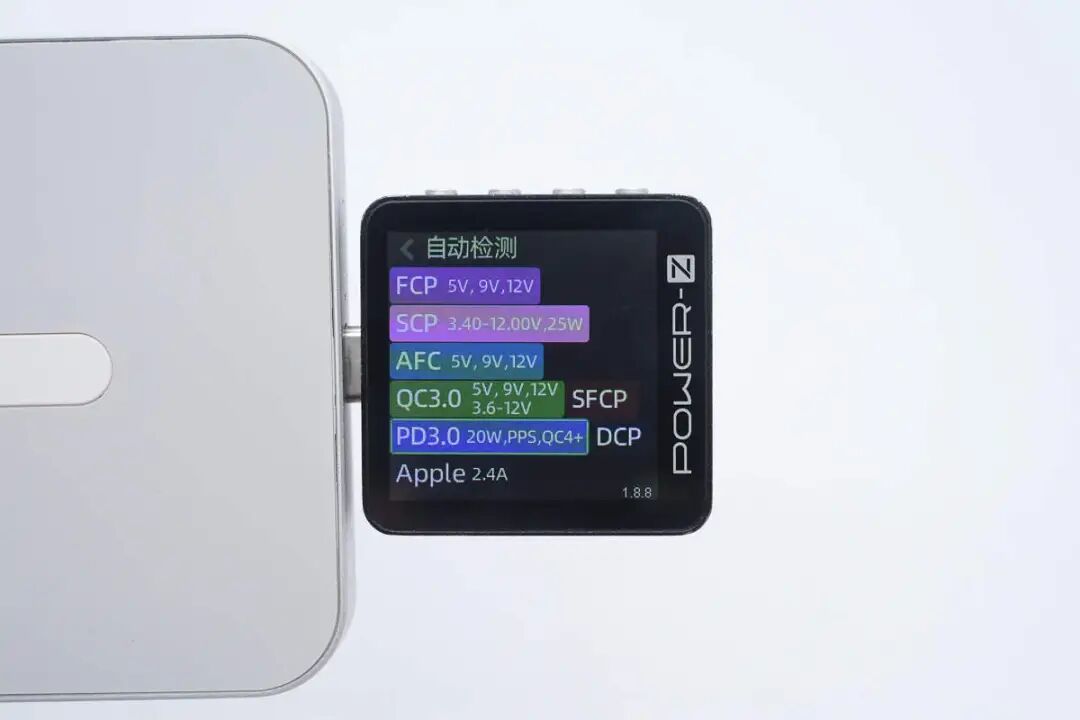

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、Apple 2.4A充电协议。

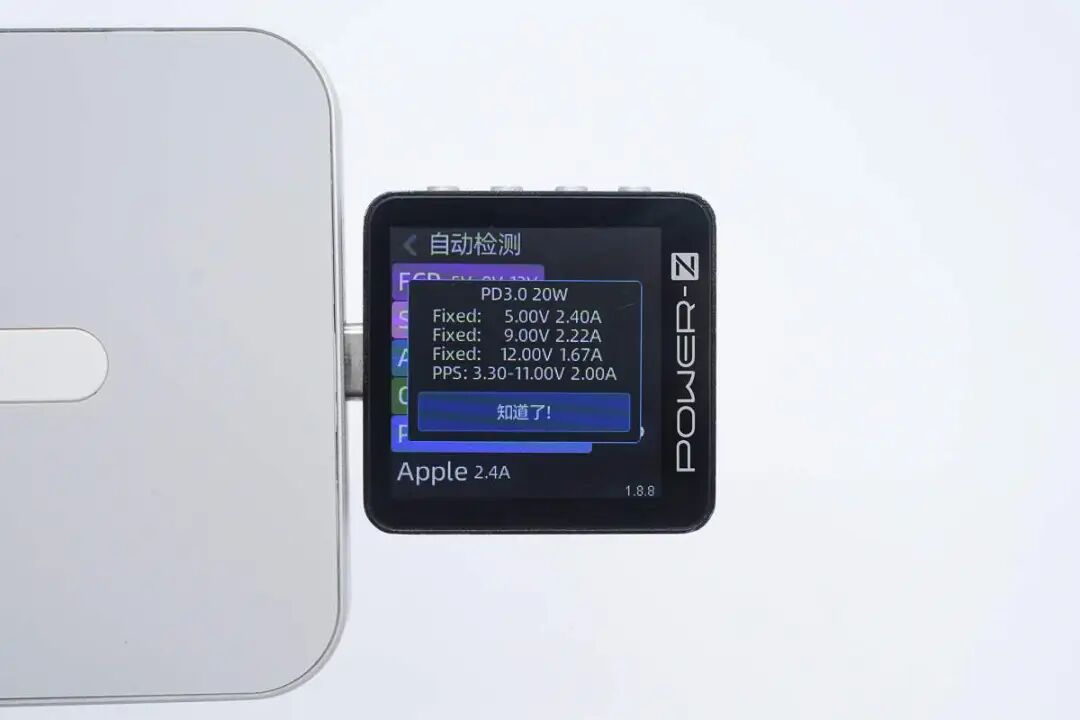

PDO报文显示USB-C口还具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。
thinkplus超薄磁吸无线充电宝拆解

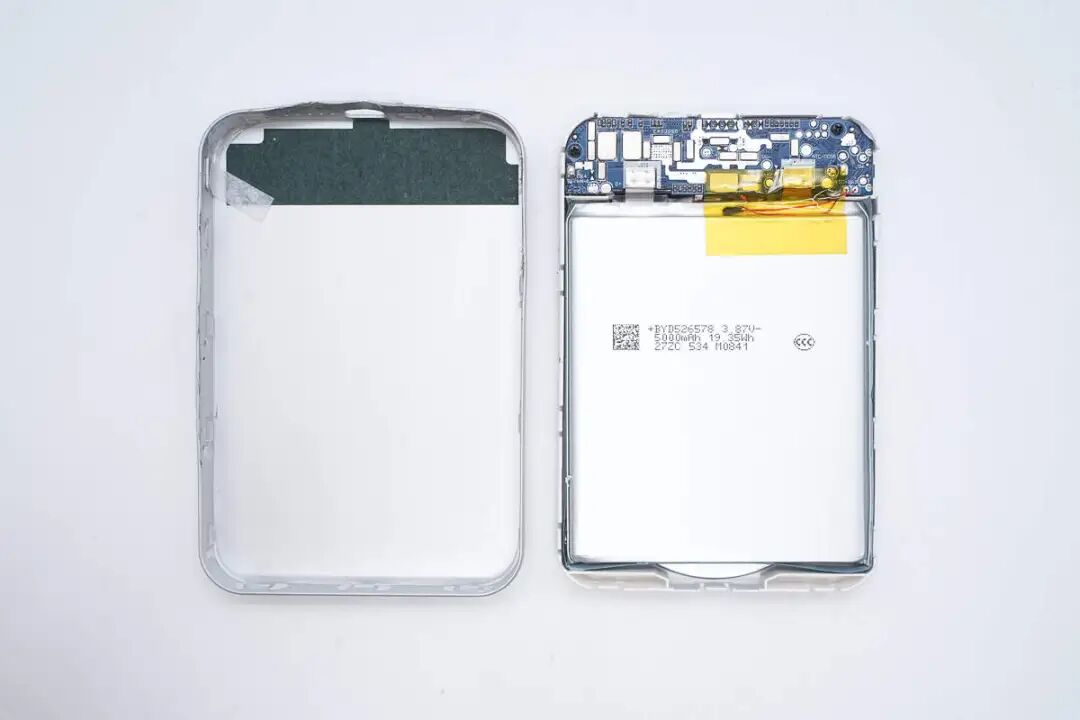

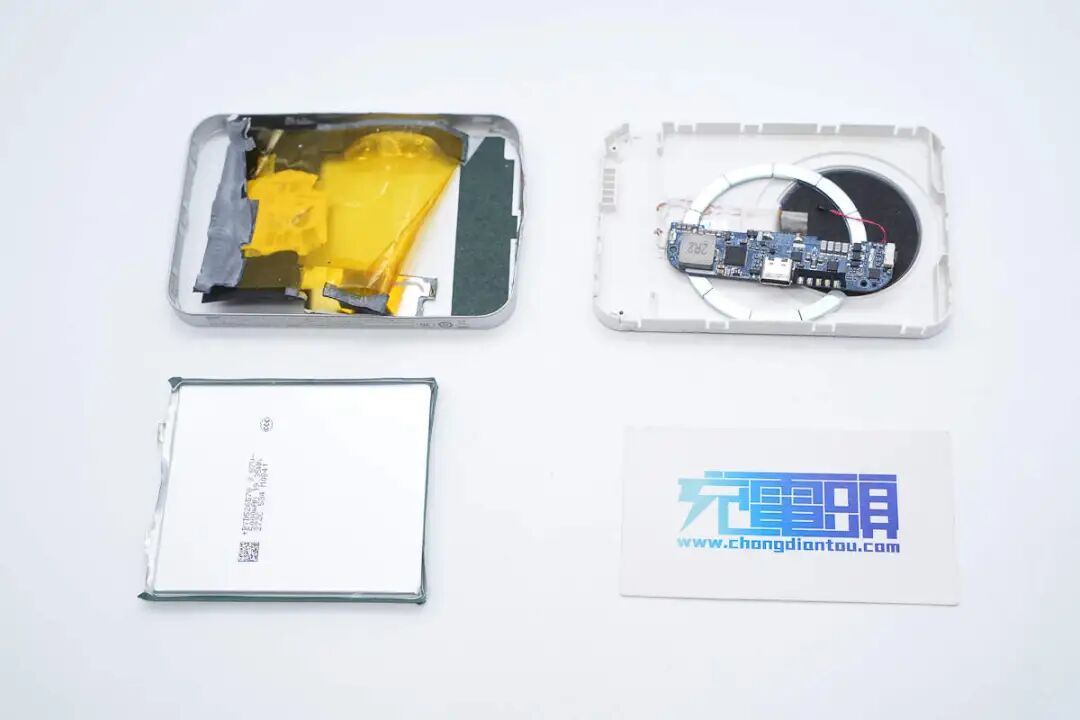

将充电宝机身外壳拆开，边用采用卡扣固定封装。

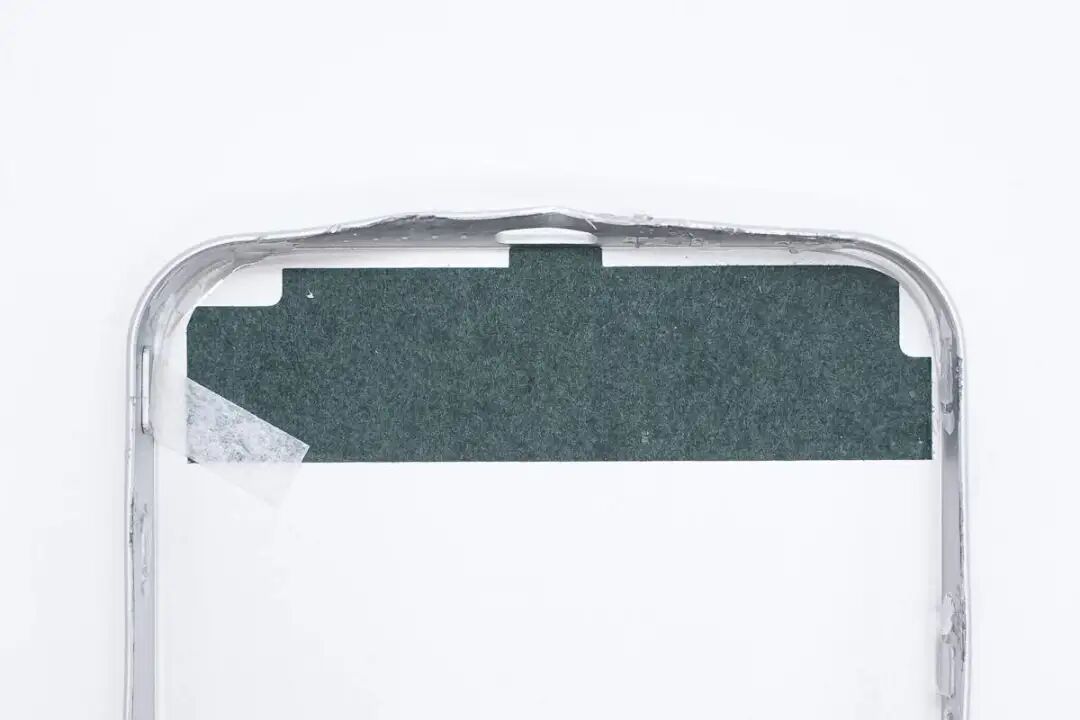

金属外壳内侧对应PCB板区域贴有青稞绝缘纸。

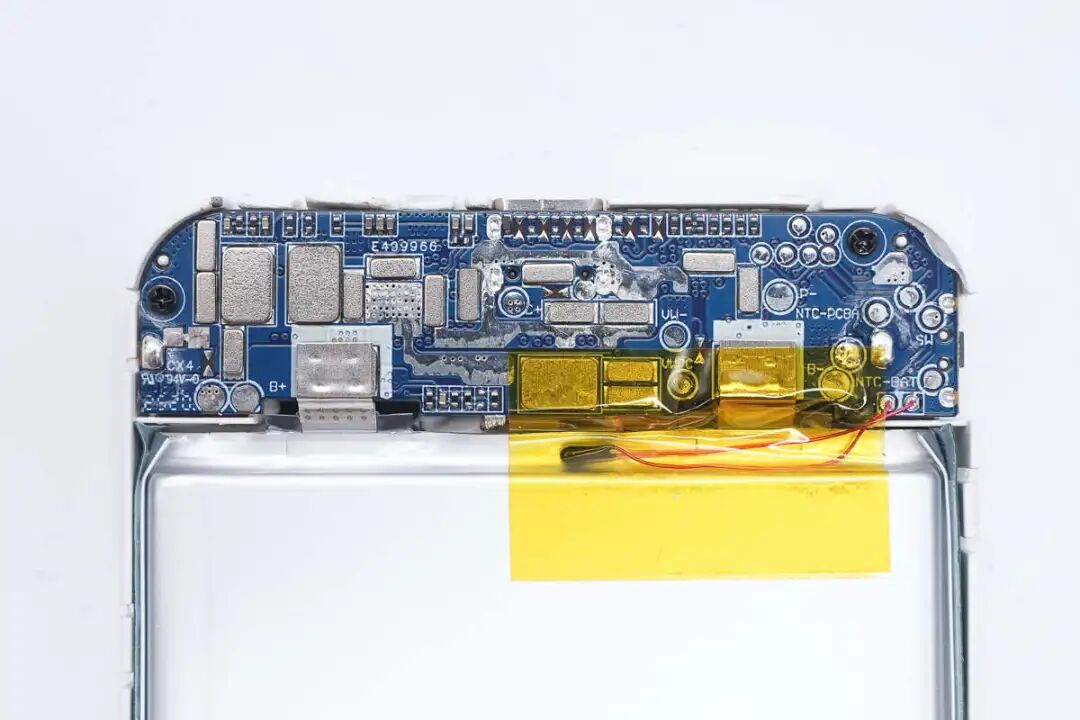

PCB板通过螺丝与正面塑料盖板固定，电芯与PCB板镍片点焊连接，前端设有热敏电阻进行温度监控。

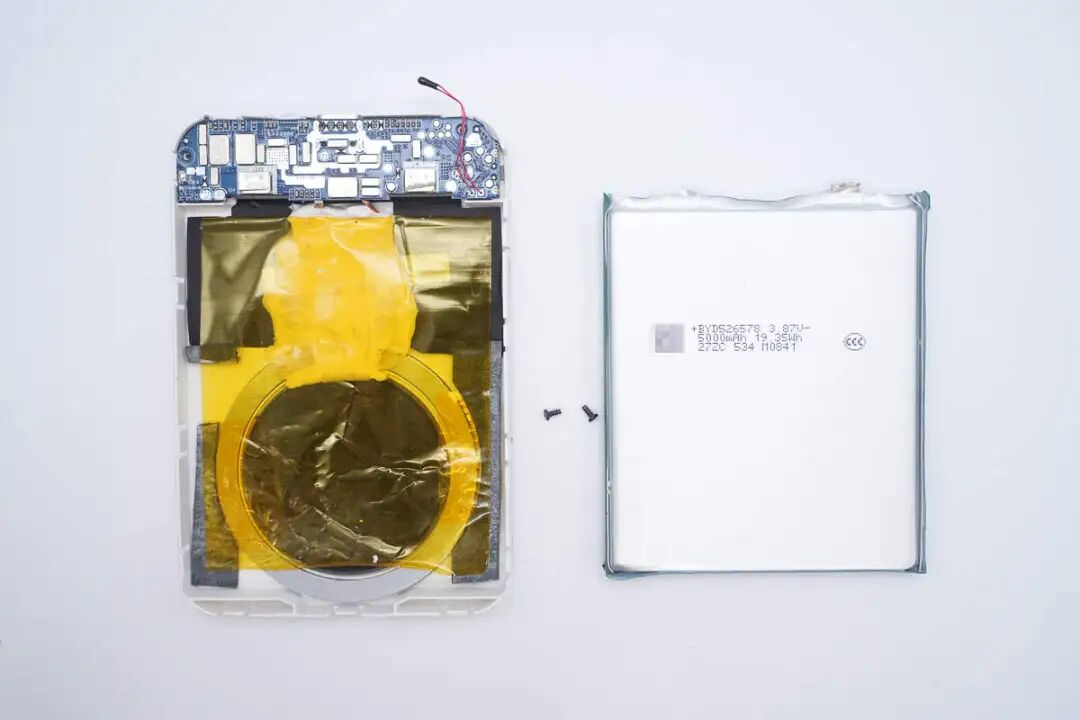

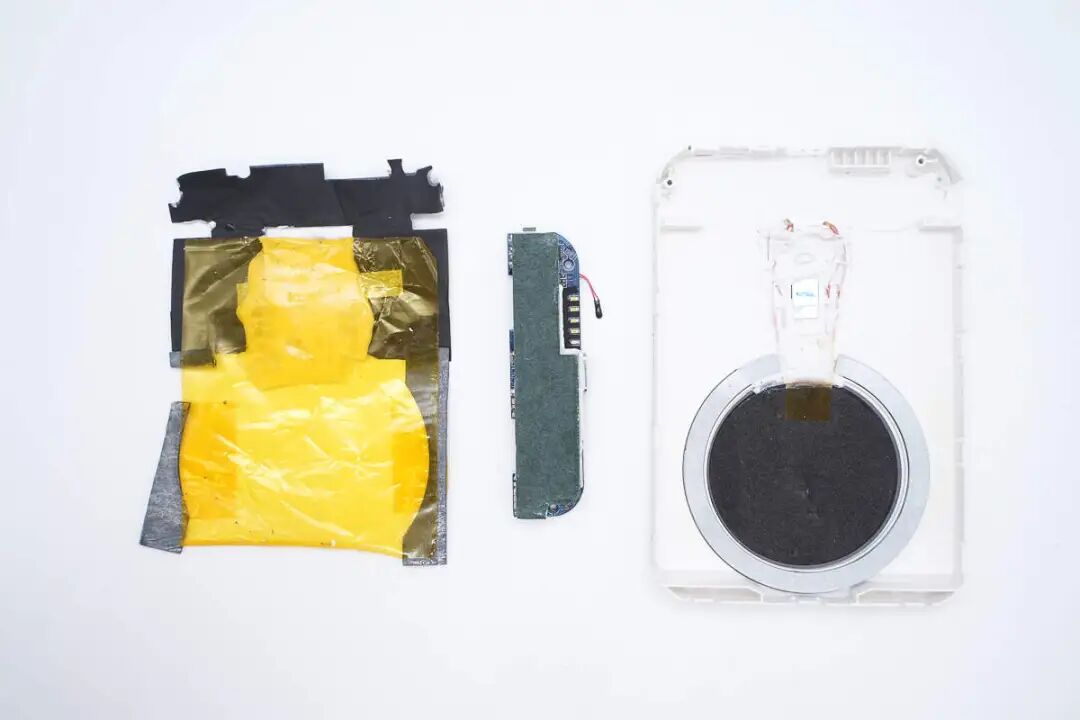

将电芯拆分，其与无线充电线圈之间设有耐高温绝缘胶带进行隔离。
电芯两侧以及底部贴有青稞绝缘纸。

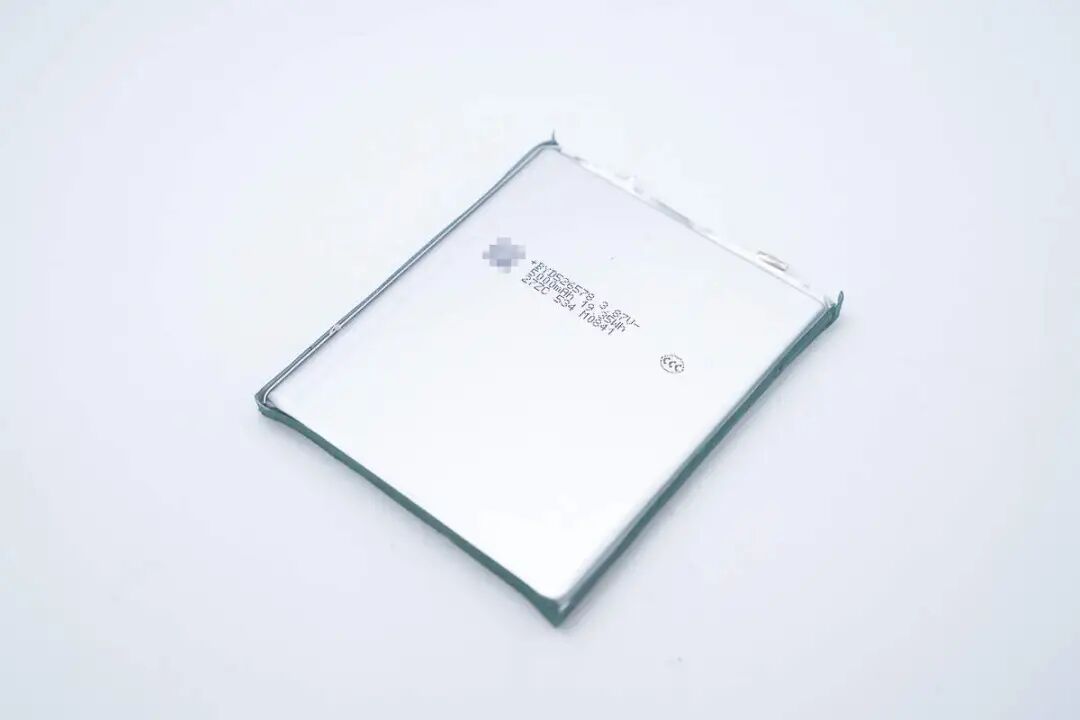

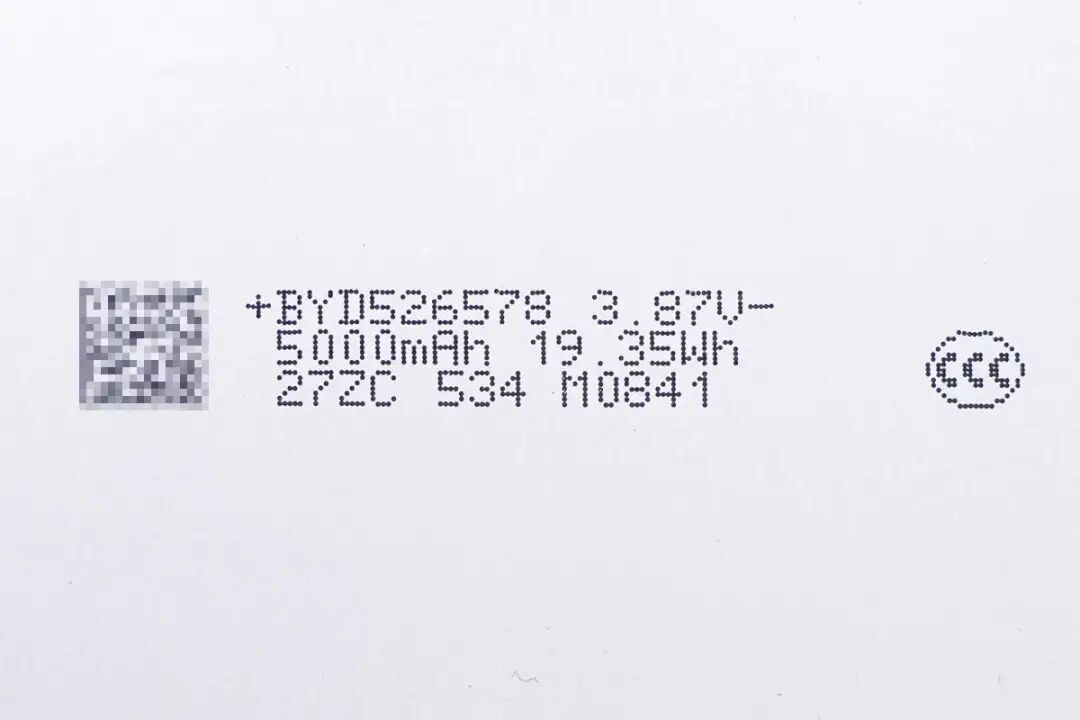

电芯型号BYD526578，标称电压3.87V，额定容量5000mAh，能量19.35Wh。

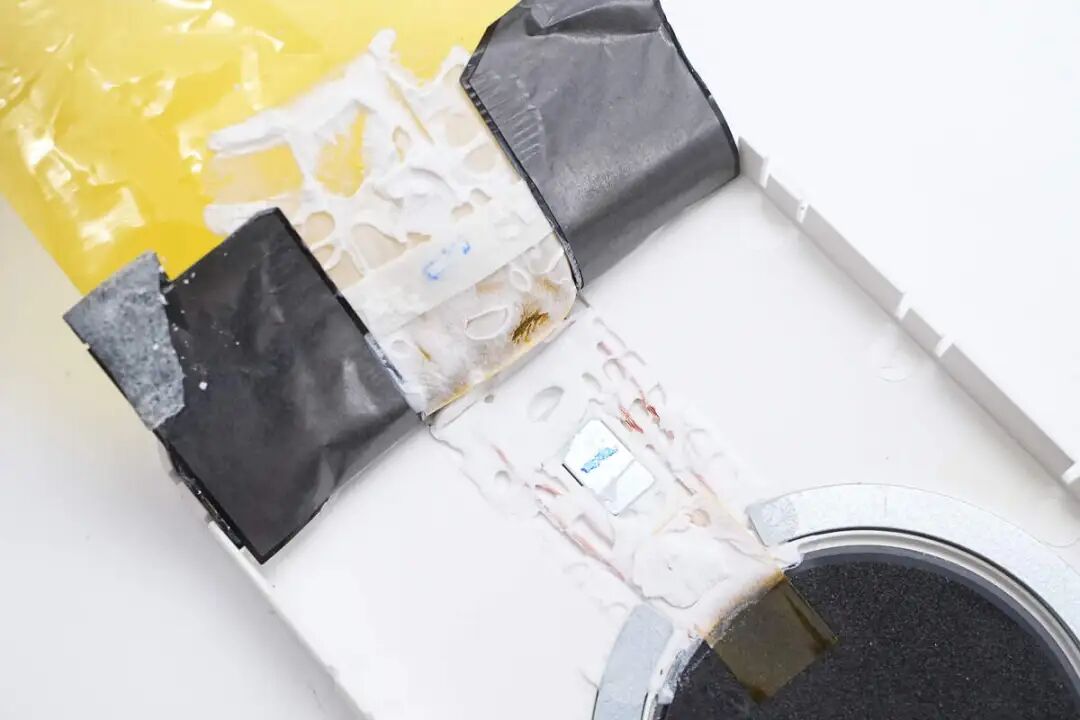

无线充电线圈与PCB板连接处打白胶处理，两侧贴有石墨散热贴纸。

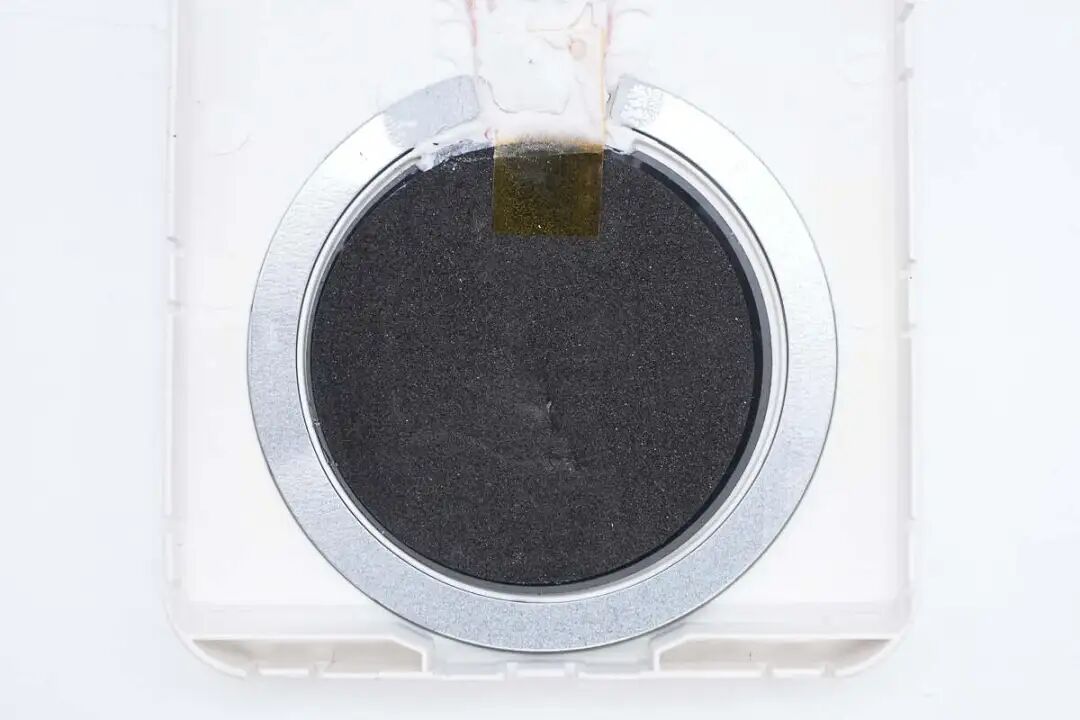

无线充电线圈背面贴有缓冲保护泡棉。
将PCB板与无线充电线圈分离

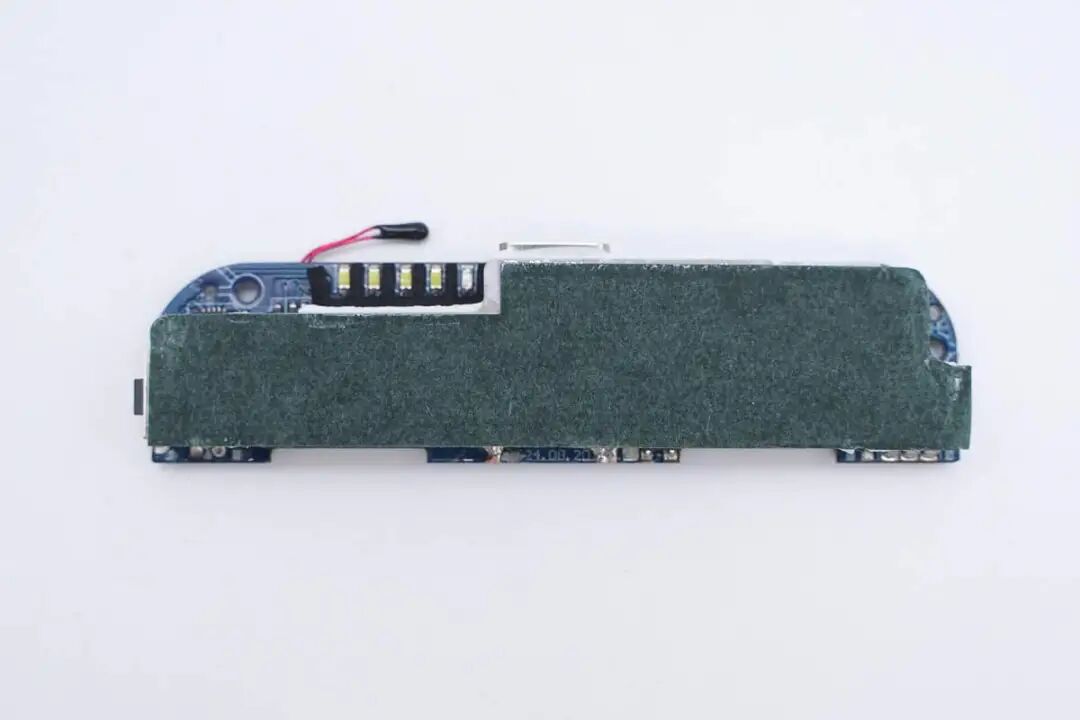

PCB板正面覆盖散热片，并贴青稞绝缘纸处理。

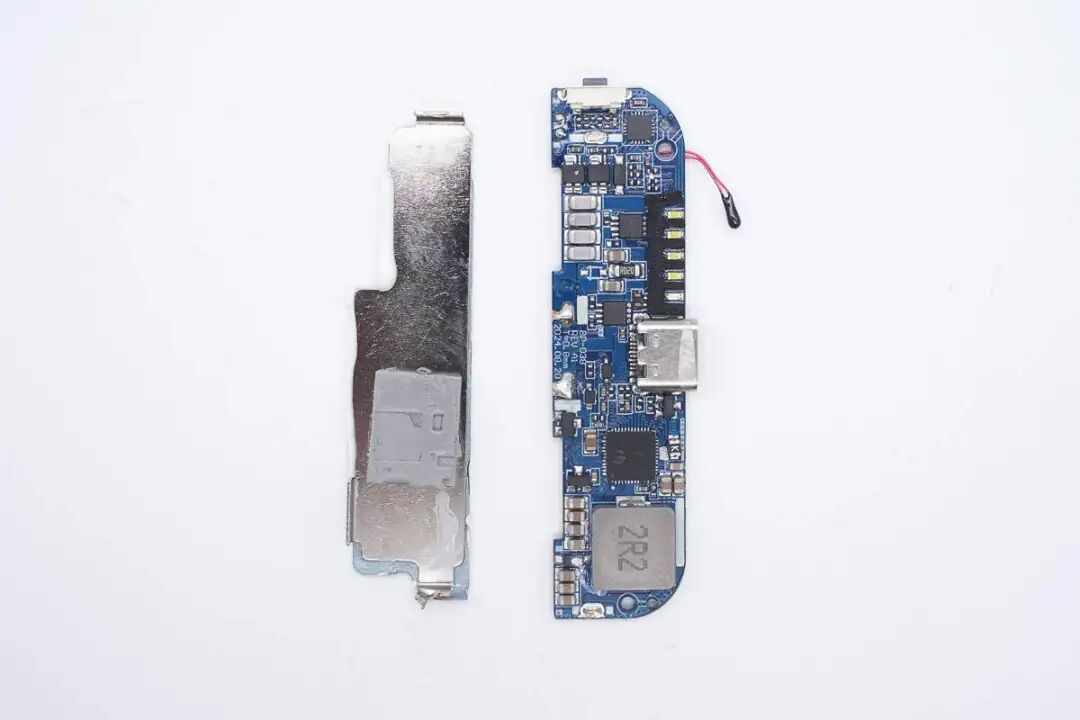

拆下散热片，内侧对应主控芯片处还贴有导热垫帮助传递热量。

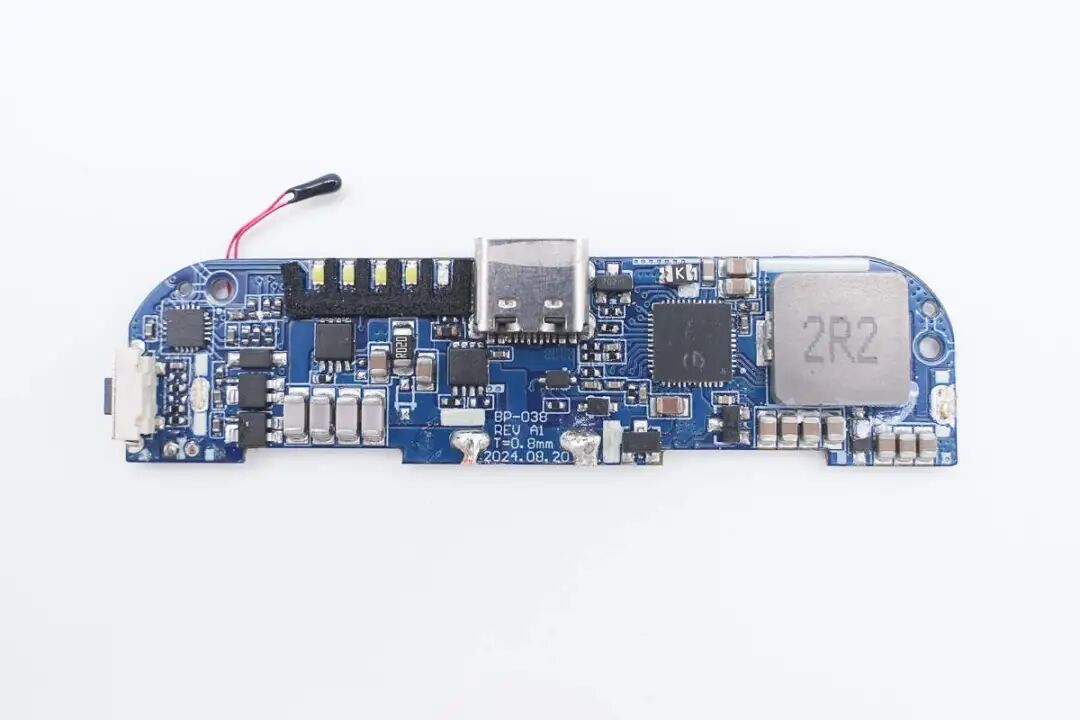

PCB板正面设有锂电保护芯片、主控芯片、电感、无线充电功率管、MCU以及LED指示灯。

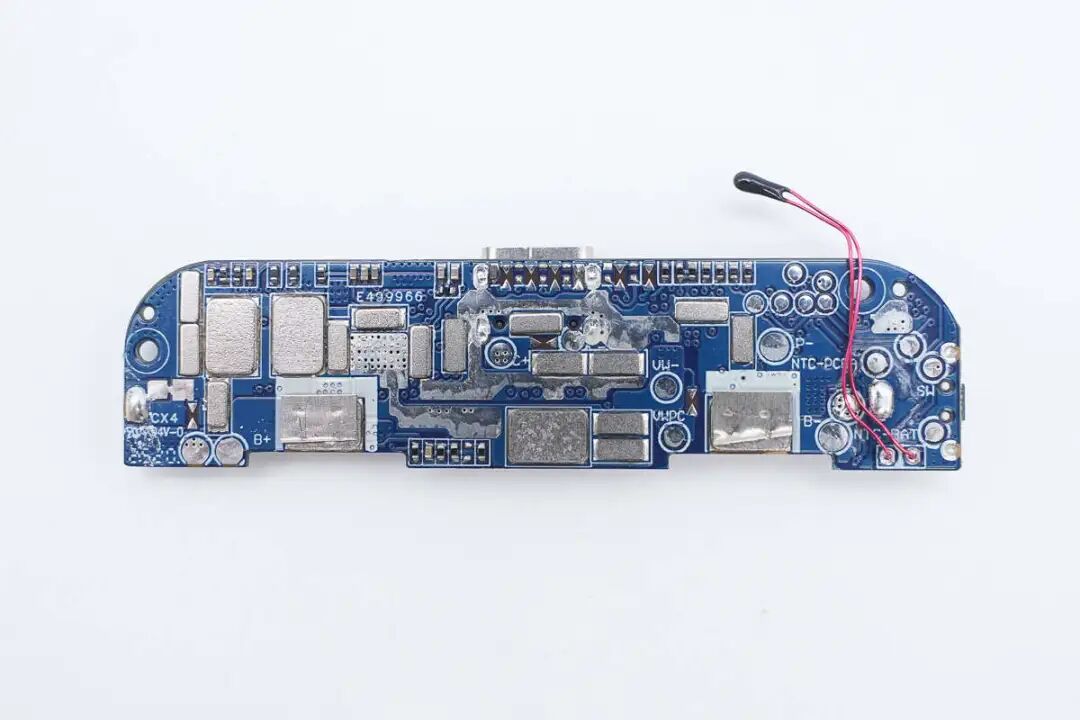

板子背面焊接铜片帮助散热，右侧还设有一颗热敏电阻。

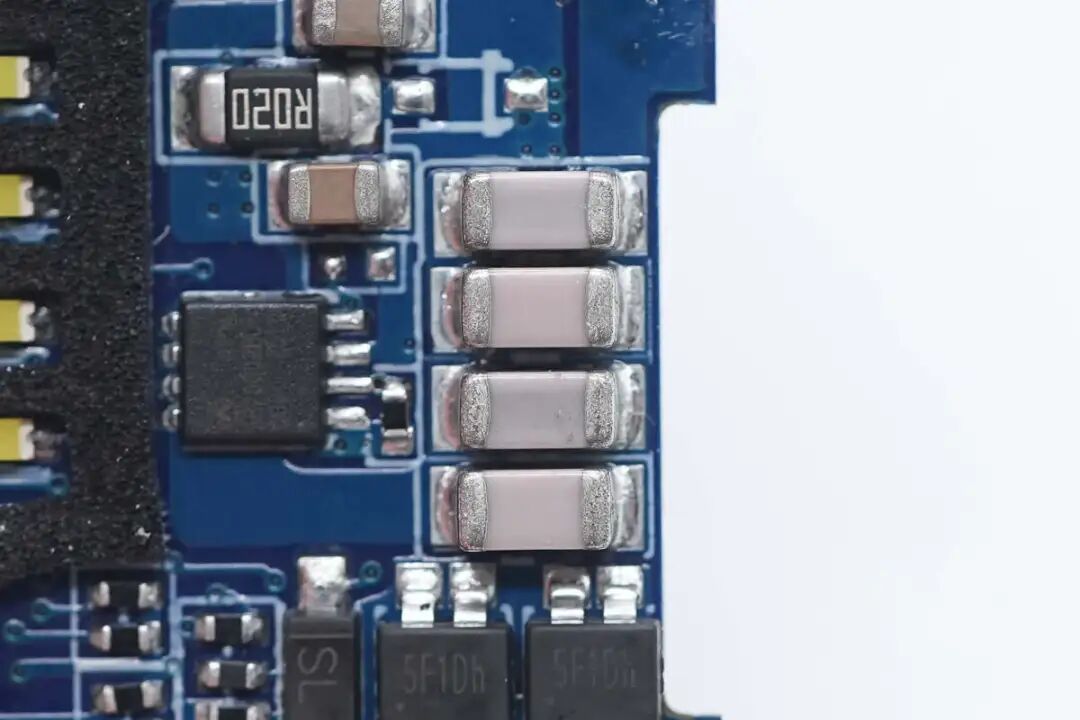

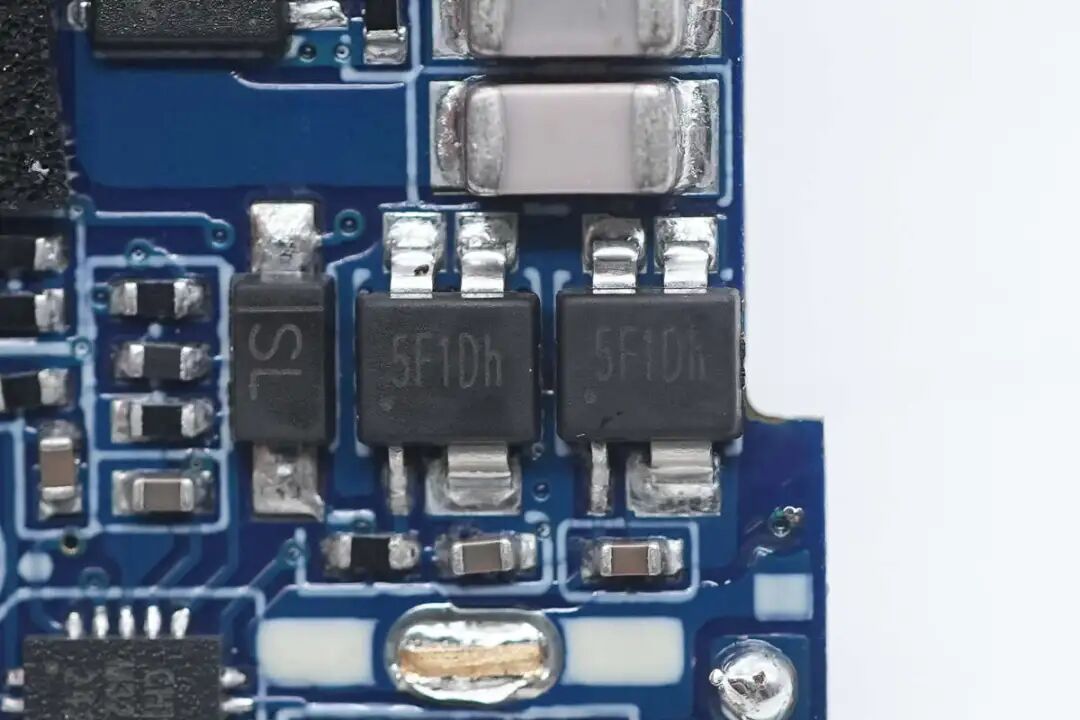

两颗锂电保护芯片丝印5F1Dh，采用ESN-4封装。

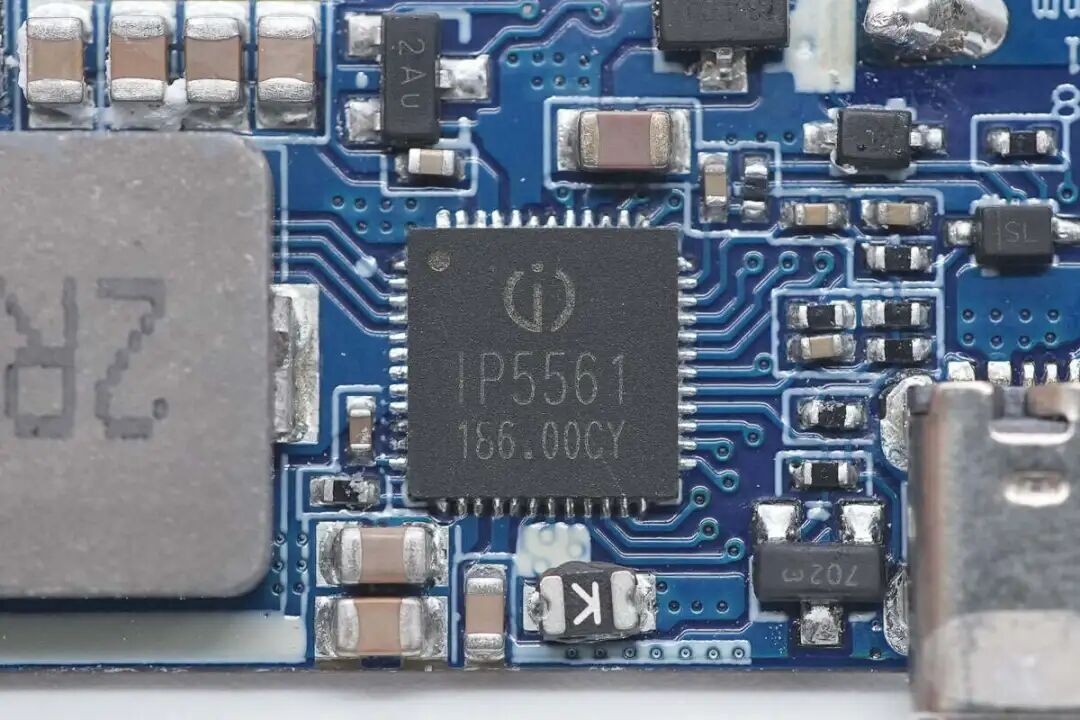

充电宝主控芯片采用英集芯IP5561，这是一款符合WPC QI标准，集成无线充TX、QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、PD2.0/3.0输入输出协议、PD3.0/PPS输出协议、兼容BC1.2/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。
IP5561可同时支持USB-A，USB-C两个USB口，单独使用任何一个USB口均可以支持快充，同时使用两个及以上输出口时，只支持5V。IP5561支持无线充和USB口同时使用。得益于IP5561的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现降压与升压功能，有效减小整体方案的尺寸，降低BOM成本。

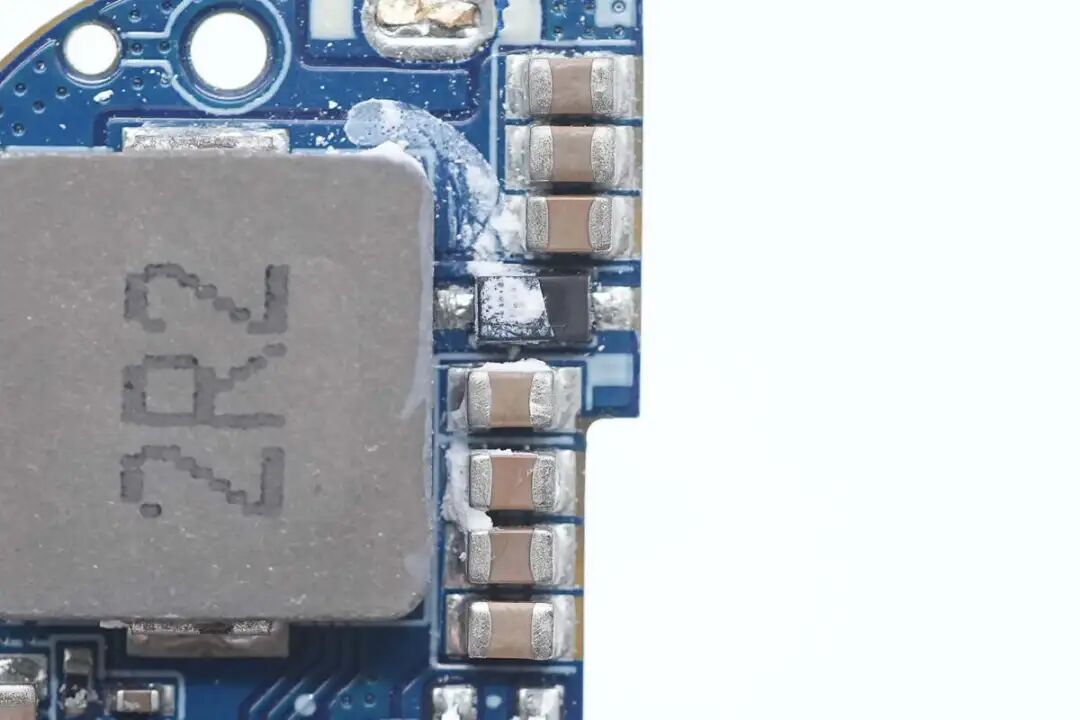

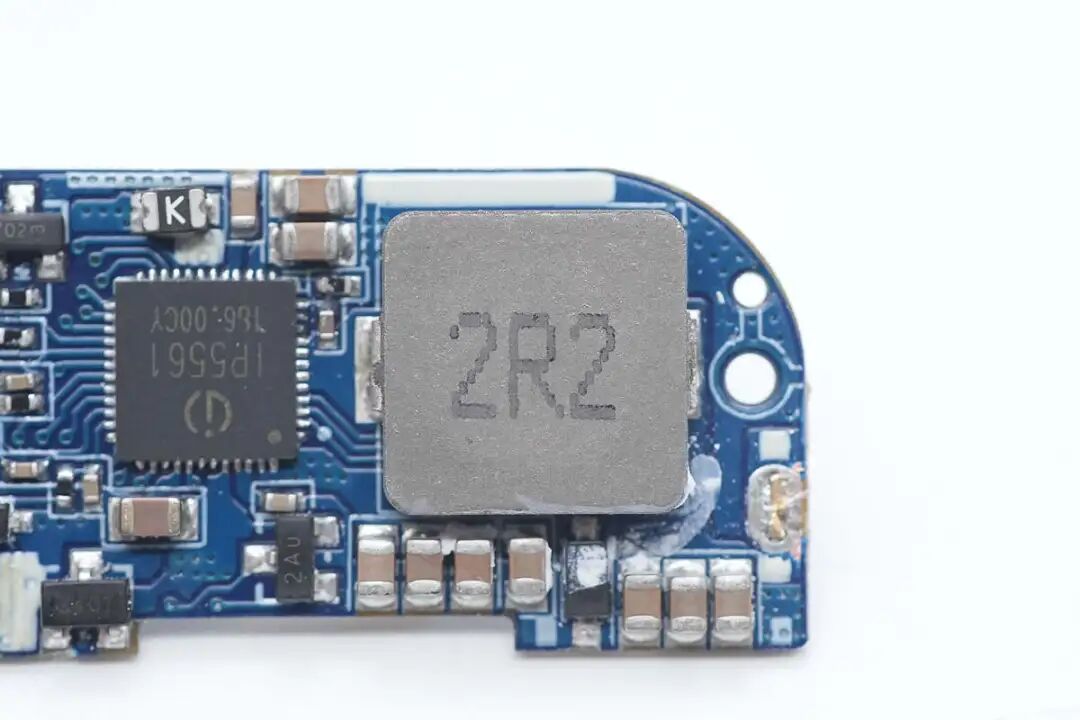

搭配的2.2μH合金电感特写。
旁边MLCC滤波电容特写。

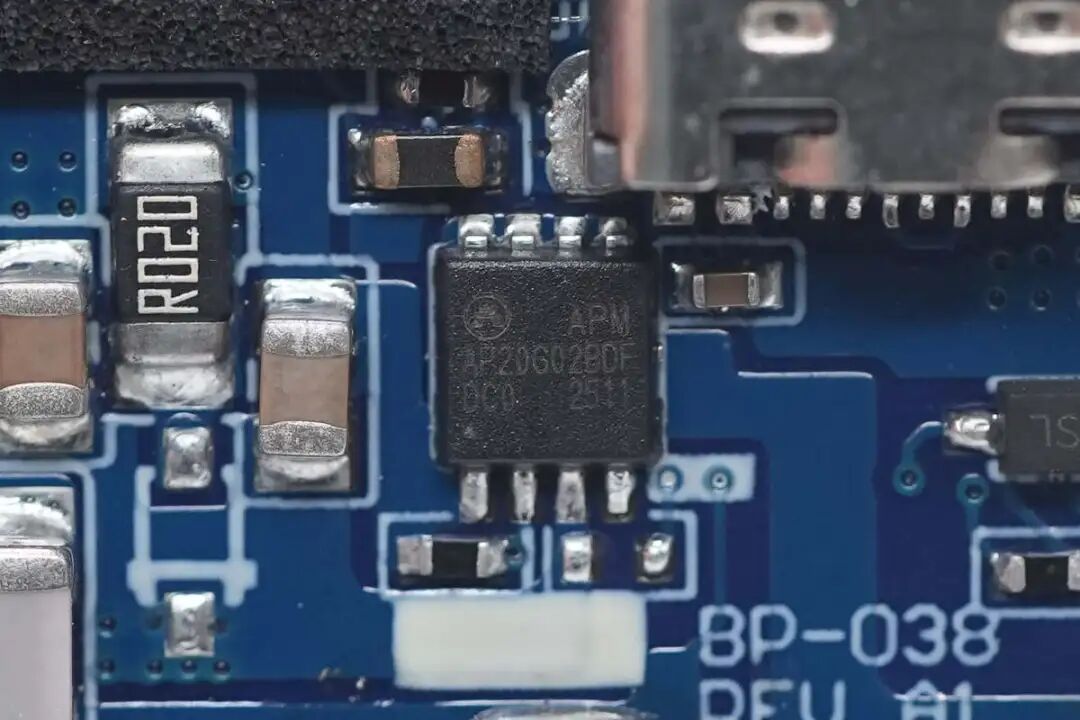

无线充电功率管来自APM永源微，型号AP20G02BDF，是一颗N+P的二合一MOS管，内部NMOS耐压20V，导阻12mΩ，PMOS耐压-20V，导阻25mΩ，采用PDFN3*3-8L封装。

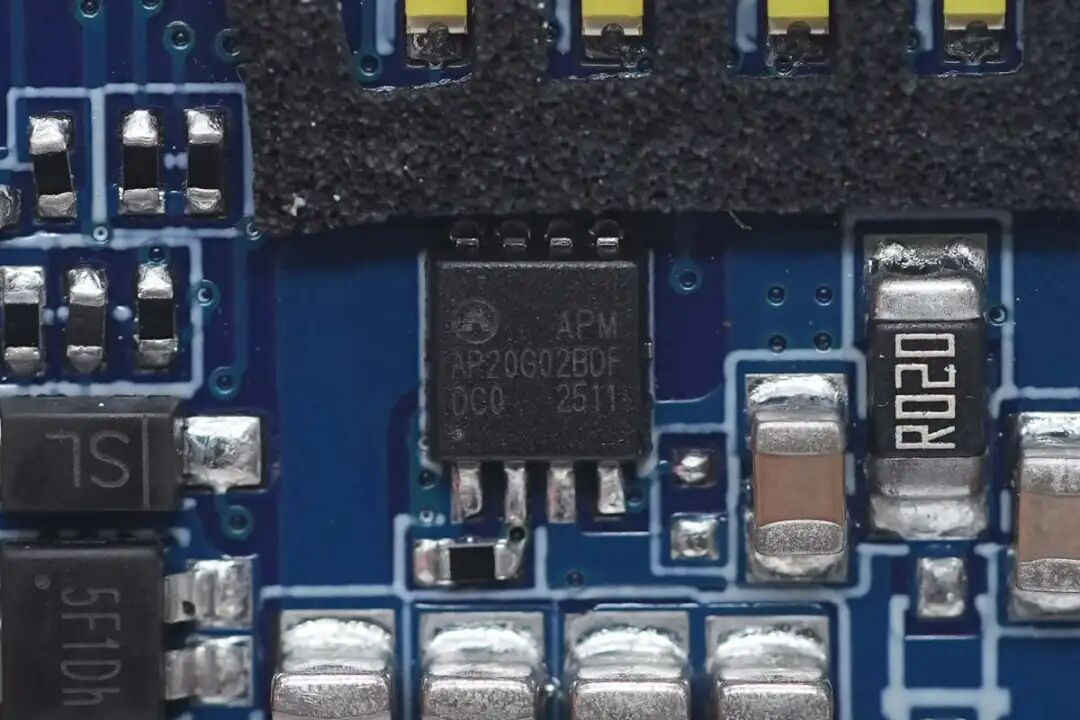

另一颗无线充电功率管也是采用永源微AP20G02BDF。
NPO谐振电容特写。

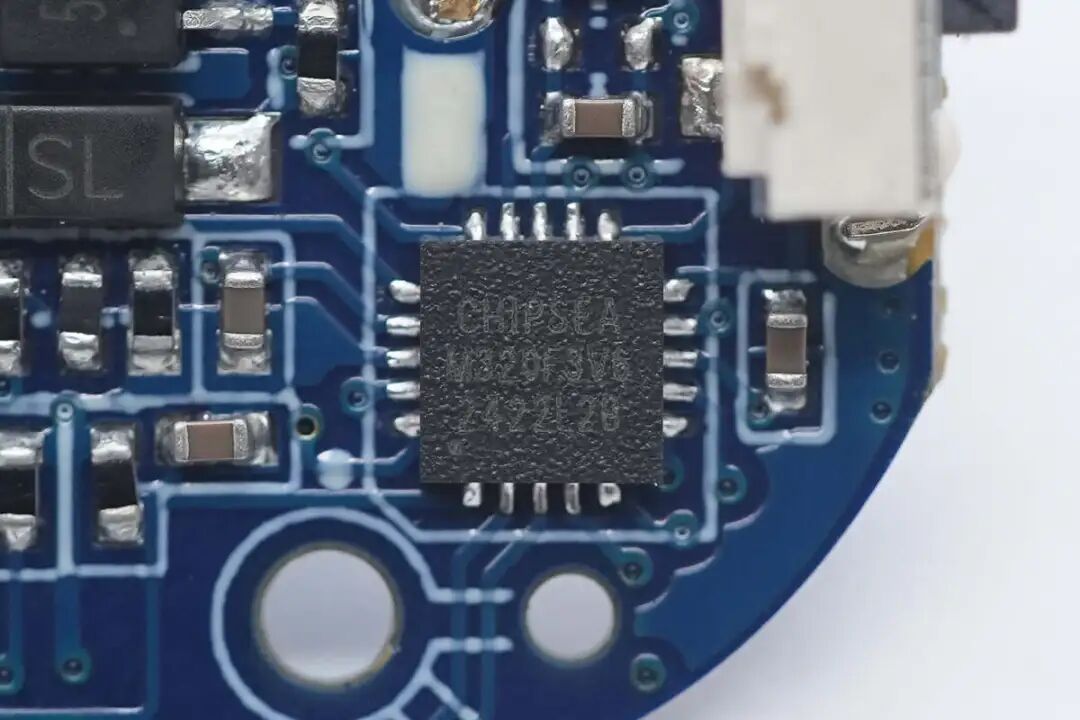

MCU来自CHIPSEA芯海科技，丝印M320F3V6，实际型号为CS8M320，内置8K×16位Flash与488字节SRAM，覆盖16至20引脚多款产品。该芯片提供标准通信接口（包括I2C和UART），配备12位ADC、CVC及定时器功能。采用QFN20封装。

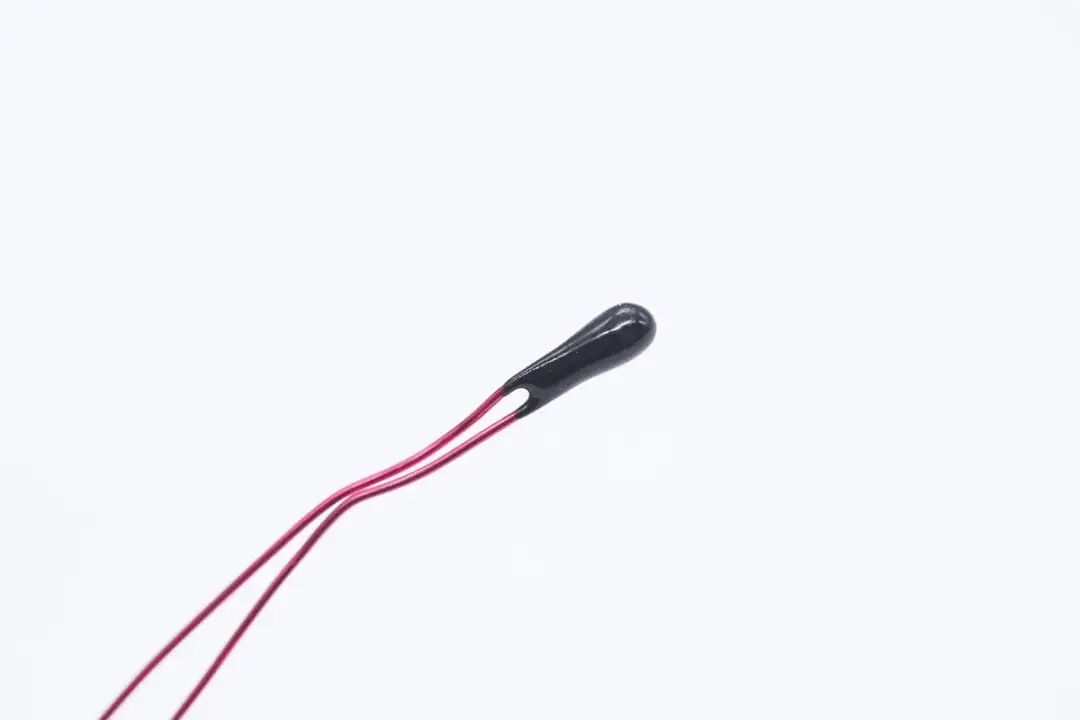

热敏电阻特写。

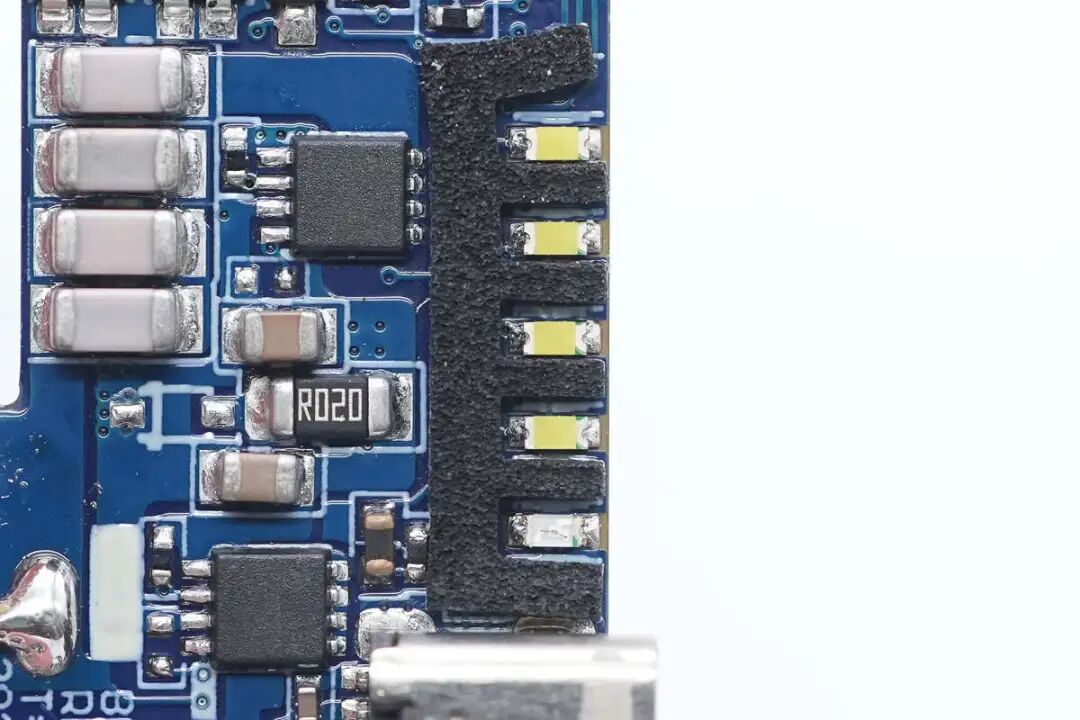

LED指示灯处做了防串光处理。

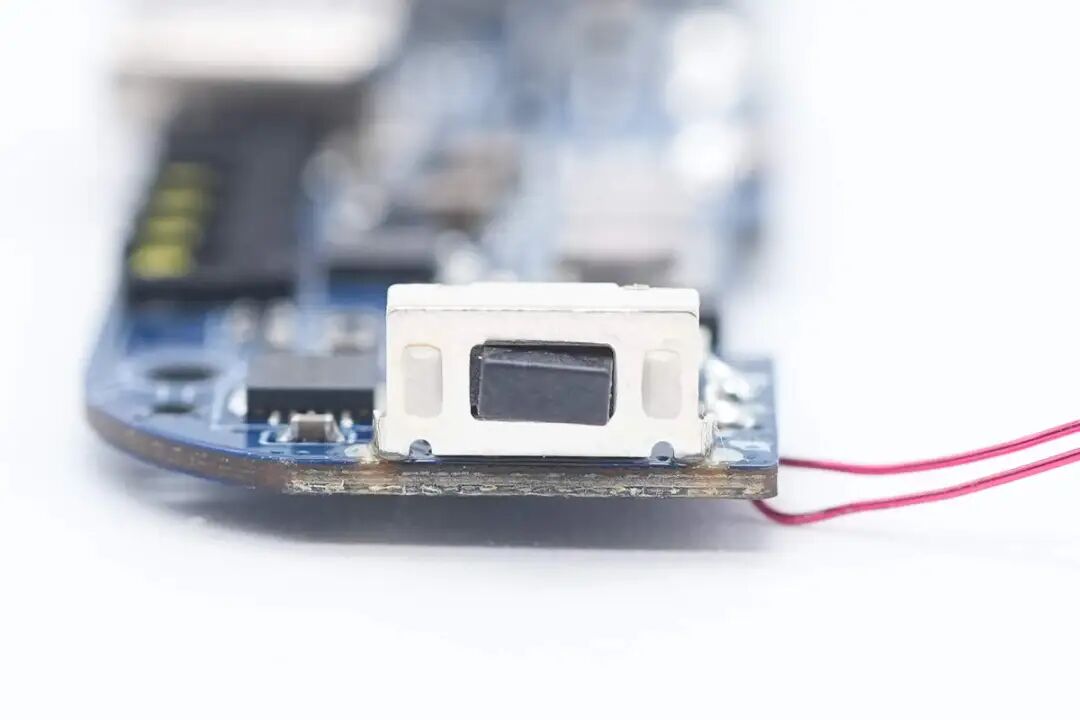

电源键贴片焊接。

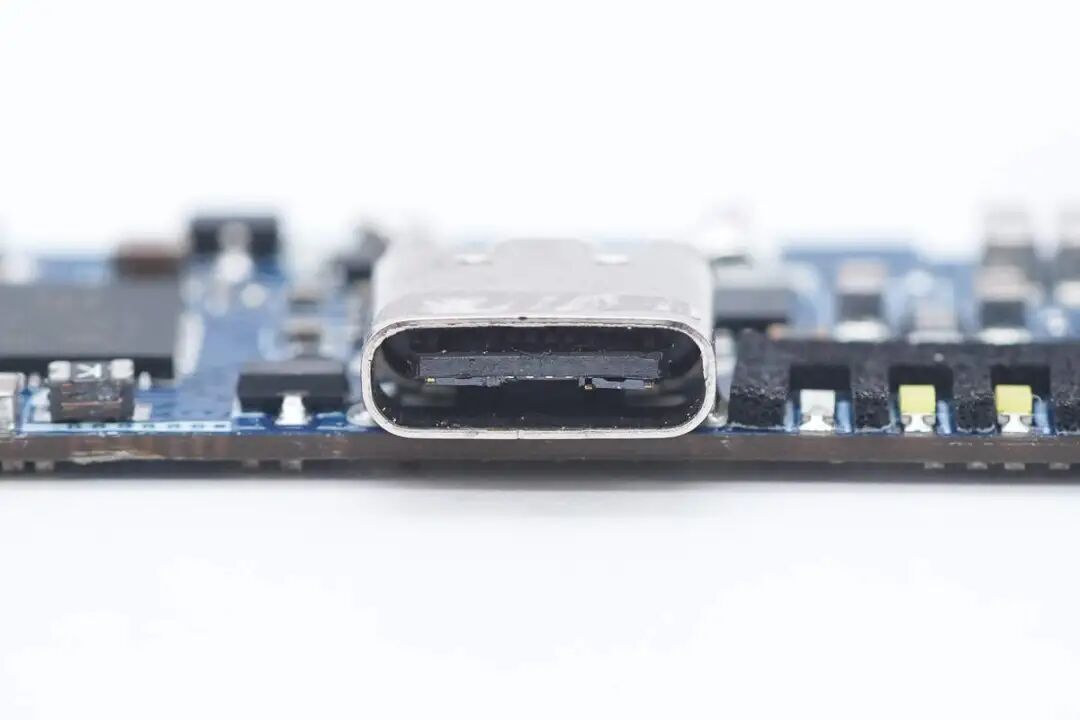

USB-C接口母座过孔焊接。
全部拆解一览，来张全家福。
充电头网拆解总结

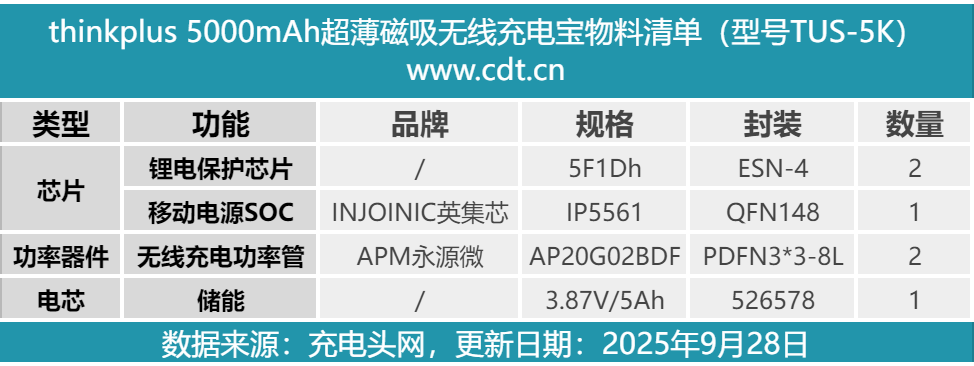

最后附上thinkplus 5000mAh超薄磁吸无线充电宝核心器件清单，方便大家查阅。
thinkplus这款超薄磁吸无线充电宝机身纤薄小巧，主体采用金属材质外壳，保证强度的同时带来更好的散热效果，此外也让产品精致感更上一个台阶。产品还支持20W PD双向快充输入以及最高15W无线充，满足小米17系列和苹果iPhone 17线缆新机型的使用需求。
充电头网通过拆解了解到，充电宝内置聚合物锂电池通过了国家3C强制认证，并配备过充/过放/过流等锂电保护方案以及热敏电阻进入温度监控。移动电源SOC方案采用英集芯IP5561，单颗芯片搭配电感以及无线充电功率管即可实现PD双向快充和无线充功能，超高集成度助力产品实现小型化。电芯、PCB板做了充分绝缘和散热处理，做工可靠。
