前言
本期为大家带来infinix一款磁吸无线充电宝XP03的拆解，这款产品特殊之处在于其是传音infinix去年发布的Note 40 Pro随机附送充电配件，这样的策略还是比较少见的。而且这还是一款磁吸充电宝，能够支持7.5W无线输出。
产品另一大特色在于其设计本身，充电宝配置的单USB-C接口不仅支持有线双向充放电，还能和无线充功能组合实现边充边放，并提供18W功率，这使得充电宝和手机能够同时进行补电，提升充电效率，进而提升用户的使用体验。下面我们就来看看这款产品的具体设计。
infinix磁吸无线充电宝开箱
充电宝采用单独纸盒包装，白绿配色，正面印有infinix品牌、产品外观以及名称。
背面印有产品卖点、参数以及注意事项等信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含磁吸无线充电宝以及使用说明书。
infinix这款磁吸无线充电宝采用PC阻燃材质塑料外壳，灰、白色配色，正面有经典的无线充区域提示设计。
正面面板下方还印有产品参数
型号：XP03
电池容量：3.8V/3020mAh 11.48Wh
USB-C输入：5V1A、9V3A、
USB-C输出：5V2A（Max）
无线输出：5W/7.5W
边充边放：18W
产品通过了CE、FCC认证，可携带上飞机。
机身背面下方印有infinix品牌。
底部配置电源键、USB-C接口、电量指示灯以及无线充电指示灯。
电量指示灯亮白光。
当正常进行无线充电时，无线充电指示灯亮绿光。
实测移动电源机身长度为97.5mm。
宽度为67.45mm。
厚度为9.08mm。
产品拿在手上的大小直观感受。
充电宝同样可适配Infinix NOTE 50 Pro，给手机进行无线充电不会挡住后摄模组。
此外产品吸附力表现也很好，可以吸附带壳手机悬空不掉落。
另外测得产品重量约为85g。
使用ChargerLAB POWER-Z KM003C测得充电宝USB-C口支持DCP充电协议。
使用充电宝USB-C接口给手机进行有线充电，测得充电功率约为9.28W。

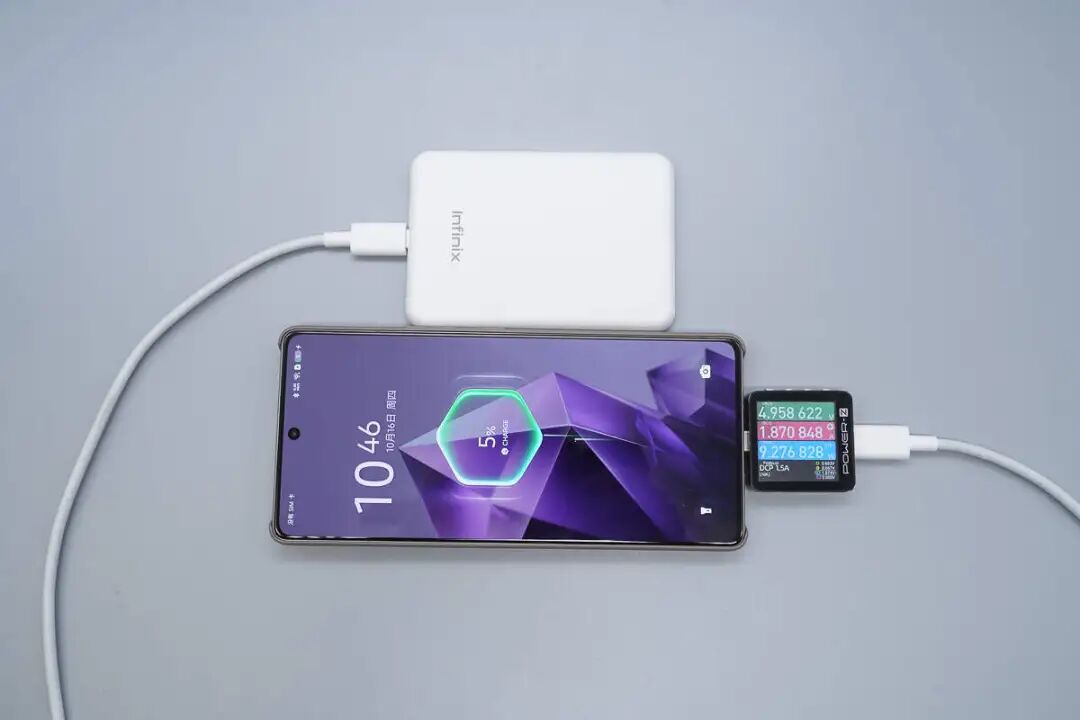

使用Infinix 70W充电器搭配充电宝给手机无线充电进行边充边放测试，测得充电宝接口端输入功率约为22.05W，即充电宝在给手机无线充电的同时自身也在同时补电，可提升充电效率。
infinix磁吸无线充电宝开箱
将充电宝机身外壳拆开，边缘采用卡扣固定封装。
充电宝内部设有用于手机贴合检测的独立小板，粘贴胶带固定。
小板另一面设有一颗丝印2604H的霍尔元件。

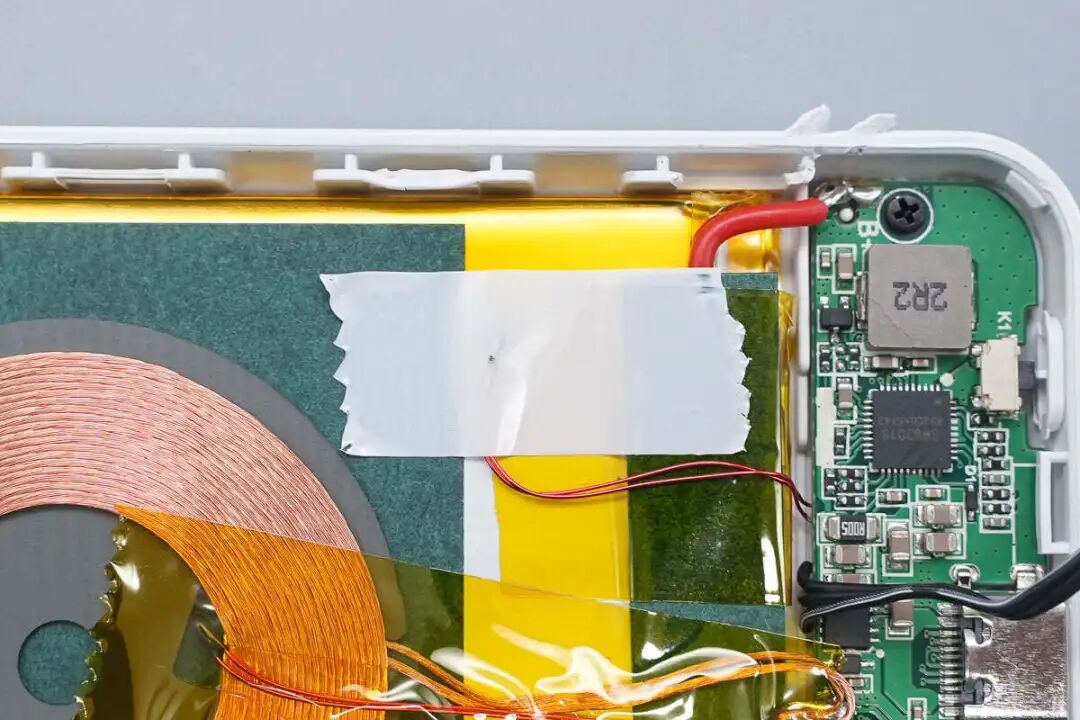

充电宝内部电芯通过导线锡焊与PCB板连接，前端包裹青稞绝缘纸和胶带，PCB板使用螺丝进行固定。
电芯上固定有热敏电阻进行温度监控。
无线充电线圈上也设有热敏电阻，底部贴有青稞绝缘纸实现与电芯隔离。
将电芯与PCB板取出分离。
电芯另一面印有产品参数信息。
电芯型号为FHPK416175P，单块规格为3020mAh/3.8V/11.48Wh。
电芯来自广东风华新能源股份有限公司，生产日期为2024年4月3日。
PCB板正面设有锂电保护芯片、移动电源主控芯片、电感、VBUS开关管、无线充电管以及NPO谐振电容。
背面设有无线充电芯片。
电池保护芯片采用XySemi赛芯微XB4908，用于电池的过充，过放和过流保护。
移动电源主控芯片来自智融科技，型号SW6201S，这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，PPS/PD/OC/AFCFCP/SCP/PE/SFCP 等多种快充协议，电量计量，数码管儿ED 灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。
智融科技SW6201S资料信息。
搭配的调压电感特写。
VBUS开关管来自永源微，型号AP60N04DF，是一颗耐压40V的NMOS，导阻15.5mΩ，采用PDFN3*3-8L封装。

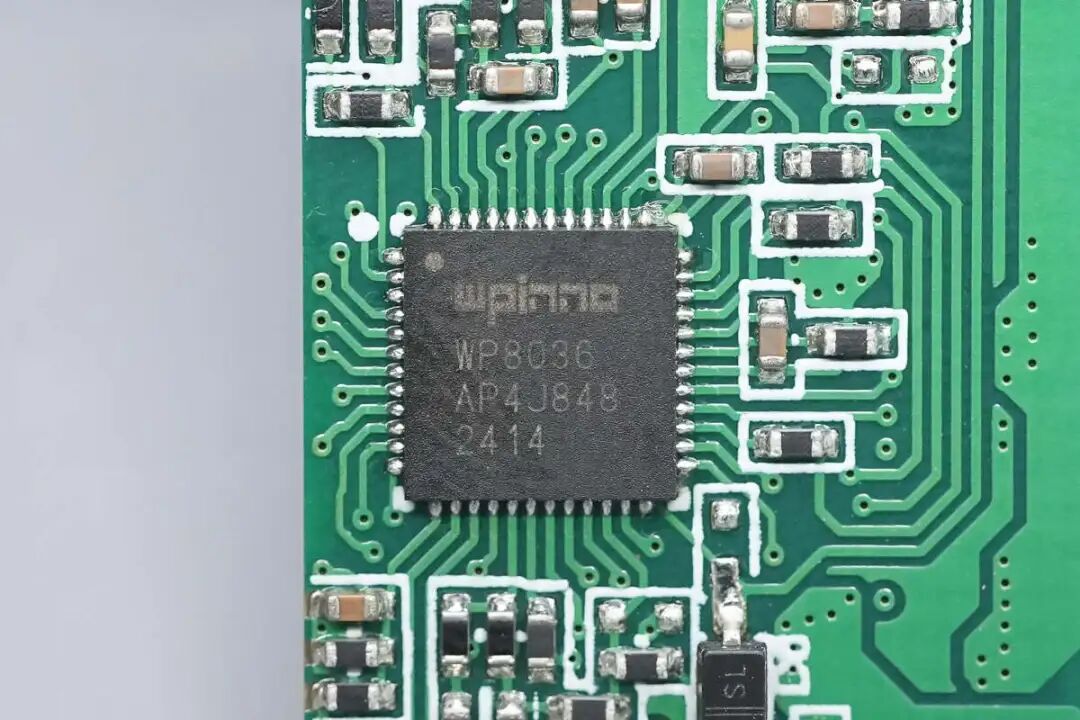

无线充电主控来自维普创新，型号WP8036 是一款用于WPC Qi2的无线充电主控，支持BPP，EPP和MPP应用。芯片内部集成ARM M0+ CPU，集成64K Flash和4K RAM。WP8036支持快充取电，支持PD快充，QC和AFC快充。
芯片内置过压保护，欠压保护，过流和过热保护，内置FOD检测功能，兼容主流的手机无线充电，支持定制LED显示，内置ASK解码功能，可有效提高充电效率、稳定性和可靠性，大大降低了产品的开发和制造成本，芯片具备高精度的电压和电流检测，支持I2C，UART和SPI通信，具备USB在线编程功能，支持单线圈和多线圈应用。
两颗无线充电功率管来自永源微，型号AP10H03DF，是一颗耐压30V的双NMOS，耐压30V，导阻10mΩ，采用PDFN3*3-8L封装。
NPO谐振电容特写。

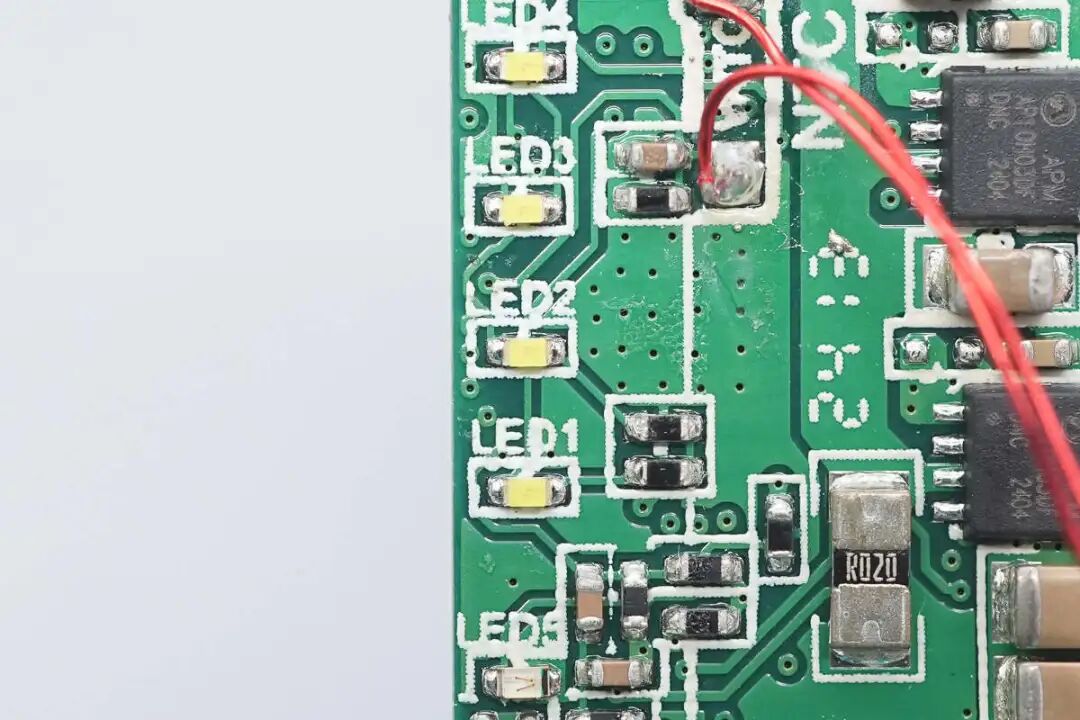

LED指示灯特写。
热敏电阻特写。
另一颗热敏电阻特写。
电源键贴片焊接。
USB-C接口母座沉板过孔焊接。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上infinix磁吸无线充电宝的核心器件清单，方便大家查阅。
infinix这款磁吸无线充电宝物为Note 40 Pro手机标配，机身设计小巧轻便，同时设计有电量和无线充电指示灯，观察电量和无线充电状态都比较方便。产品内置3020mAh容量电芯，支持27W和10W有限双向充电以及7.5W的无线充，无论是性能还是续航表现都比较有限，适合轻度使用场景。不过支持18W的边充边放功能还是一个比较不错的设计。
充电头网通过拆解了解到，移动电源主控芯片采用智融科技SW6201S，用于实现双向有线充电以及指示灯等反馈设计功能。另外采用维普创新WP8036实现无线充功能。内部设计有霍尔元件进行手机贴合检测，并做了温控保护设计，设计点可圈可点。
