前言
酷态科新推出了一款15号超级电能站，这款产品集无线充电和伸缩线设计为一身，可同时满足手机，耳机，笔记本电脑等设备的同时充电需求。15号超级电能站自带USB-C线，两个USB-C接口和一个USB-A接口，并具备磁吸无线充电和无线充电功能。
15号超级电能站支持140W总输出功率，支持PD3.1 140W快充，支持小米120W澎湃秒充，并具备ADC2.0自适应快充，兼容多品牌手机快充。磁吸无线充可满足苹果手机与耳机同时充电。自带线长度约为70cm，满足桌面使用需求。
机身设有1.83英寸TFT万象屏，能实时显示各个设备的充电功率，便于了解充电状态。并内置NTC进行过热保护，保障充电安全。下面充电头网就对酷态科15号超级电能站进行拆解，一起看看内部的设计和用料。
酷态科15号超级电能站开箱
包装盒正面印有产品名称、外观、GaN、Powered by CUKTECH标识信息。
背面印有产品使用场景和详细参数信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含酷态科15号超级电能站，电源线和使用说明书。
附带电源线为黑色，插头为符合新国标的半包插脚设计，有效防止异物触电风险。
插头规格为2.5A 250V~，通过了CCC认证。

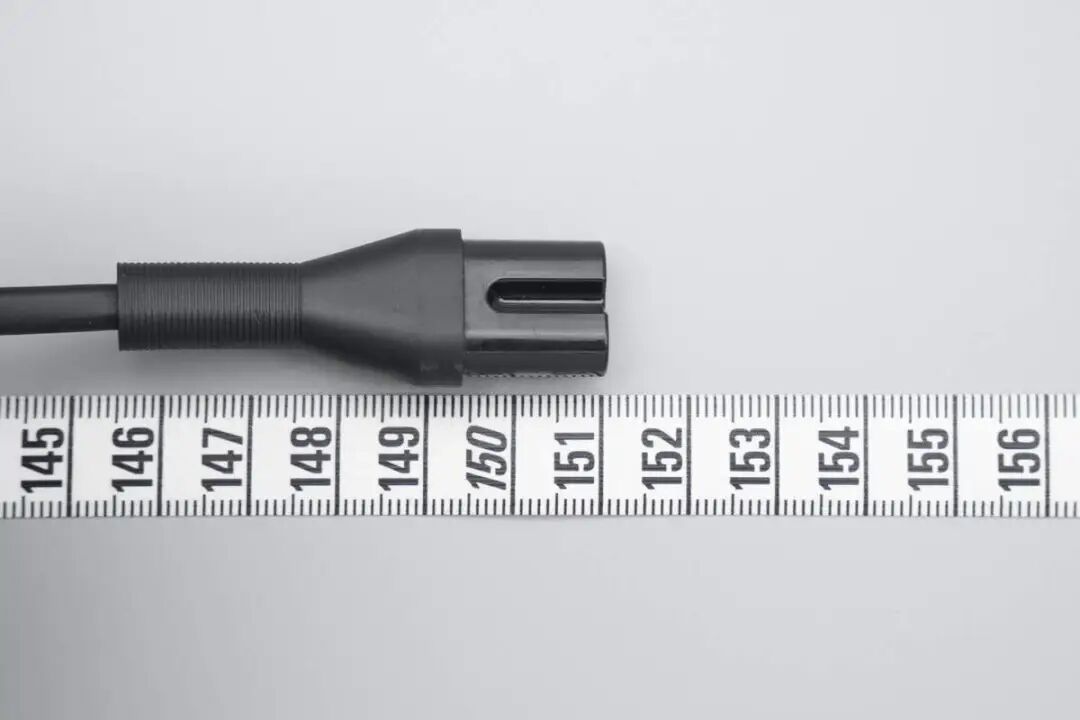

测得电源线长度约为1.5米。
机身采用拼接设计，左侧为液晶屏幕面板，底部为输出接口，右侧上方为无线充电区域。

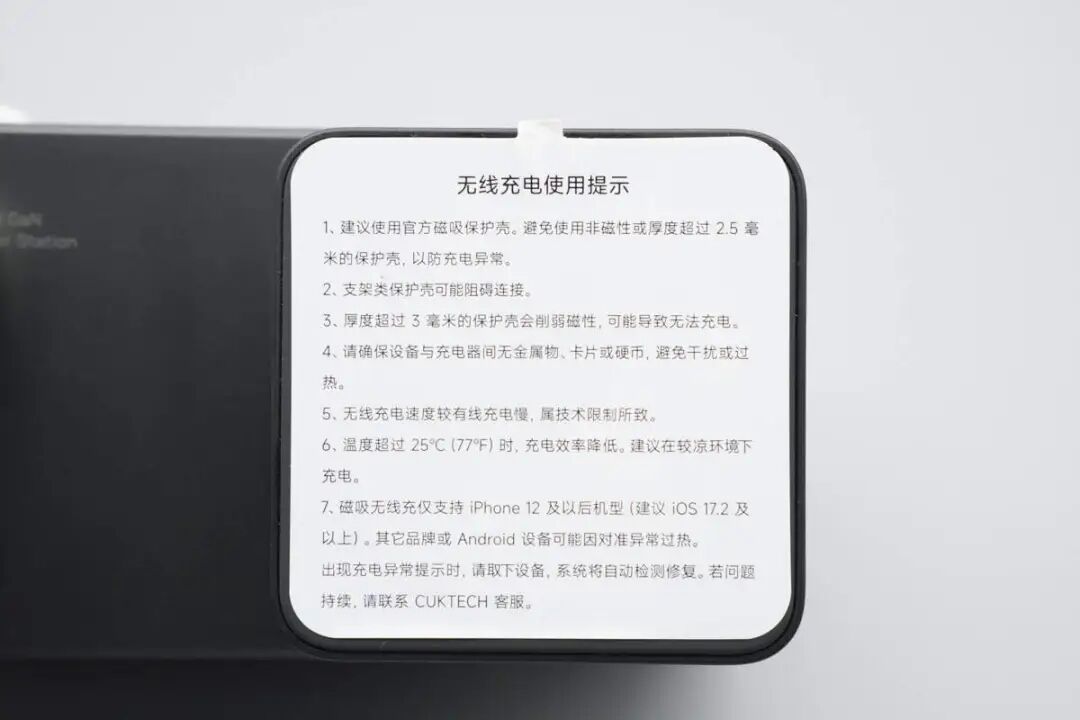

机身顶部无线充电区域粘贴使用提示。

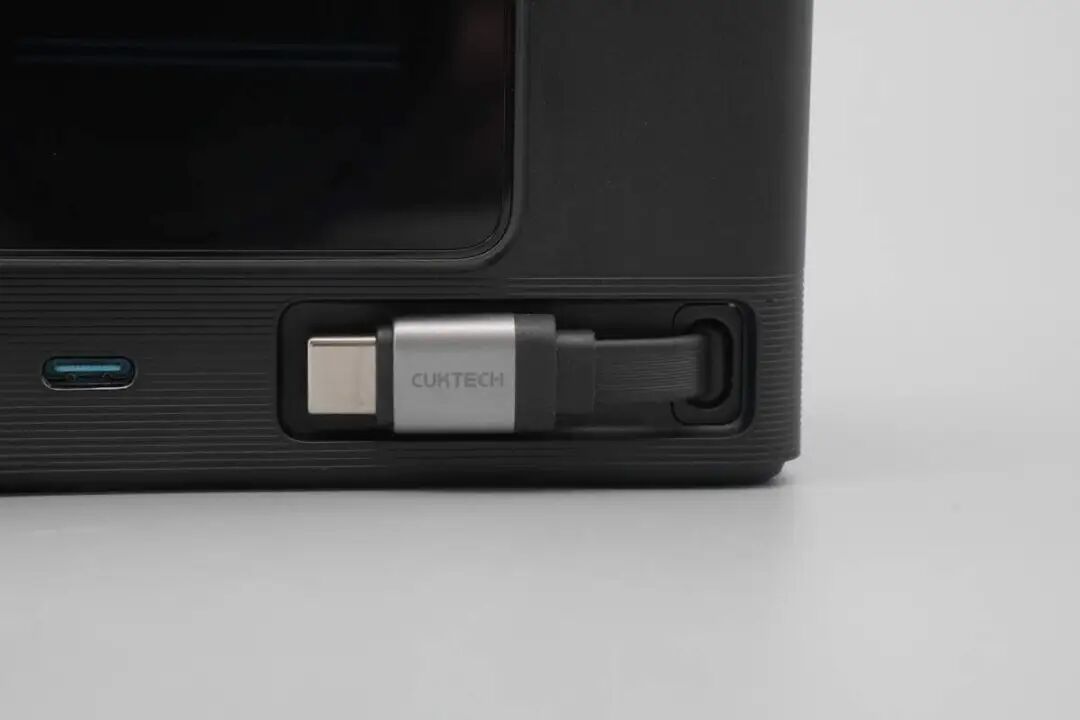

机身正面伸缩线特写，插头设有金属外壳，并印有CUKTECH字样，通过磁吸固定。
机身顶部设有磁吸无线充电区域和功能按键。

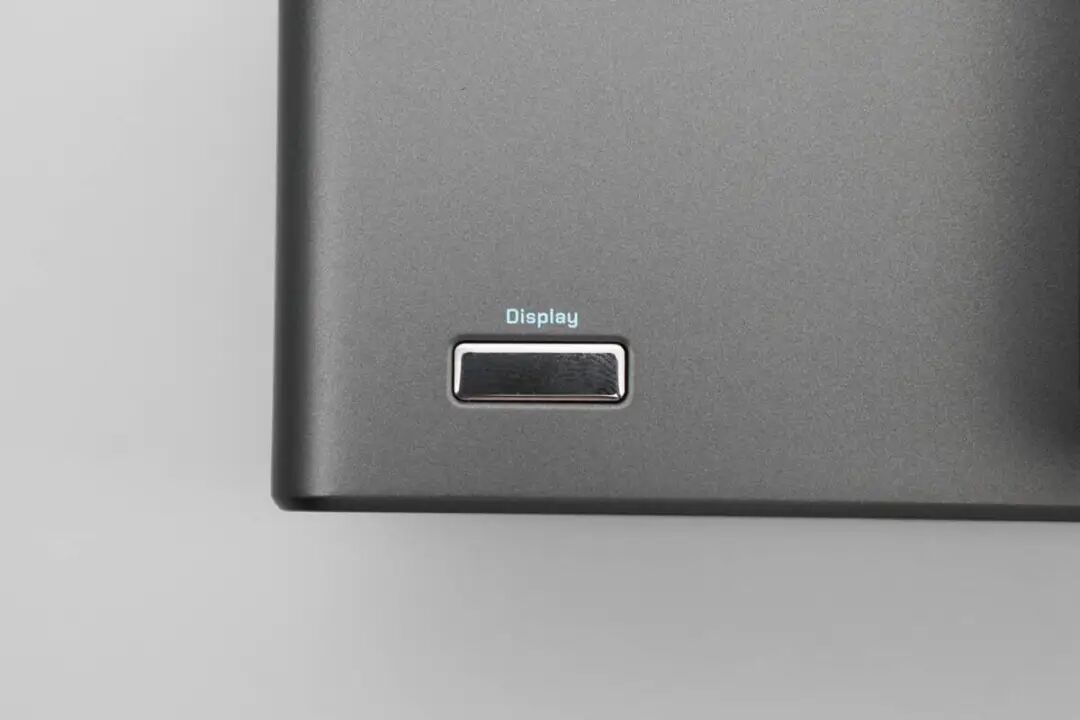

机身顶部功能按键特写。
磁吸无线充下方为无线充。
机身背面设有八字线插座。
背面壳体印有CUKTECH 15字样。
机身侧面拼接元素一览。
另一面为无线充电区域。
机身底部设有防滑胶垫，并印有产品铭牌信息。
机身底部铭牌特写：
酷态科15号超级电能站 充电器
产品型号：TA1406U
输入参数：100-240V~50/60Hz 2A
输出接口：USB-C线*1+USB-C*2+USB-A*1+磁吸无线充M1*1+无线充W1*1
单口输出：C1：9V⎓3A/12V⎓3A/15V⎓3A/20V⎓5A/20V⎓6A 120W Max
C2：9V⎓3A/12V⎓3A/15V⎓3A/20V⎓5A/28V⎓5A 140W Max
C3：5V⎓3A/9V⎓3A/11V⎓3A/12V⎓2.5A 33W Max
A：5V⎓2.4A/9V⎓2A/10V⎓2.25A/12V⎓1.5A 22.5W Max
磁吸无线充M1输出：15W Max（For iPhone 7.5W）
无线充W1输出：5W Max（For TWS）
总输出：140W Max
制造商：南京酷态科技术有限公司 中国制造
产品通过了CCC认证
实测酷态科15号超级电能站机身宽度约为130.5mm。
机身高度约为90.3mm。
机身厚度约为68.3mm。
测得USB-C伸缩线长度约为76cm。
测得产品重量约为510.5g。
接通电源点亮屏幕，屏幕显示各个接口和总输出功率为0W。
电能站磁吸无线充电功能可设置开关，可以作为磁吸支架使用。
电能站支持控制PPS充电协议开关。
USB-A接口支持小电流模式开关。

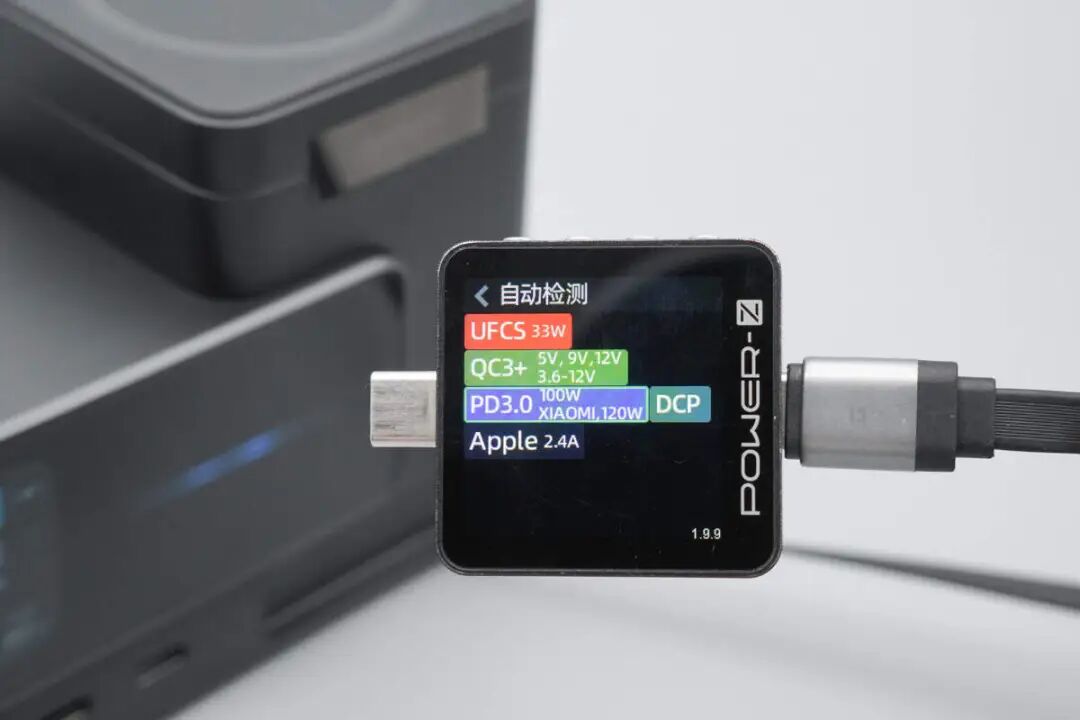

使用ChargerLAB POWER-Z KM003C测得USB-C1自带线支持UFCS、QC3+、PD3.0、小米120W、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C1自带线还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V6A、5-20V6A两组小米私有电压档位。

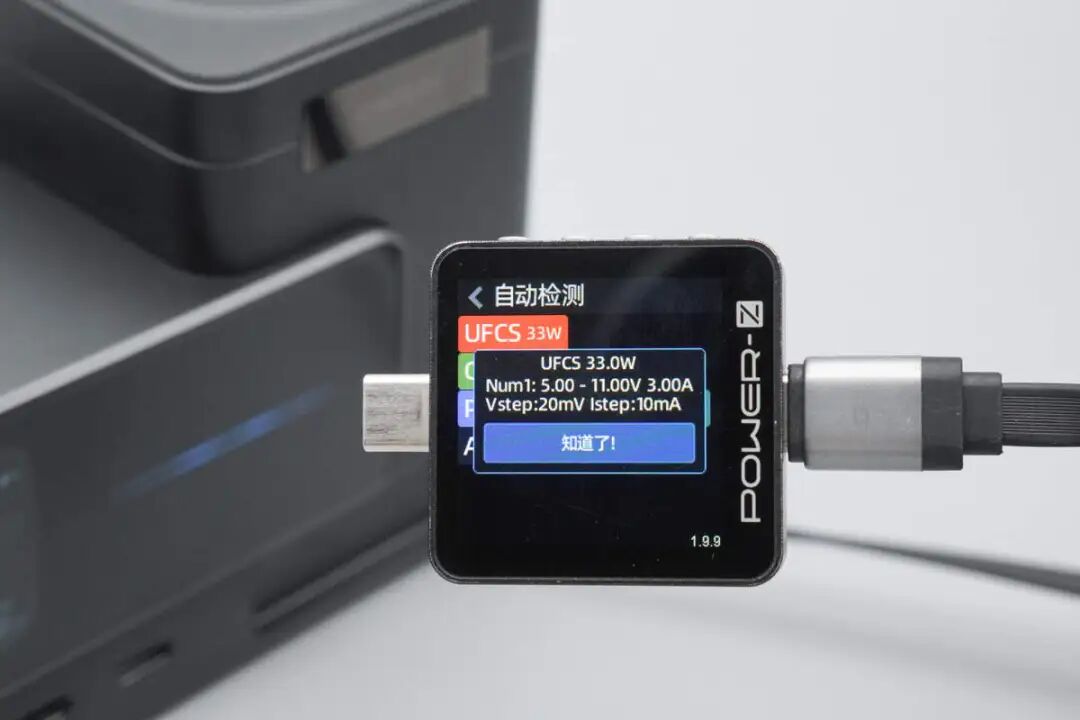

测得UFCS融合快充具备5-11V3A电压档位。
USB-C2口支持QC3+、PD3.1、小米100W、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-11V5A、5-20V6A两组PPS电压档位。
USB-C3接口支持QC3.0/4+、PD3.0、PPS、DCP、Apple2.4A充电协议。

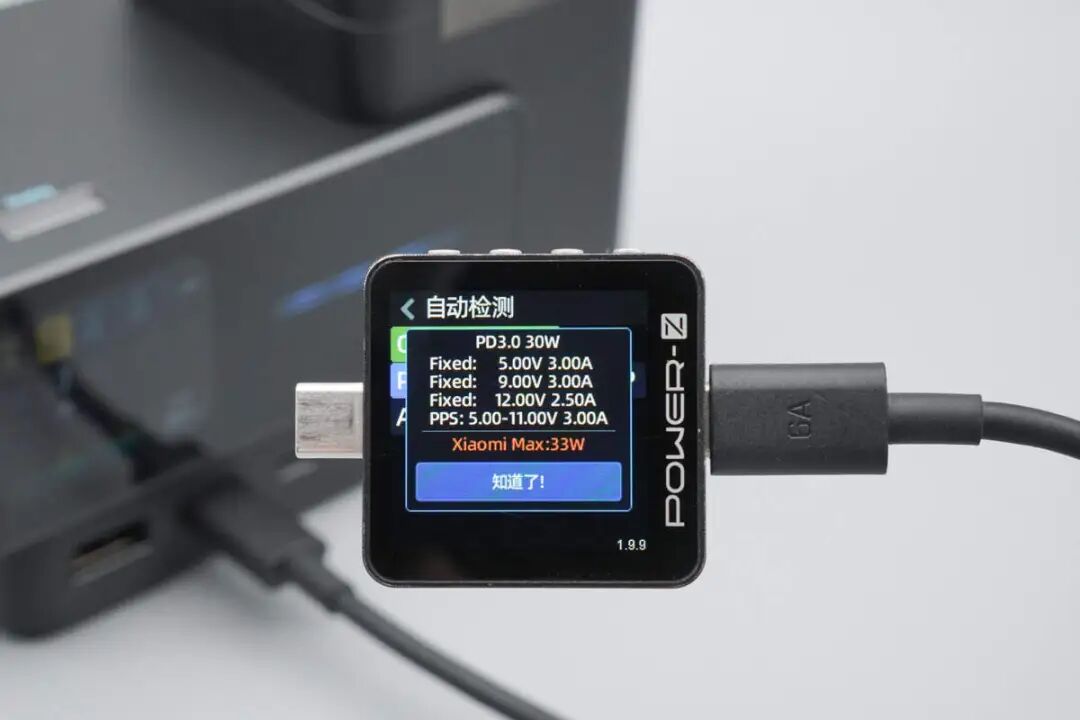

PDO报文显示USB-C3口具备5V3A、9V3A、12V2.5A、三组固定电压档位，以及小米33W快充协议。
另外测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
使用酷态科15号超级电能站自带线为iPhone 17 Pro Max充电，输入功率约为37.6W。
使用酷态科15号超级电能站为iPhone 17 Pro Max进行无线充电，屏显输入功率为7.1W。
使用酷态科15号超级电能站为iPhone 17 Pro Max和AirPods4耳机同时进行无线充电。
酷态科15号超级电能站拆解
看完了酷态科15号超级电能站的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
首先撕下机身底部的防滑脚垫，拧下固定螺丝。
沿外壳接缝拆开后盖，后盖通过卡扣和胶水固定。
后盖内部对应PCBA模块设有缓冲泡棉。
内部设有伸缩线模块和PCBA模块，PCBA模块覆盖铜片加强散热，伸缩线模块通过连接器连接到PCBA模块。
取出底部的PCBA模块，通过导线和插接件连接。
拆解取出底部的PCBA模块和伸缩线模块。
壳体内部设有连接线缆。
在缓冲泡棉下隐藏固定螺丝。

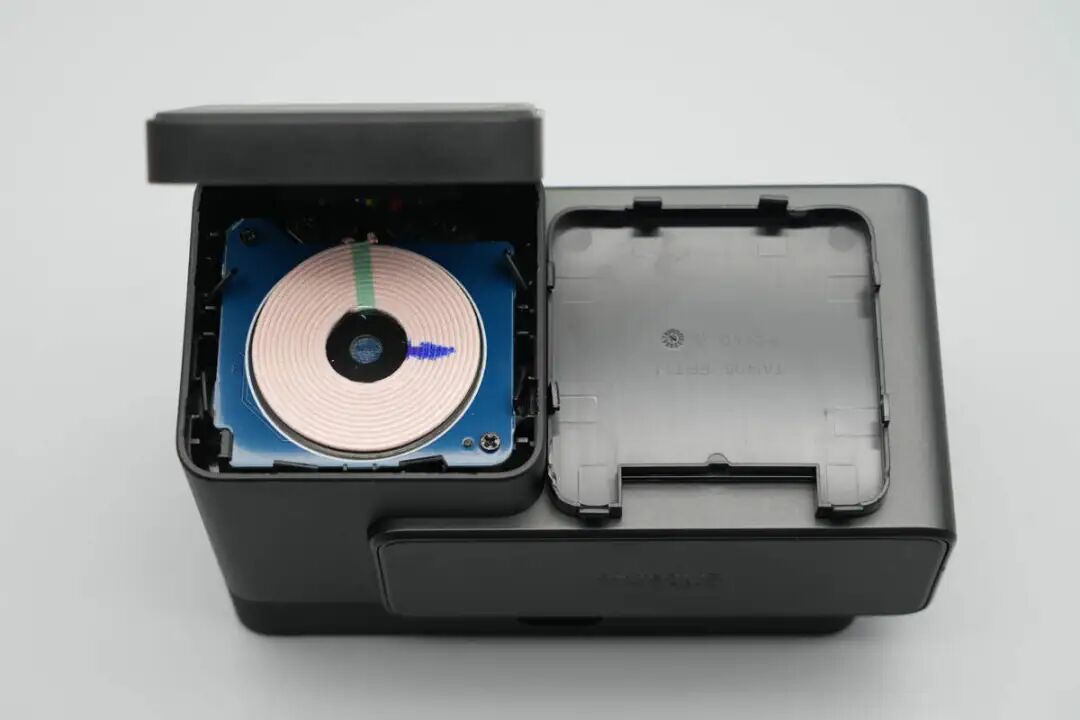

拆下底部无线充上盖，内部设有PCBA模块和无线充电线圈。
继续拆开上层磁吸无线充外壳，内部设有PCBA模块和导热垫。
拧下固定螺丝，拆下磁吸无线充模块和屏幕模块。
拆下屏幕模块后盖，内部设有电源PCBA模块。
电源PCBA模块整体覆盖铜片散热，内部设有麦拉片绝缘。
PCBA模块背面也设有散热铜片和绝缘麦拉片。
测得电源PCBA模块长度约为94.4mm。
PCBA模块宽度约为59.5mm。
PCBA模块厚度约为29.1mm。
焊接拆下PCBA模块正反面的散热片，PFC升压电感和LLC变压器粘贴导热垫散热，电解电容上方设有泡棉，元器件之间打胶加固。
PCBA模块正面一览，右下角为交流输入端，设有保险丝，NTC热敏电阻，共模电感和安规X2电容。右侧设有整流桥，薄膜滤波电容和滤波电感。中间位置设有PFC升压电感，下方为高压滤波电容，左侧为LLC变压器，下方设有谐振电感和谐振电容，上方设有滤波固态电容和连接插座。
PCBA模块背面设有PFC整流管，右侧设有二合一控制器，在控制器左下方设有PFC开关管，右下方设有LLC开关管，上方设有贴片Y电容，光耦，同步整流控制器和同步整流管，并设有功能按键。
输入端保险丝来自贝特电子，出料号936，规格为4A 250V。
NTC热敏电阻丝印SCK012A，用于抑制上电的浪涌电流。
共模电感采用漆包线和绝缘线绕制。
安规X2电容来自塑镕，规格为0.33μF。
滤波电感采用漆包线绕制。
整流桥来自扬杰科技，型号GBU1510，规格为1000V 15A，采用GBU封装。
薄膜滤波电容来自塑镕，为CBB21系列，规格为1μF450V。
滤波电感采用漆包线绕制，外套热缩管绝缘。
两颗薄膜电容规格为1μF450V。
初级主控芯片来自芯源系统，为定制型号，丝印CD1271，为PFC+LLC二合一主控，采用SOIC-16封装。

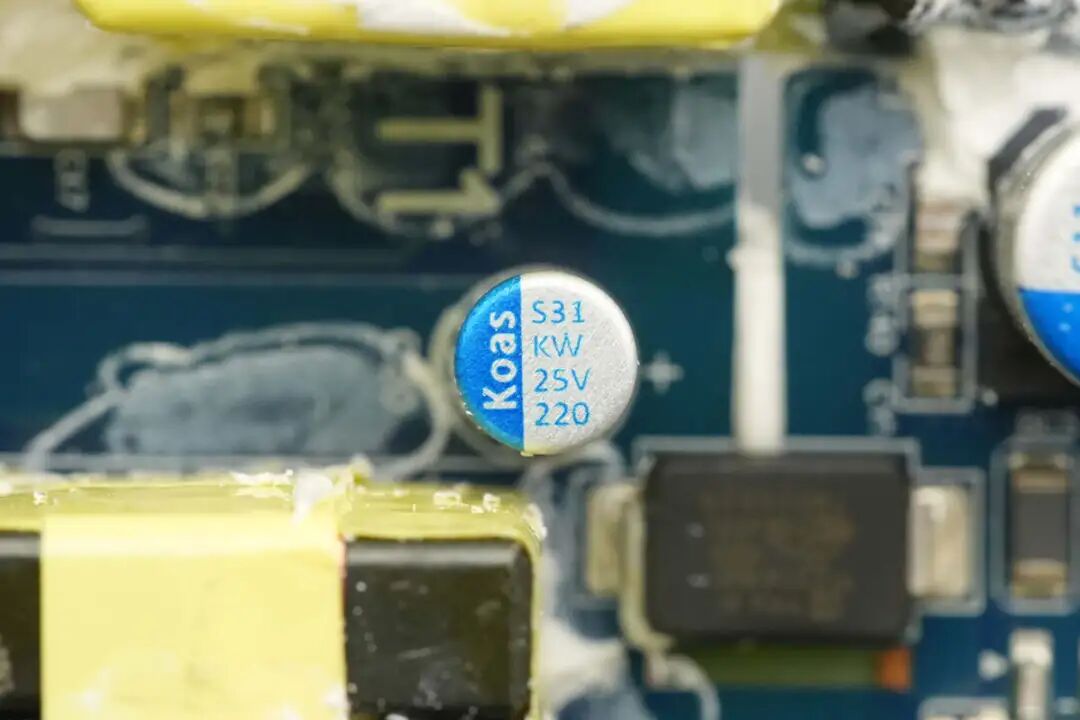

为主控芯片供电的滤波电容来自东佳，为KW系列125℃耐热高分子导电固态电容器，规格为25V220μF。
PFC开关管采用英诺赛科INN700D190B，这是一颗耐压700V的增强型氮化镓单管，器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为190mΩ，支持更高功率应用。
英诺赛科 INN700D190B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用。采用DFN8*8封装。
英诺赛科 INN700D190B 资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，，雅迪，LG，，，，，，等，出货量突破15亿颗。

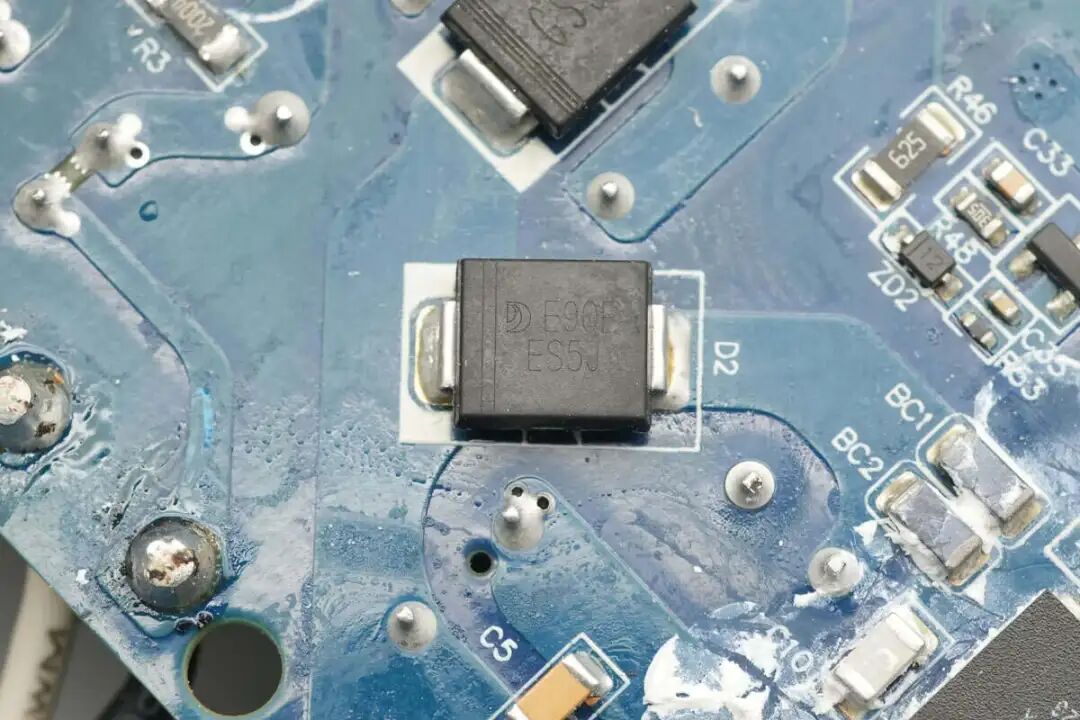

PFC整流管来自晶导微电子，型号ES5JCC，为超快恢复二极管，规格为600V 5A，采用SMC-C封装。
PFC升压电感特写。
PFC旁路二极管型号GS5M。
高压滤波电容使用三颗并联。
电容来自东佳，规格为420V27μF。

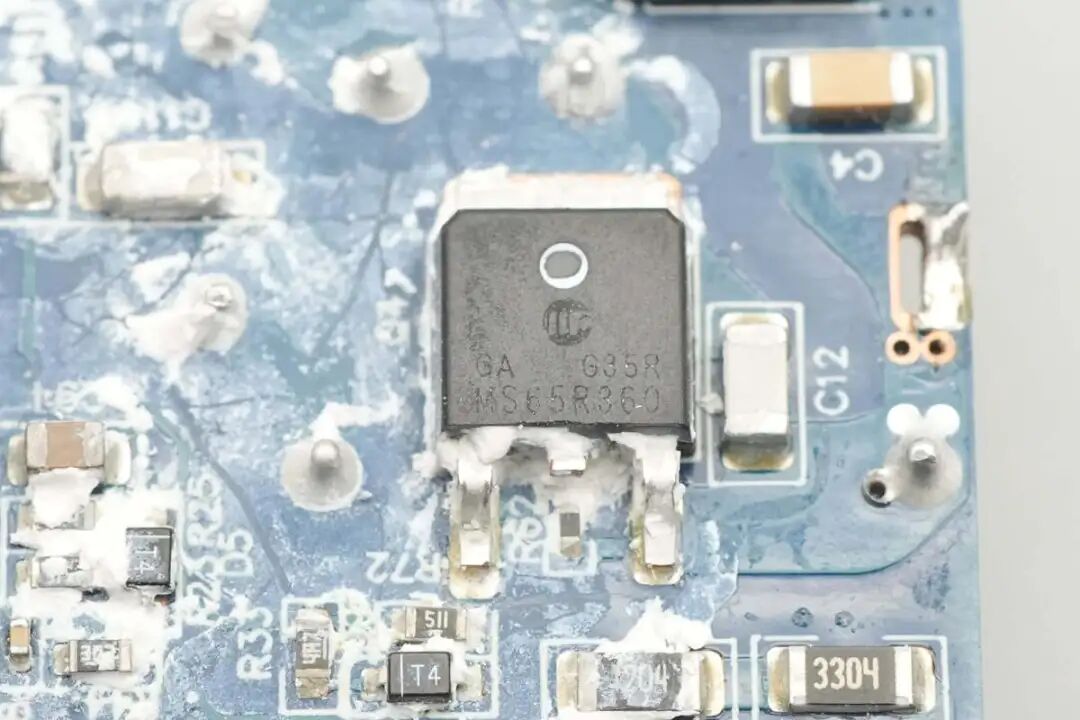

LLC开关管来自华微电子，型号MS65R360，NMOS，耐压650V，导阻400mΩ，采用DPAK封装。
另一颗开关管型号相同。
谐振电容来自威庆，为MMKP82系列，规格为0.022μF630V。
LLC谐振电感特写。
LLC变压器采用胶带严密缠绕绝缘。

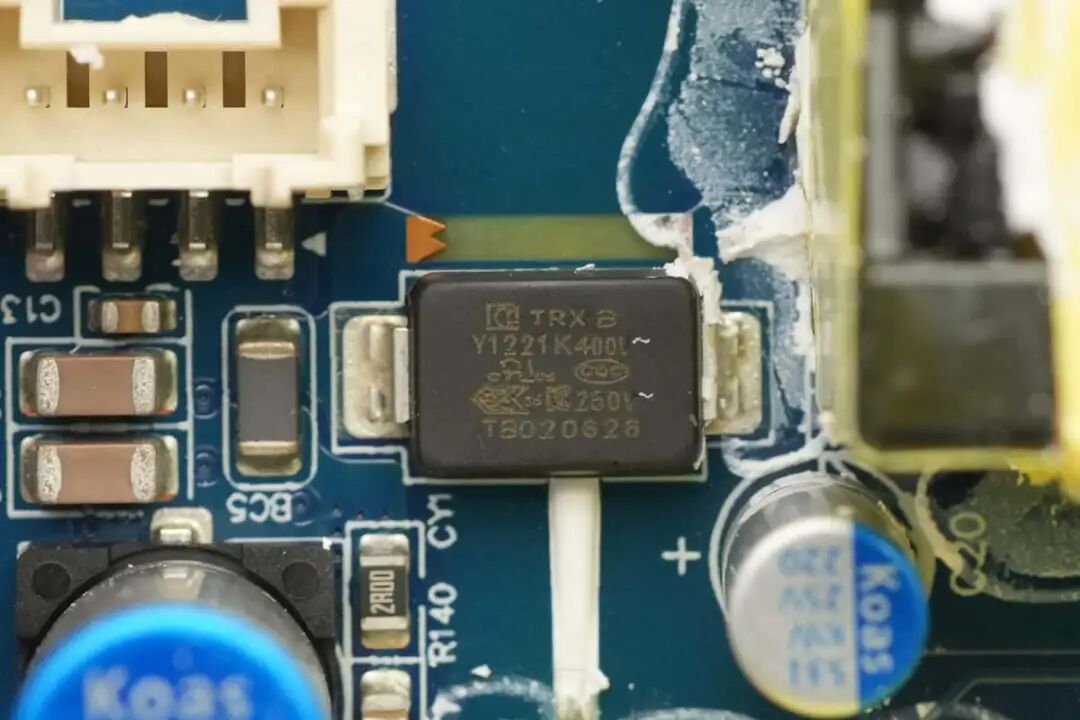

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。
另一颗贴片Y电容料号为TMY1331K。
奥伦德OR1008光耦用于输出电压反馈。
另外两颗光耦用于隔离通信。
同步整流控制器来自芯源系统，型号MP6925，为双路快速关断整流器，适用于LLC开关电源。芯片支持标准和逻辑电压同步整流管，支持4.2-35V供电电压，支持CCM，CrCM和DCM工作模式，支持高侧和低侧应用，采用SOIC-8封装。

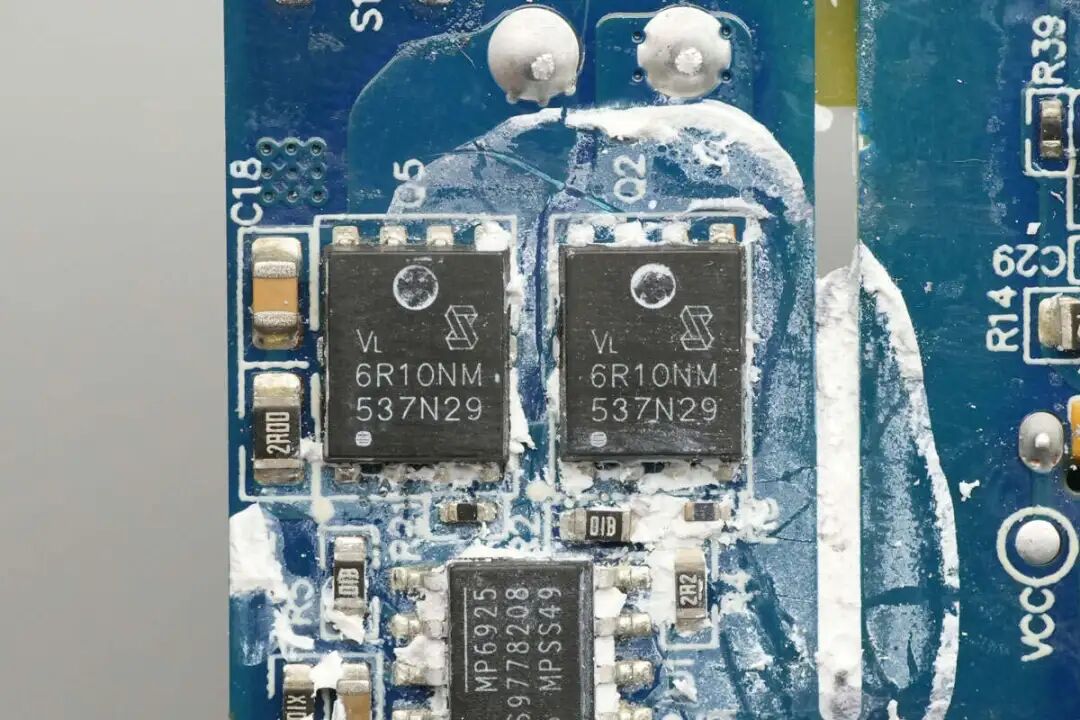

同步整流管来自威兆半导体，丝印6R10NM，采用PDFN5*6封装。
滤波固态电容来自东佳，为VX系列125℃耐热高分子导电固态电容器，规格为35V680μF。
二次降压小板正面元件打胶加固。
小板背面设有散热铜片和绝缘麦拉片。
焊接拆下散热铜片，内部涂有导热胶，并粘贴导热垫。
小板正面设有三路降压电感和滤波电容，并设有USB-C和USB-A母座，右侧设有协议芯片，上方和右侧设有连接器。
小板背面设有主控MCU，协议芯片，同步降压控制器和降压开关管。
同步降压控制器采用英集芯IP6550，这是一款支持36V输入的同步降压控制器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。开关频率135KHz，输入端耐压48V，内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装，可实现简化的同步降压转换电路设计。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。
英集芯 IP6550 资料信息。
降压开关管来自重庆万国，丝印04N5R5，采用DFN3*3EP封装。
另外两颗降压开关管型号相同，采用DFN5*6封装。
USB-C1和USB-C2接口的协议芯片都是采用慧能泰HUSB362，这是一款支持PD3.1 EPR且集成32位 RISC-V MCU的高性能PD协议芯片，带有32 KB MTP存储器，支持多个具有可编程电压和电流的PDO，如PPS PDO、EPR PDO，所有的PDO都完全符合USB PD 3.1 V1.7规范。HUSB362已通过了USB-IF协会的PD3.1合规性测试，EPR TID为9692。
HUSB362还实现了可编程的DPDM PHY，D+和D-引脚可以被配置为支持QC2.0、QC3.0、AFC、FCP和Divider 3的模式，为传统设备提供了很好的兼容性。HUSB362集成N-MOS驱动，可控制VIN和VBUS之间是否导通，从而保护与Type-C连接器连接的设备。
另外，其CC1、CC2、D+和D-引脚的高电压容限和保护为系统提供了更多的可靠性。除此之外，针对LPS（限功率电源），HUSB362也作了充分的保护设计，采用QFN4*4-24L封装。
HUSB362集成了优质的恒压控制环(CV)和恒流控制环(CC)，同时集成FB调压模式，可同时应用于ACDC或者DCDC。HUSB362还集成双环路的设计可让用户采用极简的外围元件实现应用设计，提升空间利用率和设计难度同时降低BOM成本。
USB-C2接口采用英集芯IP6550同步降压控制器。
USB-C2接口采用慧能泰HUSB362协议芯片。
USB-C3和USB-A接口的协议芯片来自英集芯，型号IP2736U，是一款集成多种协议，用于 USB 端口的 快充协议控制 IC。IP2736U支持包括 USB TypeC DFP、PD2.0/PD3.1/PPS/EPR 28V，HVDCP QC5/4+/3+/3.0/2.0、FCP、SCP、AFC、SFCP、MTK PE+2.0/1.1、UFCS、Apple 2.4A、BC1.2 以及 SAMSUNG 2.0A 多种快充协议，为适配器、车充等单向输出应用提供完整的解决方案。
英集芯 IP2736U 资料信息。
搭配使用英集芯IP6550同步降压控制器。
同步降压开关管来自威兆半导体，型号VS4610AE，NMOS，耐压40V，导阻6.8mΩ，采用PDFN3333封装。
威兆半导体 VS4610AE 资料信息。
三颗降压电感采用漆包线绕制。
用于自带线接口的滤波电容来自东佳，规格为25V330μF。
VBUS开关管采用重庆万国CQY7534N，NMOS管，耐压30V，导阻4.8mΩ，采用DFN3*3EP封装。

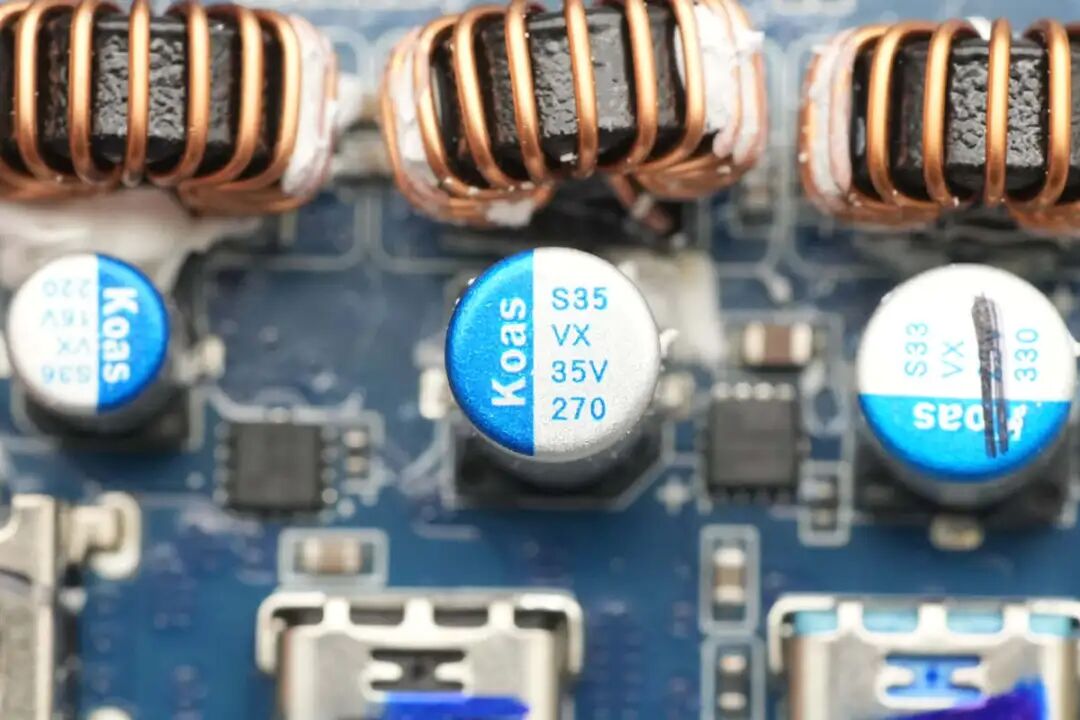

USB-C2接口滤波电容规格为35V270μF。
VBUS开关管来自重庆万国，丝印04N5R5。
USB-C3和USB-A接口的滤波电容规格为16V220μF。
VBUS开关管采用重庆万国CQY7534N。
另一颗VBUS开关管型号相同。
主控MCU来自沁恒，型号CH32V303RCT7，是基于32位RISC-V指令集及架构设计的工业级通用增强型MCU，内置64K SRAM和256K Flash，主频为144MHz，具备I2C，I2S，SPI，USART，SDIO，CAN控制器等接口，采用LQFP64M封装。
同步降压芯片来自杰华特，丝印JWRE，型号JW5018X，是一颗4.5-42V输入电压范围的同步降压转换器，芯片开关频率为1.1MHz，输出电流600mA，具备短路保护和过热保护，具备低压差模式，采用SOT23-6封装。
杰华特 JW5018X 资料信息。
搭配使用的贴片降压电感特写。
稳压芯片来自思瑞浦，丝印L7J，型号TPL720F33，支持6V输入电压，输出电压为3.3V，输出电流400mA，具备电流限制和过流保护，采用SOT23-5封装。
同步降压芯片来自矽力杰，丝印bQ，型号SY8303A，支持4.5-40V输入电压范围，芯片开关频率可设置，具备3A输出电流能力，具备逐周期峰值电流限制，具备短路保护和过热关断，采用TSOT23-8封装。
10μH合金电感特写。
另一路同步降压芯片同样为矽力杰SY8303A。
10μH合金电感特写。
丝印22588的芯片特写。
两颗丝印SS34L的肖特基二极管特写。
磁吸无线充电模块正面设有充电线圈和隔磁片。
背面设有无线充电主控，无线充电功率管，滤波电容和谐振电容。
无线充电主控来自英集芯，型号IP6802，是一颗完整的单芯片无线充电SOC芯片，这款芯片内置PD3.0协议，支持使用PD快充和DP&DM快充供电，自动申请快充电压，支持4~20V输入电压。芯片内置全桥驱动和数字解调，无需外置驱动器和运放，搭配四颗MOS管和少量的外围元件即可实现完整的Qi2无线充电成品，采用QFN32封装。
英集芯 IP6802 资料信息。
输入使用六颗MLCC电容并联滤波。
无线充电功率管来自威兆半导体，型号VS3622DE，双NMOS，耐压30V，导阻10mΩ，支持5V逻辑电压驱动，采用PDFN3333封装。
威兆半导体 VS3622DE 详细资料。
另一颗无线充电功率管型号相同。
连接导线通过焊接连接。
无线充电模块正面设有充电线圈和隔磁片。
背面设有无线充电主控，无线充电功率管和谐振电容。

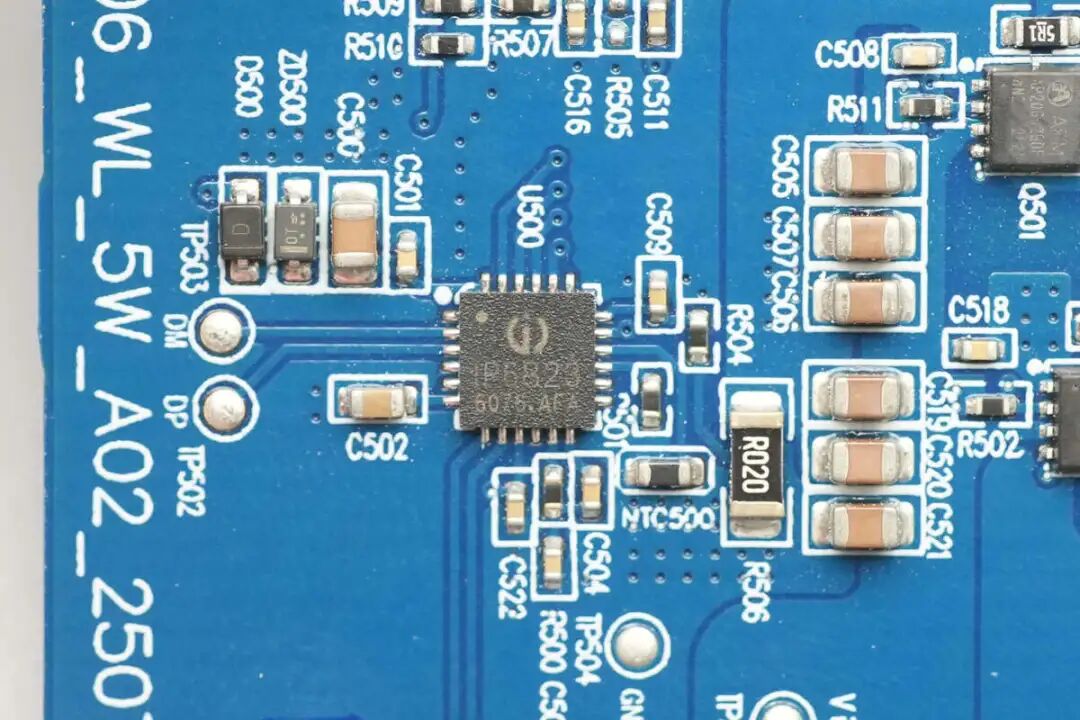

无线充电主控来自英集芯，型号IP6823，是一款高集成度，符合WPC qi标准的无线充电发射控制芯片。芯片内部集成H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源。
IP6823支持协议、异物检测灵敏度、指示灯等功能定制。IP6823采用QFN24封装，PIN脚功能排布针对无线充电应用进行了优化，非常便于方案PCB绘制。
英集芯 IP6823 资料信息。
无线充电功率管来自永源微，型号AP20G02BDF，为N+P双MOS管，适用于无线充电全桥应用，NMOS耐压20V，导阻12mΩ，PMOS耐压-20V，导阻25mΩ，采用PDFN3*3-8L封装。
四颗并联的NPO谐振电容特写。
伸缩线模块采用透明塑料外壳。
壳体设有PCBA模块，并焊接连接导线。

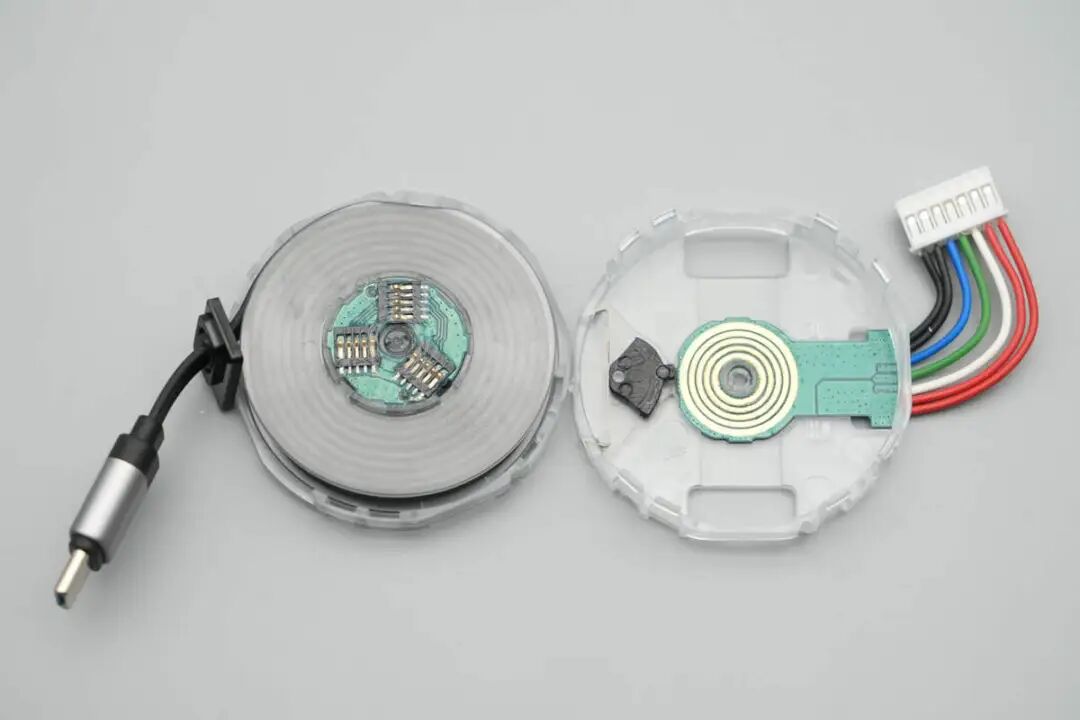

拆开壳体，内部设有电刷和PCB滑环。
电刷焊接在圆形PCB上。
PCB滑环特写。
导线焊点打胶加固。
最后拆下机身正面面板。
面板内部设有液晶屏幕和脉冲星轨灯带。
灯带右侧设有滤光板。
拆下滤光板，内部为长条PCB，焊接16颗贴片LED灯珠。

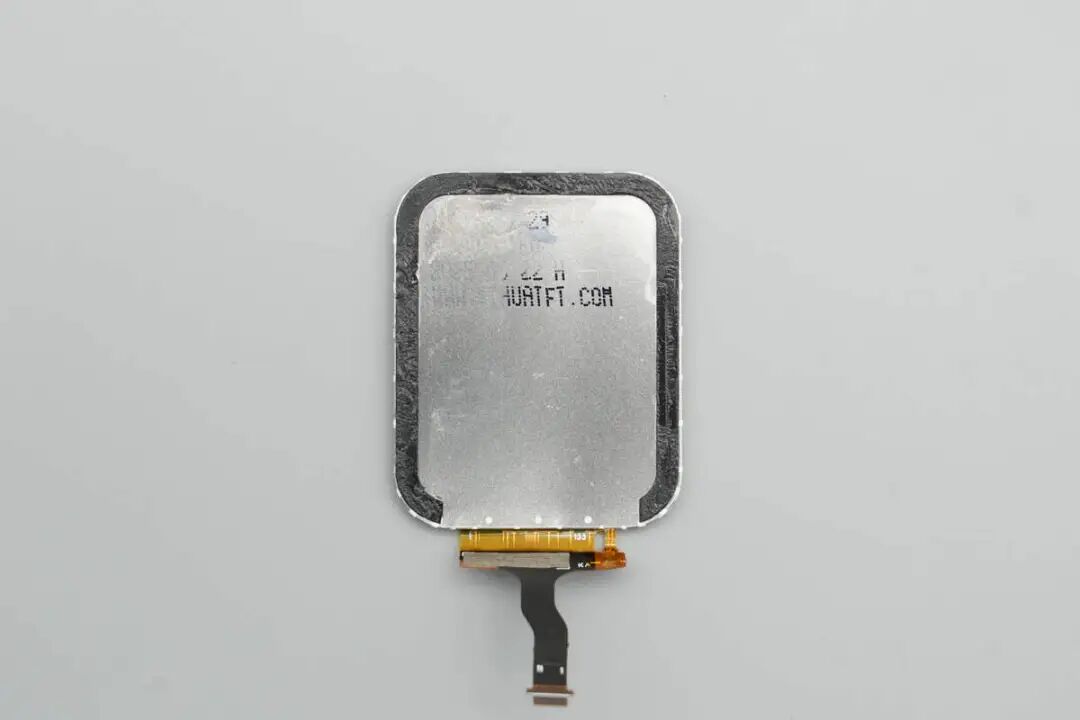

液晶屏幕背面为金属外壳，通过双面胶粘贴固定。
磁吸无线充电面板内部设有磁铁和双面胶。
壳体背面设有导热垫和散热铝片。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上酷态科15号超级电能站的核心器件清单，方便大家查阅。
酷态科15号超级电能站具备USB-C自带线，两个USB-C接口和一个USB-A接口，并支持磁吸无线充电和无线充电功能。一台设备能够满足日常笔记本电脑，手机和耳机的同时充电需求。其中自带线支持120W输出功率，USB-C接口支持140W输出功率。屏幕支持各个接口的功率显示，便于了解所连接设备的充电状态。
充电头网通过拆解了解到，酷态科15号超级电能站内部采用多块小板，通过导线连接组成。电源采用PFC+LLC+同步整流架构，芯源系统CD1271二合一主控用于PFC和LLC控制，MP6925用于同步整流。
PFC采用英诺赛科INN700D190B氮化镓开关管，搭配使用晶导微电子ES5JCC整流管。LLC开关管采用华微电子MS65R360。二次降压输出通过英集芯IP6550同步降压控制器进行降压输出，USB-C自带线和USB-C2接口采用慧能泰HUSB362协议芯片，USB-C3和USB-A接口采用英集芯IP2736U协议芯片。
两组无线充电分别采用英集芯IP6802和IP6823主控芯片，搭配外置功率管组成。内部PCBA模块粘贴导热垫，并涂有导热胶，外侧设有铜片加强散热。内部高压滤波电容和固态电容均来自东佳，使用特锐祥贴片Y电容，整体做工用料扎实可靠。
