随着移动电源新国标的正式实施以及市面无线充电移动电源的需求增加，市场对高集成度、高安全性及具备良好交互体验的电源解决方案需求日益凸显。
相关阅读：
为应对这一趋势，智融科技近期推出了一套面向单节电芯30W(20V/1.5A)应用的新国标Qi2.2无线充移动电源参考设计，完美契合单电芯超薄无线充移动电源需求。
该方案以智融SW6258移动电源SoC与SW5108无线充电发射端SoC为核心，支持最高30W有线快充及Qi2.2 25W无线输出，搭载TFT彩屏模组，40uA超低待机功耗，支持PD+VDM上报数据。
借助智融SW6258的显示屏直驱能力，该方案可实时显示电量、端口功率、电压电流、温度、电芯循环次数及系统日志等关键运行信息，高度契合新国标对移动电源状态监测与数据追溯的规范要求。
此前，智融科技已陆续推出多款符合新国标的移动电源解决方案，充电头网也分别进行过详细介绍。
相关阅读：
另外，智融科技凭借其在电源管理领域的深厚技术积淀，深度参与了该项移动电源新国标的起草工作。
相关阅读：
接下来将为大家带来智融科技这款方案的详细解析，一探其性能表现。
智融科技单电芯Qi2.2新国标移动电源无线充方案解析
智融这款方案核心为SW6258移动电源SoC与SW5108无线充电发射端SoC两款芯片，配置单USB-C接口、Qi2.2无线充模组以及TFT显示屏模组。
该方案TFT显示屏可实时显示电量，输入/输出功率、电压/电流、电芯循环次数、运行温度等等参数，符合新国标移动电源规定需求。
PCBA板从上到依次分布SW5108无线充电发射端SoC、USB-C接口、SW6258移动电源SoC、LED电量指示灯、电源按键以及相关外围元件。整体可见外围元件较为精简。
后面元器件很少，可见LDO稳压芯片和少量器件。

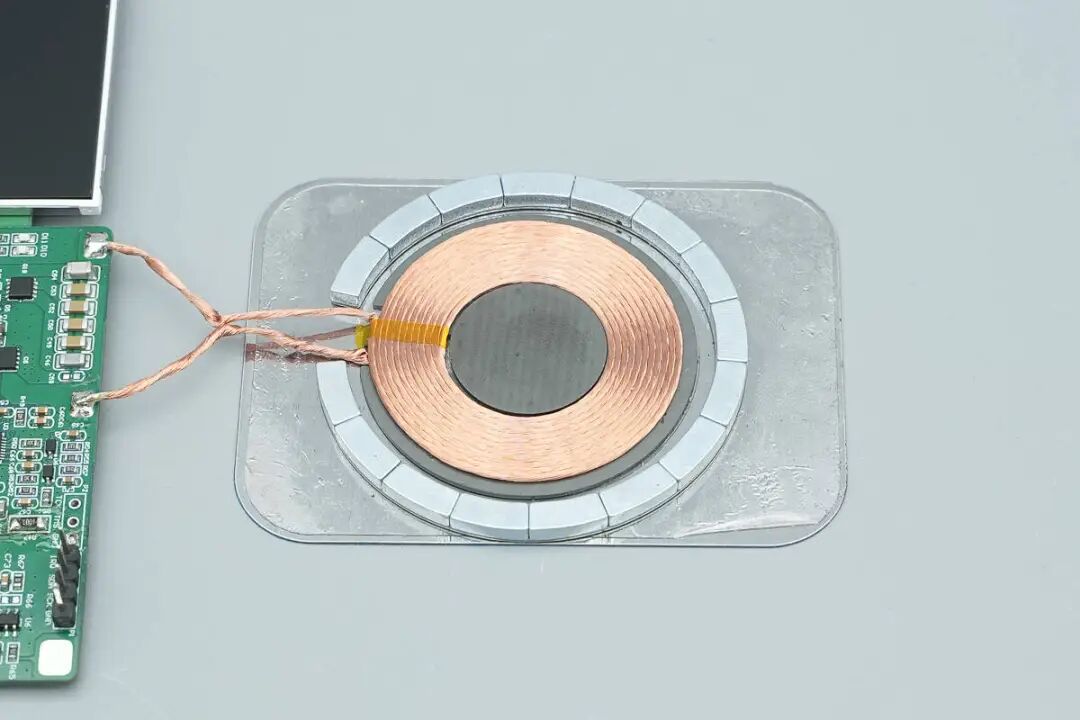

Qi2.2无线充模组黏贴在一块金属板上，便于测试。
为方案外接单节电芯，测试功能与协议兼容性。

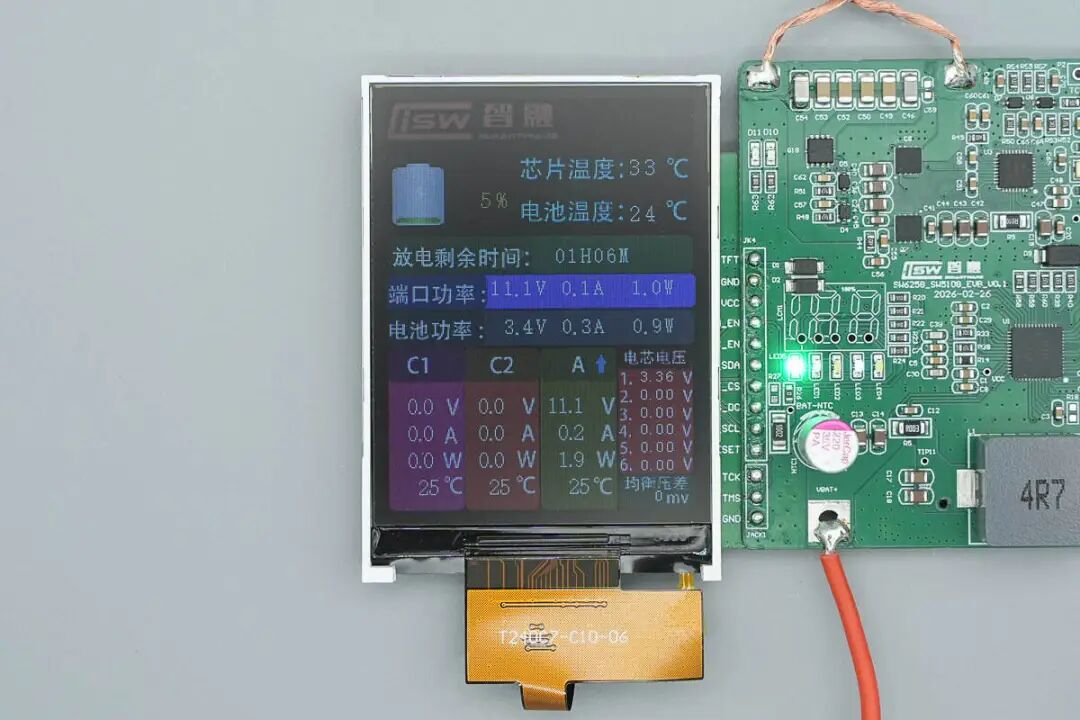

该方案可通过电源按键切换TFT显示屏上的显示界面。主界面以以仪表盘方式实时呈现电量百分比、芯片/电池温度、剩余可用时间以及端口电压电流与功率等关键数据，并可同步显示多串电芯的电压状态、均衡压差等，显示数据丰富。
切换到系统运行日志界面可显示设备在运行过程中触发各类保护机制或事件的次数。

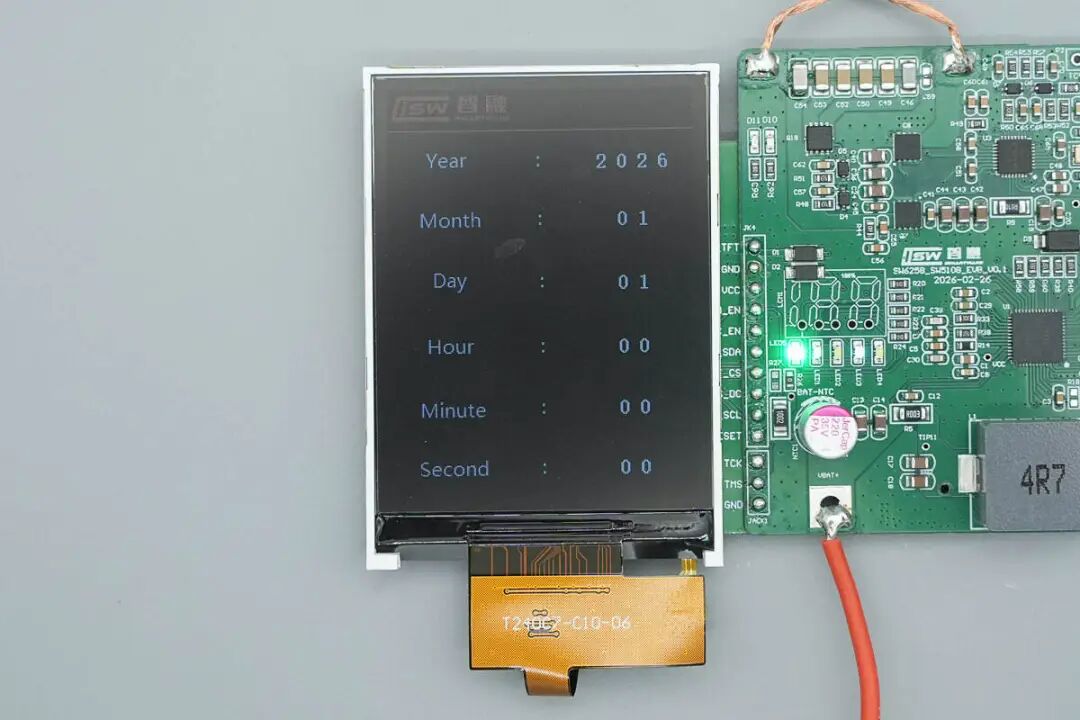

另外再进入系统设置界面后，可按年月日、时秒分设置实际时间，方便在产测、老化及售后过程中快速追溯设备状态与故障原因。
无线充测试
实测将iPhone 17 Pro Max放置在磁吸无线充模块，可以激活Qi2无线充动画。
另外再TFT显示屏也显示输出功率大23.5W，可见该电源方案可以完美支持Qi2.2 25W无线充。
协议测试
使用KM003C测得USB-C接口支持PD3.0/PPS、QC3+/QC4+、UFCS2.0、TFCP、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-21V1.5A一组PPS快充档位。
测得UFCS2.0融合快充具备4-12V2.5A、12-20V1.5A两组电压档位。
接下来，充电头网将对SW6258以及SW5108两款核心芯片进行详细介绍。
智融科技SW6258
这款方案的主控核心就是SW6258这款芯片，智融SW6258是一款专为新国标打造的单节电芯移动电源芯片，单节电芯下可支持 30W（20V/1.5A）输出，同时拥有 40uA 超低待机功耗，还能完美适配单电芯超薄 Qi2.2 无线充移动电源的设计需求。
SW6258 支持 PD+VDM 数据上报，还可直驱 TFT 屏，能直观呈现设备运行关键数据，契合新国标对数据可视化、可追溯的核心要求。
芯片内部集成双向升降压控制器与高性能 MCU，面向单节电芯方案即可实现充电、升压放电与系统管理一体化设计。其充放电功率最高可达 30W，并覆盖 4–22V 的宽输入范围，输出电压范围可达3.3–22V，适用于移动电源、户外电源等对宽电压适配与功率密度要求较高的产品形态。
SW6258 直接集成 Type-C 接口逻辑与 PD3.2 PHY，同时支持 UFCS 及多种主流 DPDM 快充协议检测与识别，覆盖 PD3.2、QC、SCP/FCP、AFC、PE、TFCP 等常见生态，并支持定制私有协议。
系统集成度也是 SW6258 的突出优势之一。芯片支持ACC三口架构，并集成多路输入检测、USB 负载检测与电源通路控制能力，便于实现多口任意口快充与功率路径管理；同时内置12bit ADC以及TFT屏显支持，为状态监测、数据可视化与交互显示预留了更直接的实现路径，适合做数显类移动电源方案的主控+电源合一的设计。
SW6258 也提供完善的保护机制，端口通路支持背靠背设计，可完美满足新国标强制要求的二级保护，从硬件架构上筑牢产品安全防线。采用QFN52封装。目前该芯片已开放样机测试申请，可助力相关厂商快速研发合规的新国标移动电源产品。
看过SW6258移动电源SoC后，我们再为您介绍无线充发射芯片SW5108。
智融科技SW5108
SW5108是智融科技专为Qi 2.2标准打造的高集成度SoC芯片。该芯片针对无线充电电源、无线充适配器等场景设计，集成多种输入快充协议及Qi协议相关AFE和控制MCU，配合外置功率 NMOS 以及少量外围器件即可构成完整的Qi2.2无线发射端方案。
SW5108 支持Qi 2.2 TX，输入电压范围覆盖2.7V–24V，内置32位MCU，系统主频10 MHz，集成128KB Flash与7KB SRAM，支持I²C Master与UART通讯接口，便于与系统主控或外设协同工作。
芯片支持硬件FSK调制与四路ASK解码，提供 Q 值与谐振频率检测、40μA低功耗自唤醒模式以及输入过压、过流、芯片过温等多重保护，采用QFN32封装，为 SW519-Charger 模组在实际应用中提供了协议兼容性、功耗与安全性的综合保障。
充电头网总结
智融科技推出的这款单电芯Qi2.2新国标移动电源无线充方案，凭借SW6258与SW5108两款高集成度芯片配合，展现了可快速商用的成熟Qi2.2无线充移动电源方案。
该方案搭载的TFT数显屏能够实时直观地反馈电量、功率、电压电流、温度及循环次数等核心参数，并支持运行日志记录与参数配置，符合新国标对信息透明度及可追溯性的要求。
接口方面，USB-C口广泛兼容PD、PPS、UFCS等主流快充协议，档位覆盖全面；内置的Qi2.2无线充电模组可支持iPhone最高25W快充，整体兼容性与性能均表现出色。
可见智融这套方案在保证全功能体验的前提下，有效控制了PCBA面积与BOM成本。对于广大3C数码配件厂商而言，该方案降低了符合新国标Qi2.2移动电源标准的开发门槛，也为抢占新一轮移动电源市场提供了底层硬件支撑。
