拆解报告:inno3C 20W磁吸无线充移动电源

充电头网 2026-06-27 00:10
充电头网第4069篇拆解报告。

前言

随着智能手机支持磁吸生态的普及,兼顾便携性与无感充电体验的磁吸移动电源已成为广大用户出行的必备配件。

本次充电头网为大家带来的是香港品牌inno3C推出的一款20W磁吸无线充移动电源。

该产品主打超薄设计,内置5000mAh锂聚合物电芯,机身厚度控制9.93mm,整机重量113.1g,为日常通勤与差旅提供了出色的便携性。

在快充兼容性方面,inno3C磁吸移动电源底部配备单 USB-C 双向快充接口。

支持PD3.0 20W 以及 PPS 电压档位,并兼容QC3+、FCP、SCP、AFC 与 Apple 2.4A 等多种主流快充协议,满足市面绝大多数设备的快充需求。

无线充区域最高支持 15W 功率输出,吸附在 iPhone 背面时贴合紧密,且尺寸设计合理,不会干涉手机的镜头模组。

充电头网此前拆解过inno3C推出的22.5W磁吸无线充移动电源

相关阅读:

接下来我们将继续对这款 20W 超薄磁吸无线充移动电源进行深度拆解,来探究其内部用料。

产品开箱

拆解报告:inno3C 20W磁吸无线充移动电源图1

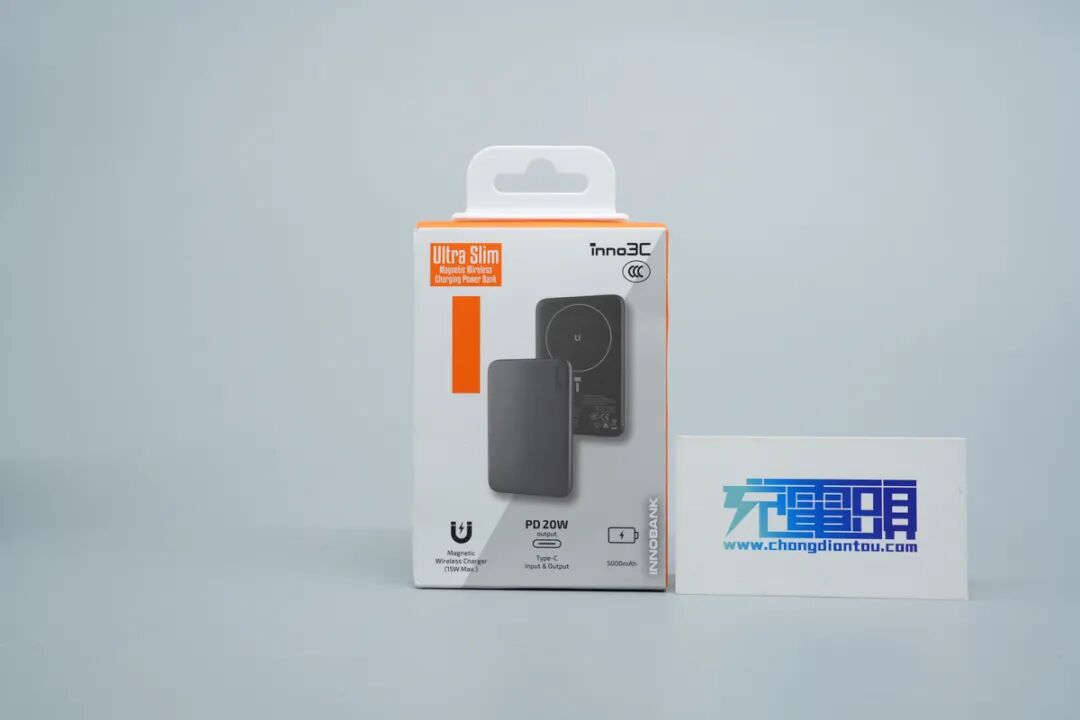

包装盒正面采用了白橙拼色设计,底部标明了支持磁吸无线充、PD 20W双向快充以及5000mAh电池容量。

拆解报告:inno3C 20W磁吸无线充移动电源图2

包装盒背面详细印有产品的各项规格参数以及特性说明。

拆解报告:inno3C 20W磁吸无线充移动电源图3

打开包装盒,内部包含移动电源本体以及一根充电短线。

拆解报告:inno3C 20W磁吸无线充移动电源图4

附带的线缆为一条黑色的USB-C to USB-C短线,使用橡胶圈捆绑固定。

拆解报告:inno3C 20W磁吸无线充移动电源图5

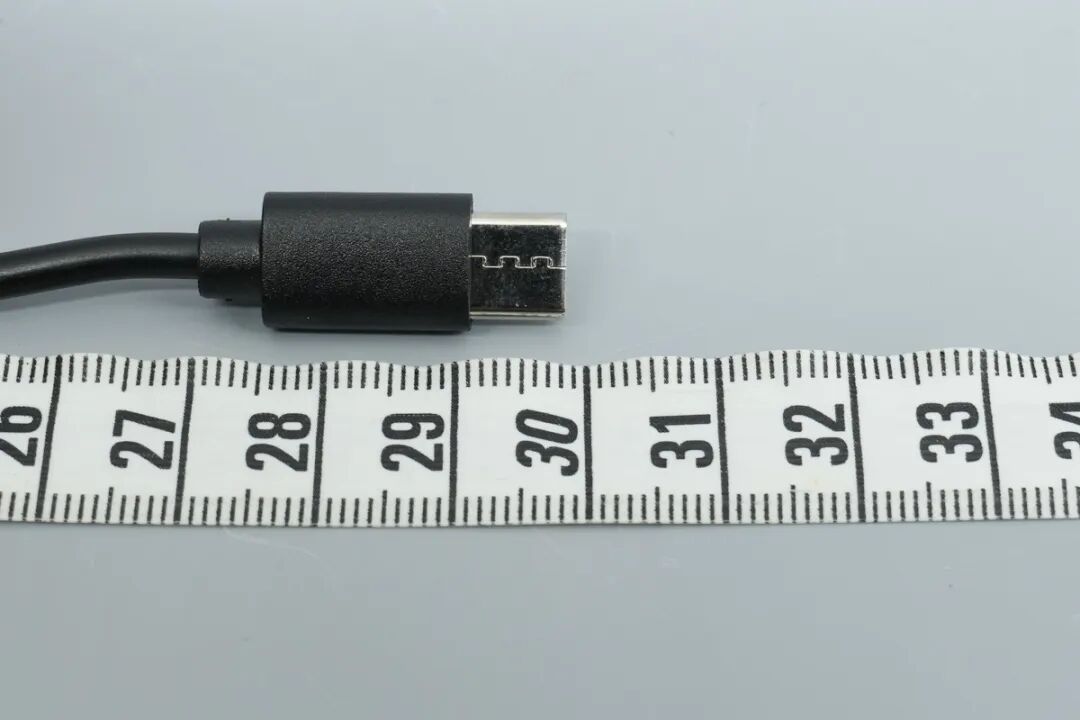

使用卷尺实测,该数据线端到端的长度约为30cm左右,非常适合搭配移动电源快充适用

拆解报告:inno3C 20W磁吸无线充移动电源图6

inno3C这款磁吸移动电源采用锖灰色外壳,表面经过细腻的哑光喷砂处理,极具金属质感,左上角印有“inno3C”的品牌Logo。

拆解报告:inno3C 20W磁吸无线充移动电源图7

机身整体设计非常简约,边角处均做了大弧度的圆润过渡,提升了握持手感。

拆解报告:inno3C 20W磁吸无线充移动电源图8

产品的侧面展示印有“i-5CP”字样,并配有五枚指示灯。

拆解报告:inno3C 20W磁吸无线充移动电源图9

指示灯区域特写,包含了四枚常规电量指示灯与一枚无线充电状态指示灯。

拆解报告:inno3C 20W磁吸无线充移动电源图10

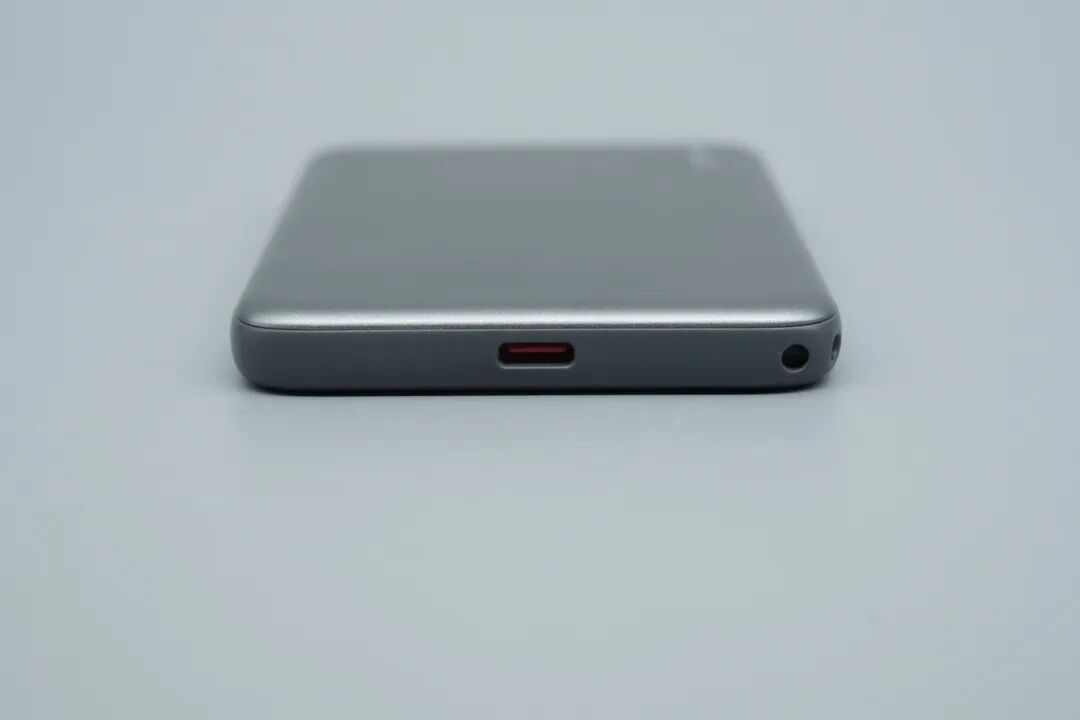

底部居中位置设有一个USB-C双向快充接口,内部采用了橙色胶芯设计。

拆解报告:inno3C 20W磁吸无线充移动电源图11

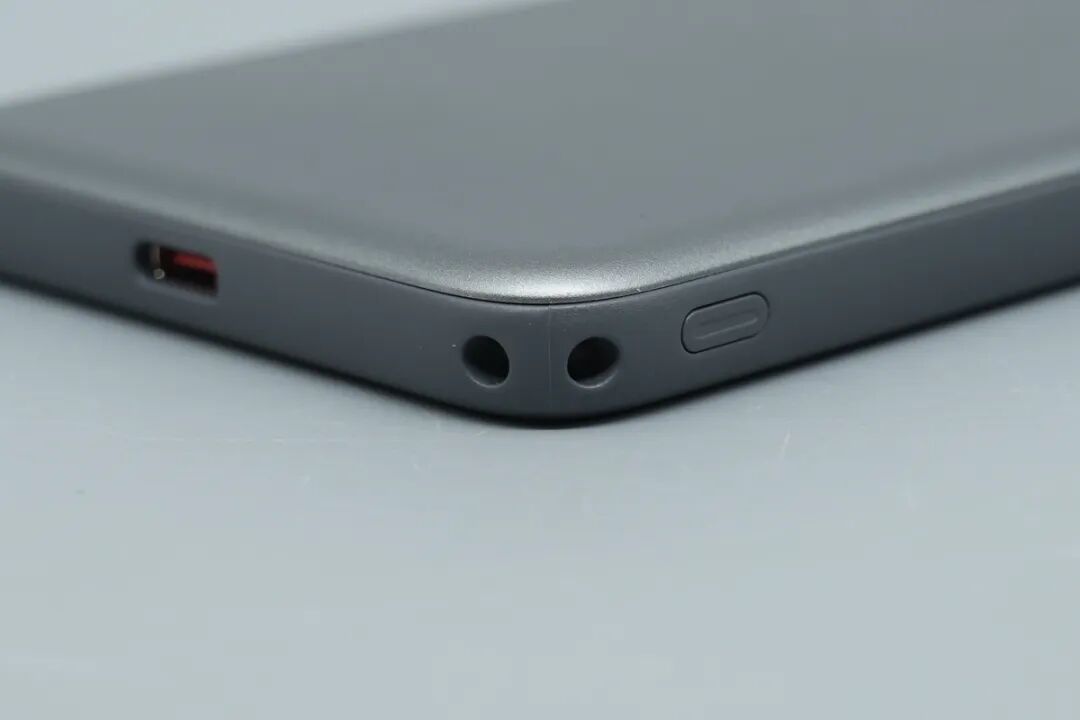

在底部的边角处,巧妙地设计了挂绳孔以及一颗跑道形的电源开关按键。

拆解报告:inno3C 20W磁吸无线充移动电源图12

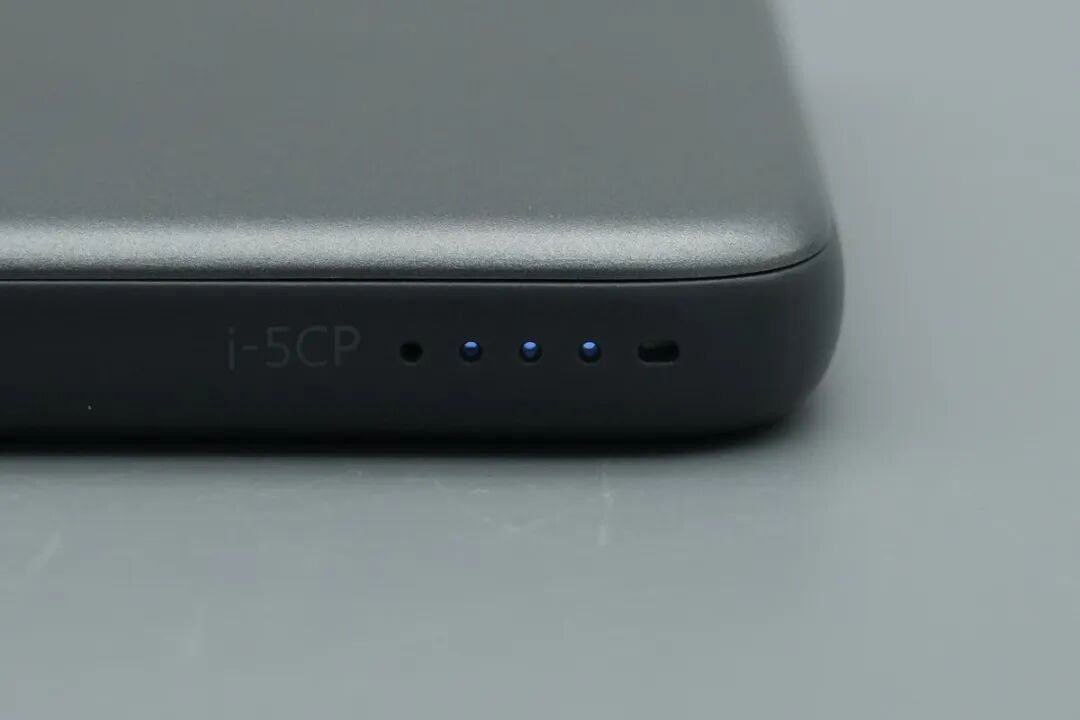

按下电源键后,电量指示灯亮起白光

拆解报告:inno3C 20W磁吸无线充移动电源图13

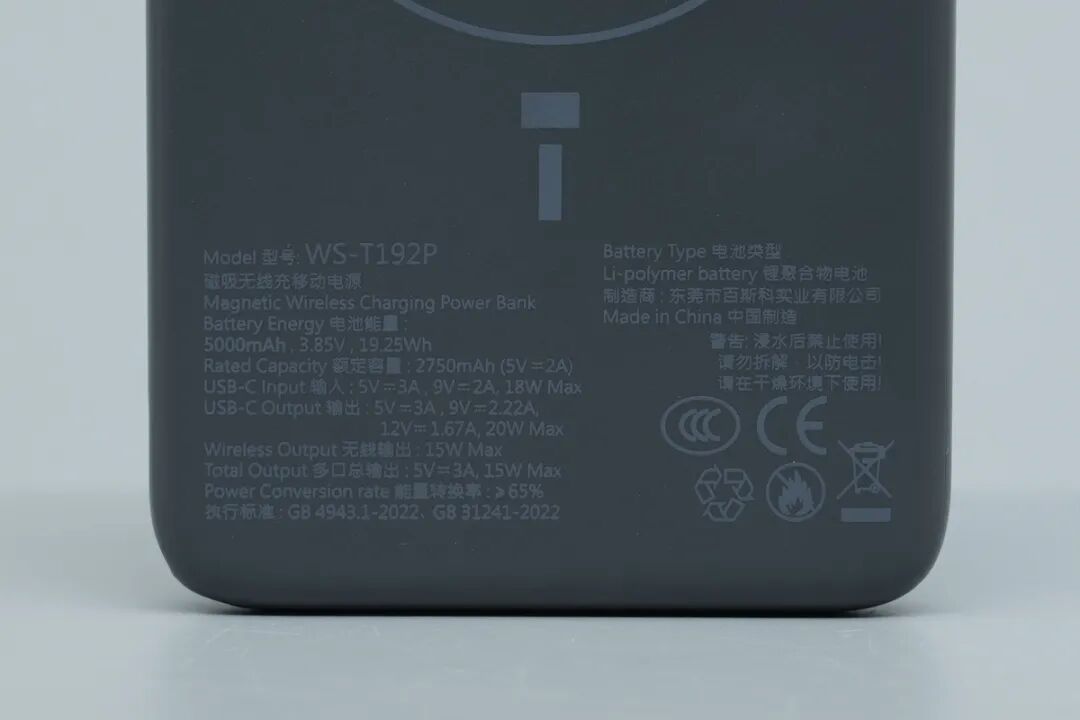

移动电源的背面为磁吸无线充电区域,中间印有明显的磁吸对位环和无线充标识,下方印有与包装盒一致的详细规格参数。

拆解报告:inno3C 20W磁吸无线充移动电源图14

产品详细信息如下:

产品型号WS-T192P

电池容量5000mAh,3.85V,19.25Wh

额定容量2750mAh

输入:5V3A、9V2A18W Max

输出:5V3A、9V2.22A、12V1.67A20WMax

总输出:5V3A Max

无线输出15WMax

该产品通过了3C认证。

中国制造

制造厂商东莞市百斯科实业有限公司。

尺寸重量测试

拆解报告:inno3C 20W磁吸无线充移动电源图15

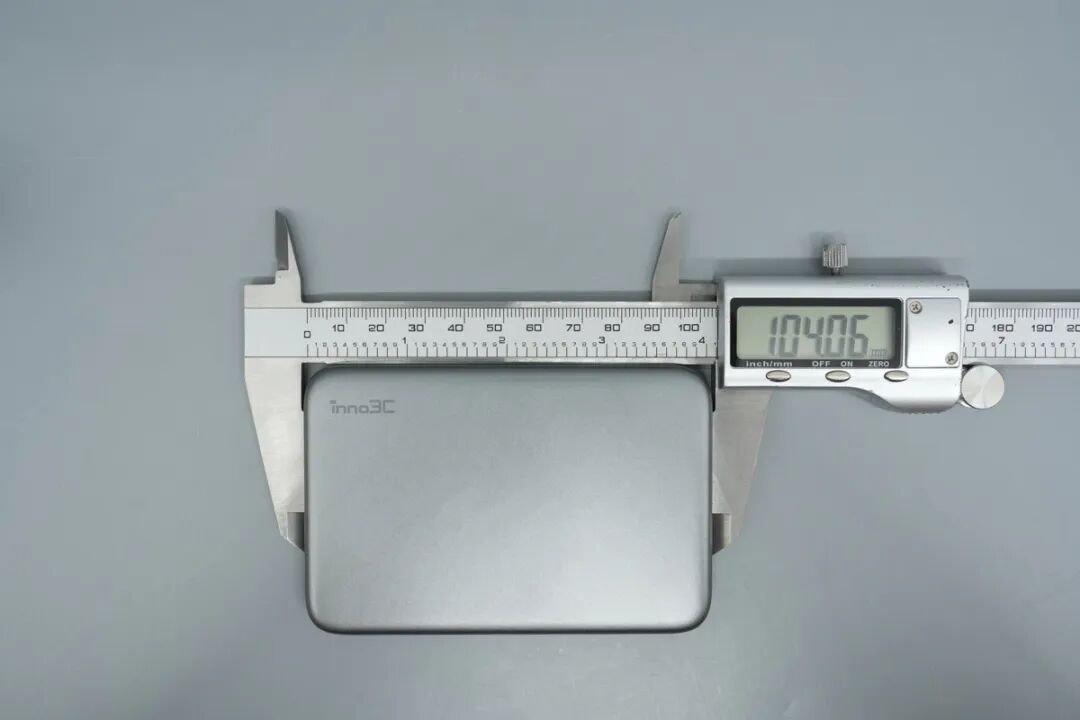

使用游标卡尺实测移动电源的长度约为104.06mm。

拆解报告:inno3C 20W磁吸无线充移动电源图16

实测机身宽度约为69.22mm。

拆解报告:inno3C 20W磁吸无线充移动电源图17

实测机身厚度为9.93mm。

拆解报告:inno3C 20W磁吸无线充移动电源图18

放在电子秤上实测,整体重量为113.1g,携带起来无负担。

拆解报告:inno3C 20W磁吸无线充移动电源图19

将充电宝拿在成年男性手中,大小如图所示

快充协议测试

拆解报告:inno3C 20W磁吸无线充移动电源图20

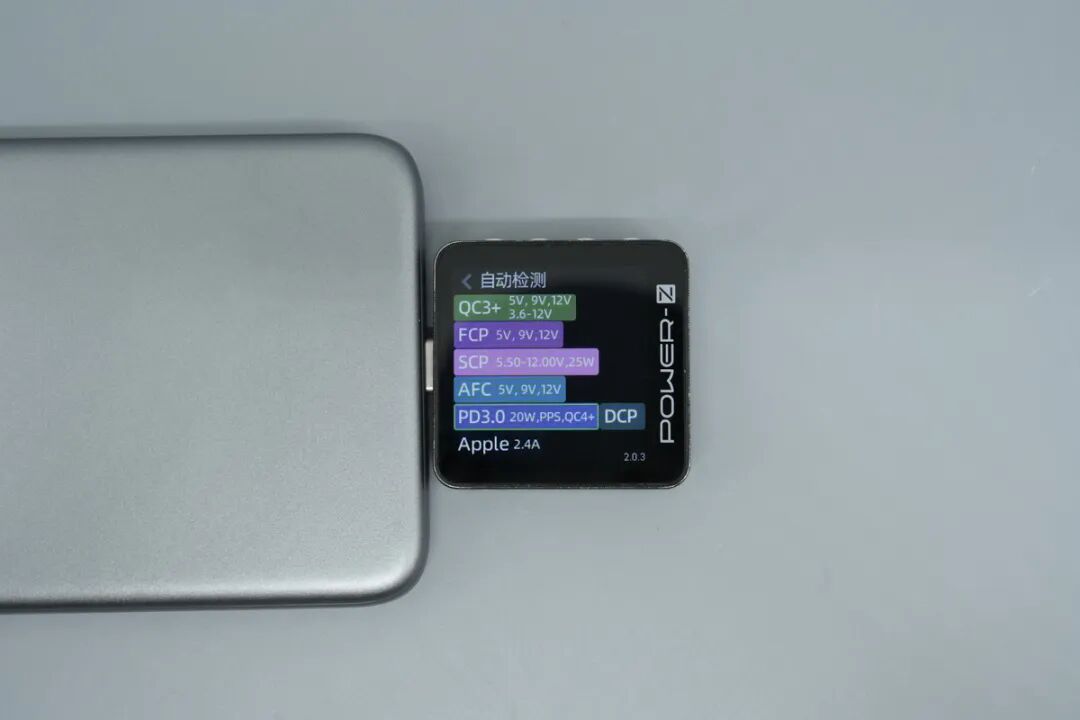

使用POWER-ZKM003C测试仪连读取USB-C接口的快充协议,显示支持QC3+、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A快充协议。

相关阅读:

拆解报告:inno3C 20W磁吸无线充移动电源图21

PD3.0报文显示USB-C接口具备 5V3A、9V2.22A、12V1.67A 三组固定电压档位,以及 5.00-5.90V 3A、5.00-11.00V 2A两组PPS电压档位。

相关阅读:

产品吸附状态展示

拆解报告:inno3C 20W磁吸无线充移动电源图22

将inno3C移动电源吸附在iPhone17 Pro背面,可以看到整体尺寸控制得当,完全不会遮挡或干涉到镜头模组。

拆解报告:inno3C 20W磁吸无线充移动电源图23

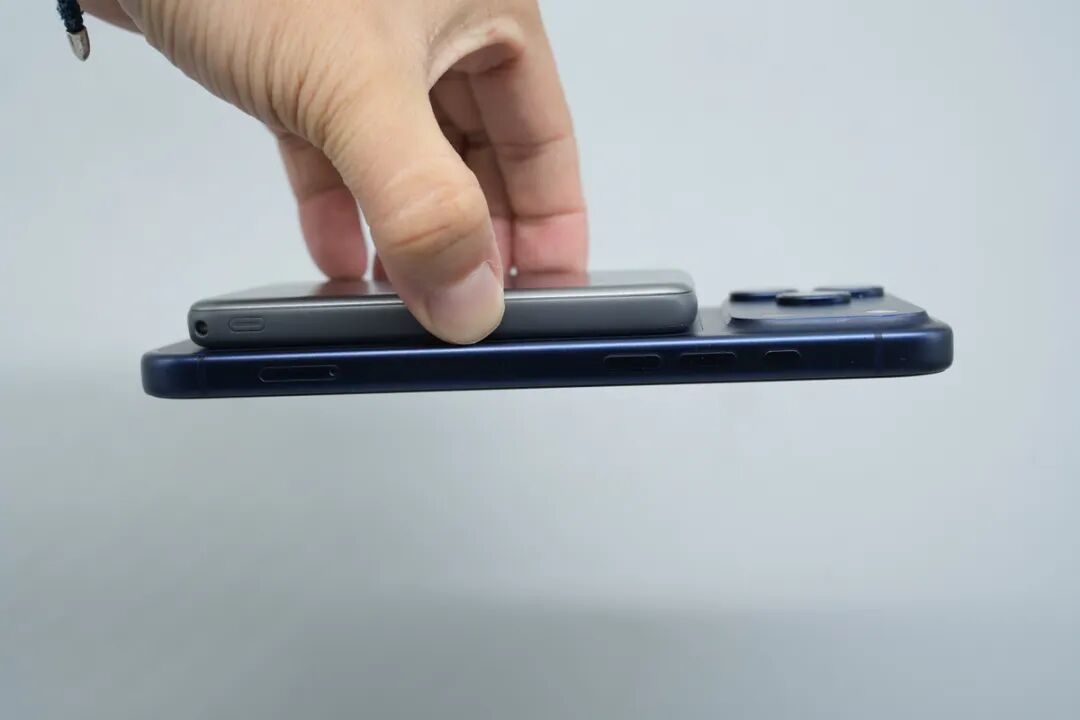

贴合后磁力强劲不脱落,机身与手机背部紧密贴合,日常握持打电话或玩游戏都顺手。

拆解报告:inno3C 20W磁吸无线充移动电源图24

吸附后,iPhone屏幕顺利经典的磁吸充电动画。

看完了极外观与产品测试,下面进入拆解环节,一探其内部的用料细节。

PCBA全貌解析

拆解报告:inno3C 20W磁吸无线充移动电源图25

首先沿着机身四周的卡扣,使用撬棒小心地将正面外壳分离,可以看到内部的电芯与PCBA板。

拆解报告:inno3C 20W磁吸无线充移动电源图26

顶部PCB主板区域特写,元器件布局紧凑,电池的正负极以及热敏电阻的探头线均焊接在PCBA背面

拆解报告:inno3C 20W磁吸无线充移动电源图27

拆下的正面塑料盖板内侧一览,贴有绝缘泡棉用于缓冲固定盖板内侧印有材质信息,采用的是ABS+PC阻燃防火材料,确保使用安全。

拆解报告:inno3C 20W磁吸无线充移动电源图28

将内部的主体框架从后壳中完整取出,电池背面贴有无线充电线圈和隔磁片。

拆解报告:inno3C 20W磁吸无线充移动电源图29

拆空的后壳内部特写,对应无线充电线圈和磁铁的位置留有相应的开槽与定位辅助设计。

拆解报告:inno3C 20W磁吸无线充移动电源图30

内部构件全貌,由高密度聚合物电芯、PCBA主板、无线充电线圈以及环形磁铁阵列组成。

拆解报告:inno3C 20W磁吸无线充移动电源图31

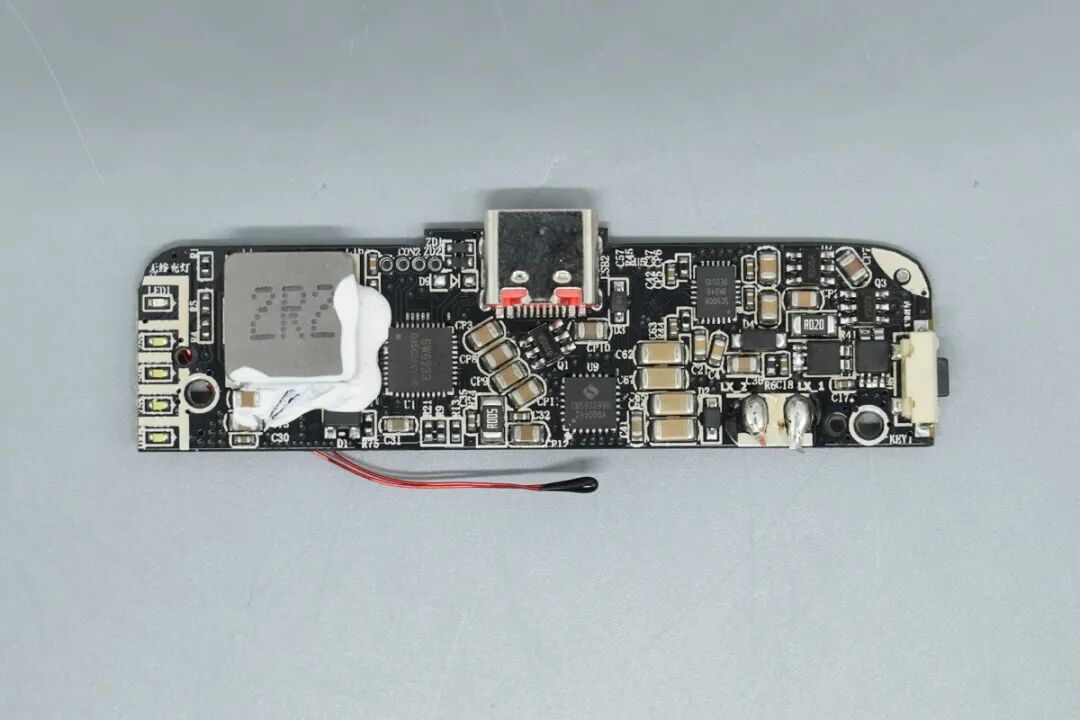

PCBA板正面特写,板面上集成了主控芯片、电感、USB-C接口及无线充功率级等元器件。

拆解报告:inno3C 20W磁吸无线充移动电源图32

PCBA板背面设有电芯正负极以及NTC热敏电阻焊点。

拆解报告:inno3C 20W磁吸无线充移动电源图33

无线充电线圈采用利兹线紧密绕制,背面设有隔磁片。

电芯选型

拆解报告:inno3C 20W磁吸无线充移动电源图34

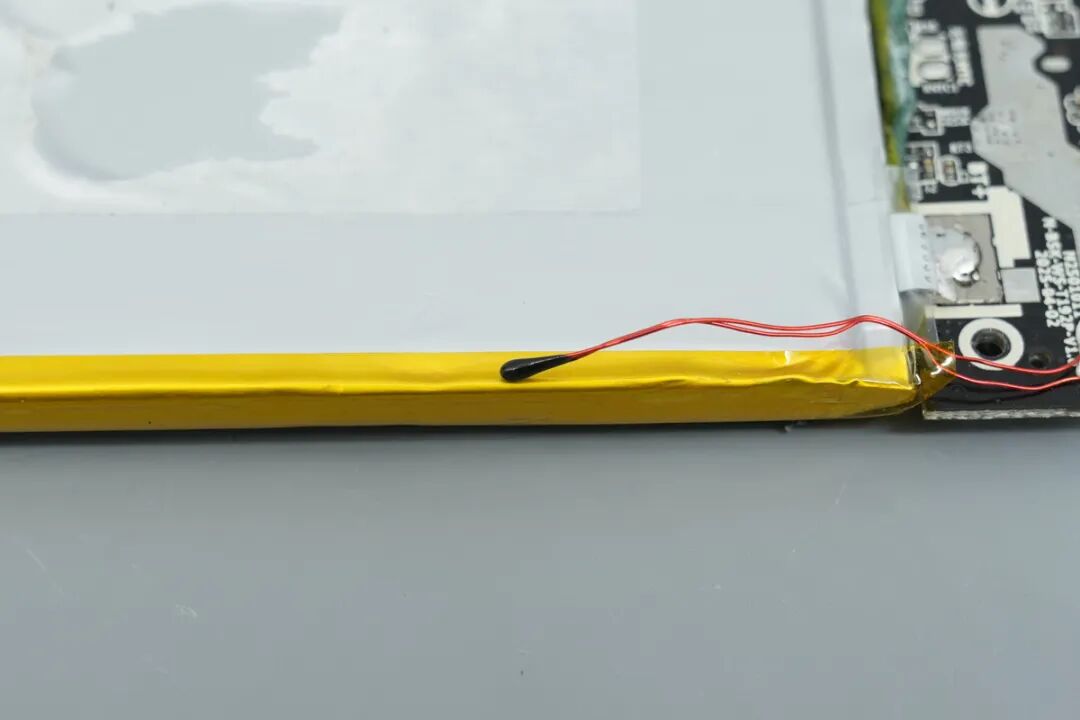

电池侧边通过高温胶带固定有一根NTC热敏电阻,用于实时监测电芯温度,提供过温保护。

拆解报告:inno3C 20W磁吸无线充移动电源图35

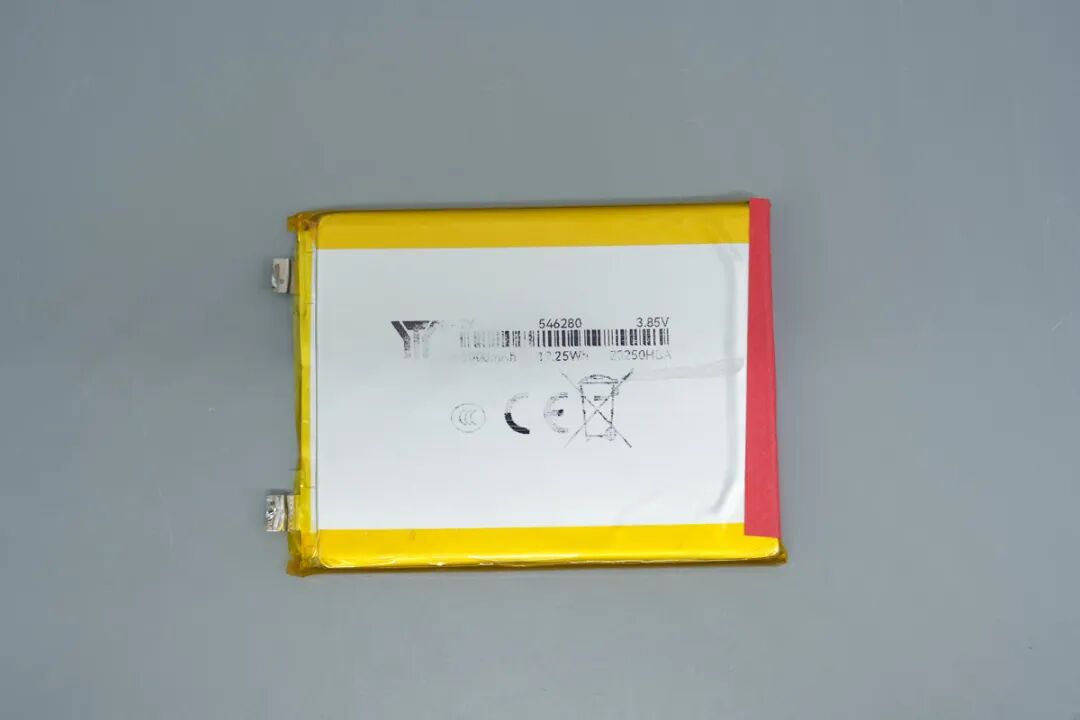

撕下电芯表面的贴纸,可以看到内部采用的是来着TY拓远的高密度锂聚合物电芯,型号为546280,电压3.85V,容量5000mAh/19.25Wh。

PCBA详细解析

拆解报告:inno3C 20W磁吸无线充移动电源图36

移动电源主控采用来自智融科技的SW6233,这是一款支持1A2C接口配置的多协议移动电源SoC,三口支持任意口快充,内部集成 5A 高 效率开关充电,22.5W 高效同步升压输出。

相关阅读:

SW6233支持PPS、PD、VOOC、SCP、FCP、QC、AFC、PE、BC1.2等多种快充协议;集成高精度电量计、数码管/LED 显示驱动以及场景控制管理。

拆解报告:inno3C 20W磁吸无线充移动电源图37

SW6233具有输入过压、输出过流/短路、电池欠压、NTC温度保护、芯片温度保护、充电超时保护等多种保护机制,CC耐压大于16V,芯片级HBM大于4KV,采用QFN40 5x5mm 0.4 pitch封装

拆解报告:inno3C 20W磁吸无线充移动电源图38

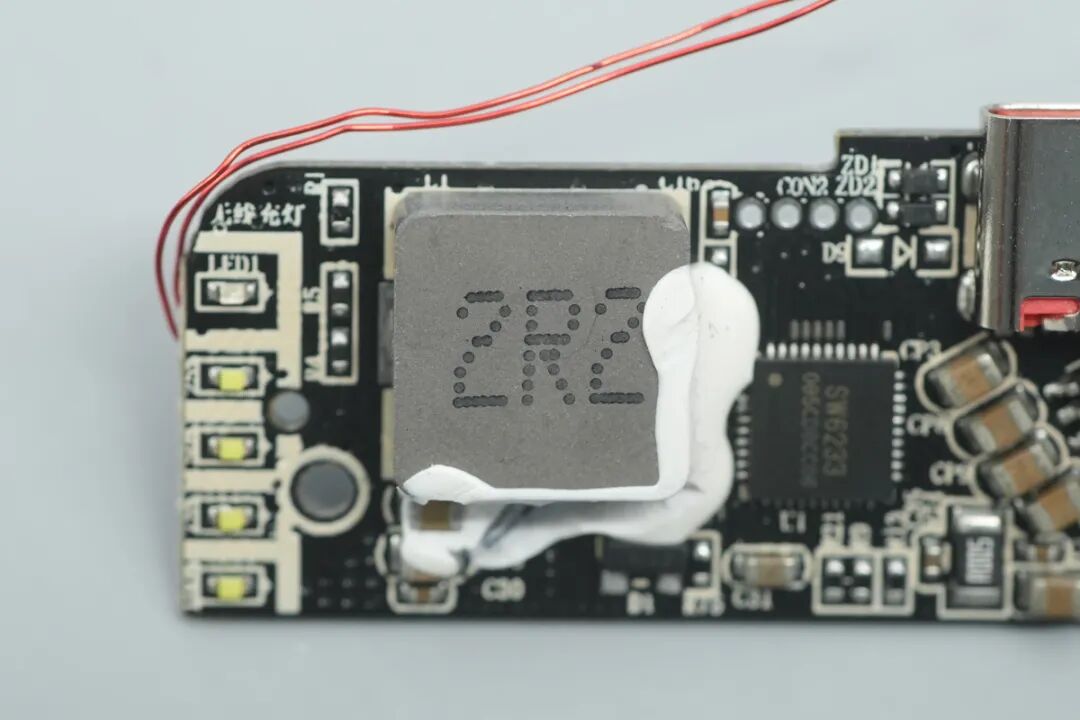

主板上有一颗升压电感

拆解报告:inno3C 20W磁吸无线充移动电源图39

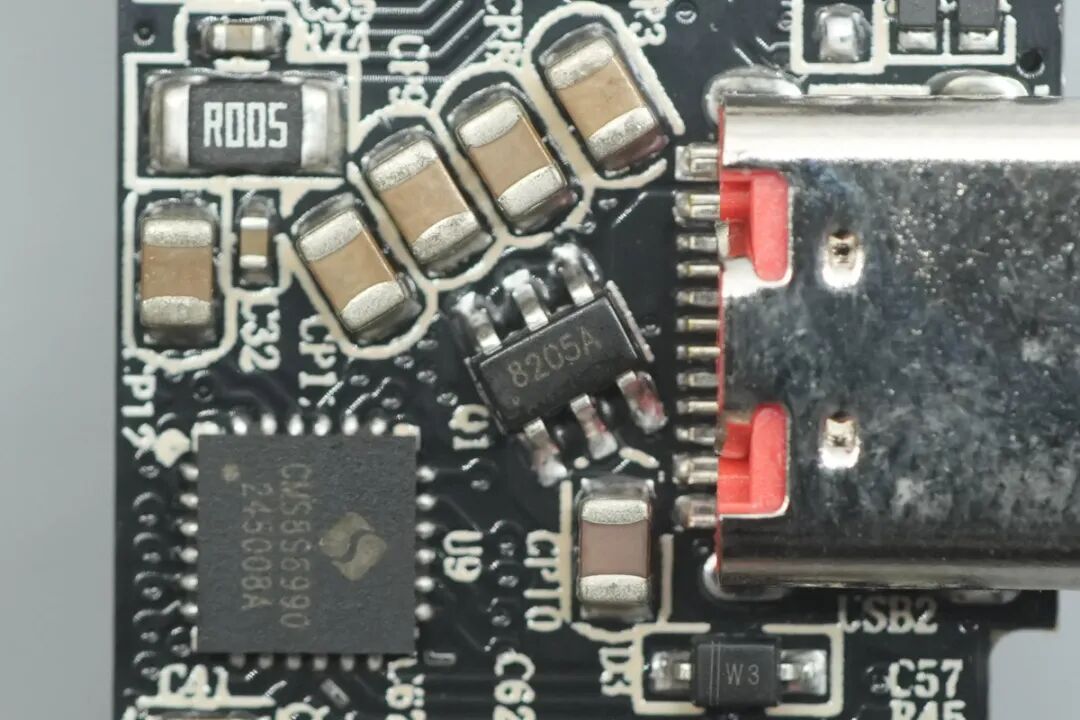

一颗VBUS管丝印8205A。

拆解报告:inno3C 20W磁吸无线充移动电源图40

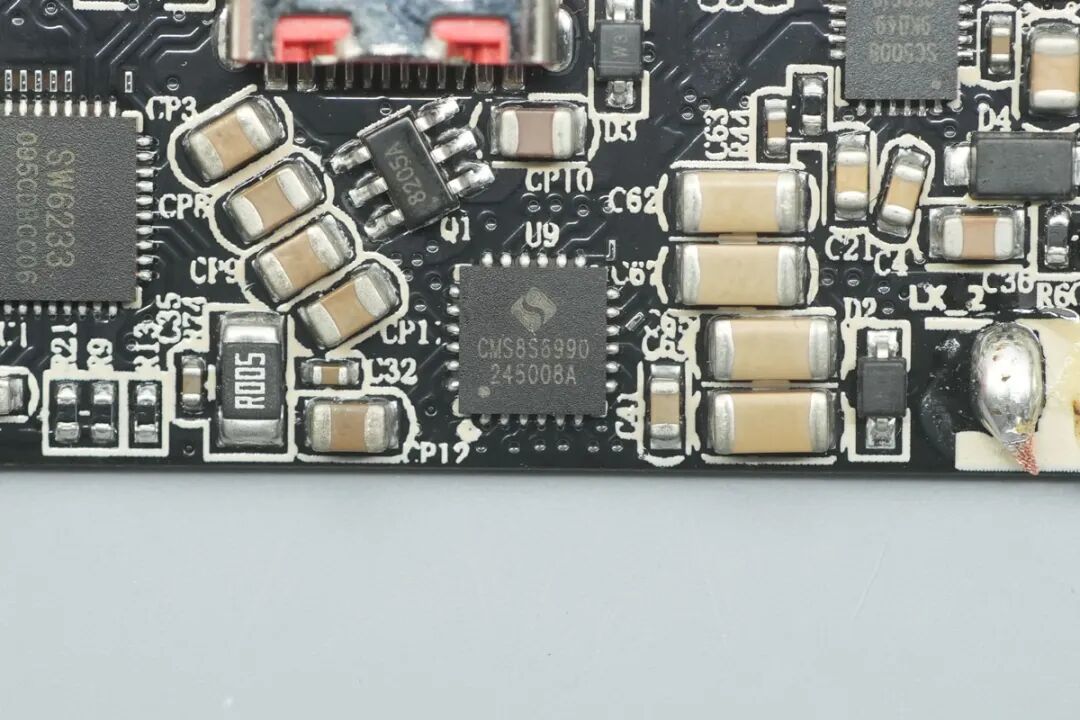

用于无线充电控制的MCU微控制器特写,型号为CMS8S8990,来自中微半导体

拆解报告:inno3C 20W磁吸无线充移动电源图41

产品内置的无线充功率级来自SouthChip南芯科技,型号SC5008。

相关阅读:

该芯片是一款15W全桥功率级,带有电压/电流解调的高度集成无线充电发射器,包含了实现符合WPC规范的无线电力发射器所需的所有模拟组件。

拆解报告:inno3C 20W磁吸无线充移动电源图42

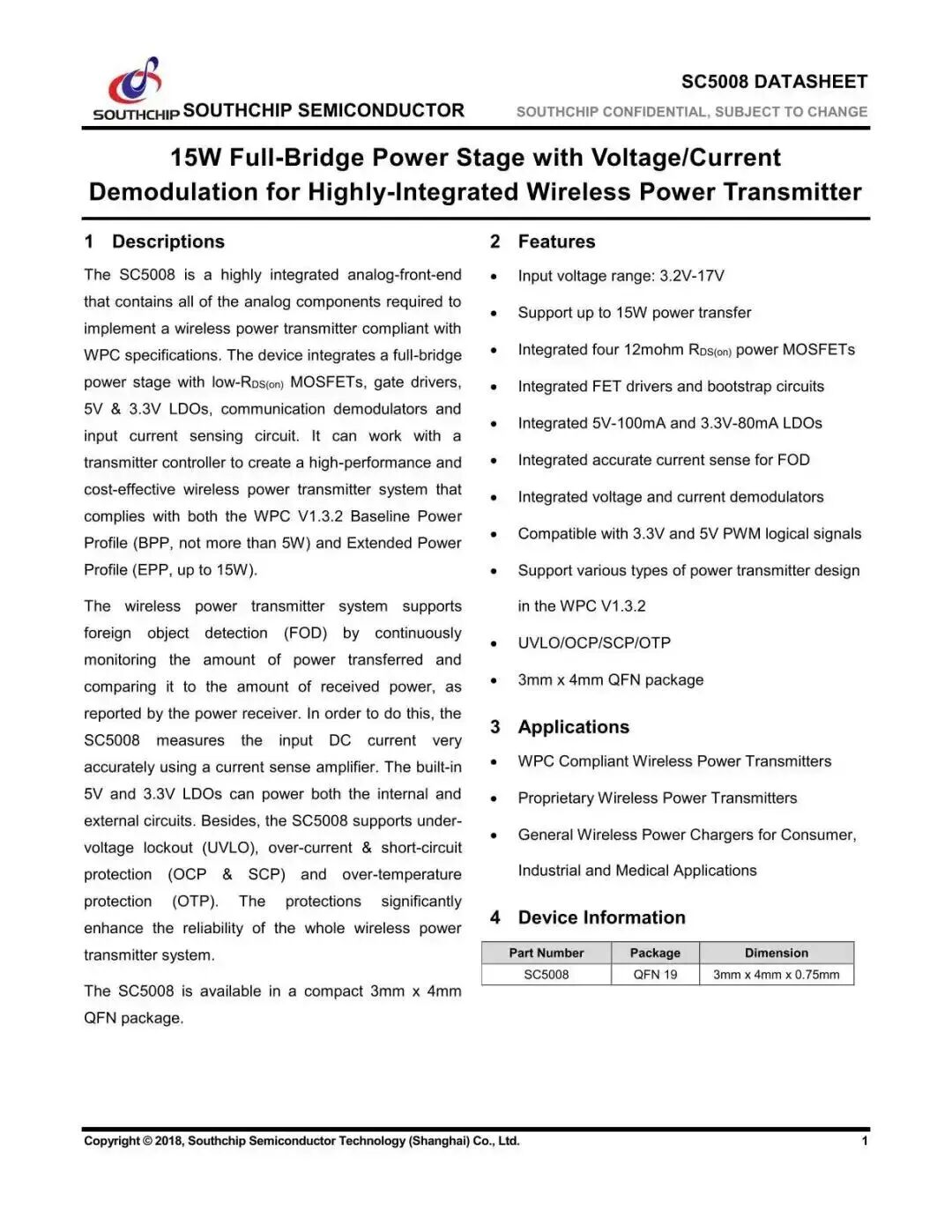

该器件集成了全桥功率级,配备低导通电阻MOSFETs、门极驱动器、5V和3.3V LDOs、通信解调器以及输入电流感测电路。

它能够与发射器控制器协同工作,构建一个性能卓越、成本效益高的无线电力发射系统,同时符合WPC V1.3.2基准功率配置文件和扩展功率配置文件。

SC5008通过持续监测传输功率并将其与接收功率的数量进行比较(由功率接收器报告),实现异物检测(FOD)。

为了实现这一目标,SC5008使用电流感测放大器精确测量输入直流电流。内置的5V和3.3V LDOs能够为内部和外部电路提供电源。

此外,SC5008支持欠压锁定(UVLO)、过流和短路保护(OCP和SCP)以及过温保护(OTP)。这些保护显著提高了整个无线电力发射系统的可靠性。SC5008采用3mm x 4mm QFN封装。

拆解报告:inno3C 20W磁吸无线充移动电源图43

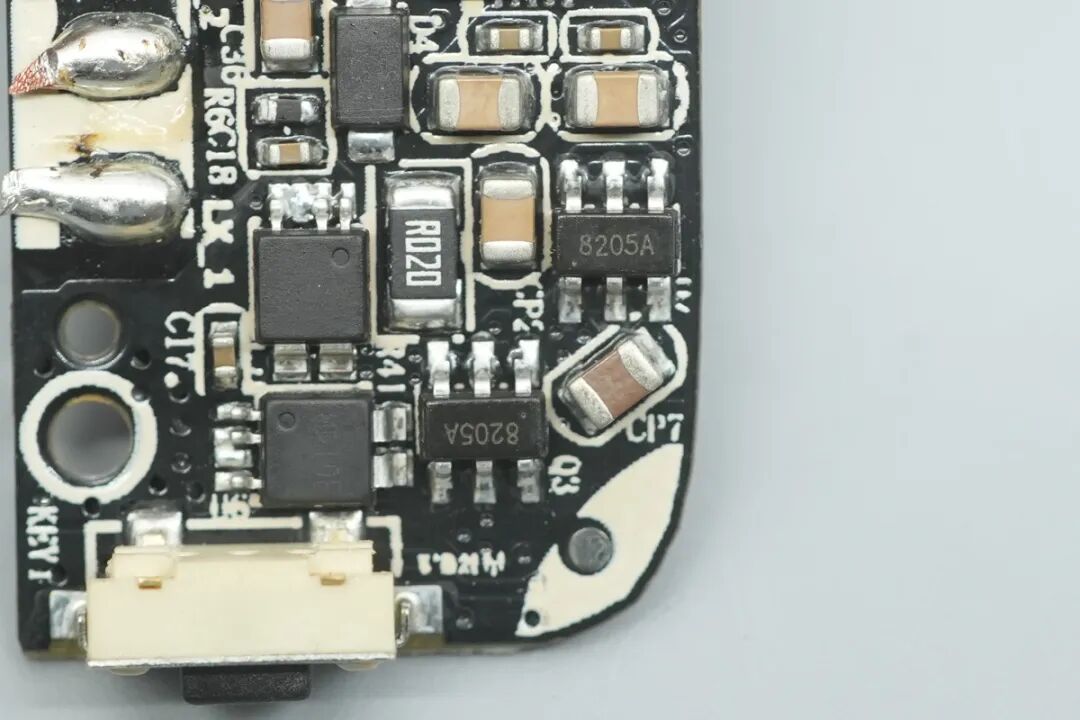

两颗用于供电切换控制的丝印8205A MOS管

拆解报告:inno3C 20W磁吸无线充移动电源图44

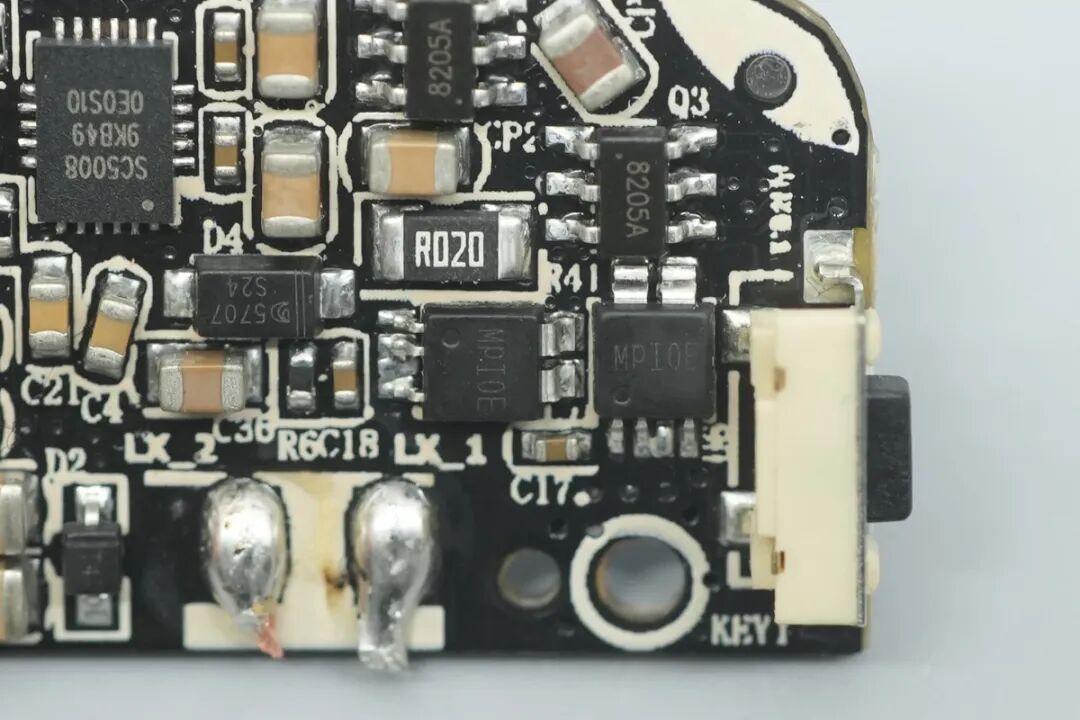

两颗锂电保护芯片丝印MPI0E。

拆解报告:inno3C 20W磁吸无线充移动电源图45

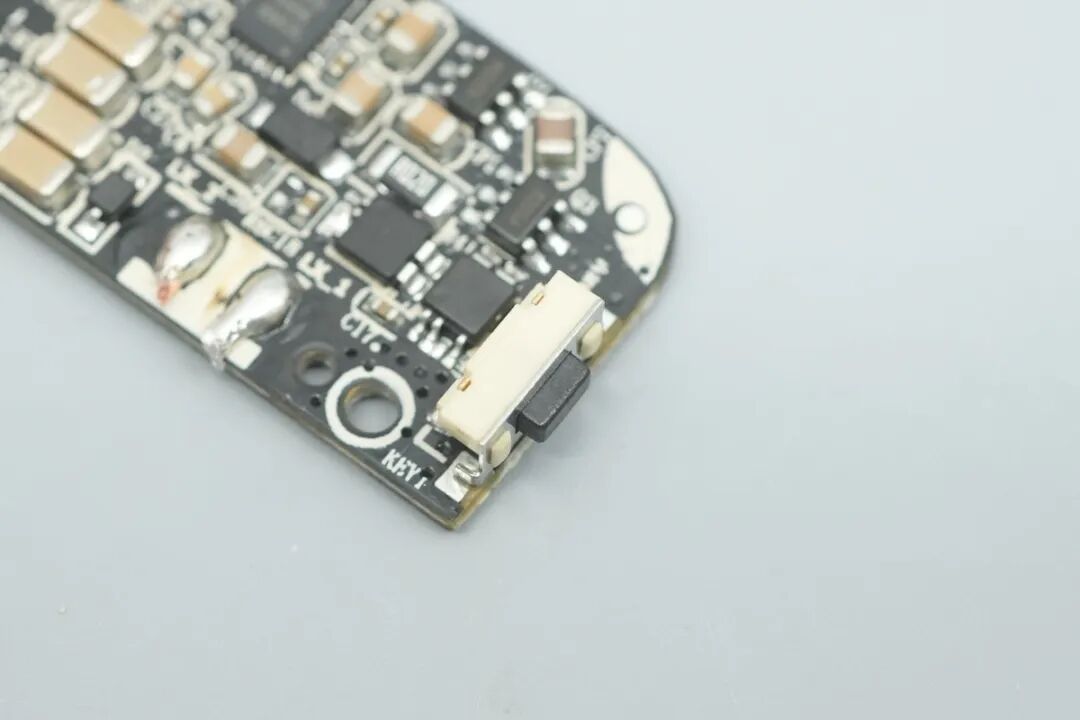

焊接在主板侧边的贴片电源按键特写。

拆解报告:inno3C 20W磁吸无线充移动电源图46

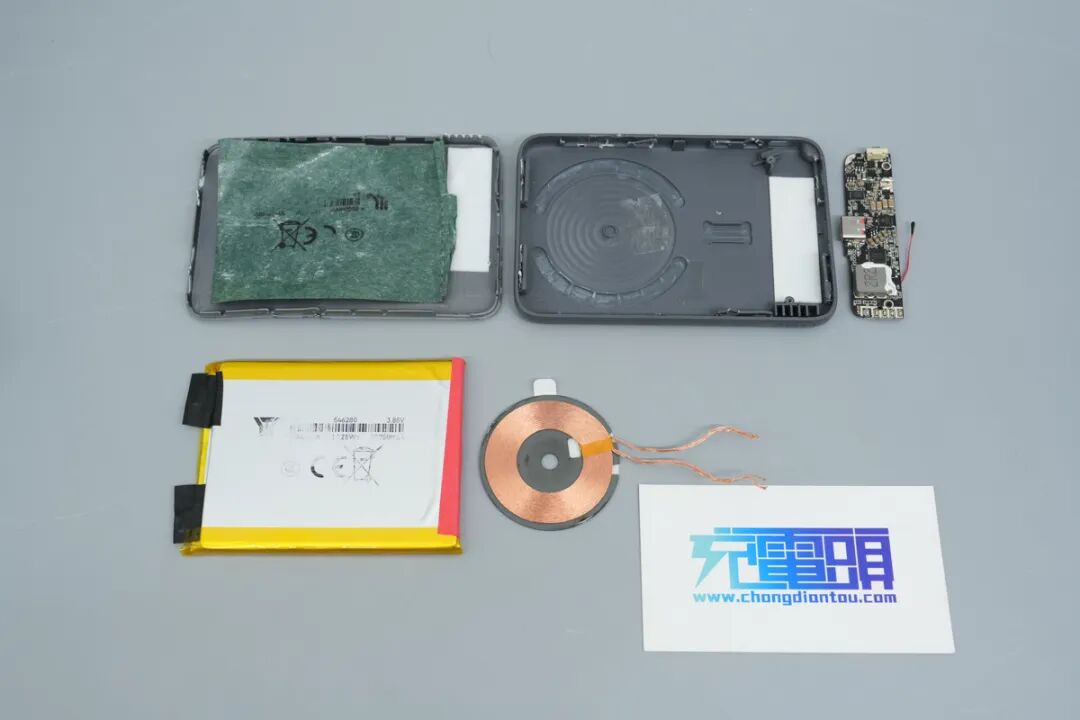

全部拆解完毕,来一张全家福。

充电头网总结

拆解报告:inno3C 20W磁吸无线充移动电源图47

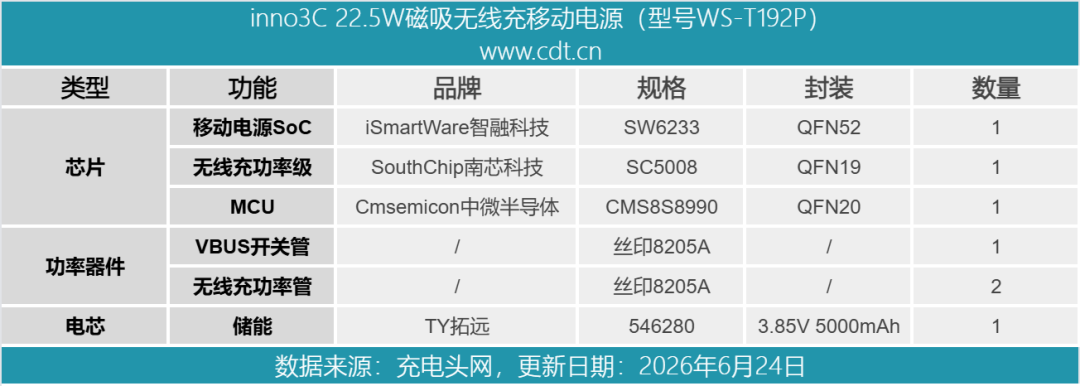

最后附上产品的物料清单,方便大家查阅。

inno3C 20W 磁吸无线充移动电源采用锖灰色外壳和哑光喷砂表面 。经实测,产品机身厚度为 9.93mm ,重量约 113.1g ,吸附在iPhone背面时不会干涉镜头模组 。

有线充放电部分采用了智融科技SW6233主控SoC ,负责多协议识别、开关充电及升压输出

无线充电部分则由中微半导体CMS8S8990 MCU搭配南芯科技 SC5008 15W全桥功率级芯片组成 。

电池部分采用拓远5000mAh电芯,电压3.85V ,并配有NTC热敏电阻进行温度监测 内部主体框架采用 ABS+PC 阻燃材质 ,并贴有绝缘泡棉作为缓冲固定。
