英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析

充电头网 2025-11-04 00:10

前言

当前多串锂电设备对高功率充放电、小型化设计的需求日益提升,充电头网拿到了一款基于英集芯 IP2366 的 PD3.1 140W 多串锂电充放电方案,以适配户外电源、便携设备等场景的供电需求。该方案兼具高功率输出与小体积优势,接下来充电头网将从外观设计、内部架构及核心器件等方面,对其进行详细解析。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案外观

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图1

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案一览,采用铝制外壳,两端为可拆端板,四角十字螺钉固定。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图2

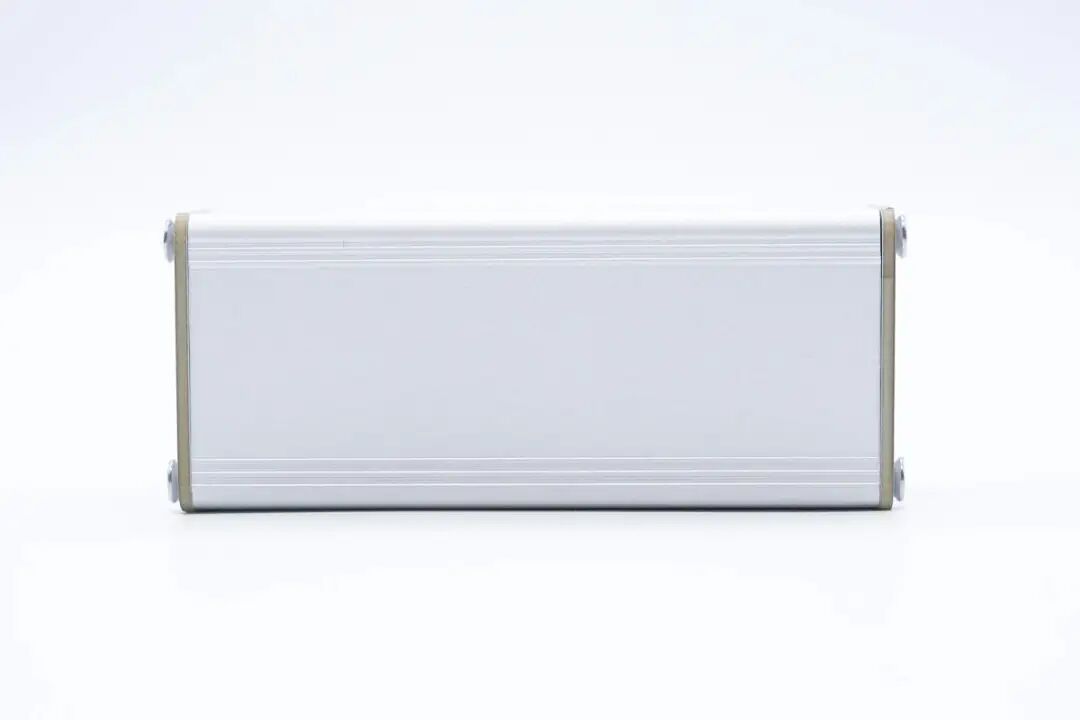

机身为细长矩形,侧面有两道装饰拉槽,两端板与外壳之间垫有密封垫,整体做工简洁硬朗。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图3

电池连接端面中央上部为 XT60 母座,左右丝印 “+ / −” 极性标识;下方为三行多列圆形通风孔;四角以十字螺钉锁固端板。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图4

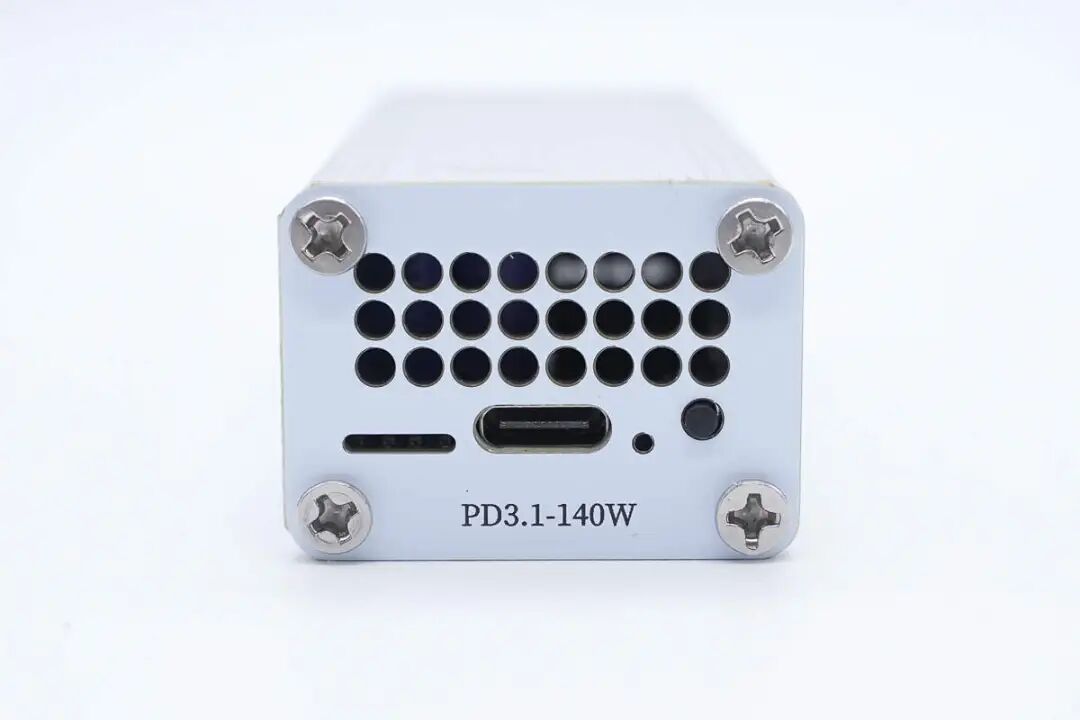

USB-C 接口端面同样四角十字螺钉固定,中央为 USB-C 接口,下方丝印 “PD3.1-140W”;左侧狭长开窗为指示灯位,右侧为圆形轻触按键。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图5

实测该方案长度为83.2mm。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图6

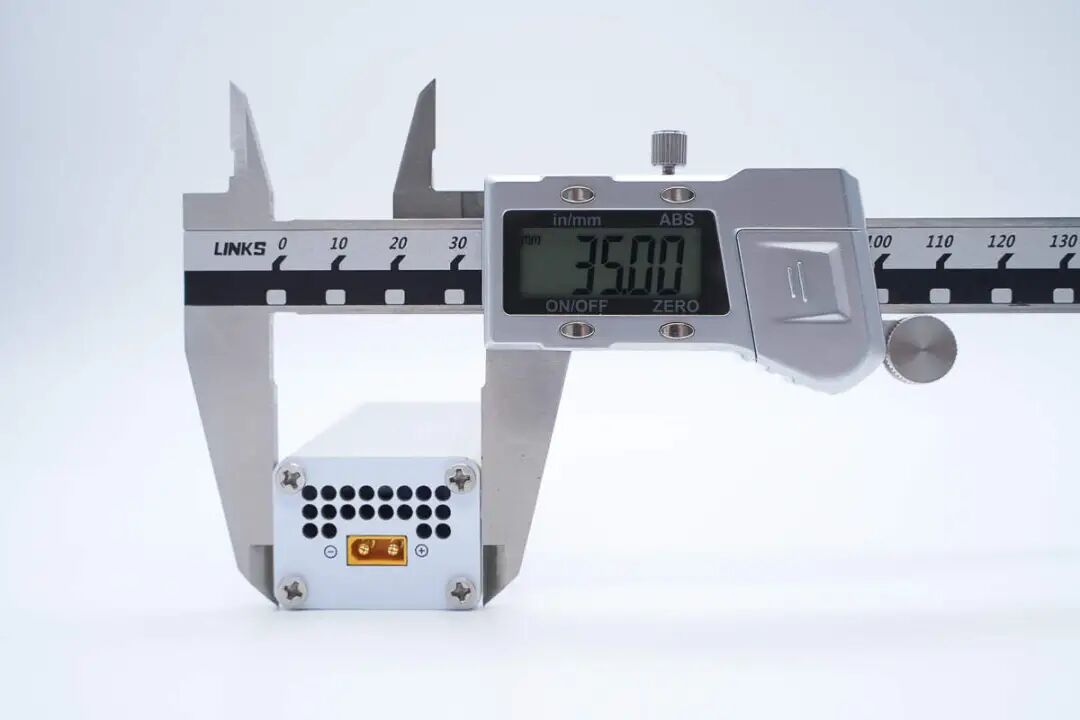

宽度为35mm。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图7

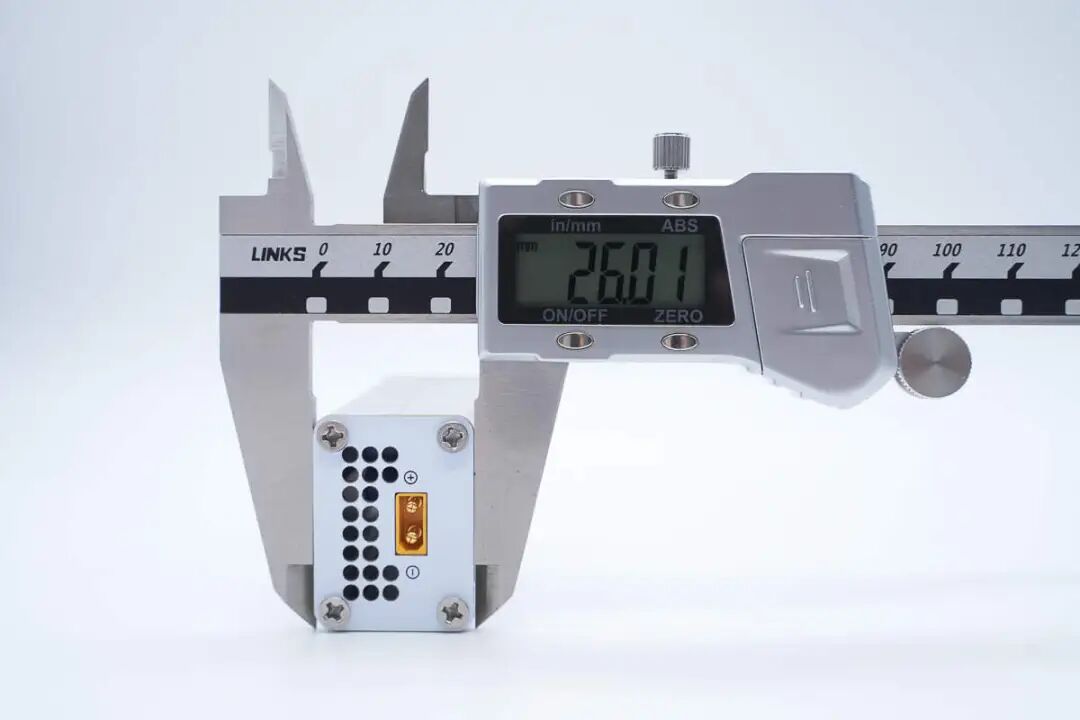

厚度约为26.01mm。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图8

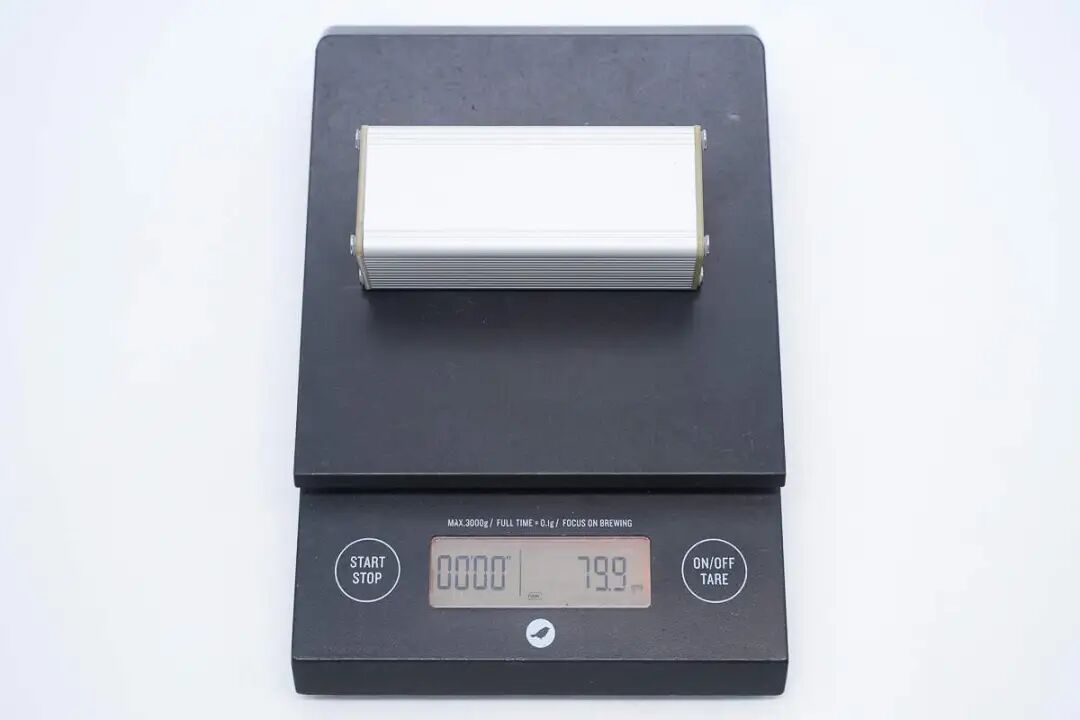

重量约为79.9g。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图9

拿在手上一览,一手掌握,非常小巧!

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图10

将该方案拆开,看看内部结构。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图11

该方案内部PCBA板正面一览。可以看出方案左右对称布局,左侧是 USB-C 口与一个轻触按键,负责与适配器/设备握手、开关与模式控制;旁边两颗电解电容做输入/输出滤波。板子中央上方是主控芯片 IP2366,完成 PD3.1 协议、充放电管理与保护控制,左右两侧 R005 分流电阻用于充放电电流采样,下方一对小焊盘标 NTC,可接电池包温度探头参与温度保护与充电限流。

中部最大的灰色磁性器件 EPC1265 是升降压主电感,左右各两只功率 MOS 组成四开关同步升降压架构,实现从电池到 USB 与从 USB 给电池的双向升降压。右侧黄色 XT60 为电池端口,旁边电解电容做电池侧滤波;右下角是一组拨码/电阻阵列与丝印参数区,用于设定 I/O 模式、功率/电流档位与电池串数。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图12

PCBA板背面一览,非常干净,没有元件。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图13

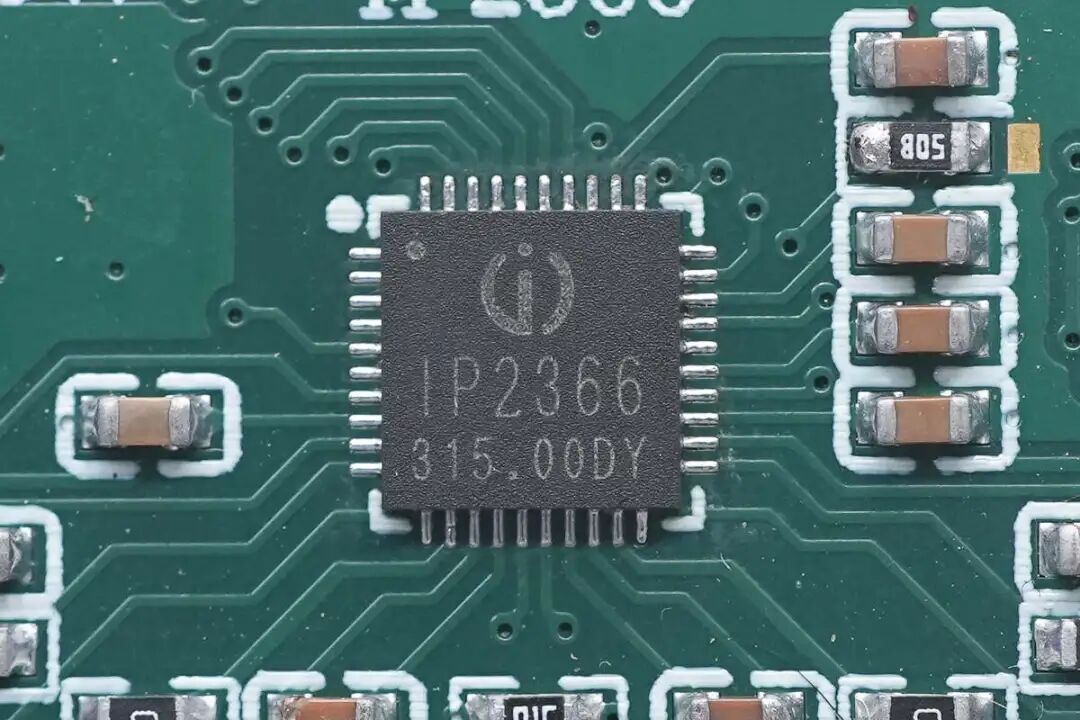

这款方案的核心是英集芯推出的IP2366,这颗芯片是一款集成PD3.1等多种快充协议和同步升降压转换器的锂电池充放电管理芯片,充放电功率高达140W。芯片具有高集成度与丰富功能,只需一个电感实现同步升降压功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图14

IP2366 支持2/3/4/5/6节串联电芯,可通过外接电阻设置选择电池串联节数和电池类型;充满电压为3.65V/4.1V/4.2V/4.35V/4.4V。内置芯片温度、电池温度和输入电压控制检测环路,可以根据识别到的充电器功率,智能调节充电电流。

IP2366支持低功耗模式,进入低功耗模式后,待机电流降低到5μA。插入充电器便可自动唤醒充电,对外放电则需要短按按键来唤醒。芯片内置14bit ADC,可以精确测量输入电压和电流,电池电压和电流等信息。可通过I2C获取充放电电压、充电电流等信息。

IP2366采用5*5mm 0.4pitch QFN40 封装,支持输入过压、欠压保护,输出过流、短路保护,电池过充、过放、过流保护,芯片过温保护,充电电池温度NTC保护等多重保护措施,可靠性高。CC1/CC2 引脚均支持30V耐压,可有效防止产品损坏。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图15

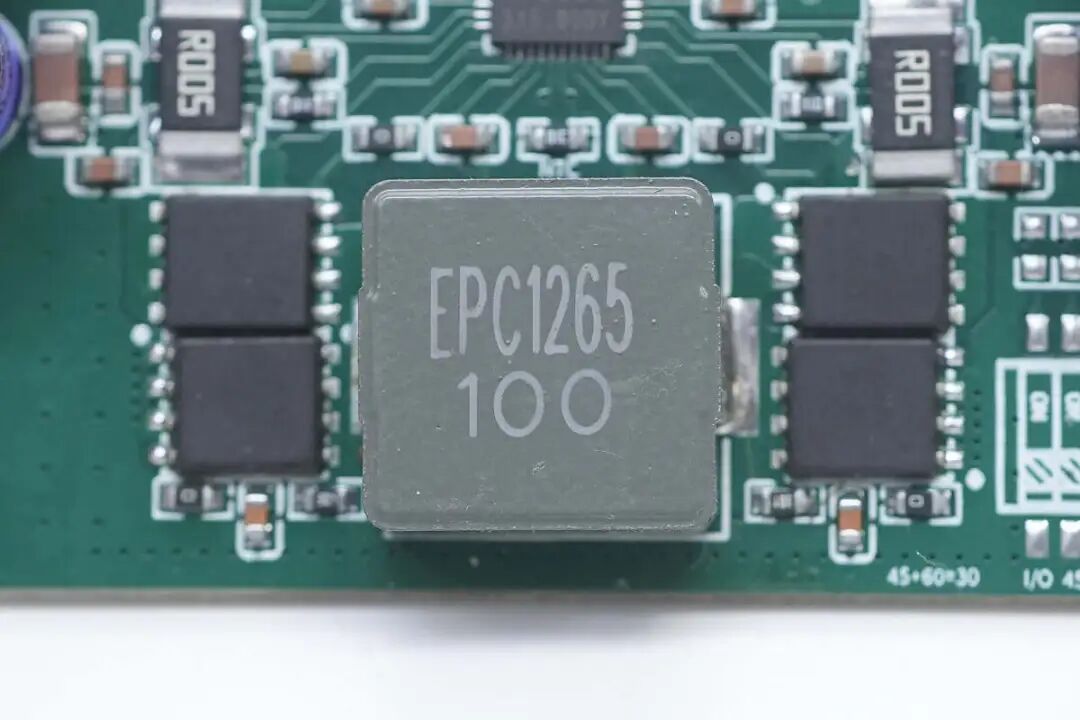

在合金电感两侧设有同步升降压MOS管。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图16

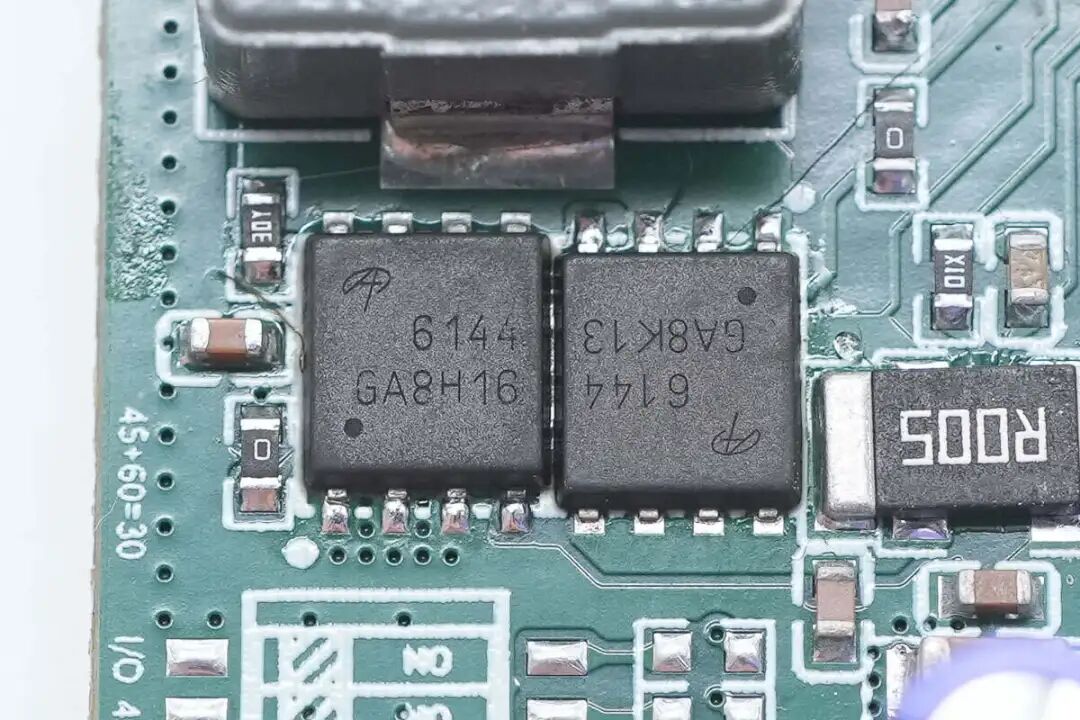

同步升降压开关管来自AOS万国半导体,型号AON6144,NMOS,耐压40V,导阻2mΩ,采用DFN5*6封装。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图17

另外两颗升降压开关管型号相同。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图18

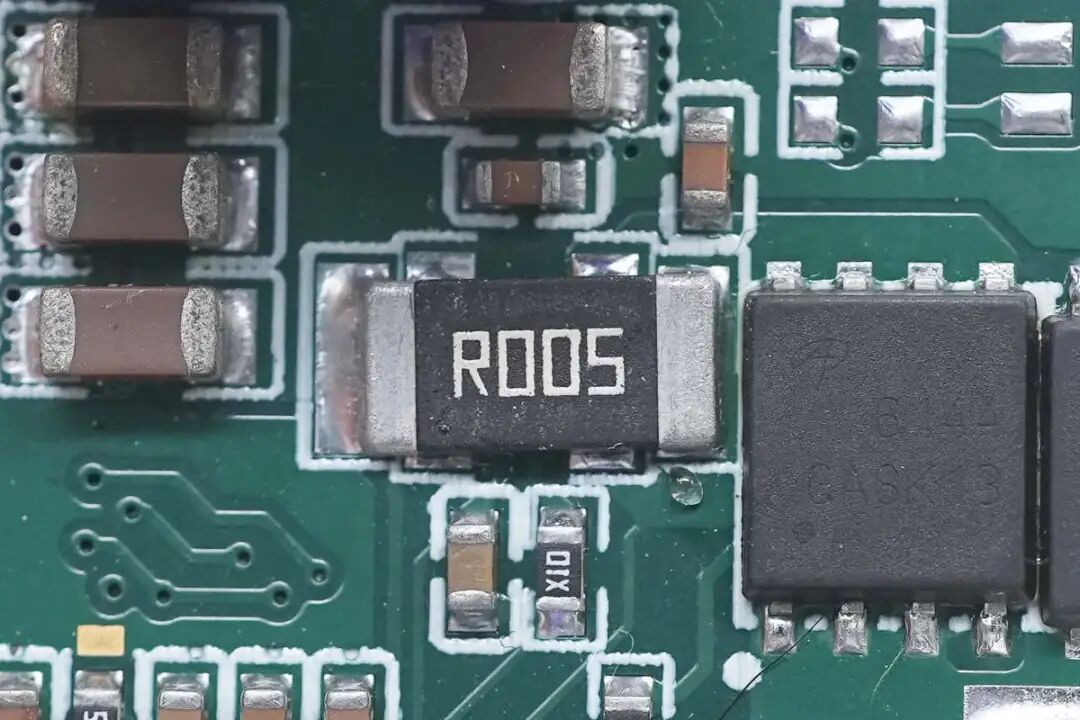

升降压开关管旁边的 R005 分流电阻特写,用于充放电电流采样。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图19

另一边 R005 分流电阻特写。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图20

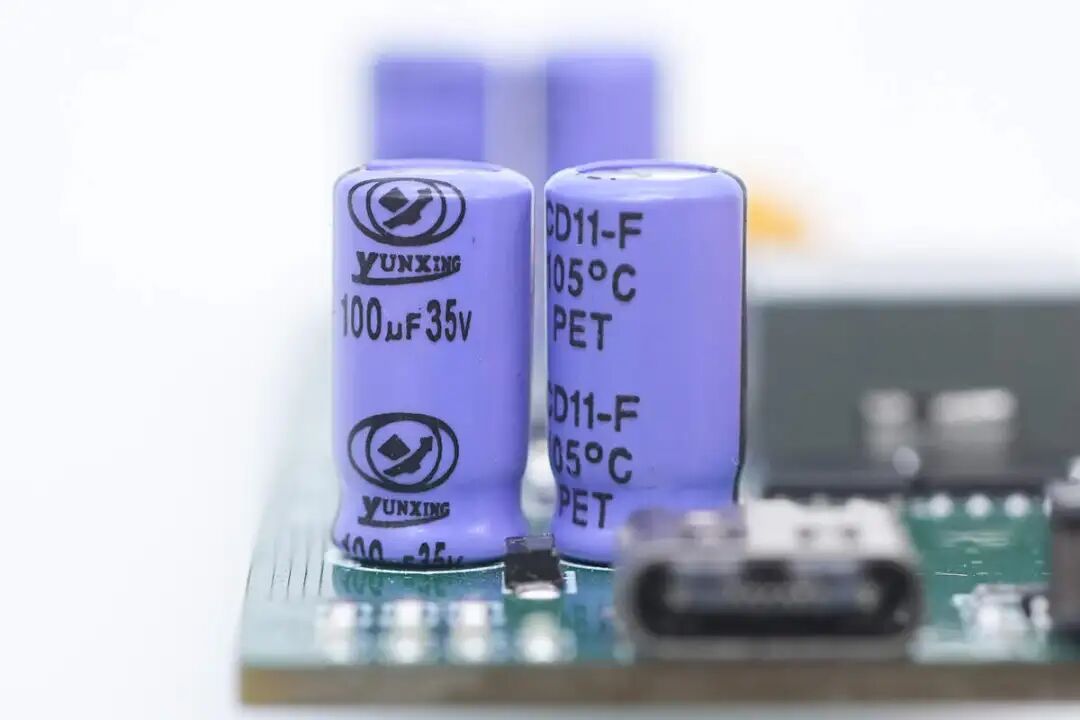

USB-C侧两个电解电容来自YunXing云星,规格为100μF35V,用作输入/输出滤波。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图21

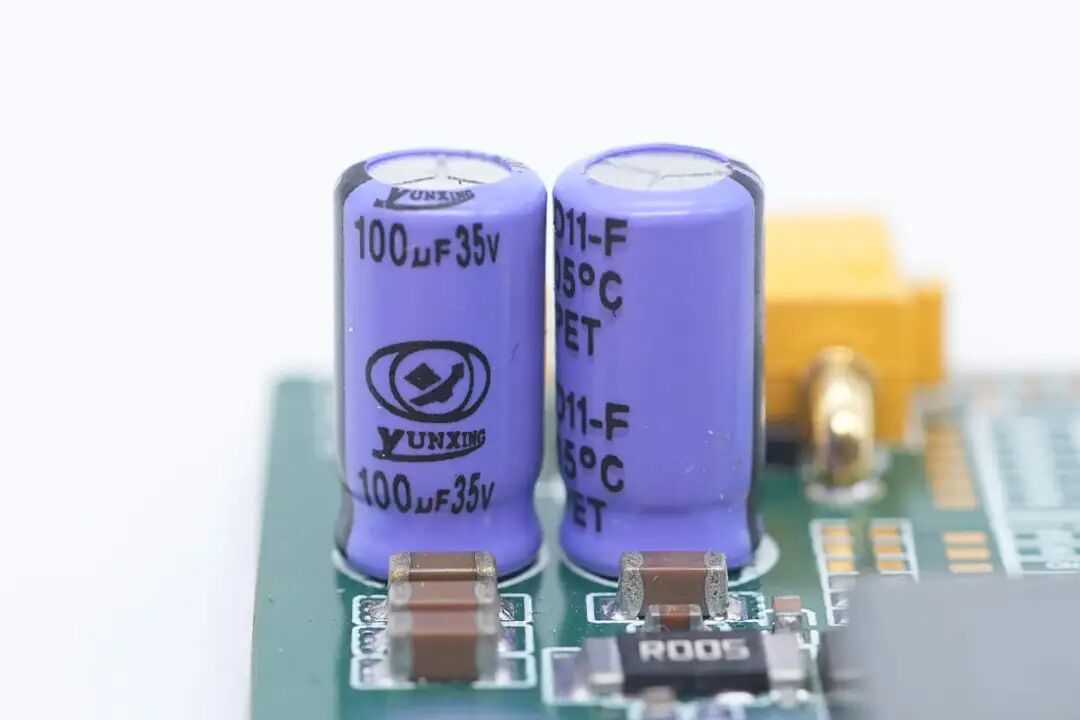

电池连接端口侧两个电解电容同样来自YunXing云星,规格为100μF35V,用作输入/输出滤波。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图22

四颗LED电量指示灯特写。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图23

黄色 XT60 电池端口特写。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图24

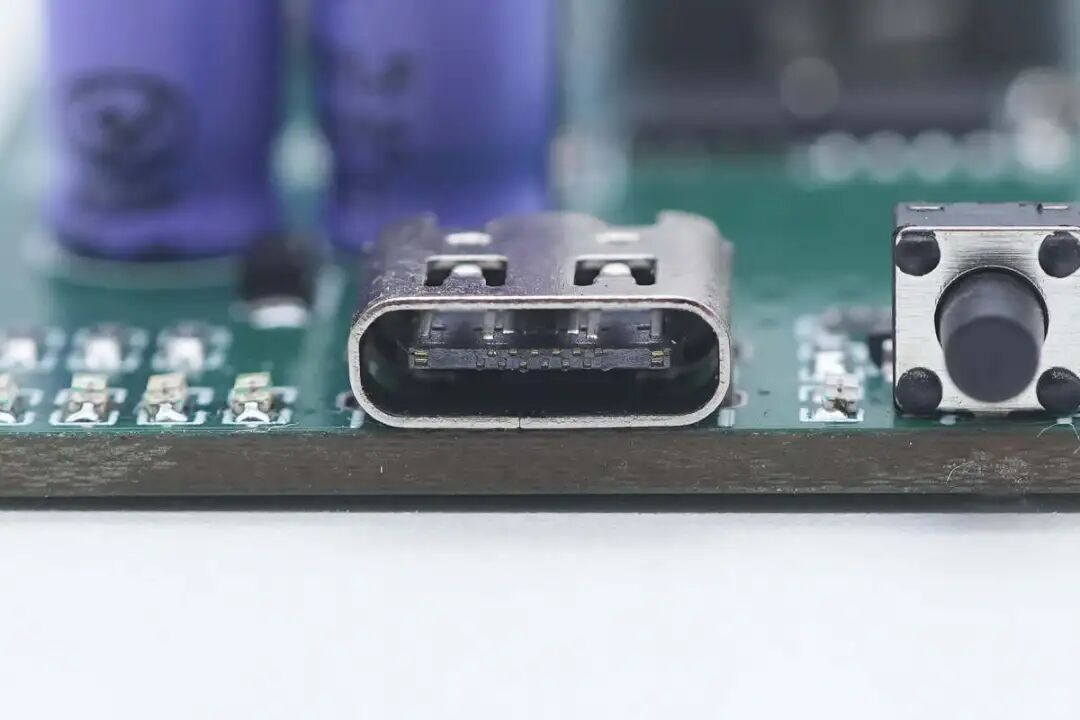

USB-C接口母座特写,采用黑色胶芯。

英集芯 IP2366 PD3.1 140W 多串锂电充放电方案解析图25

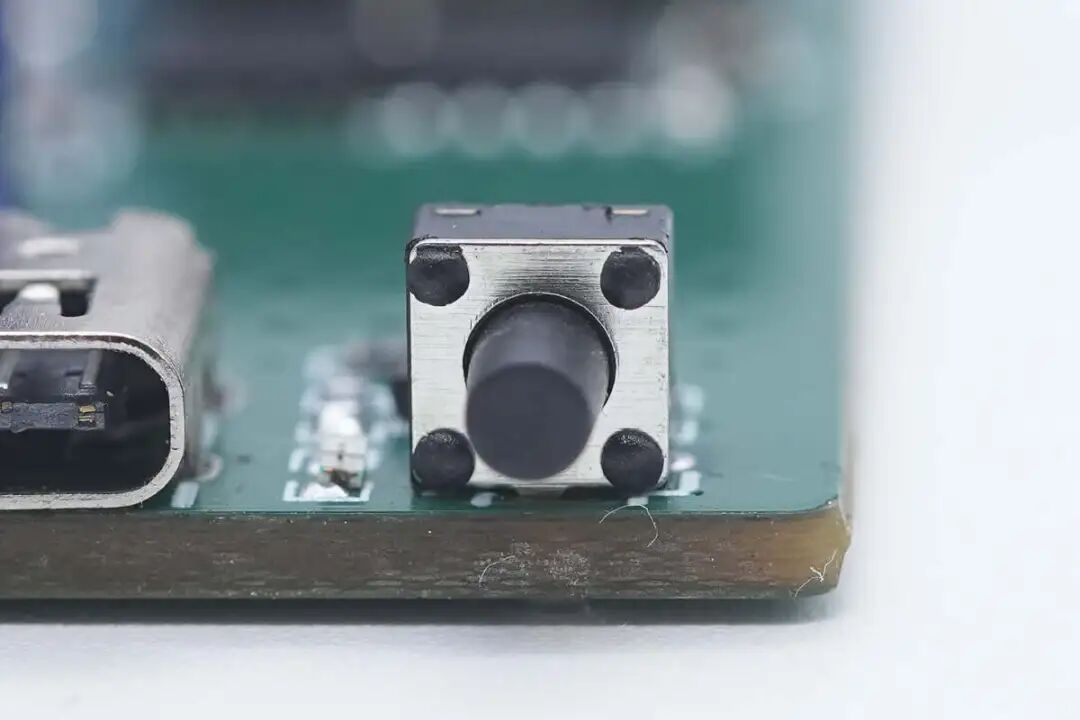

USB-C接口母座旁边的互动按键特写。

总结

这款英集芯 IP2366 PD3.1 140W 多串锂电充放电方案采用铝制外壳加上可拆端板的结构,尺寸为 83.2×35×26.01mm、重量 79.9g,配备 USB-C(PD3.1)与 XT60 双接口,端板设多孔散热阵列与密封垫。内部 PCBA 为左右对称布局,背面无元件,核心采用四开关同步升降压架构,中部主电感配合四颗 AON6144 功率 MOS 管,实现双向电压转换,左侧 USB-C 接口与轻触按键负责协议握手和模式控制,右侧 XT60 接口连接电池,整体布局简洁高效。

方案核心器件为英集芯 IP2366 主控芯片,集成 PD3.1 协议与同步升降压功能,支持 2-6 串电芯及多档充放电参数配置,内置 14bit ADC 与多重保护机制。外围搭配 YunXing 100μF35V 电解电容进行输入输出滤波、R005 分流电阻进行电流采样,高集成度设计大幅精简外围器件,在实现 140W 功率的同时,有效控制方案尺寸与 BOM 成本。
