前言
数码产品拆解平台本期拆解带来的是台达一款碳化硅服务器电源，这款电源型号为DPS-770CB，支持100-127V和200-240V输入电压，输出电压为12V，输出电流62.5A，待机电源输出为5V，输出电流4A，额定输出功率为770W。
这款电源采用长条形机身设计，内部设有散热风扇。电源输入端设有指示灯，安装提手和电源插座，输出端设有金手指连接器。电源采用PFC+移相全桥架构，内置碳化硅二极管。下面充电头网就带来台达这款碳化硅服务器电源的拆解，一起看看内部的设计和用料。

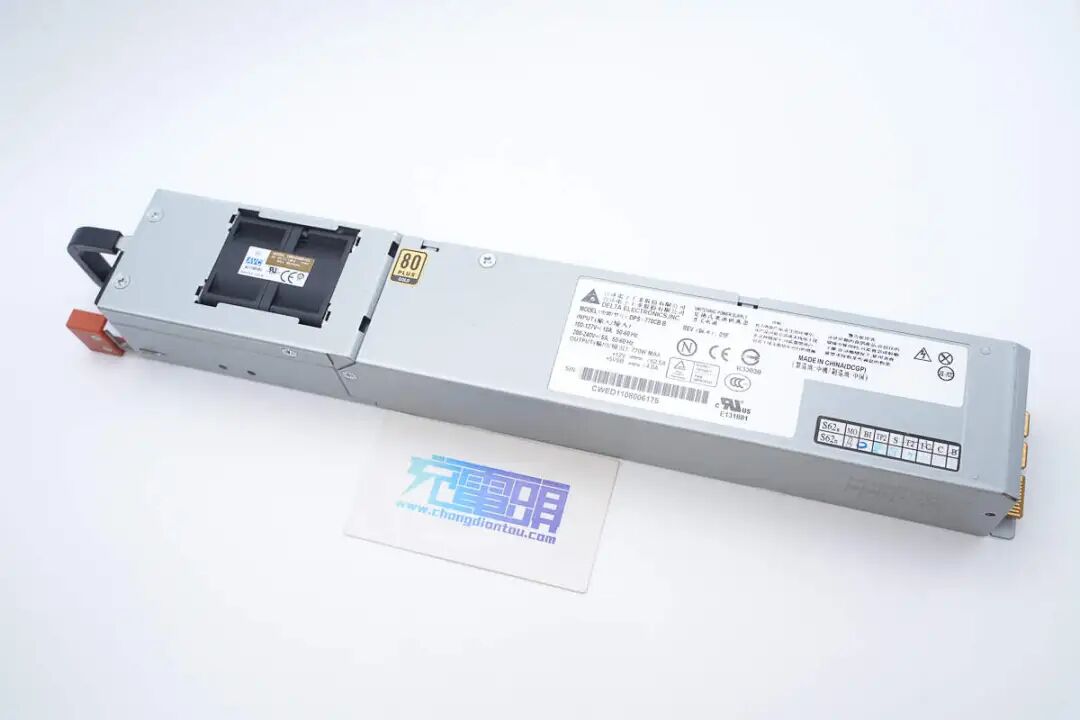

台达770W碳化硅服务器电源外观
台达服务器电源采用长条形金属机身。
机身正面设有散热风扇，右侧粘贴信息标签。
壳体通过螺丝固定。

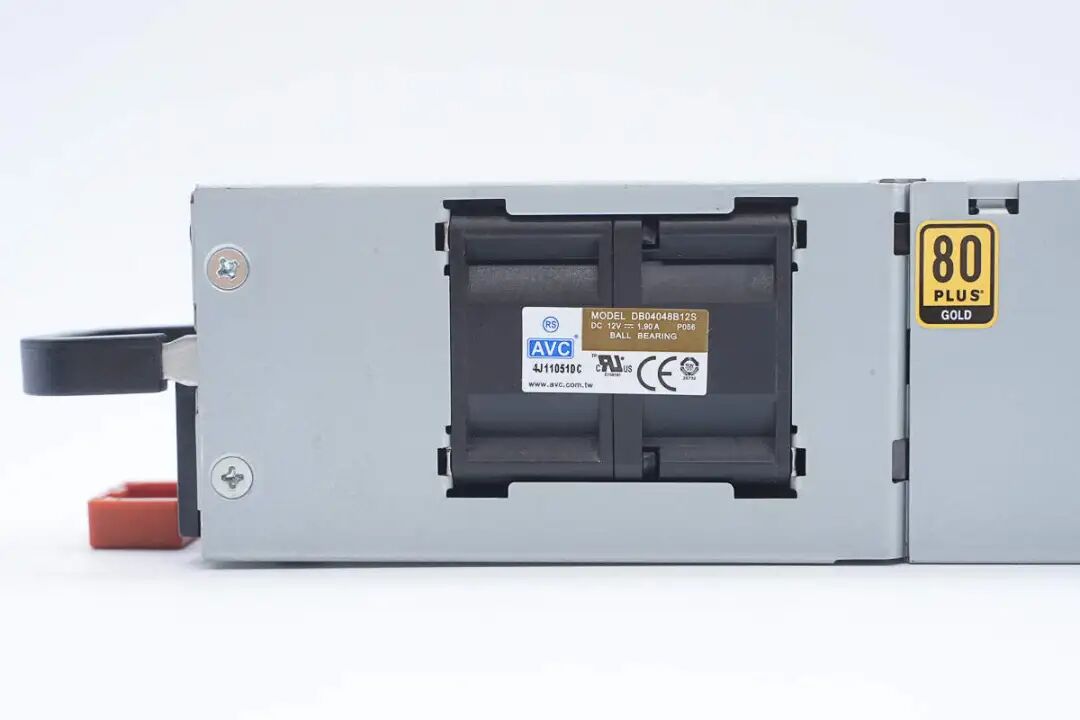

散热风扇来自奇宏，型号DB04048B12S，规格为12V 1.9A。
电源机身铭牌特写
型号：DPS-770CB
输入：100-127V~/ 10A
200-240V~/ 5A
输出：770W MAX
+12V ⎓ /62.5A
+5VSB ⎓ /4A

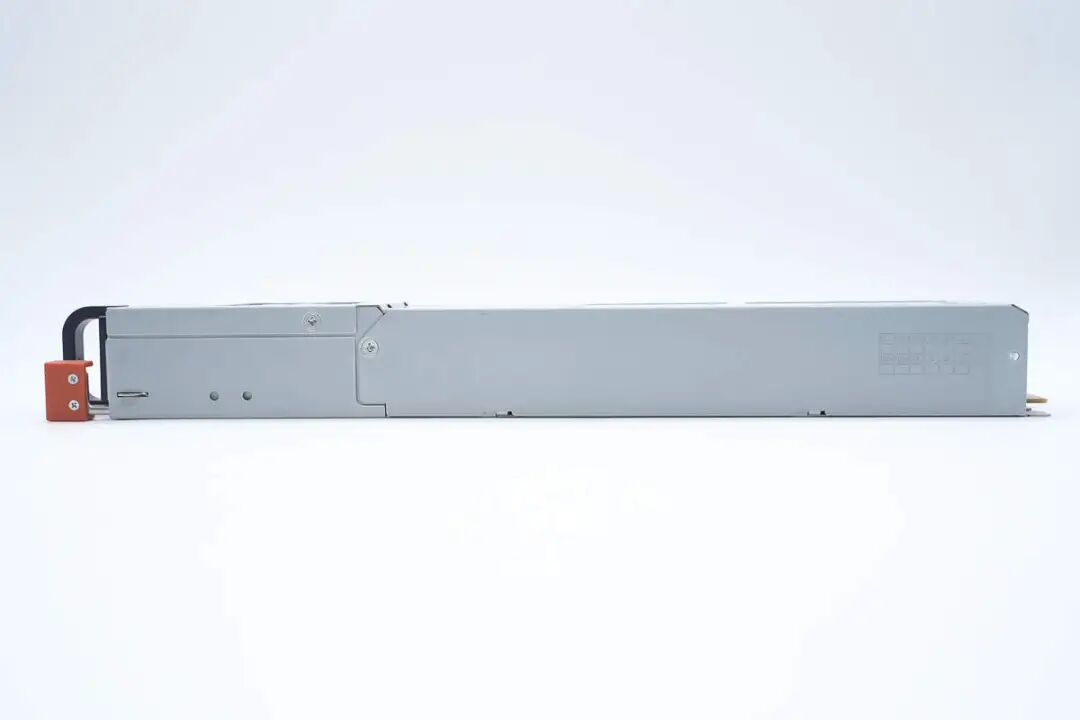

电源壳体侧面设有螺丝固定。
电源输入端设有提手，指示灯，输入插座和脱扣把手。

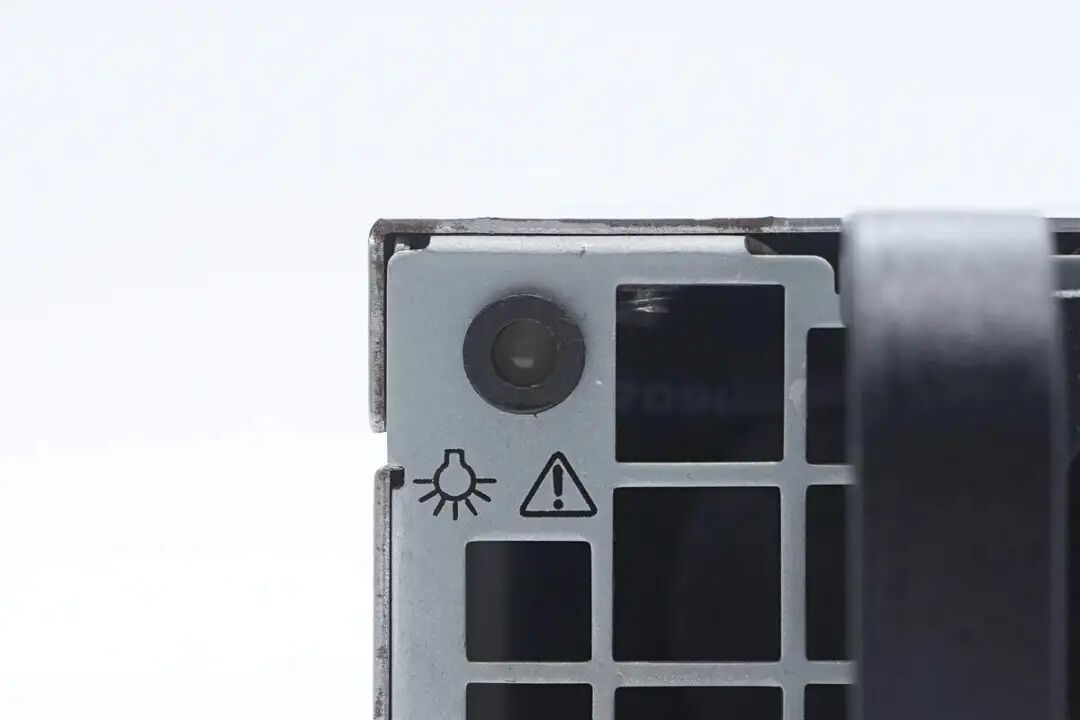

指示灯用于指示运行状态。
输入插座上方设有脱扣把手。
按动脱扣把手即可拉出电源。

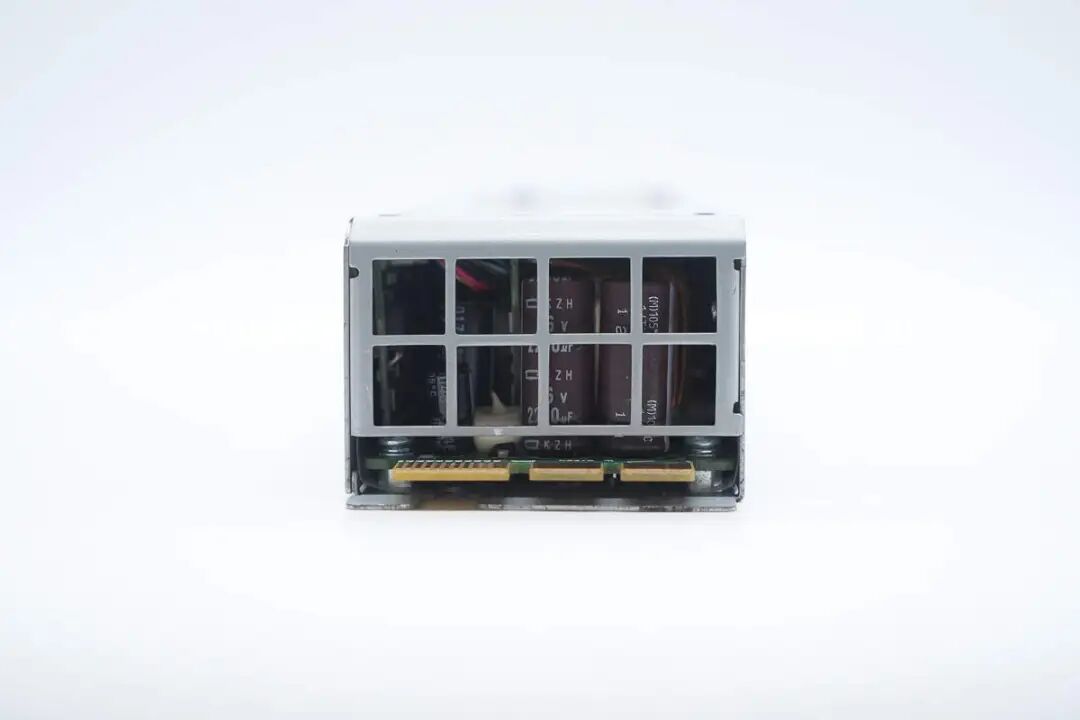

输出端设有金手指连接器和散热网格，可以观察到内部的滤波电容。

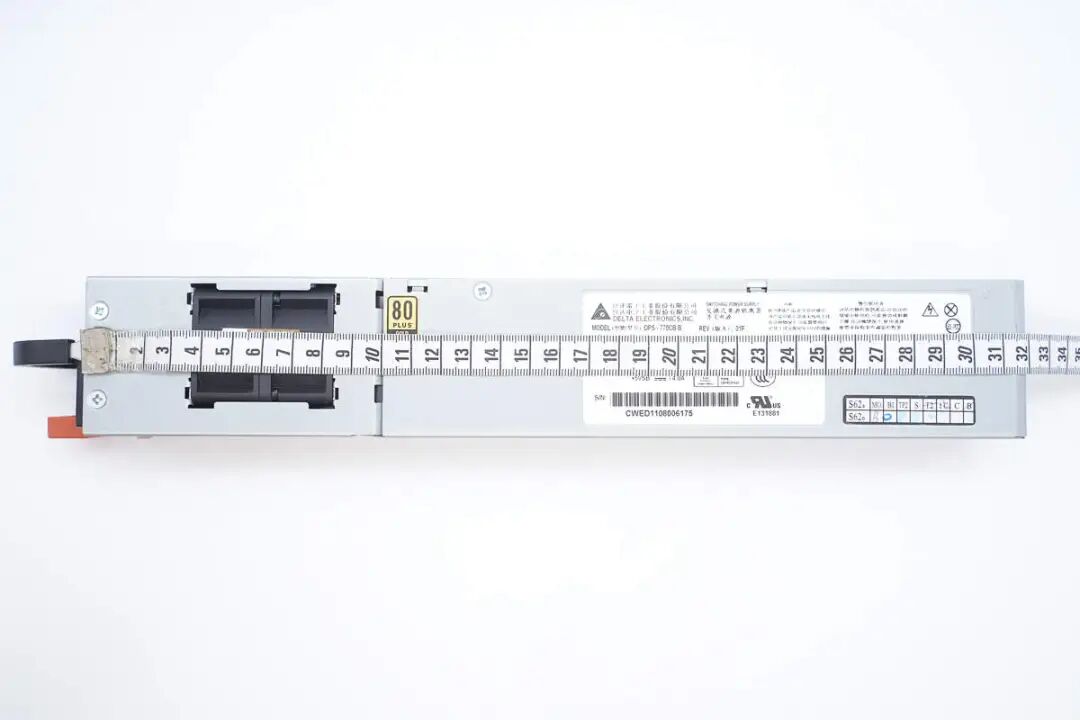

测得电源模块长度约为320mm。
测得电源模块宽度约为55.1mm。
测得电源模块厚度约为38.8mm。

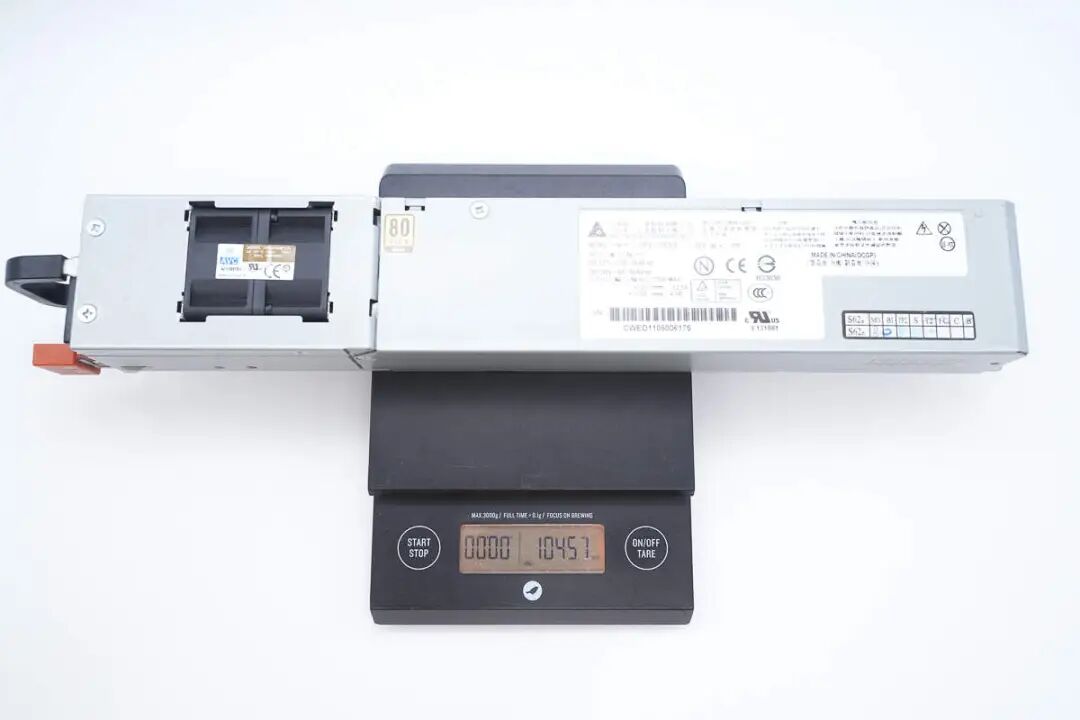

测得电源模块重量约为1046g。
台达770W碳化硅服务器电源拆解
看完了台达这款碳化硅服务器电源的外观展示，下面就进行拆解，一起看看内部的设计和用料。

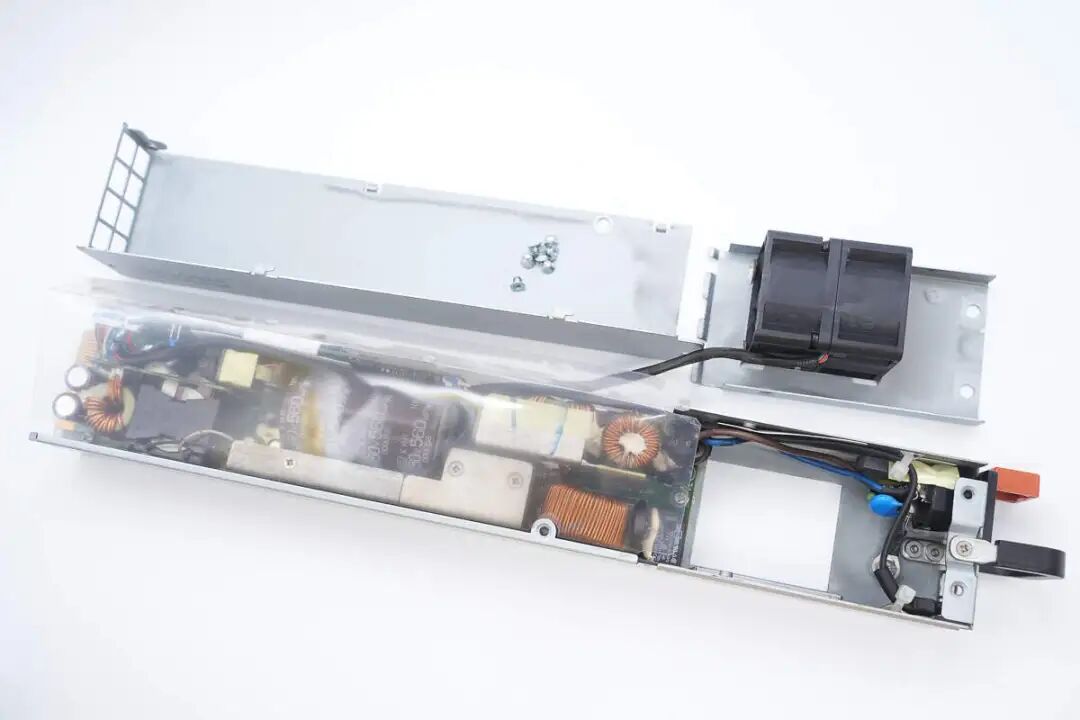

首先拧下固定螺丝，拆开电源外壳，PCBA模块设有透明麦拉片绝缘。
PCBA模块通过螺丝固定在壳体内部。

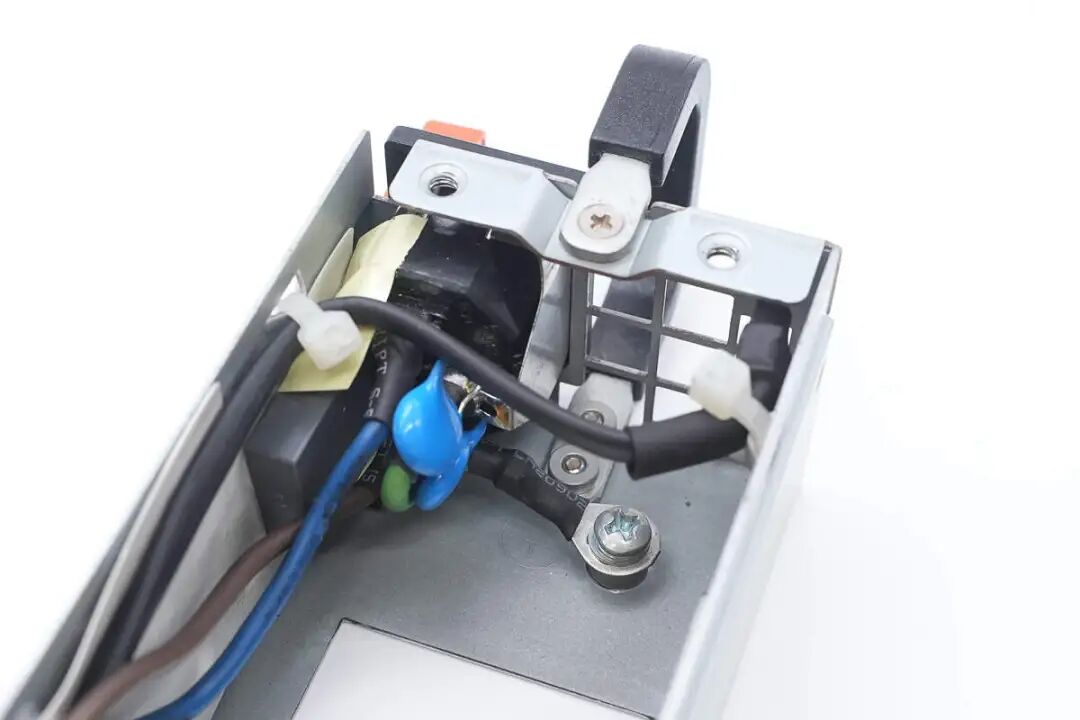

电源插座通过导线焊接连接，接地线通过螺丝固定。
电源线设有磁环抑制干扰，冷压端子焊接连接。

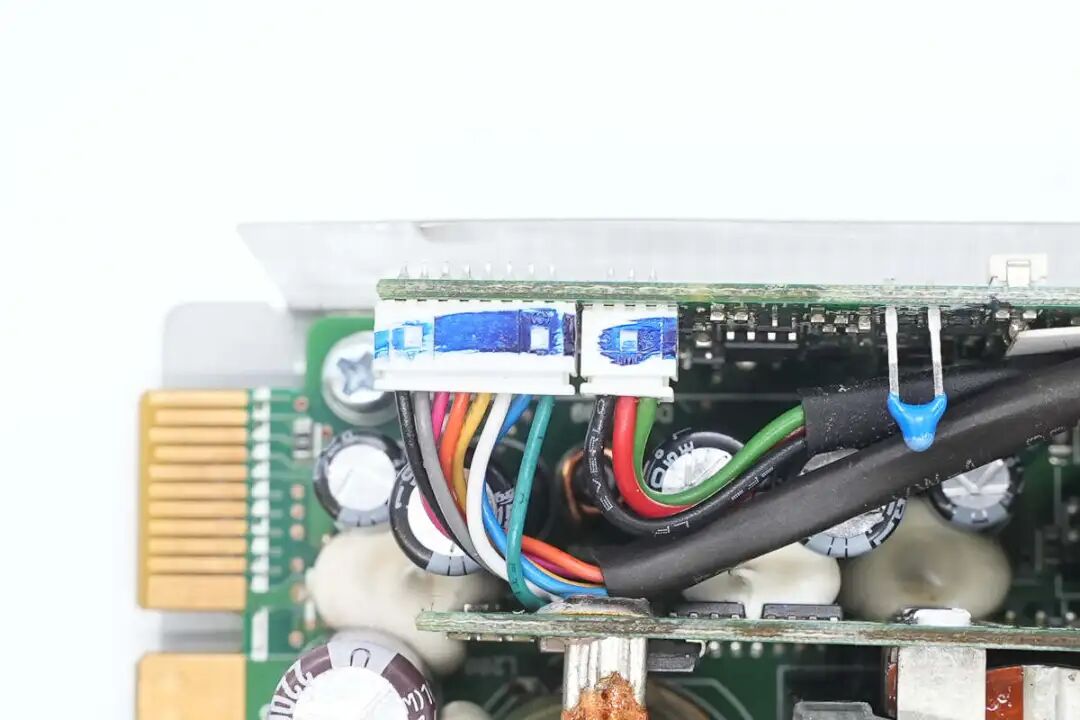

散热风扇和LED指示灯通过插接件连接。
热敏电阻通过插接件连接。

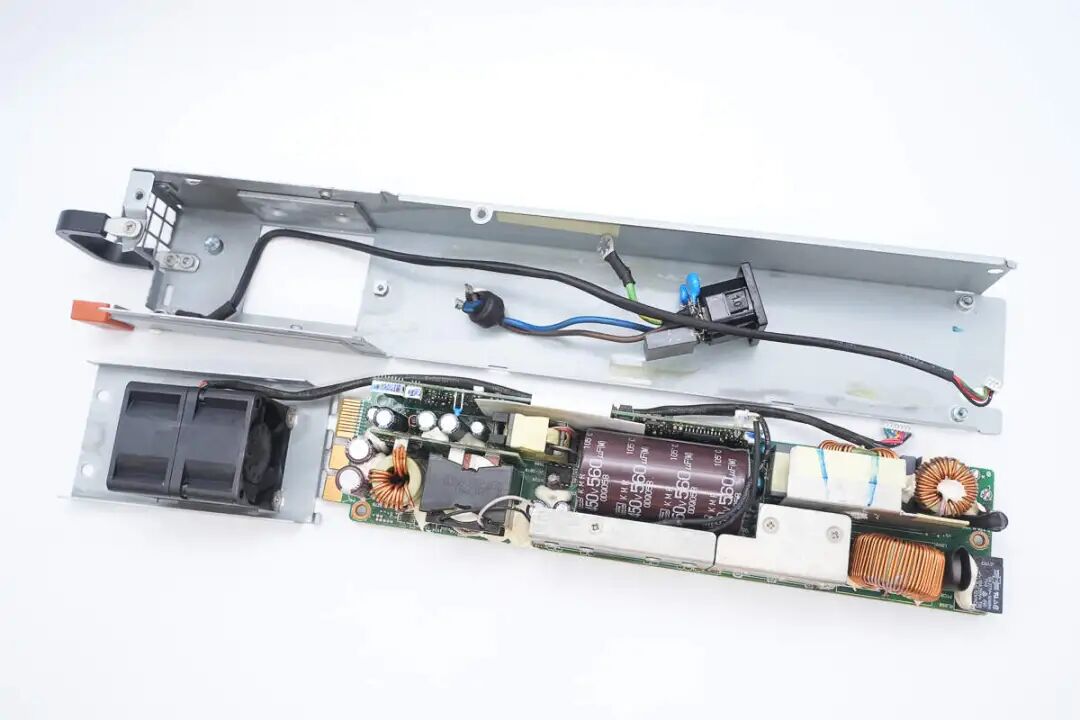

从壳体内部取出PCBA模块。

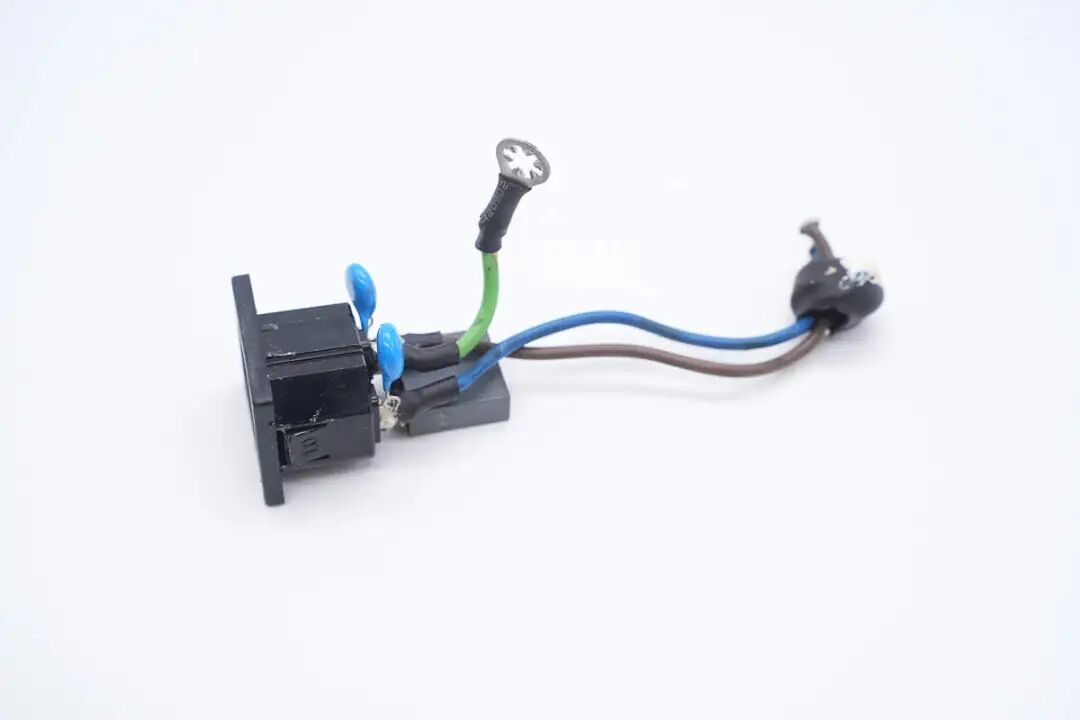

插座焊接蓝色Y电容和安规X2电容。

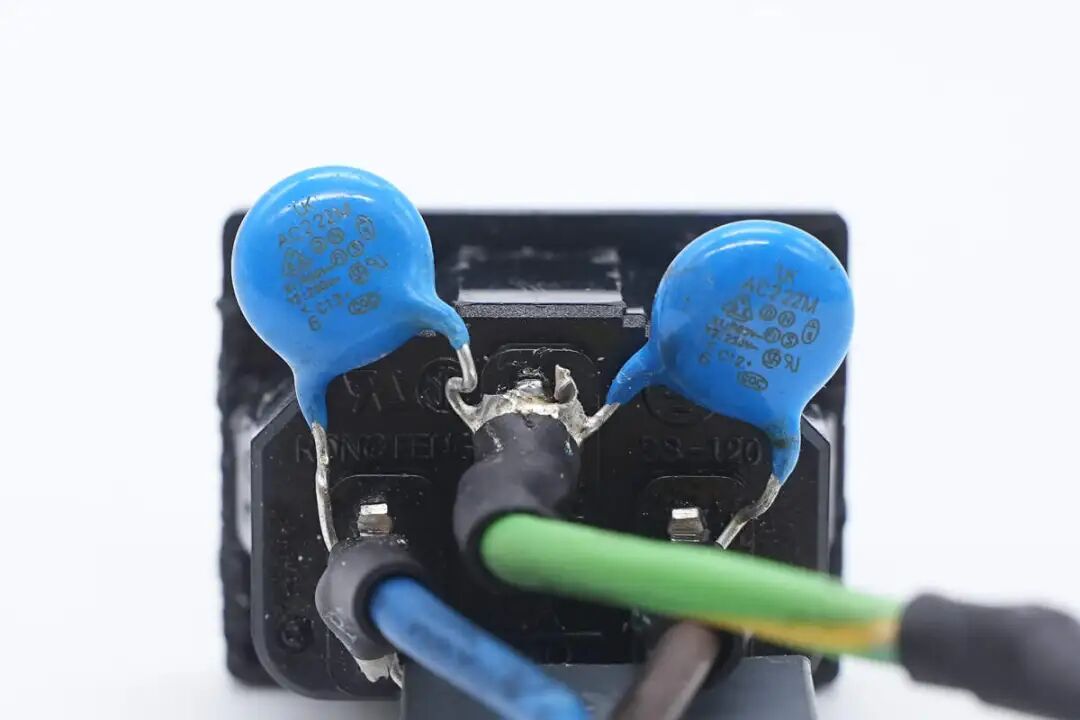

蓝色Y电容来自华新科。

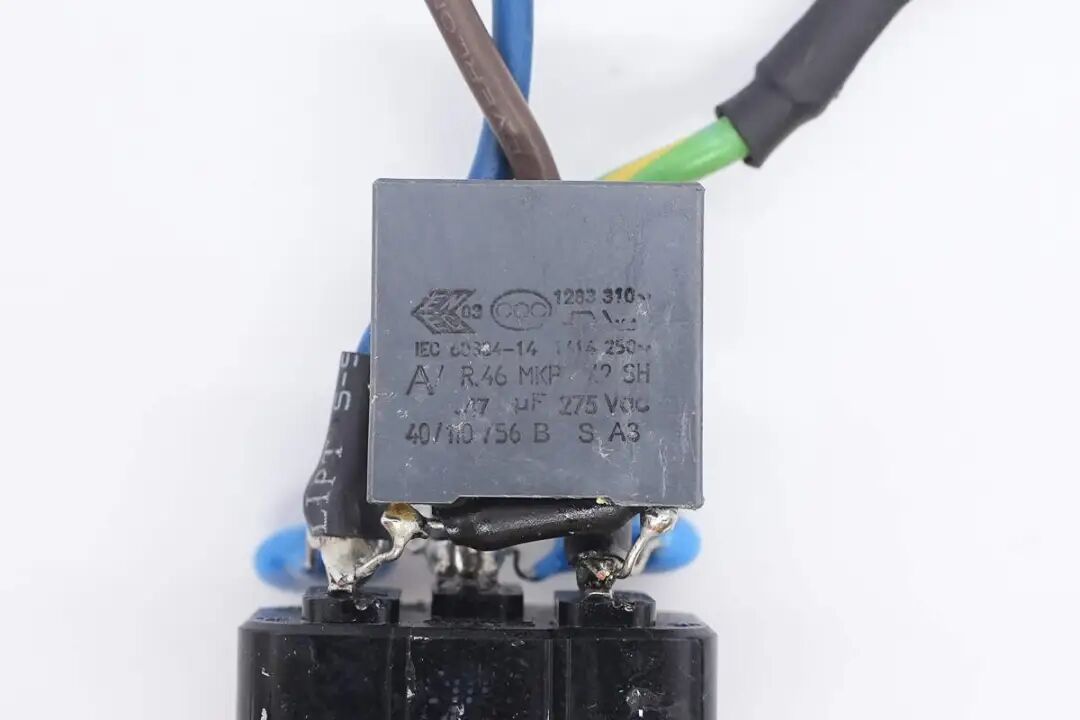

安规X2电容规格为0.47μF。

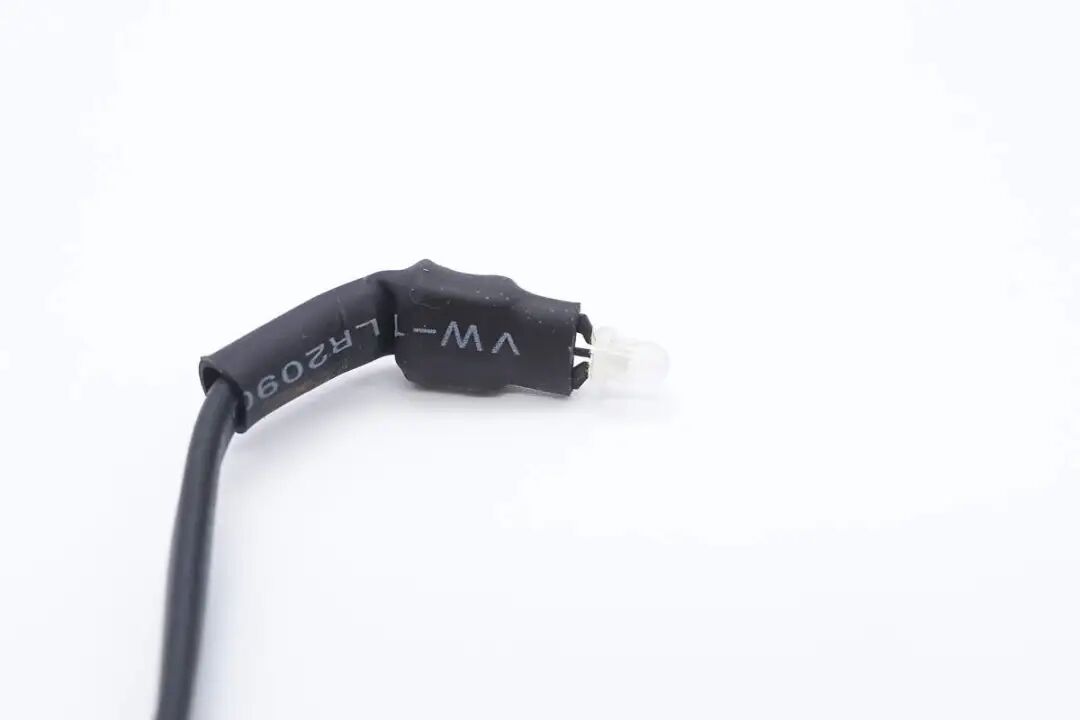

LED指示灯外套热缩管绝缘。

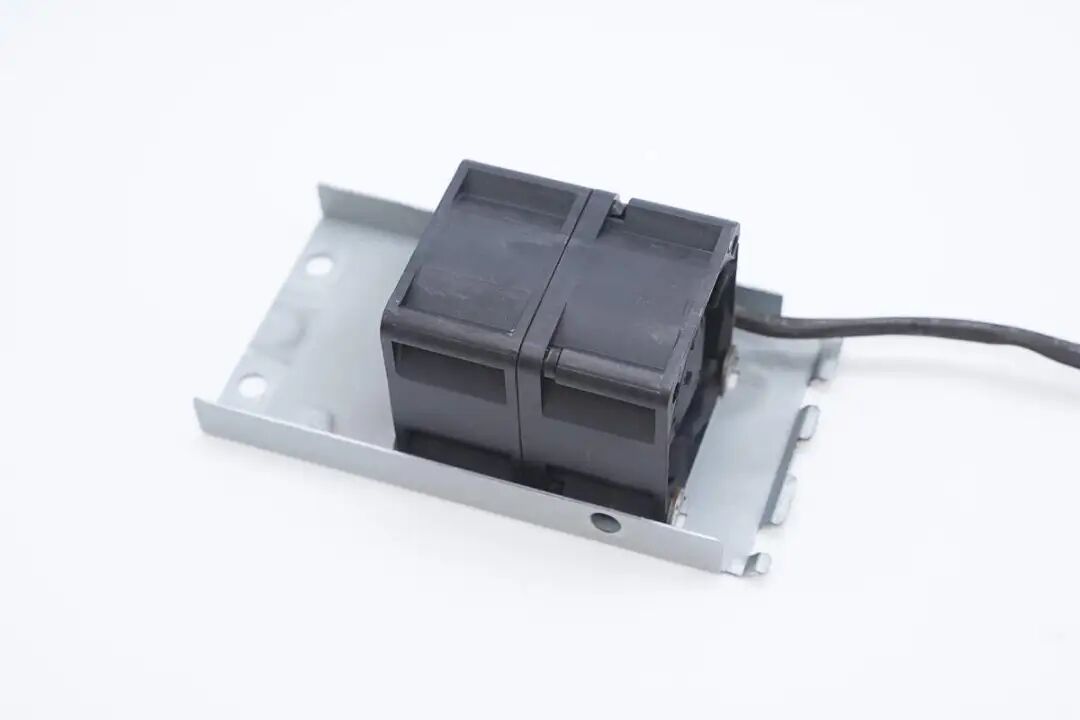

散热风扇通过螺丝固定在外壳上。

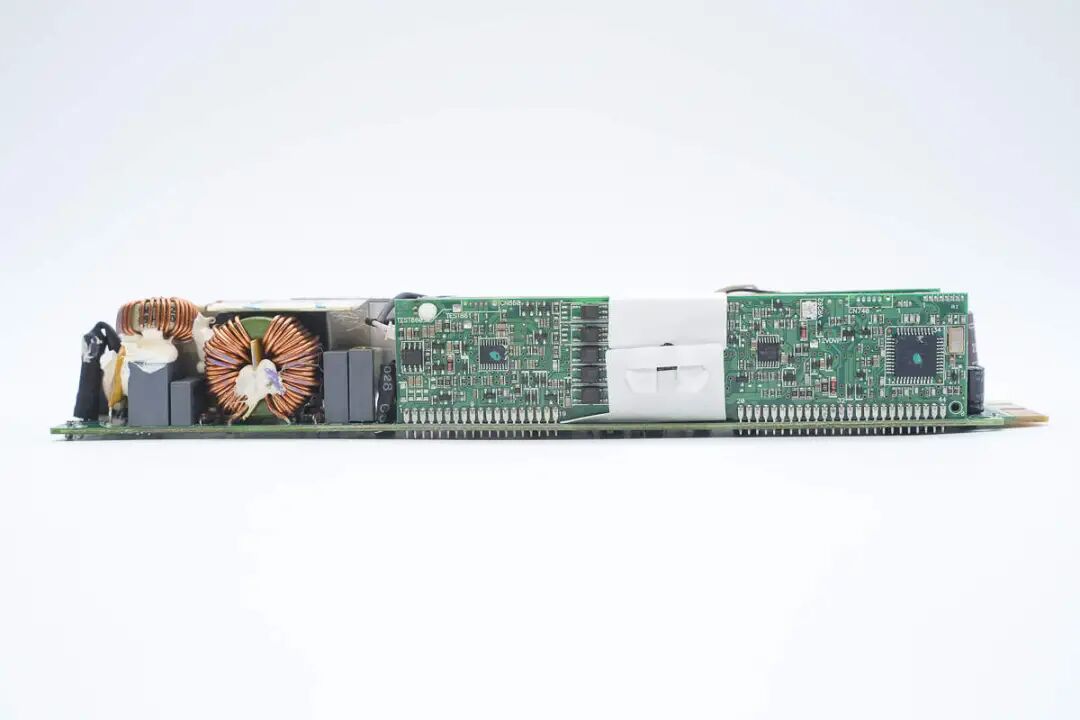

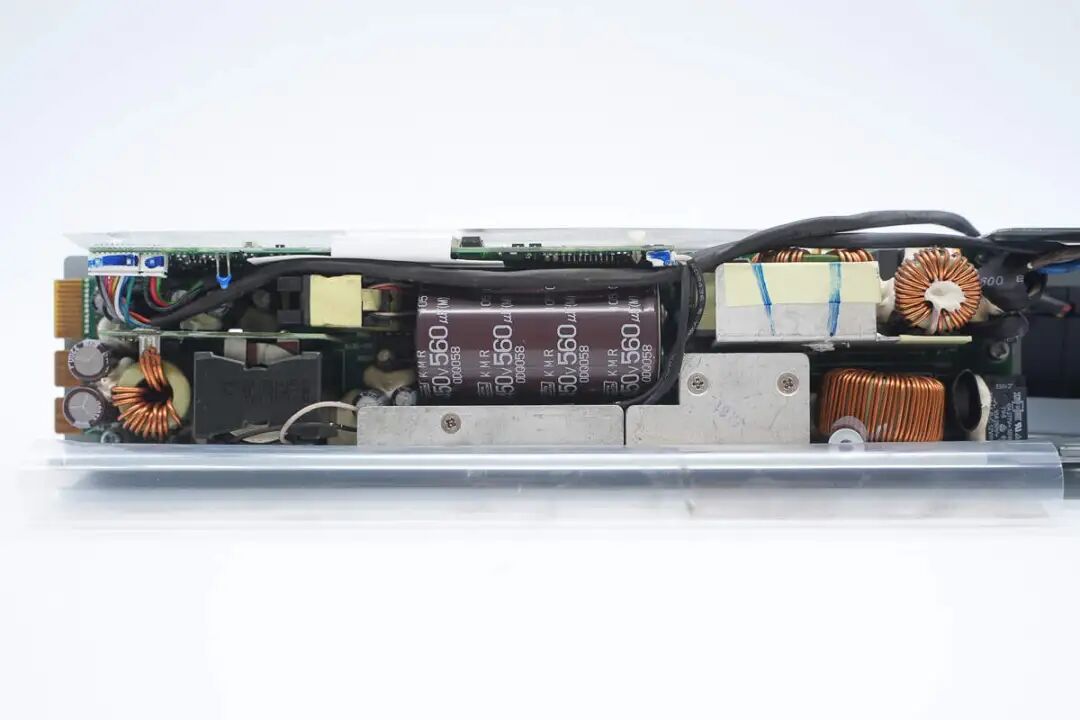

PCBA模块正面一览，左侧为输入端，设有保险丝，差模电感，安规X2电容，共模电感，整流桥。左上角设有继电器，热敏电阻和PFC升压电感。左侧散热片为PFC开关管和整流管散热，右侧散热片为移相全桥开关管散热，下方设有高压滤波电容。
右侧上方设有移相全桥变压器和滤波电感，滤波电解电容。下方设有待机电源变压器和滤波电容，底部设有控制小板。

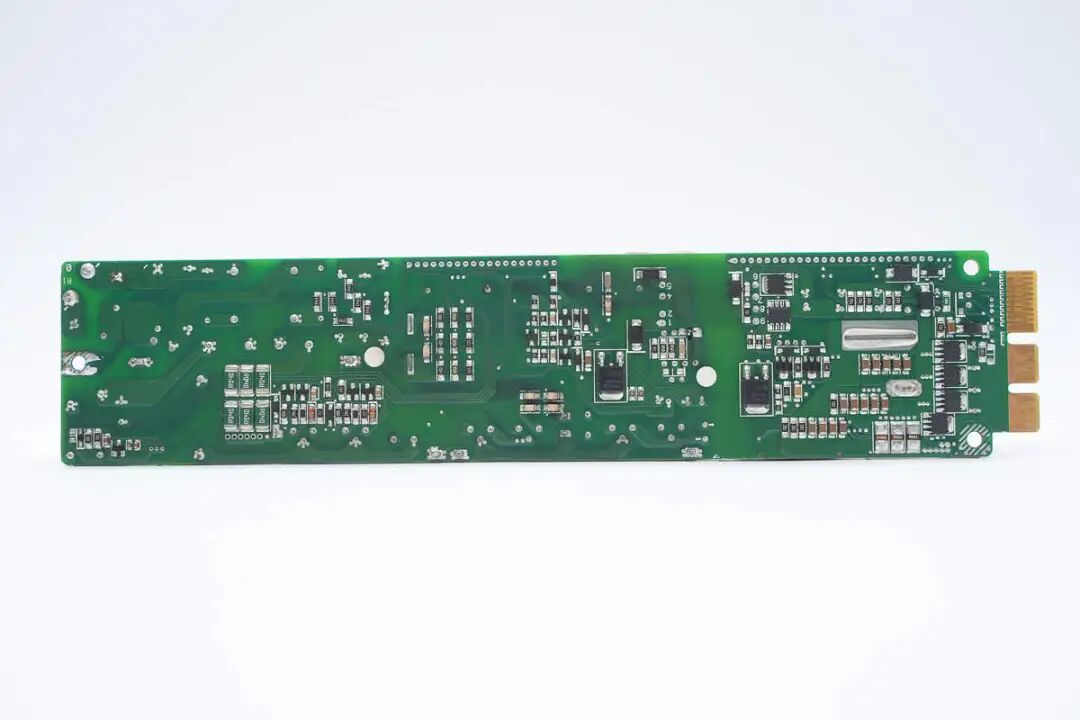

PCBA模块背面设有稳压芯片，同步整流控制器，同步整流管，输出控制管，取样电阻和滤波电容。

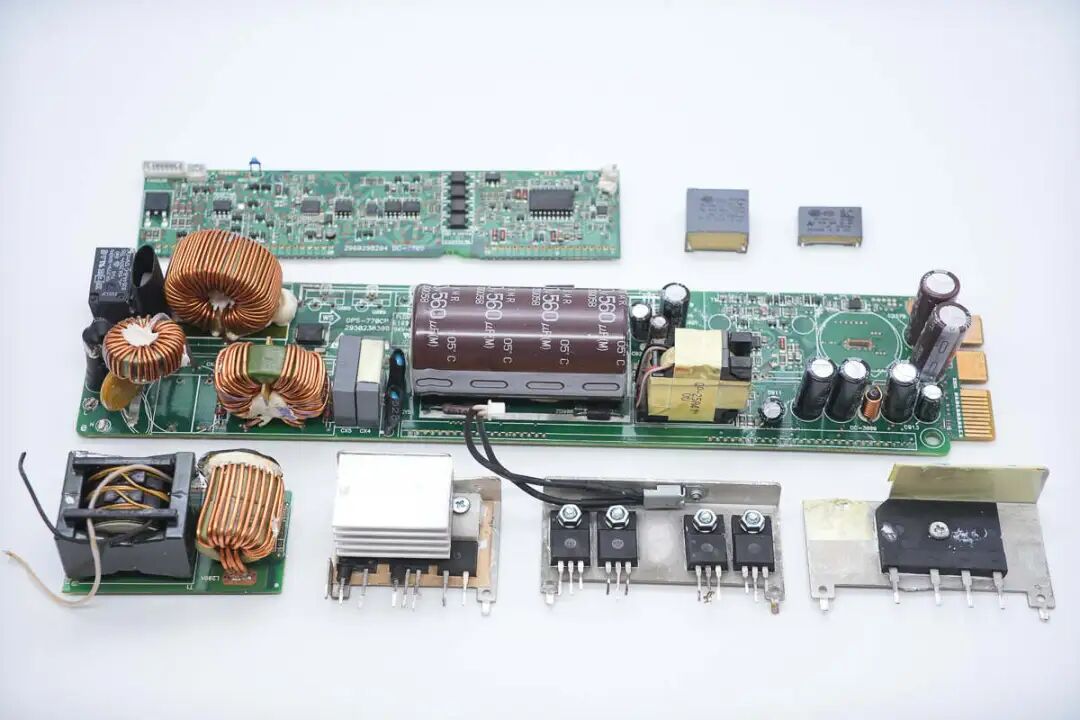

焊接拆下PCBA模块的小板和功率管等器件，继续进行拆解。
输入端设有保险丝，压敏电阻，滤波电感，共模电感，继电器和热敏电阻。
侧面设有安规X2电容和控制小板。

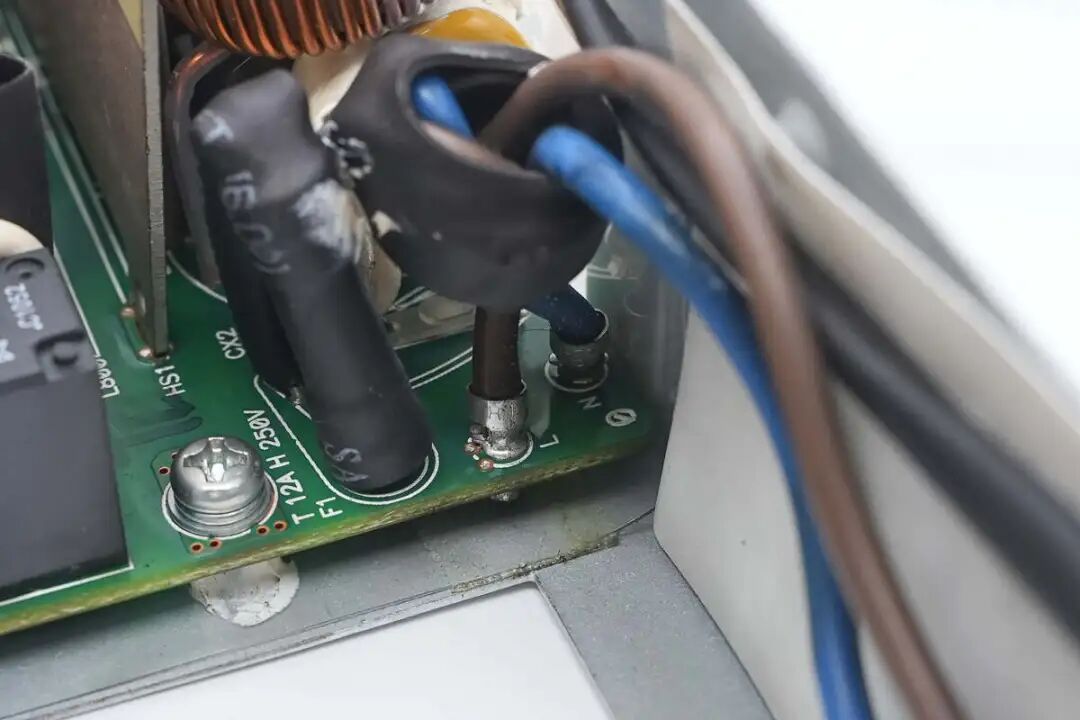

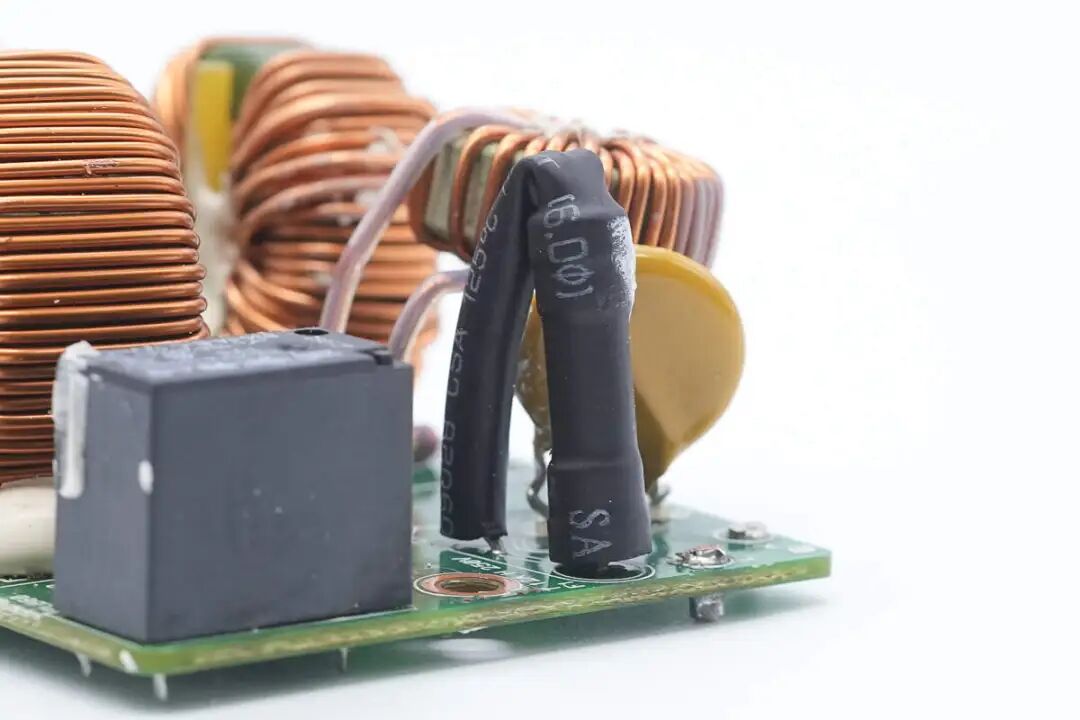

保险丝外套热缩管绝缘。

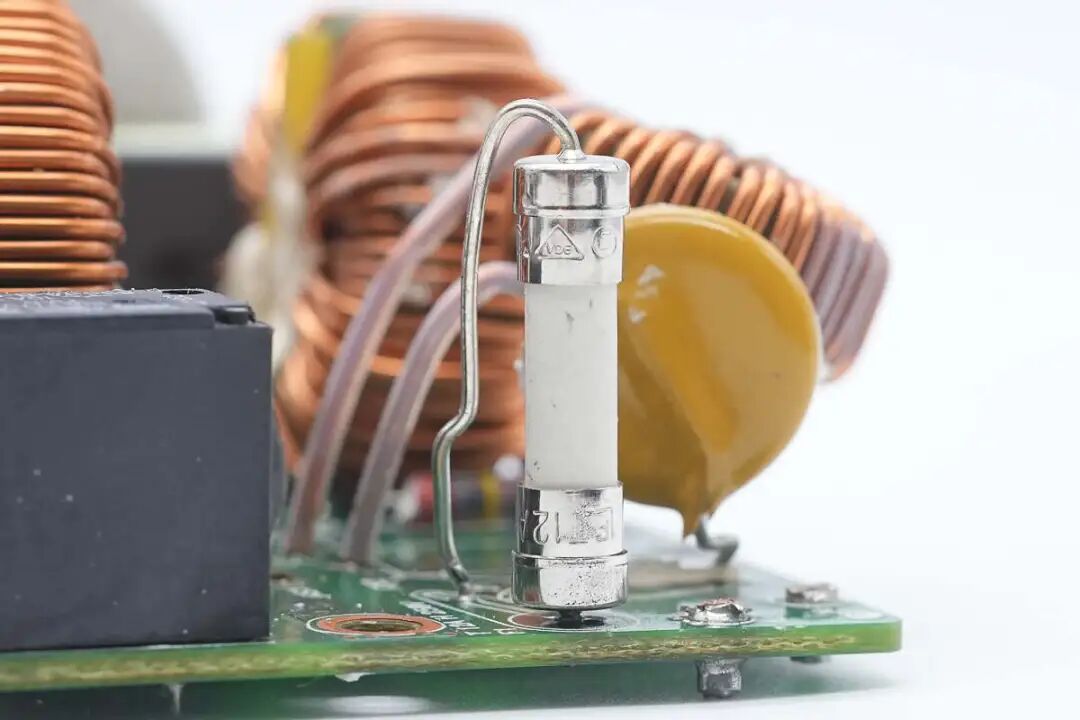

保险丝规格为12A。

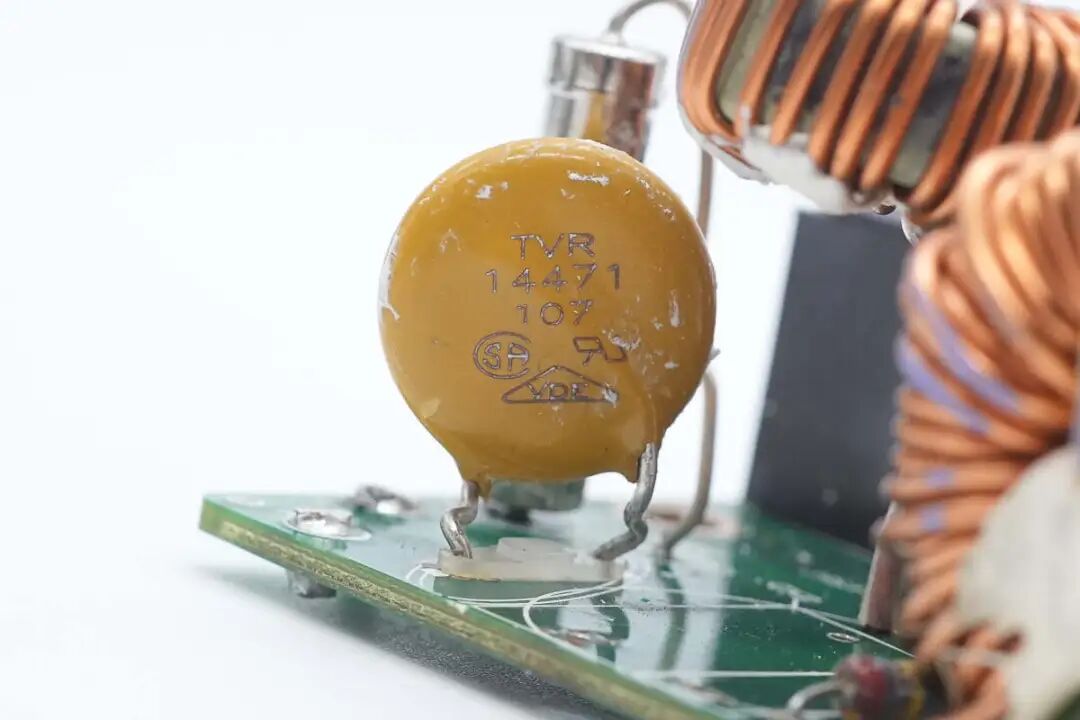

压敏电阻型号TVR14471，用于吸收过压浪涌。
差模电感采用漆包线绕制。

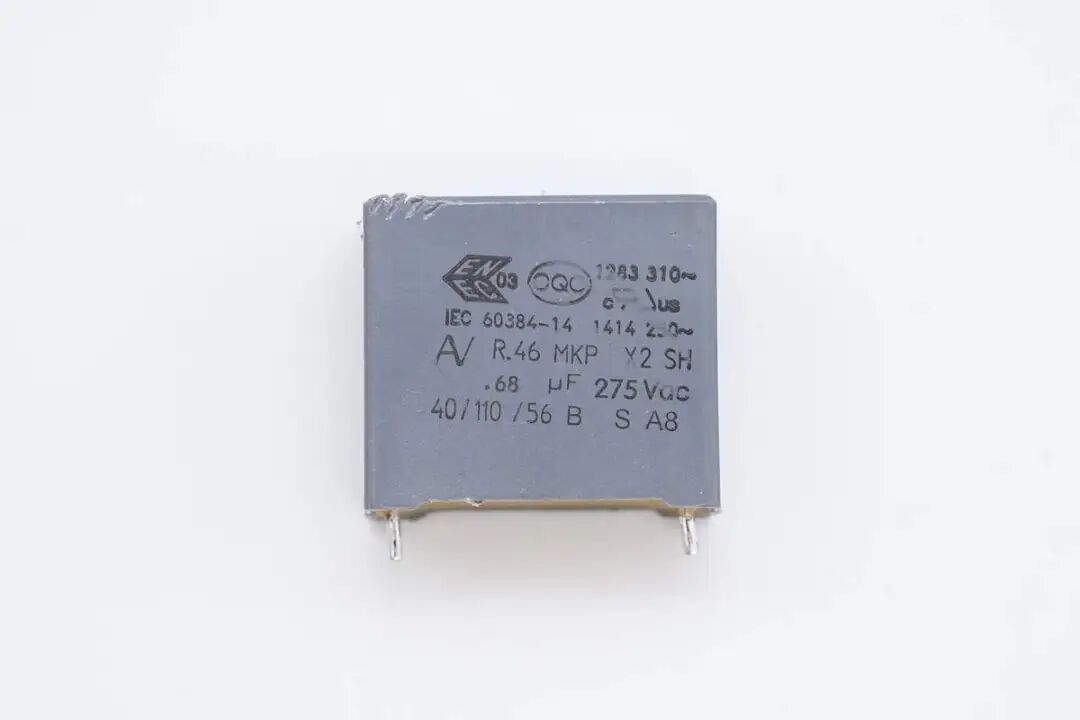

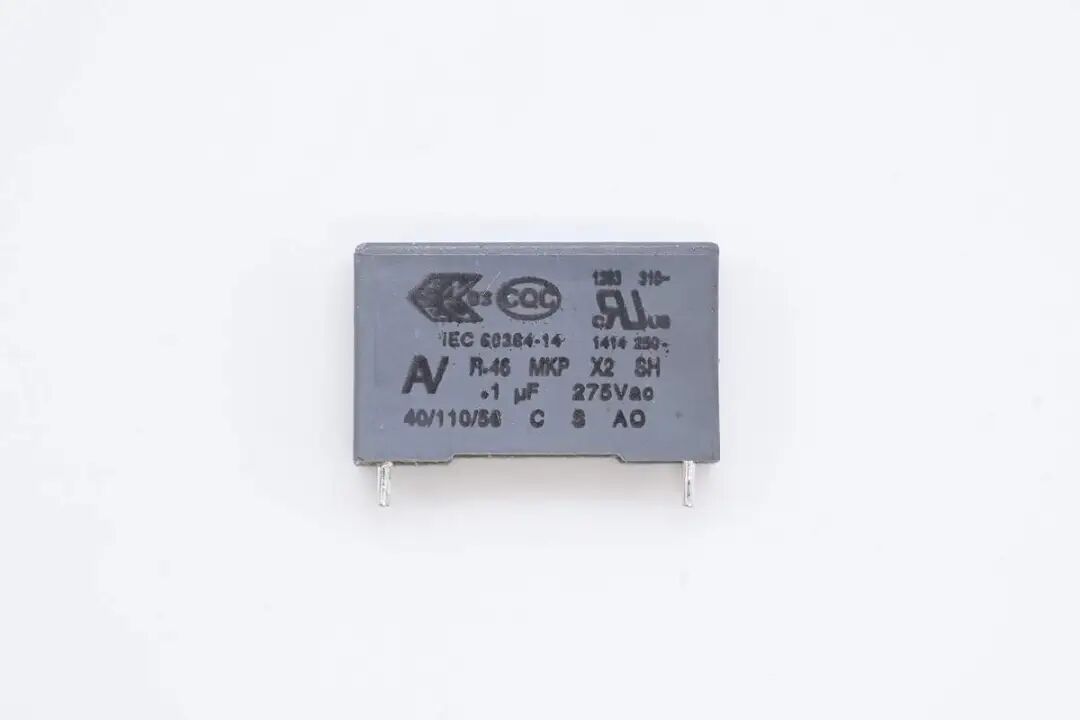

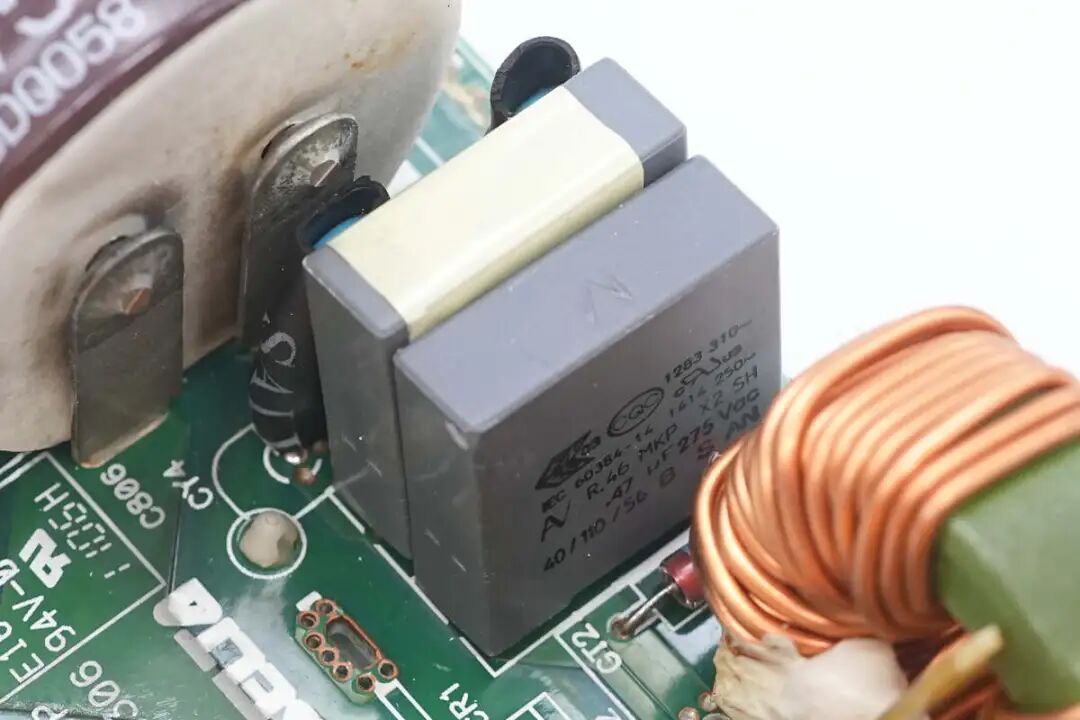

安规X2电容规格为0.68μF。
另一颗规格为0.1μF。

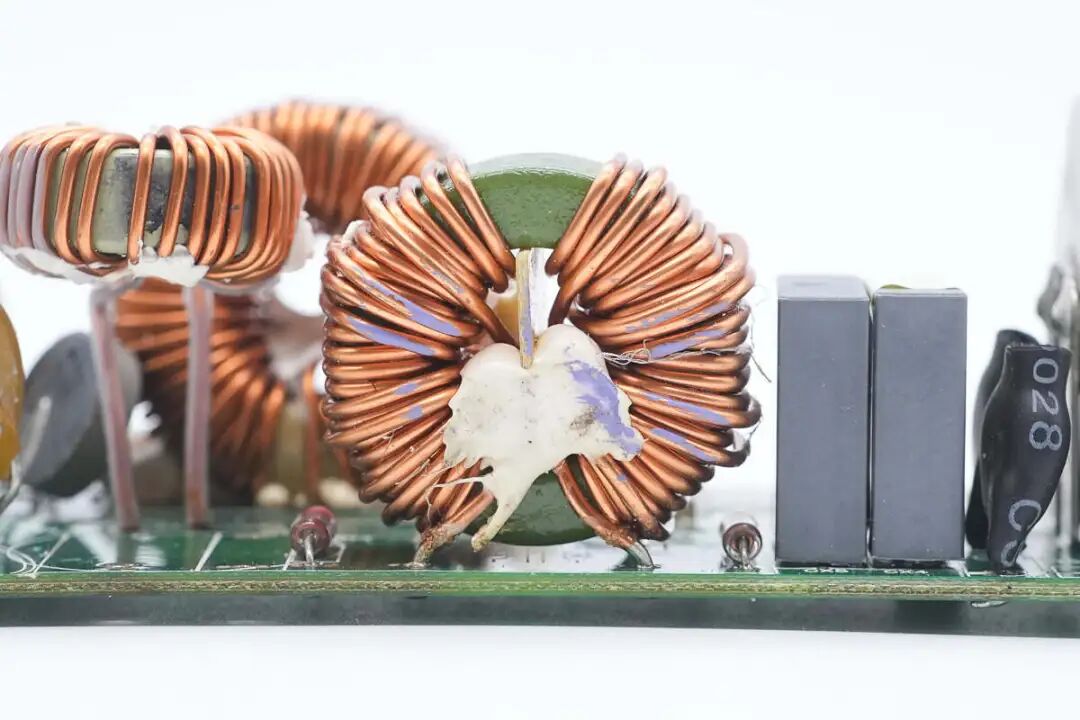

共模电感采用漆包线绕制。
在共模电感两侧设有气体放电管。

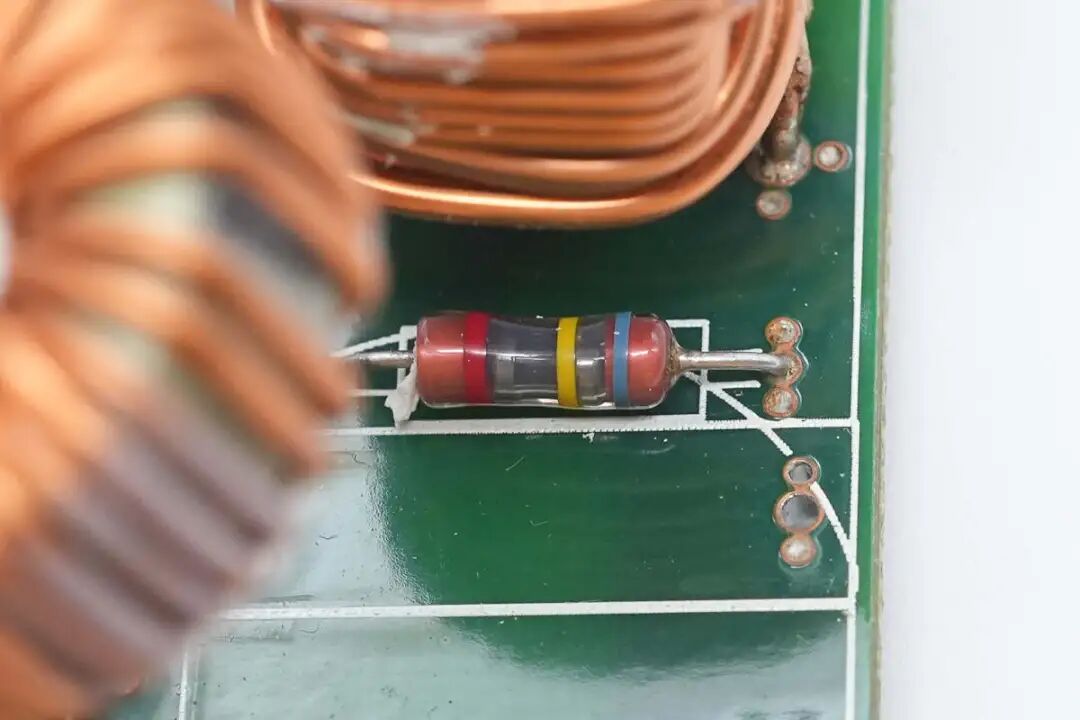

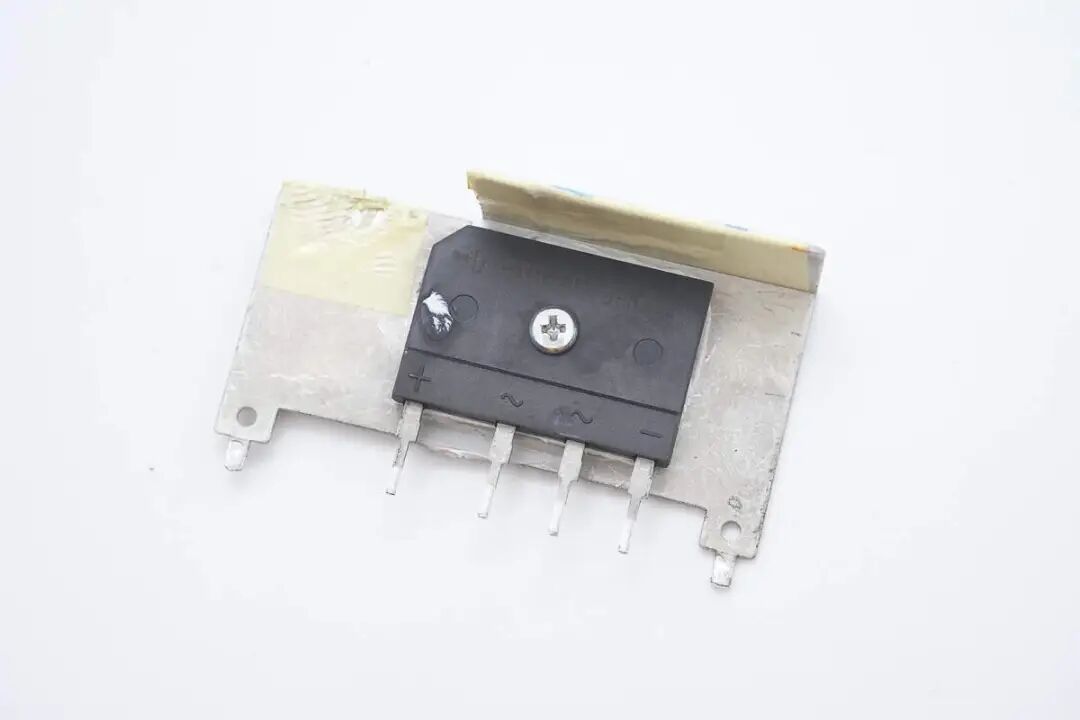

整流桥使用螺丝固定在散热片上。

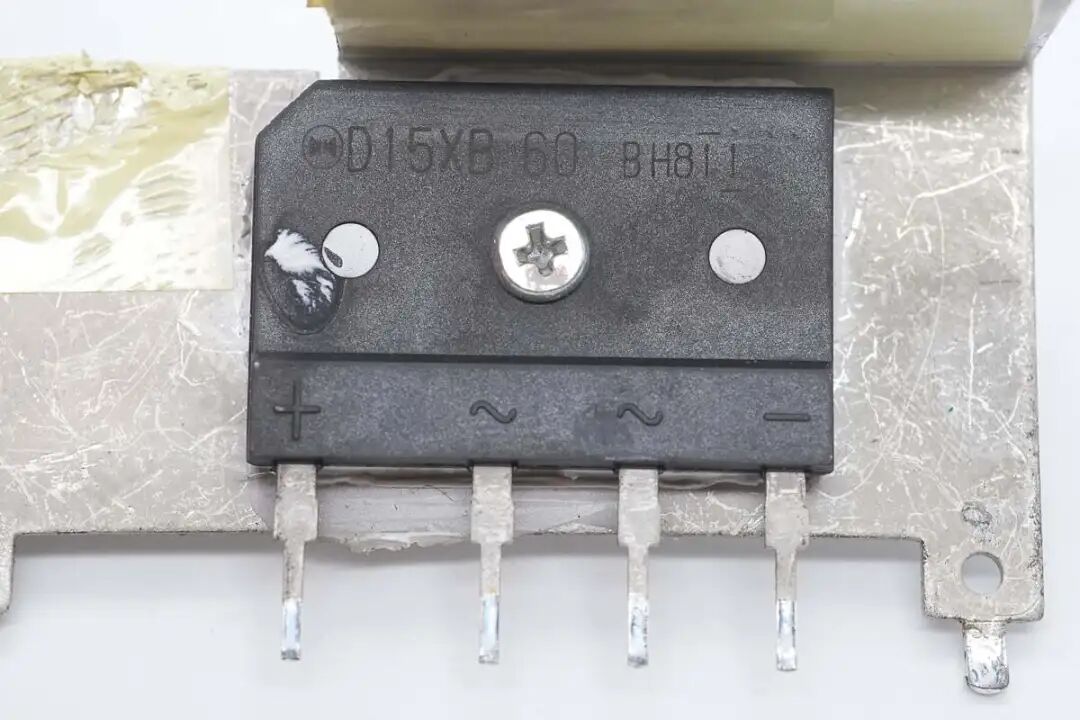

整流桥来自新电元，型号D15XB60，规格为600V 15A，采用5S封装。

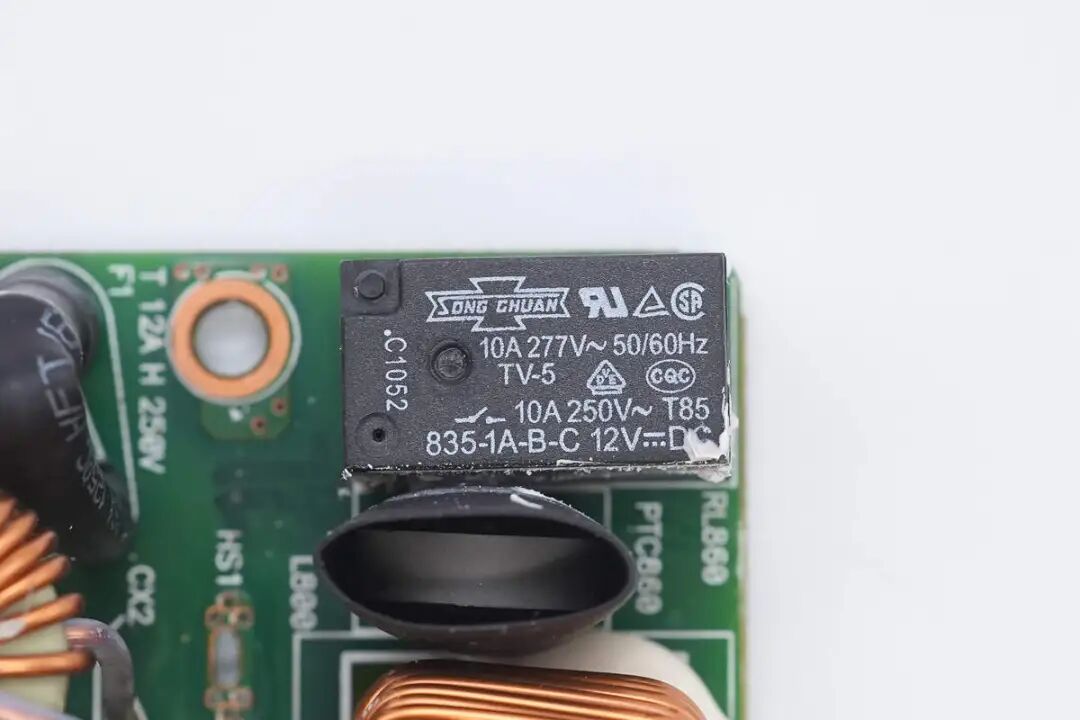

继电器来自松川，型号835-1A-B-C，触点容量为10A 250V，线圈电压为12V，用于短路热敏电阻。

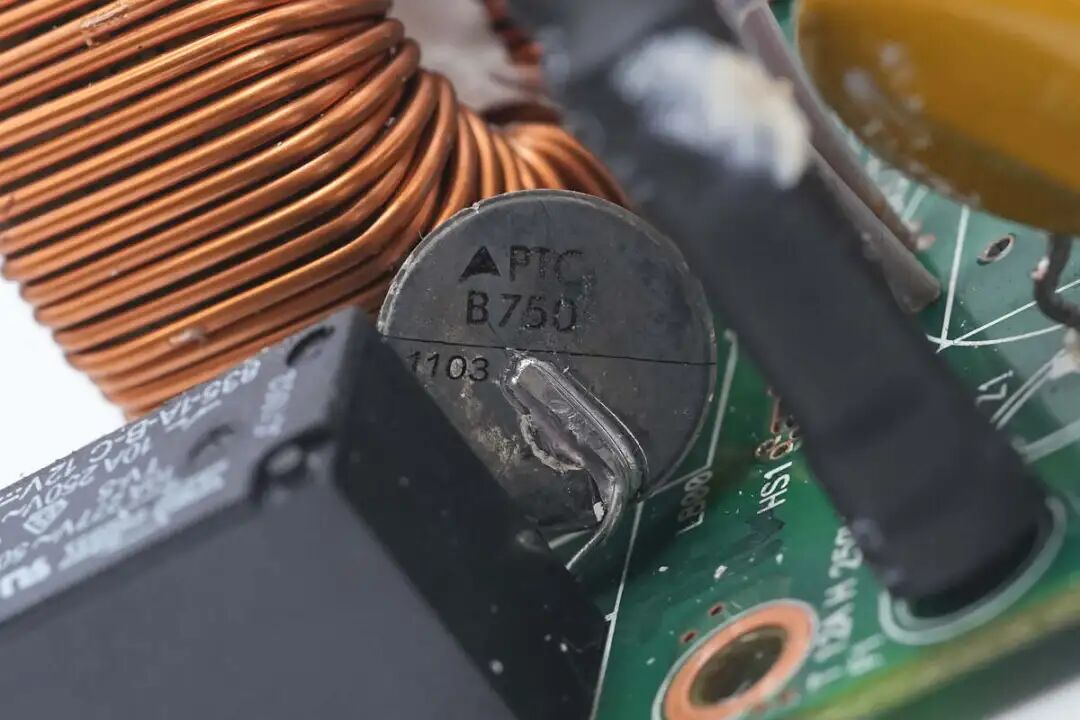

热敏电阻来自TDK，丝印B750。
PCBA模块另一侧设有滤波电感，散热片，变压器和输出滤波电容。
PFC开关管和PFC整流管固定在散热片上。

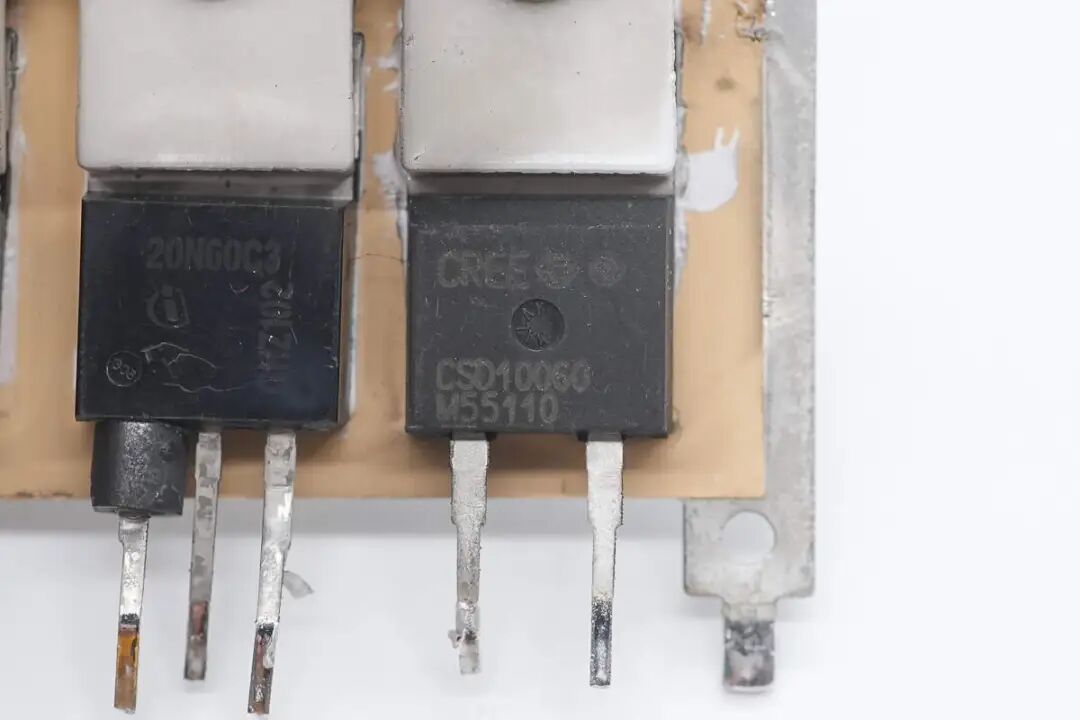

PFC开关管和整流管一览。
PFC开关管来自英飞凌，型号SPP20N60C3，NMOS，耐压650V，导阻190mΩ，采用TO-220封装。
PFC整流管来自Wolfspeed，型号CSD10060，为碳化硅二极管，规格为600V 10A，采用TO-220-2封装。
6颗40mΩ取样电阻并联，用于检测PFC开关管电流。
PFC升压电感采用漆包线绕制，底部打胶固定。

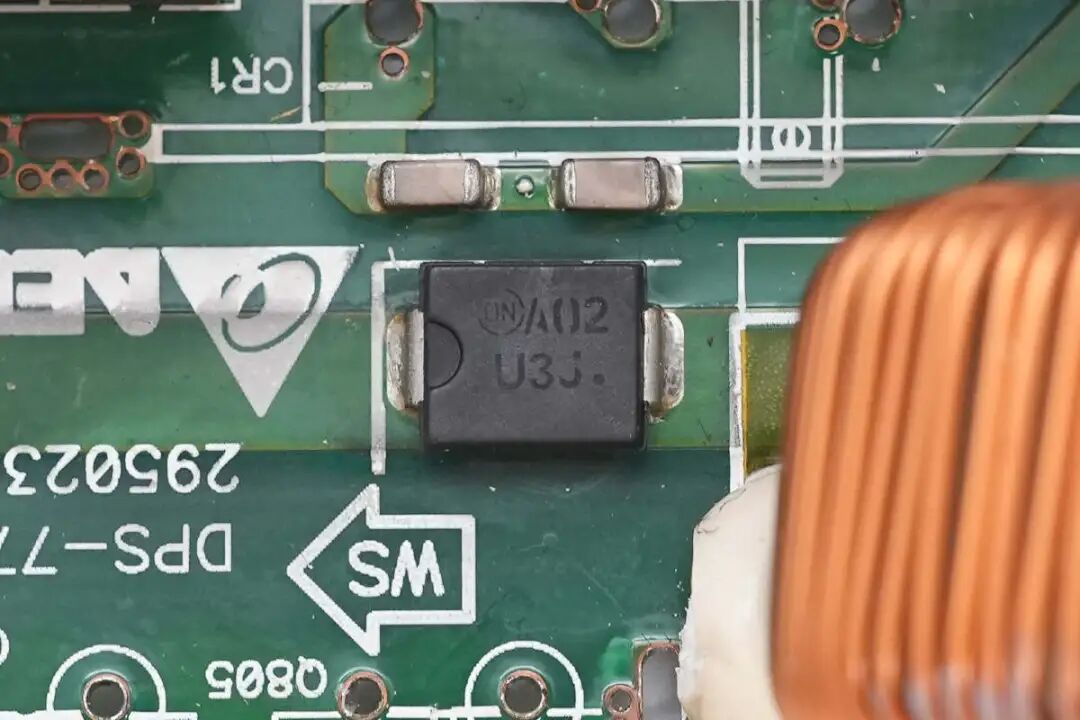

PFC旁路二极管来自安森美，丝印U3J，型号MURS360，规格为600V 3A，采用SMC封装。
高压滤波电容来自贵弥功，规格为450V560μF。
两颗薄膜电容与高压电容并联滤波，规格为0.47μF。
用于电压检测的分压电阻特写。

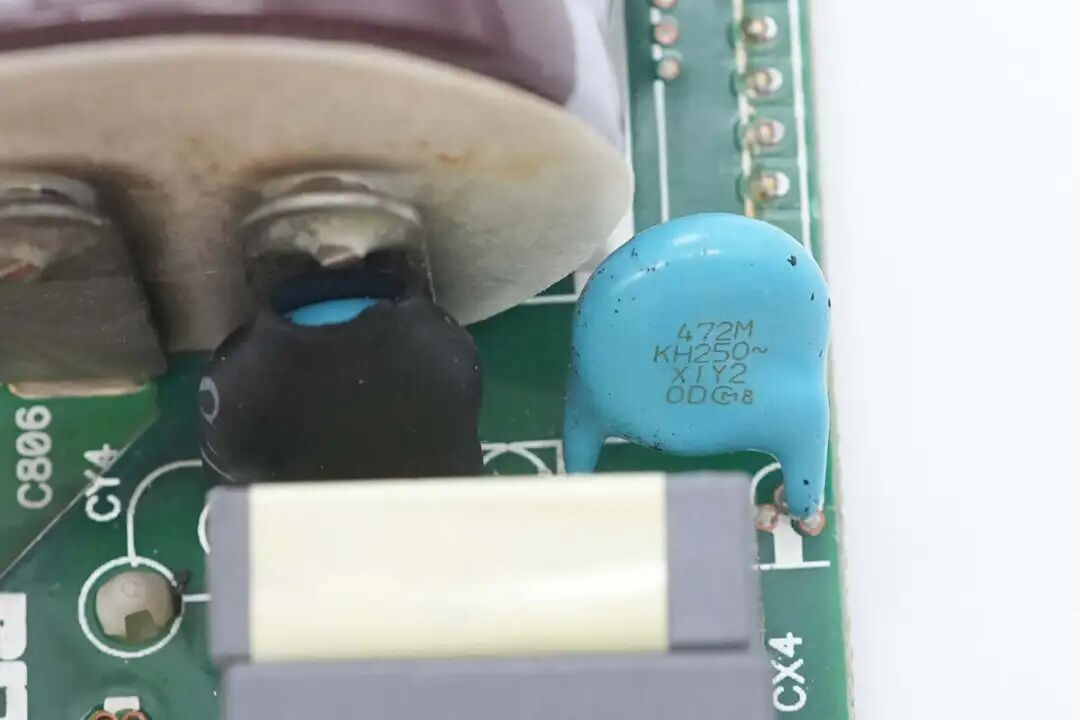

两颗蓝色Y电容外套热缩管绝缘。
蓝色Y电容来自村田。
散热片固定热敏电阻和移相全桥开关管。

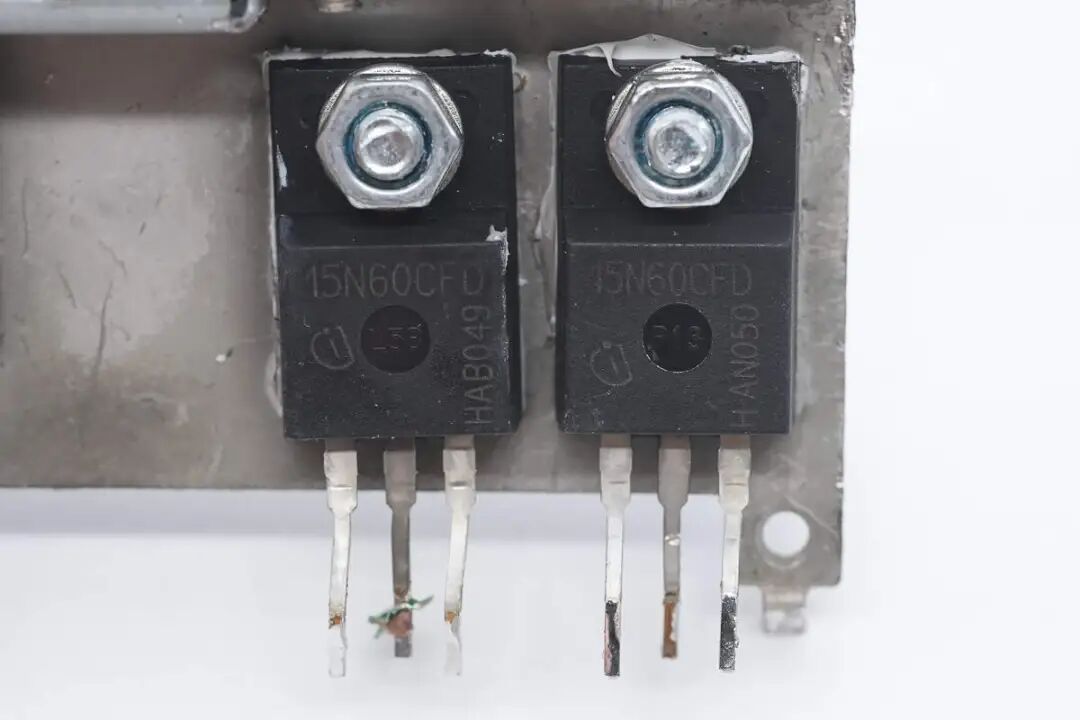

移相全桥开关管来自英飞凌，型号SPA15N60CFD，NMOS，耐压650V，导阻330mΩ，采用TO-220FP封装。

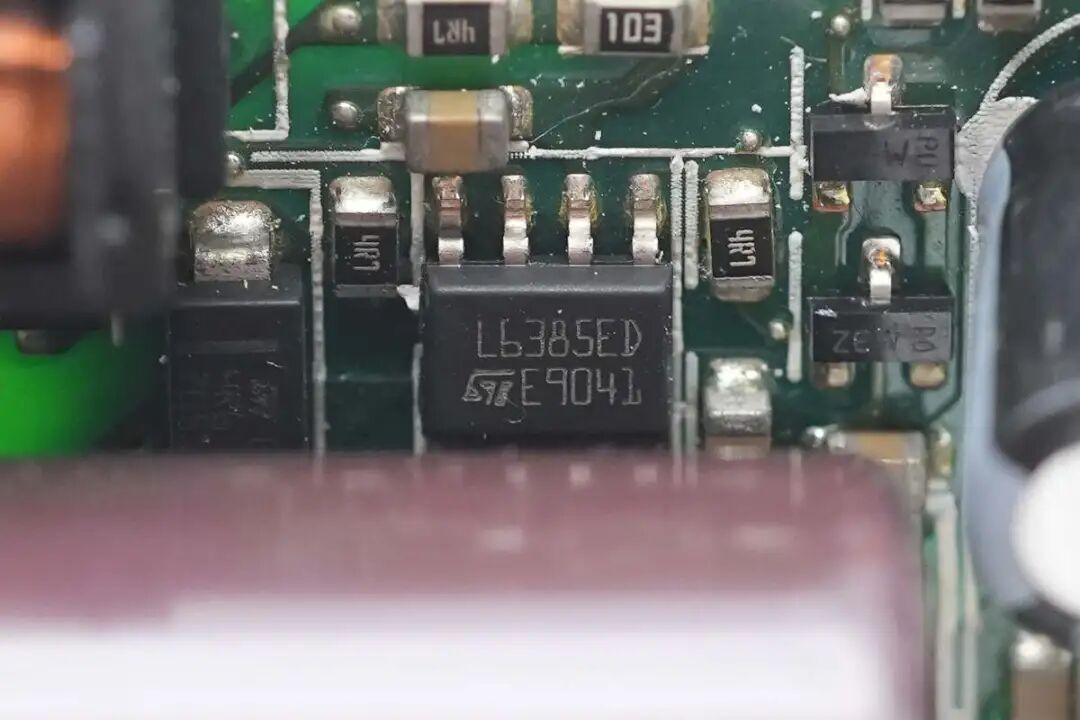

半桥驱动器来自意法半导体，型号L6385E，是一颗600V耐压的半桥驱动器，芯片内部集成自举二极管，支持MOS和IGBT应用，采用SO-8封装。
另一颗半桥驱动器型号相同，两颗驱动器驱动移相全桥开关管。
检测开关管电流的互感器特写。

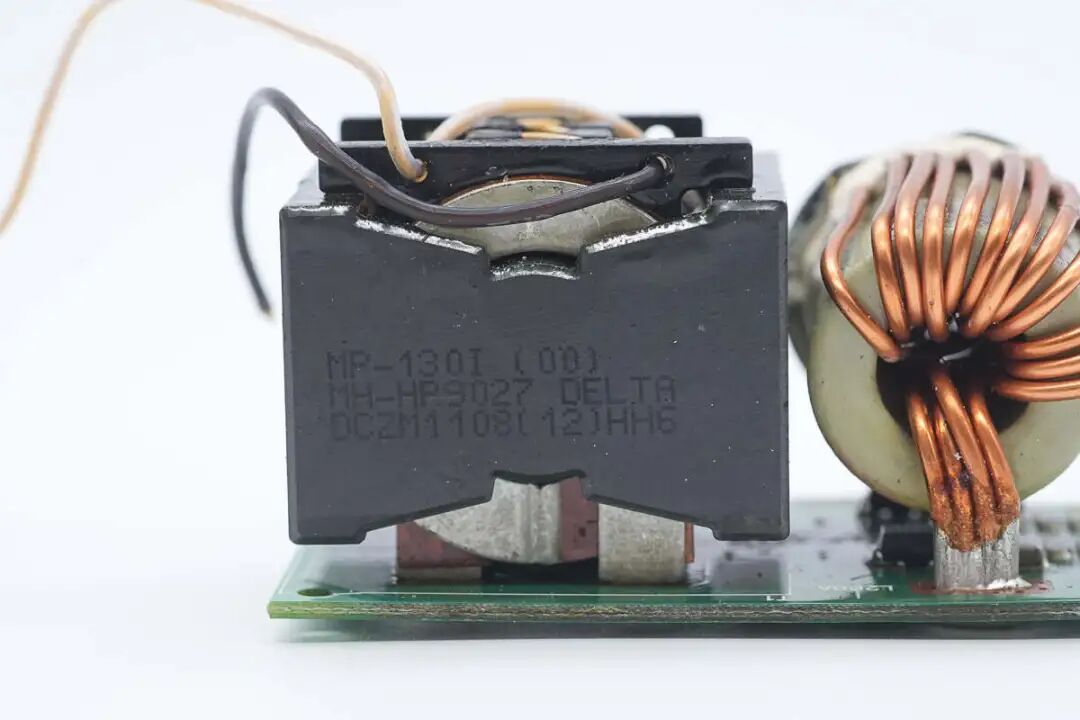

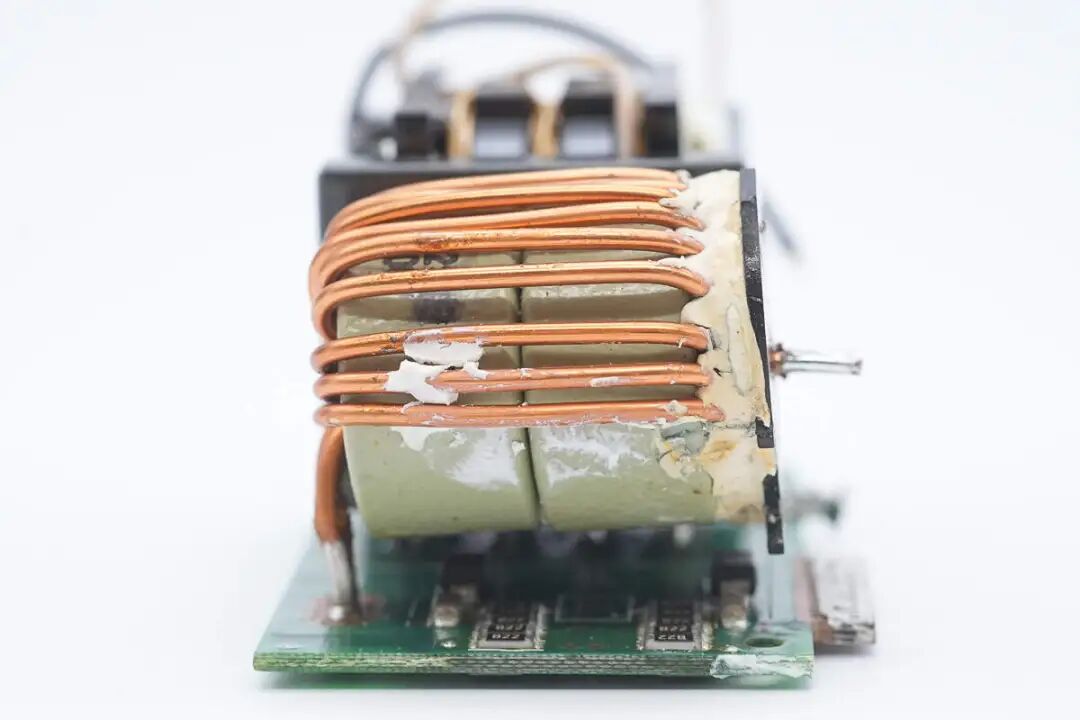

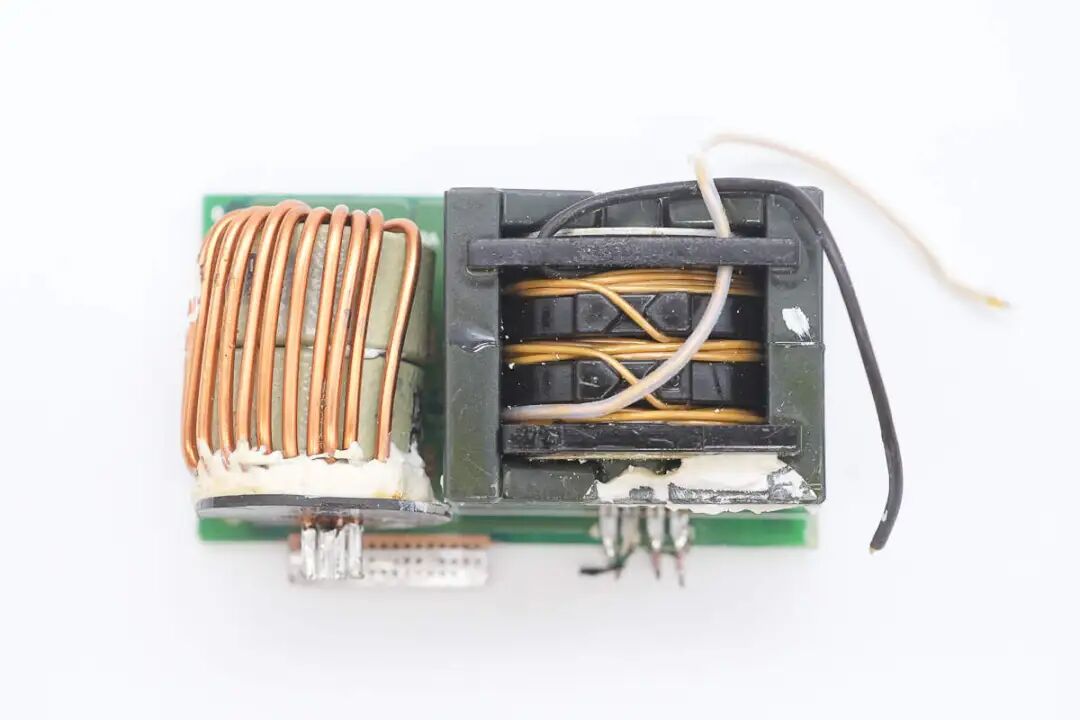

变压器和滤波电感焊接在小板上，变压器初级采用漆包线绕制。
小板背面设有同步整流管。
变压器次级采用铜片焊接。

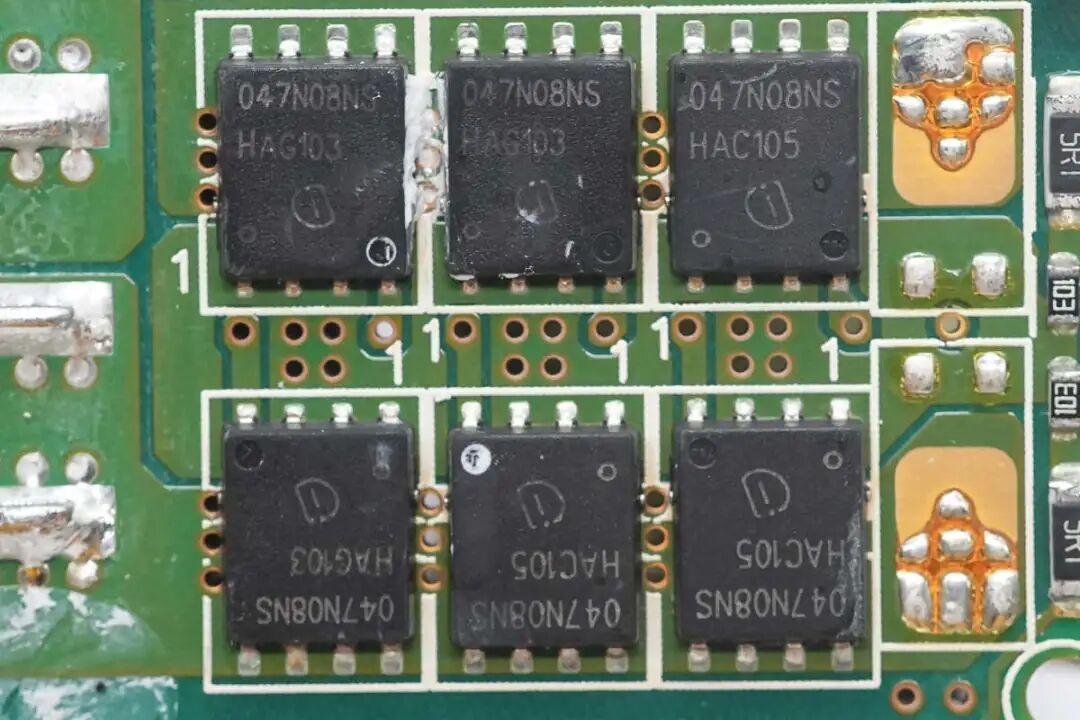

同步整流管来自英飞凌，型号BSC047N08NS3 G，NMOS，耐压80V，导阻4.7mΩ，采用TDSON-8封装。
滤波电感采用漆包线绕制。
滤波MLCC电容特写。

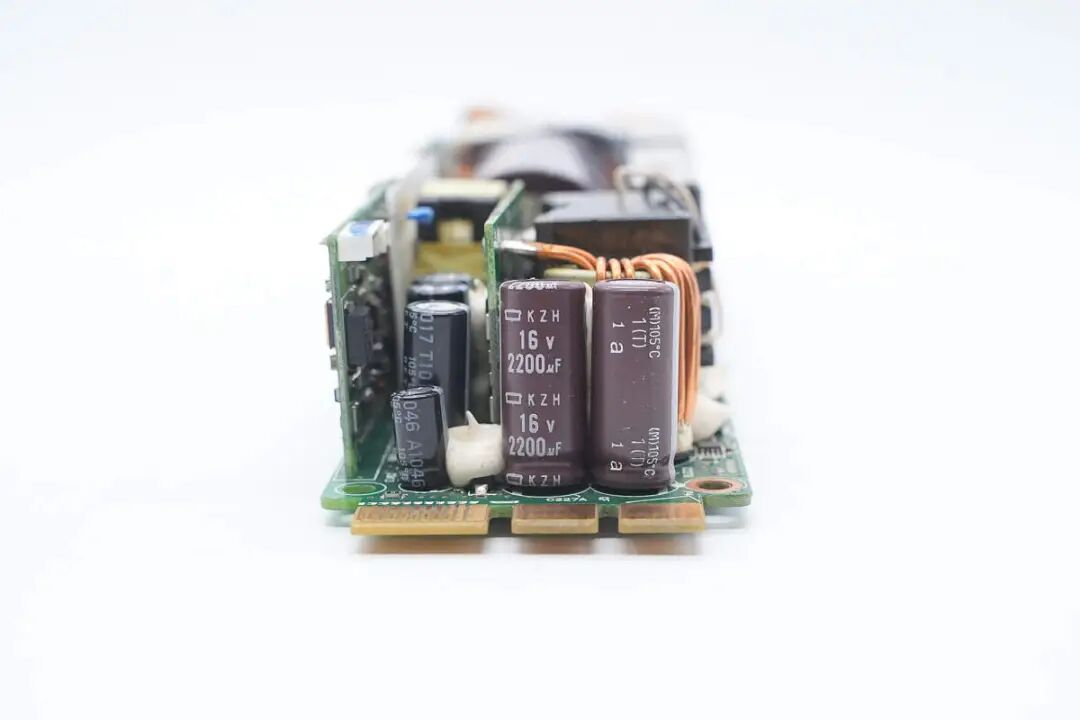

输出端设有滤波电容。

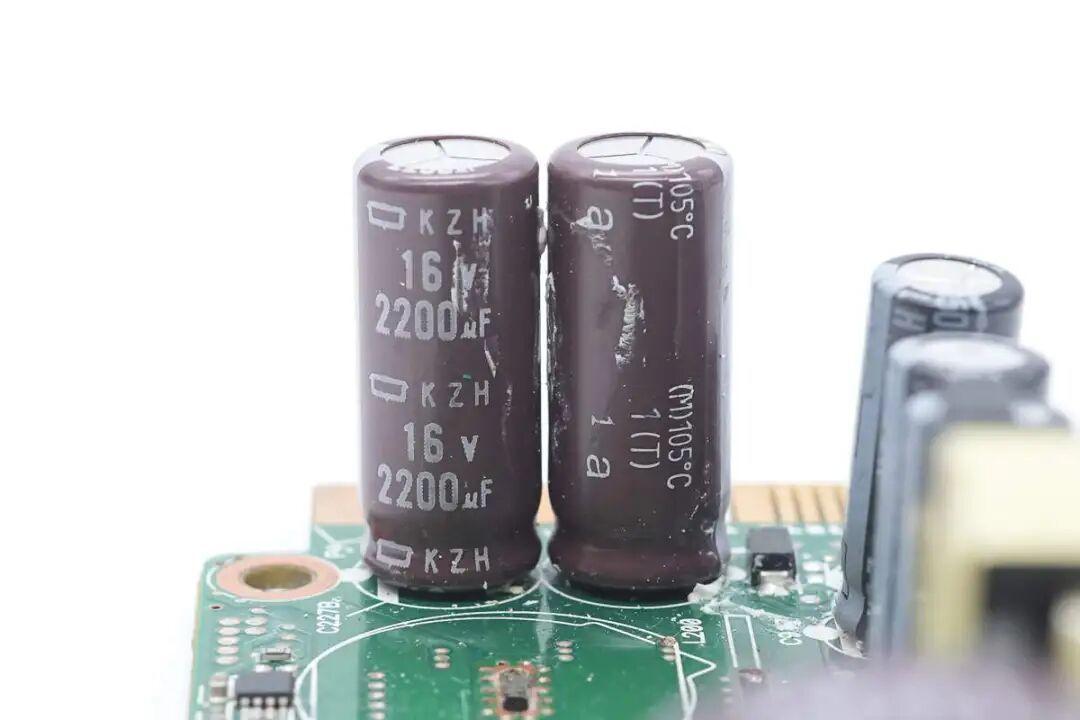

滤波电容来自贵弥功，规格为16V2200μF。

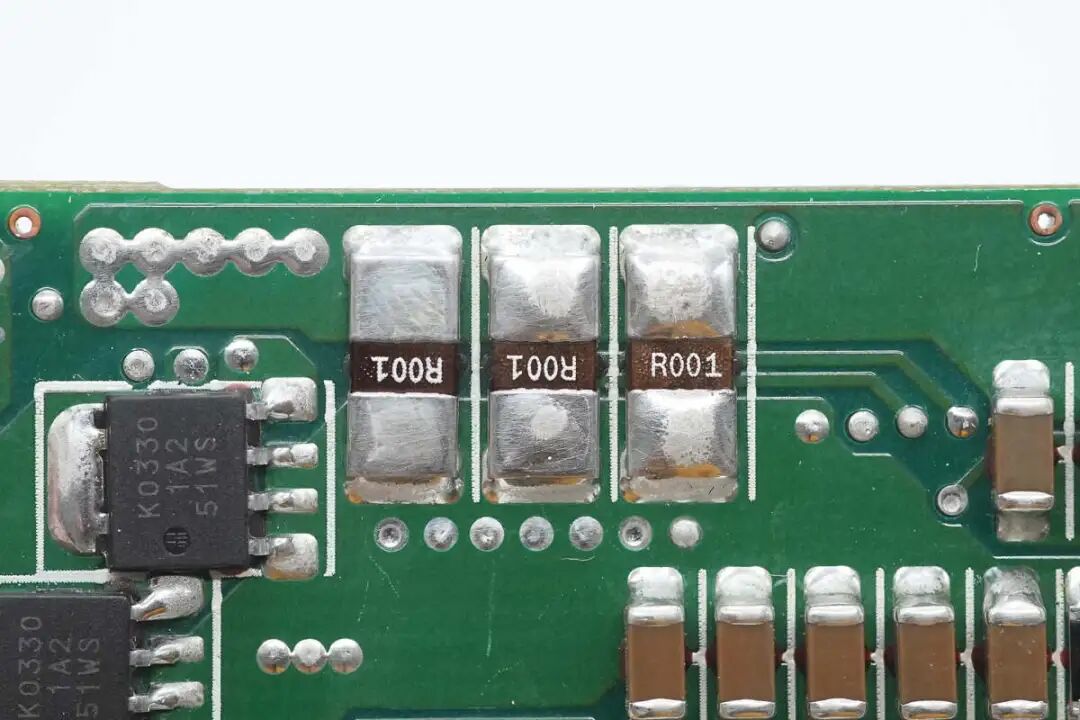

三颗1mΩ取样电阻用于检测输出电流。

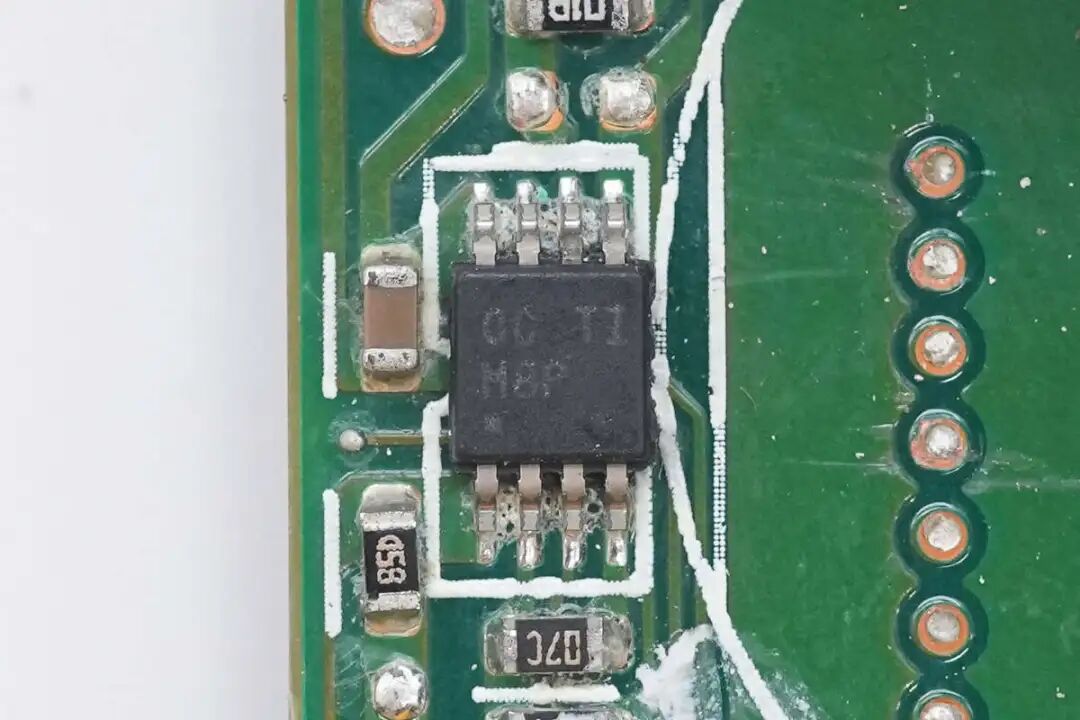

电压比较器来自德州仪器，丝印M8P，型号LM393A，为工业级双通道精密差分比较器，采用VSSOP8封装。
输出控制管来自瑞萨，型号RJK0330DPB-01，NMOS，耐压30V，导阻2.1mΩ，采用LFPAK封装。

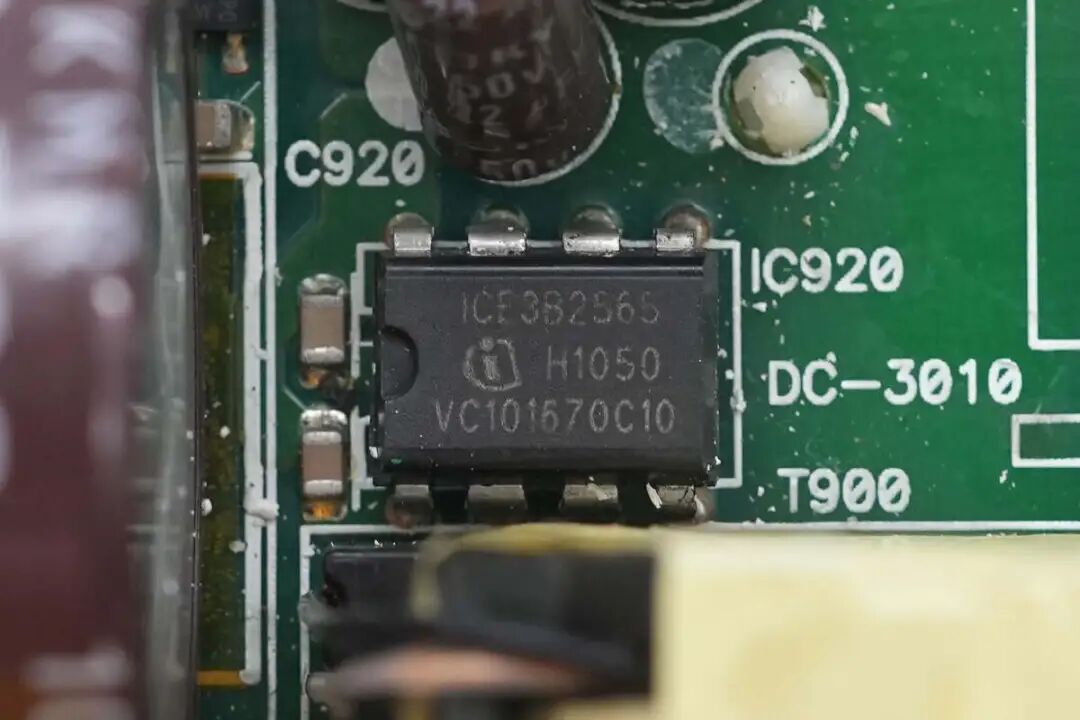

待机电源芯片来自英飞凌，型号ICE3B2565，芯片内部集成650V耐压开关管和高压启动电路，采用DIP8封装。

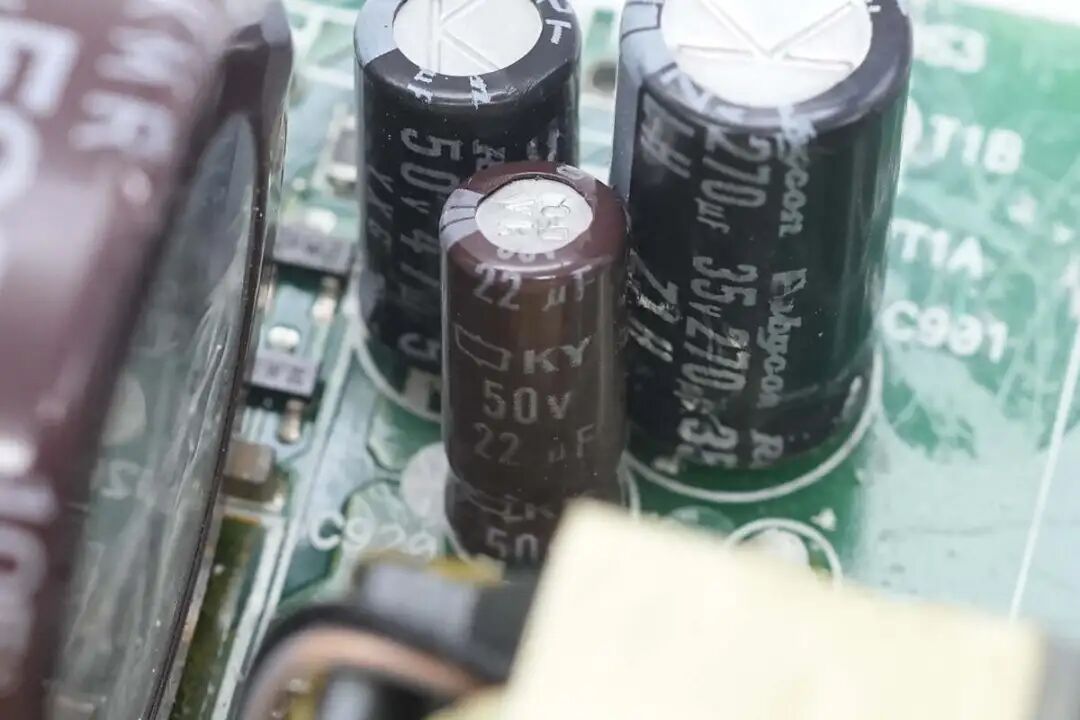

滤波电容来自贵弥功，规格为50V22μF。
滤波电容来自红宝石，规格为50V47μF。

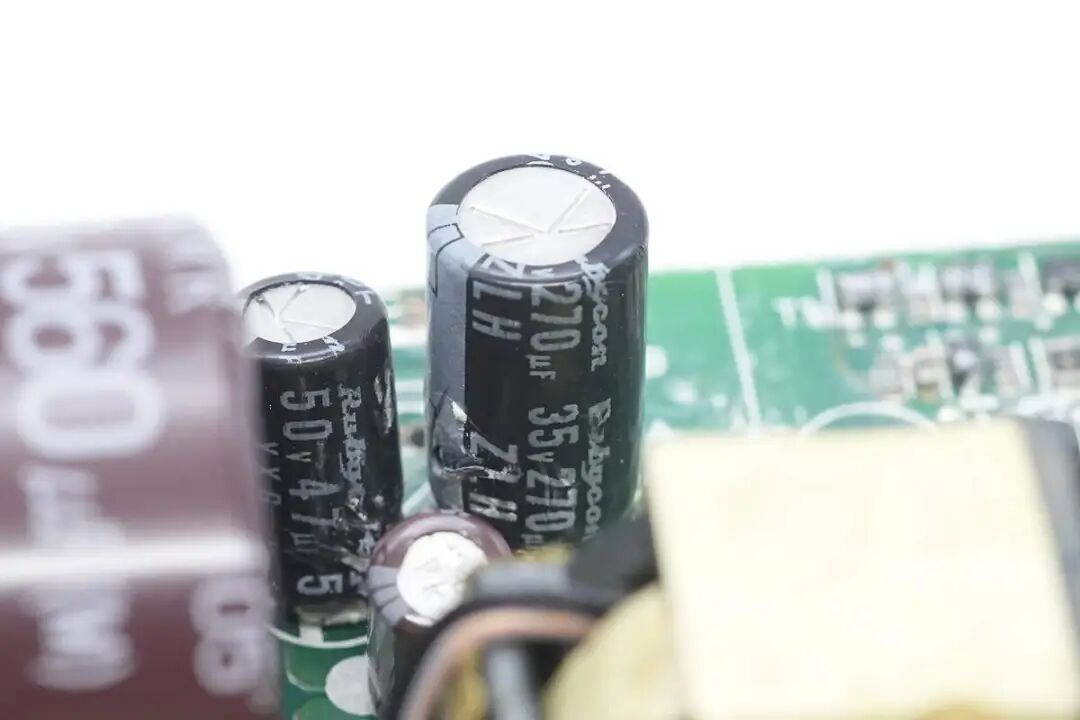

另一颗滤波电容规格为35V220μF。
稳压芯片来自安森美，型号MC7812C，支持35V输入电压，输出电压为12V，输出电流1A，采用DPAK-3封装。

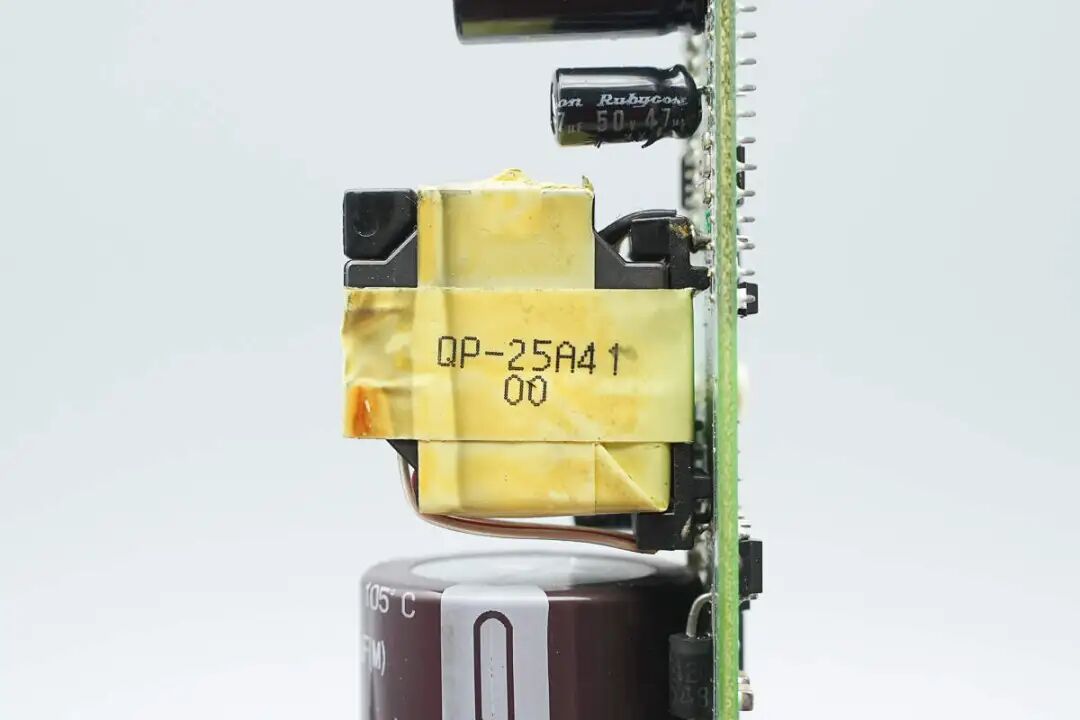

待机电源变压器特写。

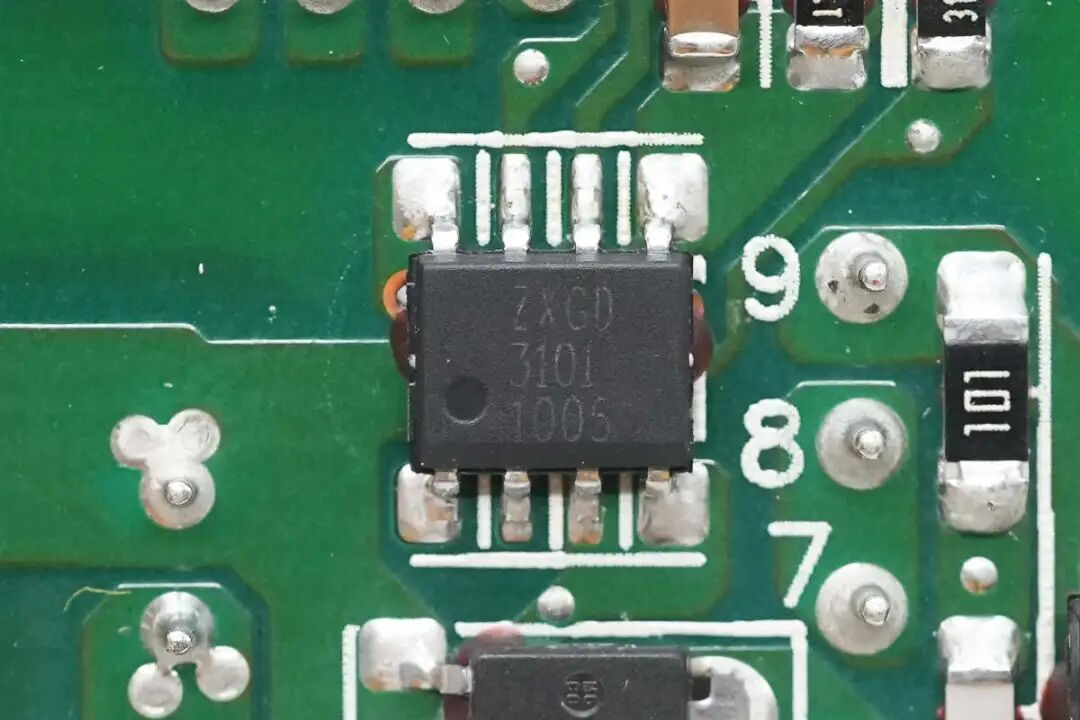

同步整流控制器来自达尔，型号ZXGD3101N8，支持反激和LLC应用，支持DCM，CrCM和CCM工作模式，支持5-15V供电电压范围，采用SO-8封装。
同步整流管来自瑞萨，型号HAT2173H，NMOS，耐压100V，导阻12mΩ，采用LFPAK封装。
滤波电容规格为50V47μF。

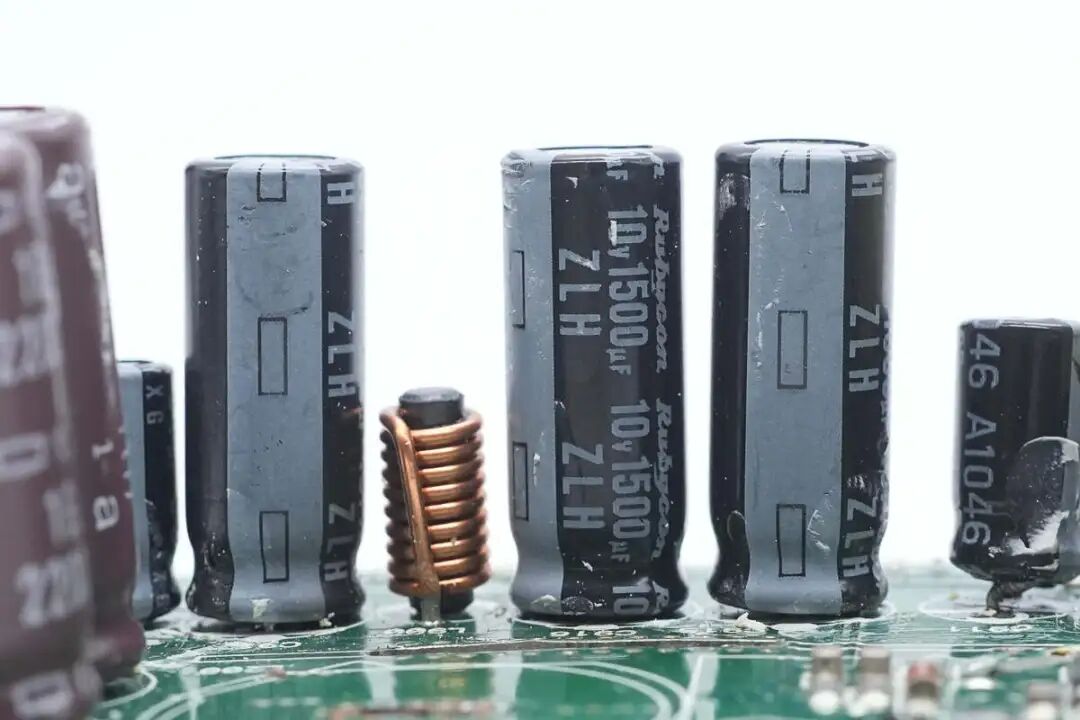

三颗滤波电容来自红宝石，规格为10V1500μF。

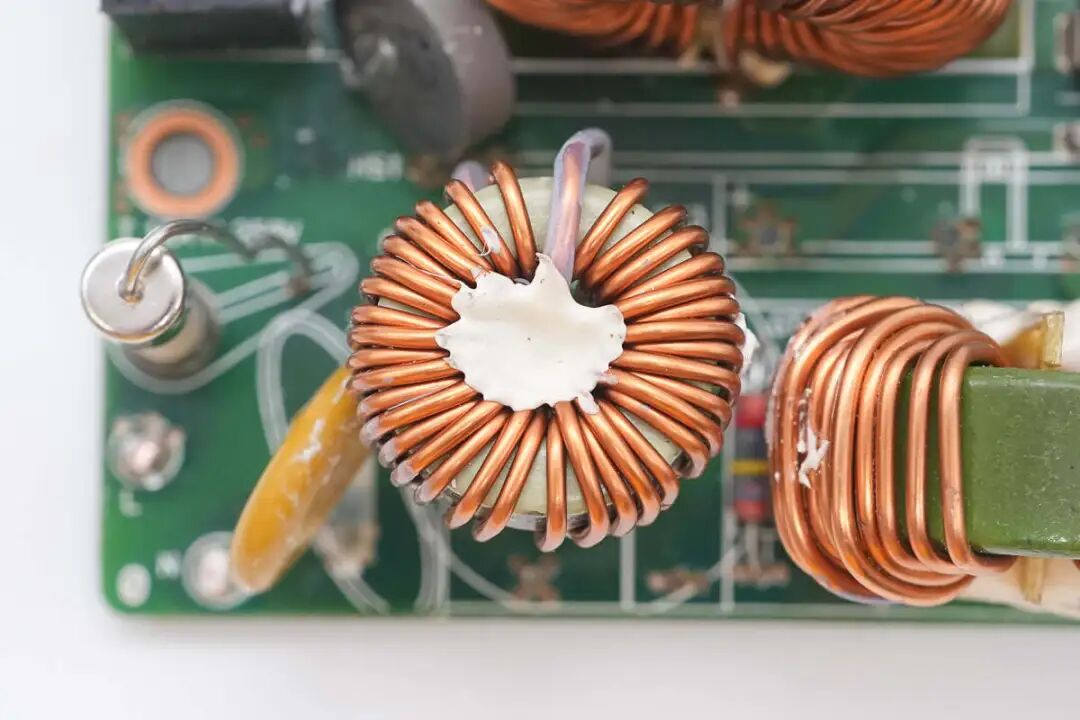

滤波电感采用漆包线绕制。
滤波电容规格为50V47μF。
定时器来自德州仪器，型号NE555，为单精度计时器，支持5-15V工作电压范围，采用SOIC-8封装。

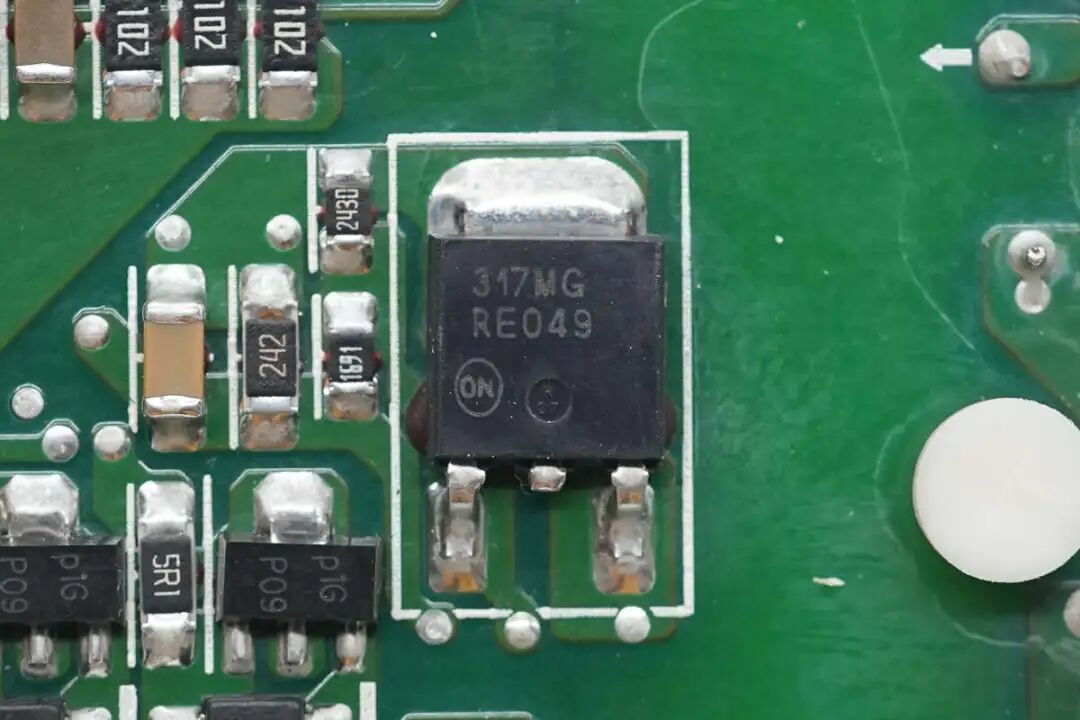

稳压芯片来自安森美，型号LM317M，支持1.2-37V输入电压，输出电流500mA，采用DPAK封装。

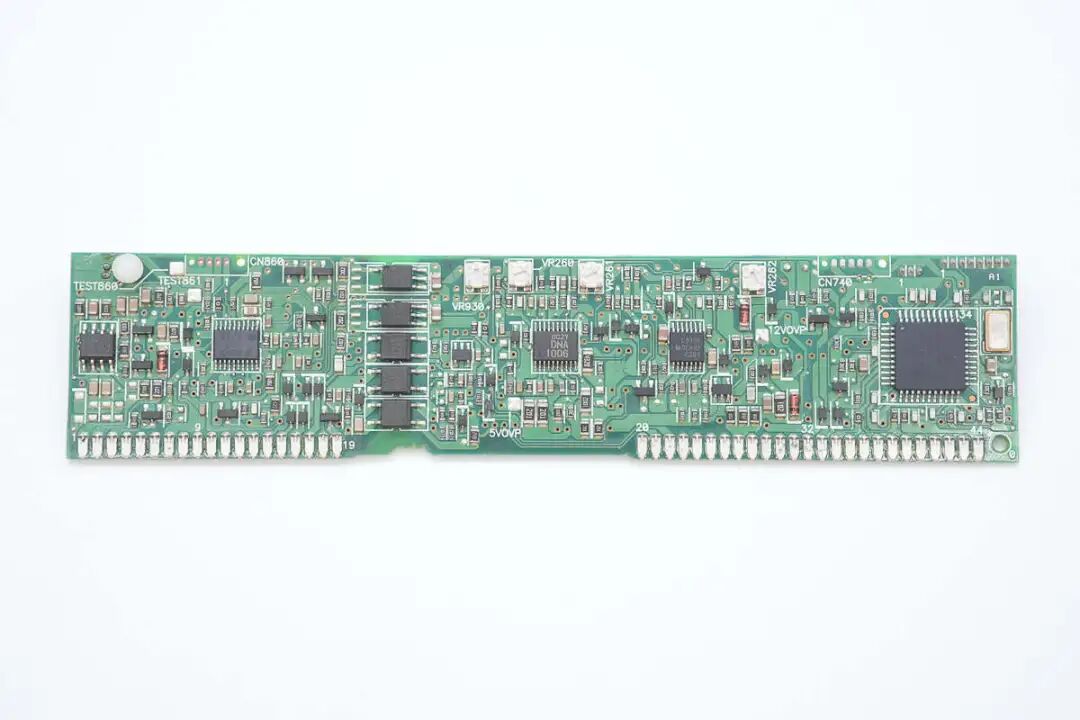

控制板外侧设有PFC控制器，MCU，隔离光耦，中间位置设有管控芯片，电压比较器，右侧设有MCU。

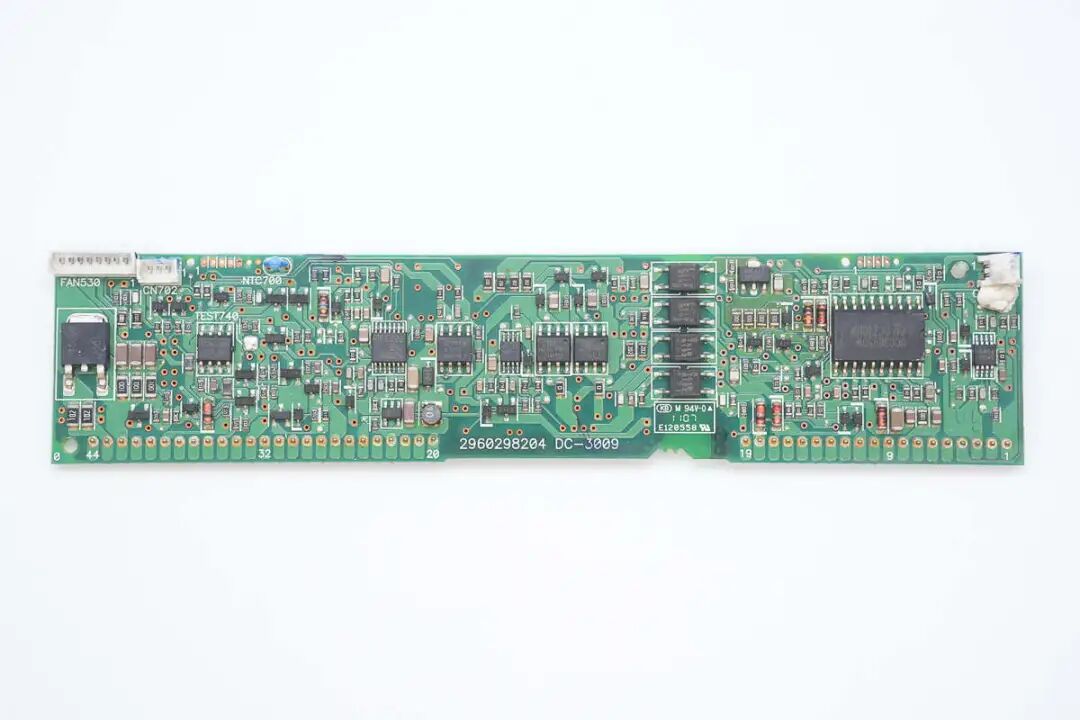

另一面设有开关管，存储器，运放，中间位置设有驱动器，右侧设有隔离光耦和移相全桥控制器。

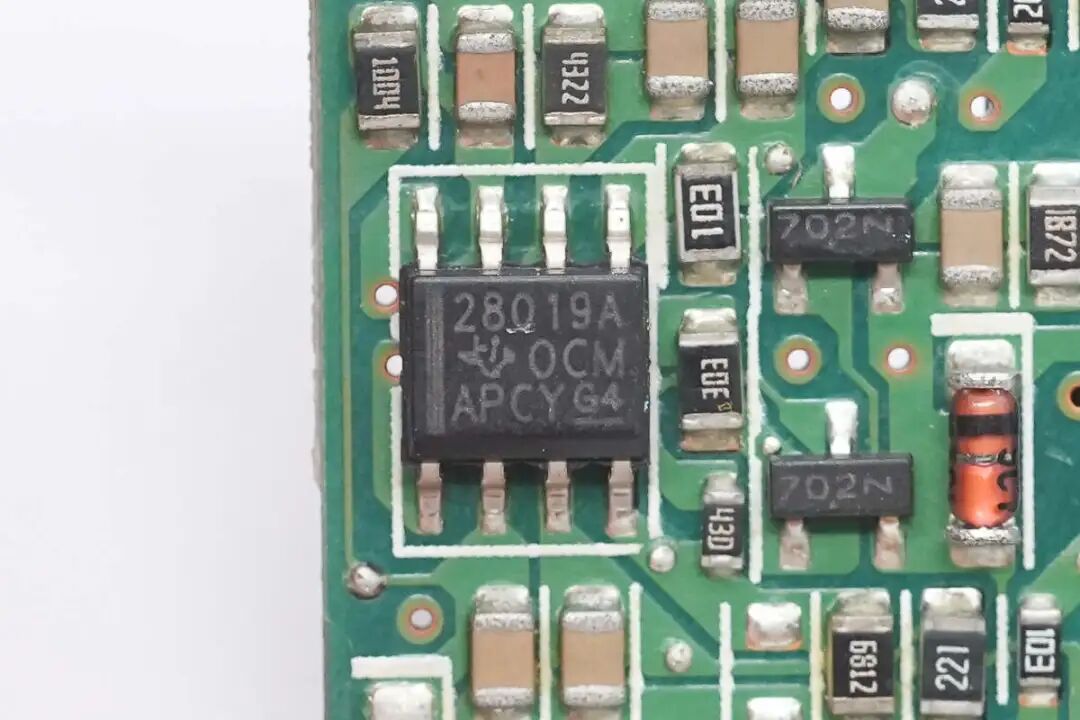

PFC控制器来自德州仪器，型号UCC28019A，具备增强启动和瞬态响应功能，为CCM运行模式，开关频率为65kHz，具备逐周期峰值电流限制和开关检测，具备低功耗待机模式，采用SOIC8封装。

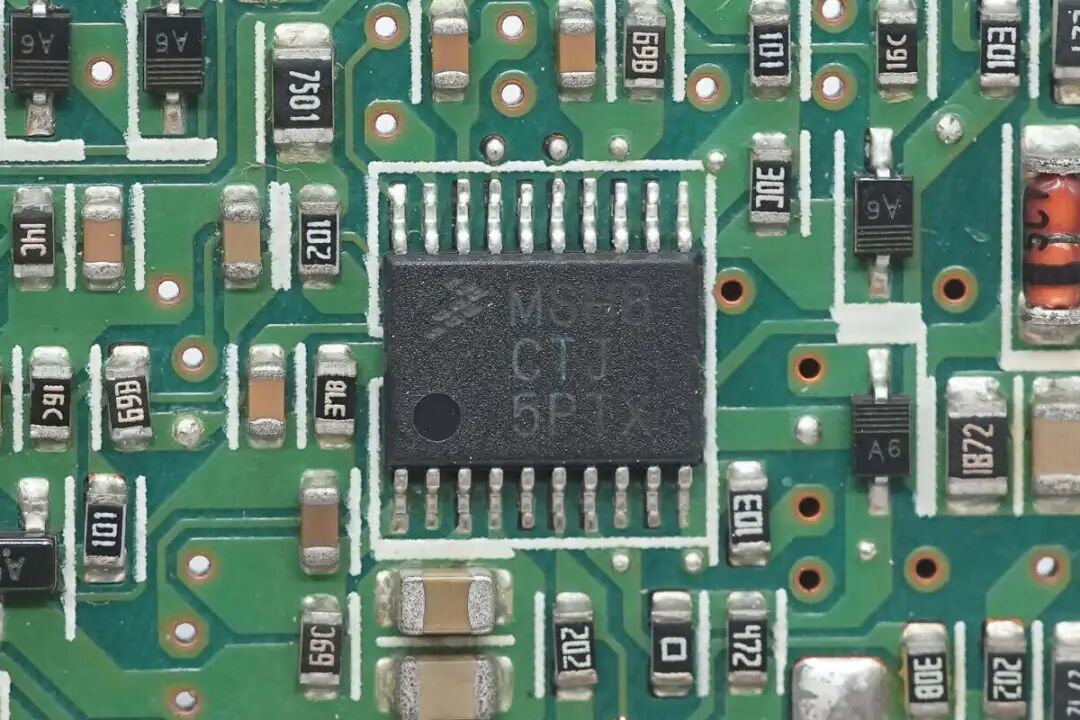

MCU来自恩智浦，丝印MSH8CTJ，型号MC9S08SH8CTJ，芯片内置HCS08 8位微处理器，内置8KB FLASH和512字节RAM，采用TSSOP20封装。
移相全桥控制器来自德州仪器，型号UCC3895DW，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用SOIC20封装。
双运放来自意法半导体，丝印K404，型号LM358AST，为通用双路运算放大器，用于PFC电流采样放大，采用MiniSO8封装。

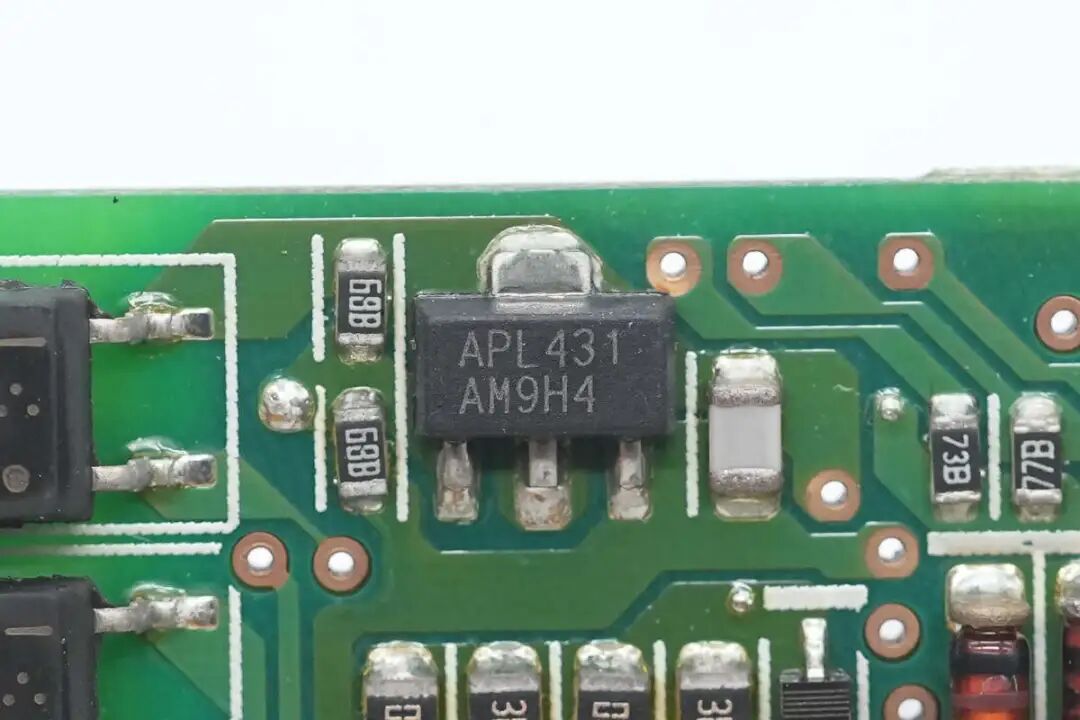

电压基准来自茂达，型号APL431，参考电压2.5V，采用SOT-89封装。

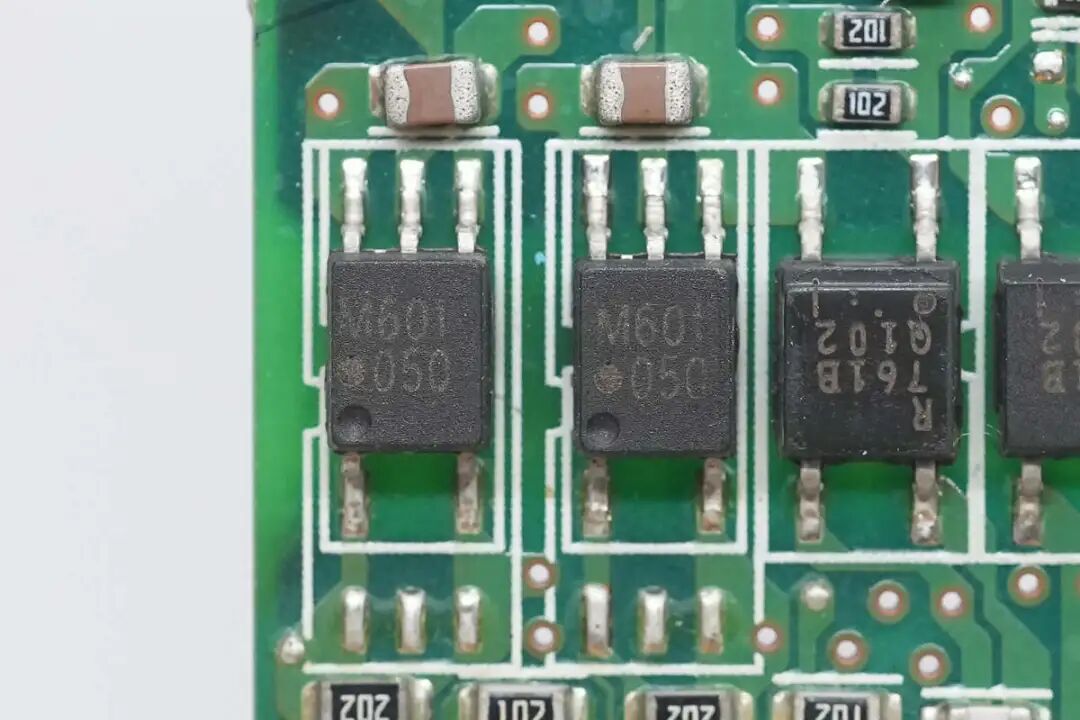

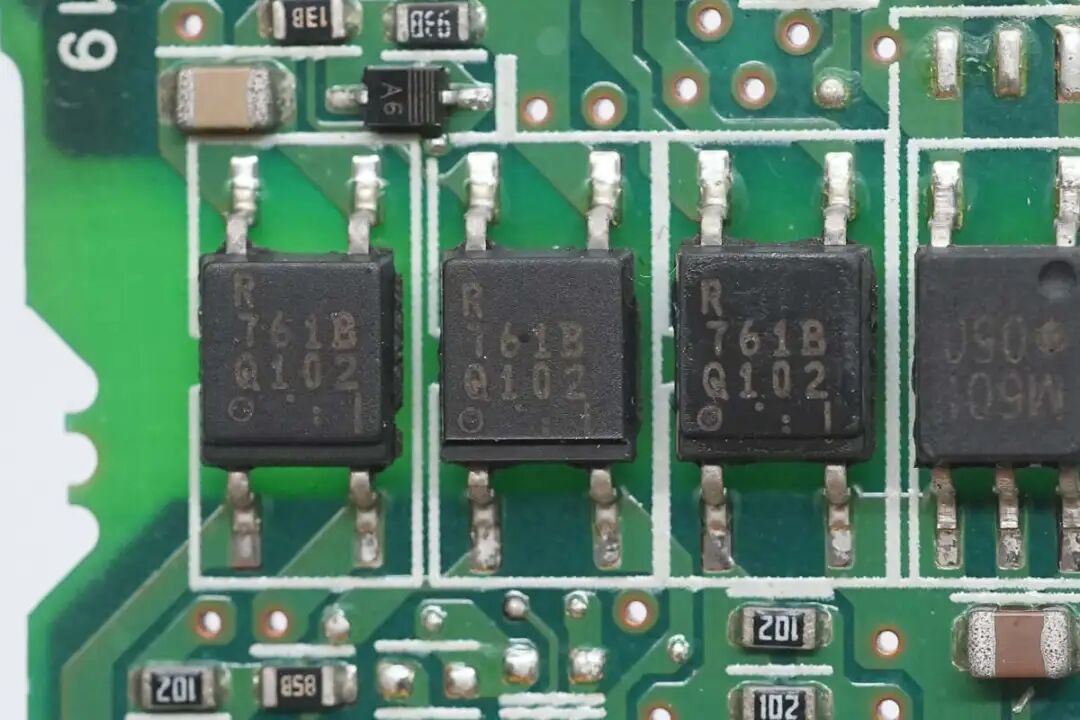

两颗丝印M601的光耦用于同步整流控制信号隔离。
瑞萨PS2761B光耦用于初次级隔离通信。

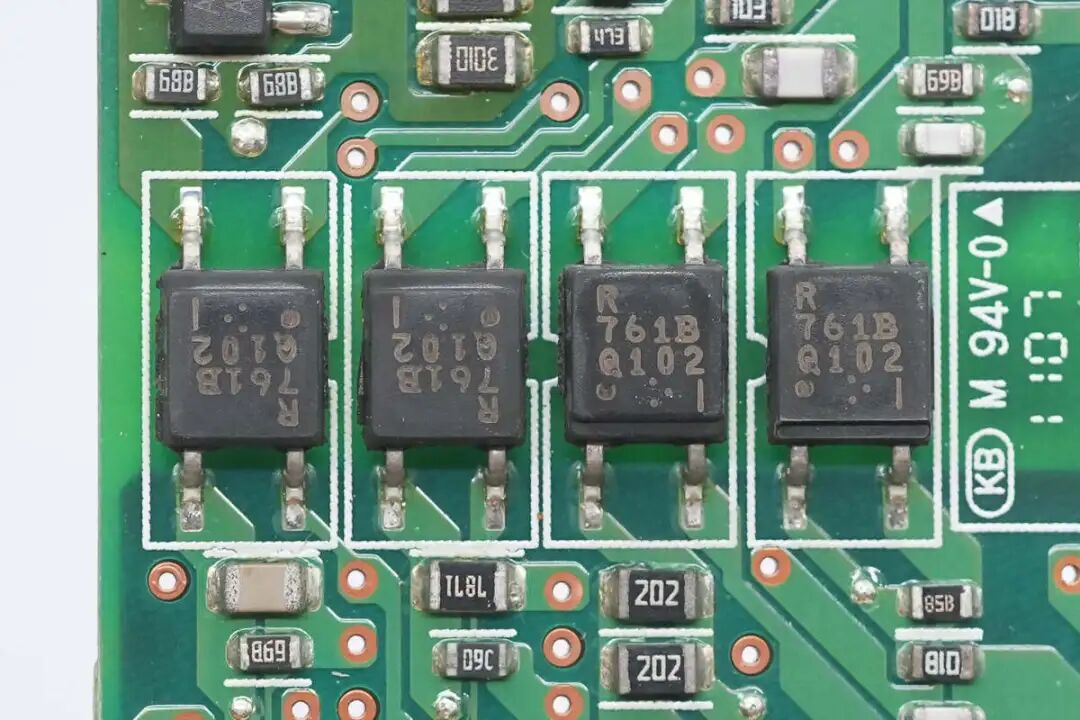

背面还设有4颗同型号的光耦。
主控MCU来自微芯科技，型号PIC18F4525，芯片内置48KB FLASH和3968字节 SRAM，具备10位ADC，具备SPI和I2C通信接口，采用44-Pin TQFP封装。
芯片外置10.000MHz时钟晶振。

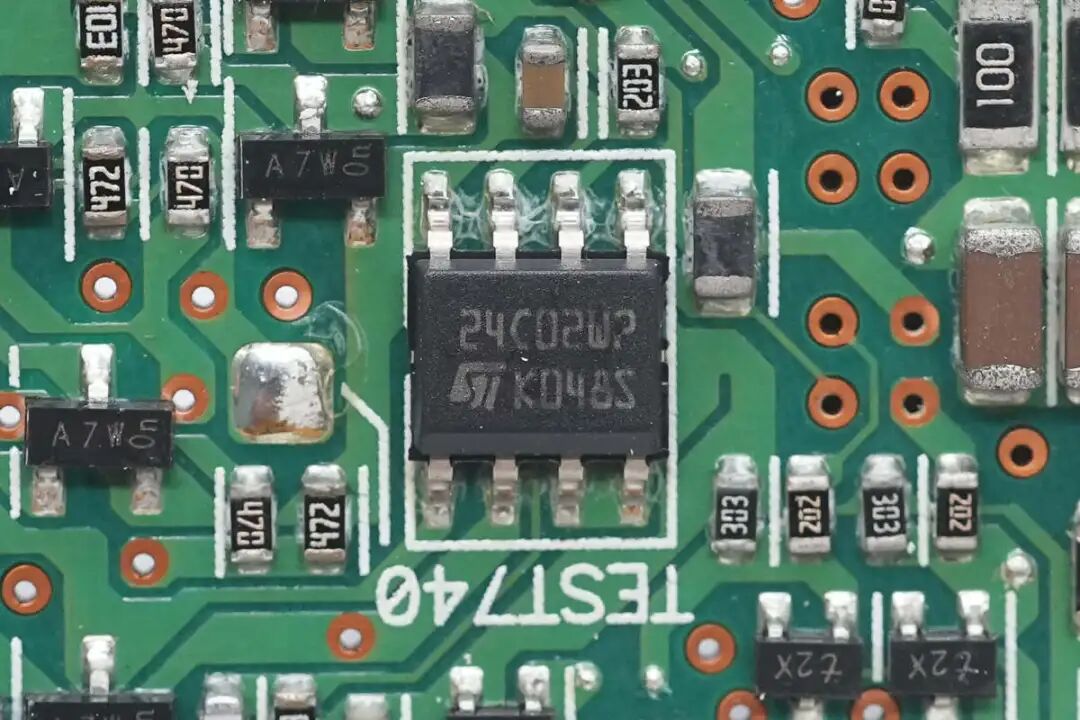

存储器来自意法半导体，型号M24C02，容量为256字节，支持2.5-5.5V工作电压，采用SO8N封装。

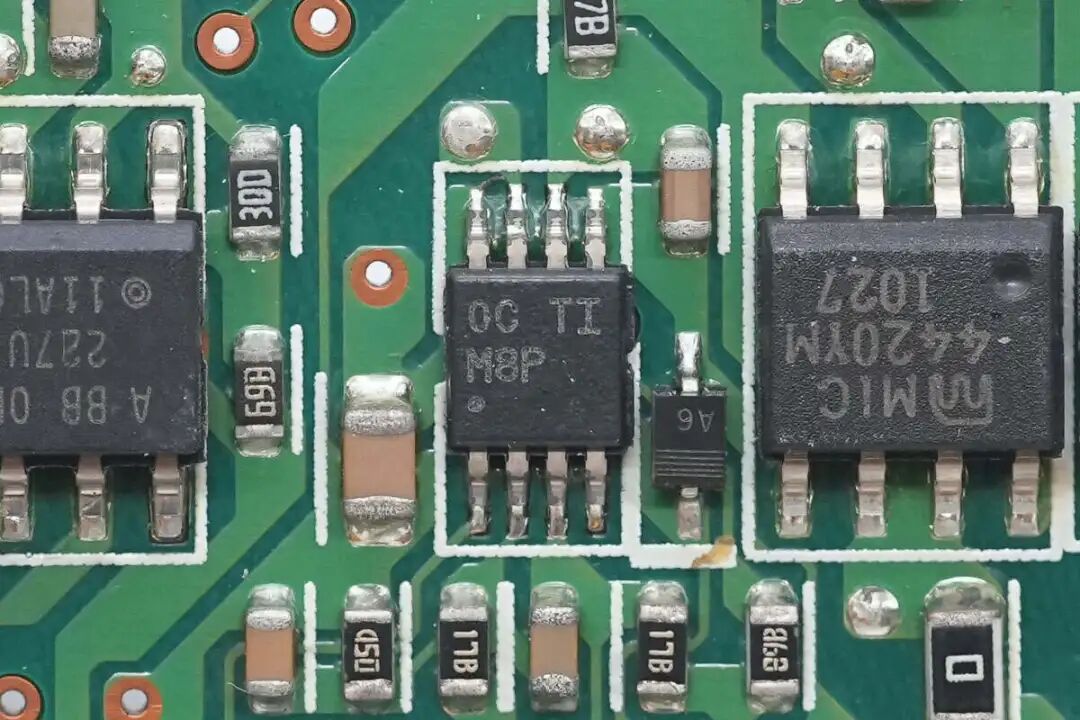

同步整流管驱动器来自微芯科技，型号MIC4420，是一颗6A峰值输出电流的低侧栅极驱动器，支持4.5-18V工作电压，采用SOIC-8封装。
电压比较器来自德州仪器，丝印M8P，型号LM393A，为工业级双通道精密差分比较器，采用VSSOP8封装。
运放来自德州仪器，型号OPA227，为高精度，低噪声运算放大器，支持±2.5-±18V电源电压范围，采用SOIC8封装。

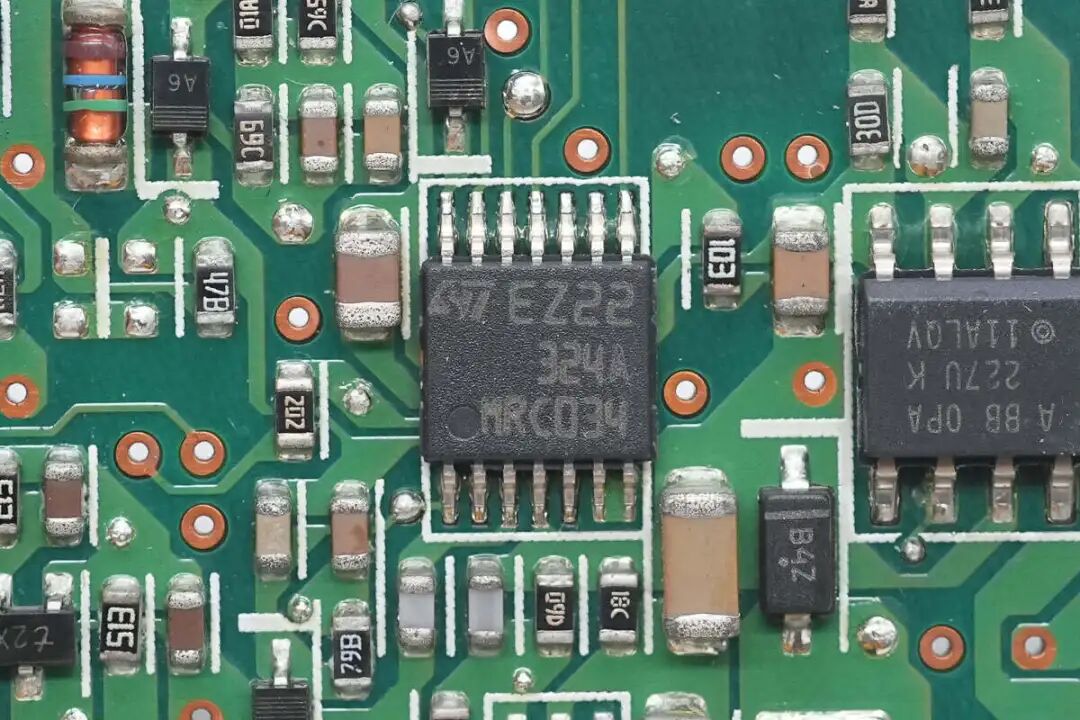

运放来自意法半导体，型号LM324A，为低功耗，低输入偏置电流四运放，采用TSSOP14封装。

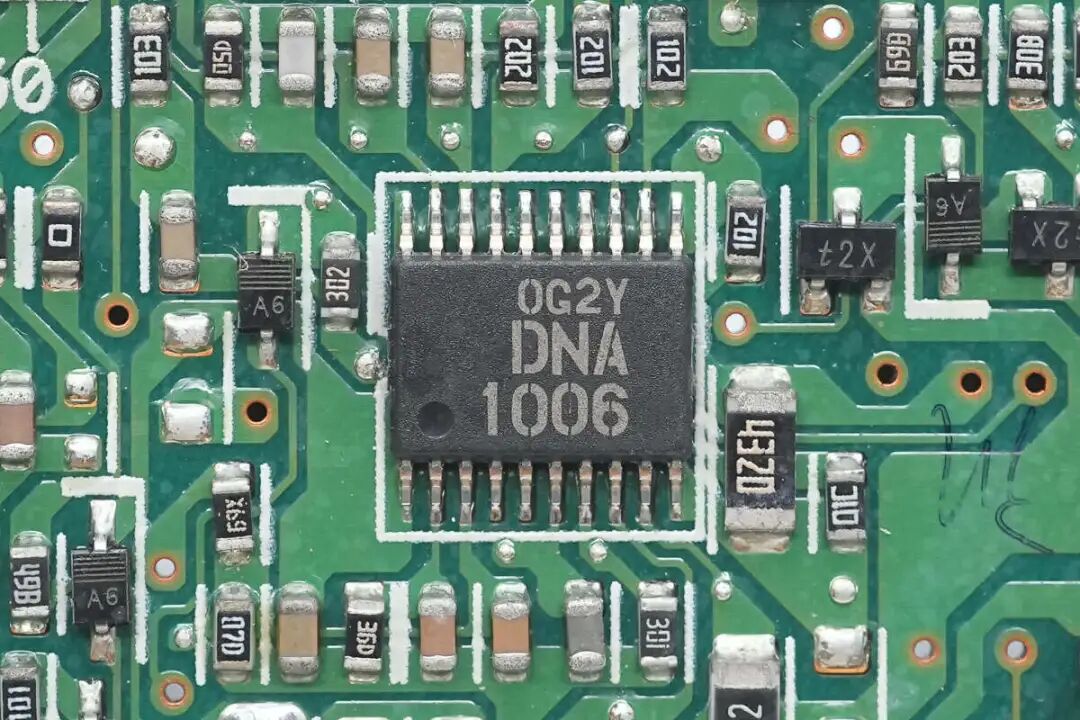

电源管控芯片丝印DNA1006，采用TSSOP20封装。

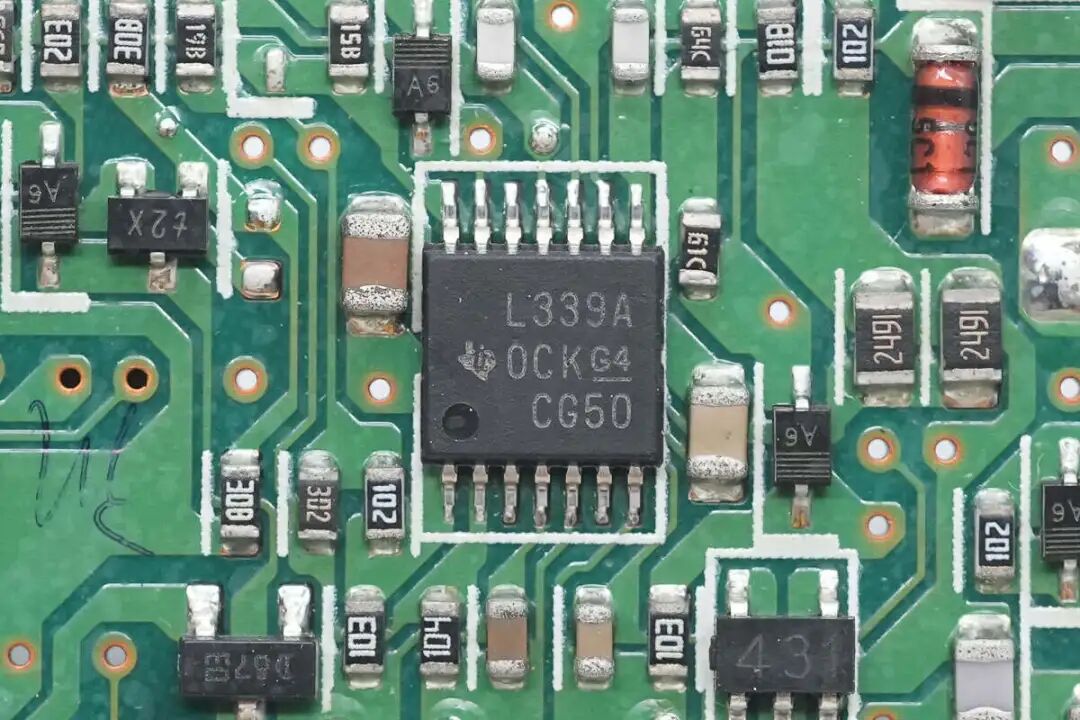

电压比较器来自德州仪器，型号LM339A，为精密四路差分比较器，采用TSSOP14封装。
升压芯片来自微芯科技，丝印SHAA，型号MIC2288，芯片支持2.5-10V输入电压，最高输出电压34V，开关电流1A，开关频率1.2MHz，采用TSOT23-5封装。

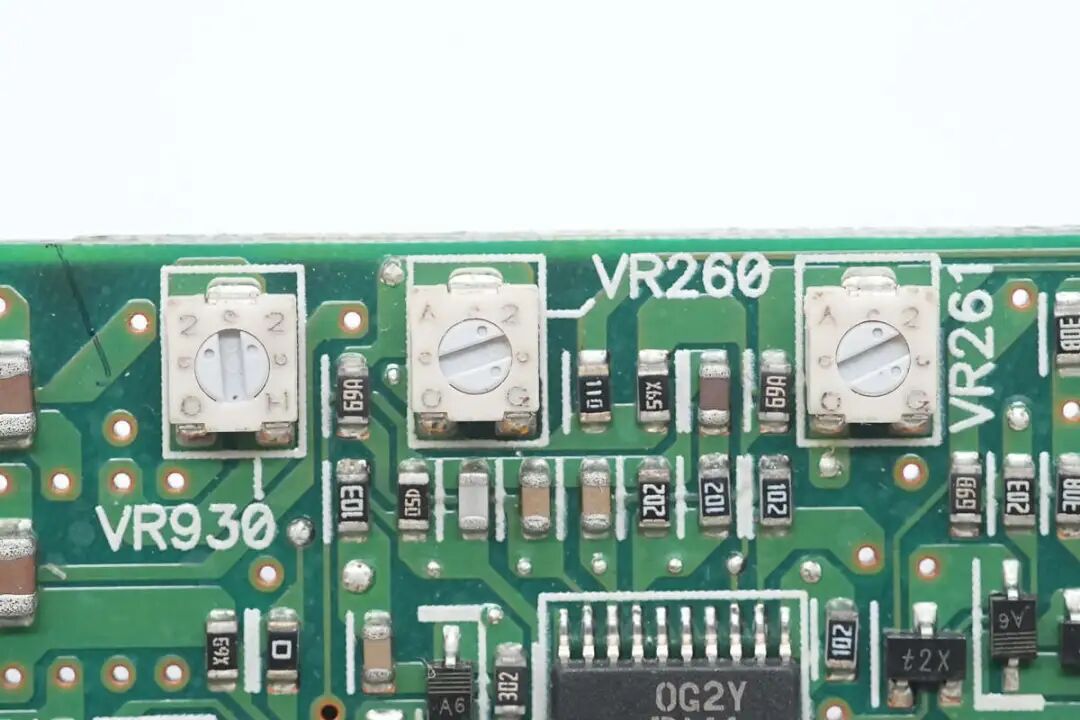

电位器用于保护点调节。
用于风扇控制的开关管来自安森美，型号MJD200，为NPN型三极管，规格为25V 5A，采用DPAK封装。
检测电源内部温度的热敏电阻特写。
连接热敏电阻的插座特写。

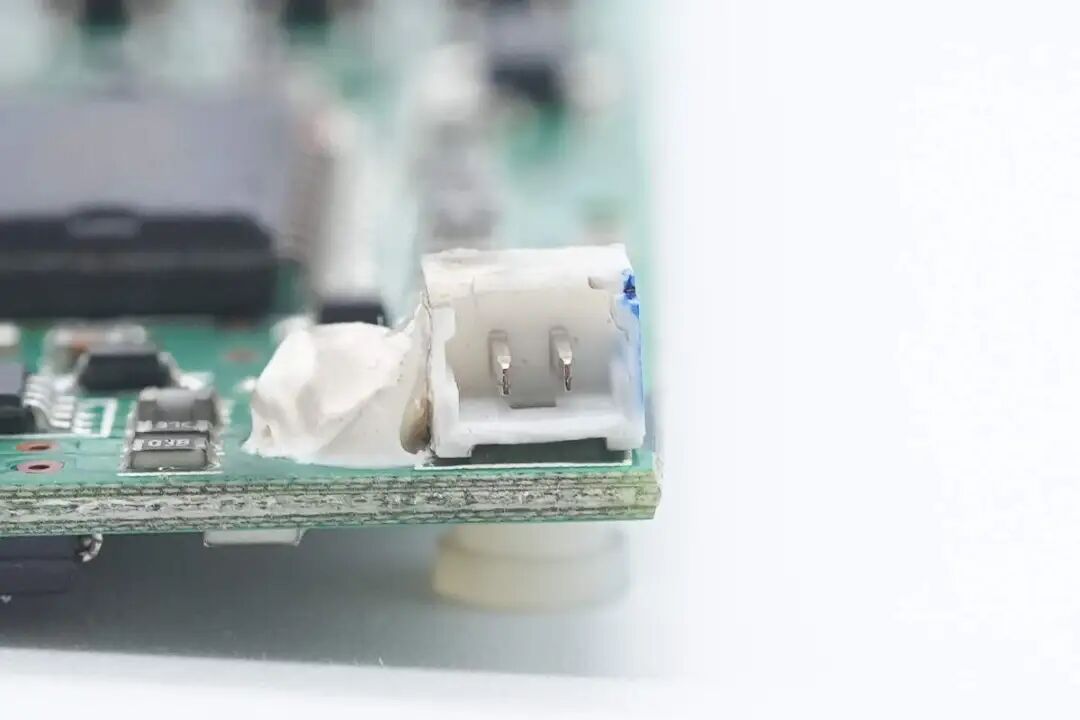

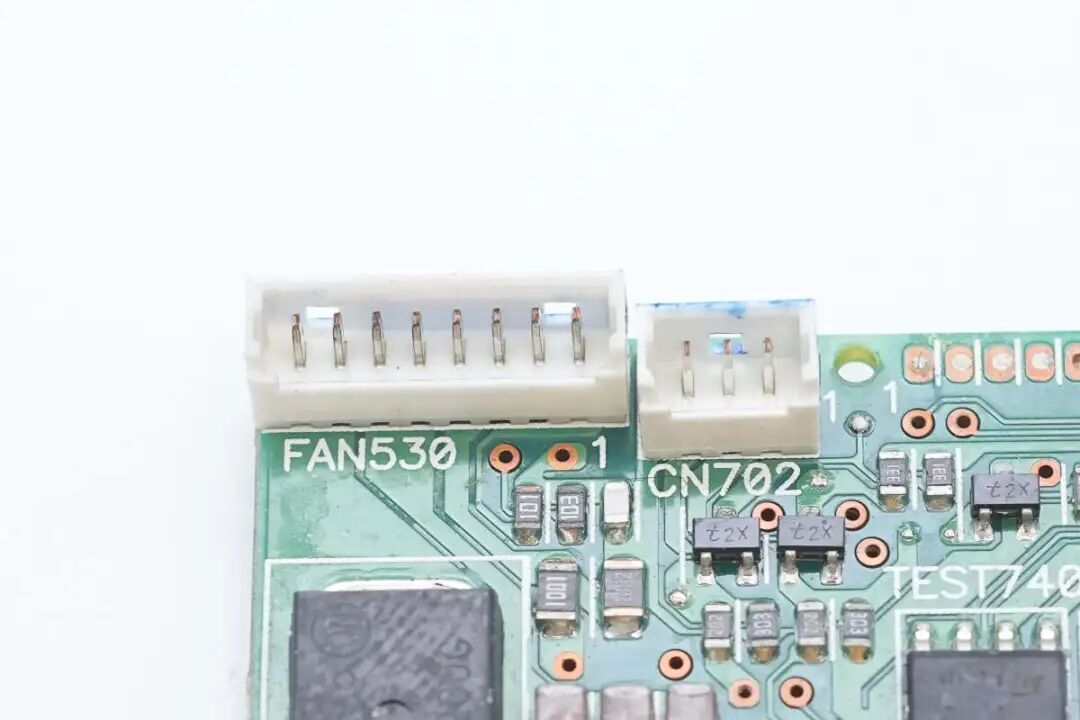

连接散热风扇和指示灯的插座特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上台达770W碳化硅服务器的核心器件清单，方便大家查阅。
台达这款服务器电源为热插拔设计，支持100-240V宽范围电压输入。电源额定输出电压为12V，输出电流62.5A，待机电源输出电压5V，输出电流4A。电源内部设有散热风扇，从输出侧吸入空气，从输出端吹出散热。输入端设有交流输入插座和指示灯，并设有提手，输出端设有金手指连接器。
充电头网通过拆解了解到，台达这款服务器电源采用PFC+移相全桥架构，内部控制芯片均来自德州仪器。PFC使用UCC28019A控制器，PFC开关管采用英飞凌SPP20N60C3，PFC整流管采用Wolfspeed CSD10060碳化硅二极管。
移相全桥控制器采用德州仪器UCC3895DW，搭配使用英飞凌SPA15N60CFD开关管，同步整流管采用英飞凌BSC047N08NS3 G，并使用意法半导体和微芯科技驱动器。待机电源芯片来自英飞凌，使用达尔同步整流控制器。电源内部使用日系电容滤波，做工用料扎实可靠。
