前言

充电头网此前已拆解过数十款服务器电源产品，在这些高功率、高压高频的电源平台中，我们注意到纳芯微的隔离驱动芯片出现频率颇高，已成为不少方案与整机厂的常用选择。相关器件目前已被铂科电子、长城、高斯宝、航嘉、鑫谷等多家厂商的服务器电源所采用，覆盖从 800W 到 3200W 的多档功率段。

纳芯微在隔离栅极驱动领域已形成较完整的产品矩阵：NSI6602 系列作为双通道隔离半桥驱动，面向高频功率级，主打高驱动能力、低延时并提供多种耐压与封装选择；同时配套 NSI6601 等单通道隔离驱动，支持分离上拉/下拉输出并具备高 CMTI；NSI6801 系列则采用光耦兼容输入形态，便于从传统光耦方案平滑升级，此外还有 NSI6651、NSI68515 等集成保护功能的智能隔离驱动。结合本次拆解盘点来看，服务器电源中最常见的仍是 NSI6602 系列。

接下来，充电头网将结合拆解与典型方案，对纳芯微隔离驱动芯片在服务器电源中的应用进行系统盘点，为行业读者提供更直观的参考。

纳芯微隔离驱动芯片在服务器电源中的应用盘点

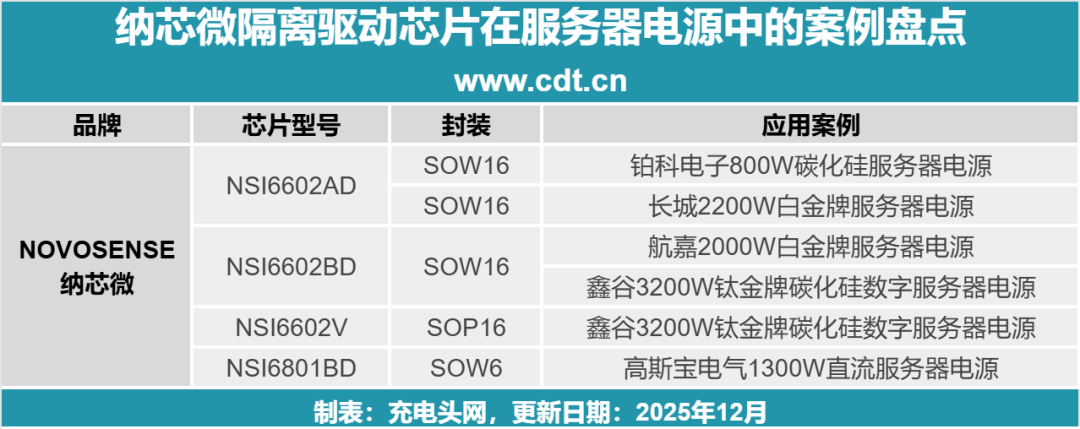

充电头网已将相关信息汇总成上表所示，可以看到纳芯微NSI6602系列应用最为广泛，已被铂科电子、长城、航嘉、鑫谷、高斯宝电气等多家厂商采用，覆盖 800W 到 3200W 多功率段，并且同时出现在碳化硅服务器电源、白金牌/钛金牌高效率平台等不同应用形态中，方案适配性和工程通用性较强。

接下来将详细介绍一下，并已在产品下方附上了对应的拆解报告，方便各位查阅与对照。

纳芯微NSI6602AD

纳芯微NSI6602AD，芯片内置隔离双通道栅极驱动器，具备5.7KVrms隔离能力，具备4A拉电流和6A灌电流能力，采用SOW16封装。

应用案例

铂科电子800W碳化硅服务器电源

铂科电子800W服务器电源型号为BCSE800AP-12E01，电源支持100~240V交流输入，额定输出电压为12V，输出电流为66.7A，待机电源输出为12V，额定输出电流3A。电源模块内置散热风扇，从输出侧吸入空气，从输入端吹出散热。

充电头网通过拆解了解到，铂科电子这款电源内置微芯科技控制器，PFC控制器型号为dsPIC33EP16GS202，搭配使用思瑞浦TPM27524驱动器。PFC开关管采用尚阳通SRC65R032FBS，碳化硅二极管采用三安半导体SDS065J010N3。

LLC控制器型号为dsPIC33EP64GS506，搭配使用纳芯微NSI6602D隔离驱动器，LLC开关管采用尚阳通SRC60R090BS。同步整流管采用华羿微HYG009N04LS1C2，通过纳芯微NSD1025-Q1进行驱动。

相关阅读：

1、

长城2200W白金牌服务器电源

长城2200W白金牌服务器电源型号为CRPS2200DLW，支持100-240W宽电压输入，输出电压为12V，具备白金牌转换效率。电源在220V输入下达到额定输出功率2200W，110V输入时输出功率为1100W。电源内置散热风扇，并设有C20插座。

充电头网通过拆解了解到，长城2200W白金牌服务器电源采用交错PFC+全桥LLC架构，PFC控制器和LLC控制器均来自德州仪器，采用UCD3138064+TMS320F28035PAG芯片组合。PFC开关管采用安森美FCH067N65S3，PFC整流管使用英飞凌IDH06G65C6碳化硅二极管。

LLC开关管采用威世SiHH070N60EF，通过纳芯微NSI6602AD隔离驱动器驱动。同步整流管采用威世SiR608DP，使用德州仪器UCC27524驱动。电源内部高压滤波电容来自红宝石，滤波固态电容来自尼吉康，辅助电源芯片来自英飞凌，内部做工扎实，用料可靠。

相关阅读：

1、

纳芯微NSI6602BD

纳芯微NSI6602BD，芯片内置隔离双通道栅极驱动器，具备4A拉电流和6A灌电流能力，采用SOW16封装。

应用案例

航嘉2000W白金牌服务器电源

航嘉这款白金服务器电源型号为HK2000B-S1，电源支持宽范围输入电压，额定输出功率为2000W。电源输入端设有品字接口用于连接电源线，设有LED灯指示运行状态。输出端设有PCB金手指，连接到服务器供电。电源内部设有散热风扇，从输出端吸入空气，从输入端吹出散热。

充电头网通过拆解了解到，航嘉这款服务器电源采用PFC+LLC架构，PFC控制器采用恩智浦MC56F81766V，搭配使用东微OSG65R038HZF开关管和意法半导体STPSC8H065D碳化硅二极管。LLC使用意法半导体STM32G474RCT6控制器，搭配使用意法半导体STW65N60DM6开关管。

PFC开关管采用圣邦SGM48000驱动器，LLC开关管采用纳芯微NSI6602BD隔离驱动器，同步整流管采用安森美FAN3225T驱动器，辅助电源芯片采用英飞凌ICE5QR1680AG。高压滤波电容来自万裕，滤波固态电容来自钰邦，变压器两侧焊接PCB，焊接同步整流管加强散热和载流。电源内部设计紧凑，做工用料扎实可靠。

相关阅读：

1、

鑫谷3200W钛金牌碳化硅数字电源

鑫谷这款钛金牌服务器电源型号为CRPS3200W-12V，电源支持宽范围输入电压，额定输出功率为3200W。电源额定输出电压为12.2V，额定输出电流262.3A，待机电源输出电压为12V，额定输出电流3A。电源模块内置散热风扇，从直流输出端吸入空气，从交流输入端吹出散热。

充电头网通过拆解了解到，鑫谷这款电源采用德州仪器全数字控制方案，内置两颗TMS320F280039C-Q1 DSP芯片用于图腾柱PFC和全桥LLC控制。其中交错式图腾柱PFC使用英飞凌IMT65R083M1H碳化硅MOS管搭配IPT60R040S7开关管，通过纳芯微NSI6602V隔离驱动器进行驱动。

全桥LLC使用英飞凌IPT60R045CFD7开关管，使用纳芯微NSI6602BD隔离驱动器，同步整流管采用ISC015N04NM5，使用德州仪器UCC27517驱动器。待机电源使用英飞凌ICE5AR0680AG开关电源芯片，搭配芯源系统MP6908同步整流器。高压滤波电容来自红宝石，输出滤波电容来自贵弥功，电源内部通过小板焊接，充分利用空间，做工用料扎实可靠。

相关阅读：

1、

纳芯微NSI6602V

纳芯微NSI6602V，为纳芯微第二代高可靠性隔离式双通道栅极驱动器，具备6A拉电流和8A灌电流能力，具备25nS典型传播延迟，采用SOP16封装。

应用案例

鑫谷3200W钛金牌碳化硅数字电源

鑫谷这款钛金牌服务器电源型号为CRPS3200W-12V，电源支持宽范围输入电压，额定输出功率为3200W。电源额定输出电压为12.2V，额定输出电流262.3A，待机电源输出电压为12V，额定输出电流3A。电源模块内置散热风扇，从直流输出端吸入空气，从交流输入端吹出散热。

充电头网通过拆解了解到，鑫谷这款电源采用德州仪器全数字控制方案，内置两颗TMS320F280039C-Q1 DSP芯片用于图腾柱PFC和全桥LLC控制。其中交错式图腾柱PFC使用英飞凌IMT65R083M1H碳化硅MOS管搭配IPT60R040S7开关管，通过纳芯微NSI6602V隔离驱动器进行驱动。

全桥LLC使用英飞凌IPT60R045CFD7开关管，使用纳芯微NSI6602BD隔离驱动器，同步整流管采用ISC015N04NM5，使用德州仪器UCC27517驱动器。待机电源使用英飞凌ICE5AR0680AG开关电源芯片，搭配芯源系统MP6908同步整流器。高压滤波电容来自红宝石，输出滤波电容来自贵弥功，电源内部通过小板焊接，充分利用空间，做工用料扎实可靠。

相关阅读：

1、

纳芯微NSI6801BD

纳芯微NSI6801BD是一颗单通道兼容光耦输入的隔离式栅极驱动器，支持IGBT，MOS和GaN应用，具备5A的峰值拉灌电流，采用SOW6封装。

应用案例

高斯宝电气1300W直流服务器电源

高斯宝电气1300W服务器电源型号为G1232-1300WND，为LVDC系列，支持-48V电池PACK输入。电源额定输出电压12V，输出电流为108A，待机电源输出电压为12V，额定输出电流2.1A。电源模块内置散热风扇，从输出侧吸入空气，从输入端吹出散热。电源输入端设有直流电源插座，并设有防反接设计。

充电头网通过拆解了解到，这款电源内部使用意法半导体STM32F334R8T6 MCU用于升压和LLC控制。升压开关管采用新洁能NCEP025F90T，通过英飞凌2EDN7524F进行驱动，并使用三安半导体SDS120J010C2碳化硅二极管整流。LLC开关管采用意法半导体STW48N60DM2，使用纳芯微NSI6801BD隔离驱动器。

充电头网总结

充电头网通过整理历年的拆解案例发现，纳芯微的隔离驱动芯片已成功打入铂科、长城、高斯宝、航嘉、鑫谷等知名电源厂商的供应链，广泛应用于800W至3200W等不同功率段的服务器电源中。这些芯片凭借优秀的隔离耐压性能和强大的驱动能力，在PFC级和LLC级电路中均有出色表现，能够高效驱动各类硅基MOSFET及碳化硅功率器件。
