前言

近期，充电头网拿到一款SynQorACuQor系列医疗级AC-DC电源模块AQ0400MU12EACFD。该模块支持100~240Vac宽电压输入，集成有源PFC，功率因数可达0.98以上，并可输出直流48V ，连续输出功率400W，同时具备5秒瞬态500W的输出能力，适合作为设备内部电源砖提供稳定的大功率直流供电基础。

与传统严格恒压电源不同，该方案采用半稳压输出特性，具备随负载下垂的母线输出曲线，天然利于并联均流与系统级扩功率。此外，该电源模块还提供5V待机电源、AC/DC Power Good、远程使能以及风扇控制/状态等信号接口，便于整机实现上电时序、告警与热管理联动。接下来，充电头网将对这款电源模块的的器件用料带来系统解析，带来更直观的方案亮点参考。

SYNQOR AQ0400MU12EACFD电源板方案解析

这款电源模块隶属SynQor ACuQor系列带有源 PFC的医疗级AC/DC电源，支持85–264Vrms 宽范围交流输入。该电源模块可实现400W持续输出、5s 500W 瞬态输出，且在400W 满载条件下效率最高可达 91%，同时具备 >0.98功率因数、低纹波与完善的 过流/过压/过温保护，并提供 5V@50mA 待机电源与AC/DC Power Good、远程使能等系统接口，便于整机做上电时序与状态监控。

从外观结构看，该模块采用双板堆叠+支柱固定的高功率密度形态，上层板右侧接针为AC输入，左侧插槽为DC输出。正面可见居中的主动风扇与导风结构，配合板上磁性器件与高压储能电容，形成清晰的进/出风散热路径；背面则集中布置控制与驱动/检测电路，利于实现风扇调速、保护与信号输出。

侧面视角能直观看到上下板之间的间隙与走线分层，有助于隔离安全与EMC布局。接口方面，模块使用多针输出端子并行承载主电流，同时预留 FAN_GOOD、AC/DC_POWER_GOOD、REMOTE_ENABLE等信号脚位，因此它适合用作医疗设备与工业设备的板级电源前端/中间母线电源，例如监护/影像/治疗设备、实验室仪器、工业控制与通信设备等对低漏电、EMC、隔离与可靠性要求较高的场景。

该电源一侧的插槽为电源直流输出接口。

通过电源模块贴纸可见，该电源模块实际型号以及输入输出信息。

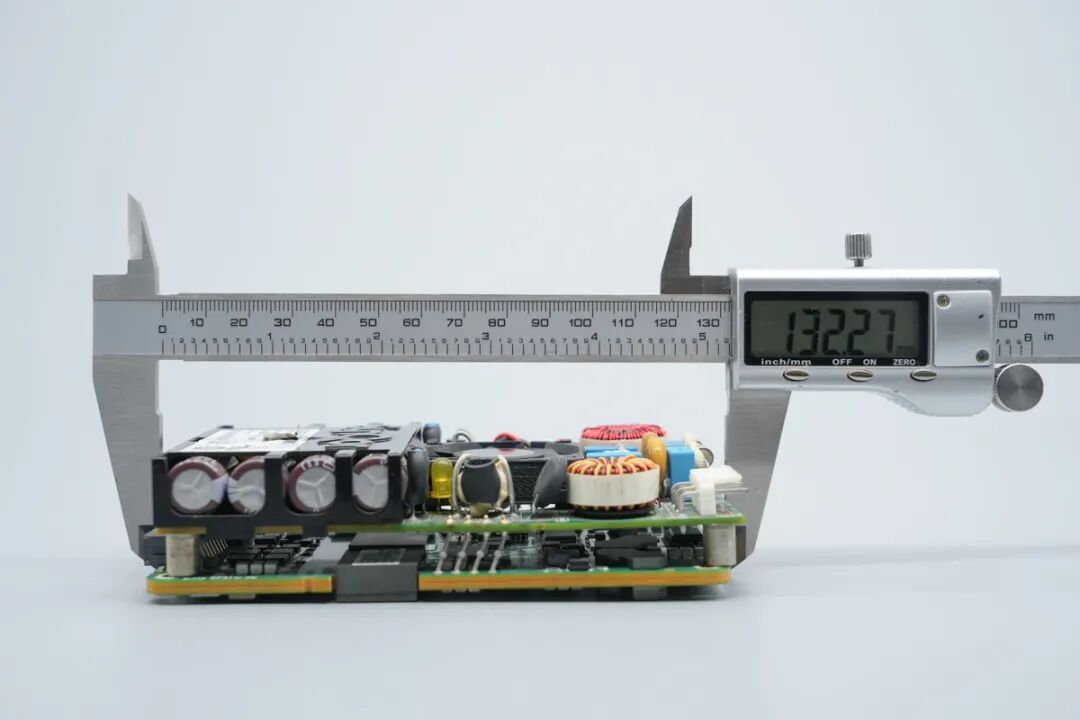

产品整体长度为132.27mm。

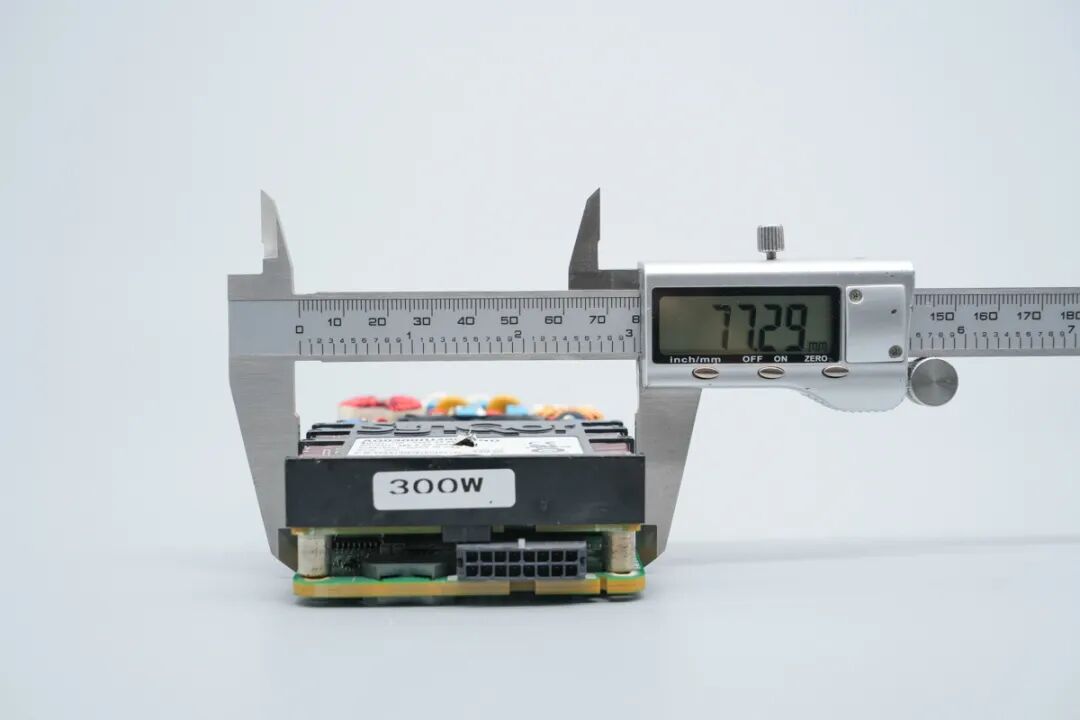

产品整体宽度为77.29mm。

产品整体厚度为31.05mm。

产品整体重量为337.4g。

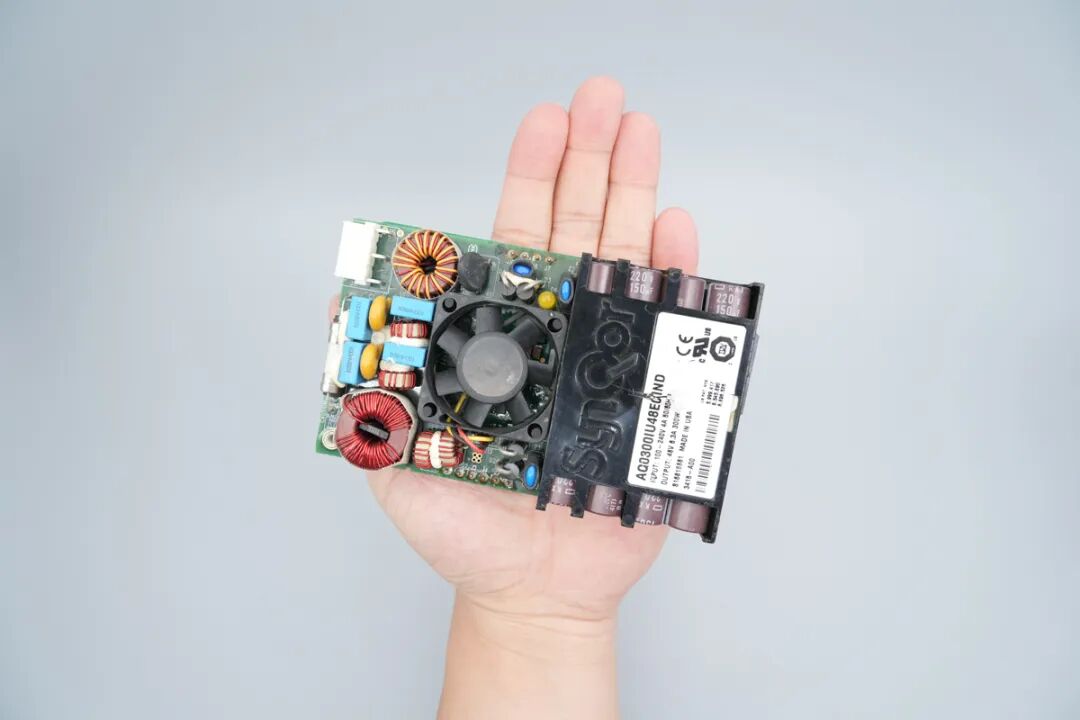

产品放在掌心大小如图所示。

简单看过产品外观和参数，充电头网继续为您带来内部器件用料解析。

SYNQOR AQ0400MU12EACFD电源板方案解析

先将SYNQOR这款电源模块的上下层板分离。

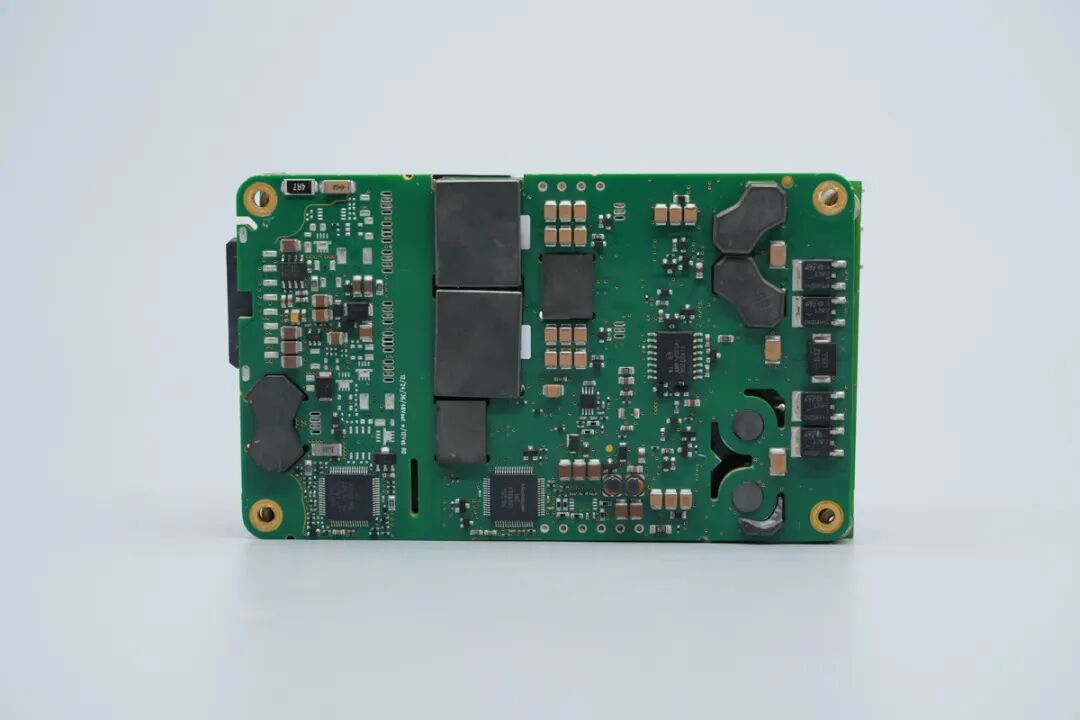

我们先从下层板看起。

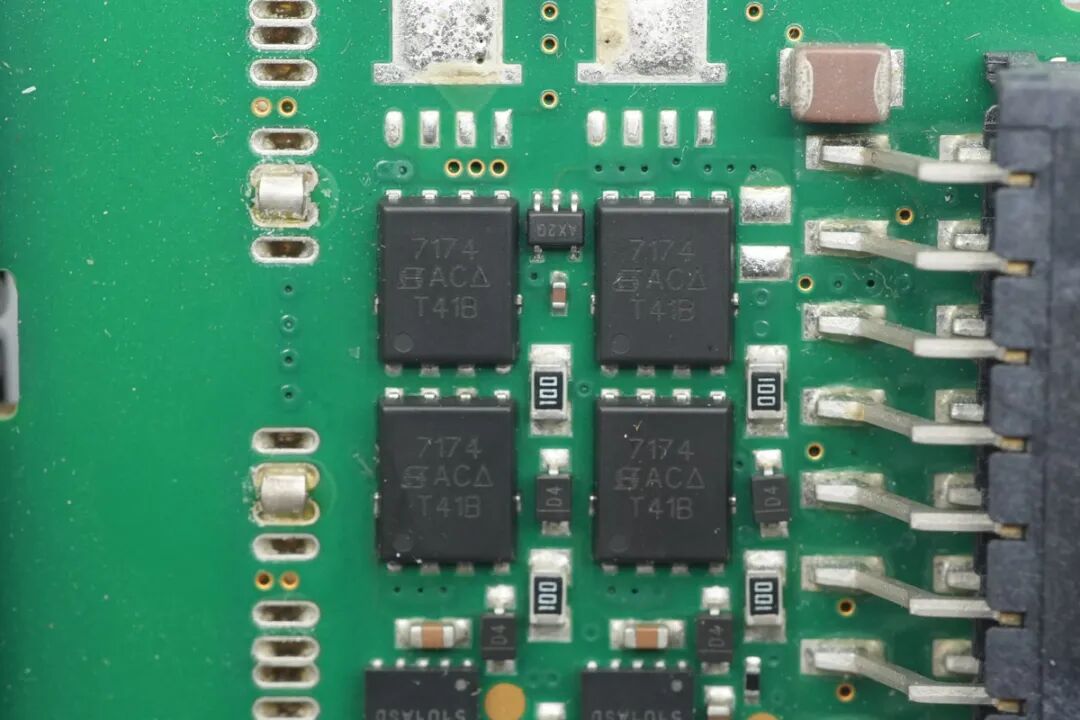

丝印7174的器件来自威世，实际型号为SI7174DP，该器件是一颗耐压75V，导阻7mΩ的NMOS，采用PowerPAKSO8封装。

三颗MLCC电容用于滤波。

两颗栅极驱动芯片来自德州仪器，实际型号为LM5101ASD，该芯片是一颗具有 8V UVLO 和 TTL输入的3A、100V半桥栅极驱动器，可驱动高端和低端N沟道MOSFET，采用WSON10封装。

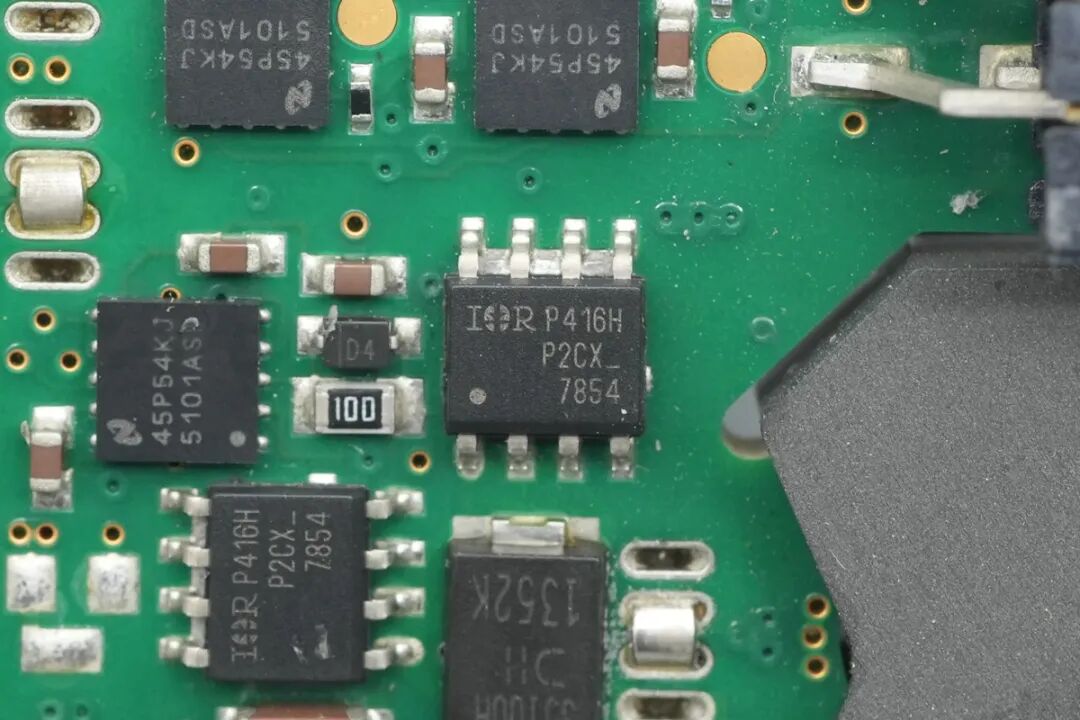

两颗NMOS来自英飞凌，实际型号为IRF7854TRPBF，耐压80V，导阻13.4mΩ，采用SO8封装。

肖特基二极管来自DIODES，耐压100V，耐流5A。

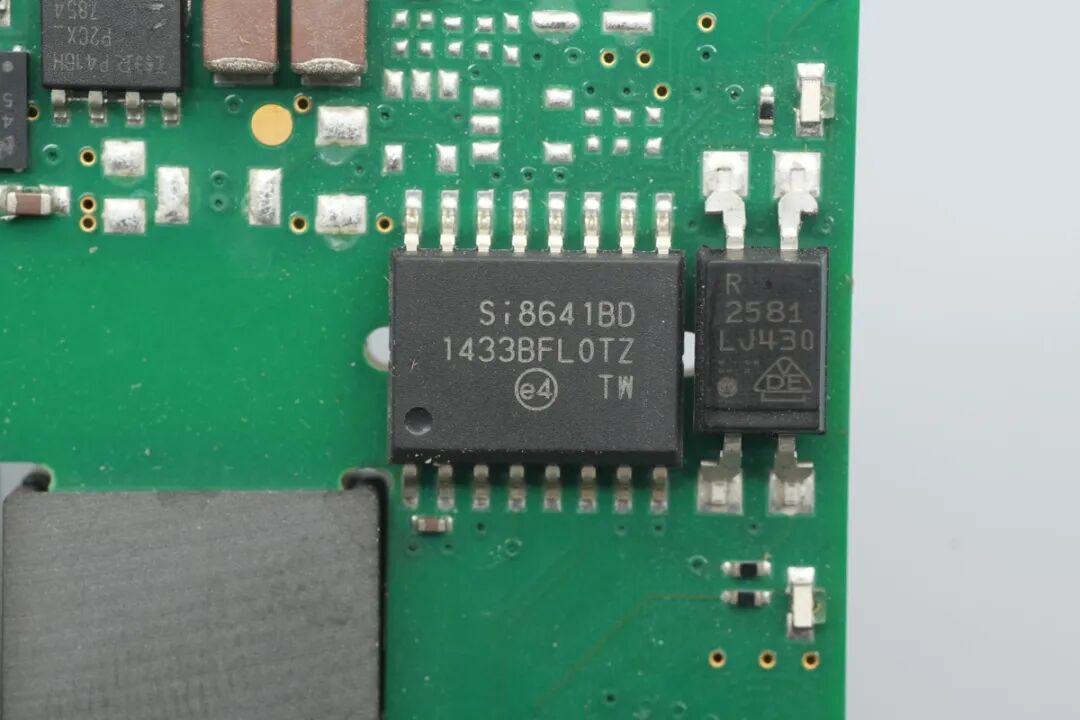

数字隔离器来自思佳讯，型号为Si8641BD-AS。该器件通过AEC-Q100认证，，配备施密特触发输入结构，具备卓越的抗噪能力，仅需VDD旁路电容即可运行。最高支持150Mbps数据传输速率，传播延迟均低于13纳秒。

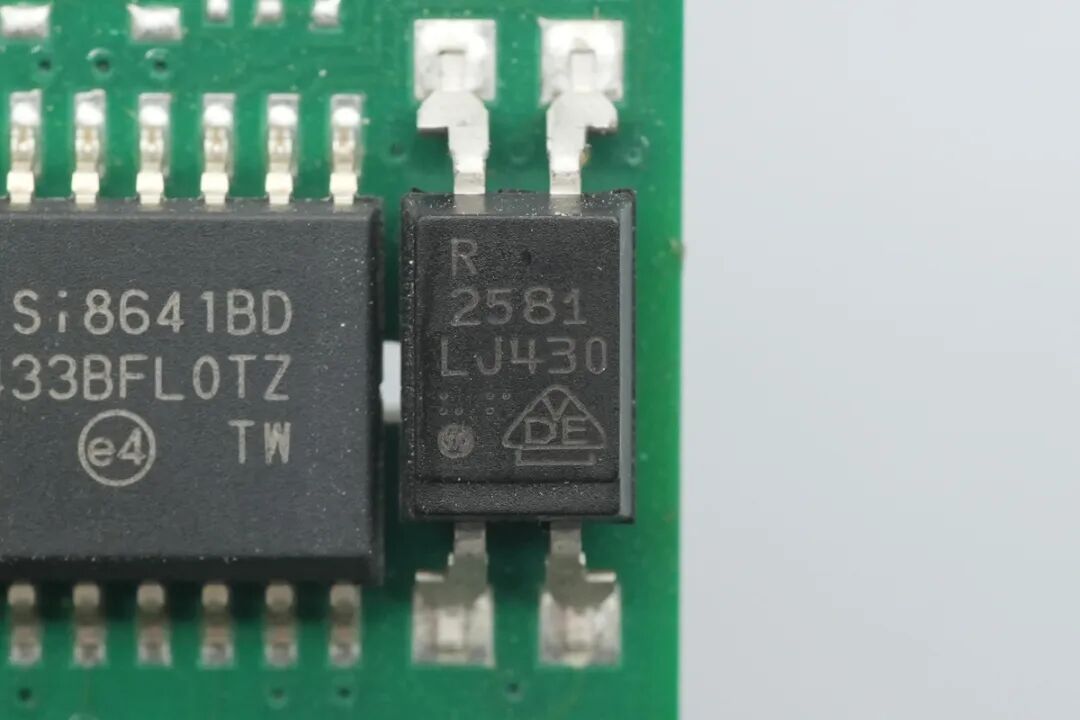

光耦来自瑞萨，型号为PS2581L1，采用DIP封装。

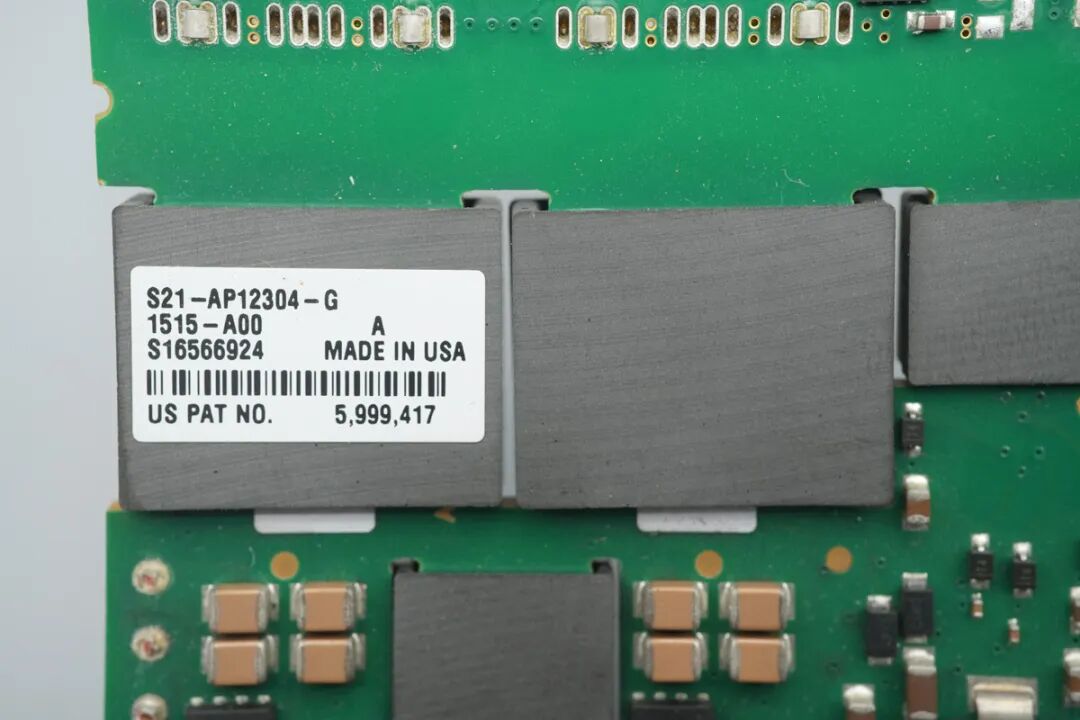

平面变压器上印有该电源模块的制造地以及SN码。

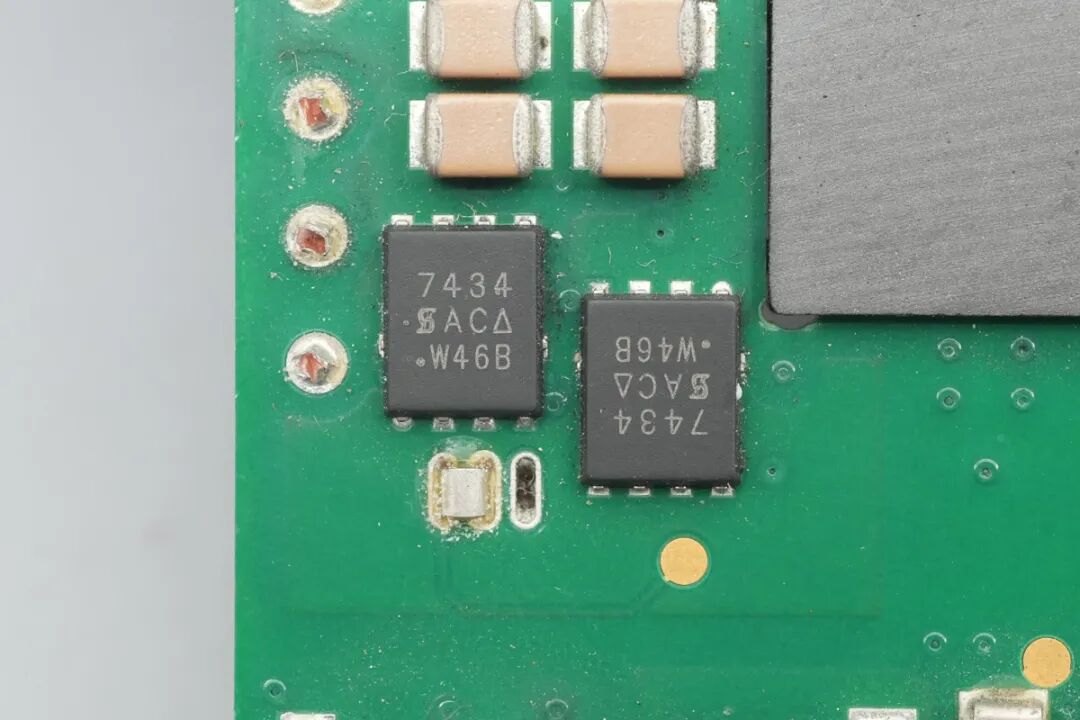

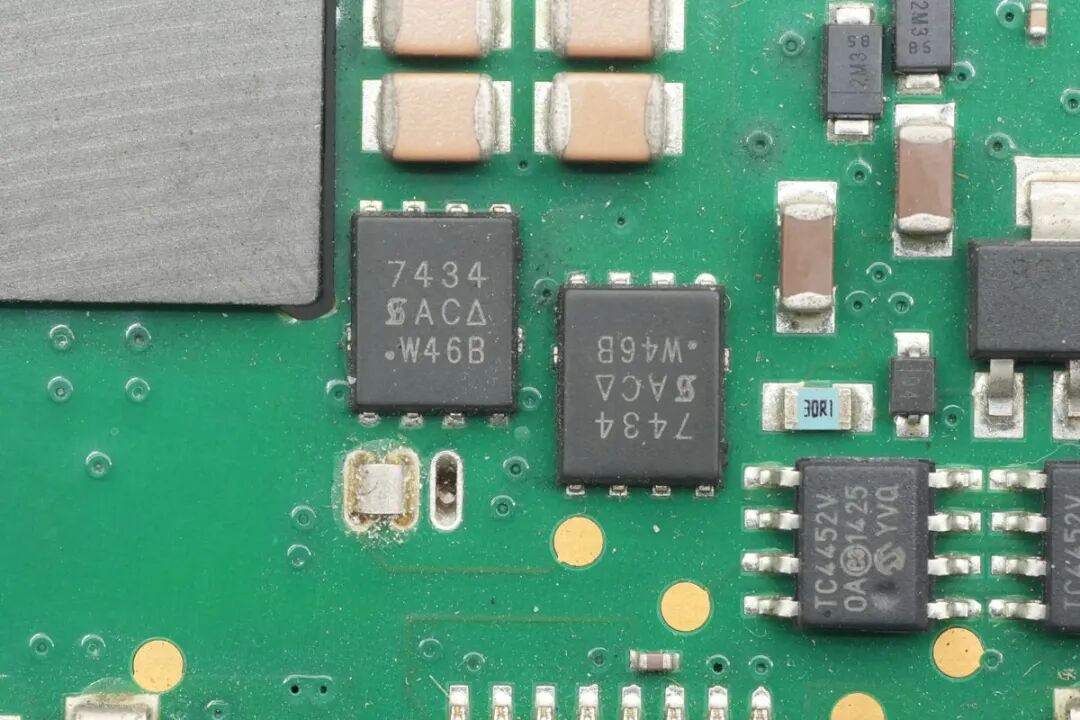

两颗MOS管来自威世，型号为Si7434ADP，耐压250V，导阻150mΩ。

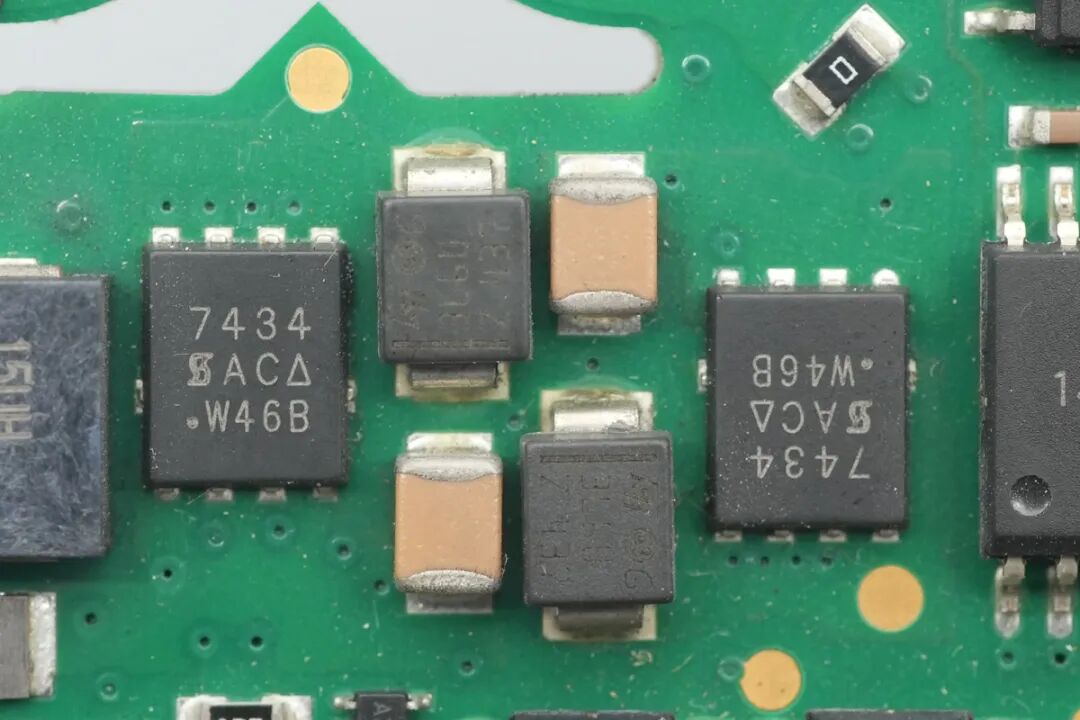

另外两颗相同型号MOS管来自威世，型号为Si7434ADP。

两颗MOS驱动器来自微芯，型号为TC4452，用于驱动威世四颗MOS管。

一颗采用SOT-223封装的小信号NMOS，耐压400V，导阻3000mΩ。

一颗芯片来自微芯，丝印HG1411。

两颗相同型号MOS管来自威世，型号为Si7434ADP。

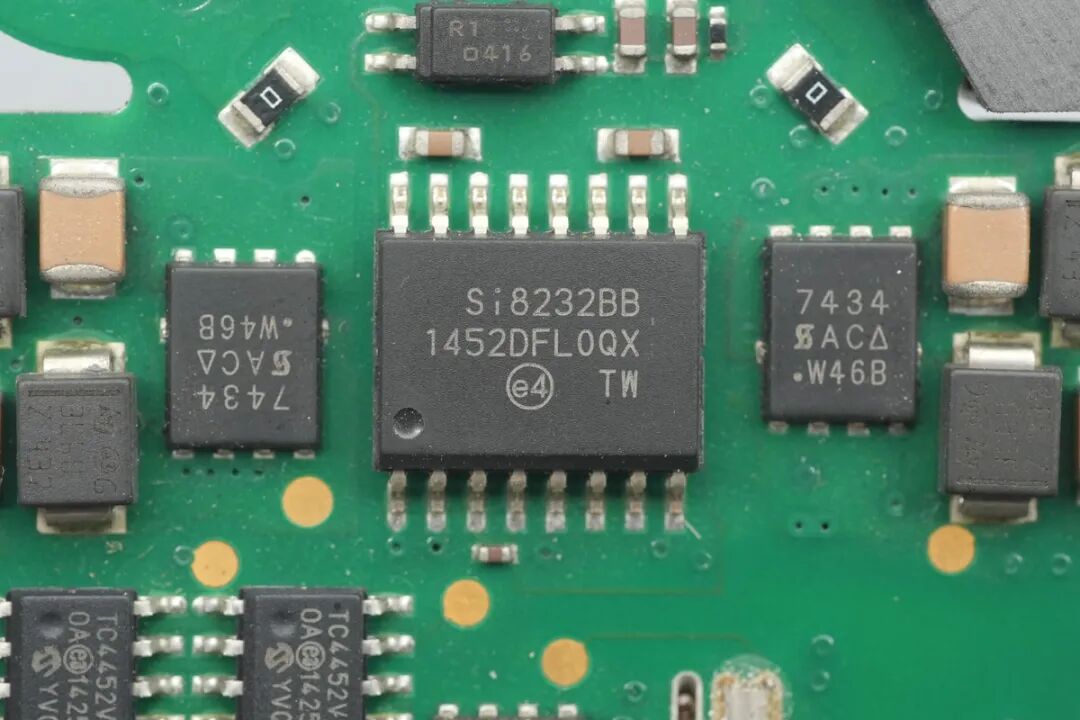

一颗隔离式栅极驱动器来自思佳讯，型号为Si8232，驱动器间耐受电压达±1500VDC，支持共地/分地接地方式或浮空电压连接。

两颗相同型号MOS管来自威世，型号为Si7434ADP。

隔离式半桥栅极驱动器来着亚德诺ADuM1233，采用ADI公司iCoupler技术，提供独立且隔离的高端和低端输出。这款隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器解决方案的出色性能特征。

丝印17NF2的器件来自意法半导体，实际型号为STD17NF25，耐压250V，导阻140mΩ，采用DPAK封装。

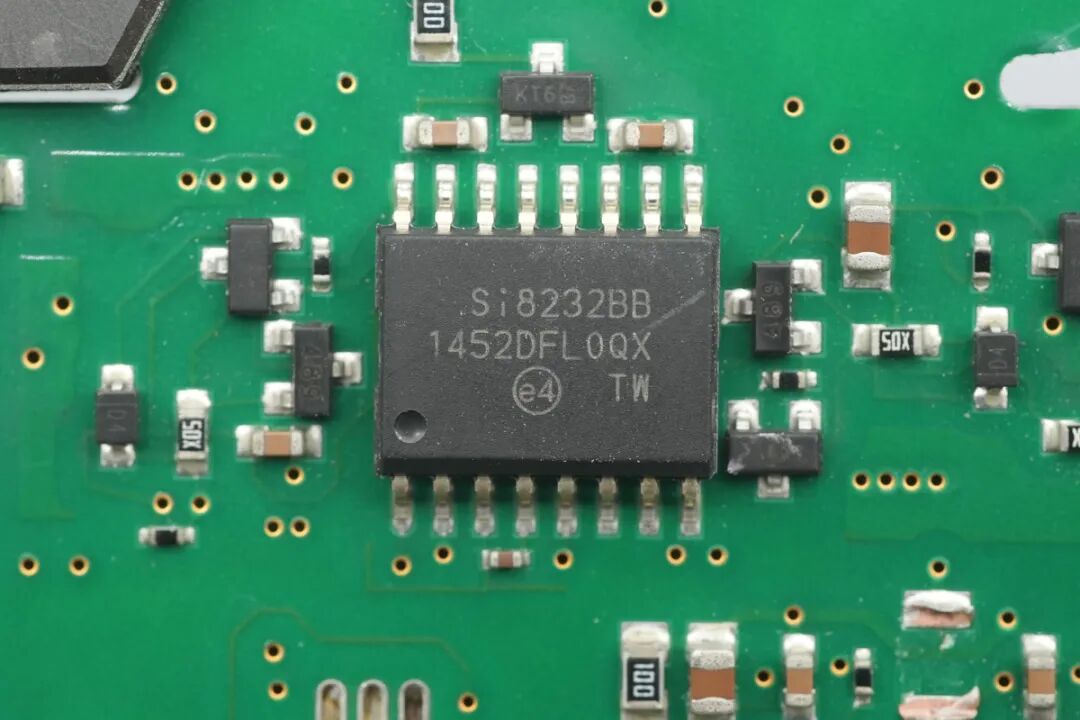

一颗隔离式栅极驱动器来自思佳讯，型号为Si8232。

一颗电源主控IC来自微芯，丝印F506AP1。

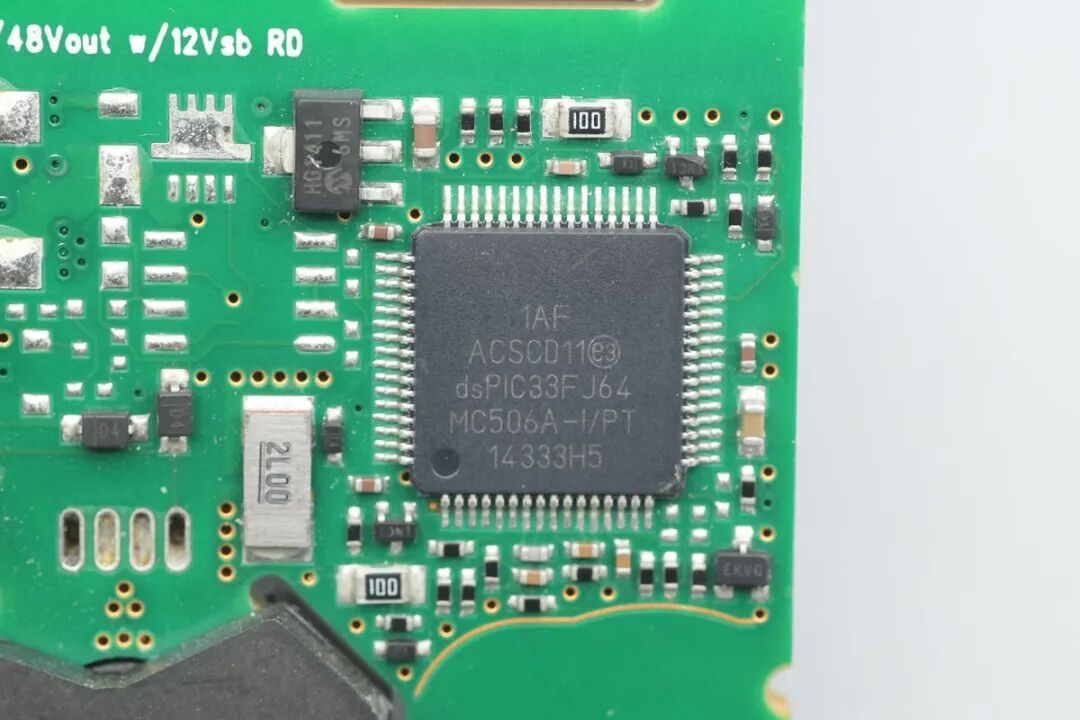

微芯科技dsPIC33FJ128MC506A是一颗16位数字信号控制器具有电机控制和模拟功能，可用于驱动无刷直流电机、单相和三相感应电机以及开关磁阻电机。该芯片还特别适用于不间断电源（UPS）、逆变器、开关模式电源、功率因数校正，以及服务器、通信设备和其他工业设备中的电源管理模块控制。

一颗芯片来自微芯，丝印HG1411。

半双工RS485收发器来自德州仪器，型号为SN65HVD485E，该器件是专为 RS-485 数据总线网络设计的半双工收发器。该器件由 5V 电源供电，完全符合 TIA/EIA-485A 标准。该器件适用于通过长双绞线电缆以高达10Mbps的速率传输数据，并且设计用于在非常低的电源电流（通常小于 2mA，不包括负载）下运行。当器件处于非活动关断模式时，电源电流降至 1mA 以下。

我们在来看下上层板器件分布。

两颗保险丝如图所示。

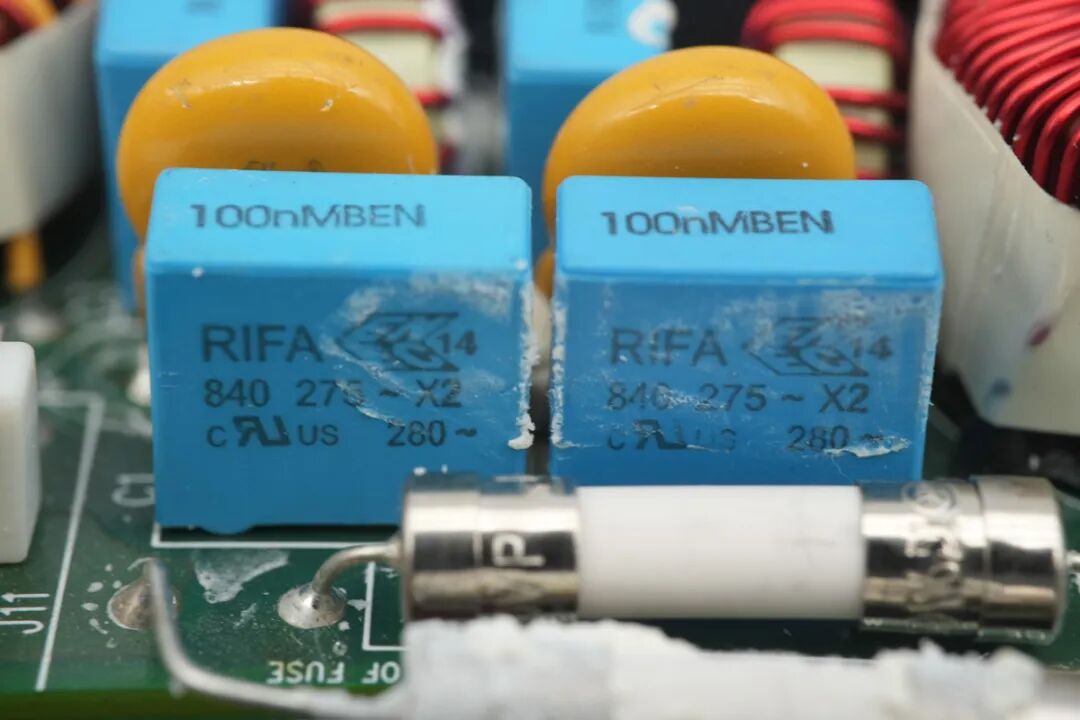

两颗X2电容来自RIFA。

Y1电容来自威世，实际型号为VY1222M，耐压500V。

一颗磁环电感。

两颗磁环电感，中间打胶固定。

另一颗磁环电感，一旁为RIFA X2电容。

还有另一颗磁环电感，下方为RIFA X2电容。

一颗磁环电感，外套塑料片绝缘。

一颗黄色LED灯，用于指示电源工作状态，一旁还有两颗快恢复二极管以及安规器件。

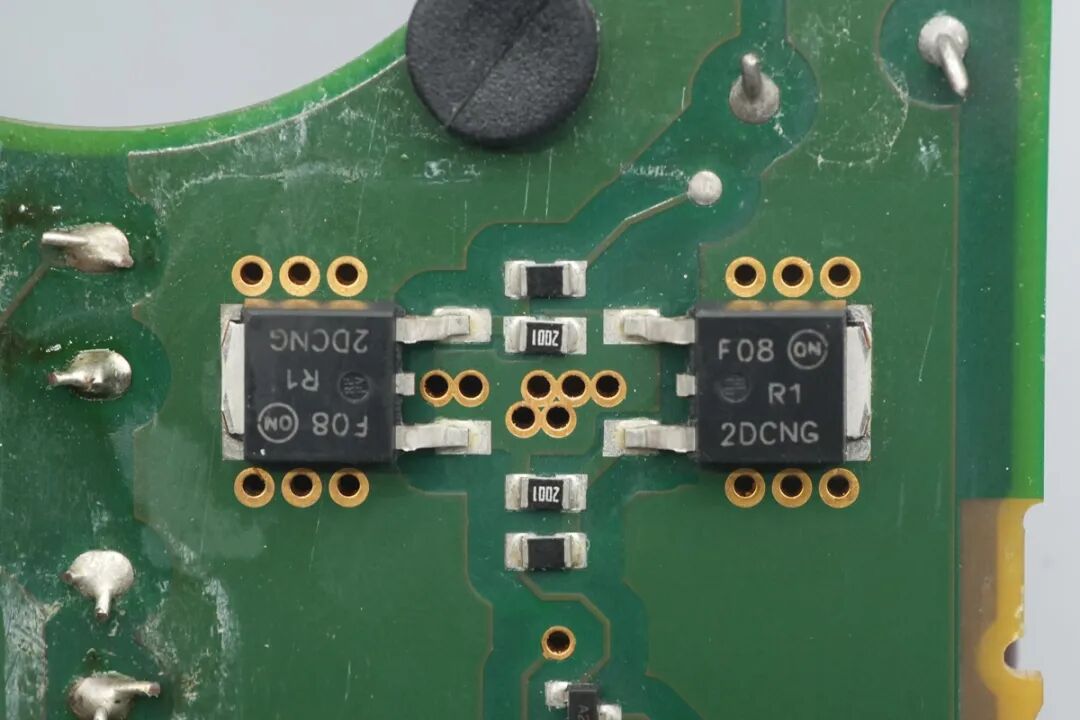

两颗可控硅来自力特（原安森美），实际型号为MCR12DCNT4G，耐压800V，通态电流12A，采用DPAK封装。

一颗555计时器来自德州仪器，实际型号为LMC555CMX，具有低功耗、高精度和3MHz的最大频率，采用SOIC8封装。

八颗铝电解电源均来自贵弥功，为KXJ系列，具备长寿命、高纹波电流特性，规格为220V150μF。

为电源模块散热的风扇来自建准，型号为KDE1204PFVX，采用12V供电，最高功率1.8W。

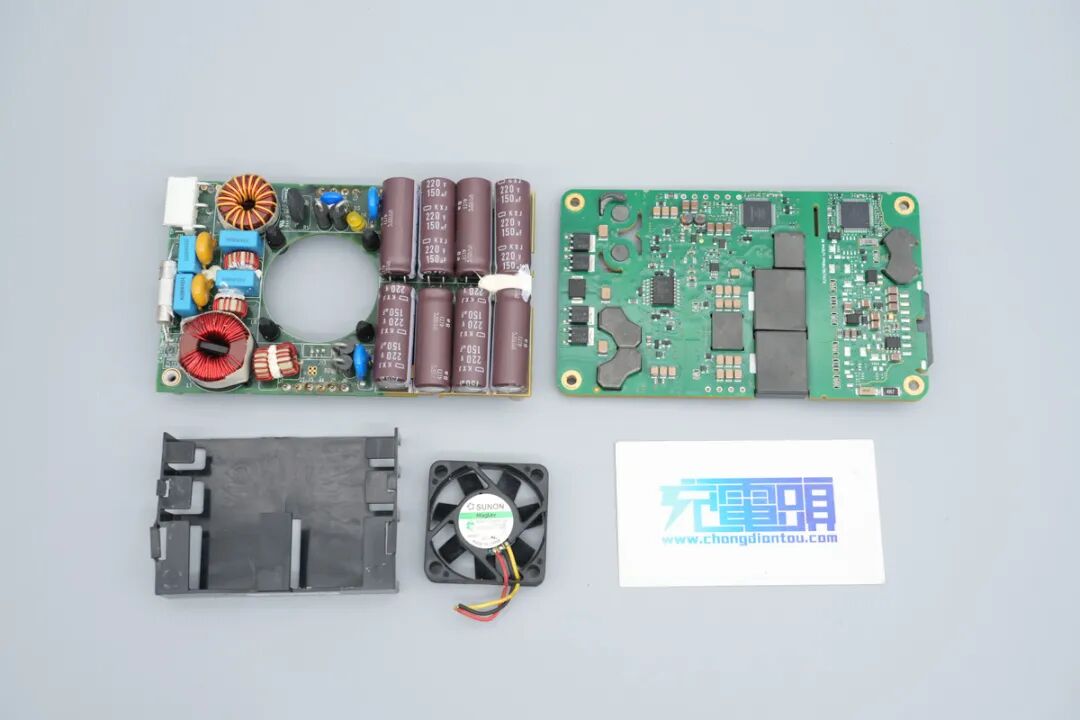

以上便是本次方案解析的全部内容，来一张全家福。

充电头网总结

充电头网了解到，SYNQOR AQ0400MU12EACFD支持100~240Vac宽压输入，并可输出直流48V，连续输出功率400W，同时具备5秒瞬态500W的输出能力，满足医疗电源7×24H连续工作需求。

而在设计用料层面，采用双板堆叠与主动风冷形成明确的散热与功能分区，上层板集中安规与EMC及高压滤波，下层板则围绕功率开关、驱动与隔离通信展开，体现出面向医疗电源应用的高可靠应用的系统化设计思路。
