前言

thinkplus近期推出了灵迅系列充电宝20000mAh版本，将输出功率提升至单口最高140W，多口最高190W，并兼容moto、PD、PPS、SCP等主流协议，此外，还增加了TFT彩屏，显示信息更全面。

充电头网已将该系列两款充电宝的详细规格整理如上表所示。除此之外，充电头网也对该产品进行了。接下来我们将对这款产品进行拆解，看看内部用料与设计细节如何。

联想thinkplus 190W 20000mAh自带线移动电源开箱

按照惯例，先来开箱，看看这款产品的包装、外观以及性能如何。

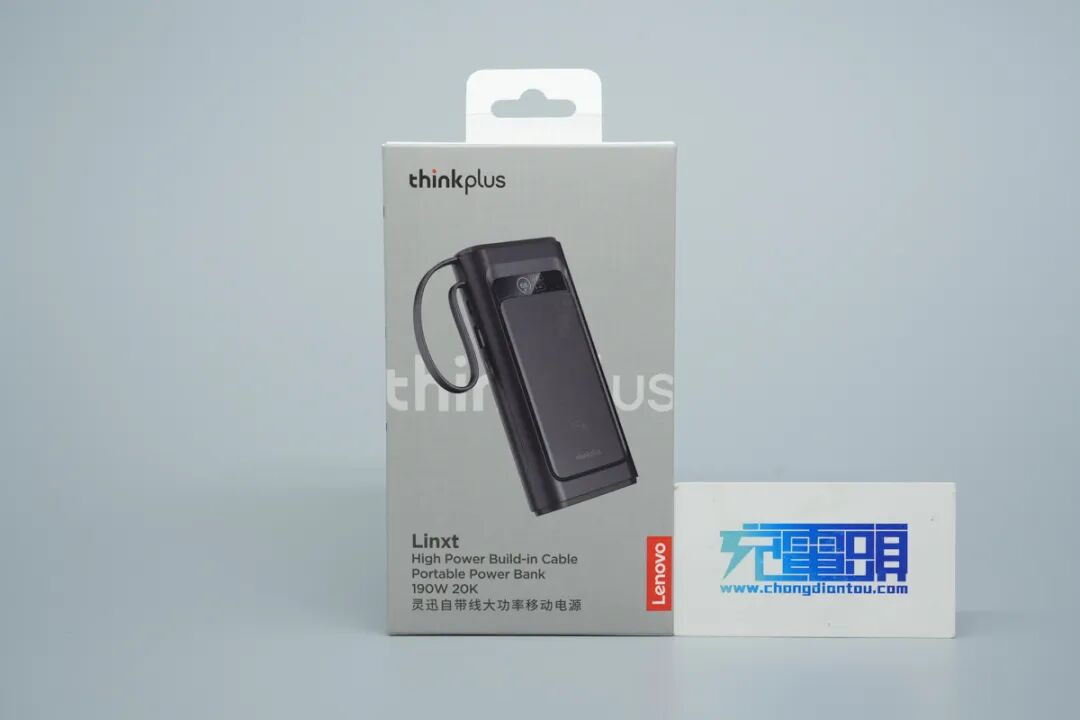

包装盒采用银色包装，正面印有产品渲染图、名称等信息。

背面印有产品优势、信息参数和商家信息。

包装盒上参数特写，下面到产品实物环节再详细介绍。

包装内含产品本体以及使用说明书。

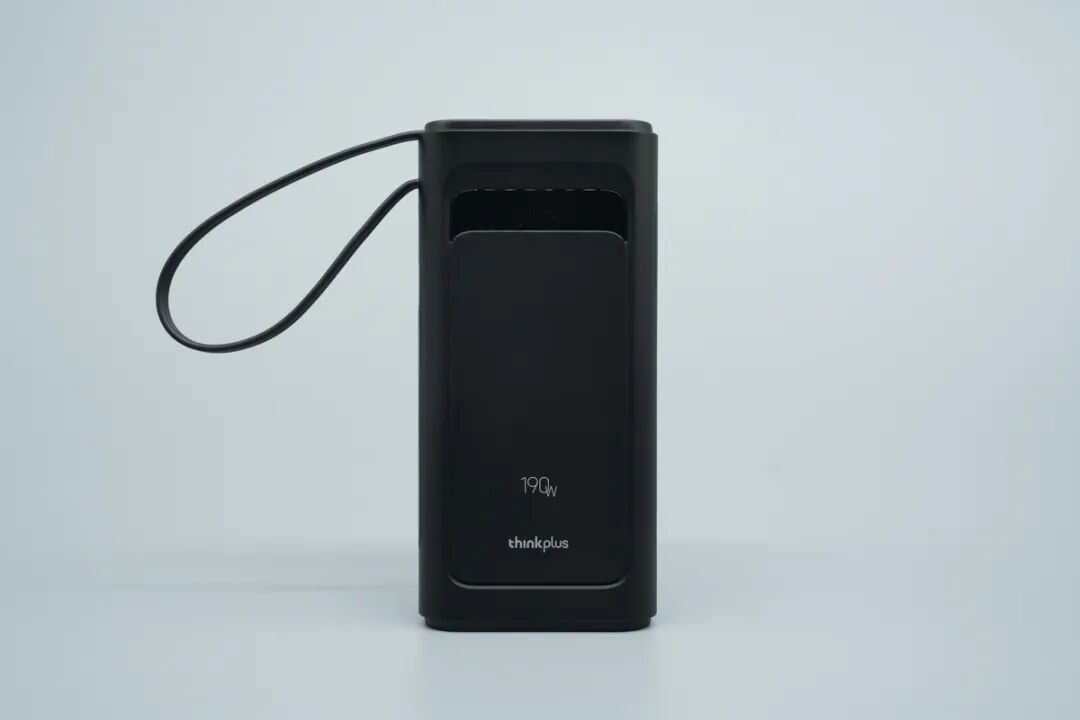

这次充电头网拿到的联想thinkplus 190W 20000mAh自带线移动电源以黑色为主色调，整体造型为修长的扁平柱状，侧身线条过渡圆润，机身四周的棱角均做了柔和的 R 角切削处理，握持起来更加舒适。

产品正面是一块贯穿式的装饰面板，面板与机身之间有明显的层次分界。面板上部是一块黑色亮面半透明饰板，内部隐藏着数显屏幕；机身下方则印有“190W”功率标识以及“thinkplus”品牌 Logo。

点亮屏幕后可以显示充电宝剩余电量以及各个接口的充电功率。

还能显示充电宝的充电时间和电芯温度。

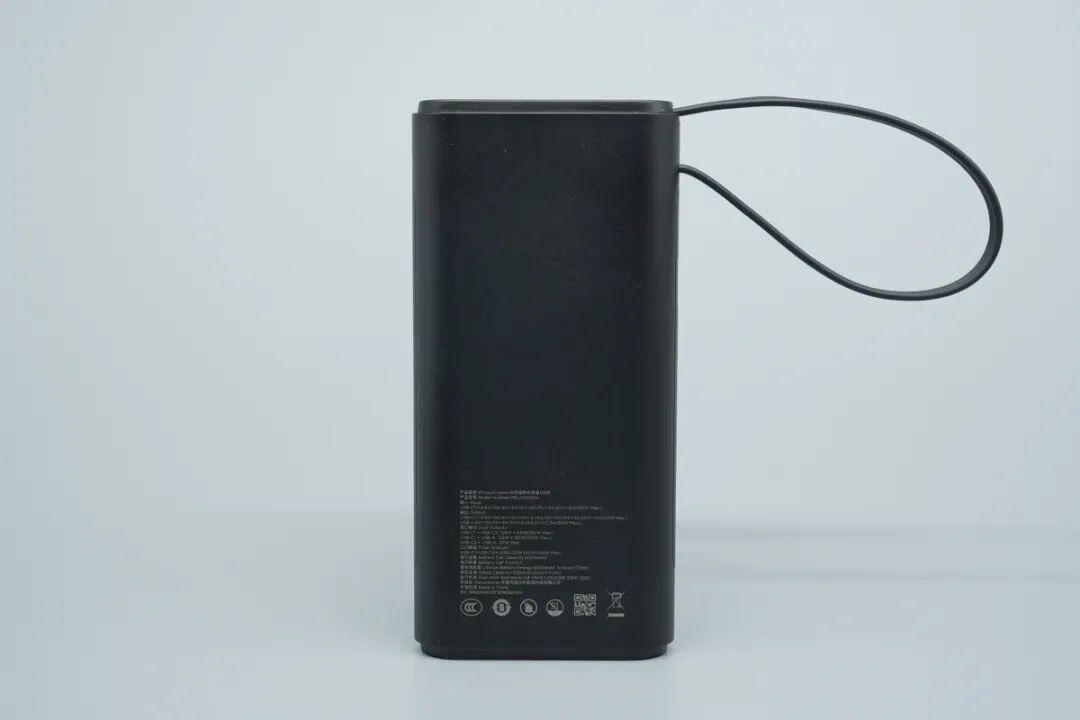

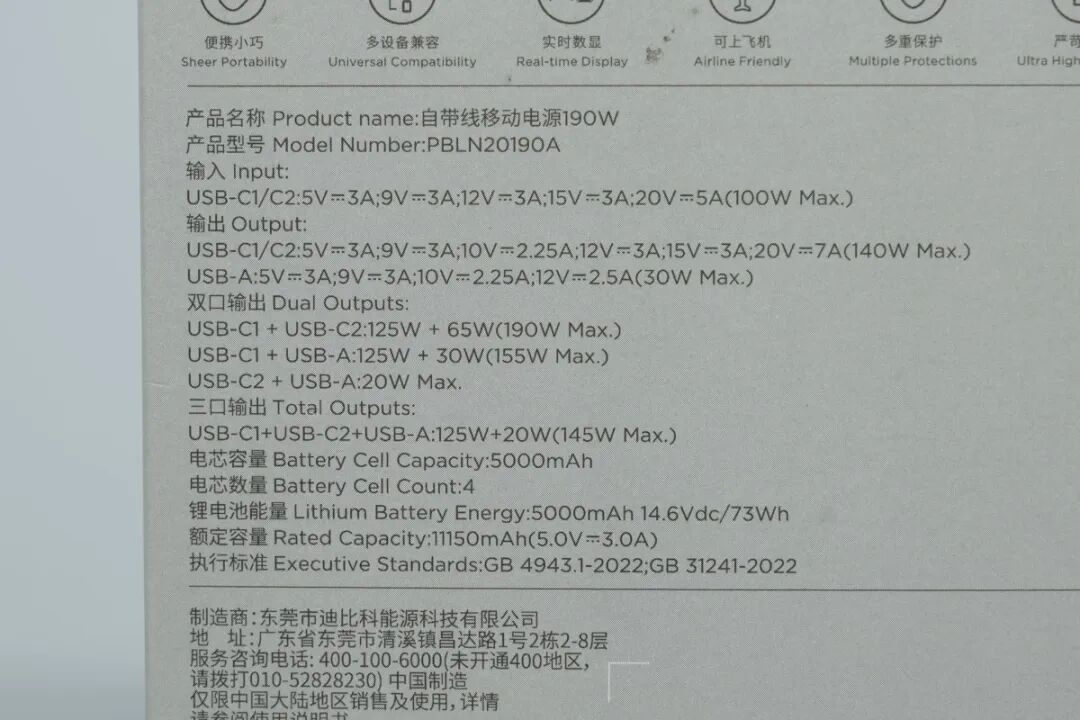

机身背面印有产品详细参数信息。

产品名称：自带线移动电源 190W

产品型号：PBLN20190A

输入 (Input)：

USB-C1/C2：5V3A; 9V3A; 12V3A; 15V3A; 20V5A (100W Max.)

输出 (Output)：

USB-C1/C2：5V3A; 9V3A; 10V2.25A; 12V3A; 15V3A; 20V7A (140W Max.)

USB-A：5V3A; 9V3A; 10V2.25A; 12V2.5A (30W Max.)

双口输出 (Dual Outputs) ：

USB-C1+USB-C2：125W+65W (190W Max.)

USB-C1+USB-A：125W+30W (155W Max.)

USB-C2+USB-A：20W Max.

三口输出 (Total Outputs) ：

USB-C1+USB-C2+USB-A：125W+20W (145W Max.)

电芯容量 (Battery Cell Capacity)：5000 mAh

电芯数量 (Battery Cell Count)：4

锂电池能量 (Lithium Battery Energy)：5000 mAh 14.6 Vdc / 73 Wh

额定容量 (Rated Capacity)：11150mAh (5V3A)

执行标准：GB 4943.1-2022; GB 31241-2022

制造商：东莞市迪比科能源科技有限公司

产品通过了3C认证。

机身侧面配置了一个USB-A和一个USB-C接口，电源键在A口旁边，并配备了一条USB-C自带线，收纳时可当提绳使用，日常出行更加方便。

产品机身顶部设计了USB-C自带线的内凹式收纳槽位，且槽内内置了磁吸结构，在收纳时可自动吸附归位；在使用时自带线通过机身侧面的开孔引出，闲置时线缆弯折也能形成挂绳结构。

USB-C自带线采用了扁平线身设计，表面布满了纵向条纹槽，能有效增加抗弯折性能，实测长度约为21cm。

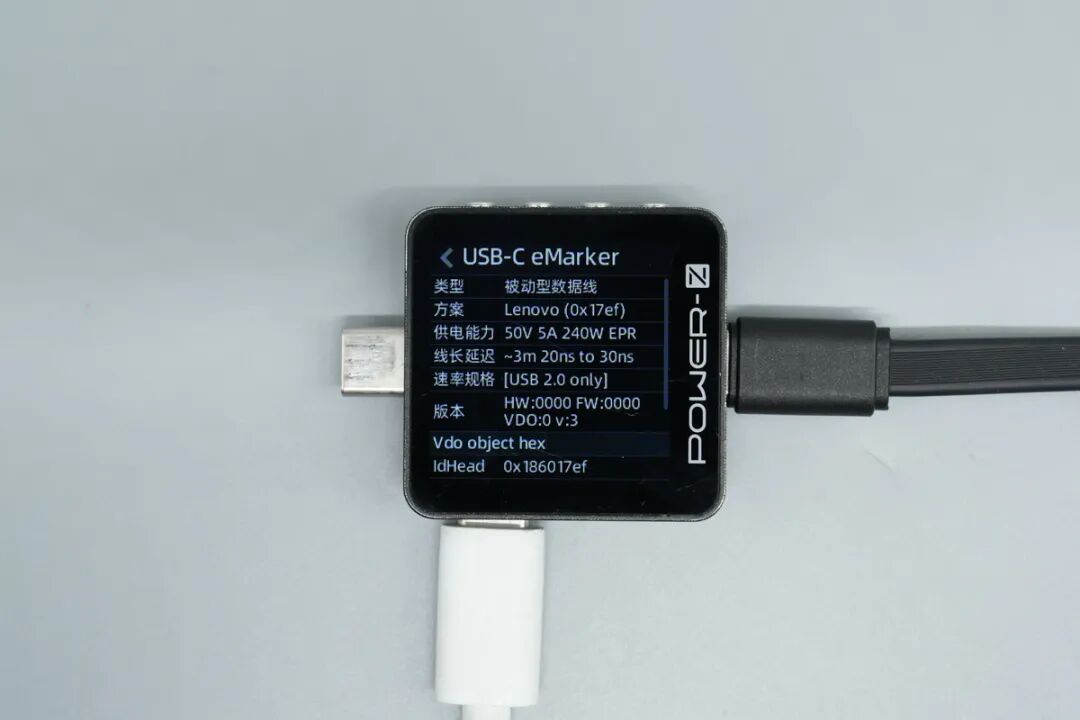

同时采用KM003C测得该充电宝USB-C自带线内设有E-Marker芯片，供电能力达50V5A240WEPR。

实测充电宝长度为152.17mm。

宽度约为73.1mm。

厚度约为27.03mm。

重量约为437.6g。

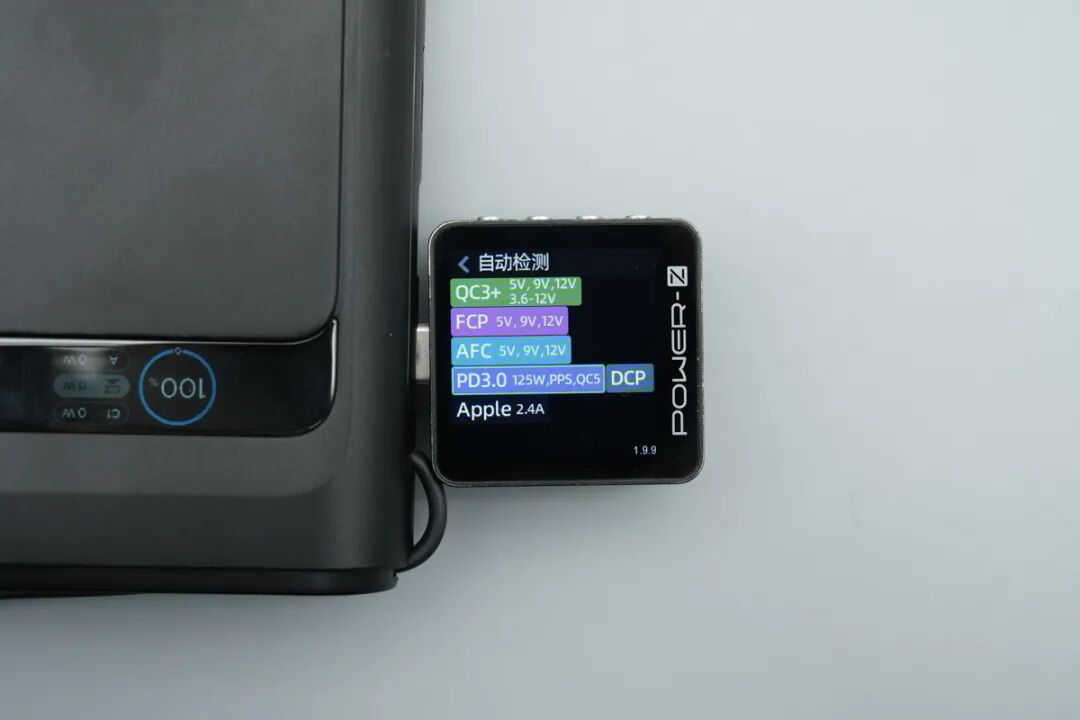

使用KM003C测得USB-C自带线支持PD3.0、QC5/3+、FCP、AFC、DCP、Apple 2.4A充电协议。

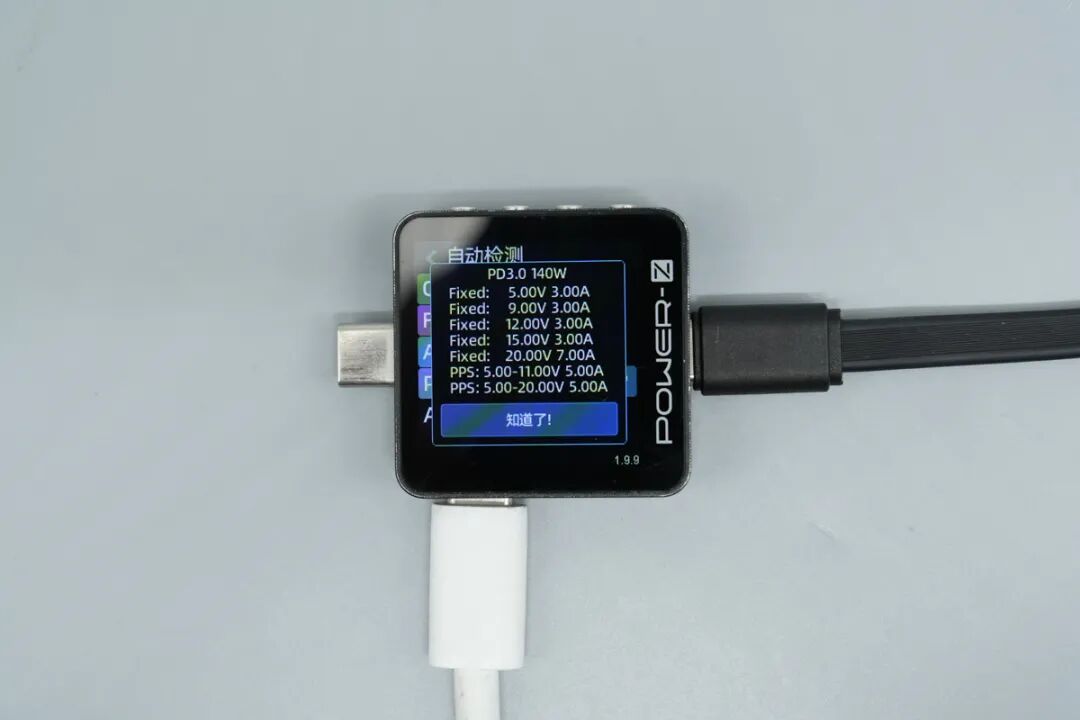

PDO报文显示USB-C自带线具备5V3A、9V3A、12V3A、15V3A、20V7A五组固定电压档位，以及5-11V5A、5-20V5A两组PPS快充档位。

测得USB-C2端口支持QC3.0+、FCP、AFC、PD3.0、DCP 以及 Apple 2.4A 充电协议。

PDO报文方面，USB-C2端口具有5V3A，9V3A，12V3A，15V3A，20V6.25A五组固定电压档位，同时还具备5-11V/6.25A、5-20V/6.25A 两组moto私有协议。

最后测得USB-A支持QC3.0+、FCP、AFC、DCP以及Apple 2.4A 快充协议。

联想thinkplus 190W 20000mAh自带线移动电源拆解

下面对这款产品进行拆解，看看内部的做工和用料。

首先沿外壳接缝撬开前盖和底盖板。

前盖上侧对应显示区域设有开窗结构，对应电池区域贴有白色胶带用于固定与绝缘。

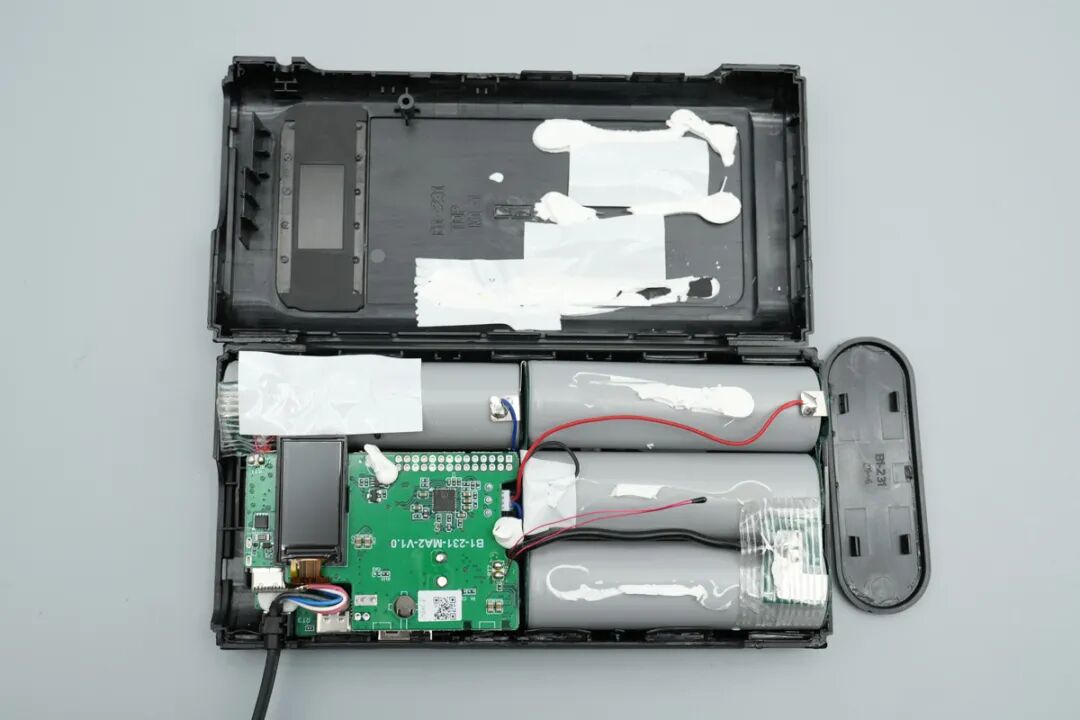

接下来看主板和电池组的部分，采用分区布局，四节圆柱电芯组成电池组并用胶带与白色固定胶进行包覆加固，电芯两端通过镍片点焊引出与主板链接，并加装绝缘垫片隔离。两颗NTC热敏电阻分布在电芯不同区域并用白色绝缘胶带固定，保证能全面监测电池组温度。

主板位于左下区域，接口板与电源线从壳体侧边引出，板上还有一块TFT数显模块用于显示剩余电量和充电功率等信息，。

热敏电阻特写。

另一颗热敏电阻位于主板侧电池上，用白色胶带固定绝缘。

USB-C自带线端通过一块小型转接子板引出，子板下方做成插接式连接方式，直接插入主板上的 USB-C 母座完成连接。

USB-C自带线端模块特写。

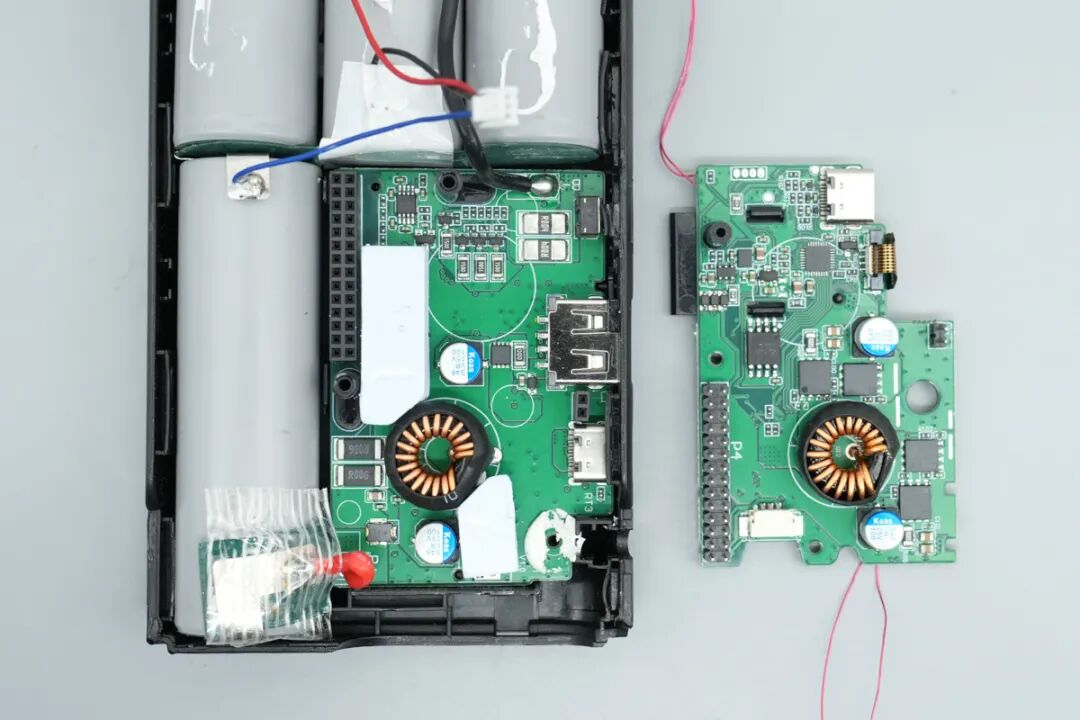

该产品采用两块PCB板堆叠设计，采用两路独立升降压架构，两个主板之间通过排针连接，分别负责C2/A口和自带线的功率转换，保证自带线和C2/A口能实现独立快充和140W盲插。

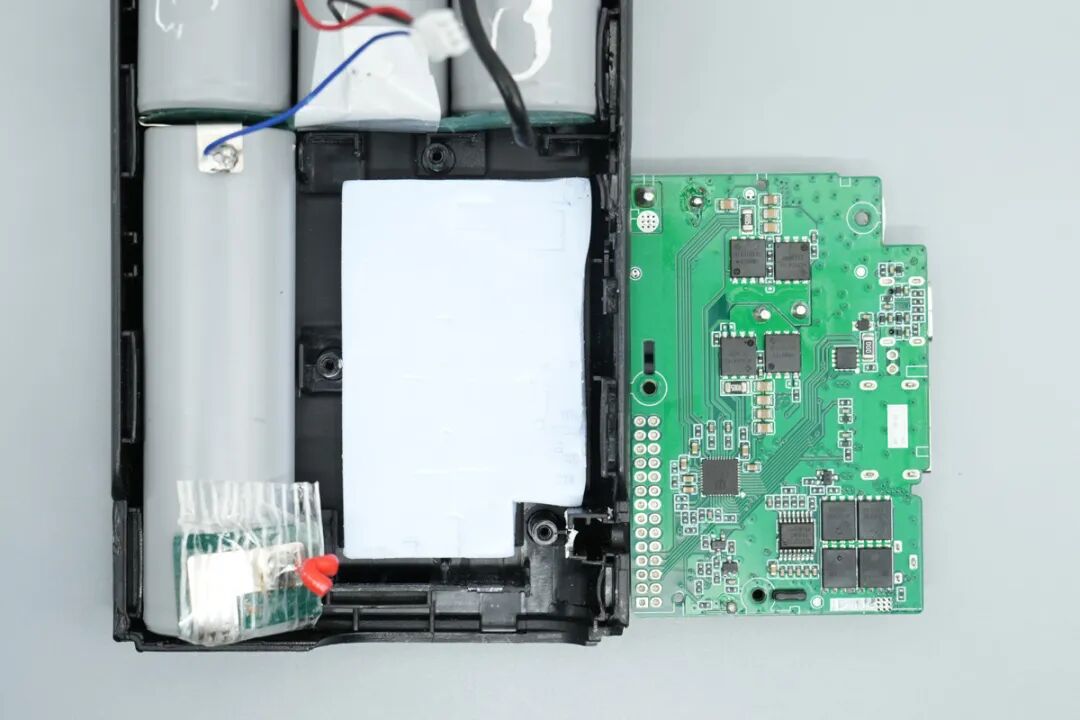

在移除PCB模块后，可以看到PCB模块跟底壳接触区域覆盖着一块大面积的加厚导热垫用于加强散热。

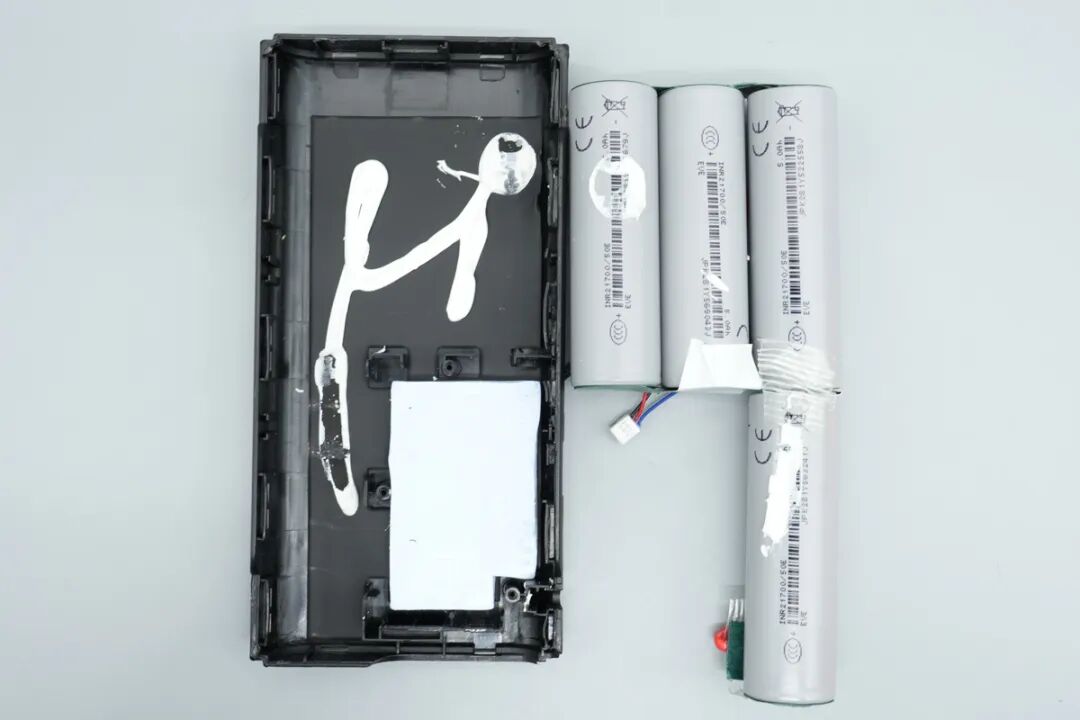

最后将电池组完整拆下来。

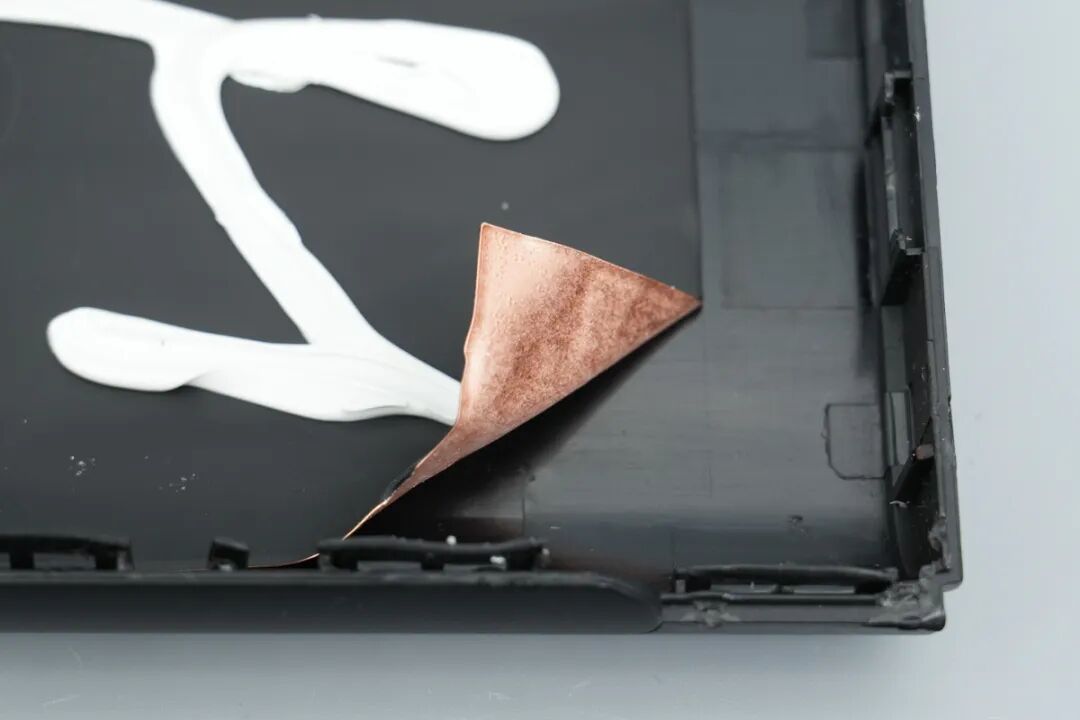

电池组跟底壳接触面内部也粘贴石墨铜箔。

然后来看电池组，产品电池组由4节电池串联组成。

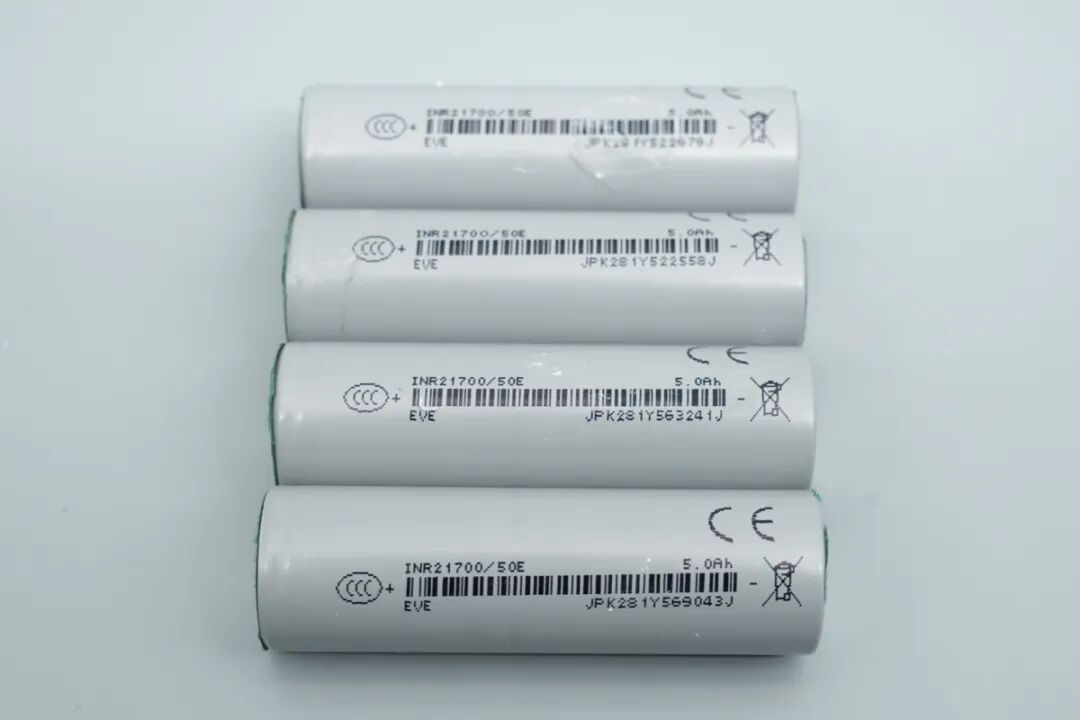

电芯喷码特写，四颗电池型号一致，来自EVE亿纬锂能，型号INR21700/50E，单节电芯容量为5Ah，为车规级电芯，通过了CCC认证。

接下来看主板，首先来看上层主板，上层主板主要负责自带线的功率转换和TFT屏幕显示。上层主板正面设有主控芯片、TFT数显屏幕以及VBUS开关管。

背面设有电感、滤波固态电容、MCU、存储器芯片以及同步升降压开关管，右下角排针负责跟底层主板进行连接。

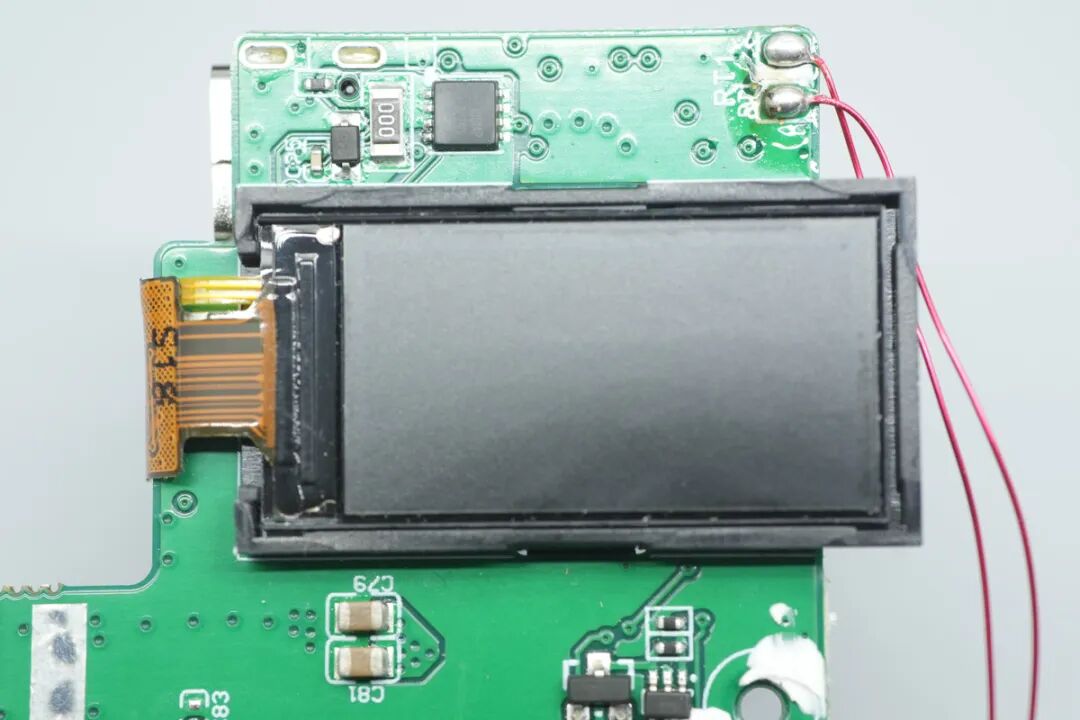

TFT数显屏幕特写。

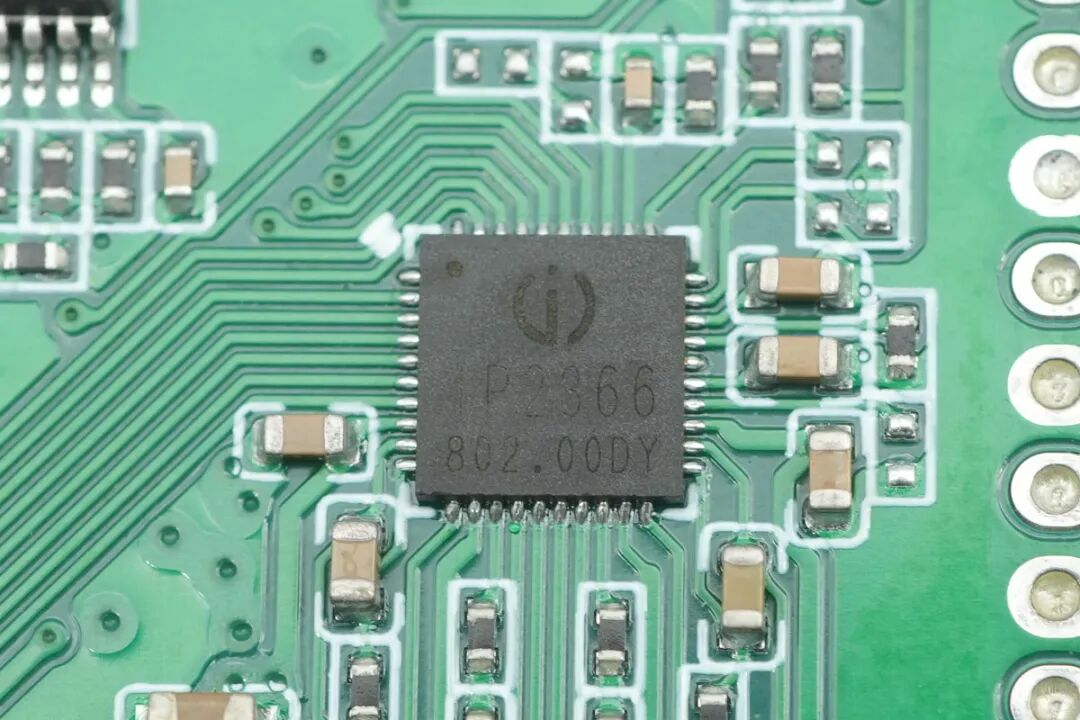

移动电源主控芯片采用来自英集芯的IP2366，这是一款集成PD3.1等多种快充协议和同步升降压转换器的锂电池充放电管理芯片，充放电功率高达140W。芯片具有高集成度与丰富功能，只需一个电感实现同步升降压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

IP2366 支持2-6节串联电芯，可通过外接电阻设置选择电池串联节数和电池类型；充满电压为3.65V/4.1V/4.2V/4.35V/4.4V。内置芯片温度、电池温度和输入电压控制检测环路，可以根据识别到的充电器功率，智能调节充电电流。

IP2366采用5*5mm 0.4pitch QFN40 封装，支持输入过压、欠压保护，输出过流、短路保护，电池过充、过放、过流保护，芯片过温保护，充电电池温度NTC保护等多重保护措施，可靠性高。CC1/CC2 引脚均支持30V耐压，可有效防止产品损坏。

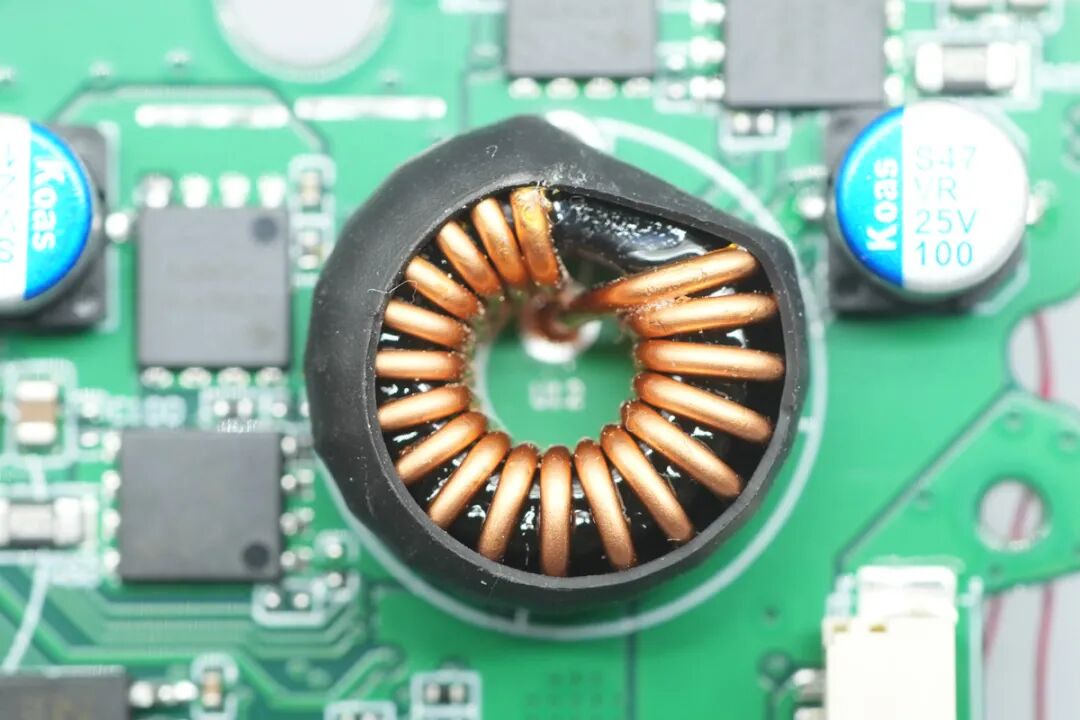

同步升降压电感外套热缩管绝缘保护。

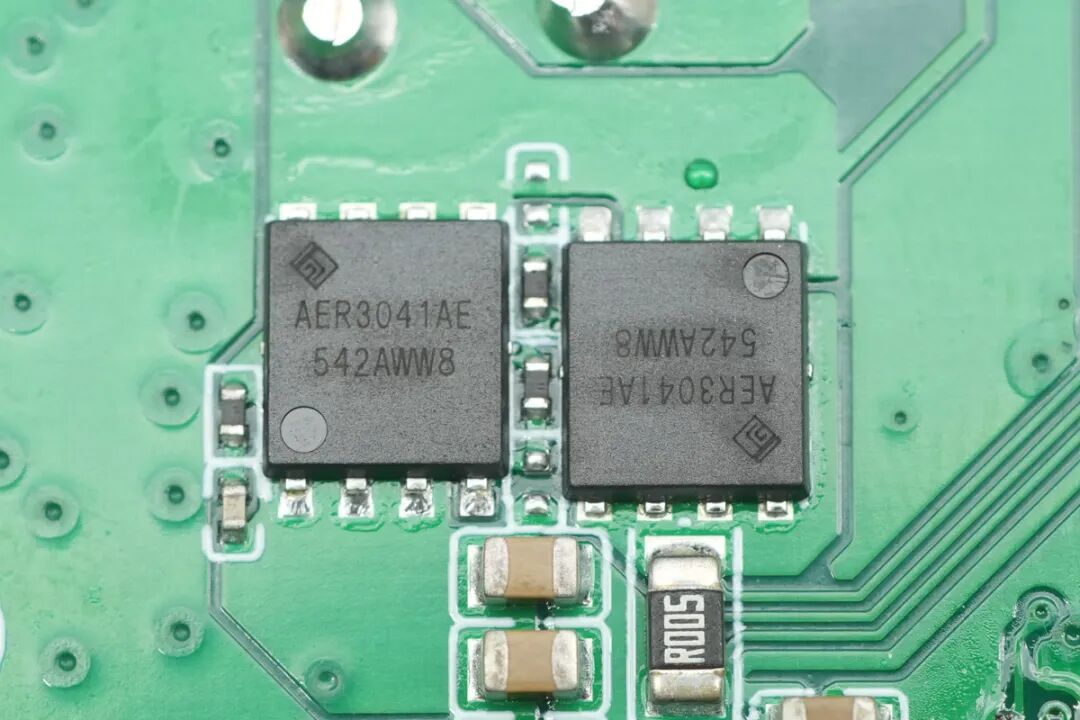

升降压电路的两颗同步升降压开关管采用禾纳AER3041AE，NMOS管，耐压30V，导阻为4.1mΩ，采用PDFN5060封装。

另外两颗同步升降压开关管同样禾纳AER3041AE，NMOS管，耐压30V，导阻为4.1mΩ，采用PDFN5060封装，四颗开关管组成H桥。

自带线的VBUS开关管来自禾纳的AET3061AP，NMOS管，耐压30V，导阻6mΩ，采用PDFN3030封装。

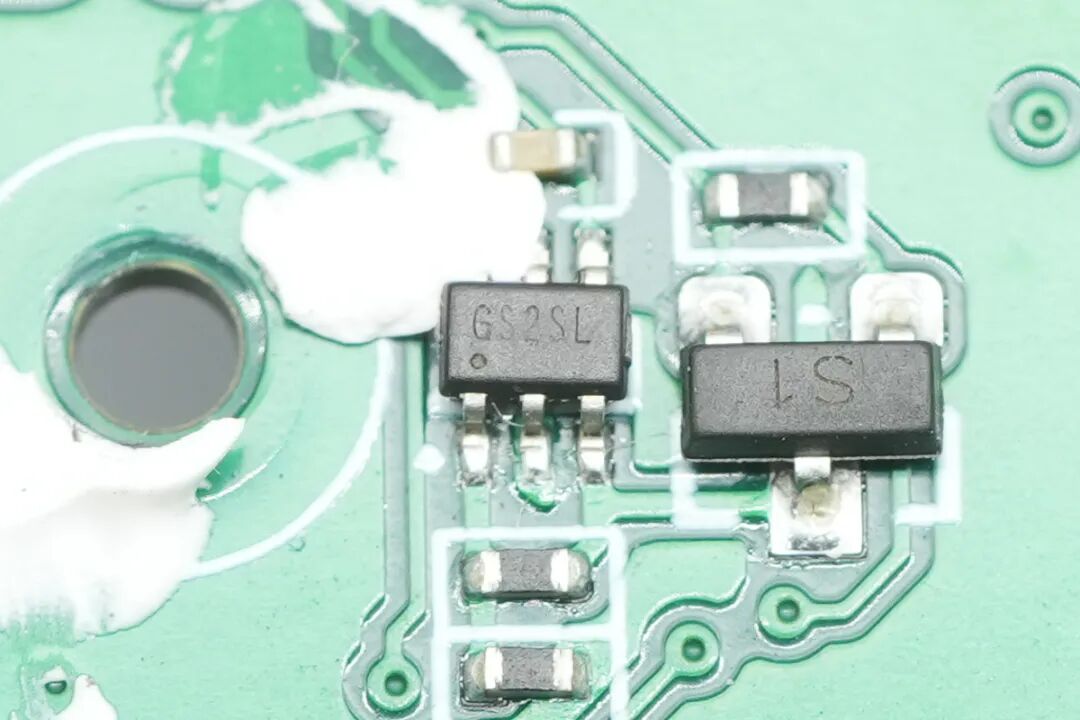

电流感应放大器来自SGMICRO圣邦，丝印GS2SL，实际型号SGM8199A1，采用SC70-6封装。

MCU来自锦锐科技，型号CA1020N5，搭载32位CPU内核，工作主频可达72MHz，支持TFT彩屏320×240分辨率动态图片以30帧/秒流畅显示，采用QFN32封装。

存储器芯片来自Zbit恒烁，型号ZB25VQ64，容量为64MB，采用DFN8封装。

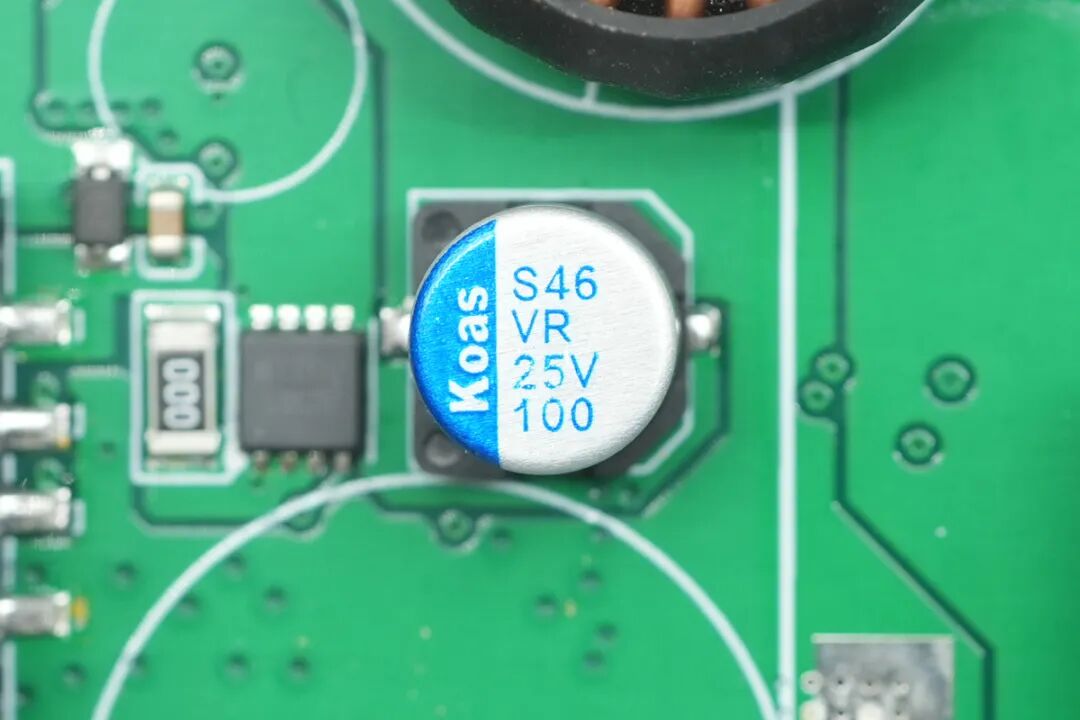

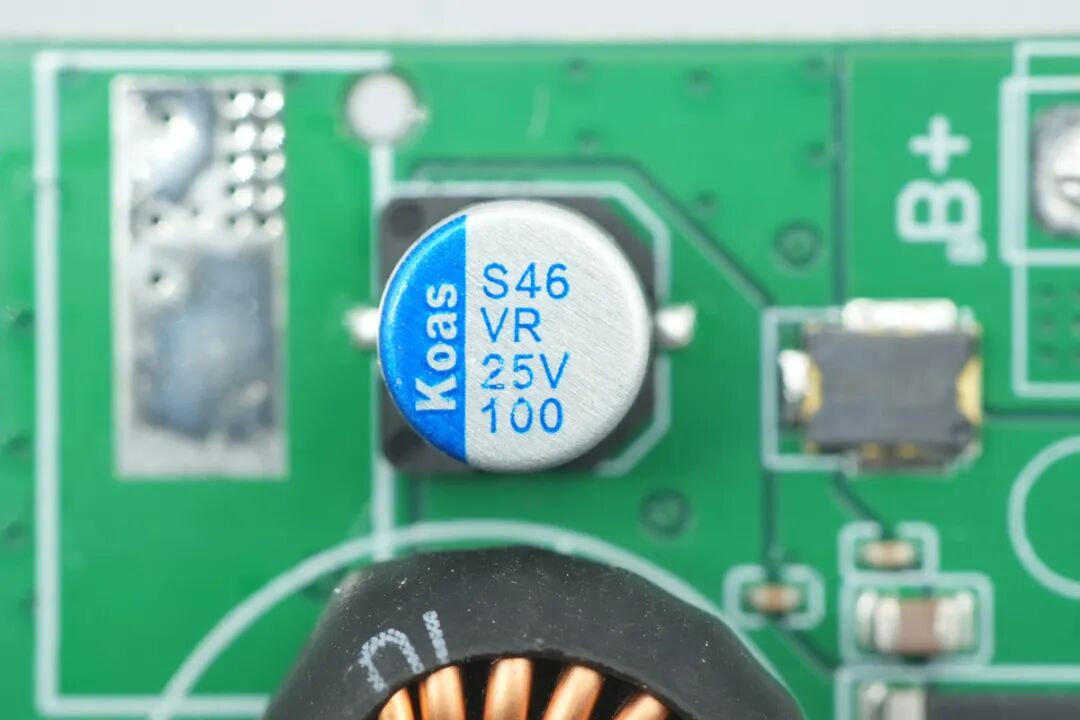

滤波固态电容来自Koas东佳，为VR系列的固态电容，规格为25V100μF。

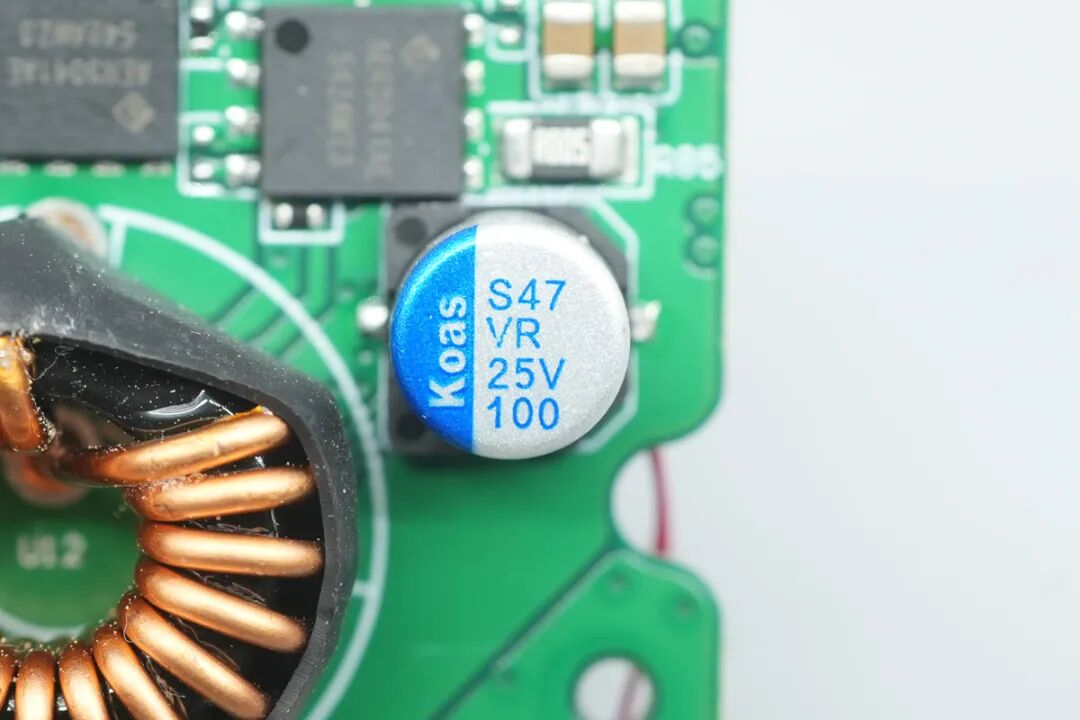

另一颗滤波固态电容型号相同，同样来自Koas东佳，为VR系列的固态电容，规格为25V100μF。

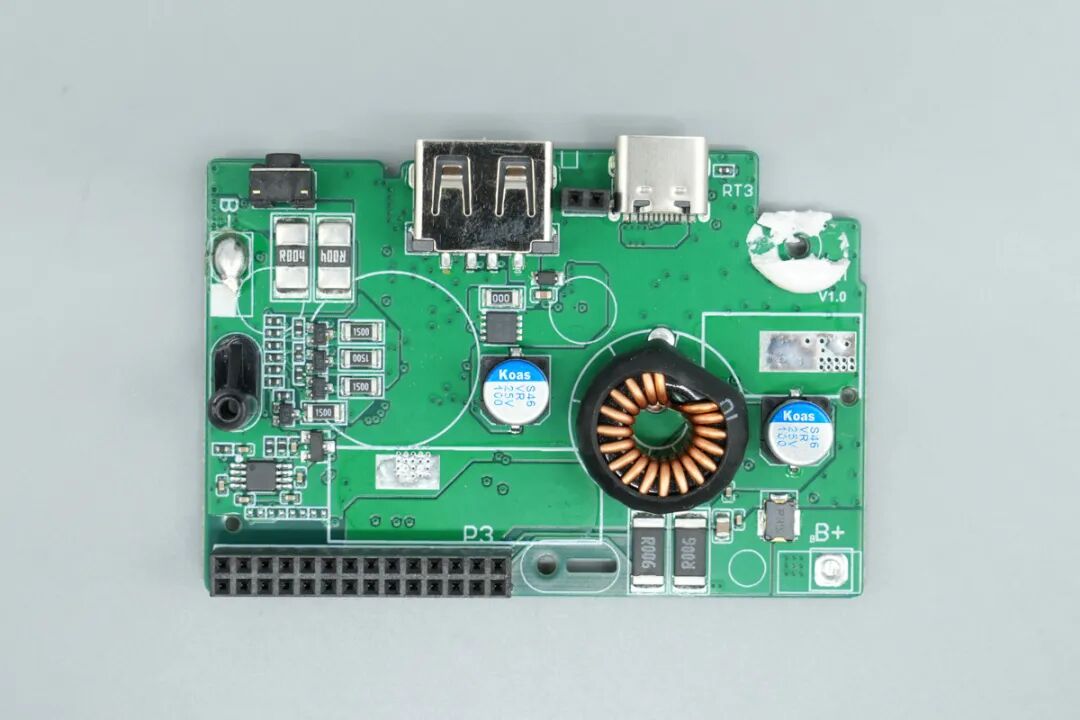

最后来看底层主板，底层主板负责C2口与USB-A口的功率变换，并集成电池保护电路和均衡电路。正面设有二次保护芯片、贴片保险丝、同步升降压电感、VBUS开关管、滤波固态电容。

背面设有主控芯片、锂电保护芯片、VBUS开关管、同步升降压开关管、电池保护管。

电池组保护芯片采用赛微CW1244。赛微CW1244是一款3，4串锂电池保护IC，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。CW1244还支持电池温度保护、断线保护等功能。

二次过充保护芯片同样来自Cellwise赛微，型号CW1051ALJM，适用于3至5节串联的锂离子和锂聚合物电池，通过测量每个电池单元的电压为电池组提供过充保护，采用 MSOP8L 封装。

四颗电池保护管采用禾纳AER3041BE，NMOS管，耐压30V，导阻为4.2mΩ，采用PDFN5060封装。

电池均衡电路特写。

负责C2口和A口的同步升降压协议芯片同样采用来自英集芯的IP2366，这是一款集成PD3.1等多种快充协议和同步升降压转换器的锂电池充放电管理芯片，充放电功率高达140W。芯片具有高集成度与丰富功能，只需一个电感实现同步升降压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。采用5*5mm 0.4pitch QFN40 封装。

同步升降压电感外套热缩管绝缘保护。

位于背面的一路升降压电路的两颗同步升降压开关管采用禾纳AER3041AE，NMOS管，耐压30V，导阻为4.1mΩ，采用PDFN5060封装。

一路升降压电路的两颗同步升降压开关管采用禾纳AER3041AE，NMOS管，耐压30V，导阻为4.1mΩ，采用PDFN5060封装。两路共四颗开关管组成H桥。

贴片保险丝来自聚鼎，型号为CLM1612，额定电流15A。

USB-A接口的VBUS开关管来自allepic禾纳，型号AET3061AP，NMOS管，耐压30V，导阻6mΩ，采用PDFN3030封装。

USB-C2接口的VBUS开关管同样采用禾纳的AET3061AP，NMOS管，耐压30V，导阻6mΩ，采用PDFN3030封装。

滤波固态电容来自Koas东佳，为VR系列的固态电容，规格为25V100μF。

另一颗滤波固态电容型号相同，同样来自Koas东佳，为VR系列的固态电容，规格为25V100μF。

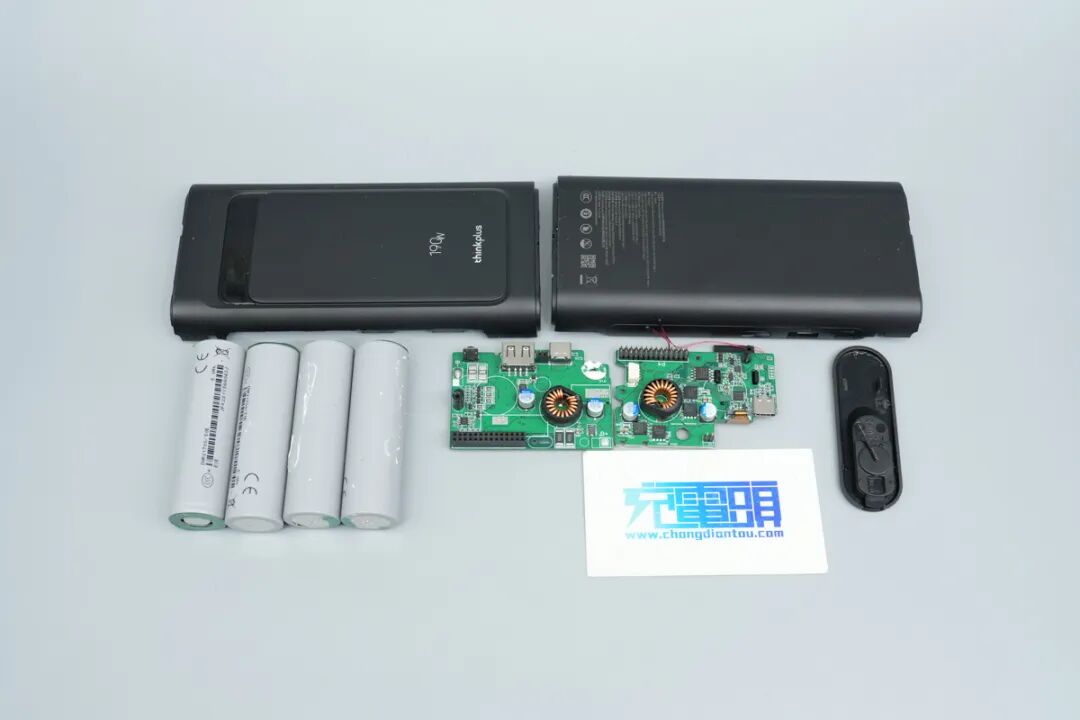

全部拆解一览，来张全家福。

充电头网总结

最后附上该产品的物料清单，方便各位查阅。

联想 thinkplus 灵讯自带线 190W 大功率移动电源采用修长的扁平柱状设计，机身正面配备了一块TFT数显屏幕，可展示剩余电量、充电功率、电池温度等信息。机身顶部集成 USB-C 自带线，加上1A1C两个接口组成 2C1A 三口配置，自带线与机身 USB-C 接口均支持单口 140W 高功率输出，多口输出总功率最高可达190W，支持最高100W自充，并兼容 PD3.0、PPS 以及 QC3.0 等主流快充协议，能够从容应对笔记本电脑、平板及手机等设备的快充需求。

充电头网拆解了解到，该产品电池组选用 4 节亿纬锂能 INR21700/50E 电芯串联组成，单节容量 5000mAh，采用赛微 CW1244 搭配 CW1051ALJM 的双重保护方案，提供过充、过放、过流功能，并配有独立均衡电路。壳体与盖板内侧均粘贴石墨铜箔加强散热，电池组粘贴NTC热敏电阻检测温度。

该产品采用两块主板堆叠组成，为每个C口配备了一套独立的同步升降压通道，让充电宝可以实现多口独立快充并满足更复杂的功率分配策略，两路升降压电路均选用英集芯IP2366，具有高集成度与丰富功能，只需一个电感实现同步升降压功能，且支持最高140W功率；同时采用多颗来自禾纳的 MOS 管，其中 AER3041AE 用于同步升降压电压转换，AET3061AP 负责各接口 VBUS 开关，AER3041BE负责电池保护，滤波部分则选用了东佳 VX 系列固态电容。
