前言
近期，闪极推出了一款40W USB-C小灵充充电器，该产品在外观上采用极简留白设计与近似苹果原装配件的工艺材质，并配备了折叠式插脚，将极致紧凑的机身与便携性深度结合。
闪极小灵充具备40W输出，支持PD3.2/PPS/AVS、QC、FCP、SCP、AFC等主流快充协议，可满足市面上多数手机、平板电脑、轻薄笔电等设备的快充需求。
充电头网以往还拆过闪极致敬苹果传奇麦金塔电脑的一款Retro 35W氮化镓充电器。
相关阅读：
下面，充电头网将为大家带来这款闪极40W小灵充的详细拆解，一探其内部的电路架构、做工用料以及高密度散热设计究竟如何。
闪极40W USB-C小灵冲充电器外观
充电器包装盒正面采用黑色底色与绿色点缀，印有产品概念图以及卖点。
包装盒背面印有详细的产品参数及厂商信息。详细参数信息我们到后续的实物环节再详细介绍。

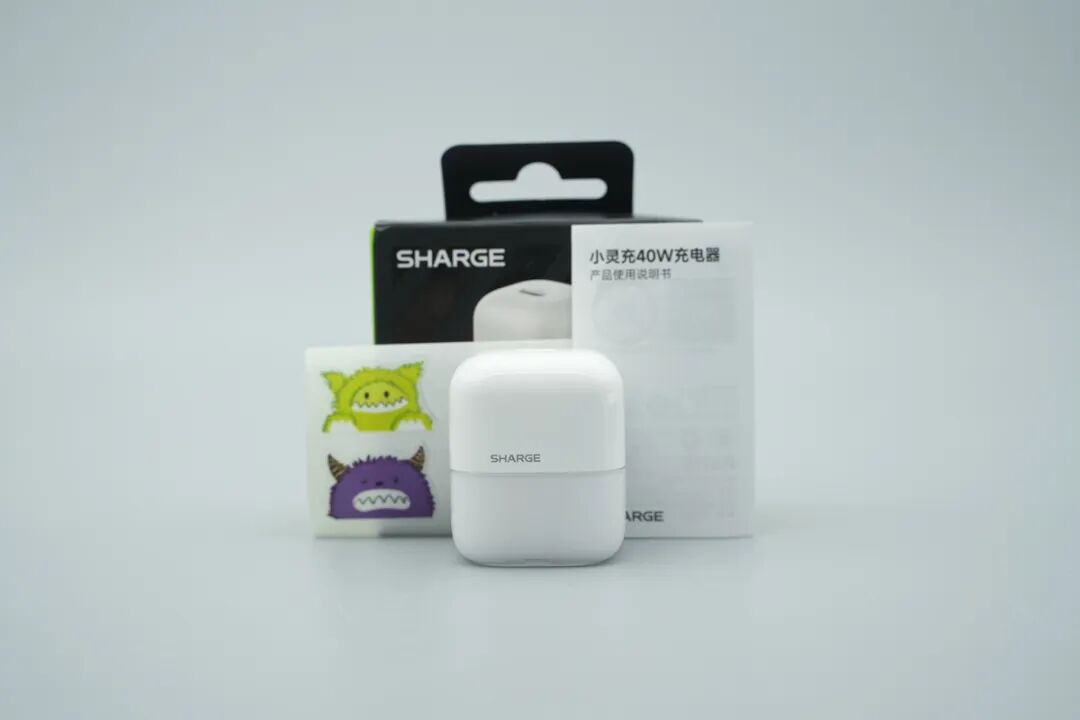

打开包装，内部包含了充电器本体、产品使用说明书以及两张卡通贴纸。
闪极40W小灵充采用纯白亮面外壳与白色半透明塑料拼接设计，边缘过渡圆润，整体宛如一块小冰块，颜值极高。
机身顶部中心设有一个单USB-C输出接口。底部配备了可折叠式的国标插脚，收纳时不易刮碰其他物品。
机身正面印有了灰色的SHARGE品牌Logo，外壳在中段采用了拼接工艺。
插脚折叠状态下，机身底部较为平整。

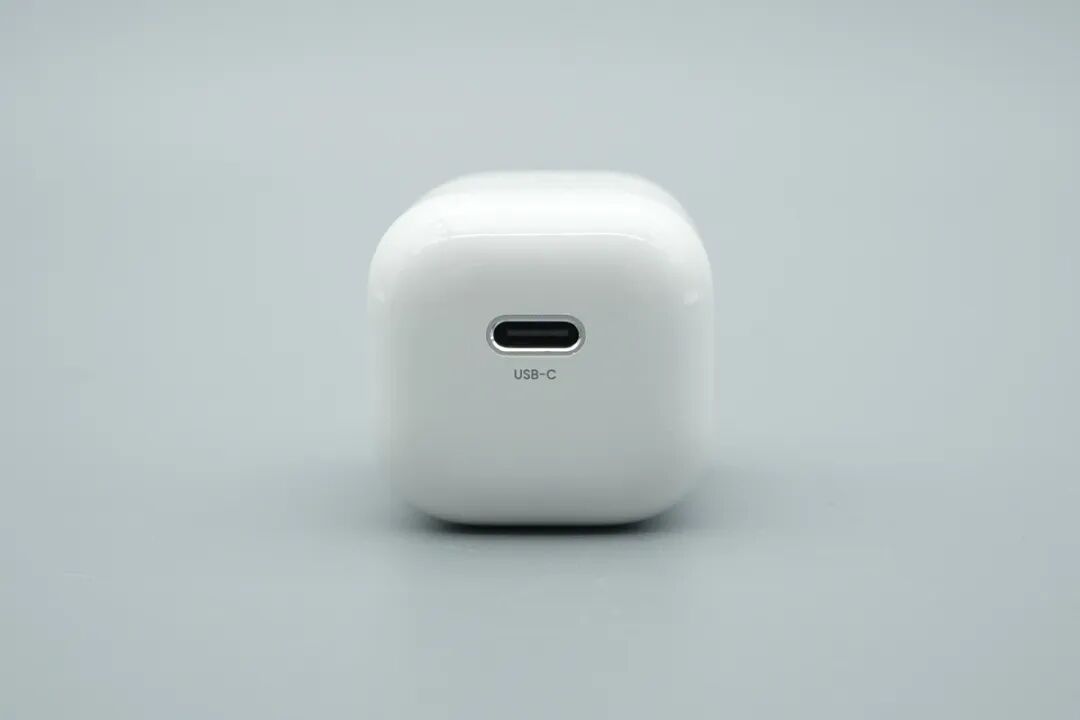

机身输出端配有单USB-C接口，接口外侧配有凹槽做点缀。

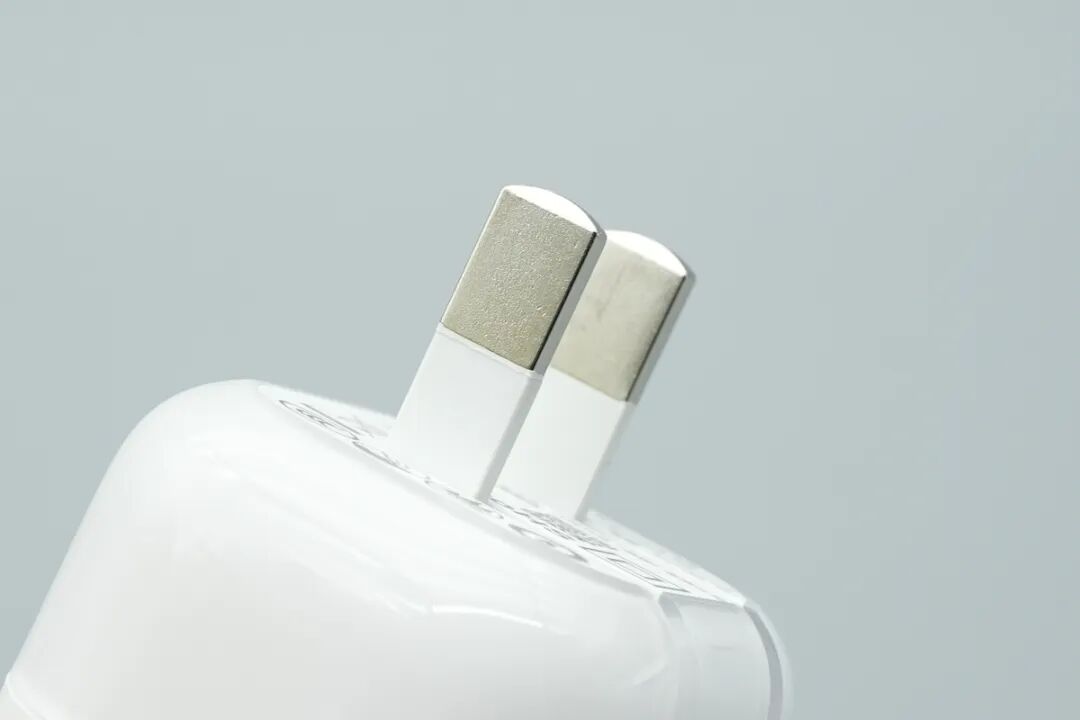

展开插脚可见其采用新国标插脚设计，金属插脚过渡圆润，做工扎实。
充电器底部印有与包装盒一致的铭牌参数，详细信息如下：
产品名称：小灵充40W充电器
型号：S8
输入：100-240V~50/60Hz 1.2A Max
额定输出电压/电流：5V3A、9V3A、12V3A、15V2.66A、20V2A；
制造商：闪极科技（深圳）有限公司
中国制造
该产品通过了3C认证
使用游标卡尺实测机身长度约为36.09mm。
实测机身宽度约为35.16mm。
实测机身高度约为43.05mm。
将充电器放在电子秤上，测得其重量约为74.5g。
将充电器置于成年男性的掌心，大小如图所示。

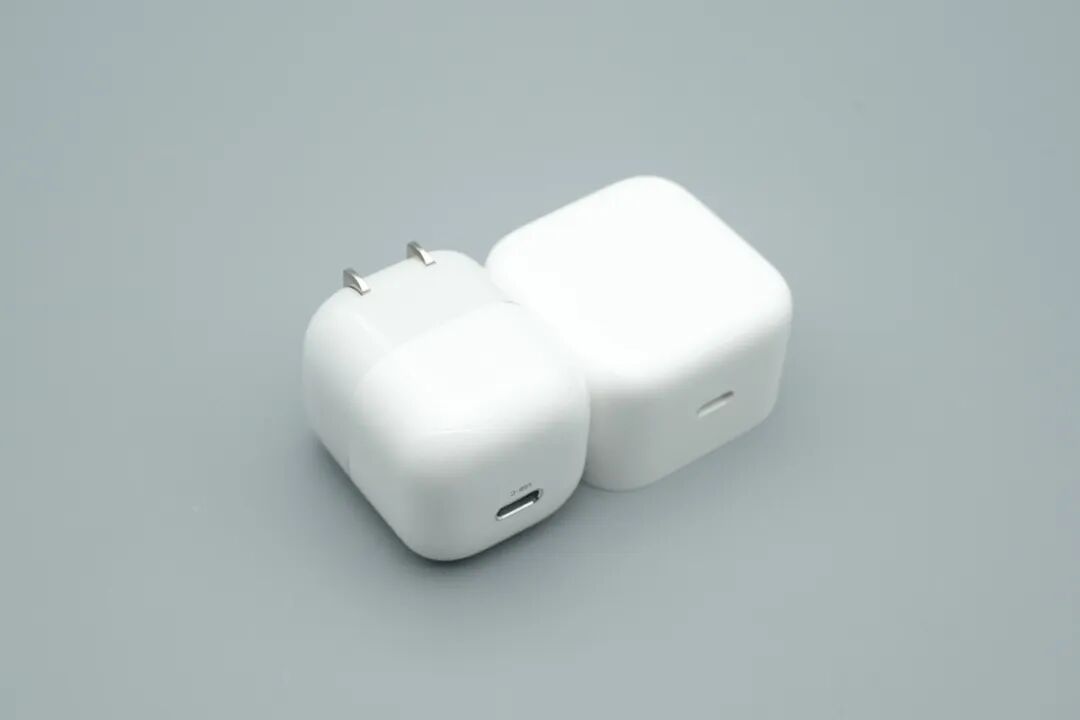

与苹果40W动态充电器对比，两者体积相近。
使用POWER-Z KM003C读取USB-C接口的快充协议，显示支持QC3.0、FCP、SCP、AFC、TFCP、PD3.2/AVS/PPS、QC4+、DCP以及Apple 2.4A快充协议。
相关阅读：
PD报文显示，该接口具备5V3A、9V3A、12V3A、15V2.66A、20V2A五组固定电压档位，以及一组5.00-11.00V 3.60A的PPS电压档位和9-20V 3A AVS电压档位。
相关阅读：
充电器在通电工作状态下，机身输出端USB-C接口旁会亮起一颗绿色工作指示灯。
闪极40W USB-C小灵冲充电器拆解
沿外壳接缝处撬开，内部的PCBA模块被厚实的灰色导热灌封胶包裹，有效提升了散热与抗跌落性能。
外壳内部的USB-C接口下方设有导光槽。

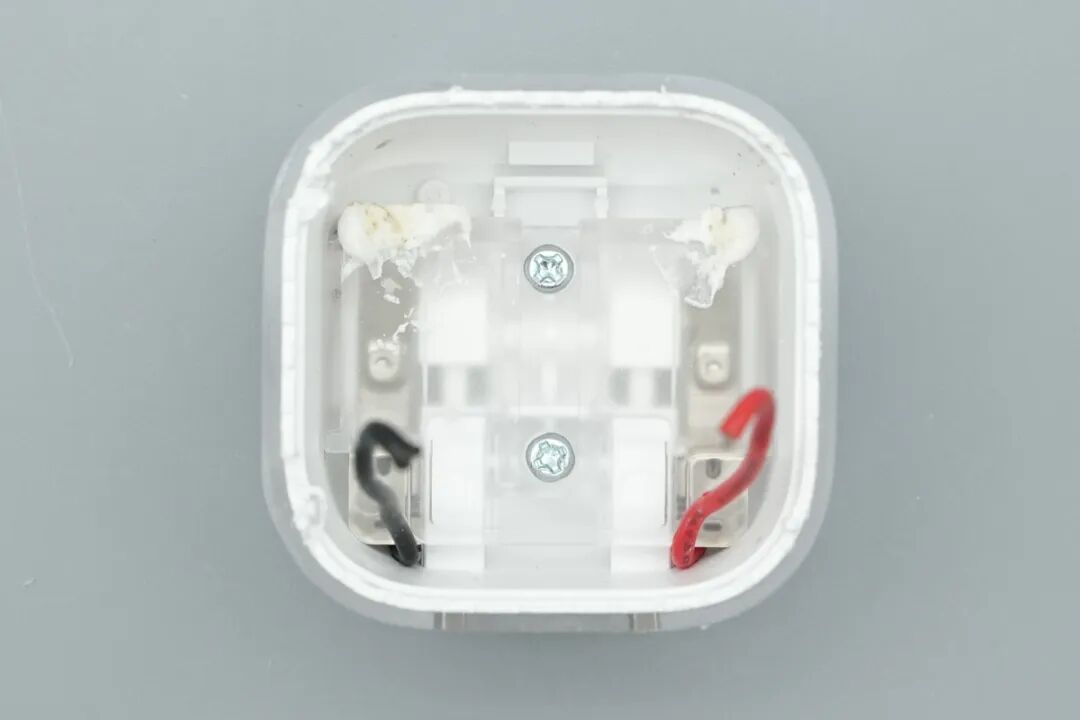

底部外壳内部通过红黑导线连接到PCBA主板。
取出PCBA模块后，可以看到底部外壳内部的折叠插脚模块。
整个PCBA模块被导热硅胶整体灌封。
PCBA模块背面，同样包裹导热灌封胶。
使用游标卡尺测量模块长度约为29.80mm。
测量模块宽度约为27.19mm。
测量PCBA模块厚度约为36.48mm。
清理掉大部分灌封硅胶后，可以看到内部电路采用了两块小板堆叠设计结构，进一步提升功率密度。
可见变压器占据PCBA较多空间。

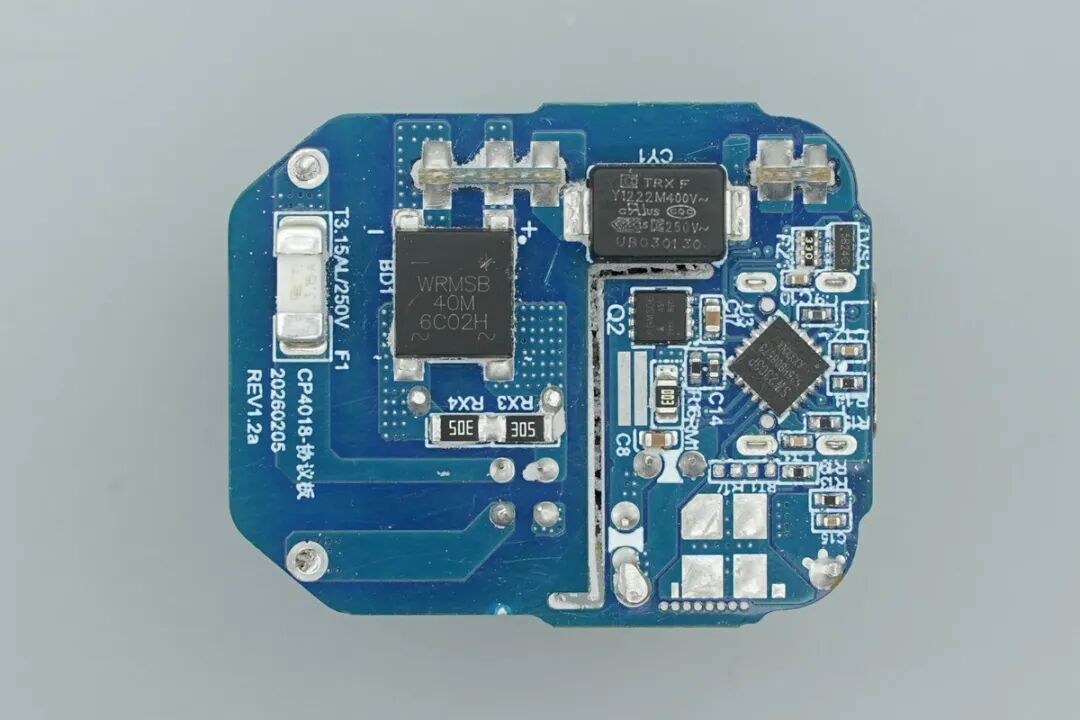

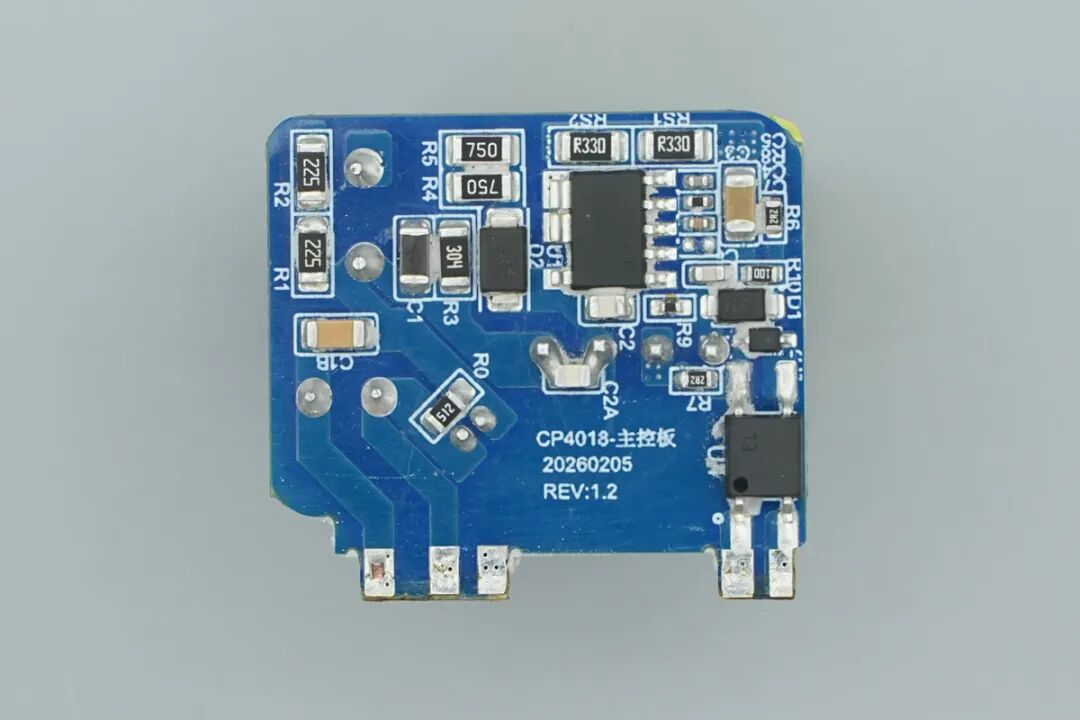

PCBA板背面特写，设有输入保险丝、整流桥、贴片Y电容、VBUS管等元器件。
侧边小板设有合封氮化镓芯片、光耦等元器件。
将内部的两块PCB板分离。
侧边小板一览，变压器占据了超过一半的空间。
侧边小板背面一览。
底部小板正面一览，设有输出滤波固态电容、安规X2电容、共模电感、同步整流芯片、同步整流管及USB-C母座等元器件。
小板背面一览。
输入端一颗贴片保险丝。
一颗黄色X2安规电容，规格为0.1μF275V。
一颗共模电感，外套黑色热缩管进行绝缘保护。
贴片NTC热敏电阻来自精勤，丝印2R5M 3A，用于抑制上电时的浪涌电流。
贴片整流桥来自World沃尔德，型号为WRMSB40M，规格为4A 1000V，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

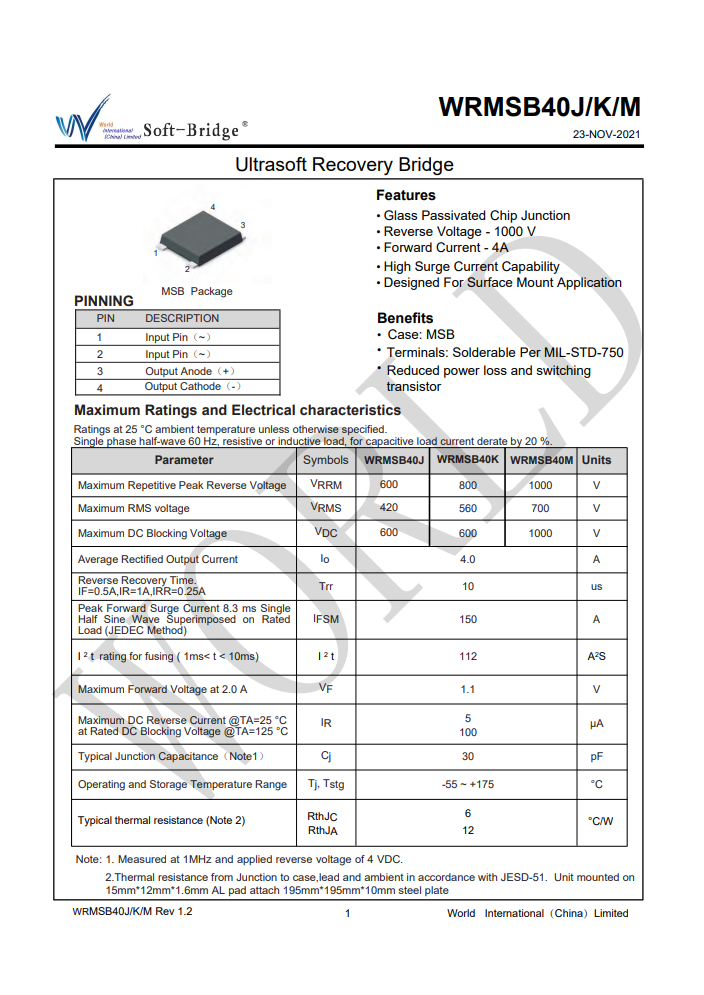

沃尔德WRMSB40M的资料。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1222M。

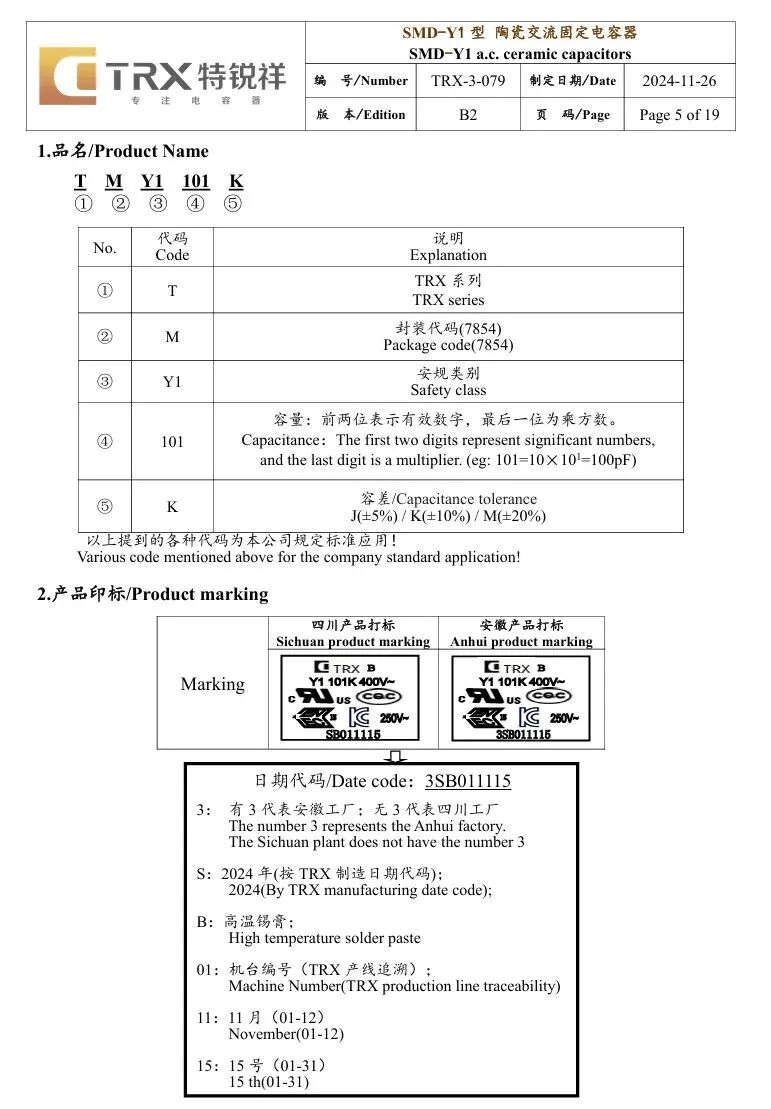

特锐祥贴片Y电容资料信息。
相关阅读：

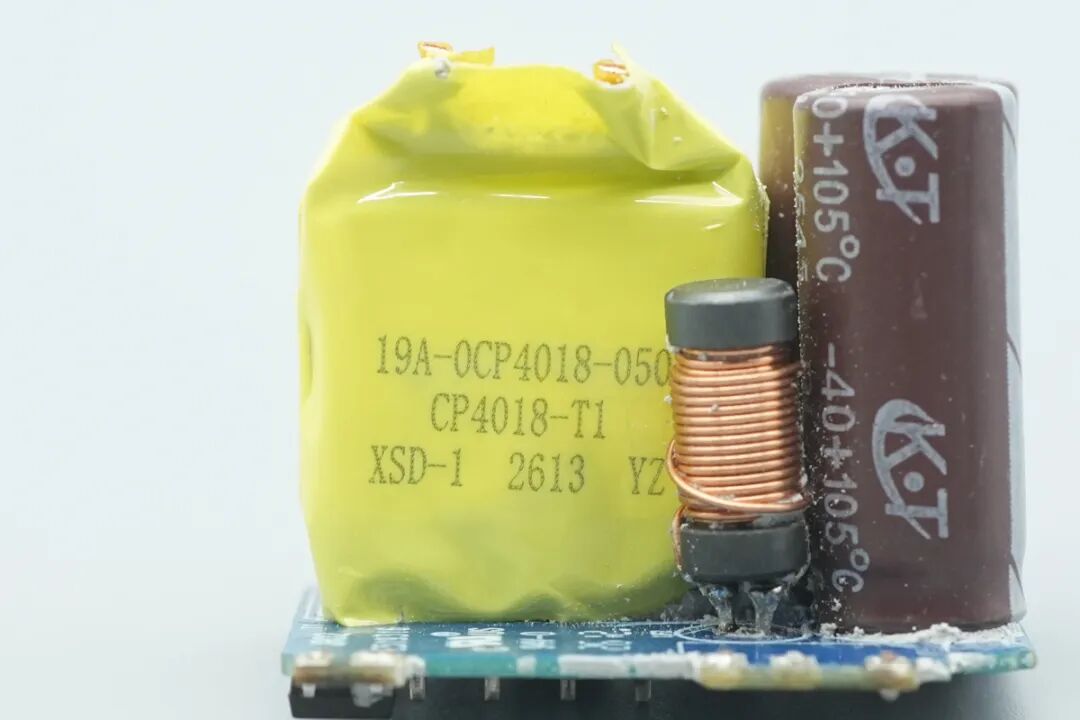

变压器侧面特写，变压器外部标签印有19A-OCP4018-050 CP4018-T1 XSD-1 2613 YZ喷码。
变压器旁边设有一颗工字电感。
两颗高压滤波电容来自KT品牌。

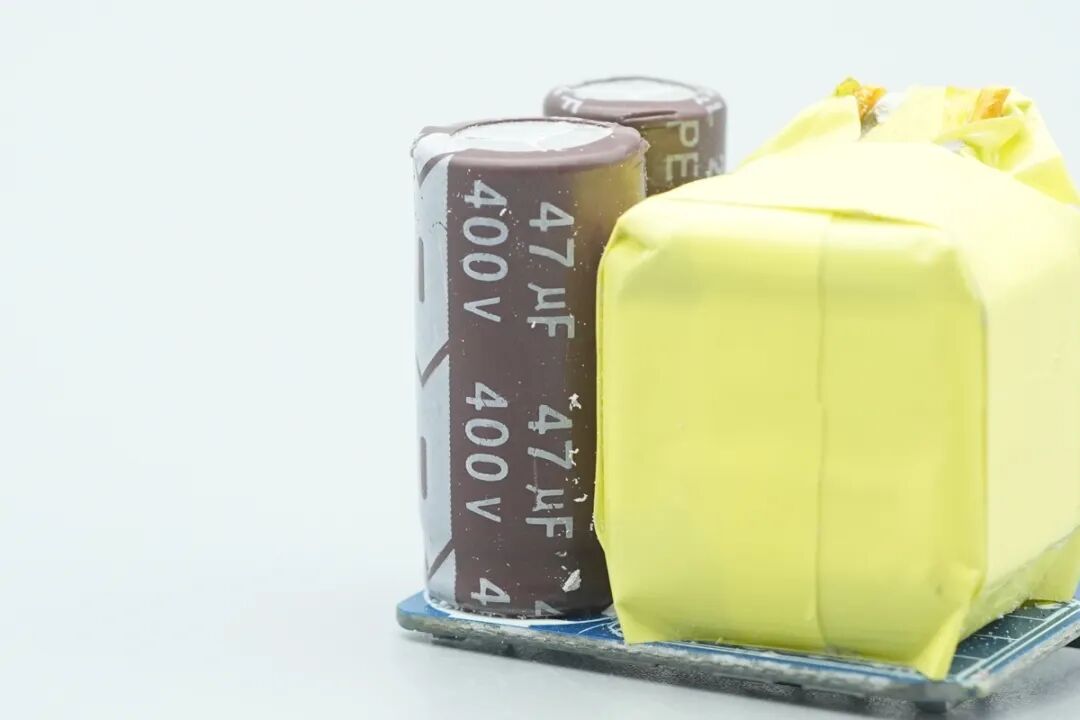

其中一颗KT高压滤波电解电容的容量规格为400V 47μF。
另一颗KT初级滤波电解电容的容量规格为400V 33μF。

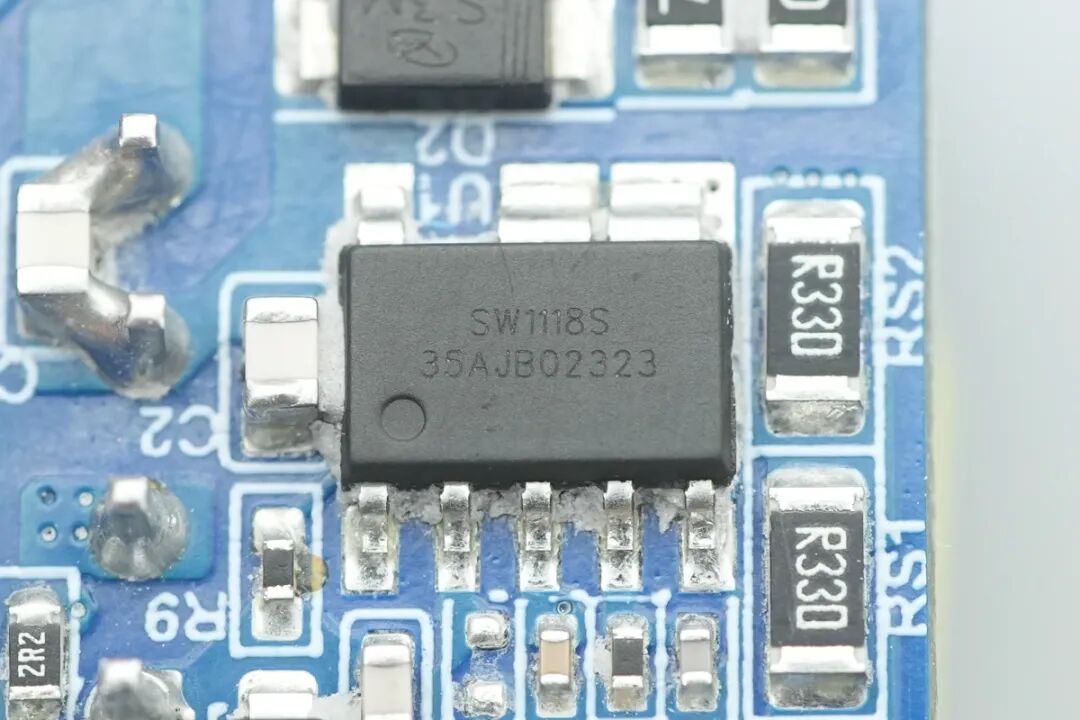

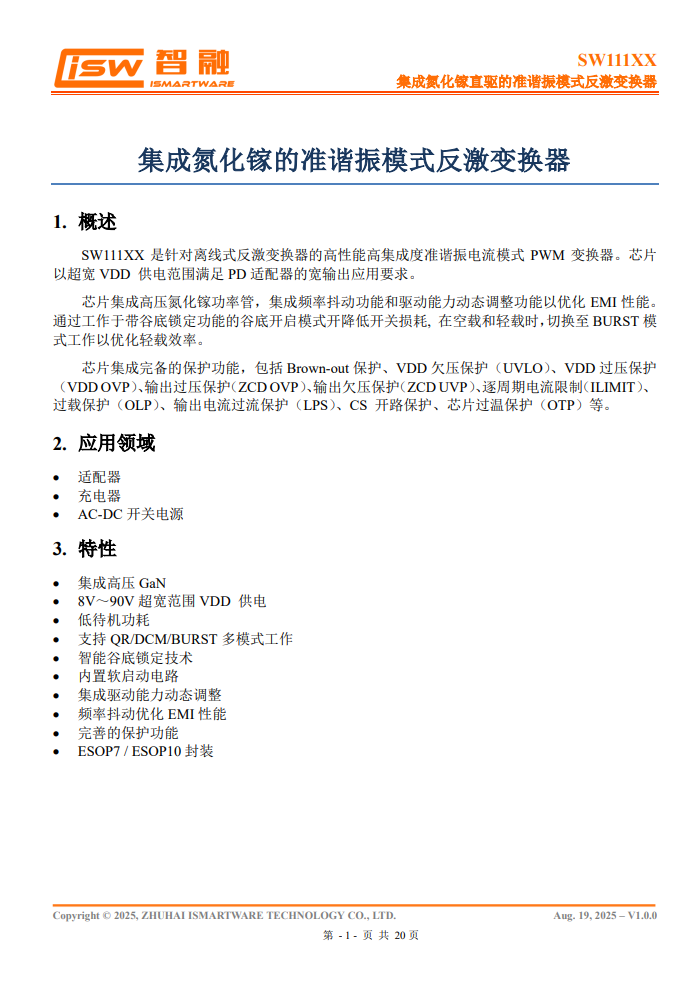

合封氮化镓芯片采用了智融科技SW1118S，采用高效散热的ESOP7封装。该芯片是一款集成700V氮化镓直驱的高性能准谐振反激变换器。
相关阅读：
内部GaN功率管支持高达6A的漏极电流，典型导通电阻低至270mΩ，最大输出功率可覆盖45W至65W区间。
搭配8V~90V的超宽VDD供电范围，它非常适合当前高功率密度、宽电压输出的快充适配器与AC-DC开关电源设计。
在效能与控制表现上，SW1118S支持QR、DCM以及BURST多工作模式的平滑切换。
芯片采用智能谷底锁定技术与谷底导通模式，有效降低了开关损耗，并在轻载和空载时自动切入突发模式，进一步降低待机功耗、提升轻载效率。
此外，内置的开关频率抖动功能与驱动能力动态调整机制，能从源头大幅优化电源系统的EMI性能。
为保障系统长期稳定运行，SW1118S集成了极其完备的安全保护逻辑。这涵盖了输入端的Brown-out保护、VDD过欠压保护，以及输出端的过压保护、欠压保护、过流保护和过载保护。
同时结合逐周期电流限制、CS开路保护及内部芯片过温保护等功能，为大功率快充电源的量产提供了坚实的可靠性壁垒。
一颗亿光EL 357N贴片光耦，用于初次级之间的电压反馈调节。
USB-C接口特写，母座内部采用黑色胶芯。
USB-C母座内侧设有一颗LED电源指示灯。
次级同步整流控制器同样来自智融科技，型号SW1608。这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装。
相关阅读：
其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围， 配合MOSFET使用替代肖特基整流二极管，可以显著提高系统效率。
SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。
此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。
相关阅读：
次级同步整流管丝印为YG070N10。
内置的协议芯片采用智融科技SW2303P，这是一款高度集成的快充协议控制器，支持BC1.2、PD3.2 PPS及SPR AVS、QC、SCP、FCP、AFC、UFCS、PE等快充协议，支持私有协议定制。

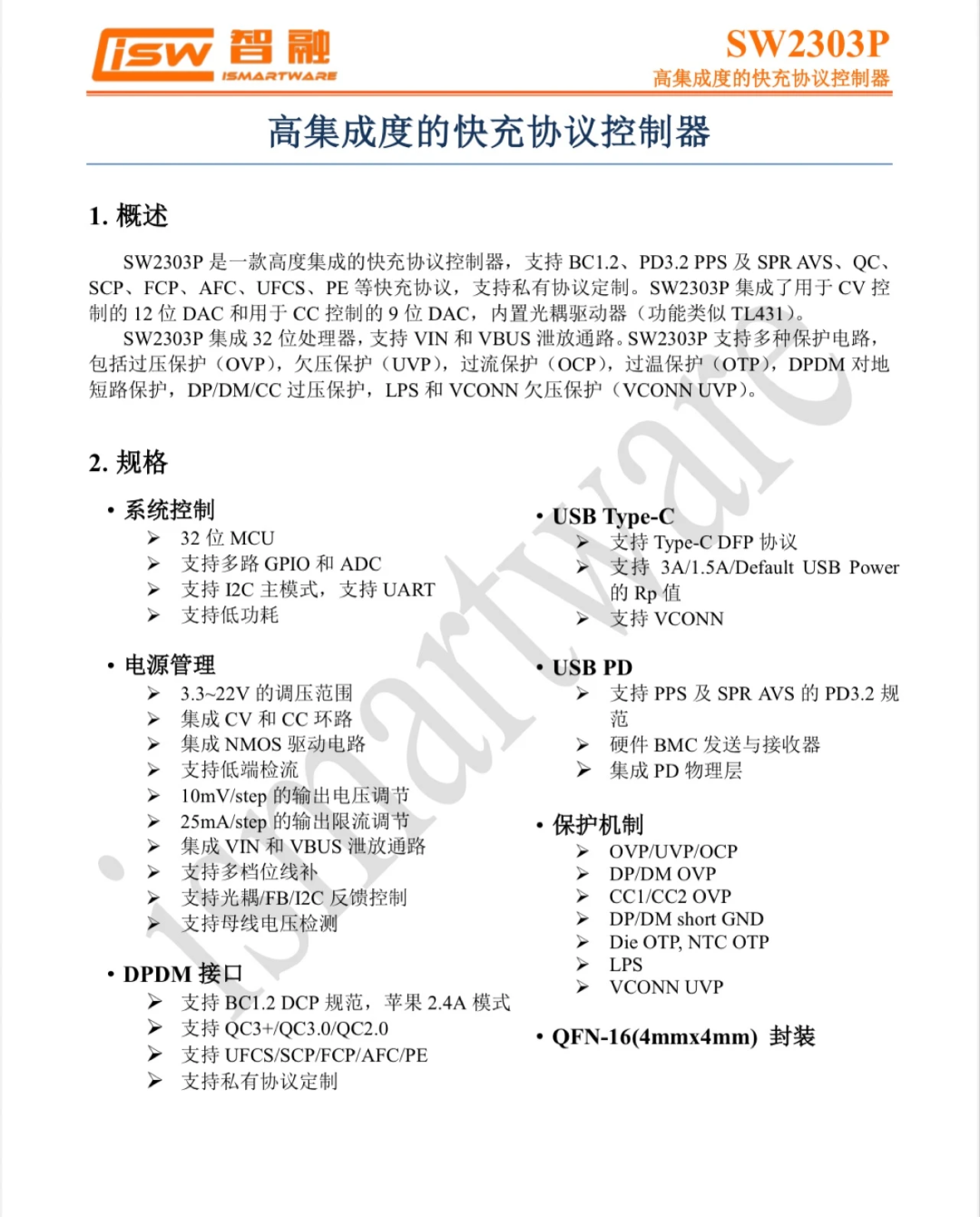

相关阅读：智融SW2303P：硬件Pin2Pin兼容，AVS协议升级无缝切换
芯片集成了用于CV控制的12位DAC和用于CC控制的9位DAC，内置光耦驱动器（功能类似TL431）。
SW2303P集成32位处理器，支持VIN和VBUS泄放通路。SW2303P支持多种保护电路，包括过压保护，欠压保护，过流保护，过温保护，DPDM对地短路保护，DP/DM/CC过压保护，LPS和VCONN欠压保护（VCONN UVP）。
输出VBUS开关管为AGMsemi芯控源AGM306AP，耐压30V，PDFN3.3*3.3封装，导阻5.7mΩ。
两颗输出滤波固态电容特写，规格均为25V390μF。

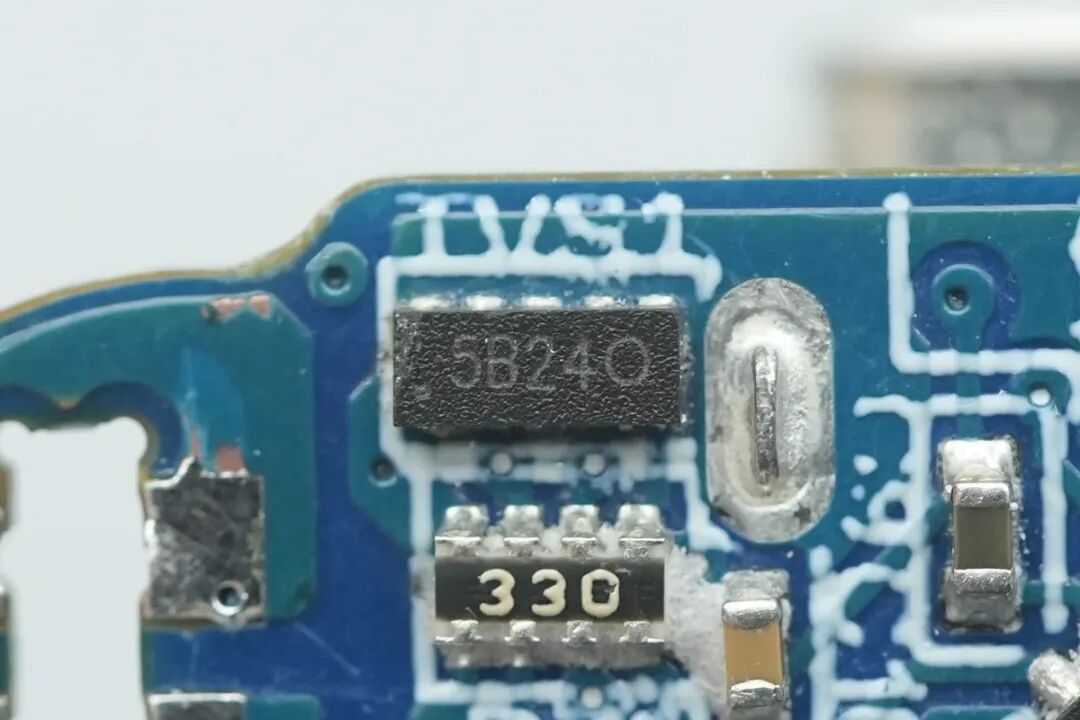

USB-C接口旁还有一颗丝印为5B240的器件。
闪极40W小灵冲充电器全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
闪极40W USB-C小灵充充电器在外观设计上极具辨识度，外壳采用纯白亮面与半透明材质拼接工艺，R角弧度与金属充电口等细节处理精准对标原生配件的质感。
搭配国标折叠式插脚设计，在保障高颜值的同时兼顾了外出携带的便利性。
该充电器配备带绿色指示灯的单USB-C接口，兼容PD3.2、AVS、PPS以及QC、FCP、SCP等多种主流快充协议，能够出色地胜任多品牌手机、平板及轻便设备的快充任务。
通过拆解可以发现，这款充电器内部采用了高密度的初次级两块PCB板堆叠结构，极大限度地压缩了整机体积。
为了应对高密度设计带来的发热挑战，内部PCBA模块及主要发热元器件均被大面积的灰色导热硅胶进行全方位灌封确保了产品在日常使用中的长期可靠性。
核心用料方面，闪极小灵初级侧搭载智融科技SW1118S合封氮化镓芯片，次级侧采用智融科技SW1608同步整流控制器，协议端则配备了智融科技SW2303P控制芯片。而贴片Y电容来自特锐祥，贴片NTC来自精勤，软桥来自沃尔德。
综合来看，这是一款在工业设计、体积控制与内部做工上均表现出色的迷你快充产品。
