充电头网第4151篇拆解报告。
前言
雷电5是Intel推出的新一代高速接口标准，双向带宽达到80Gbps，借助Bandwidth Boost技术单向带宽最高可提升至120Gbps，约为雷电4的三倍；同时供电能力提升至最高240W，视频输出规格也随之提升到8K级别，面向高性能笔电、专业显示器和外置存储等应用场景。线缆作为雷电5生态里绕不开的一环，需要同时满足高速信号和大功率供电两方面的要求，门槛并不低。
贝尔金推出的这款Connect Thunderbolt 5数据线，通过了Intel雷电5认证，支持最高240W PD3.1供电和80Gbps数据传输，线长1米，采用无源线缆设计，向下兼容雷电4、雷电3、USB4以及USB 3.2/3.0设备。
充电头网拿到了这款数据线，那么下面通过拆解，一起来看看它的内部做工和用料吧。
数据线外观

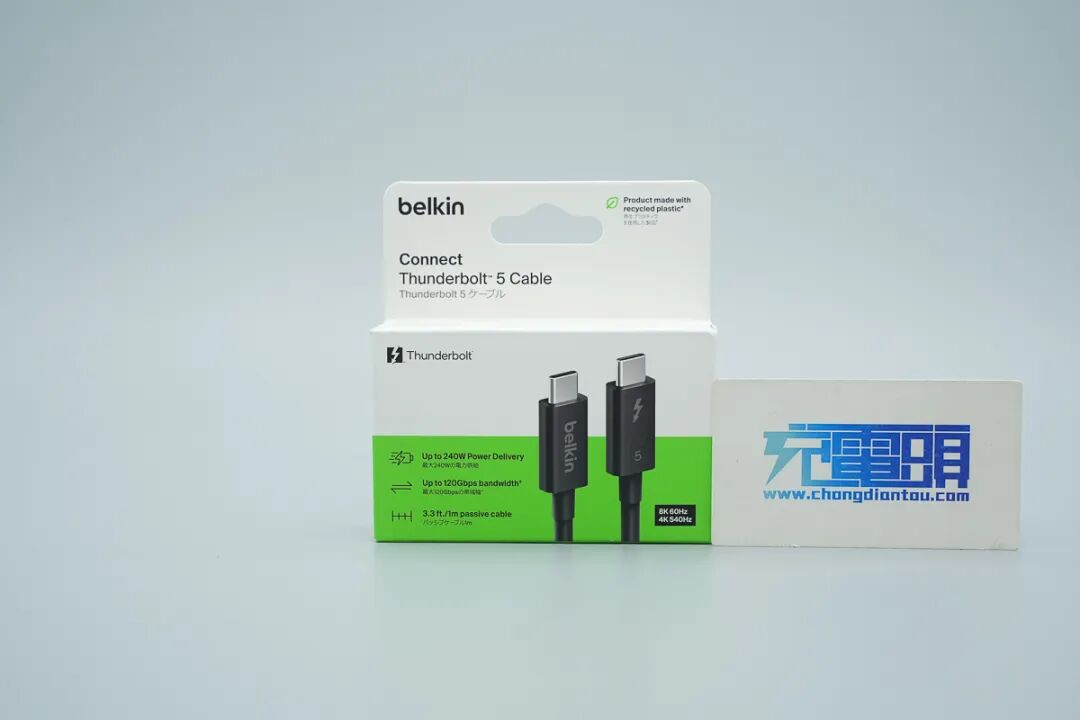

包装盒为白色纸质盒体，配绿色底边，正面印有belkin品牌。
包装盒背面印有英文介绍，带宽为雷电4的三倍；支持三屏显示，三屏时最高4K/144Hz，双屏最高8K/60Hz，单屏最高4K/540Hz。
包装盒侧面以多语言标注了兼容设备，适用于Thunderbolt 5、Thunderbolt 4、Thunderbolt 3、USB4、USB 3.2和USB 3.0端口的设备，覆盖Windows、Mac、Chromebook、平板电脑和智能手机。
中文标注部分写着适用支持USB-C的设备，与英文说明一致。
打开包装，里面是数据线本体、说明书和产品有害物质说明表。
数据线整体采用黑色橡胶外皮，两端均为USB-C 公头，端子外壳为黑色磨砂材质并印有belkin标识。
两端端子特写，一端印有雷电标志和数字5，另一端印有belkin品牌标识。
端子正面特写，黑色磨砂外壳上印有belkin Logo 。
端子网尾设有加长设计。
USB-C插头为满 PIN 设计。
线身靠近端子处喷印有序列号。

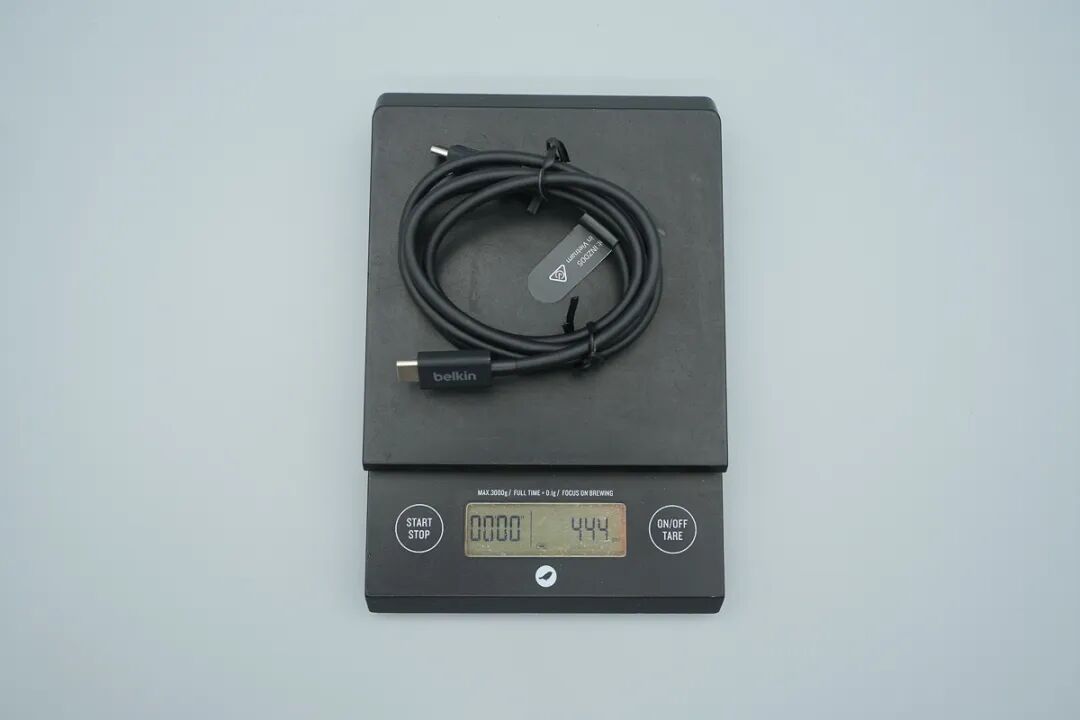

将数据线放在电子秤上，实测总重量约为44.4g。
使用卷尺测量线缆长度，端到端实测约为103 cm。

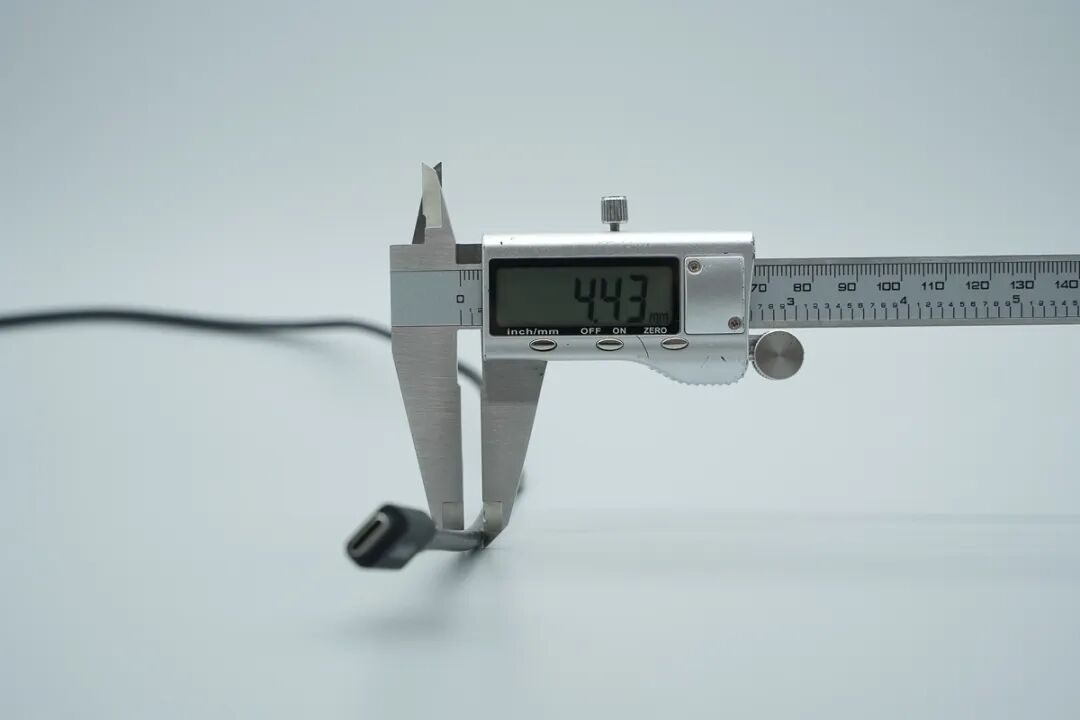

使用游标卡尺测得线身直径约为4.43mm。
使用POWER-Z KM003C测试仪读取线材内部的E-Marker芯片信息，实测该线材支持最高 50V 5A，240W的电力传输，数据传输规格为USB Gen 4，内部搭载的E-Marker芯片型号为 EJ903W。
贝尔金240W雷电5数据线拆解
先拆解其中一端，切开并剥去端子的黑色塑料外壳，内部是金属屏蔽壳。
金属屏蔽壳特写，可以看到壳体边缘的卡扣结构比较规整。
金属屏蔽壳根部与数据线的衔接处特写，能看见铜箔。
金属屏蔽壳侧面特写。
继续拆开金属屏蔽罩，内部漏出一块 PCB小板。

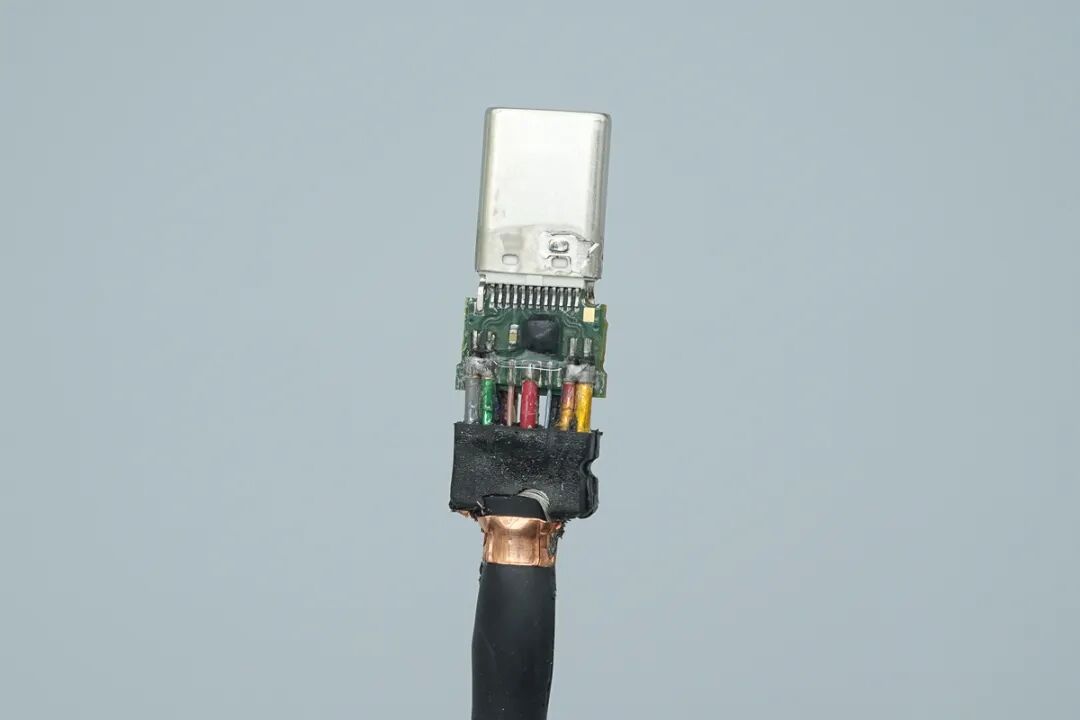

小板正面特写，多根线芯依次焊接在焊盘上。
小板背面同样焊接有若干线芯。
小板正面焊点特写，有一颗贴片电容。
焊点近景特写，焊接饱满圆润。
继续拆解，把端子头部处的金属外壳拆开，露出内部的针脚布局。

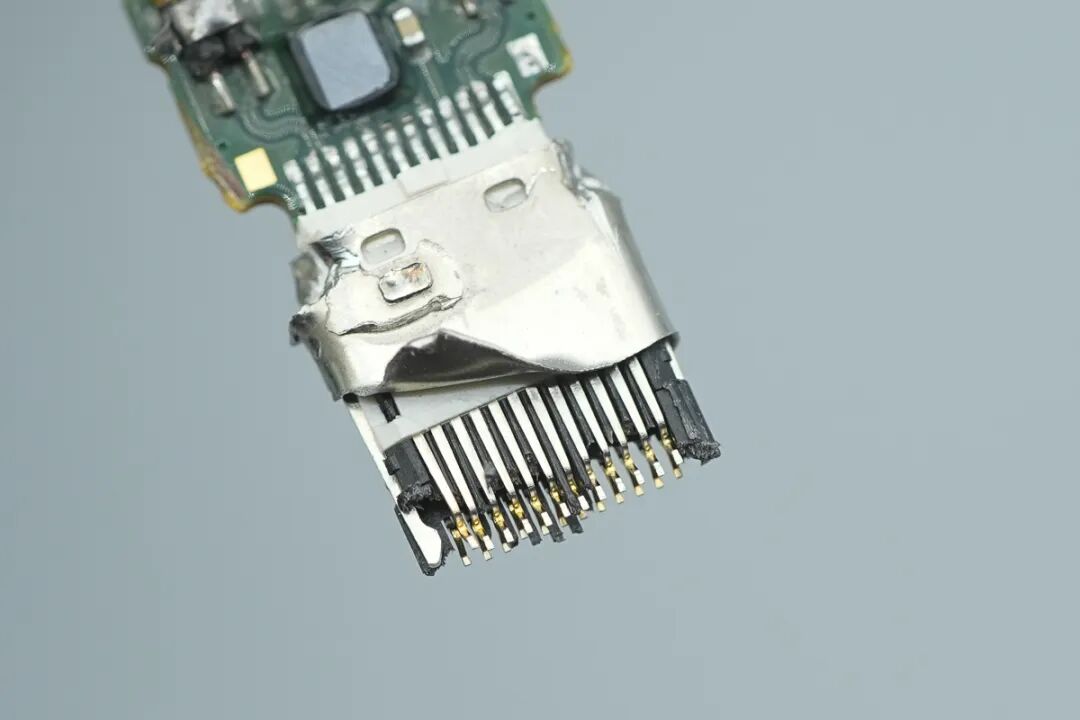

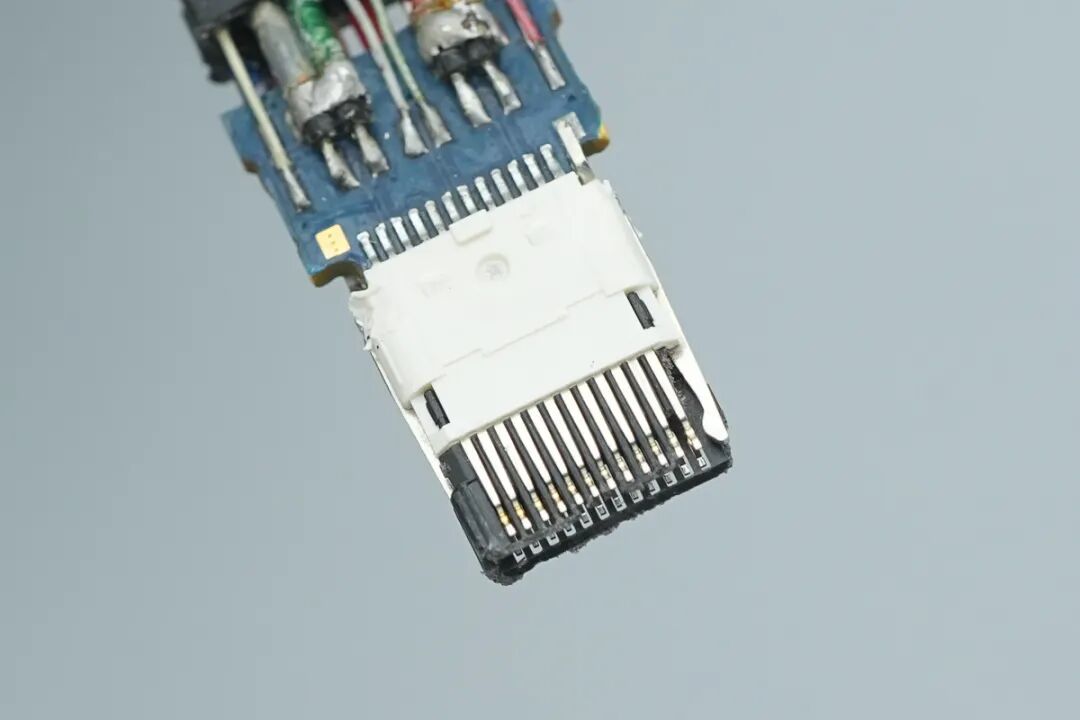

端子触点特写，上下两排满PIN布置，触点前端镀金，排列整齐无歪斜。

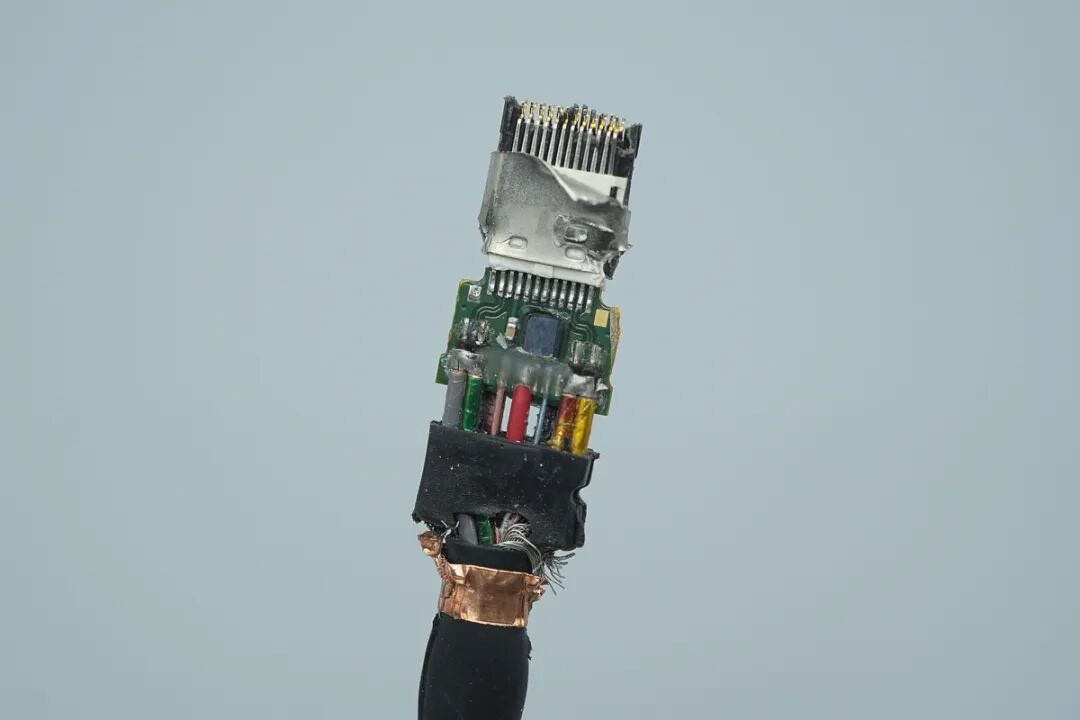

再来看到另一端的端口，剥去塑料外壳后，同样能看到金属屏蔽罩。
根部绕包的铜箔，两端做工保持一致。

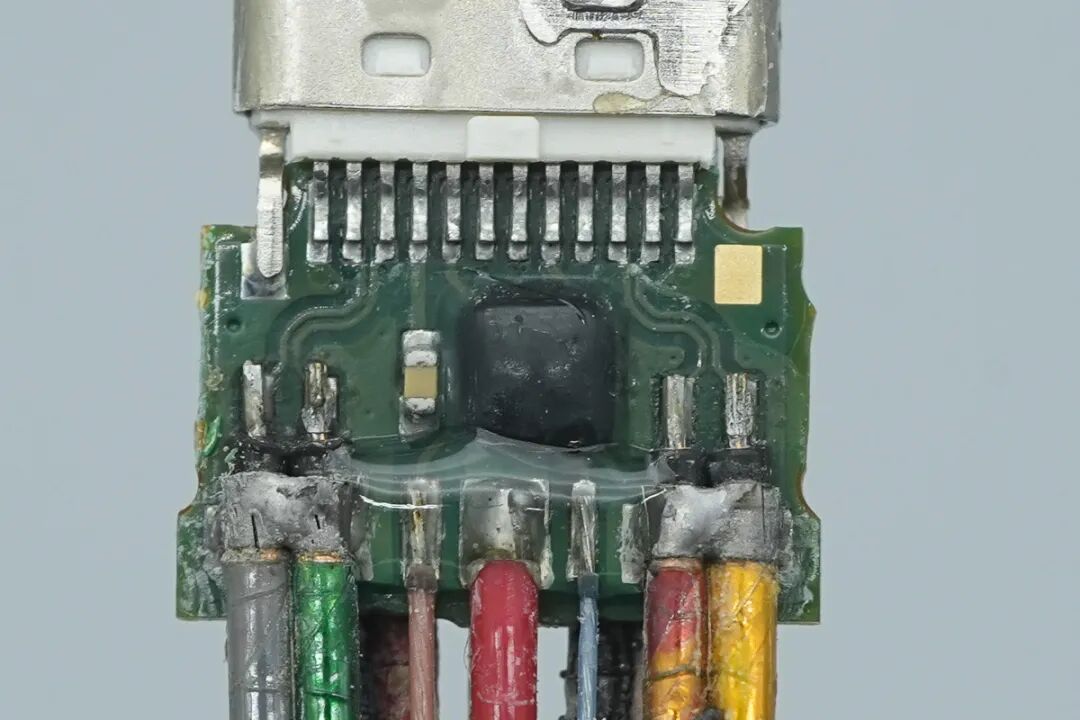

小板正面特写，黑色E-Marker芯片位于PCB中央。
小板背面焊接有多根线芯，外皮颜色有灰、绿、红、蓝、黄等，各线芯依次对应端子的不同引脚功能。
黑色 E-Marker芯片特写，来自eEver钰群，型号为EJ903W。EJ903W采用WLCSP 20封装，符合 USB PD 3.1 与 Type-C R2.2标准，支持EPR 240W 及 USB4/雷电4。芯片内置 12 MHz 晶体、VCONN 二极管与电源 LDO以及 8 KB MTP，可通过 CC 线在线编程；工作功耗约 10 mW、VCONN 侧具备 5.75 V 保护，并通过了USB-IF 认证（TID/XID 6918/748）。
继续拆开端子头部的金属外壳，露出内部触点。
端子触点近景特写，上下两排触点都做了金属镀金处理。
端子触点的另一角度特写，镀金层均匀，插拔耐久性有保障。
将线材从中间剪断，观察截面。可以看到外皮厚度可观，内部结构紧实。
剥开黑色外皮，内部是一层银白色的屏蔽层。
剥开后下方还有一层铝箔屏蔽，与编织层构成双重屏蔽结构。
剥开全部屏蔽层，内部线芯全部展开。
将线缆内部所有组件一字排开，依次为黑色外皮、屏蔽层、以及各色线芯，下面逐一介绍。

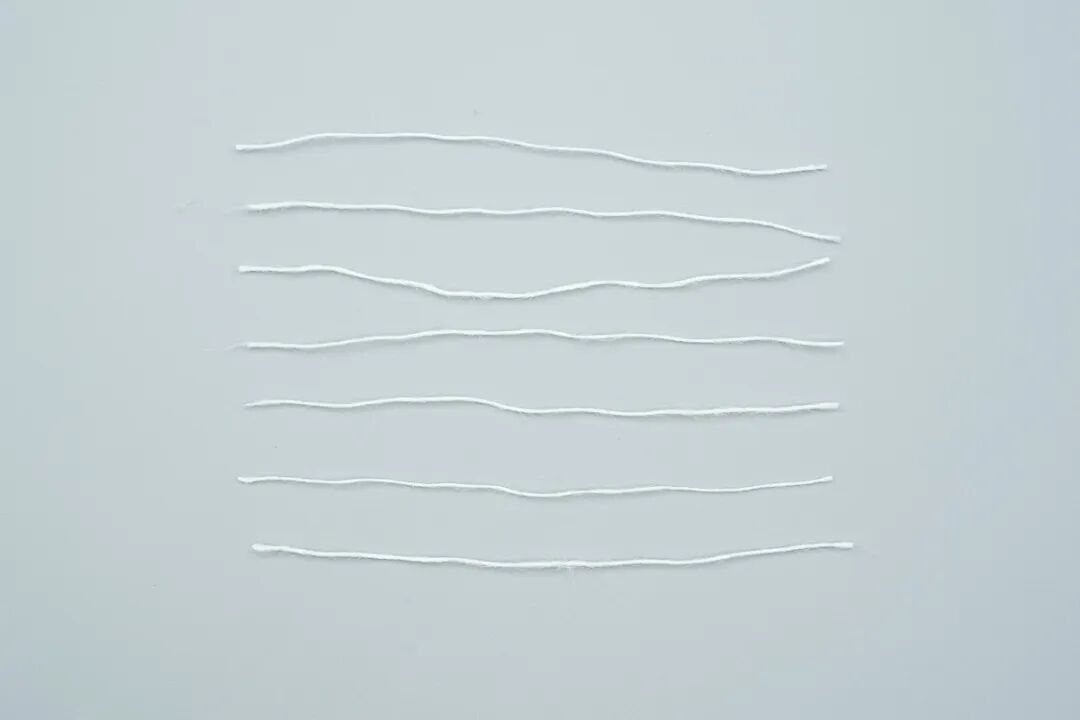

线缆内部填充的白色抗拉纤维特写，共有七根，用于承受拉扯应力，避免拉力直接作用在线芯上。

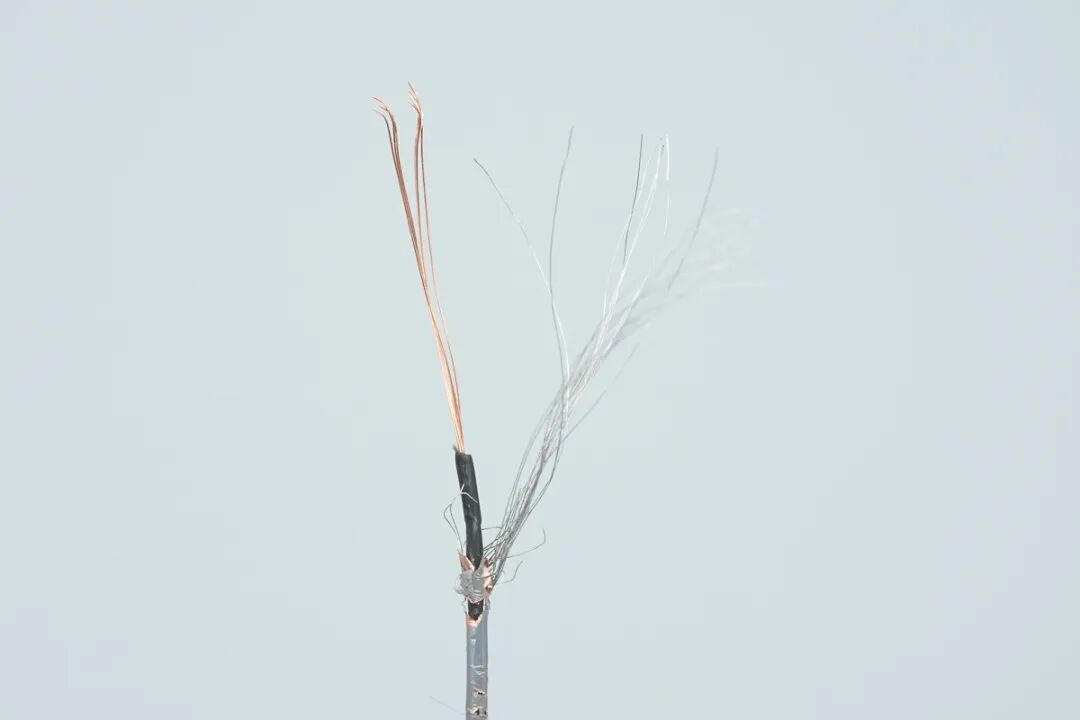

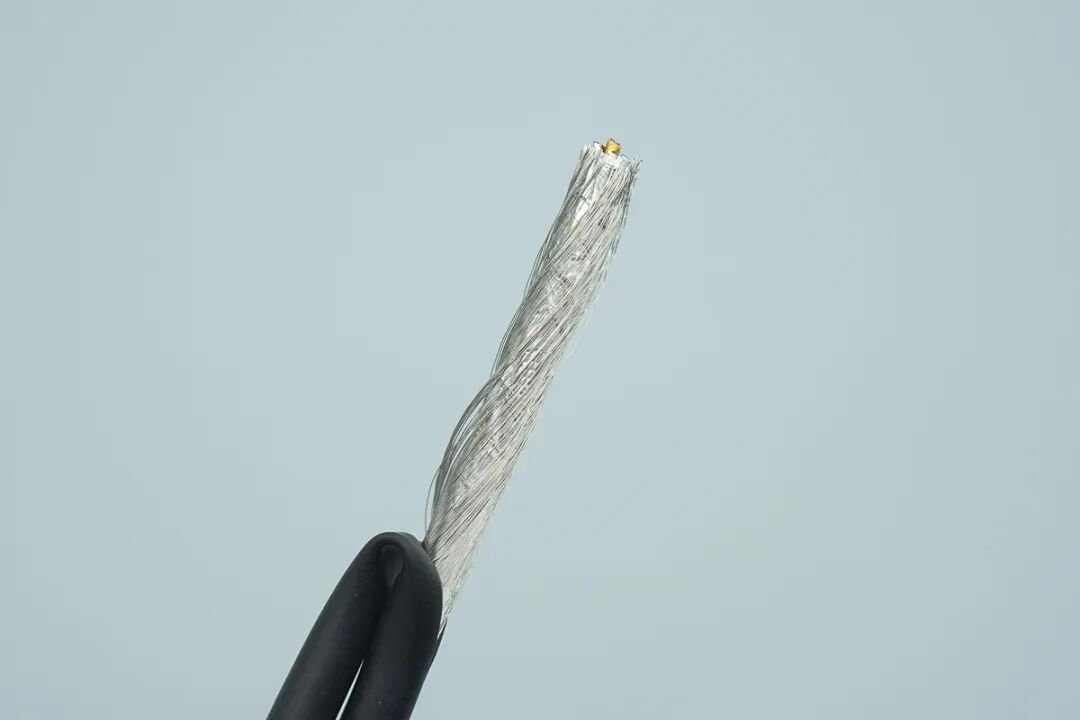

一根白色同轴线线芯特写，负责传输信号。最外层是银白色的镀银屏蔽编织层，可以隔绝干扰。
绿色外皮的同轴线芯特写。

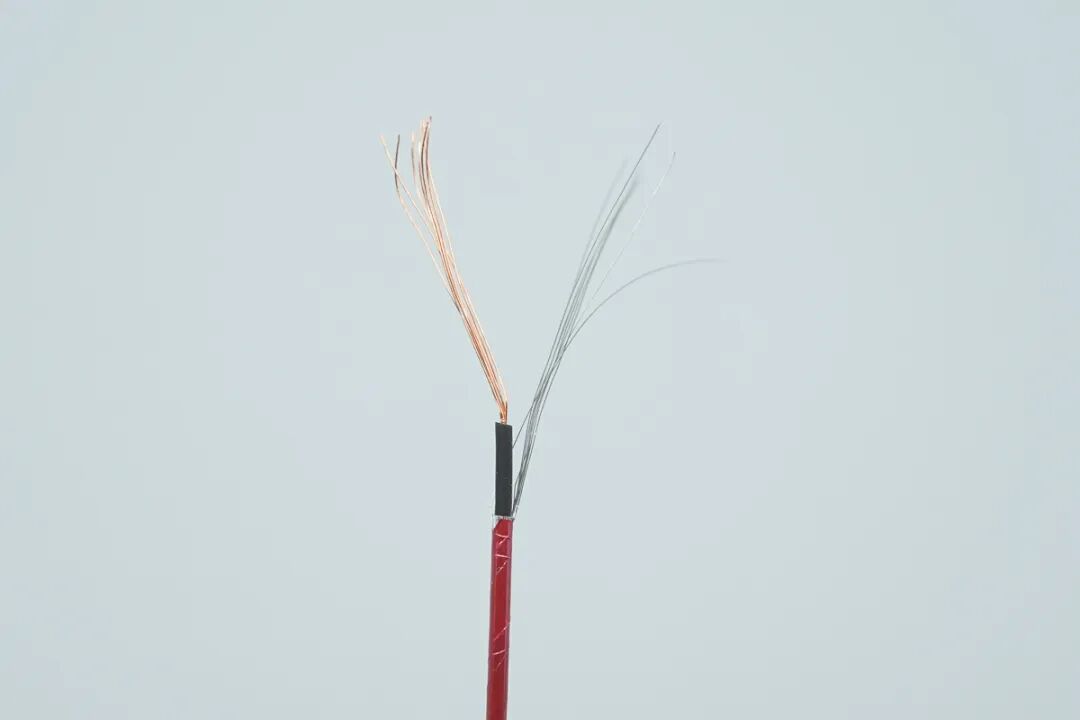

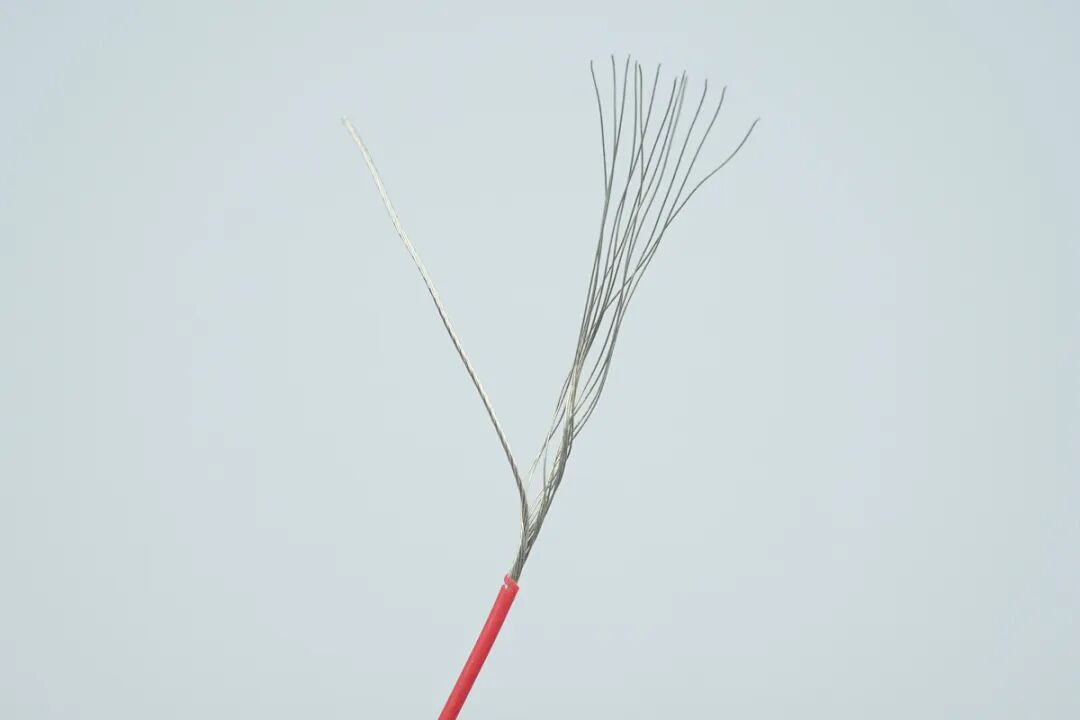

红色外皮的同轴线芯特写，是高速数据通道的一员。
另一根红色外皮的同轴线芯，与前一根红色线芯配对成组。
白色外皮的同轴线芯特写。
黑色外皮的同轴线芯特写，黑色发泡绝缘层厚度均匀。

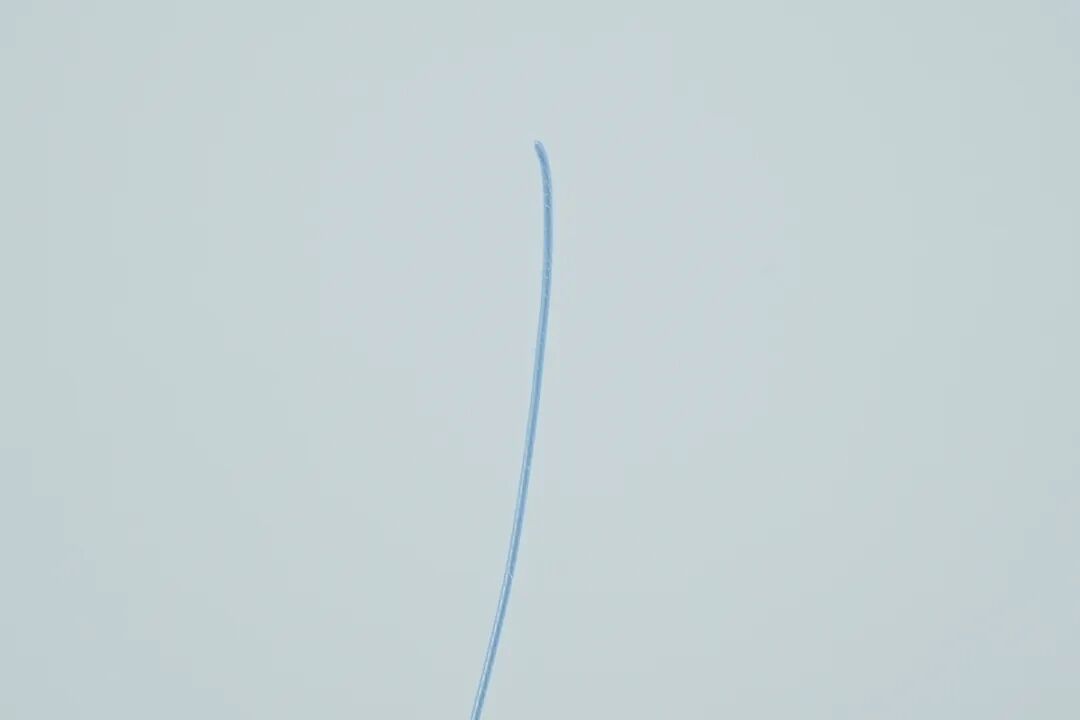

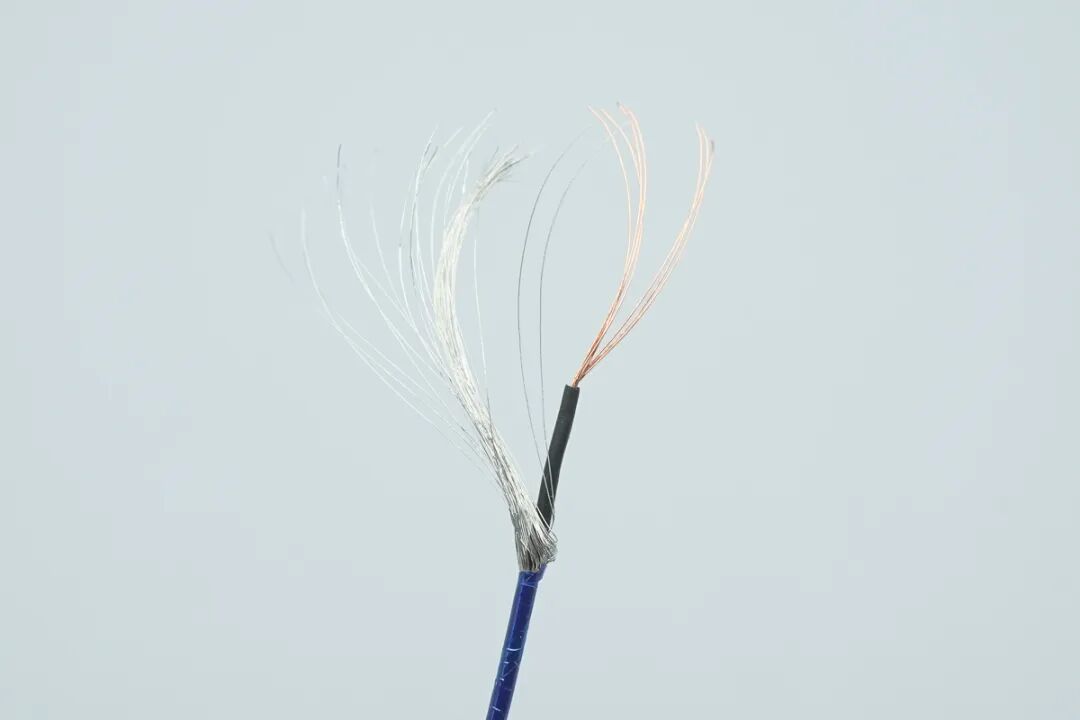

蓝色同轴线芯特写。
金黄色外皮的同轴线芯特写。到这里全部高速同轴全部介绍完毕，雷电5的数据传输、DP视频输出、USB4数据读写，全部由这些同轴线承担。

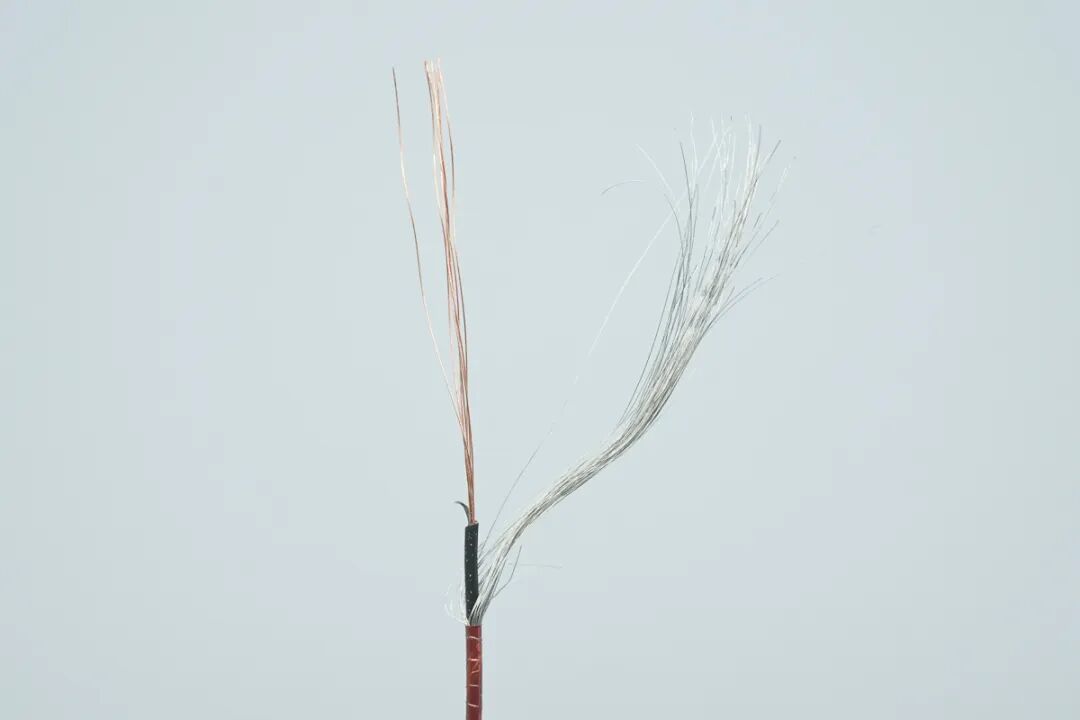

接下来是供电部分，红色线芯为VBUS供电正极，内部为多股镀锡铜丝绞合而成，承担50V 5A即240W的大功率传输。

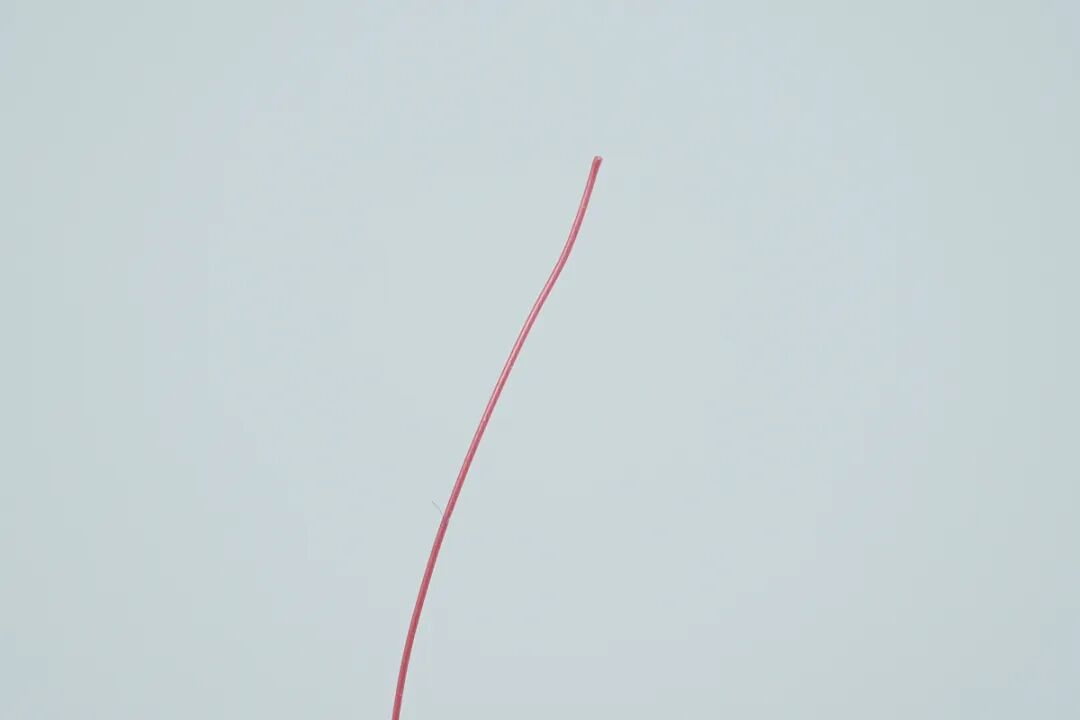

一根红色线芯特写。
粉色线芯特写，为Vconn线芯，负责给线缆内部的E-Marker芯片供电。
剥去外皮的地线特写。
浅蓝色CC线芯特写。
绿色线芯特写，用于传输 USB 2.0。
白色线芯特写，与白色线芯一样承担 USB 2.0 的传输。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上产品的物料清单，方便大家查阅。
通过充电头网的拆解可以看到，这款贝尔金Connect Thunderbolt 5数据线在外观上采用黑色橡胶外皮搭配磨砂端子外壳，端子尾部做了缓冲设计，线长1米，实测重量44.4g、线径4.43mm，通过了Intel雷电5认证，支持最高240W PD3.1供电和80Gbps数据传输。
端子内部采用PCB小板焊接线芯，外侧由金属屏蔽壳和铜箔双重防护，触点做了镀金处理；其中一端的小板上焊接eEver钰群 EJ903W E-Marker芯片，向设备上报线缆的供电与传输能力。
带独立屏蔽的同轴线芯承担80Gbps高速数据传输；供电部分由红色VBUS线芯并联加一根地线构成，满足50V 5A的240W EPR需求；整根线设有屏蔽编织层加铝箔的双重屏蔽，并填充七根抗拉纤维，是典型的雷电数据线配置。
