充电头网第4131篇拆解报告。
前言
近期，充电头网拿到了Smartoools推出的五号和七号可充锂电池。这两款产品自带USB-C充电接口，用户无需额外购买专用的电池充电器，大大提升了日常使用的便利性。
同时，该系列产品还支持模拟干电池放电曲线，更加符合用户的使用习惯，能够帮助用电设备实现准确的低电量提醒，从而有效避免电池耗尽时设备突然断电的困扰。
充电头网了解到，Smartoools成立于2012年，是国内最早开发生产Micro USB AA和AAA充电电池的公司。公司拥有十多项USB电池专利。通过了Sedex会员审核，并获得了ISO9001:2015认证。
Smartoools可以提供全系列USB可充电电池，包括AA、AAA、C、D、18650以及其他设备电池。
产品符合IEC、CE、FCC、RoHS国际标准进行测试和性能验证。已通过OEM或ODM方式出口至20多个国家和地区，是国内USB AA和AAA充电电池的老牌制造商。
接下来，充电头网便带来这款产品的详细拆解，一探其内部做工与用料。
产品外观
五号和七号电池外观均采用白绿相间的清新配色设计，上半部分为绿色并印有5和7字样以区分型号，下半部分为白色并印有产品核心参数。
五号电池外观
Smartoools五号电池正面印有5字样，下方标注了AA、1.5V、2600mWh以及1200次循环寿命等核心参数信息。
电池靠近正极的一侧设有一个USB-C充电接口。
电池的USB-C接口内部采用黑色胶芯，用户可直接使用现有的C口数据线为其充电，非常便捷。
电池的警告信息特写，详细标注了不可将电池与金属物品混放以免短路，以及避免高于45℃的高温和火源等日常使用注意事项。
电池正面的参数特写，产品为标准AA电池，输出电压为1.5V，能量2600mWh，支持高达1200次的充放电循环。
电池正极特写，与普通的五号干电池一致。
电池负极特写，边缘平滑，确保了与负极弹簧的良好接触。
七号电池外观
继续来看Smartoools七号电池的外观，整体设计风格与五号电池保持一致，正面印有数字7，下方标注了AAA、1.5V、750mWh以及1200次循环寿命等参数。
七号电池同样在靠近顶部正极的一侧也配备了USB-C充电接口，且同样采用黑色胶芯。
七号电池背面的英文警告语内容与五号电池完全一致，强调了避免外皮破损使用、防短路、防水防火等操作规范。
七号电池参数特写，为标准AAA电池，输出电压同样为1.5V，能量为750mWh，支持1200次循环充电。
七号电池正极特写。
七号电池负极特写。
五号电池充电测试
同样使用USB-C线缆为五号电池充电，USB-C接口旁边的缝隙中会透出绿色的LED指示灯光，提示电池此时正处于充电状态。
使用POWER-Z KM003C测量五号电池的充电功率，屏幕显示当前输入电压约为5.11V，电流约为0.32A，充电功率约为1.67W。
相关阅读：
七号电池充电测试
使用USB-C线缆为七号电池进行充电，充电时电池正极会亮起绿色LED指示灯，方便用户直观了解当前的充电状态。
使用POWER-Z KM003C测量七号电池的充电功率，屏幕显示当前输入电压约为5.13V，电流约为0.107A，充电功率约为0.55W，充电功率比五号电池低一些。
五号电池尺寸重量
使用游标卡尺测量五号电池的长度，测得约为50.5mm。
使用游标卡尺测量五号电池的直径，测得约为14.0mm。
使用电子秤称量五号电池的重量，测得单节五号电池重量约为18.4g。
七号电池尺寸重量
使用游标卡尺测量七号电池的长度，测得其整体长度约为44.1mm。
使用游标卡尺测量七号电池的直径，测得横截面直径约为10.0mm。
使用电子秤称量七号电池的重量，测得单节七号电池重量约为7.4g。
五号电池放电曲线
接下来我们对五号电池进行放电测试。首先是0.2A放电测试，环境温度设定为25±2℃，从放电曲线可以看出，电池在0.2A电流下，电压整体平稳下降，最终放出2278mAh的容量。
另外在0.2A放电电流下，最终可放出2994mWh的能量，超出标称的2600mWh。

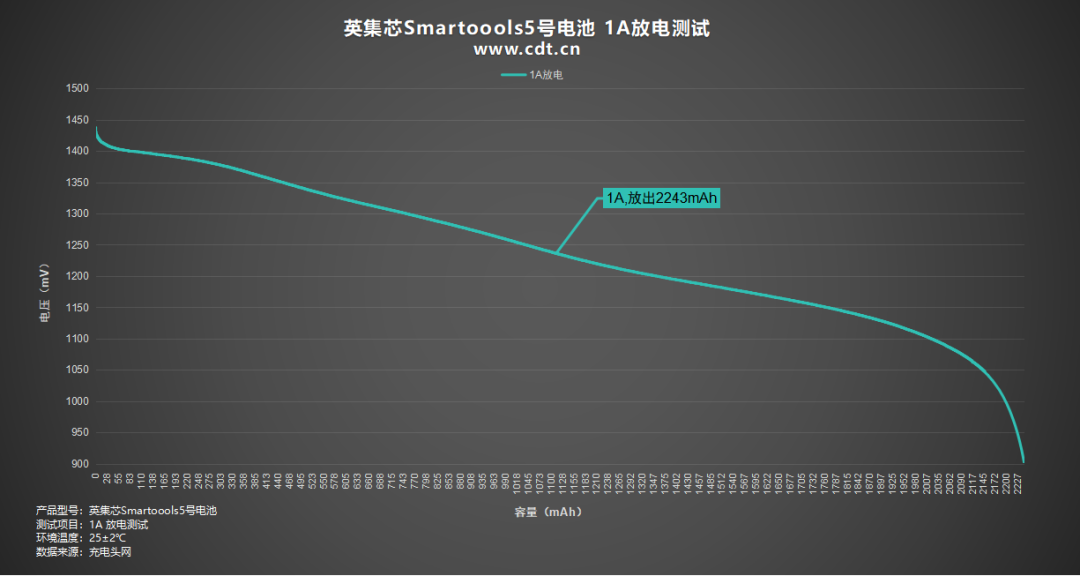

然后进行1A放电测试，同样在25±2℃环境下进行，在1A电流放电下，电池电压下降曲线依然保持平稳，最终放出2243mAh的容量。

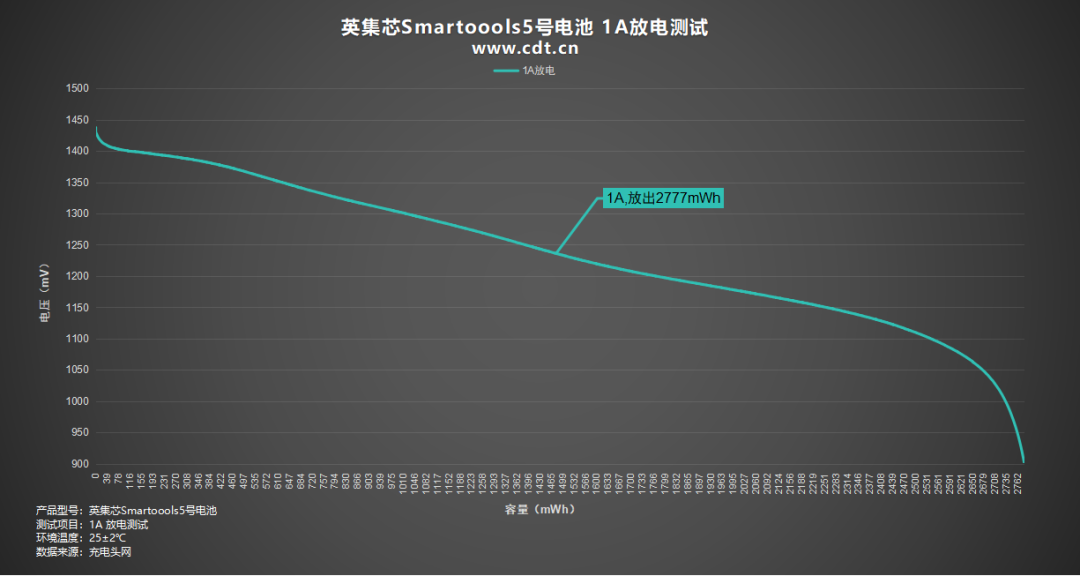

另外在1A放电电流下，最终可放出2777mWh的能量，同样超出标称。
最后进行1.5A放电测试，环境温度保持在25±2℃，在1.5A大电流放电下，电池依然能够稳定输出，最终放出2067mAh的容量。
在1.5A放电电流下，最终可放出2612mWh的能量。
七号电池放电曲线
接下来我们对七号电池进行放电测试。首先是0.1A放电测试，环境温度设定为25±2℃，电压整体平稳下降，最终放出577mAh的容量。
另外在0.1A放电电流下，可放出746mWh的能量。
其次是0.5A放电测试，环境温度设定为25±2℃，电压整体平稳下降，最终放出531mAh的容量。
在0.5A放电电流下，可放出685mWh的能量。
最后是1A放电测试，环境温度设定为25±2℃，电压同样平稳下降，最终放出519mAh的容量。
在1A放电电流下，可放出636mWh的能量。
可见Smartoools两款产品模拟了干电池随电量消耗而电压逐渐下降的特性，更贴近传统干电池使用场景。
简单看过产品的外观、充电功率以及放电曲线后，下文正式进入拆解环节。
五号电池拆解
撕开五号电池外皮，内部包裹负极钢壳。
正极帽外围被白色的绝缘垫片覆盖，防止正负极短路。
去除白色的绝缘垫片。
拆下位于电池正极的充放电管理模块，可以看到下半部分采用了半透明塑料支架绝缘。
充放电管理模块上半部分为钢壳结构，用于连接电池负极。
电芯规格为13450，电压3.7V，容量920mAh 3.404Wh，制造时间2026年4月20日。
分离塑料支架以及钢壳，露出内部的PCBA。可见下方镍片用于连接电芯正极，上方镍片通过钢壳连接电芯负极。
产品内置的英集芯IP5167V是一款高集成度的锂电池转干电池专用电源管理芯片，专为替代传统1.5V干电池和3V锂电池应用而设计。芯片内置采用COT架构的高效同步降压转换器，放电效率最高可达 96%，能够提供最大1.5V/3.0A或3.0V/2A的输出能力。
相关阅读：
为了贴合干电池的使用习惯，它支持线性变化或阶梯变化的电压输出模式，能够随着电池电量下降逐步调整输出电压，精准模拟1.5V干电池的放电特性。
在充电管理方面，IP5167V支持最大1.0A的充电电流，可由外部电阻灵活配置或进行内部定制，且充电端引脚耐压最高达28V，有效提升了系统的抗过压能力。
芯片具备广泛的电池兼容性，不仅支持4.20V~4.40V的常规锂电池，还兼容3.60V~3.90V 的磷酸铁锂电池，并集成了自动检测充电器插入/拔出以及自动再充电功能。
该芯片在功耗优化与安全防护上表现突出，空载自耗电仅4 µA，低电休眠电流小于1.5 µA，可大幅延长设备待机寿命。
芯片采用DFN8L 3*3封装，不仅集成了过压、过充、过放、短路、过温及 NTC 温度检测等多重高可靠性保护，还可通过驱动LED直观指示充电、充满、低电和故障等状态，极大地减少了外围器件数量，降低了BOM成本。
USB-C母座采用舌片外漏设计。
Smartoools五号电池拆解完毕，来一张全家福。
七号电池拆解
同样撕开七号电池的外皮，内部金属钢壳整体更细，侧面也设有USB-C充电接口。
抽出内部的电池核心组件，上方是带有半透明塑料支架绝缘的充放电控制模块，下方为紫色的锂电芯。
充放电控制模块通过镍片与负极钢壳相连。
正极通过弹簧与内部的PCBA连接。
锂电芯耐压3.7V。
产品内部的PCBA如图所示。
七号电池同样采用同样的英集芯IP5167V的锂电池转干电池专用电源管理芯片，负责电池充电控制与降压输出。
一颗单节锂电保护芯片来自XySemi赛芯微，型号为XB5332A，采用SOT23-5封装。

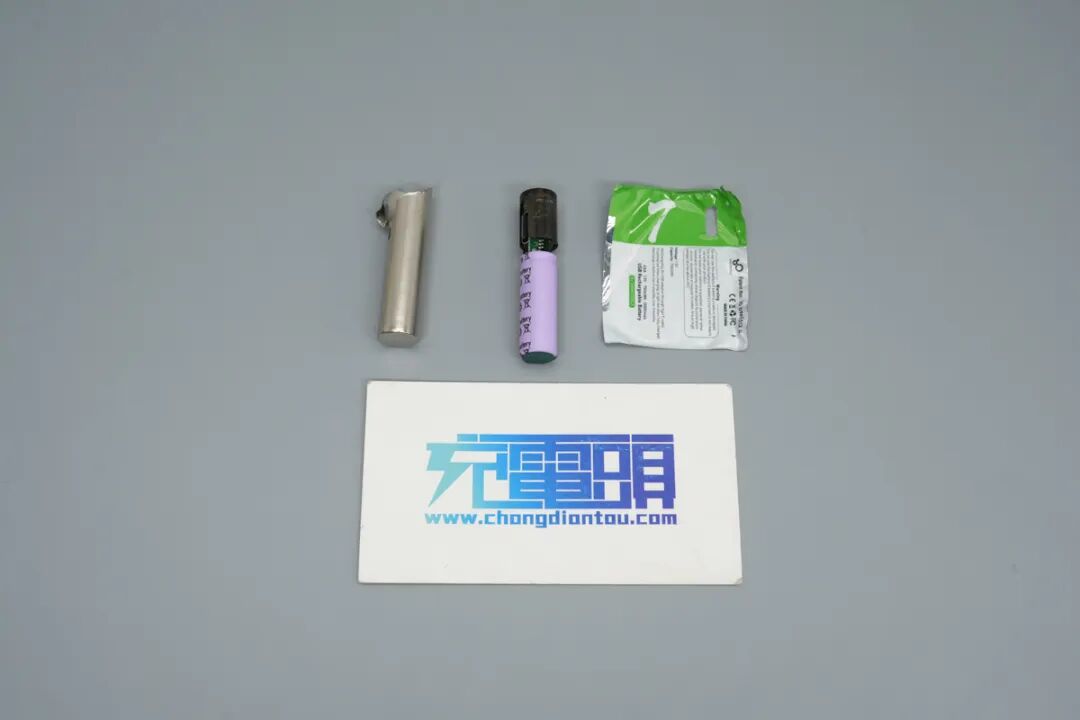

七号电池全部拆解完毕，来一张全家福。
充电头网总结
附上Smartoools五号可充锂电池的物料清单，方便大家查阅。
最后再附上Smartoools七号可充锂电池的物料清单。
Smartoools作为国内USB AA和AAA充电电池的老牌制造商，5号7号线性电池套装用料扎实，使用英集芯IP5167V，充电端引脚耐压高达28V，可有效防护快充充电器尖峰电压，7号电池更是在电芯增加赛芯微的正极锂电保护XB5332A，安全性满满。
且通过实测可见，搭配英集芯IP5167V的线性输出模式，5号电池放电能量高达2994mWh，远超出了标称的2600mWh，大幅提高电池使用时间。
Smartoools五号和七号可充锂电池自带USB-C接口与绿色LED指示灯，无需专用充电器即可充电。同时，两款电池均支持1200次循环寿命，且能精准模拟干电池放电曲线，用电设备可实现低电量提醒。
充电头网通过拆解了解到，两款电池内部由下方锂电芯与顶部充放电控制模块构成。
两款电池均搭载了英集芯IP5167V锂电池转干电池专用电源管理芯片，该芯片放电效率高达96%，支持模拟干电池放电特性，能帮助用电设备实现准确的低电量提醒，避免了可充锂电池在电量耗尽时突然断电的痛点，更贴合传统干电池的使用方式。
综合来看，Smartoools五号及七号可充锂电池表现均衡，放电性能稳定，非常适合常用五号及七号电池的用户选购。
