前言
本期拆解带来的是酷态科10号电能基站，这款电能基站具备两个新国标5孔插孔和两个新国标2孔插孔，支持2500W功率，还具备3C1A接口，支持120W快充。通过AC输出和快充搭配，可将桌面多个充电器及用电设备整合到一个电能基站，美观整洁。
快充USB-C接口支持小米120W MAX澎湃秒充，支持为笔记本电脑100W充电，并支持功率自动分配，两台笔记本电脑也能同时快充。还可通过磁吸Pogo Pin吸附万象屏模块，显示各个接口输出参数。下面充电头网就带来酷态科10号电能基站的拆解，一起看看内部的设计和用料。
酷态科10号电能基站开箱
本期拆解的是酷态科10号电能基站，包装盒正面印有产品名称，外观，CUKTECH品牌。
包装盒背面印有产品使用场景和详细参数信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
电能基站包装内含10号电能基站，保护盖子和说明书。万象屏包装内含万象屏和说明书。
电能基站前面为磁吸触点，后面设有新国标5孔插座，设有标志性蓝色装饰点缀。
电源线与外壳之间设有网尾保护，并设有全局电源开关。
测得电源线长度约为140cm。
电源插头规格为10A 250V，配有新国标半包胶插脚，防止意外触电。

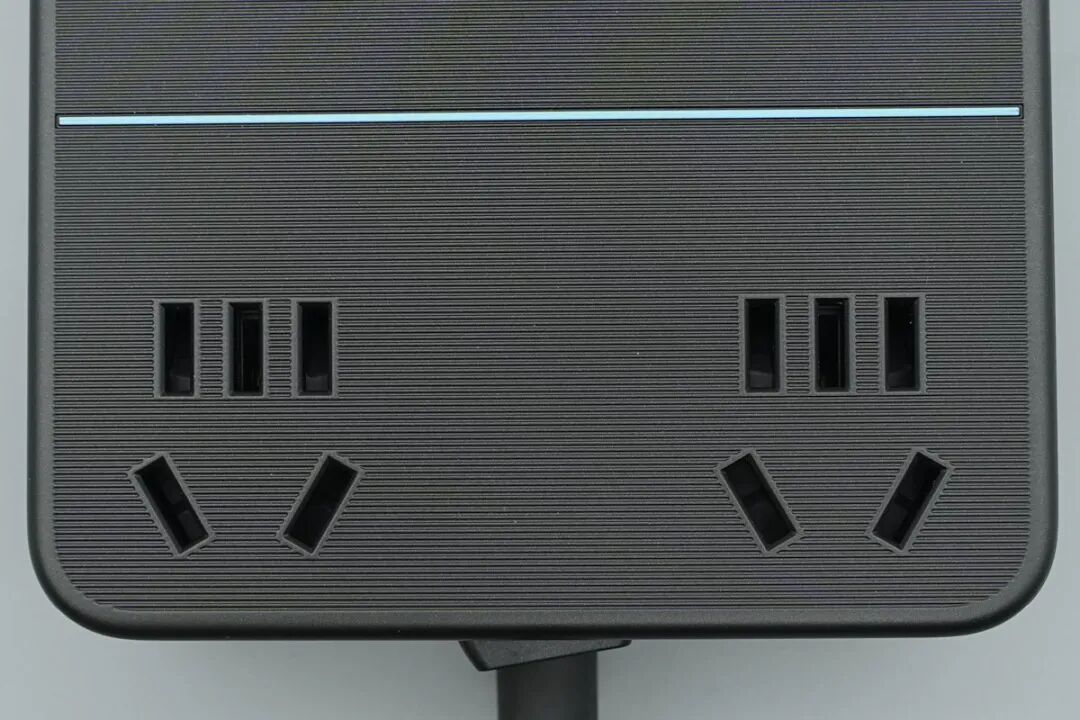

新国标5孔电源插座特写，内部设有安全门。
磁吸触点上方标注发热标识。
底部设有限位凸起。
机身正面设有USB-A和USB-C接口。
机身侧面标注10号电能基站，快充输出120W，AC输出2500W，并设有2孔插座。
机身侧面设有2孔插座。
机身底部设有防滑胶垫，并印有产品信息。
酷态科10号电能基站
产品名称：延长线插座（带电源适配器）
产品型号：TA1208 额定电压：250V~ 最大功率：2500W 最大电流：10A
USB模块输入：200-240V~ 50/60Hz 2A
USB-C1/C2单口输出：5V ⎓ 3A 9V ⎓ 3A 11V ⎓ 6A 12V ⎓ 3A 15V ⎓ 3A 20V ⎓ 6A 120W MAX
USB-C3/A单口输出：5V ⎓ 3A 15W MAX
Pogo Pin单口输出：21.5V ⎓ 5.58A 120W MAX
USB模块多口输出总功率：110W MAX
制造商：南京酷科电子科技有限公司

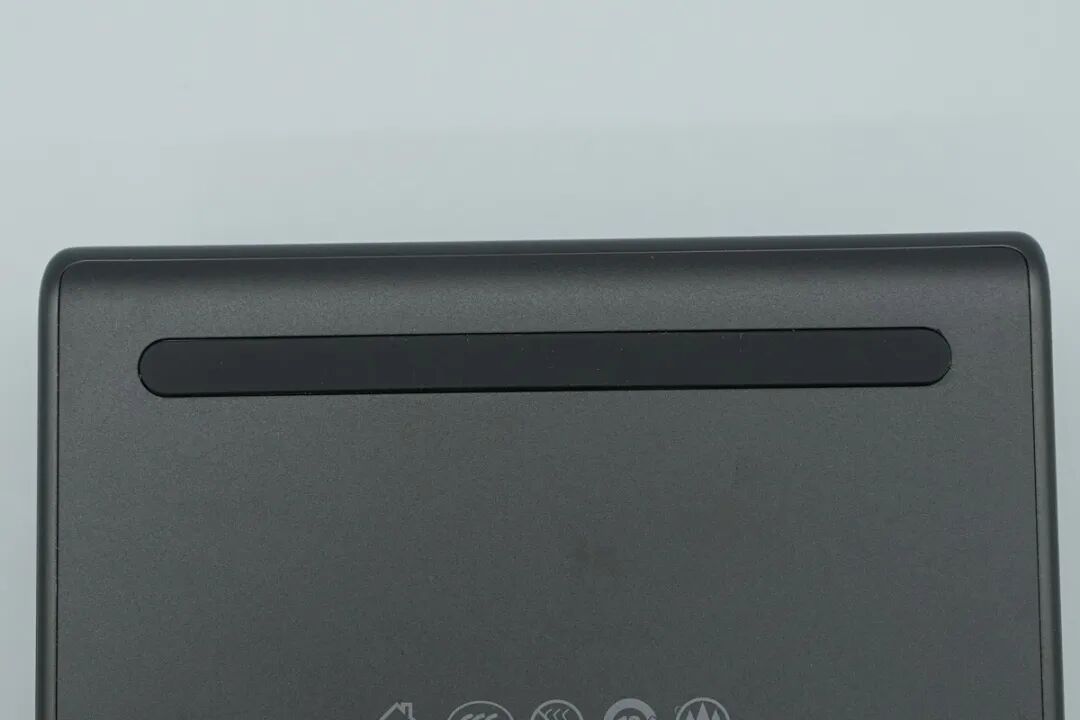

机身底部防滑胶垫特写。
测得电能基站长度约为119mm。
电能基站宽度约为95mm。
电能基站厚度约为37mm。
保护盖子印有CUKTECH品牌。
电能基站拿在手上的大小直观感受。
测得电能基站重量约为506g。
包括万象屏重量约为616g。
万象屏正面设有屏幕。
屏幕下方设有旋钮。

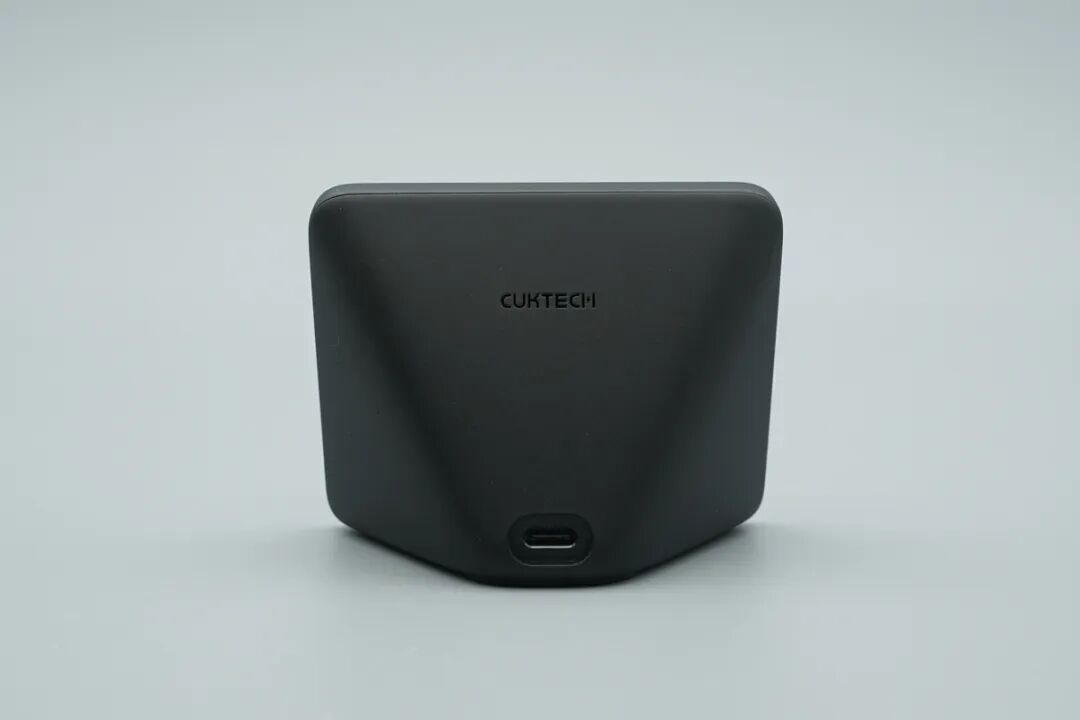

机身背面印有CUKTECH品牌，底部设有USB-C接口。
机身背面为梯形结构。
机身底部设有防滑胶垫和磁吸触点。
酷态科万象屏
产品名称：酷态科桌面充电站显示屏
产品型号：AP01
USB输入：5V ⎓2A 10W Pogo Pin输入：DC 20-30V，10W
制造商：南京酷科电子科技有限公司
测得万象屏高度约为70mm。

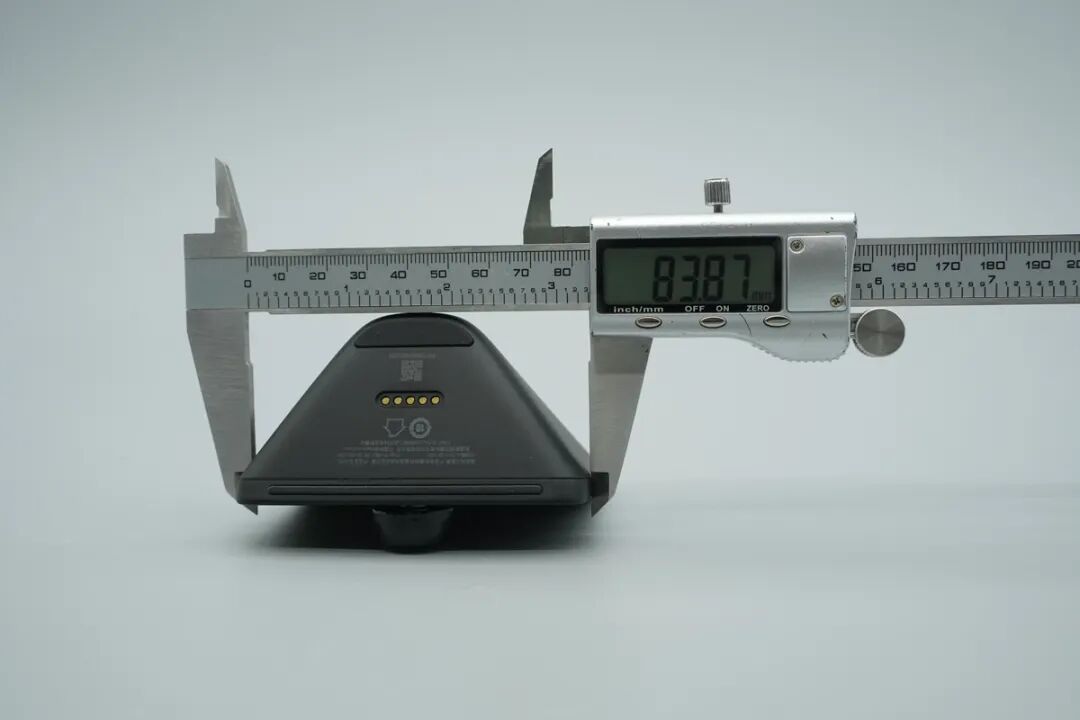

万象屏宽度约为84mm。
万象屏深度约为56mm。
万象屏接通电源显示连接二维码。
使用ChargerLAB POWER-Z KM003C测得万象屏供电电压5.05V，电流0.21A，功率约为1.08W。
万象屏拿在手上的大小一览。
将万象屏模块吸附到电能基站。
背面位置一览，插线板空间充裕。
万象屏可显示时间，日期，温湿度等信息。
还可显示电能基站温度，输出功率等信息。

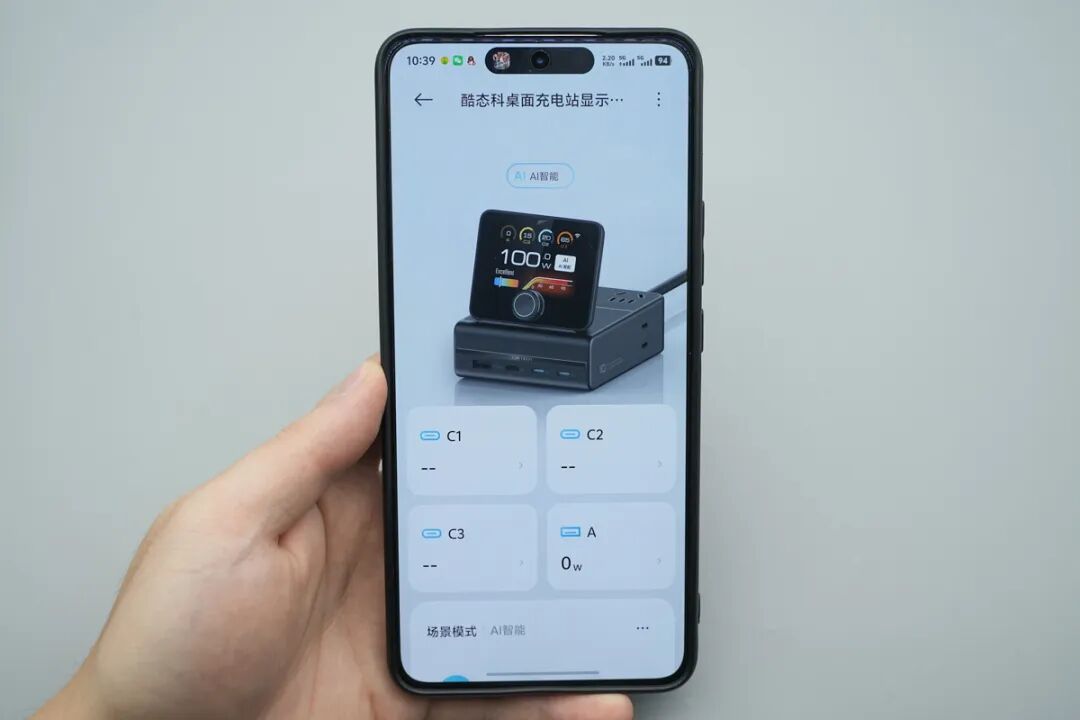

还可在手机米家APP内查看各个接口的输出状态。
并可自定义接口支持的协议。
功率分配也可通过APP进行控制。
智慧屏显示可通过APP进行设置。
使用ChargerLAB POWER-Z KM003C测得USB-C1接口支持UFCS、PD3.0、小米120W、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C1接口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V6A、5-20V6A两组小米私有电压档位。
USB-C2接口支持的充电协议相同。
USB-C2接口支持的电压档位相同。
USB-C3接口支持DCP充电协议。
USB-A接口支持DCP充电协议。

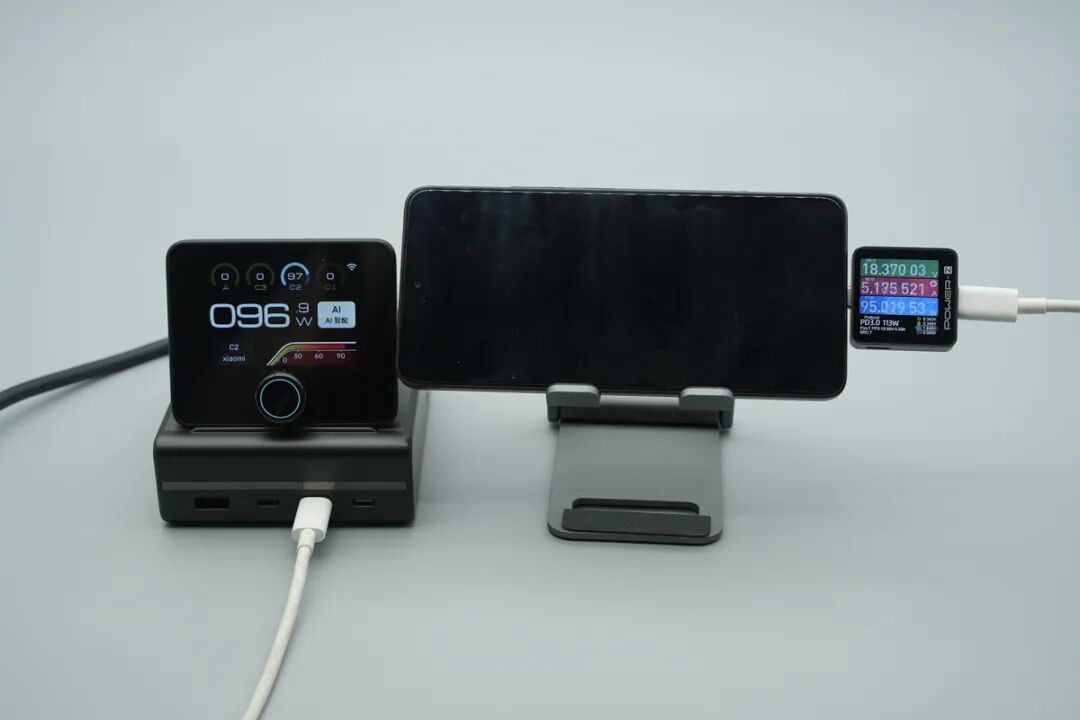

使用电能基站为REDMI K80 Pro充电，万象屏显示USB-C2接口输出功率96.9W。
KM003C测得输出电压约为18.4V，输出电流约为5.2A，充电功率约为95.35W。
酷态科10号电能基站拆解
看完了酷态科10号电能基站的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
首先沿壳体接缝拆开外壳。
后盖内部设有隔离板，并粘贴散热贴纸。
壳体内部石墨散热贴纸特写。
内部设有快充模块和插座模块。
PCBA模块背面粘贴导热垫，通过导线连接供电。
输入线焊接连接到插座模块，并设有压板固定。
拧下固定螺丝，拆下快充模块。
电源输入线冷压端子焊接，外套热缩管绝缘。
Pogo Pin触点通过导线和连接器连接，并打胶固定。
Pogo Pin小板通过螺丝和盖板固定。
拧开固定螺丝，取出内部插座模块和快充模块。
插座模块设有总控开关，火线焊接连接到开关上。
另一面焊接零线和接地线。
安全门设有弹簧复位。
插座内部为冲压一体铜条连接。
插座一体铜条特写。
壳体内部设有Pogo Pin触点开孔和插座开孔。
Pogo Pin两侧设有磁铁，粘贴麦拉片绝缘。
内部磁铁特写。
PCBA模块正面设有散热片，并设有麦拉片绝缘。
PCBA模块背面也设有散热片，粘贴导热垫散热。
散热片通过卡扣固定。
测得PCBA模块宽度约为84.8mm。
PCBA模块长度约为68.2mm。
PCBA模块厚度约为31.4mm。
拆下PCBA模块背面的散热片。
PCBA模块背面涂胶散热。
PCBA模块输入端设有高压滤波电容，变压器等元件。
输出端设有USB-A，USB-C接口，降压电感和滤波电容。
PCBA模块正面一览，右下角为交流输入端，设有保险丝，共模电感，安规X2电容，整流桥。中间位置设有薄膜滤波电容，滤波电感，PFC升压电感和电解电容，左侧设有反激变压器。
左侧上方设有滤波固态电容，降压电感，同步降压控制器，同步降压转换器，VBUS开关管和对应的USB-C以及USB-A母座。右侧上方设有连接Pogo Pin触点的连接器。
PCBA模块下半部分为高压电路，设有PFC控制器，PFC开关管，PFC整流管，反激控制器和反激开关管。上半部分为低压电路，设有MCU，协议芯片，同步降压开关管和同步整流管。中间设有贴片Y电容和反馈光耦。
输入端保险丝来自华德电子，规格为T3.15A250V。
NTC热敏电阻料号SCK012A，用于抑制上电的浪涌电流。
共模电感采用漆包线和绝缘线绕制。
安规X2电容来自圣融达科技，规格为0.33μF。
共模电感采用扁铜线绕制。
整流桥来自慧芯，型号D6KB100，规格为1000V6A，采用D3K封装。
滤波电容来自圣融达科技，为CBB21薄膜电容，规格为1μF450V。
滤波电感采用漆包线绕制，外套热缩管绝缘。
PFC控制器来自必易微，型号KP2806，是一颗高性能准谐振式升压PFC控制器，芯片支持自适应切换临界导通模式和断续导通模式，并通过优化算法和输入线电压前馈补偿，实现高功率因数和低输入谐波性能。芯片支持单绕组电感应用，集成完备的保护功能，采用SOT23-6封装。
必易微 KP2806 资料信息。
PFC开关管来自英诺赛科，型号INN603TK，是一颗耐压700V的增强型氮化镓单管，导阻300mΩ，支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
器件适用于PFC，AHB/LLC/QR/ACF开关电源，LED照明，电池快充，笔记本电脑/一体机电源，PC/电视机和电动工具等高能效高密度应用，采用TO-252封装。
英诺赛科INN603TK 资料信息。
充电头网了解到，英诺赛科氮化镓芯片目前已被宁德时代、美的、疆海、三星、OPPO、VIVO、、雅迪、LG、、、等，应用于储能系统，家电，激光雷达，手机及笔记本电脑，快充和适配器等产品中，出货量已突破20亿颗。
PFC整流管来自平伟，型号ES5JGR，为超快恢复二极管，规格为600V 5A，采用SMC封装。

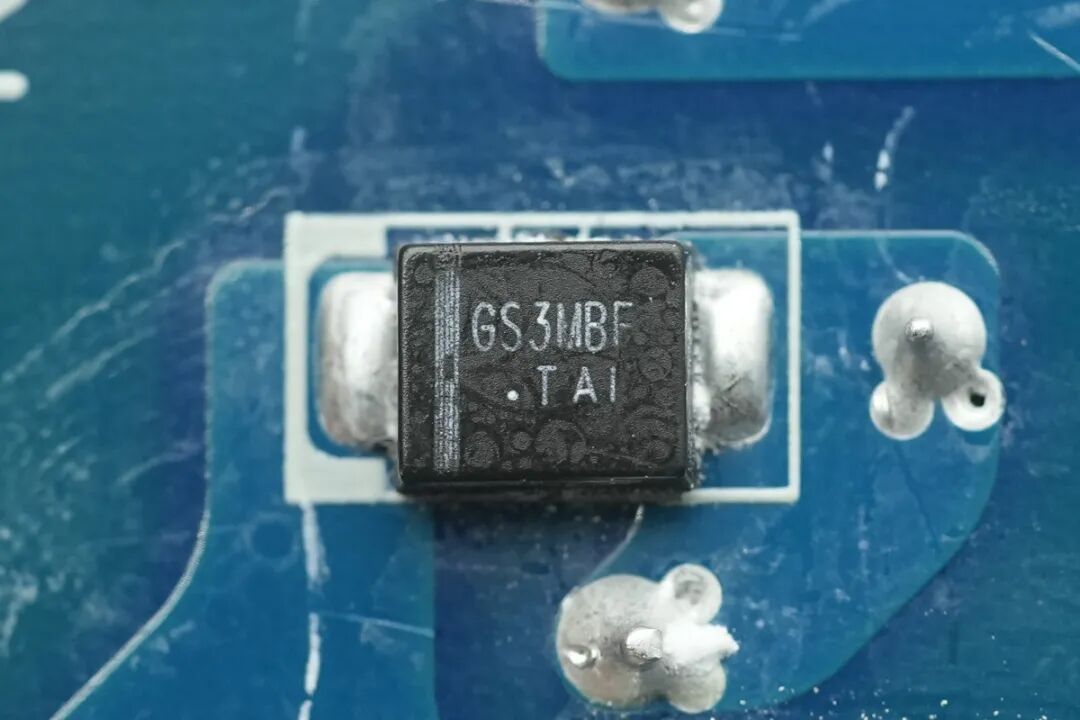

旁路二极管来自平伟，型号GS3MBF，规格为1000V 3A，采用SMBF封装。
PFC升压电感缠绕胶带绝缘。
高压滤波电容来自东佳，规格为420V27μF。

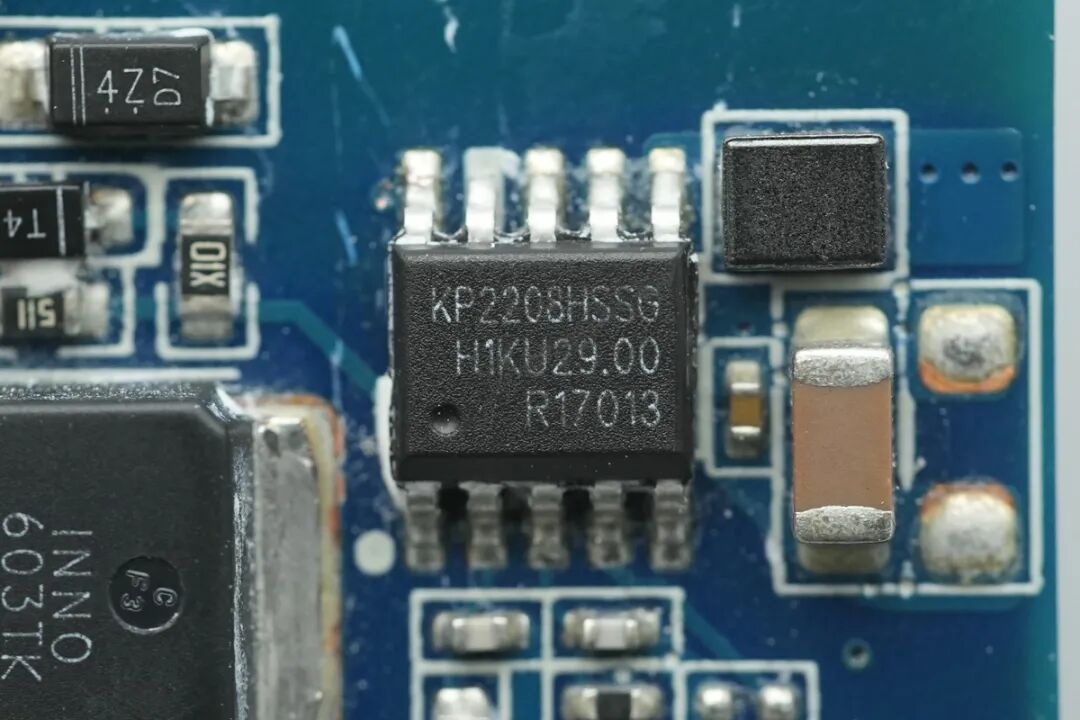

电源主控芯片来自必易微，型号KP2208H，是一颗集成增强型氮化镓驱动电路的高频高性能准谐振反激PWM控制器，芯片集成高压启动电路，实现小于30mW的超低待机功耗。芯片集成Boost供电电路，具备完善的保护功能，适合快充和适配器应用，采用SSOP-10封装。

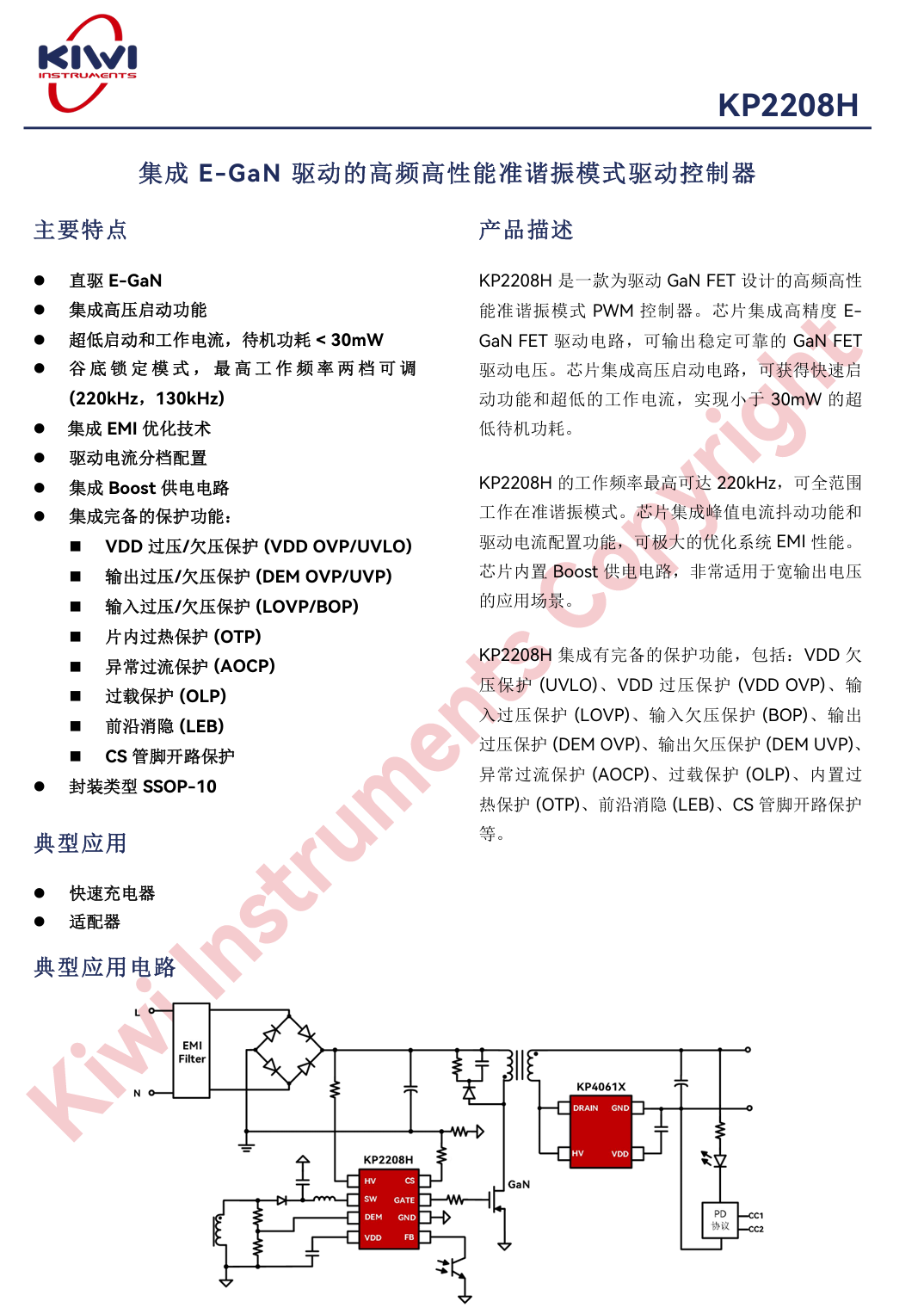

必易微 KP2208H 资料信息。
反激开关管采用英诺赛科INN603TK，与PFC开关管型号相同。
二极管采用平伟GS3MBF。

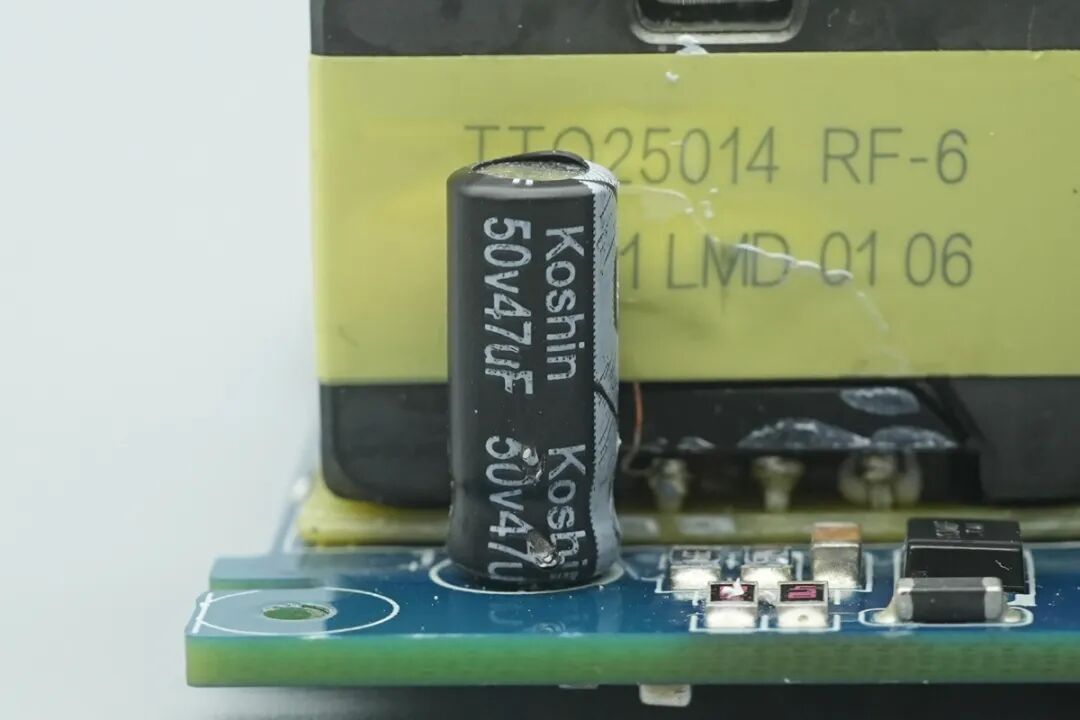

为主控芯片供电的滤波电容来自东佳，规格为50V47μF。
变压器缠绕胶带绝缘。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充和服务器电源这类高密度电源产品中。料号为TMY1471K。
特锐祥 贴片Y电容 资料信息。
另一颗特锐祥贴片Y电容料号TMY1151K。
亿光EL1018光耦用于输出电压反馈调节。
另一颗光耦用于PFC级开关控制。
同步整流控制器来自必易微，丝印M60，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位Flyback拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。
KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns开通和关断延时，Gate驱动钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。
充电头网拆解了解到，必易微KP4060此前还被、、、等产品采用，产品性能质量获得市场认可。
同步整流管来自平伟，型号PW055N10ESL，NMOS，耐压100V，导阻4.4mΩ，采用DFN5*6封装。
滤波电容来自东佳，为KW系列固态电容，规格为25V560μF。
协议芯片来自天德钰，型号JD6628，这是一颗高集成度的协议芯片，支持PD3.1和PPS输出，支持3.3-28V输出电压，JD6628集成UFCS，华为SCP和华为FCP，高通QC2.0/3.0/3+快充。芯片内部集成双路放大器，分别用于恒压和恒流控制。JD6628集成100mW Vconn供电。
JD6628集成USB-A接口插入移除检测功能，不仅支持双路USB-C接口，还可支持USB-A接口应用。单芯可作2C1A设计，同时JD6628支持芯片互联功能，可智能分配功率，非常适合于大功率或多口组合应用。
JD6628具备VBUS放电和VCONN放电功能，芯片内置过压保护，欠压保护，过电流保护，短路保护，过热保护。JD6628采用TQFN4*4-32L和TQFN5*5-40L封装，适用于快充充电器，车充等应用。
天德钰JD6628双USB-C接口典型设计线路图一览。
天德钰JD6628 2C1A接口典型设计线路图一览。
充电头网拆解了解到，天德钰JD6628此前还被、、、、等产品采用，芯片性能获客户一致认可。
同步降压控制器来自芯潭微，型号NDP1415，支持7V至38V输入电压，输出电压3.3V至25V可调。芯片支持恒压恒流模式，集成具备短路保护和过热保护功能，内部集成环路补偿和软启动，采用QFN33-16封装。
四颗同步降压开关管特写。
同步降压开关管来自威兆半导体，型号VS3618AE，NMOS，耐压30V，导阻6.4mΩ，采用PDFN3333封装。
威兆半导体 VS3618AE 资料信息。
降压电感采用漆包线绕制，底部设有电木板绝缘。
滤波电容来自东佳，规格为25V330μF。
VBUS开关管来自重庆万国，型号CQY7534N，NMOS，耐压30V，导阻4.8mΩ，采用DFN3*3EP封装。
同步降压控制器采用芯潭微NDP1415。
同步降压开关管采用威兆半导体VS3618AE。
滤波电容来自东佳，规格为25V330μF。
VBUS开关管采用重庆万国CQY7534N。
同步降压芯片来自芯潭微，型号NDP13401KC，支持4.75-30V输入电压和3.3-25V输出电压，支持4A输出电流，支持恒压/恒流控制模式，支持100%占空比。芯片集成36mΩ上管和17mΩ下管，内部集成环路补偿和软启动，采用SOP8封装。
降压电感采用漆包线绕制，底部设有电木板绝缘。
滤波电容来自东佳，规格为6.3V220μF。
MCU来自普冉，丝印CA60K18，采用QFN32封装。
VBUS开关管来自芯联，型号LX30P50N，PMOS，耐压-30V，导阻8.6mΩ，采用DFN3*3封装。
另一颗型号相同，分别用于USB-C和USB-A接口输出控制。
VBUS开关管来自平伟，型号D85P03EL，PMOS，耐压-30V，导阻8mΩ，采用DFN5*6封装，用于Pogo Pin触点输出控制。
丝印27R的切换开关特写。
同步降压芯片丝印m8HYC。
10μH降压电感特写。
一颗丝印FFAM的芯片特写。
USB-C母座采用过孔焊接固定。
USB-A母座采用沉板焊接固定。
连接Pogo Pin触点供电的连接器特写。
连接Pogo Pin触点通讯的连接器特写。
Pogo Pin小板和盖板特写。
盖板内部粘贴缓冲泡棉。

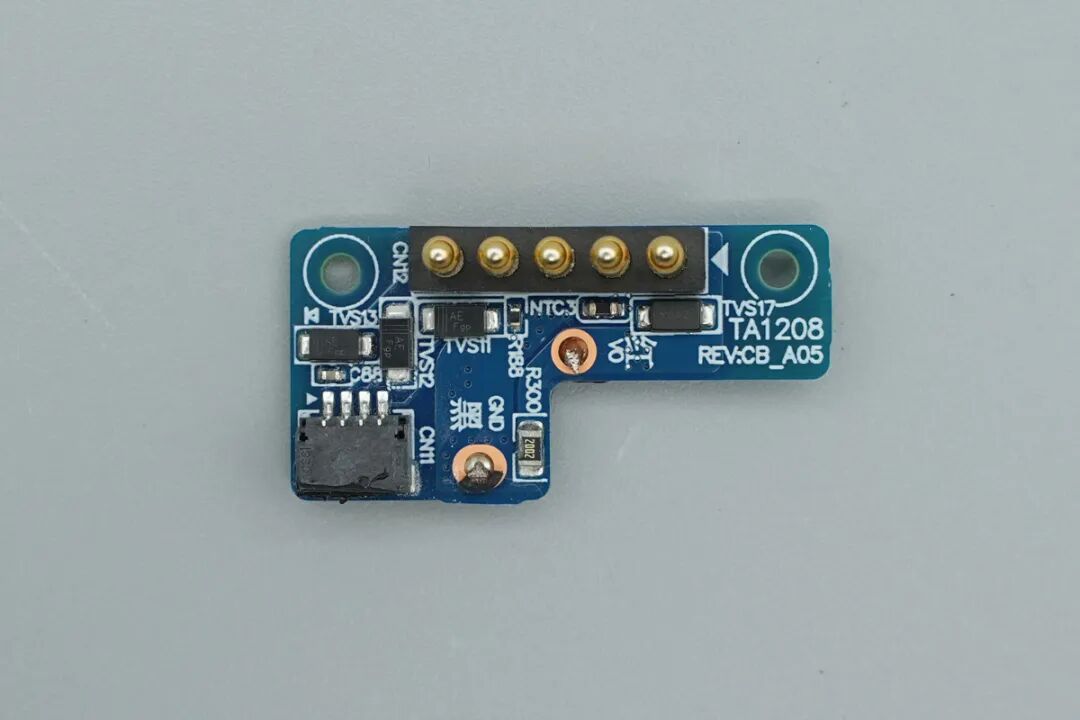

Pogo Pin小板正面设有连接器和TVS二极管。
镀金Pogp Pin特写。
背面焊点涂胶绝缘。
全部拆解一览，来张全家福。
充电头网拆解总结

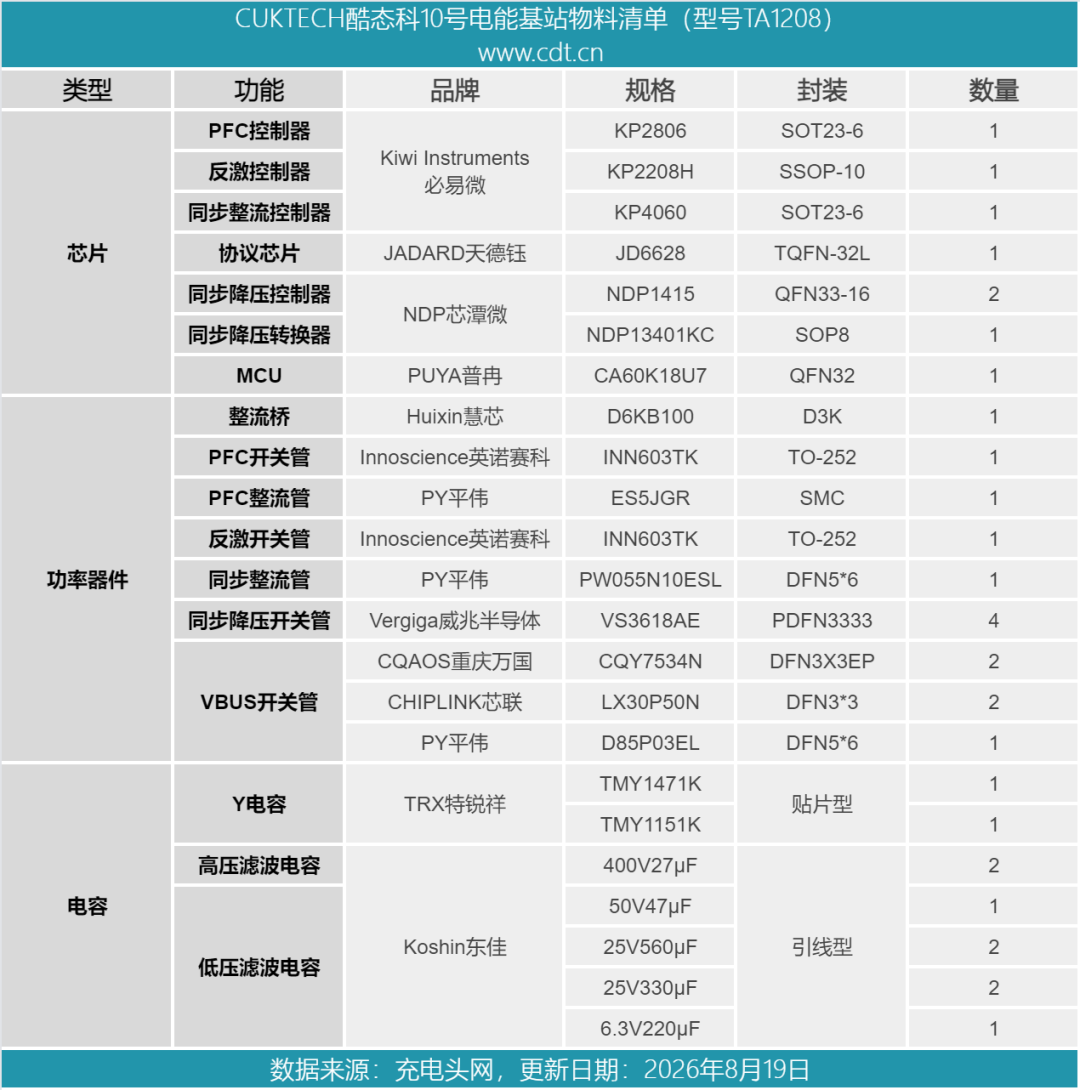

最后附上酷态科10号电能基站的核心物料清单，方便大家查阅。
酷态科10号电能基站支持120W PD快充，并支持多口功率自动分配，支持两台笔记本电脑同时快充。机身正面设有两个新国标5孔插孔，侧面设有两个新国标2孔插孔，支持2500W功率。机身正面设有Pogo Pin磁吸触点，可吸附万象屏模块进行参数显示以及米家APP连接控制。
充电头网通过拆解了解到，酷态科电能基站PCBA模块采用导热胶填充，并覆盖大面积散热片，粘贴导热垫加强散热。采用必易微KP2806 PFC控制器搭配英诺赛科INN603TK氮化镓开关管，使用平伟ES5JGR超快恢复二极管。
开关电源使用必易微KP2208H反激控制器搭配英诺赛科INN603TK氮化镓开关管。并使用必易微KP4060同步整流控制器搭配平伟PW055N10ESL同步整流管。协议芯片采用天德钰JD6628，搭配使用芯潭微NDP1415同步降压控制器和威兆半导体VS3618AE同步降压开关管。
充电器内部使用东佳电解电容和固态电容，使用特锐祥贴片Y电容。还使用普冉MCU进行参数采集，与万象屏连接进行显示。内部做工扎实，用料可靠。
