这个充电器的输出支持5V3A、9V2A、12V1.5A，也就是说输出功率最大18W。有两个看着比较牛逼的标，一个是20年环保使用期限，另一个是这玩意有3C认证。

它的输出接口是Type-C接口。

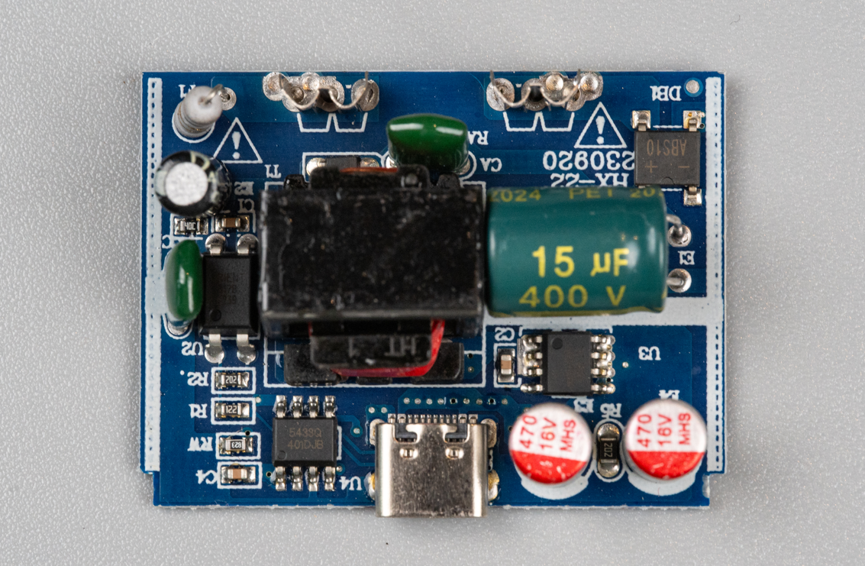

这是电路板的全貌。

板子一角放置的是一颗整流桥，型号ABS10，最大反向峰值电压1000V，电流1A。

板子上用的输入电压是15uF，耐压400V，看来是可以做到18W输出的。

这玩意的输出电容居然用了两个470uF，16V的固态电容，它相比普通电解电容最大的优势就是ESR比较低，但是反过来成本可不低啊。18W充电器用这两个固态电容，完全是杀鸡用了宰牛刀啊！我就想问问厂家，您是做小功率充电头呢，还是做Hi-Fi音频电源呢？这用料让隔壁120W充电头看了都要脸红啊！

这个丝印5433Q的器件，看走线有两个引脚是连接到了Type-C下面的USB信号上，应该是这个电源的协议芯片了。有了它，输出口才能真的根据用电端来调节5V、9V、12V的输出电压。

这个NLP4805是这个板子的同步整流器件，本质上是内置了两个PMOS。

把输入电容扶起来站好，就可以看到它下面的SDC5091S，这是隔离AC-DC控制器。可以用来替代ME8115。

SDC5091S的PD充电方案原理图。

这个是隔离光耦，型号817B。

整体来说，这个板子做工用料还不错，甚至输出端还用了两个固态电容。而且采用了一颗协议芯片，使得它真的能根据需求调节充电功率。相比大多数充电头参数标的天花乱坠，这个充电头的18W功率看着是有点意犹未尽，但是和那些连一个充电协议芯片都没有却标120W的充电器，这个旅行充电器可谓是业界清流啊！
