随着智能手机快充技术的普及，共享充电宝市场如今也全面迎来了快充时代。
近期，美团推出了全新升级的自带线共享充电宝，这款产品支持22.5W的快充，还全面兼容PD3.0、UFCS、QC等市面上主流的快充协议。
我们前段时间也评测过这款产品。
相关阅读：
这款充电宝自带了Type-C和Lightning双线，内置7500mAh大容量电池，同时底部具备用于充电桩归还的金属触点与防盗卡槽。
为了应对复杂的户外及公共环境，其内部做工和安全防护设计也迎来了升级，同时相较于老款，新增了UFCS协议。
相关阅读：
下面，充电头网就为大家带来这款美团新版22.5W共享充电宝的详细拆解，一起来看看相较于旧款，内部有哪些变化。
美团22.5W共享充电宝外观
充电宝采用了美团经典的明黄色外壳设计，极具品牌辨识度。正面印有醒目的黑色超级快充 22.5W字样，下方印有电池能量信息。底部设有专门的线材收纳槽，自带两根充电线。
底部收纳槽特写，可以看到集成了一根Type-C充电线和一根Lightning充电线，方便不同设备用户随时取用。

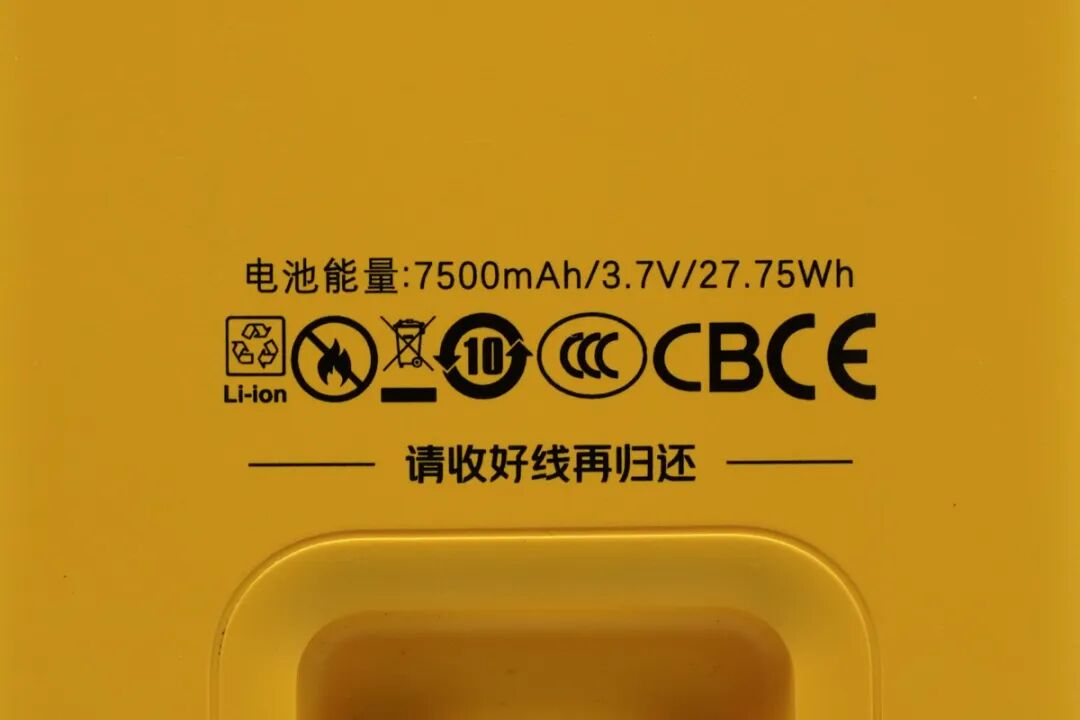

正面丝印信息如下：
电池能量：7500mAh/3.7V/27.75Wh，
并带有请收好线再归还的提示语，右侧印有3C、CE等多项安规认证标志。

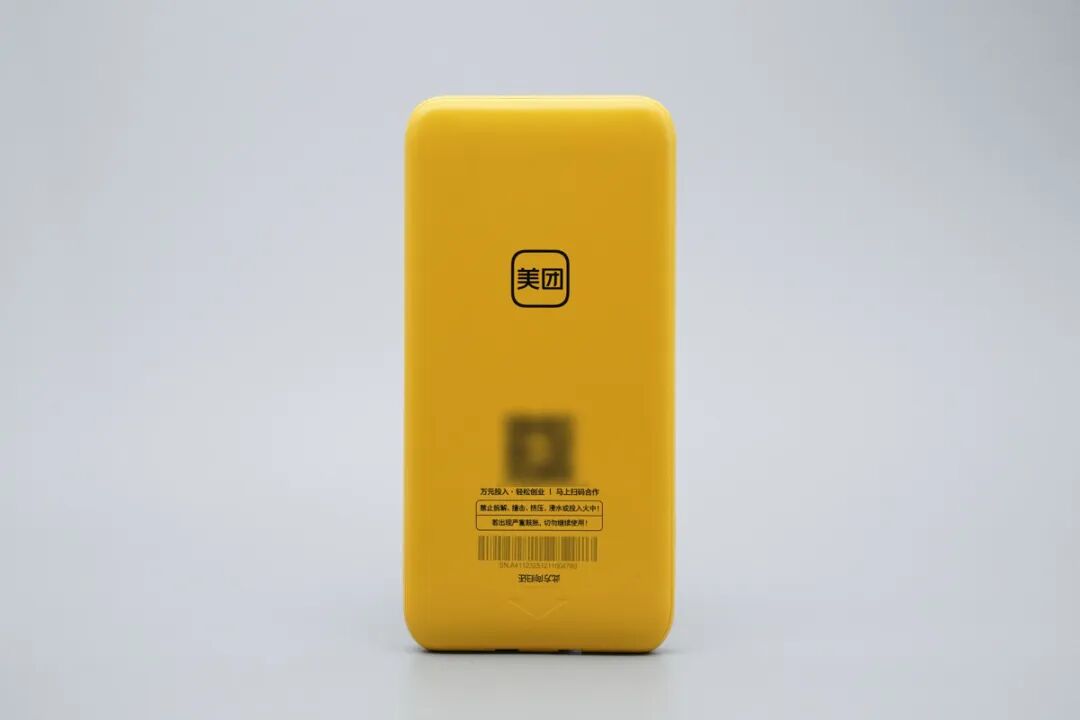

充电宝背面标有禁止拆解、撞击、挤压、浸水或投入火中！若出现严重鼓胀，切勿继续使用！的警告语，底部印有产品的SN条形码。
充电宝底部特写，这里设有用于在机柜中通讯和充电的6个金属触点，中间设计有线缆物理导向槽。
充电宝侧边整体外观视角展示，边缘过渡圆润。
侧面设有一枚跑道造型的电源/电量激活按键，按键旁边设有一个方形凹槽，这是用于锁入共享机柜的防盗卡槽。

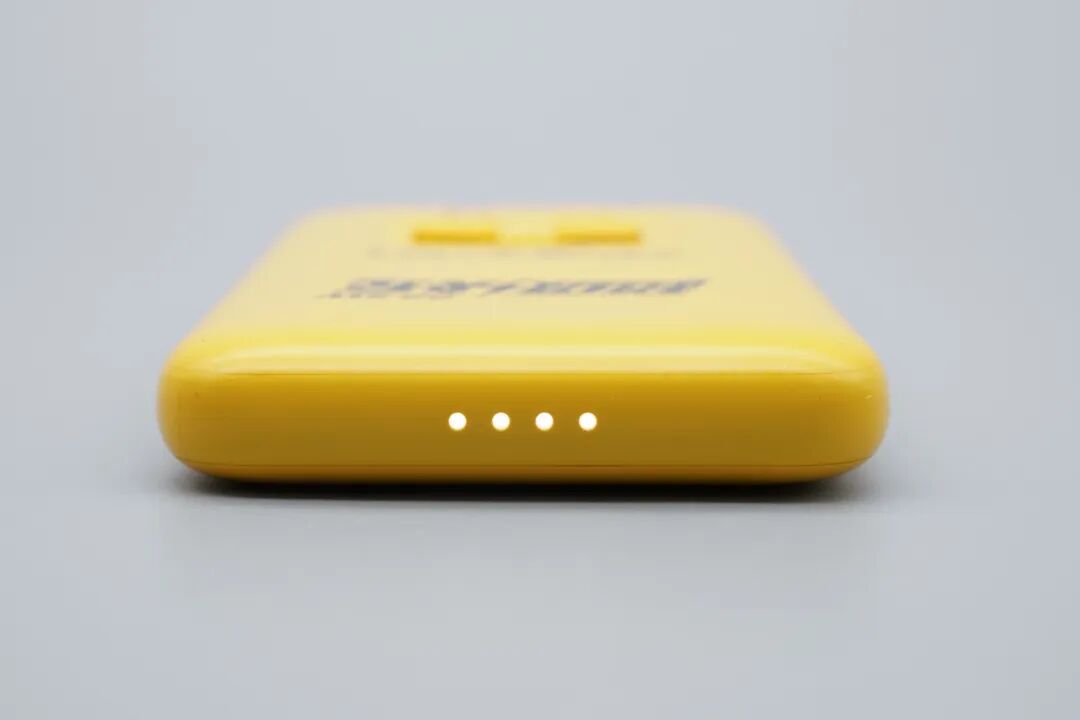

产品顶部设有一排共4颗白色的LED电量指示灯，方便用户直观了解剩余电量。
按动电源按键，指示灯亮起。
另一侧面除了同样的防盗卡槽外，这一侧还设有一个USB-C输入接口。
USB-C输入接口及卡槽特写，接口旁标有INPUT字样，除了机柜外，也可通过此接口为其自充。
充电宝自带线材全部收纳状态下的背面整体外观一览，线材与机身严丝合缝。
展开自带的USB-C线缆，使用游标卡尺测量，外露线材长度约为4cm左右。
自带Lightning线长度约为4cm左右。
自带的USB-C和Lightning线头拔出状态特写，线身采用扁平式设计，更抗拉扯。
USB-C端子细节展示。
Lightning线缆端子特写，触点饱满，做工扎实。
线材收纳槽下方印有详细的产品铭牌，详细信息如下：
产品名称：美团充电
产品型号：MT-D-8BDY0
电池种类：锂聚合物电池
Type-C口输入：5V3A
Type-C线输出：5V3A、9V2.5A、10V2.25A
Lightning线输出：5V2.4A、9V2.5A
多口输出：Type-C线+Lightning线 = 5V3A MAX
电池充电限制电压：4.2V，
电池能量：7500mAh/3.7V/27.75Wh
额定容量：4900mAh（5V1A）
制造商为：深圳市卓翼智造有限公司。
使用电子秤进行称重，测得机身重量约为192.3g。
使用游标卡尺测得机身长度约为143.11mm。
测得机身宽度约为70.41mm。
测得机身厚度约为16.08mm。
使用POWER-Z KM003C对Type-C自带线进行快充协议检测，实测支持UFCS 1.0、QC3.0、SCP、PD3.0、DCP快充协议。
相关阅读：
PDO报文显示，支持5V3A、9V2.5A两组固定电压档位以及一组5-11V 2.5A PPS档位。
相关阅读：

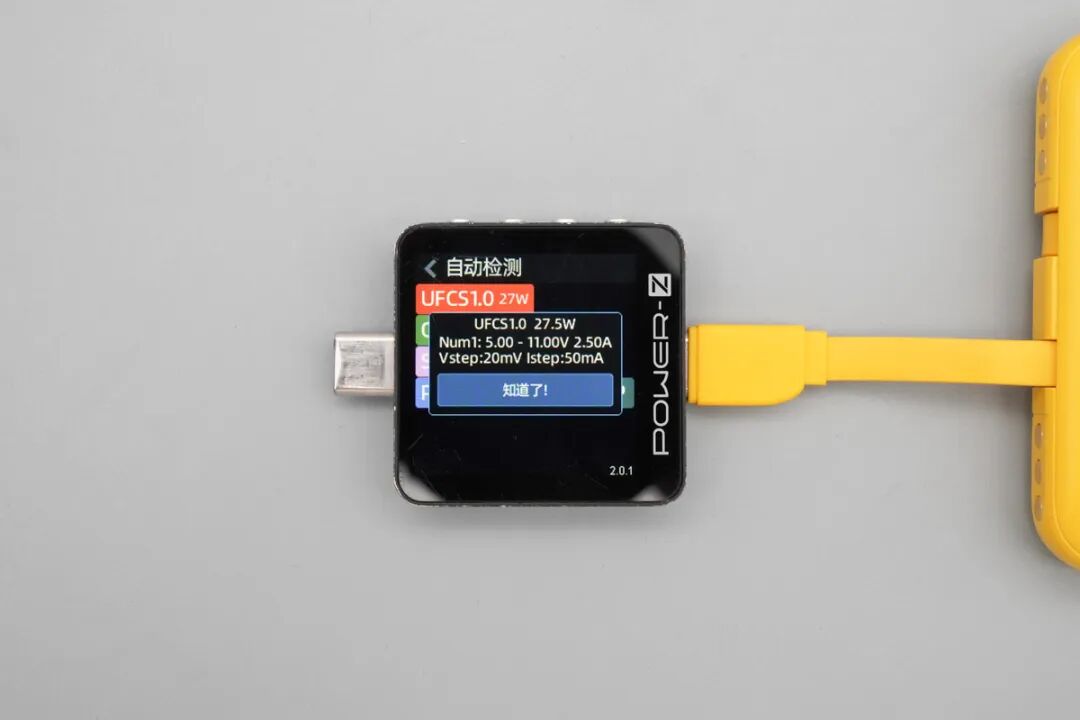

进一步读取UFCS协议档位，显示支持5.00-11.00V 2.50A档位。
使用自带USB-C线为iPhone 17 Pro手机充电，测得电压8.95V，电流2.46A，功率约为22.06W。
通过机身侧面的USB-C口为充电宝进行自充，测得输入电压4.77V，电流1.81A，充电功率约为8.65W。
简单看过产品外观已经快充兼容性，充电头网继续为你带来实际的产品拆解。
美团新版22.5W共享充电宝拆解
沿机身侧面接缝处撬开正面外壳，可以看到内部清晰的布局。上半部分为PCBA主板区域，下半部分为锂聚合物电池组。
拆下的黄色塑料盖板内部一览。
盖板内侧贴有两道黑色的泡棉防震胶带，用于缓冲坠落冲击并固定内部电芯。
盖板上半部分附有绝缘纸。
充电宝主板和电池组特写，主板表面大面积涂抹了黑色的防水三防漆/导热胶，用于应对户外高湿、意外泼溅等恶劣环境。

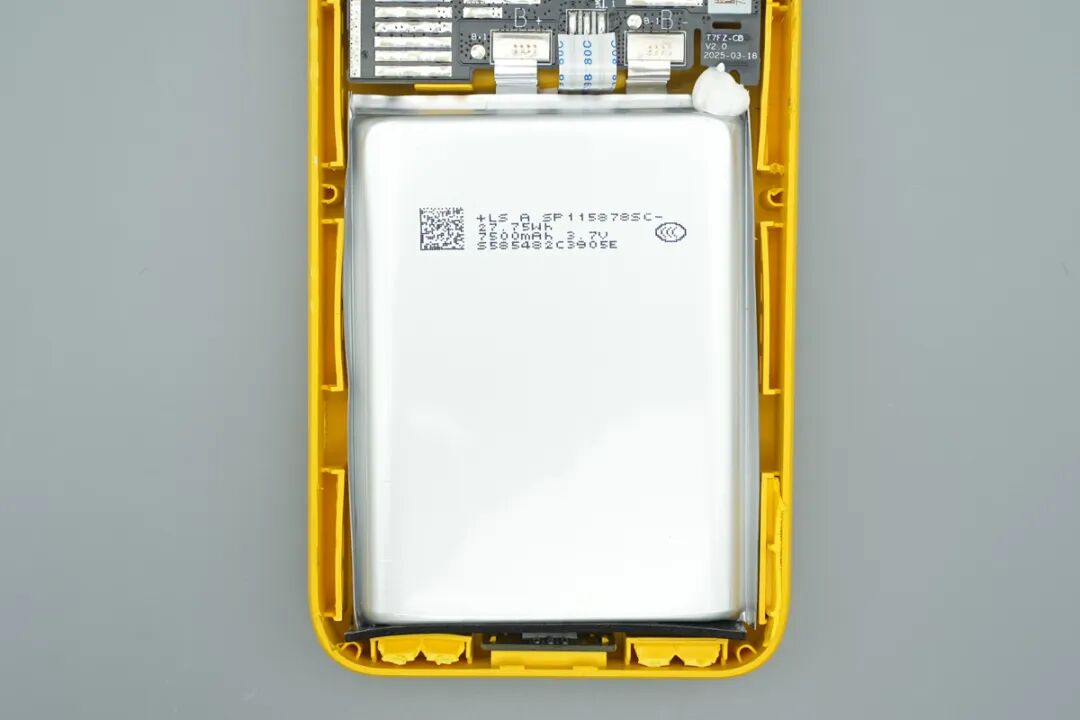

下方电池组部分特写。

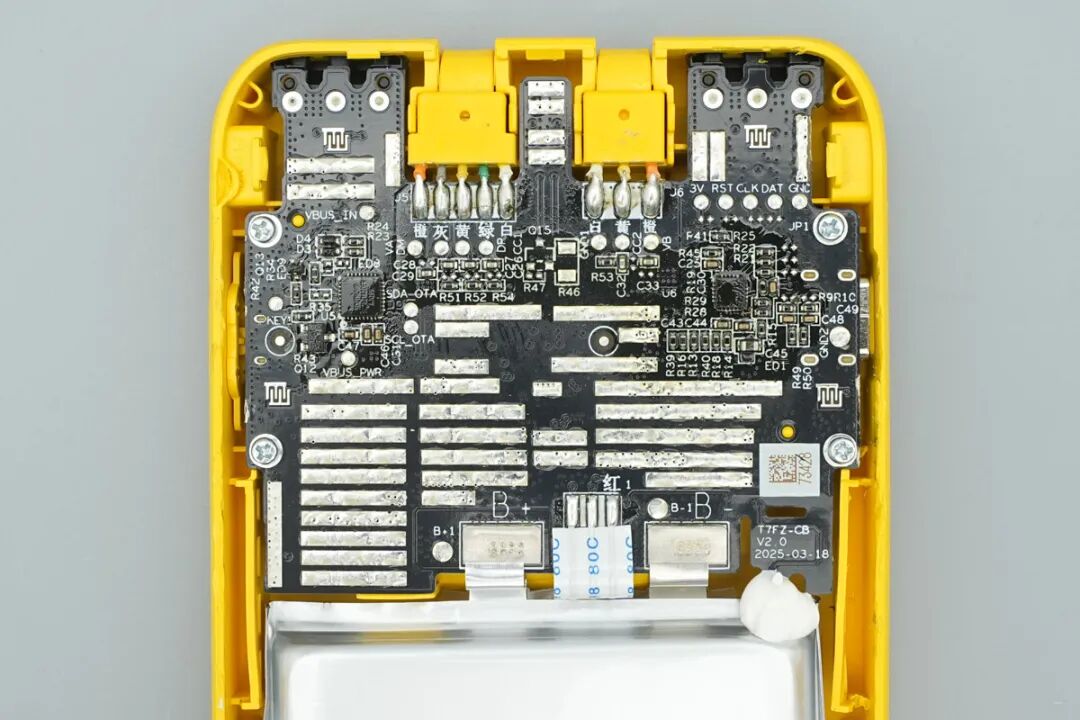

主板正面特写。除了表面的防水胶保护外，各处焊点十分饱满，排线与主板的连接处均打胶加固。
电池正负极连接处特写。电芯镍片直接点焊在主板的B+和B-焊盘上。中间通过一根白色FPC排线连接指示灯模块。
顶部输出线缆的焊接处特写。自带的Type-C和Lightning线缆内部芯线通过不同颜色区分，焊接在主板端子上，焊点圆润饱满。
充电宝底部外壳设有指示灯小板。
将内部所有核心组件从外壳中取出。主板、电池、自带线、LED排线等全部分离，部件一览无余。

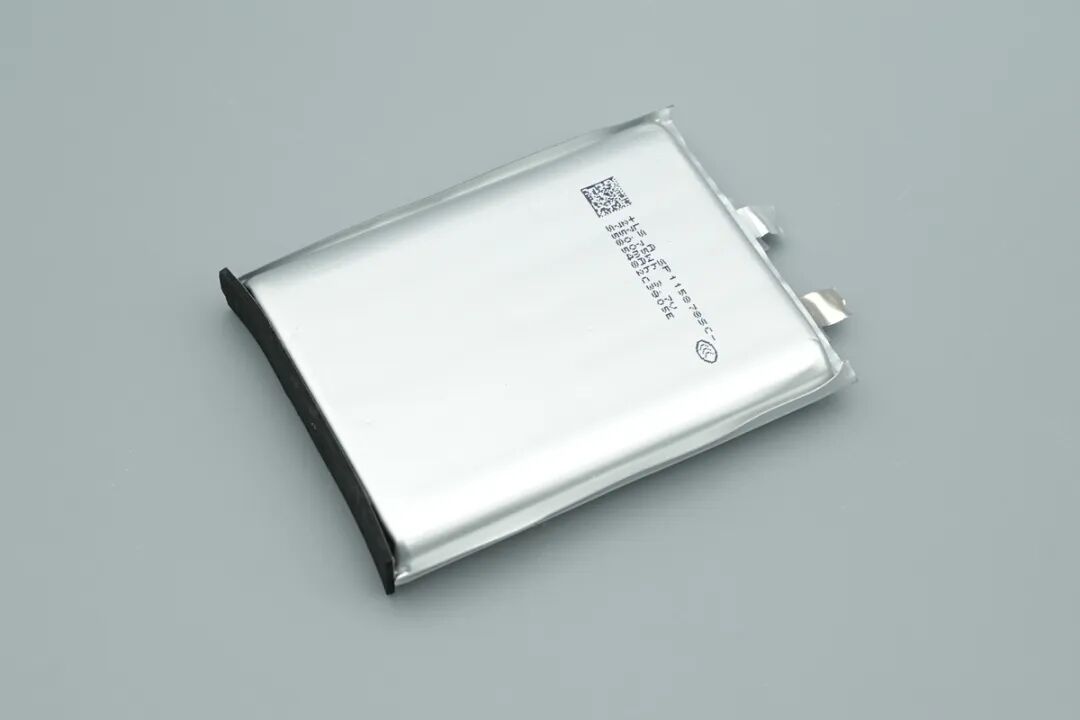

产品电芯特写，底部边缘还贴有黑色泡棉进行减震保护。
电芯来自LISHEN力神，规格为为3.7V、7500mAh、27.75Wh。
相关阅读：
拆除组件后的底壳内部一览，同样贴有两条黑色泡棉胶带用于固定和保护电池。
用于显示电量的LED灯条FPC柔性排线。
排线上印有丝印AWM 20798 80C 60V VW-1字样，表明其具备耐高温80℃及VW-1级别的阻燃特性。

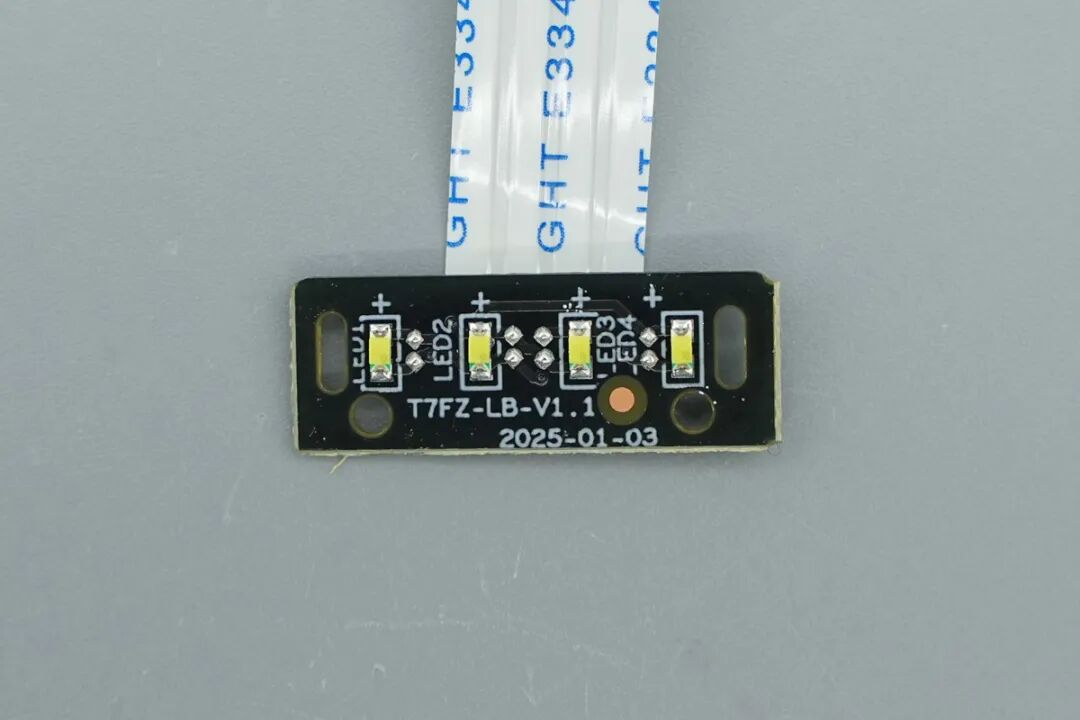

排线末端黑色LED小板特写，对应焊接了4颗LED指示灯。
小板背面无其他器件。

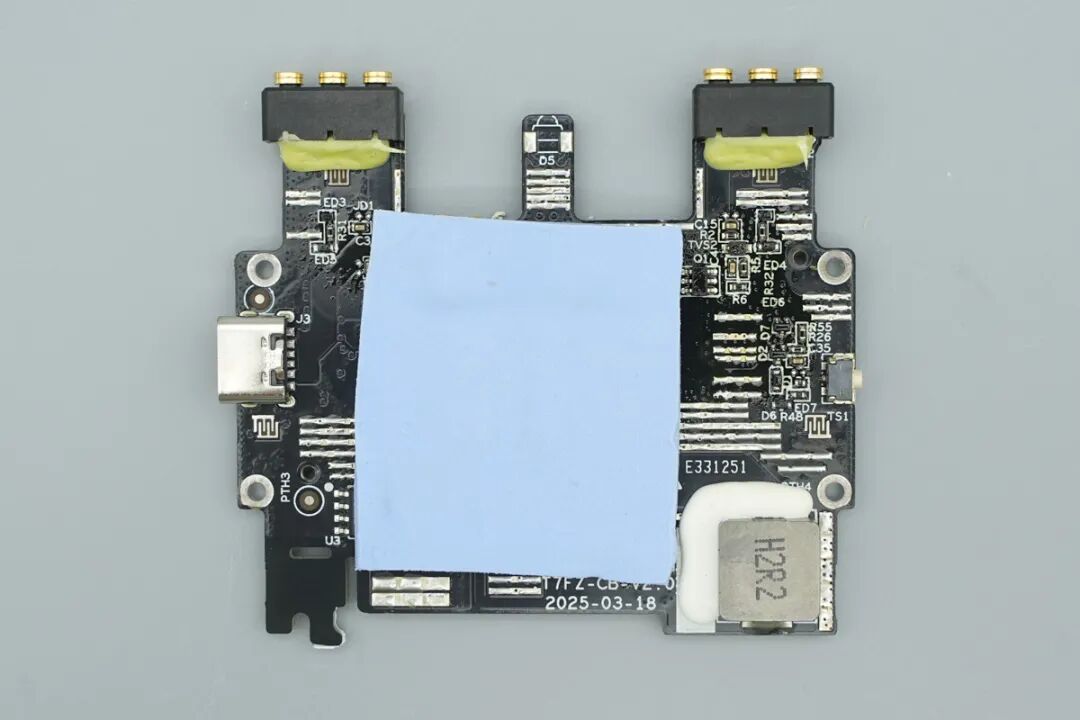

PCBA主板背面贴有一块大面积的蓝色导热硅胶垫，负责将主控芯片的热量传导至外壳。顶部左右两侧分别为带有金属探针的通讯/充电触点模块。

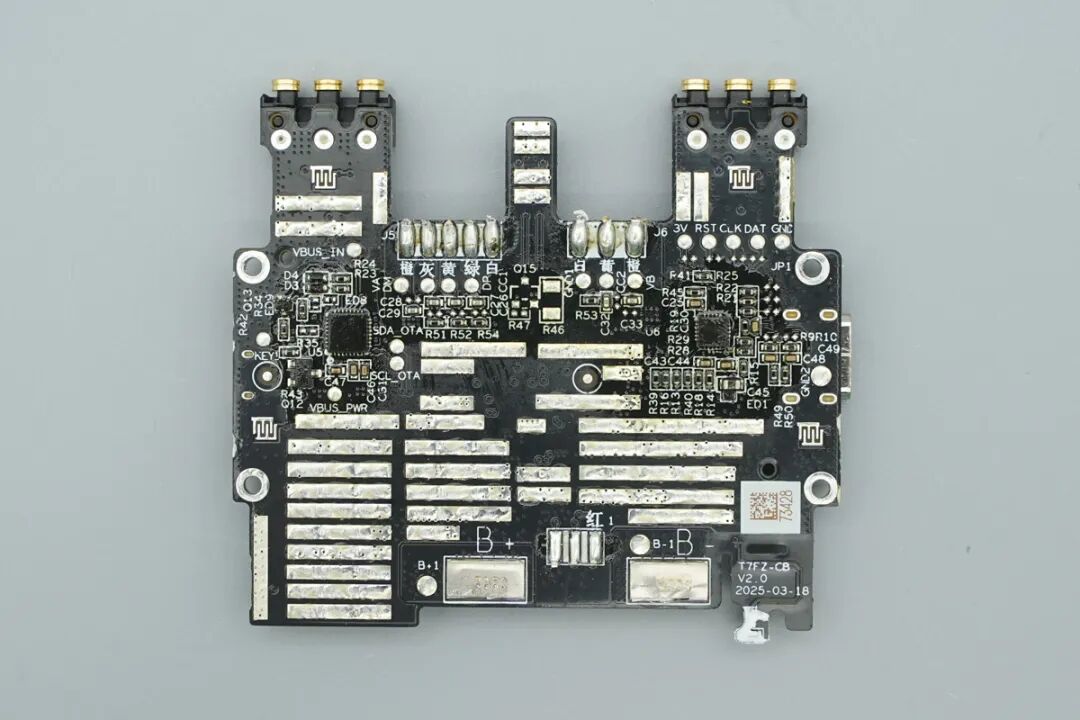

揭去蓝色导热硅胶垫，主板此面同样涂有极厚的防水胶，可见同步降压充电芯片、锂电保护芯片以及电感、USB-C母座等器件。
再次回到主板正面，设有协议芯片、MCU、VBUS管等元器件。
顶部的三根金属探针式触点侧面特写。这是共享充电宝独有的配置，用于插回机柜时的通讯握手以及产品自充。

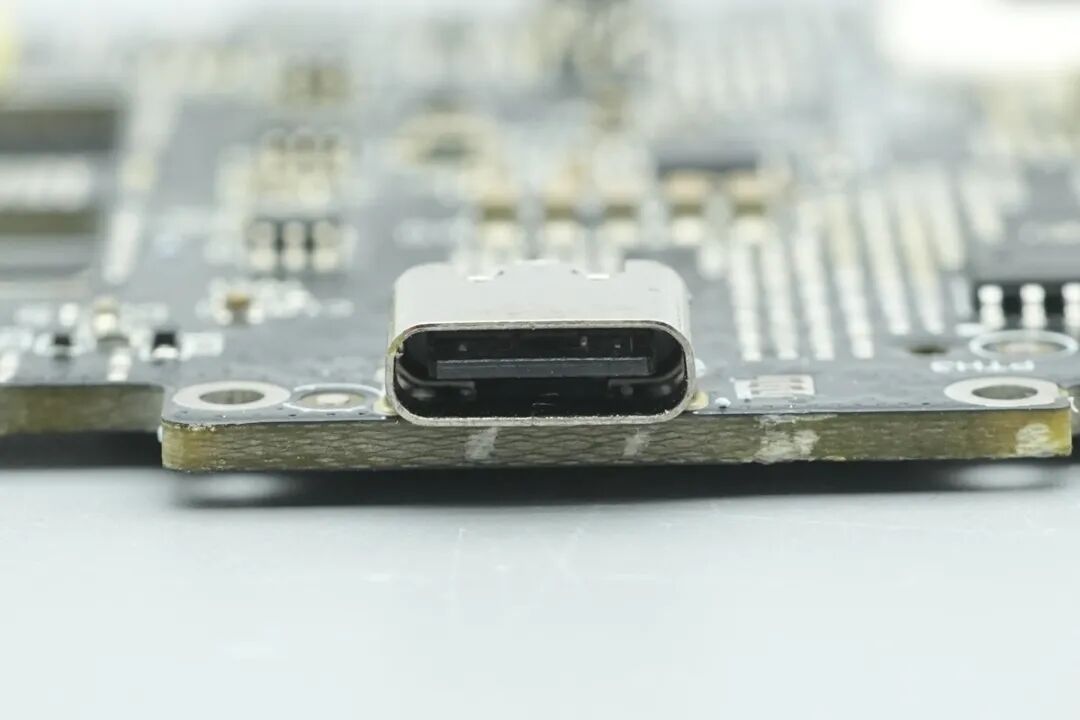

侧边的USB-C输入母座特写，采用黑色胶芯。
侧面的电源按键特写。

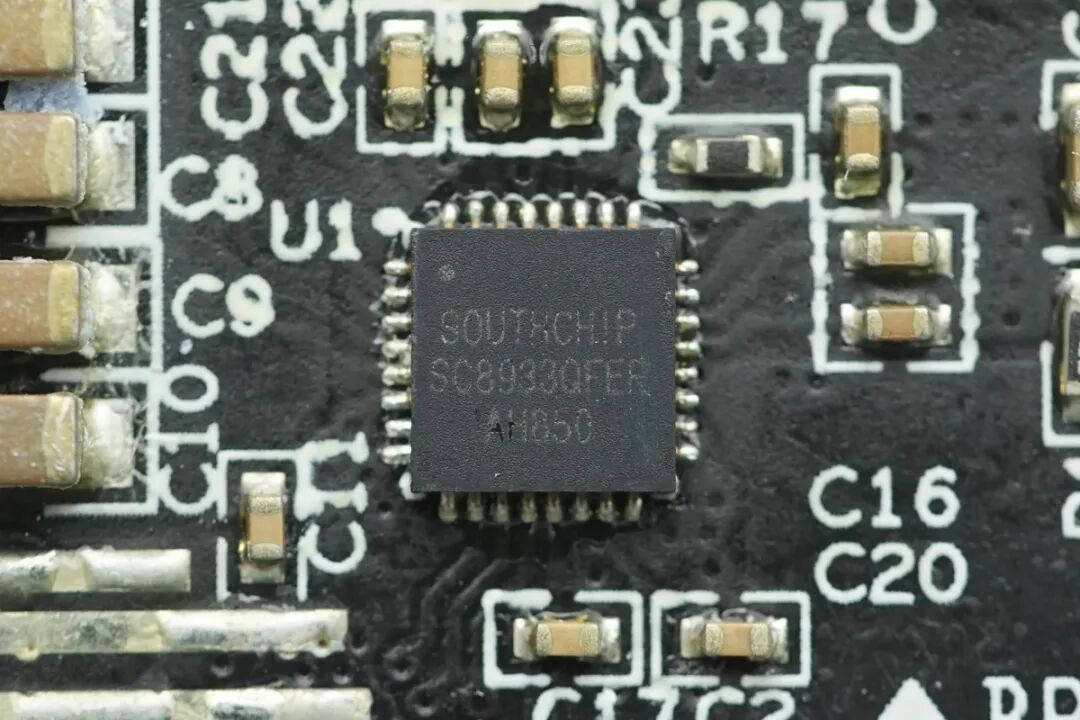

同步降压充电芯片来自SOUTHCHIP南芯科技，型号为SC8933，采用QFN32封装，外围器件少，非常节省空间。
相关阅读：
芯片内部集成了两个超低导阻的NMOS，可支持效率高达92%的12V2A充放电操作；采用I2C接口，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS隔离管驱动控制，最高支持3个USB端口。
南芯科技SC8933资料信息。
与南芯科技SC8933配合的一颗合金电感。

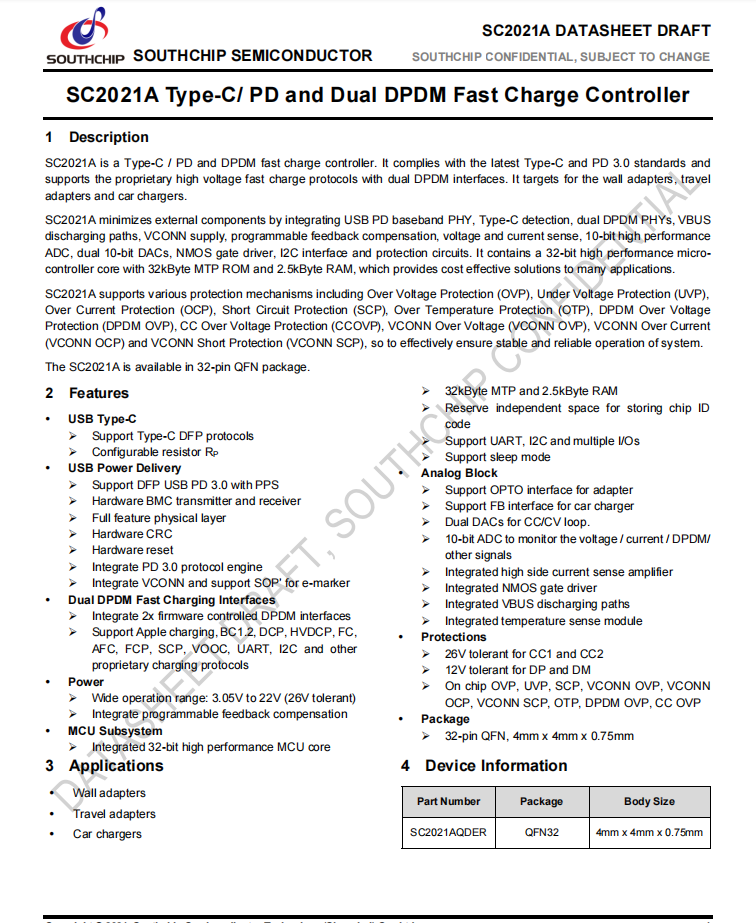

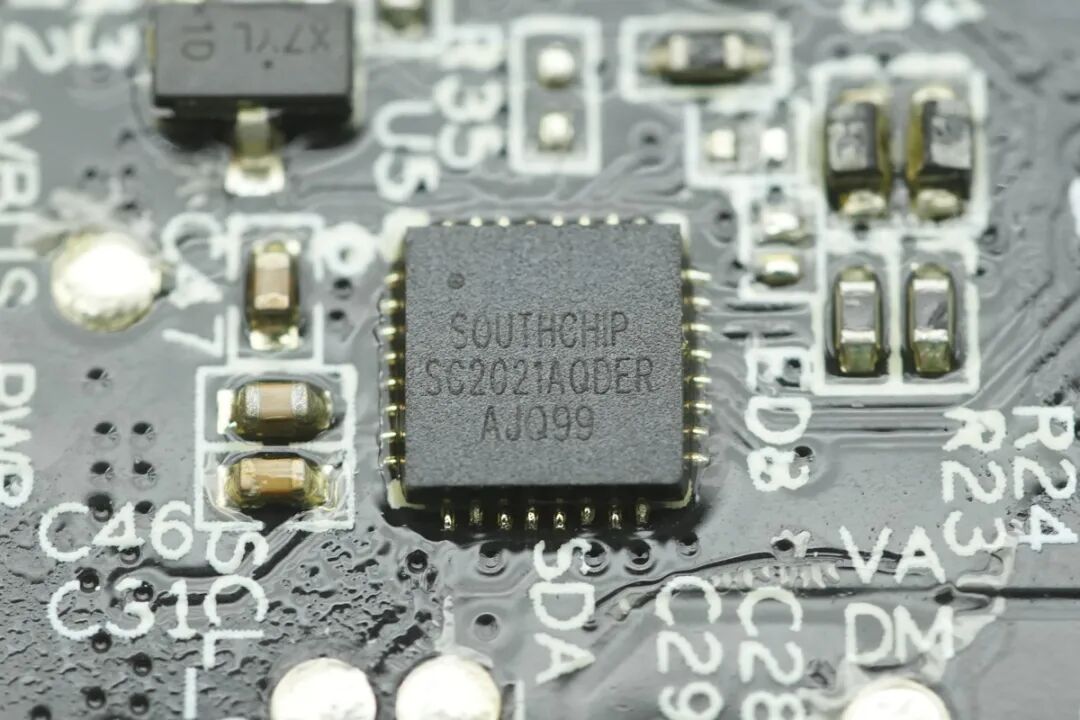

产品内置的协议芯片来自SOUTHCHIP南芯科技，型号SC2021A，采用QFN 4*4-32封装。
相关阅读：
这是一款是一款高度集成的Type-C/PD和DPDM快充控制器。符合最新的Type-C和PD 3.0标准。芯片支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用。
SC2021A内部集成32位高性能MCU内核，2.5Kb内存和32Kb的MTP存储器，支持私有快充协议。
通过集成USB PD 基带PHY、Type-C 检测、双 DPDM PHY、内置VBUS放电路径、VCONN 电源、可编程反馈补偿、电压和电流检测、10-bit ADC、双10-bit DACs,、NMOS 栅极驱动器、I2C 接口和保护电路，来最大限度地减少外部组件。
相关阅读：

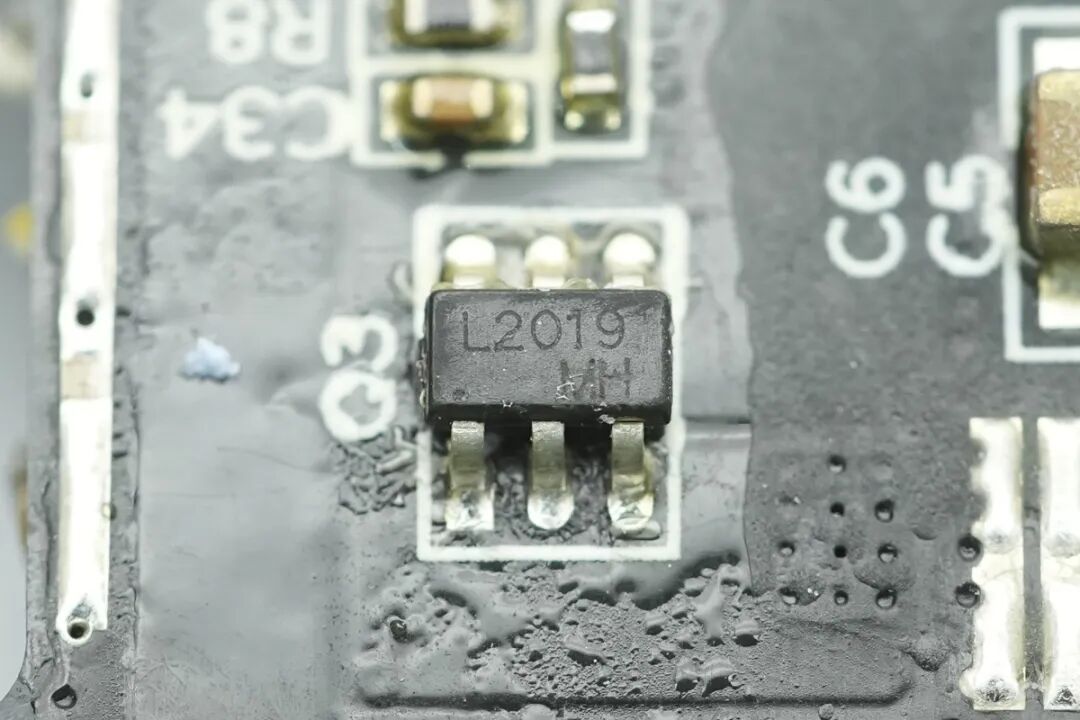

一颗丝印为L2019的VBUS管。
一颗丝印为8205A的VBUS管。
一颗丝印为L2019的VBUS管。

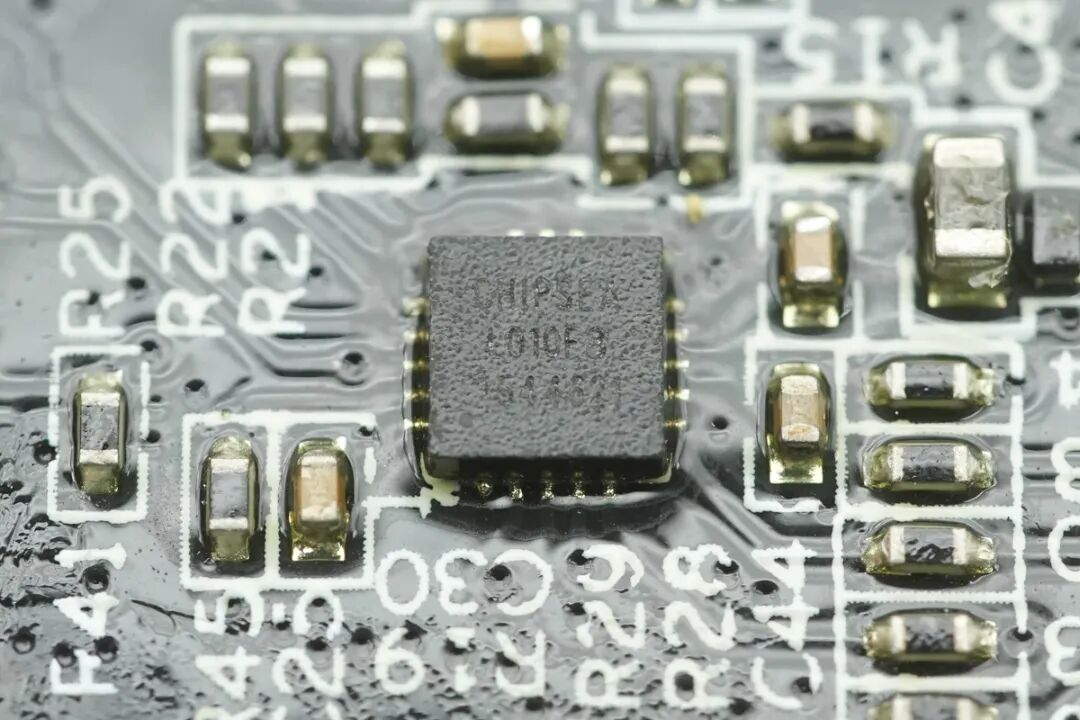

主板上搭载MCU单片机来自CHIPSEA芯海科技，型号为CS32L010，用于整体的控制、机柜通讯认证及握手。是一款内嵌32位ARM Cortex-M0内核的超低功耗微控制器，最高工作频率可达24MHz。
该芯片内部集成了64K字节的Flash程序存储器和4K字节的SRAM，支持2.5V至5.5V的宽工作电压范围，并提供一系列电源管理模式，以满足不同场景下的低功耗设计需求。
在外设资源方面，CS32L010内置了1路12位1Msps的高精度SAR型ADC、模拟比较器、RTC，以及多路UART、SPI、I2C和PWM等丰富的通信与控制接口。
该系列芯片提供QFN24、QFN20和SSOP20等多种封装形式 ，凭借其高整合度、高抗干扰和高可靠性的特点，广泛适用于PC外设、手持设备、游戏和GPS平台以及工业应用等各类领域。

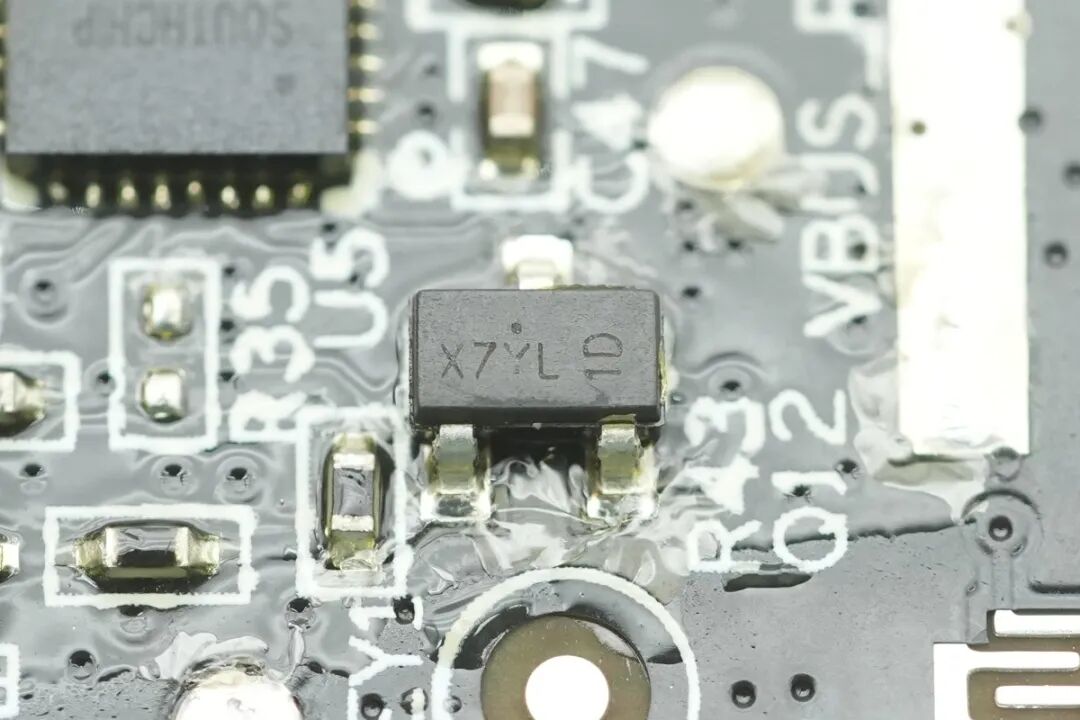

一颗丝印X7YL的元器件。
电池保护芯片来自XySemi赛芯微，型号为XB8989A，采用SOP8封装。该芯片用于实现电芯的过充、过放、过流及短路等多重安全保护。
全部拆解完毕，来一张全家福。
充电头网总结

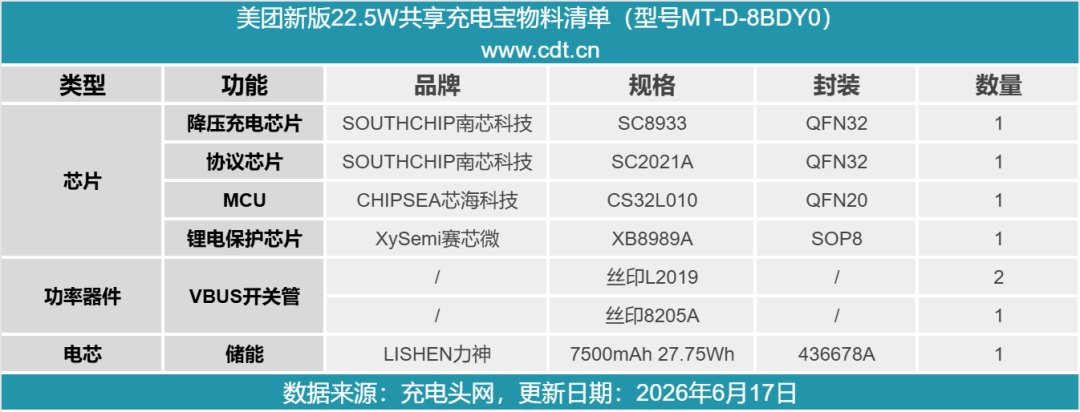

最后附上产品的物料清单，方便大家查阅。
美团新版22.5W共享充电宝延续了其品牌标志性的明黄配色，具备较高的品牌辨识度。机身底部自带Type-C与Lightning双接口线缆，充分兼顾了目前市面主流智能手机的应急补电需求。
性能表现上，该产品最高支持22.5W输出功率，并兼容PD、UFCS融合快充等主流快充协议，显著提升了用户的快充体验，改变了传统共享充电宝仅支持慢充的行业现状。
内部结构与防护方面，该产品内置7500mAh容量电芯，以满足多次应急充电的容量需求。
考虑到共享充电宝长期处于复杂、潮湿等户外公共环境，其PCBA主板正反两面均大面积涂覆了三防漆，并覆盖了导热硅胶垫。这种设计增强了防潮、防尘等耐候性指标，确保了产品在恶劣环境下的稳定运行。
电源管理由南芯科技SC8933同步升降压SoC负责，搭配南芯科技SC2021A快充协议芯片，实现多协议的识别与功率控制。
整机逻辑及协同由芯海科技MCU进行管控，电池保护则采用了XB8989A一体化锂电保护芯片，为电芯的充放电安全保驾护航。
