苹果正式迈入芯粒时代，M5 Pro 是苹果首款采用双主裸片设计的 Pro 级处理器，仍可实现单芯片协同运作，并支持统一内存架构。

M5 Pro 更适配端侧本地 AI 开发，最高可选 64GB 统一内存搭配超高内存带宽，本地大模型运行更加流畅。 Counterpoint 的芯片拆机解析能够探明苹果芯片的真实研发路线，报告涵盖芯片布局、核心模块、内存方案与封装工艺拆解分析。

如今 GPU 的 AI 算力地位大幅提升，每个 GPU 核心均集成神经网络加速器，依托该设计，M5 Pro 的 AI 性能相较 M4 Pro 实现跨越式增强。

苹果M5 Pro：苹果 Pro 产品线首款双裸片系统级芯片

M5 Pro 标志着苹果 Pro 系列正式踏入芯粒架构纪元。从纸面参数来看，该芯片规格和前代产品相近：18 核 CPU、最高 20 核 GPU、搭配 LPDDR5X-9600 统一内存，但内部架构相比过往苹果自研芯片发生根本性革新。

Counterpoint Research 完成新款 MacBook Pro（机型 A3426）全机拆解，包含整机结构、PCB 电路板、散热系统、M5 Pro 芯片本体、封装工艺与片内架构剖析。本次拆解清晰展现 AI PC 时代苹果的芯片设计思路与技术迭代，直观体现其顶尖的系统集成能力，同时反映苹果在高性能计算、AI 推理、先进封装三大领域的架构优化成果。

本报告深度拆解 M5 Pro，提炼三大关键性架构革新，也是苹果面向 AI 时代重构自研芯片的核心方向。

一代芯片三大架构变革

1.苹果芯粒时代落地 M5 Pro 总计搭载四颗裸片：1 颗 CPU 裸片、1 颗 GPU 裸片以及两颗占位无源 dummy 裸片，依托台积电 SoIC-MH 先进封装工艺互连，落地苹果自研全新柔性融合架构（Fusion Architecture）。该封装工艺提升键合密度，缩短裸片互联走线，实现高速互联、降低功耗。即便拆分两颗功能裸片，苹果依旧沿用统一内存设计，系统在软件层面等同于单颗完整芯片，这也是其和 AMD、Intel 芯粒方案最核心的区别。

2.AI 算力下沉至 GPU 内核 首次实现每颗 GPU 核心内置独立神经网络加速器，同时 SoC 集成一颗 16 核独立神经网络引擎。受此升级加持，GPU 端 AI 算力吞吐量达到 M4 Pro 的 4 倍。苹果后续还将完善 AI 任务调度机制，方便开发者按需把计算任务调度至 GPU 内置加速器或独立 NPU，优化异构计算效率。

3.创下苹果 Pro 级 SoC 内存带宽新高 M5 Pro 配备 LPDDR5X-9600 内存，带宽 307GB/s，最大 64GB 统一内存。充足的内存容量与带宽，足以承载超大参数本地大语言模型（LLM）推理与各类专业端侧 AI 工作流。

CPU 裸片内部构成

M5 Pro CPU 裸片：6 颗超大性能核 + 12 颗性能核（分为两组集群）、16 核神经网络引擎、四路独立雷电 5 控制器。 M5 Pro 全系 CPU 基于 Armv9 指令集搭建 18 核架构（6 超大核 + 12 性能核），超大核运行频率高于常规性能核；裸片还集成 SSD 主控、片上系统缓存等功能模块。 M5 Pro 与 M5 Max 共用同一款 CPU 裸片，两款产品的硬件差异集中在 GPU 裸片，凸显苹果成熟的芯粒 + 晶圆分级筛选（Binning）产品策略。

GPU 裸片内部构成

M5 Pro 顶配版 GPU 裸片集成 20 颗 GPU 核心，每核自带神经网络加速器、四通路 LPDDR5X-9600 物理层 PHY、显示引擎与多媒体引擎（内置 ProRes 专用编解码单元）。 20 组 GPU 计算单元为该版本顶配规格，单核心加速器原生支持 FP16、INT8 矩阵运算，这项架构升级正是 AI 算力翻四倍的关键。裸片边缘布设四路内存控制器与 PHY 单元、四组显示引擎（支持 1 块内屏 + 3 块外接显示器）；多媒体引擎集成视频编解码器、AV1 硬解码与 ProRes 引擎，其中 ProRes 模块是多媒体区块里面积最大的功能单元。

制程工艺：台积电第三代3nm N3P（FIB 切片验证）

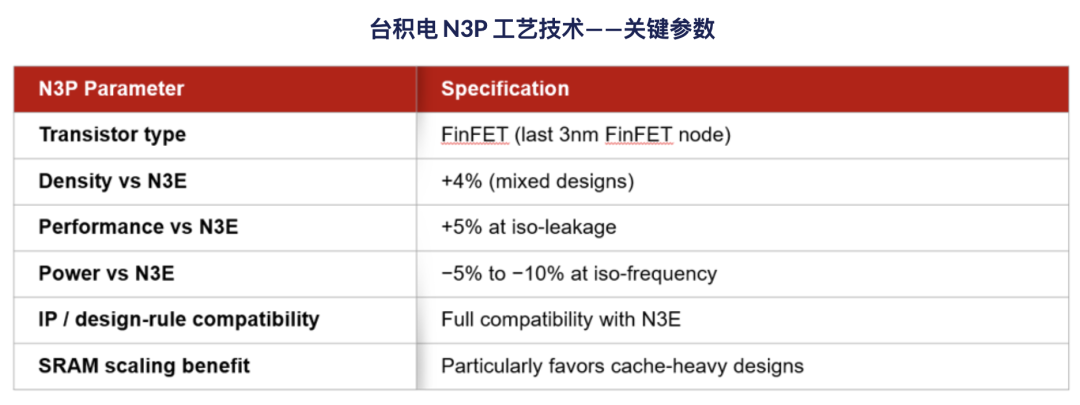

N3P 属于台积电第三代 3nm FinFET 工艺，由 N3E 光刻微缩迭代而来，完整兼容前代设计规则与知识产权 IP。台积电官方数据：同等漏电水准下性能提升约 5%；同频运行功耗下降 5%~10%；在逻辑 50%+SRAM30%+ 模拟电路 20% 的混合芯片中，晶体管密度提升约 4%。苹果能否吃透工艺物理上限，仍要看自研架构的优化落地效果。

重要细节：N3P 仍沿用鳍式场效应管（FinFET），环绕栅极 GAA 纳米片工艺从台积电 N2 工艺起步，该工艺 2025 年第四季度进入量产。这意味着 M5 Pro 大概率是苹果最后一代采用 FinFET 架构的主力消费级自研芯片，后续换代 M 系列处理器将转向 N2 纳米片晶体管。

先进封装：SoIC-mH 键合落地

两颗功能裸片依靠苹果 Fusion 融合架构封装互联，本质基于台积电 SoIC-mH 混合键合方案（SoIC 即集成芯片系统，mH 普遍指代水平塑封），是台积电面向高密度芯粒集成的主流混合键合技术。M5 Pro/Max 也是苹果首款官方官宣采用双裸片先进封装的大批量消费级 SoC。

这套水平封装架构优势显著：CPU、GPU 裸片横向分区排布，可分散芯片发热热点，对整机功耗常年锁定 30~40W 的笔记本产品至关重要；同时裸片间高速互联、低时延互通，完美适配苹果统一内存架构。 极低的片间传输时延让操作系统和应用软件感知不到裸片分区，软件无需分区管理硬件，这是苹果融合架构区别于传统芯粒方案的核心优势。

M5 Pro 的行业意义

面向开发者与终端用户：搭载 M5 Pro 的 MacBook Pro 成为本地 AI 开发优选设备，64GB 大内存搭配四倍提升的 GPU AI 算力，在 70 亿～130 亿参数大模型部署场景优势突出。 面向半导体行业：M5 Pro 标志苹果不再局限于能效比领跑，正式切入先进封装、内存架构创新赛道 —— 而此前两大领域长期由数据中心 AI 加速芯片厂商主导。

根据晶圆代工追踪与预测数据，2026 年 M 系列处理器晶圆消耗将占到全 PC 处理器晶圆总用量的 18.4%，相较去年 4.2% 实现大幅攀升（上年占比 4.2%）。
