前言
本期拆解带来的是一款TFX尺寸的PC电源，这款电源通体为黑色外观，自带黑色输出线。电源支持宽范围电压输入，额定功率为450W。
电源采用主动式PFC+半桥LLC+同步整流+DC-DC高效架构，内置致能半导体氮化镓开关管。下面充电头网就带来这款电源的拆解，一起看看内部的方案和用料。
致能450W氮化镓TFX电源外观
致能450W氮化镓TFX电源通体为黑色外观，自带黑色输出线。
电源输出线通过扎带固定。
电源24pin输出插座特写。
电源其他供电插头特写。
电源机身上方粘贴贴纸，标注TFX-450W。
散热风扇设有防护网。
机身侧面设有凹槽辅助固定。

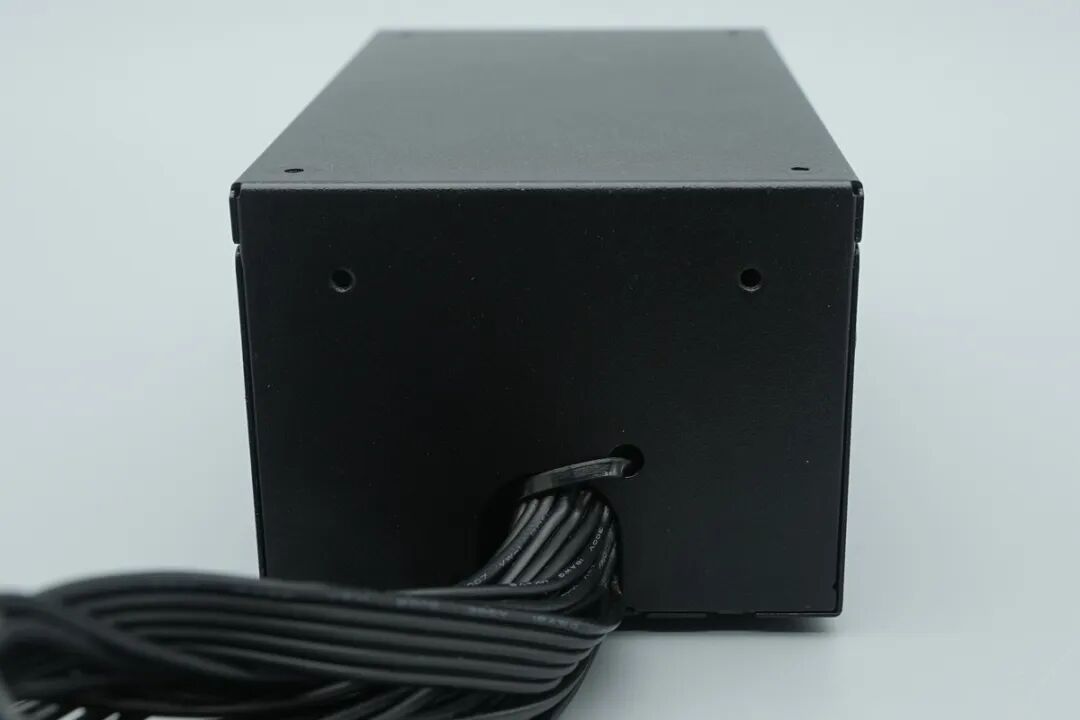

壳体背面设有固定螺丝孔。

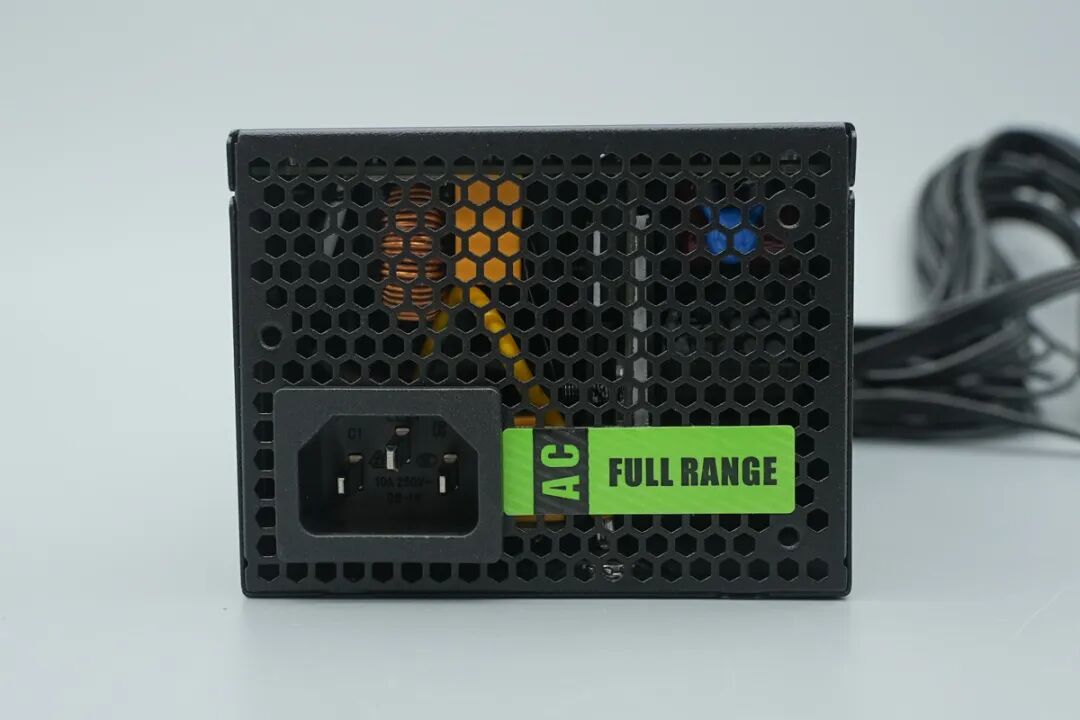

电源输入端设有输入插座，贴纸标注支持全范围输入电压。
输出线通过扎带固定。
使用游标卡尺测得电源宽度约为85.5mm。
电源高度约为65.5mm。
电源长度约为151mm。
电源拿在手上的大小一览。
测得电源重量约为1035g。
致能450W氮化镓TFX电源拆解
看完了致能这款氮化镓电源的外观和配件展示，下面就进行拆解，一起看看内部的方案和用料。
首先拧下固定螺丝，拆开电源外壳。
PCBA模块通过螺丝固定，与壳体之间设有麦拉片绝缘。
固定PCBA模块的螺丝特写。
电源输入线焊接连接到PCBA模块。
电源输出线通过焊接连接。
散热风扇通过插接件连接。
剪断输入输出导线，拆下散热风扇，继续进行拆解。
小板焊接安规X2电容，保险丝，共模电感和Y电容。
小板背面焊接连接导线。
保险丝规格为8A 250V。
共模电感采用漆包线绕制。
Y电容引脚套磁环抑制高频干扰。
安规X2电容规格为1μF。
输入线设有磁环抑制高频干扰。
屏蔽板粘贴胶带绝缘。
屏蔽板内部焊接导线连接。
PCBA模块正面一览，左下角为交流输入端，设有共模电感，安规X2电容，压敏电阻。右侧设有继电器和热敏电阻。上方设有整流桥，Y电容，薄膜滤波电容，PFC升压电感。电感下方为控制小板，设有PFC控制器，PFC开关管和PFC整流管。
控制小板下方设有高压滤波电容，谐振电容，LLC开关管小板，变压器，同步整流小板。右侧设有二次降压小板，滤波固态电容。中间上方位置设有待机电源芯片，待机电源变压器，整流管和反馈光耦。

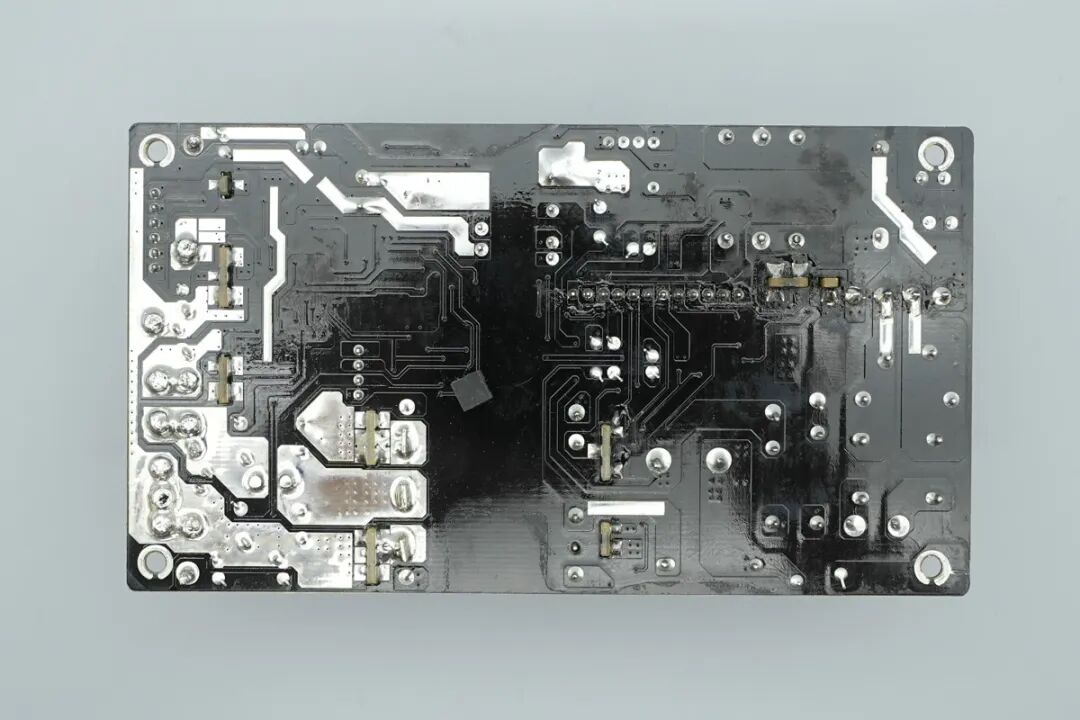

PCBA模块背面没有元件，对应大电流走线露铜加锡增强载流。
焊接拆下各个小板，继续进行拆解。
共模电感采用漆包线绕制，底部设有电木板绝缘。
安规X2电容规格为1μF。
压敏电阻来自松田电子，料号为10D561K，用于吸收过压浪涌。
焊接拆下控制小板，左侧下方设有整流桥，散热片通过螺丝固定。
背面也设有散热片，与小板之间设有导热垫传热。
拧下固定螺丝，拆下整流桥和散热片。
整流桥来自威旺，型号GBU1508，规格为15A 800V，采用GBU封装。
薄膜滤波电容规格为0.47μF400V。

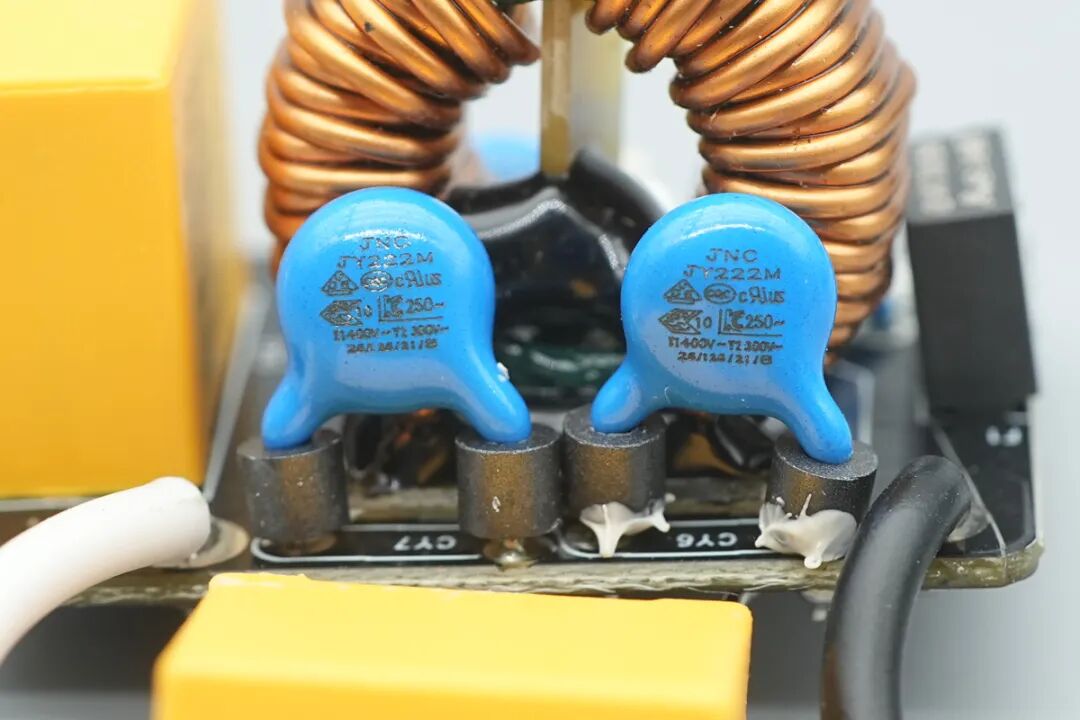

Y电容料号为JY222M，引脚套磁环抑制高频干扰。
小板上设有PFC开关管，碳化硅二极管和二合一控制器。

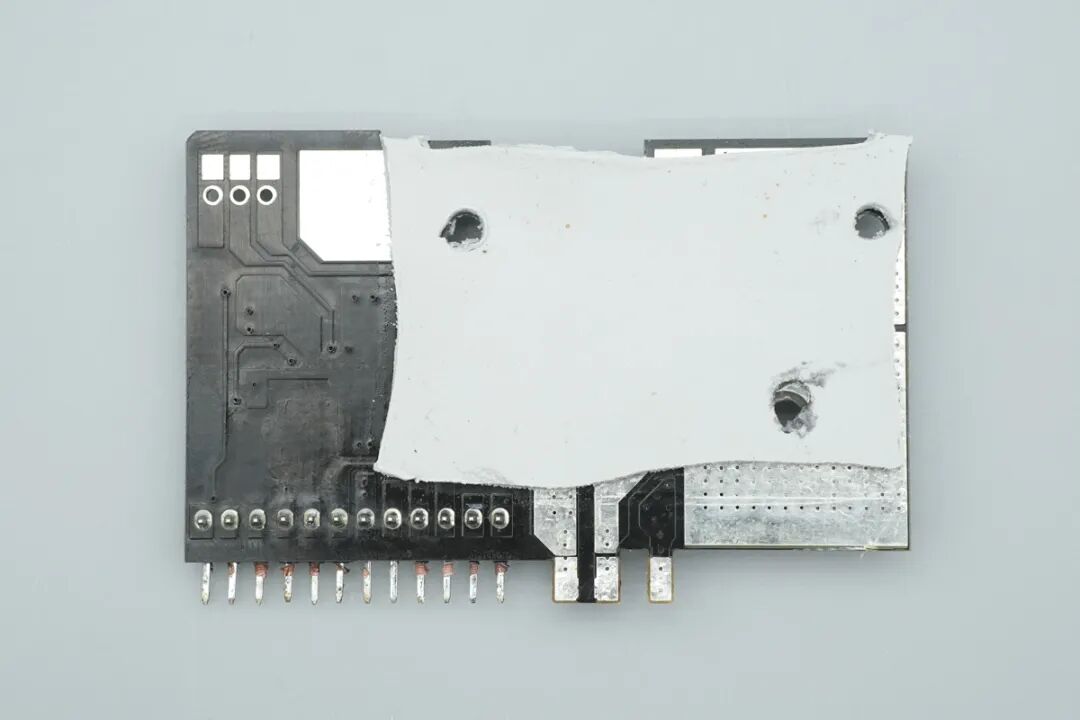

小板背面没有元件，粘贴导热垫加强散热。
二合一控制器来自芯源系统，型号HR1213，是一颗多模式PFC和电流模式LLC组合控制器，支持AC和DC输入，并具有可配置偏置选项。PFC控制器支持CCM和DCM混合模式，具备突发模式。
LLC级具备稳态，跳跃和突发模式，具备自适应死区时间调节和容性模式保护。芯片内部集成高压启动，集成过热关断保护，PFC开关保护，过压保护，过流限制，LLC过流保护和过流保护，具备UART配置接口，采用SOIC-20封装。
PFC开关管来自致能，型号ZN65C1R070T，为Cascode级联结构的氮化镓开关管，耐压为650V，瞬态耐压800V，导阻70mΩ。栅极支持20V耐压，具备低栅极电荷，支持硅器件驱动器，有效简化驱动电路设计。
器件符合JEDEC和RoHS标准，适用于软开关和硬开关电路，有效提升功率密度，减小系统体积，降低系统成本。满足快充，通信电源，数据中心和照明应用，采用TOLL封装。
致能 ZN65C1R070T 资料信息。
PFC整流管来自泰科天润，型号G3S06508D，为第三代碳化硅肖特基二极管，规格为650V 8A，采用TO-263封装。
30mΩ采样电阻用于检测PFC开关管电流。
PFC升压电感为260μH。
继电器来自永能，型号YX201H-S-112DM，内置一组常开触点，触点容量为10A 250V，线圈电压12V。
NTC热敏电阻丝印5D-11，用于抑制上电的浪涌电流。
蓝色Y电容料号为JY222M。
高压滤波电容来自尼吉康，为LGG系列小型化电解电容，耐热105℃。
规格为330μF400V。
LLC开关管焊接在垂直小板上。开关管来自东微半导体，型号OSG60R180KF，NMOS，耐压650V，导阻180mΩ，采用TO263封装。
谐振电容来自厦门法拉电子，规格为0.082μF630V。
同步整流控制器，驱动器，同步整流管和MCU焊接在垂直小板上。
小板背面露铜加锡增强散热。
同步整流控制器来自芯源系统，型号MP6924B，是一款用于LLC同步整流的双路快速关断整流器，采用SOIC-8封装。

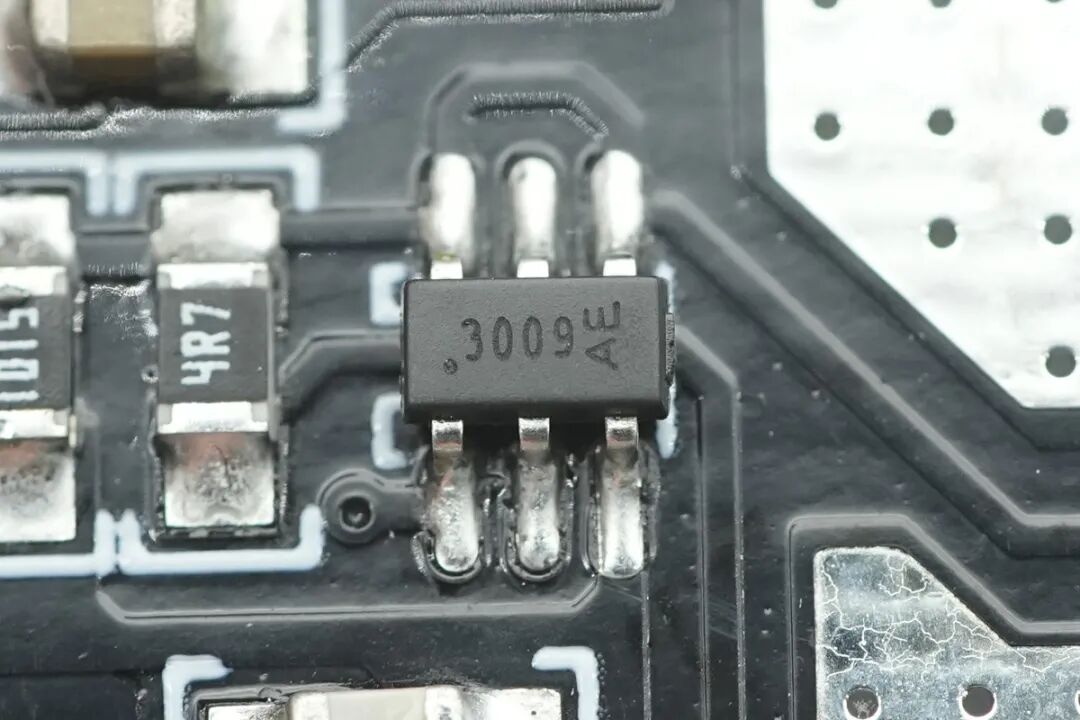

驱动器来自达尔，丝印3009，型号ZXGD3009E6，是一颗1A输出电流的驱动器，支持40V供电电压，采用SOT26封装。
另一颗驱动器型号相同。
同步整流管来自铨力，型号APG013N04G，NMOS，耐压40V，导阻1.1mΩ，采用PDFN5*6-8L封装。
MCU来自辉芒微，型号FT61E131B-RB，内置3K *14bit ROM，256B RAM和128B EEPROM，支持1.9-5.5V工作电压范围，采用SOP8封装。
用于检测温度的热敏电阻特写。
D882三极管用于控制散热风扇。
滤波电容来自智宝。
规格为22μF50V。

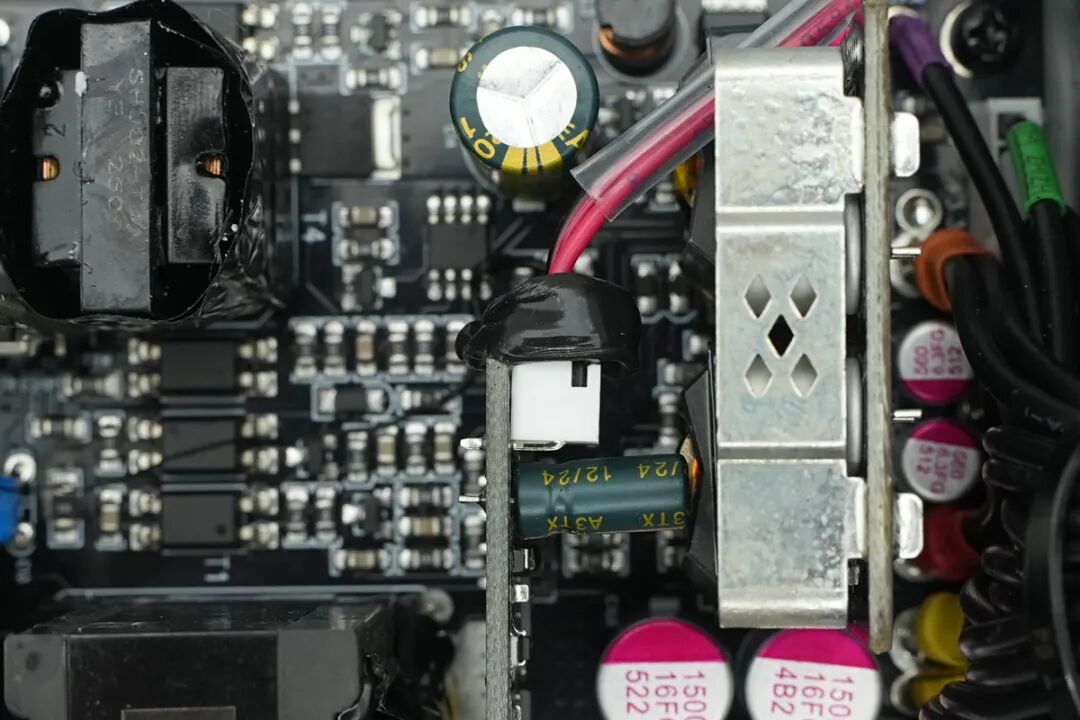

连接散热风扇的插座特写。

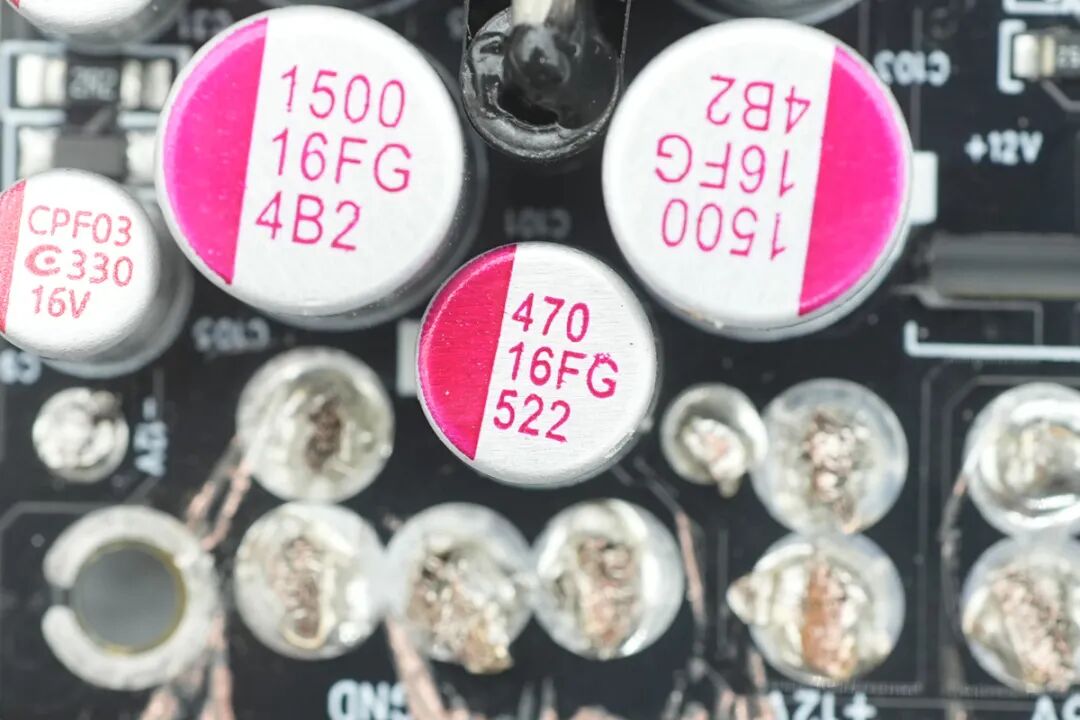

滤波固态电容来自智宝，为FG系列高分子固态铝电解电容器，规格为1500μF16V。
滤波电感采用磁珠设计。
滤波电容规格为470μF16V。
整流二极管型号ES3J。
滤波电容来自钰邦，规格为330μF16V。
小板设有滤波电容，同步降压芯片和降压电感，用于3.3V和5V降压输出。

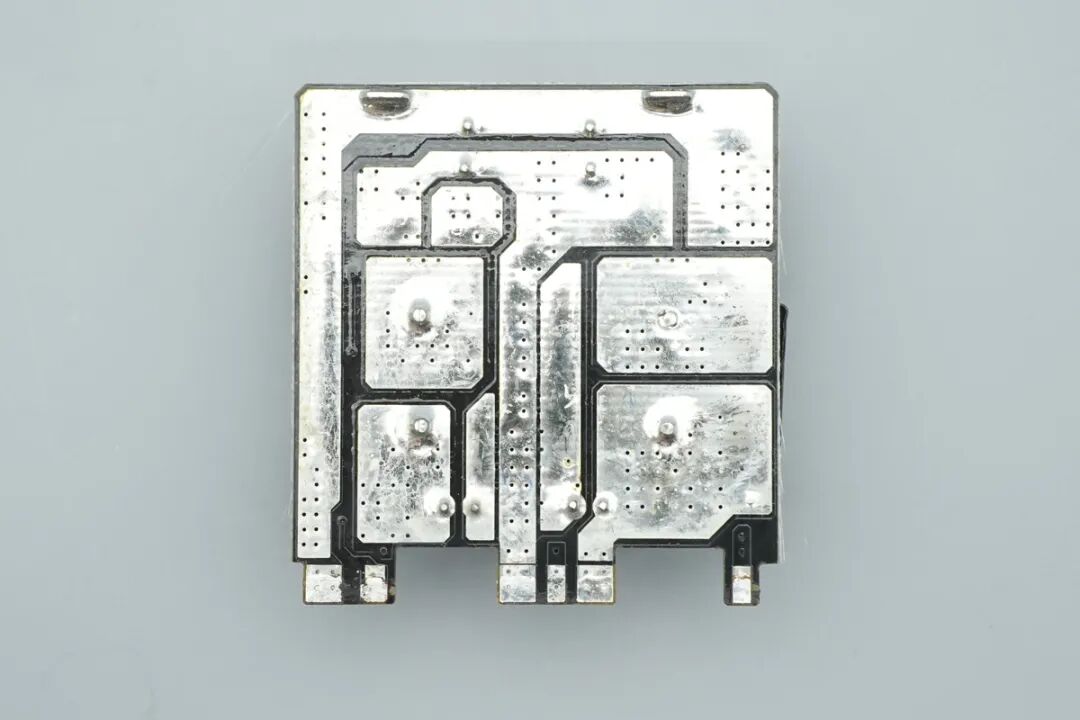

小板背面露铜加锡，增强载流并提升导热。
两颗滤波电容规格为470μF16V。
同步降压芯片来自芯潭微，型号NDP23803QB，支持8-18V输入电压，连续输出电流12A，内部集成5mΩ开关管，采用QFN5*5封装。
降压电感采用扁铜线绕制。
滤波电容来自钰邦，规格为560μF6.3V。

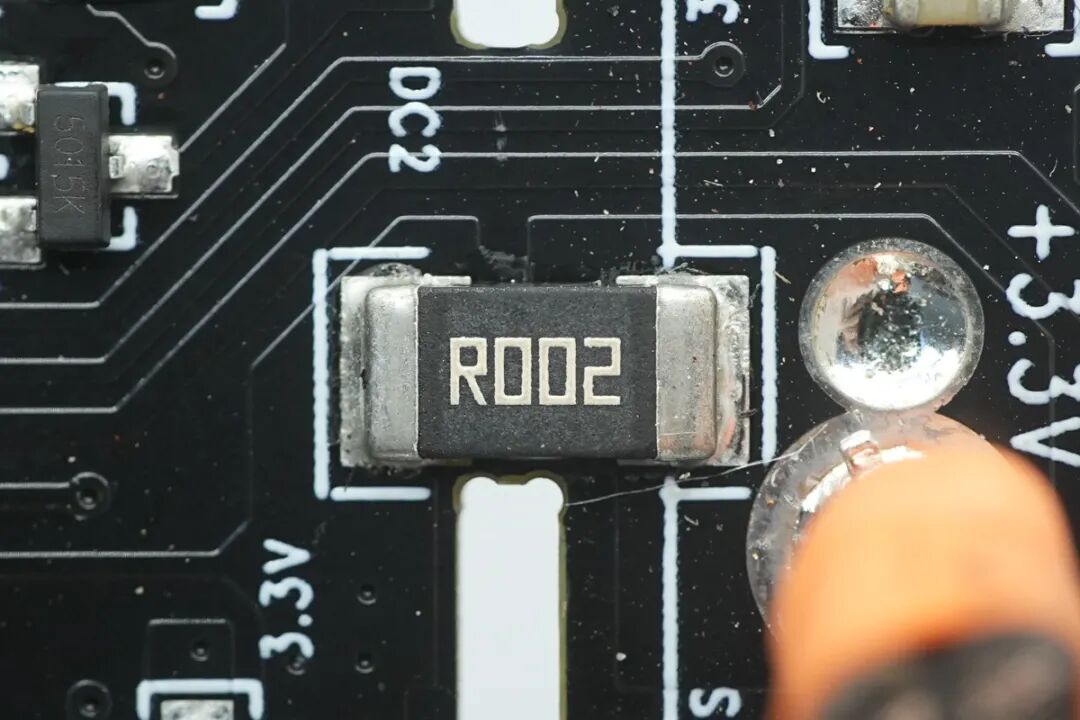

2mΩ取样电阻用于3.3V输出电流检测。
另一颗2mΩ取样电阻用于5V输出电流检测。
输出滤波电容规格为560μF6.3V。
待机电源芯片来自芯朋，型号PN8141，芯片内部集成PWM控制器和650V耐压开关管，具备超低待机功耗和全电压范围的高转换效率。芯片集成过热保护，过载保护，过流保护，过压保护和取样电阻短路保护，采用DIP7封装。
为主控芯片供电的滤波电容规格为22μF50V。
待机电源变压器粘贴胶带绝缘。
光宝LTV-817C光耦用于输出电压反馈。
待机电源整流管来自海矽美，型号ER2EL60CS，耐压60V，采用TO-252-2L封装。

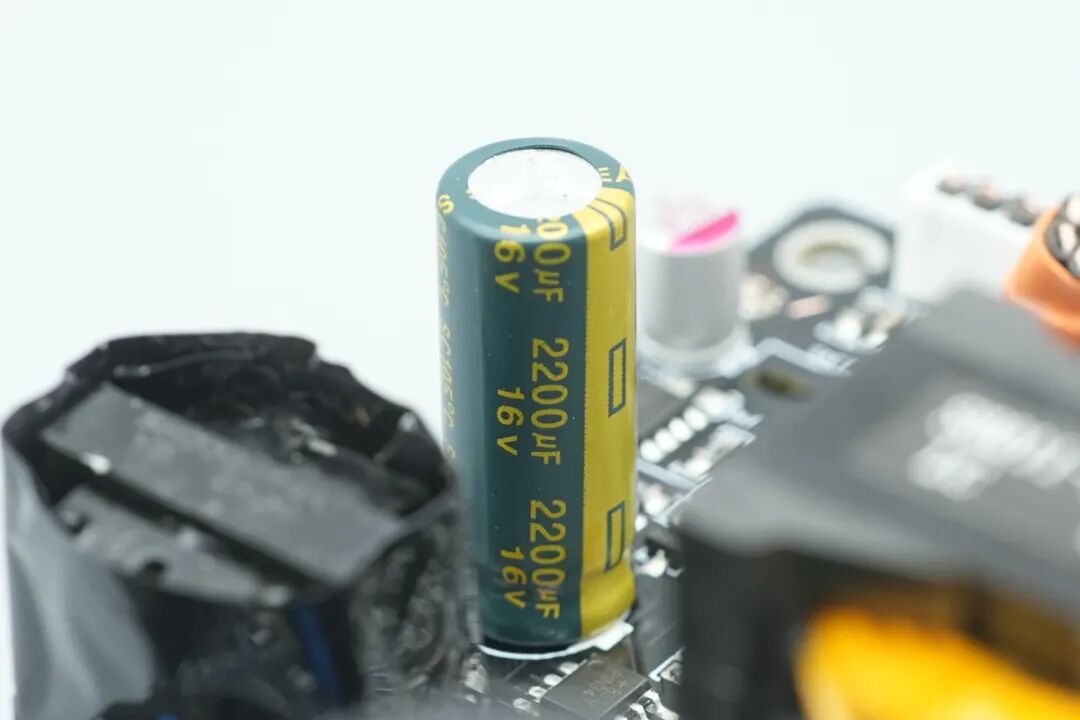

滤波电容来自智宝。
规格为2200μF16V。
输出滤波电感特写。
输出控制管来自铨力，型号AP180N03G，NMOS，耐压30V，导阻1.7mΩ，采用PDFN5*6封装。
滤波电容规格为560μF6.3V。
管控芯片来自绿芯，型号GR8313F，是一颗三通道电源监控芯片，芯片能够同时监控3.3V，5V和12V输出电压，具备欠压保护，过压保护，支持开关控制和故障信号输出，采用SOP-8封装。
运放来自达尔，型号AS358M-E1，为低功耗双运放，采用SO-8封装。
光宝LTV-817C光耦用于反馈控制。
为主控芯片供电的滤波电容规格为22μF50V。
丝印Y1的三极管特写。
散热风扇型号DF0801512SEMN，规格为12VDC 0.18A。
全部拆解一览，来张全家福。
充电头网拆解总结

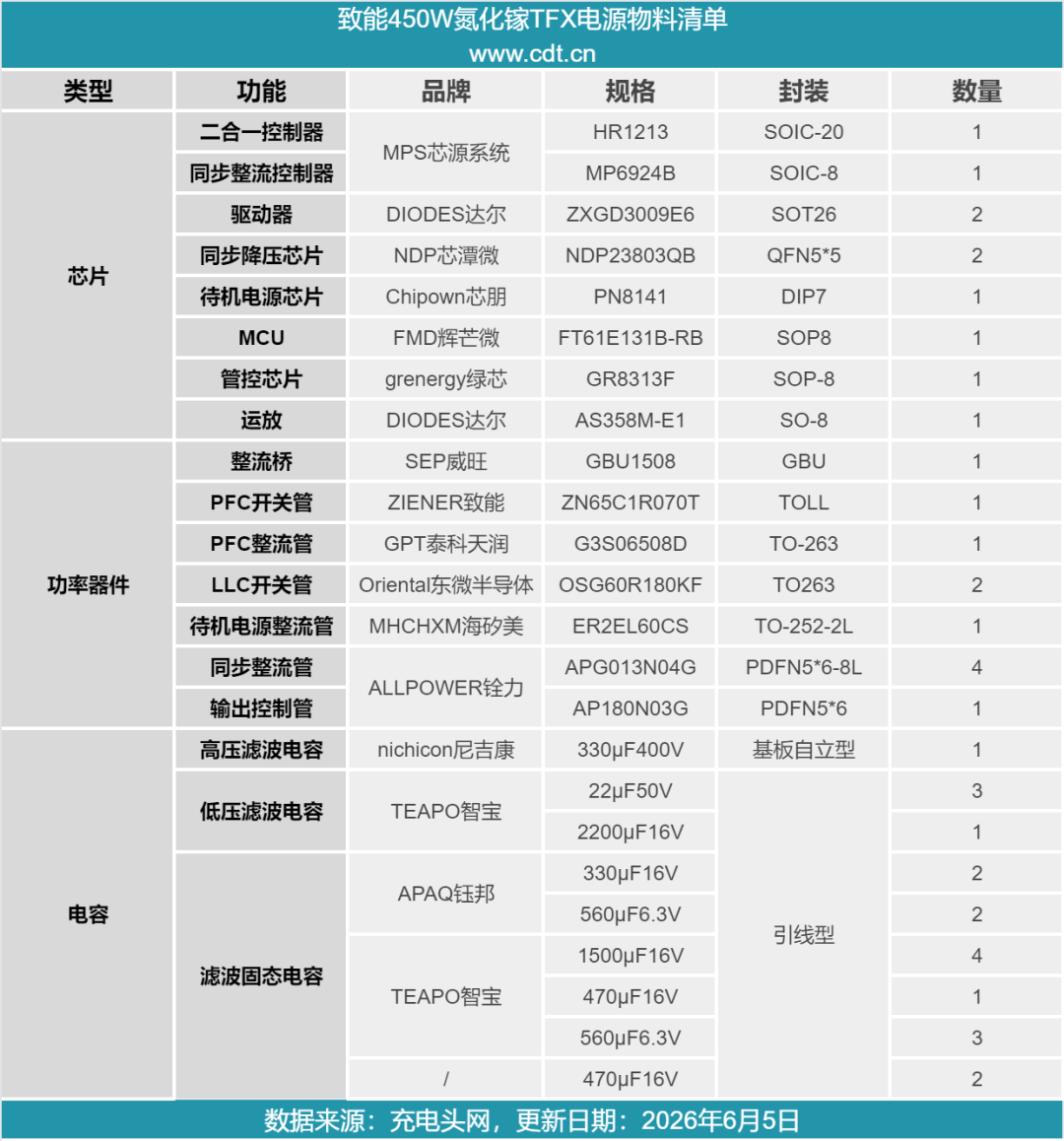

最后附上致能450W氮化镓TFX电源的核心器件清单，方便大家查阅。
致能450W氮化镓TFX电源为黑色配色，为自带输出线设计。电源支持宽范围电压输入，标称功率为450W。电源内置8cm散热风扇，具备温控功能。
充电头网通过拆解了解到，致能这款450W电源采用主动式PFC+半桥LLC+同步整流+DC-DC高效架构，二合一控制器采用芯源系统HR1213，同步整流控制器采用MP6924B。
其中PFC开关管采用致能ZN65C1R070T，器件符合JEDEC和RoHS标准，为Cascode级联结构。器件采用TOLL封装，简化散热设计，满足高性能开关电源和快充等应用场景，提升转换效率并减小系统体积。
