前一阵子10元包邮买了4个人体感应灯，选了2个正白、2个暖白。到手后发现有2个不能点亮（售后不错，故障的2个全额退款了）。
拆开看了一下，发现4个人体感应灯自带的锂电池容量不大且不带保护板，那2个不能点亮的锂电池，一个鼓包，一个漏液，都过放了。

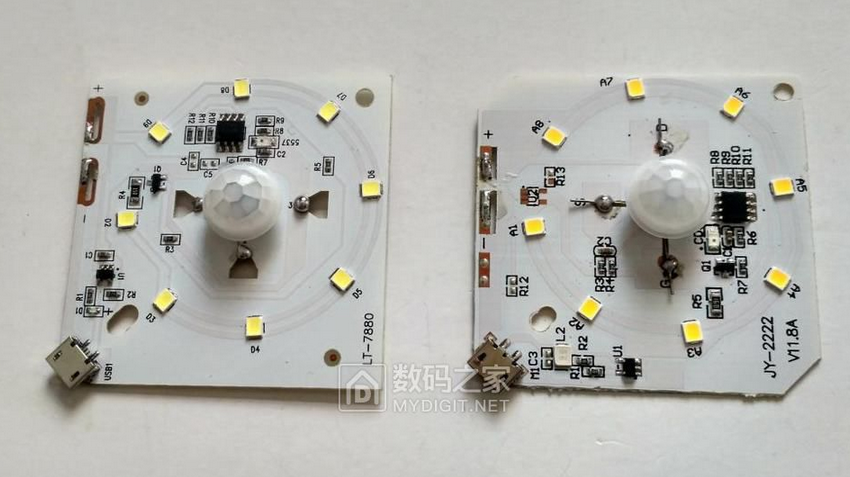

另外，4个人体感应灯电路板都不完全相同，3种感应主控IC，4种丝印充电IC。顺便分析处理了一下。
将剩下好的2个锂电池拆下来，加个保护板，将4个人体感应灯电池连接改成PH2.0-2P接插件式的，方便电池更换，且不用时可以直接断开，避免时间长了电池过放。并对存在的不足加以改进，效果还可以，整理一下，发帖供坛友参考。
一、电池篇

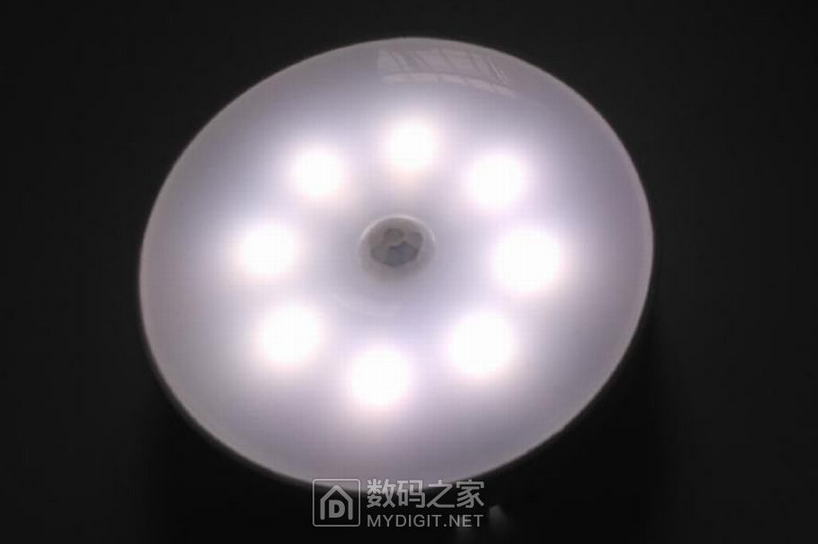

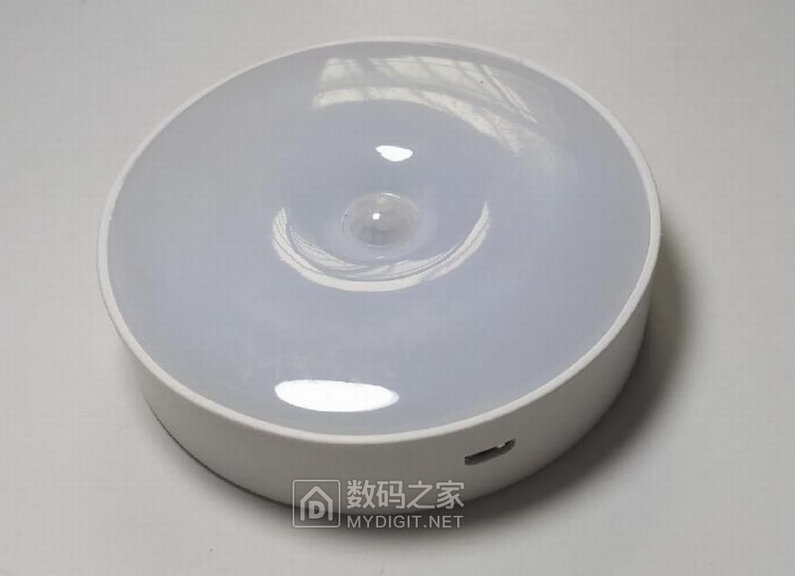

做工看着还可以，一次亮20秒左右。遮光罩材质像是PC的，底座材质像是PP的，还算厚实。有坛友测过，这个感应灯电路板下有6x50x50mm的空间。
注：因为疫情，物流停运。看了部分坛友拆机贴后，物流恢复后购买的。买的单色款，没买双色款带开关的。双色款那个开关只管LED光色的选择，并不断电源；模式：选择正白、无选择、选择暖白；有半数灯珠和全数灯珠两个版本，电路和单色的应该相同。这种小夜灯个人比较喜欢采用接插件式的连接，可以物理断开。

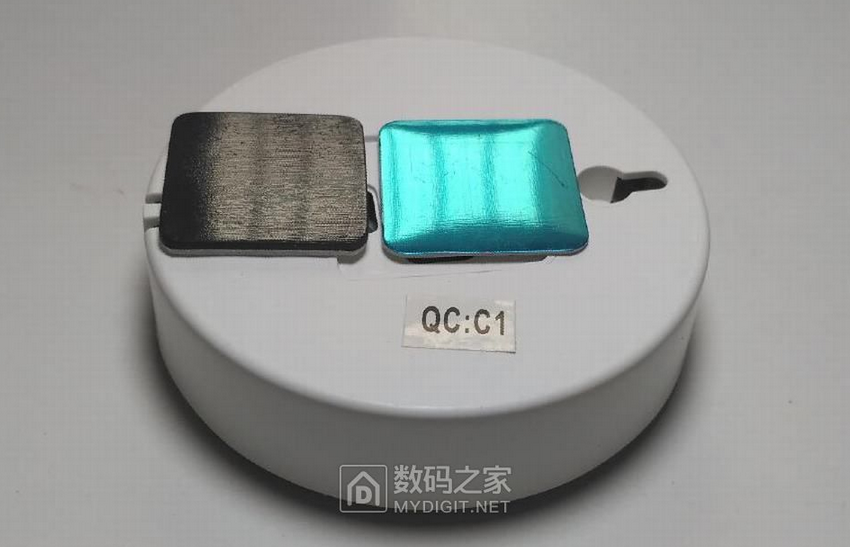

随灯配的磁吸片和铁片，采用双面胶固定。磁吸片使用的磁石是传统的黑磁片，不是那种强磁，磁吸力有限。所以这种小夜灯一般不配容量太大的锂电池。

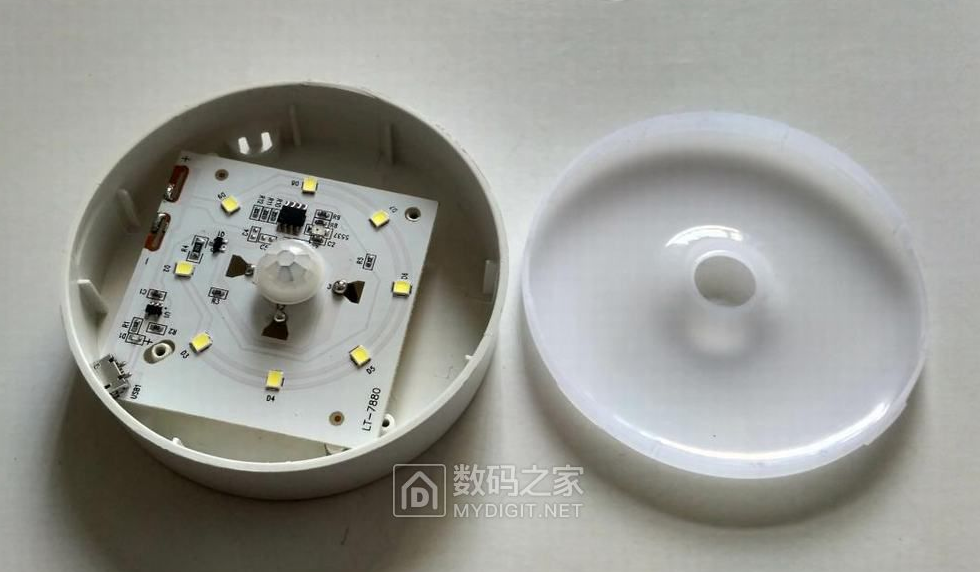

开拆比较简单，取下遮光罩即可。充电口处的缺口。

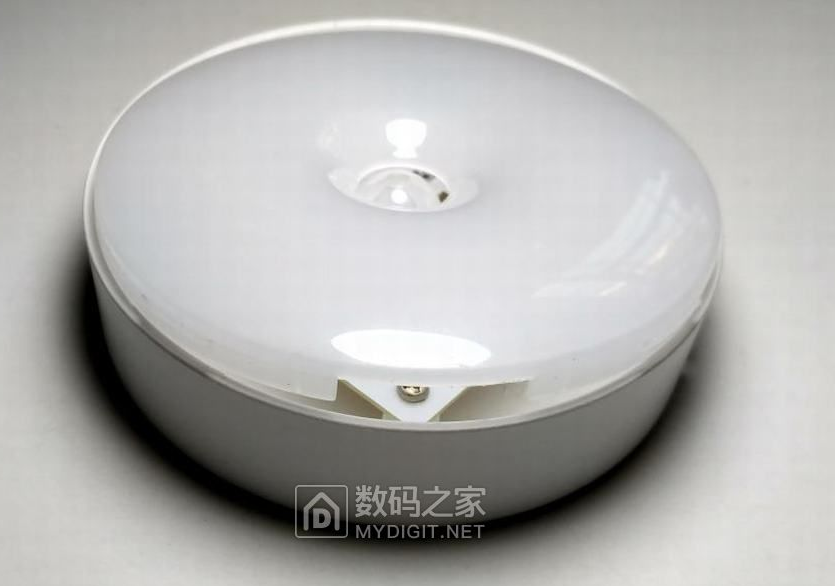

注：这种带充电口的小夜灯取下遮光罩有个小技巧，一般遮光罩在充电口处的位置，有一缺口，从充电口处可以比较容易的使用指甲抠开遮光罩。此款人体感应灯单色款和双色款使用的公版外壳，双色款的开关处（充电口对面），开有加大缺口，从此处可以更容易抠开遮光罩。
开关处的缺口。

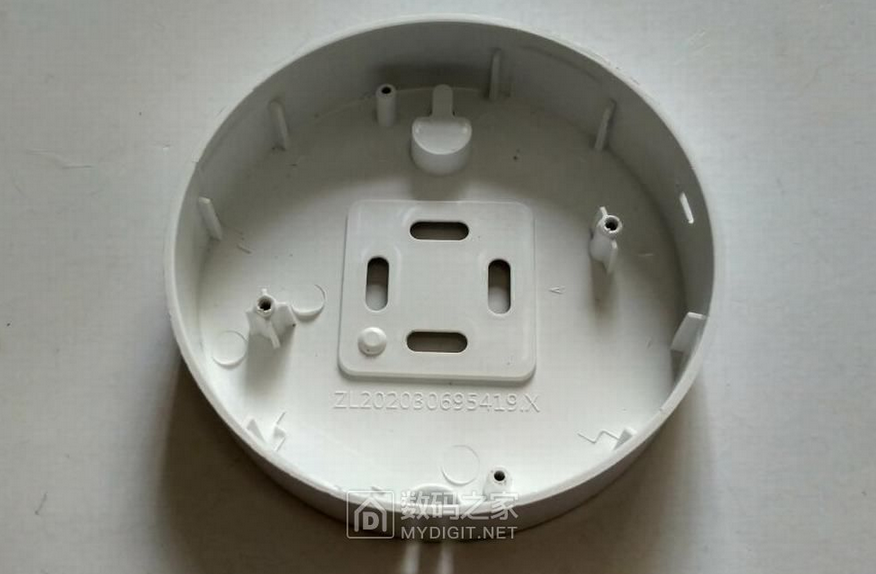

底座，材质像是PP的，较厚实。

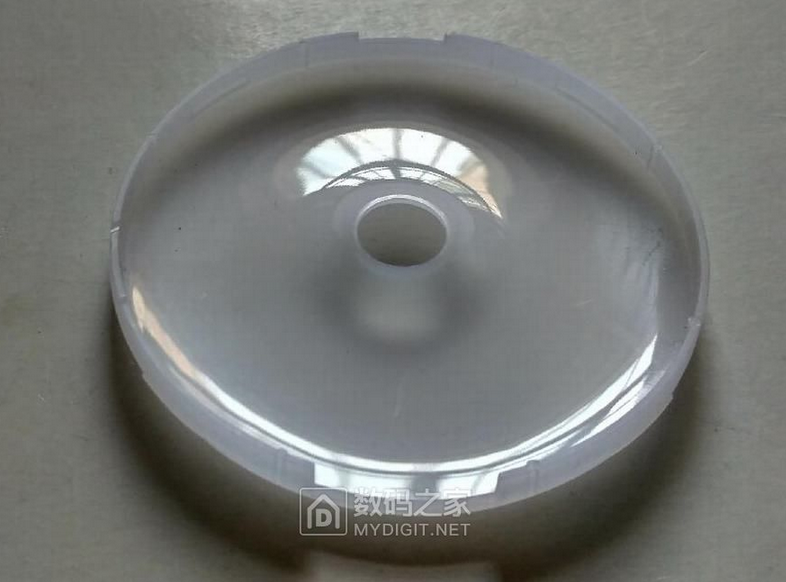

遮光罩，材质像是PC的，较厚实。

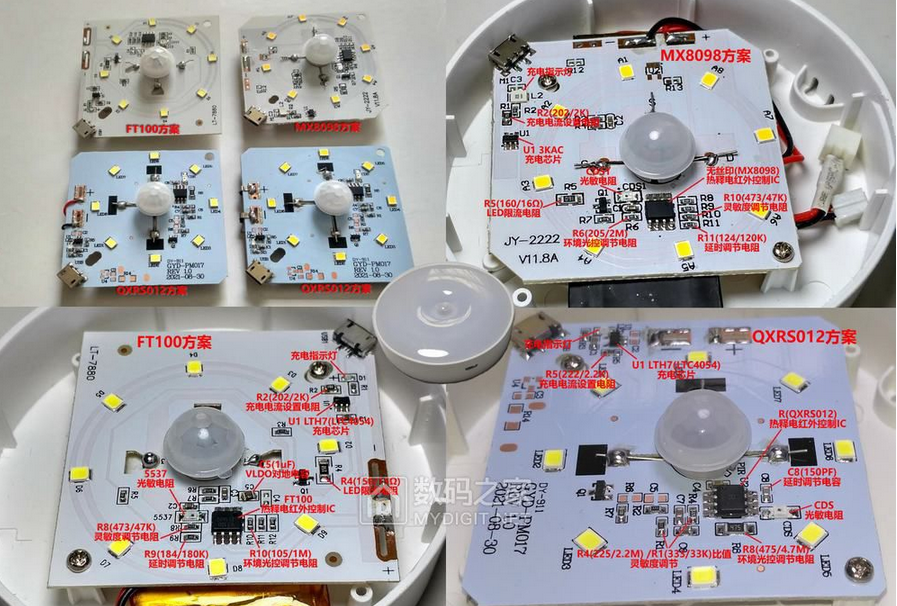

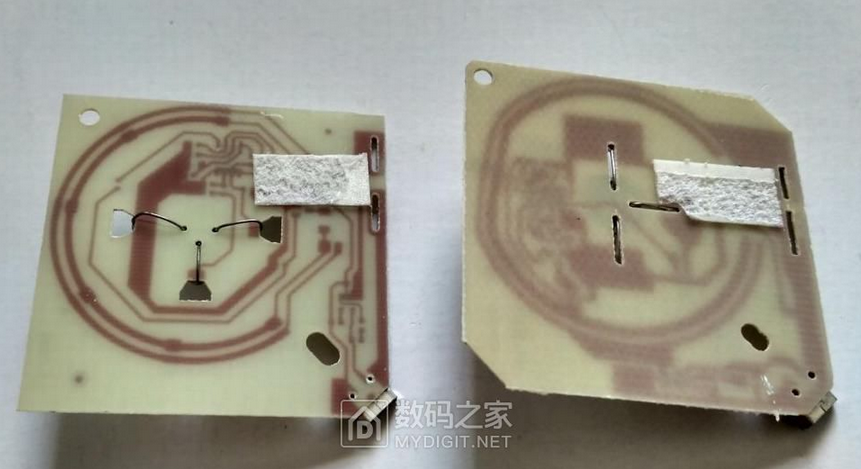

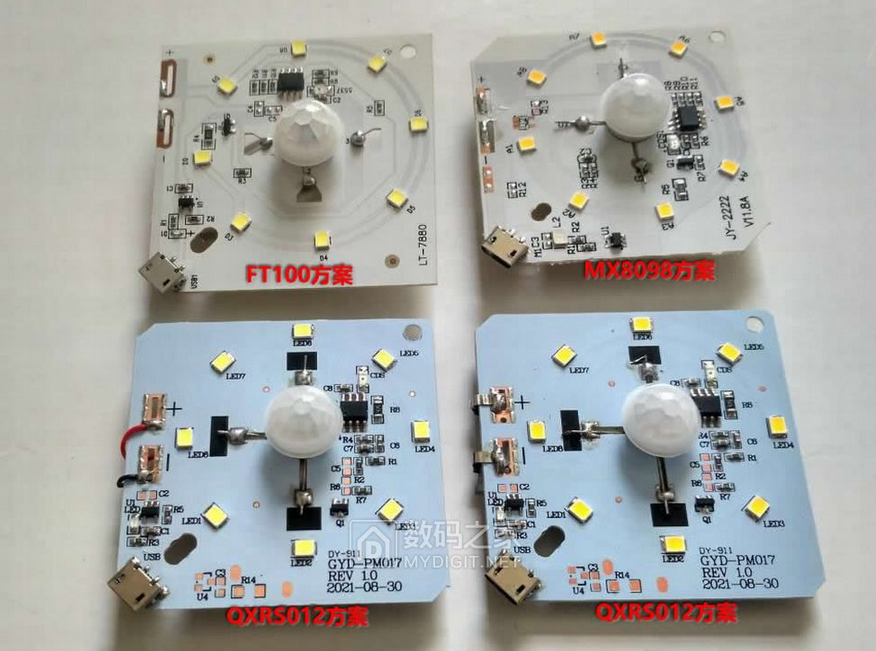

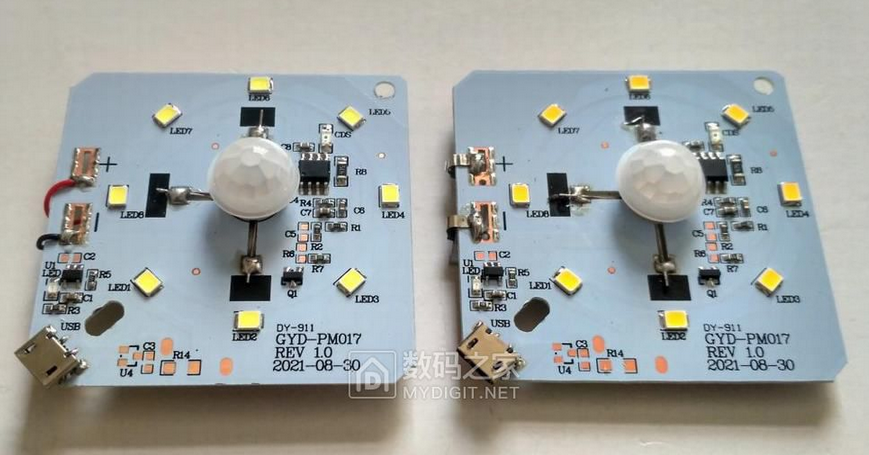

4个人体感应灯电路板都不完全相同，3种感应主控IC，4种丝印充电IC。都改成PH2.0-2P接插件式的，方便电池更换，且不用时可以直接断开，避免时间长了电池过放。

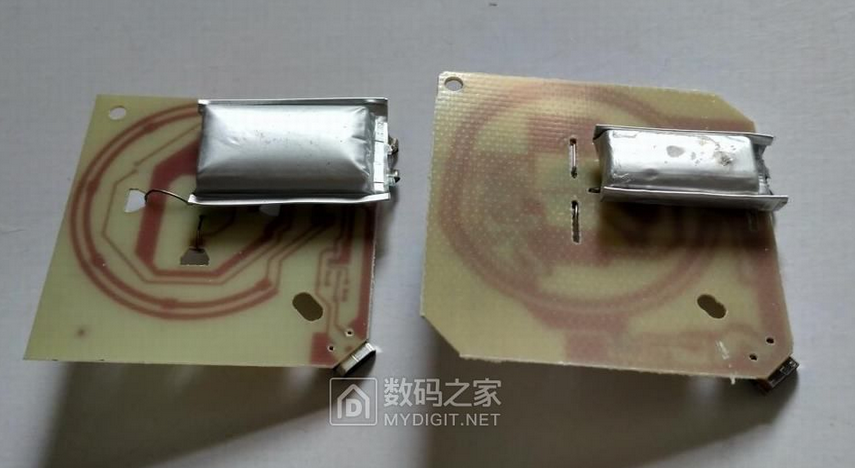

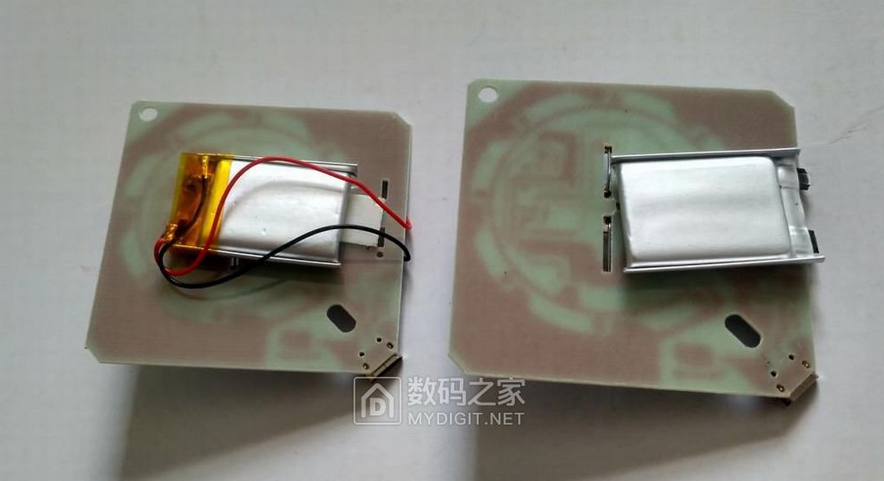

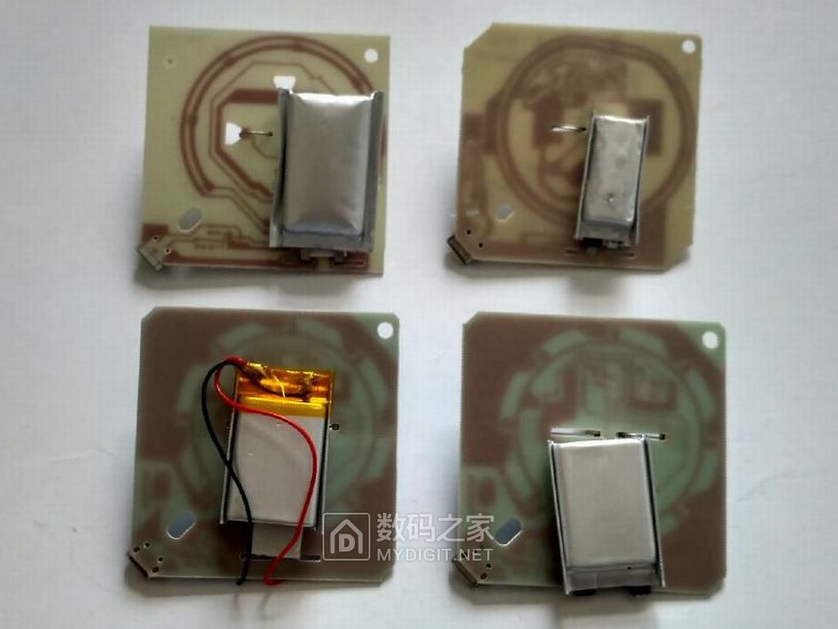

锂电池容量也不完全相同。按一般材质估算：左上鼓包和右下的差不多，容量大约350mAh左右；右上漏液的容量大约300mAh左右；左下红黑线较厚一些，容量大约在400mAh左右。
注：锂电池容量可根据体积来大体估算：长x宽x高x系数，系数由各厂家使用的材质来定，有大于100%，有小于100%，最终结果再x10%。

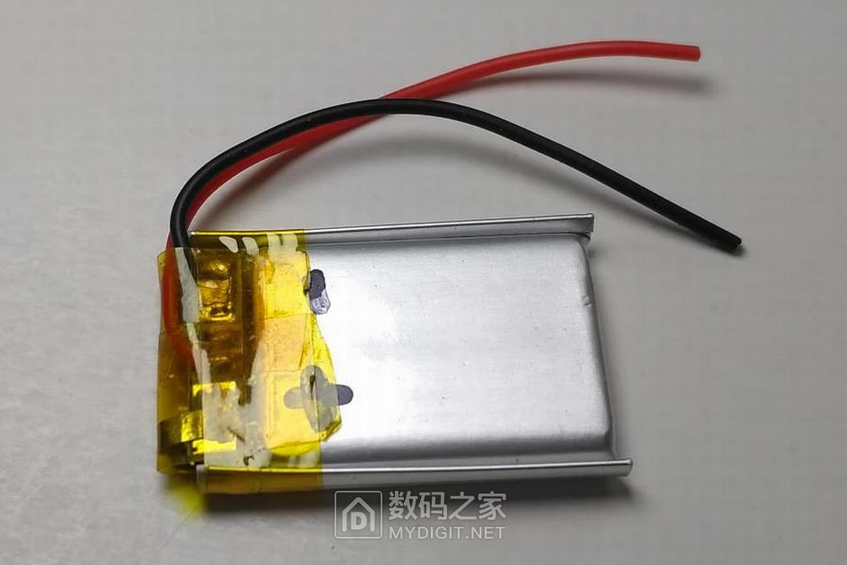

这2个好的锂电池拆下来，加装保护板，一个直接引出线，一个使用PH2.0-2P接口。手头刚好有这种尺寸合适的锂电池保护板，其实保护板尺寸不重要，只要保护功能正常就可以用，旧手机原配锂电池拆下的保护板更好一些。
这2个电池过放的，换容量大一些的锂电池。
PH2.0-2P接插件
拆下来的2个好的锂电池，拆之前，做好正负极标注。

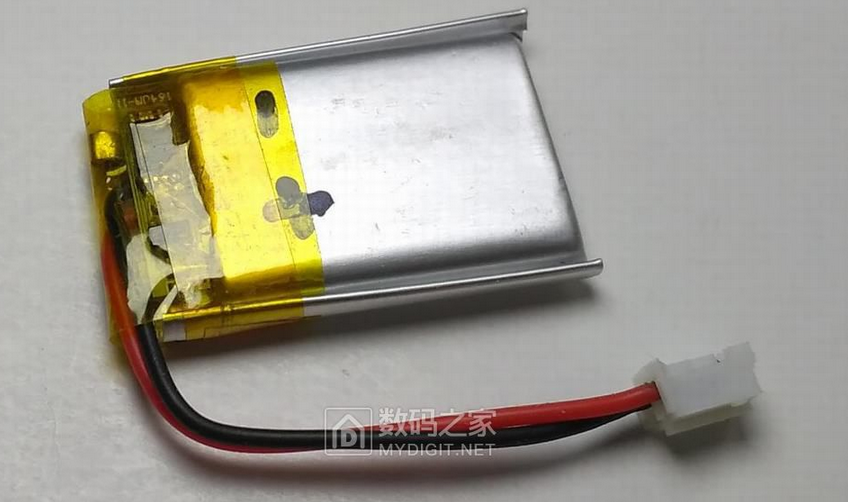

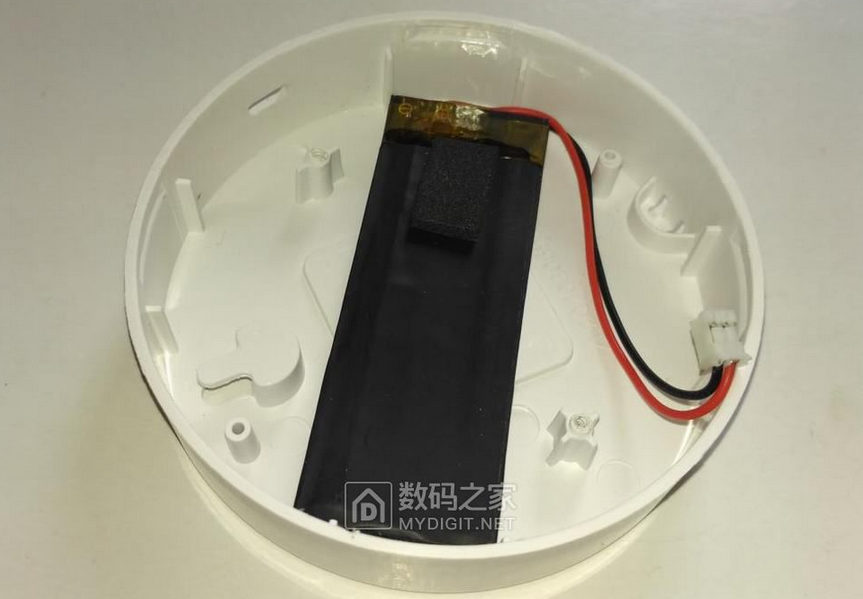

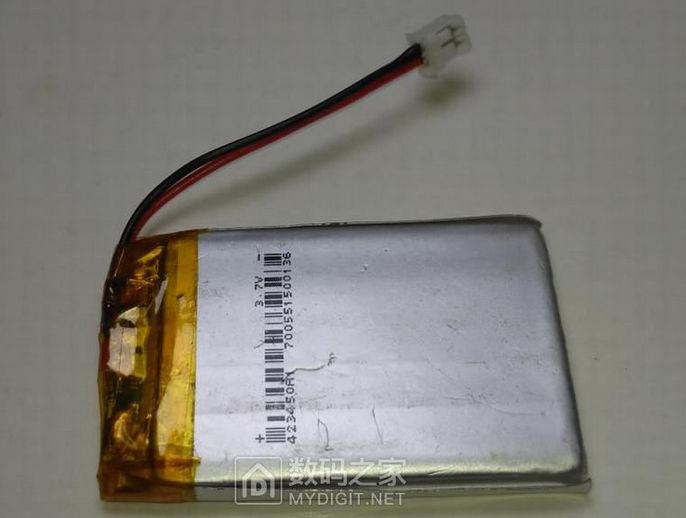

早先买的750mAh的软包锂电池，改成PH2.0-2P接口。

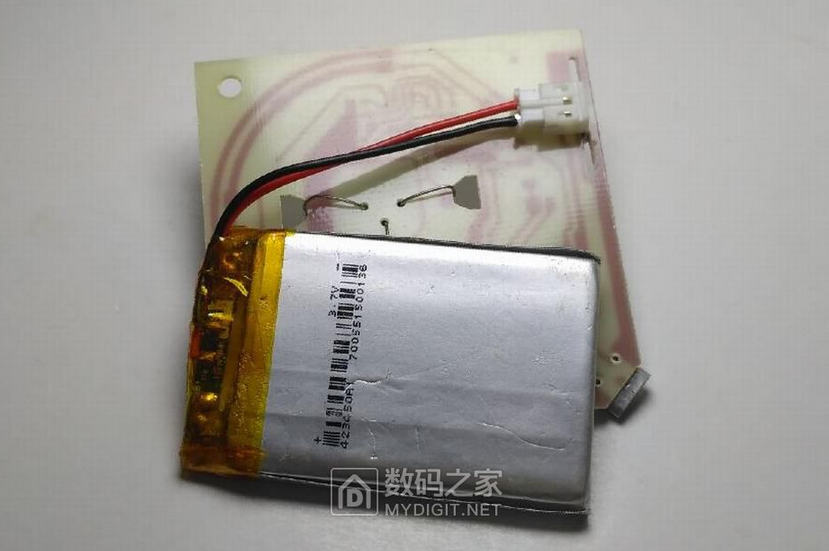

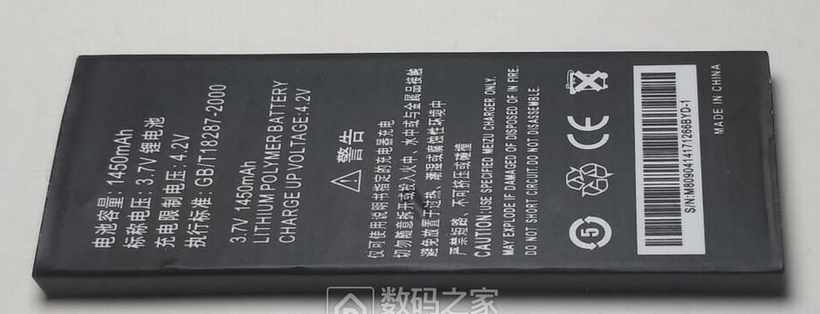

早先买的标称1450mAh的软包锂电池，实际电芯标识750mAh，改成PH2.0-2P接口。

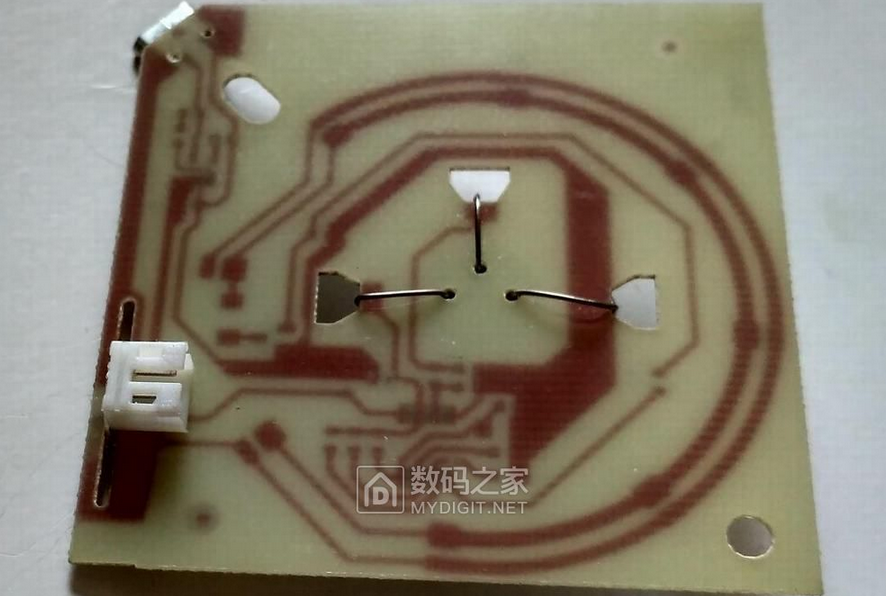

改成PH2.0-2P接插件连接方式，直接在电路板上焊接PH2.0-2P插头。

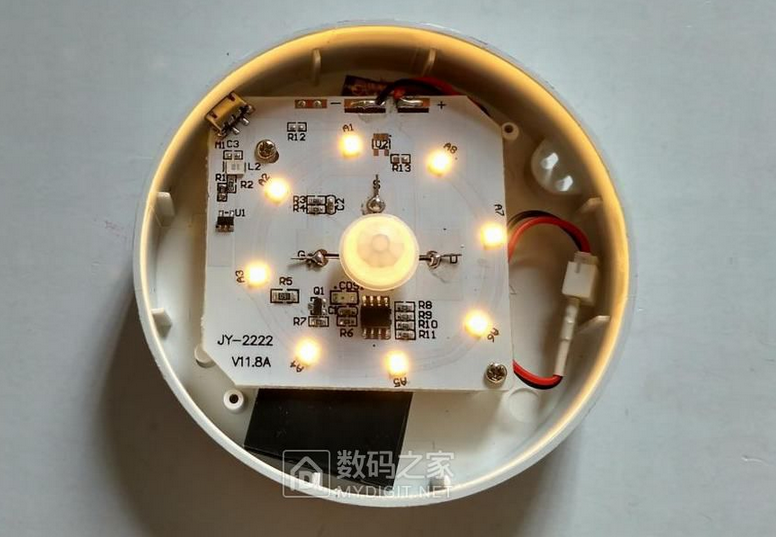

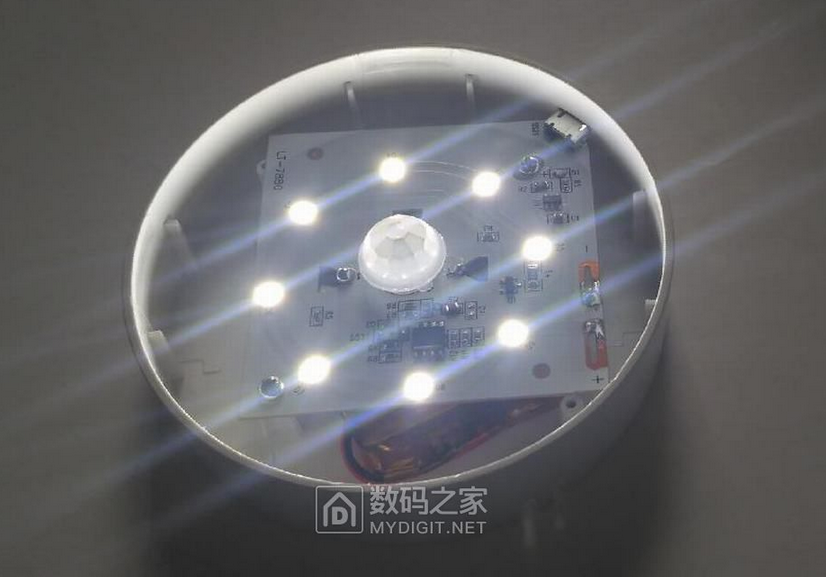

正常点亮

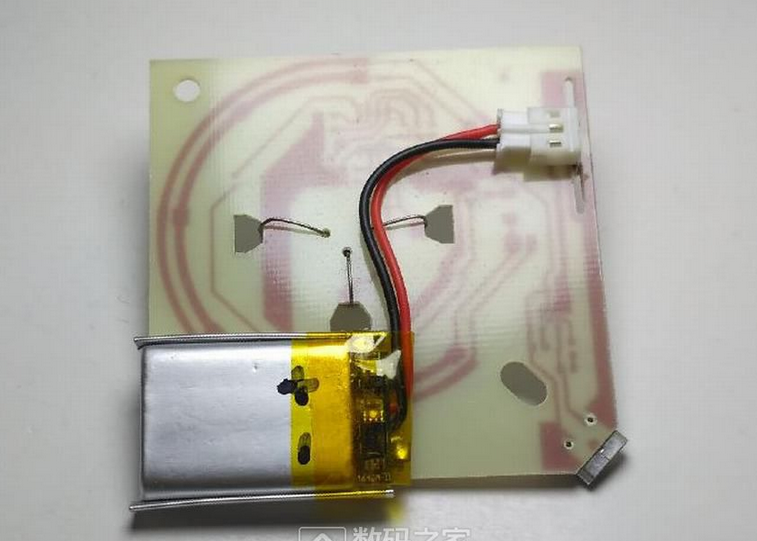

改成采用引线连接的PH2.0-2P接插件连接方式。
正常点亮
注：这种人体感应灯原配的磁吸贴片，是小夜灯专用，磁石使用的传统黑磁片，不是那种强磁，磁吸力有限。如果配的锂电池容量过大，人体感应灯会因过重，造成磁吸片无法正常吸附。充电电路的充电电流一般也会因为电池容量大小设定不同大小。改大容量的锂电池，可以考虑墙挂，胶粘的方式。电池容量大小，可根据自己需求来定。
（原文发表于数码之家论坛，作者：moontree）
