出于手电筒的使用需求，我不得不入手一款锂电池充电器。

最终选的是奈特科尔家的 Ci2，一个双槽位充电器。

它用的是 Type-C 接口作为充电输入口。

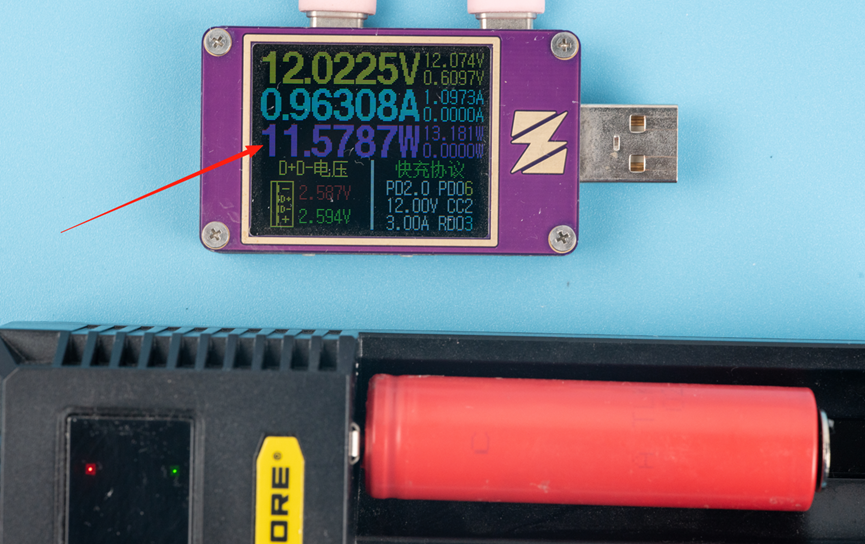

实测下来，最大充电功率大约在 11.6W 左右。

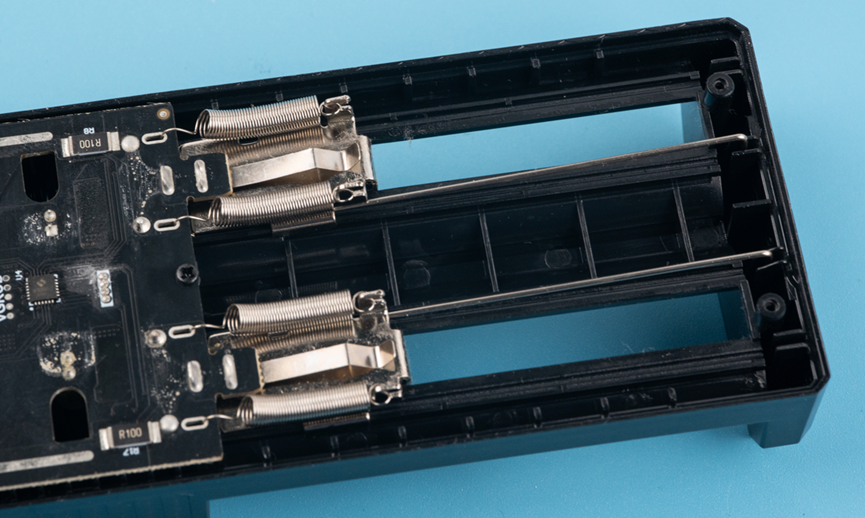

拆开之后可以看到内部结构。每个电池槽都设计了两根拉簧。

拉簧一方面提供夹紧电池的弹性力，另一方面也作为连接电池负极的导线。

来看电路板正面，黑油白字的 PCB 板做工挺规整。

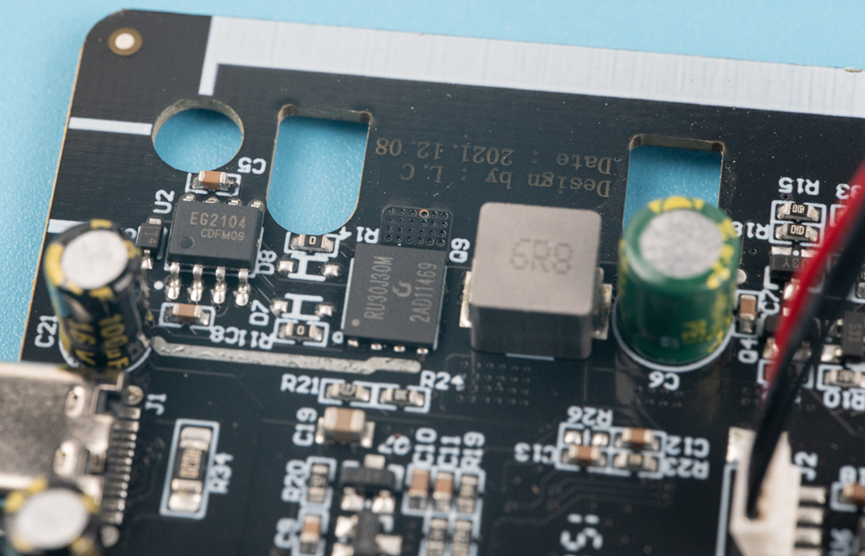

屹晶微的 EG2104 是一颗 600V 半桥 NMOS 预驱动器，用来驱动锐骏半导体的双 NMOS 复合器件 RU30J30M。

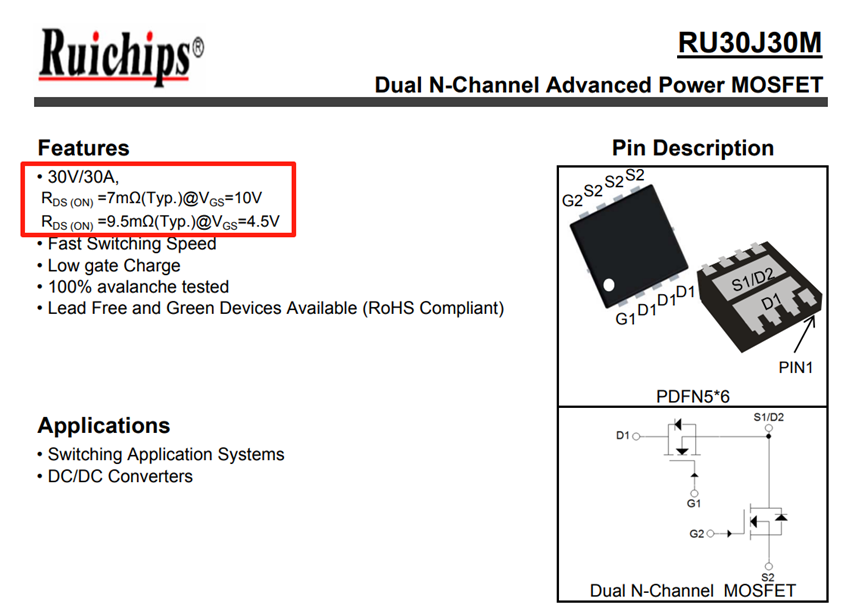

这这是 RU30J30M 数据手册首页的部分内容。

板子另一侧也布置了相同的两组器件，看来每一路充电都是独立这样的架构。

预驱和 MOS 后方还配有电感和电容等元件，共同完成对锂电池的充电管理。

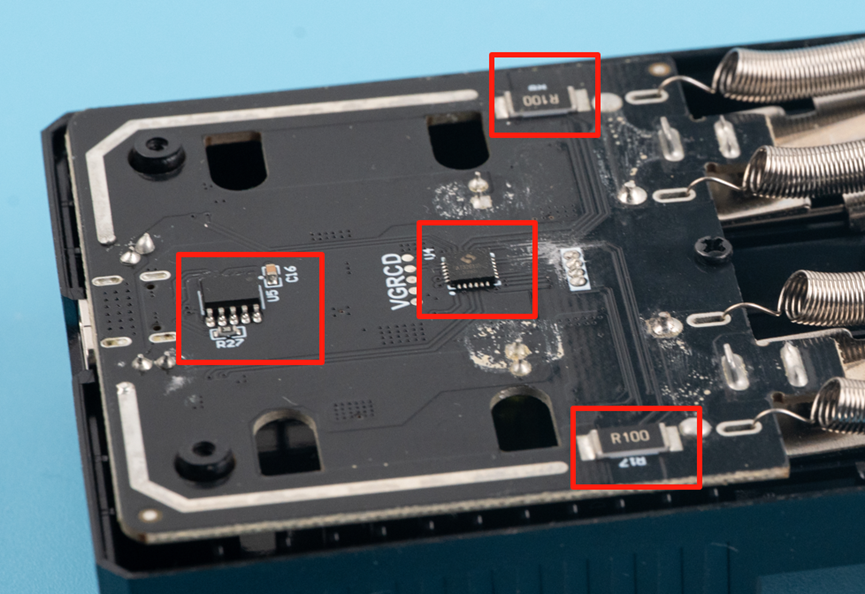

翻到板子背面，中间有一颗 MCU，丝印旁边还引出了 SWD 调试接口，估计是颗 32 位单片机。两侧每个充电通道上都有一个 100mΩ 的采样电阻。

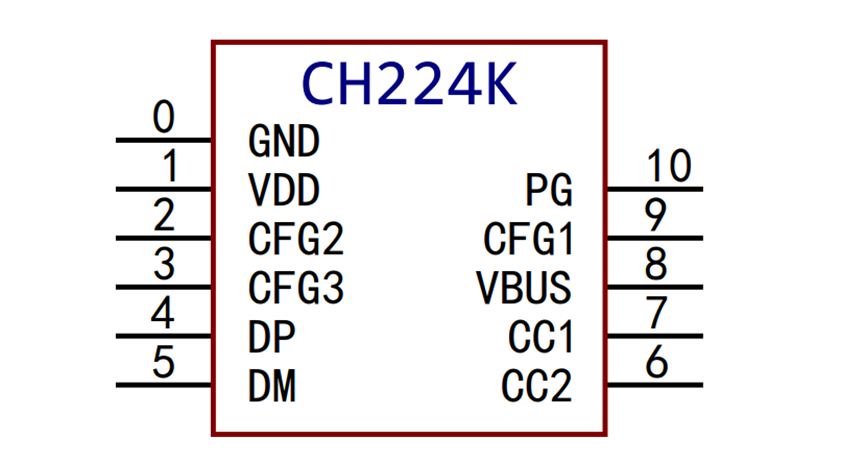

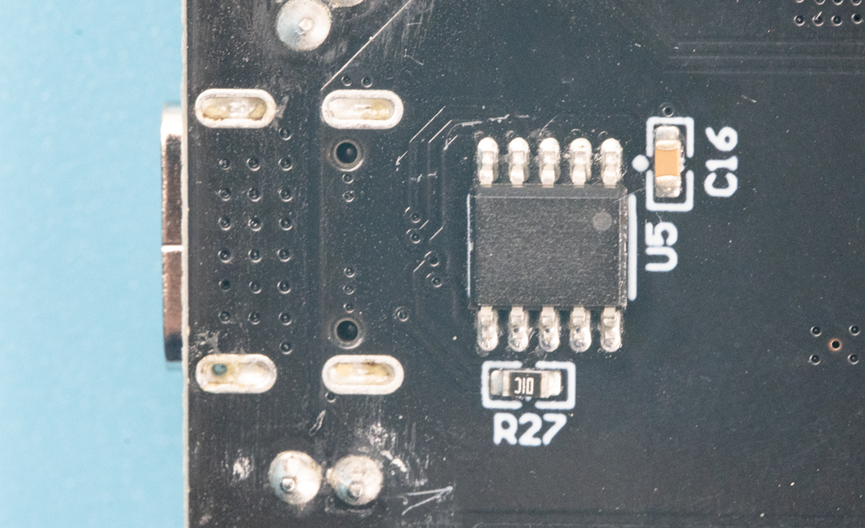

虽然芯片丝印被磨掉了，但从 CC1、CC2 和 USB 信号线的走向来看，推测应该是南京沁恒的 CH224K。CH224K 最高支持 PD3.2 140W 功率，支持单电阻配置、IO 电平设置及 I2C 通信，集成度高，常用于无线充电、小家电、电动工具等应用。

主板上通过一条 4P 排线连接到指示灯小板。

指示灯板的背面标注的生产周期是 23 年第 51 周。

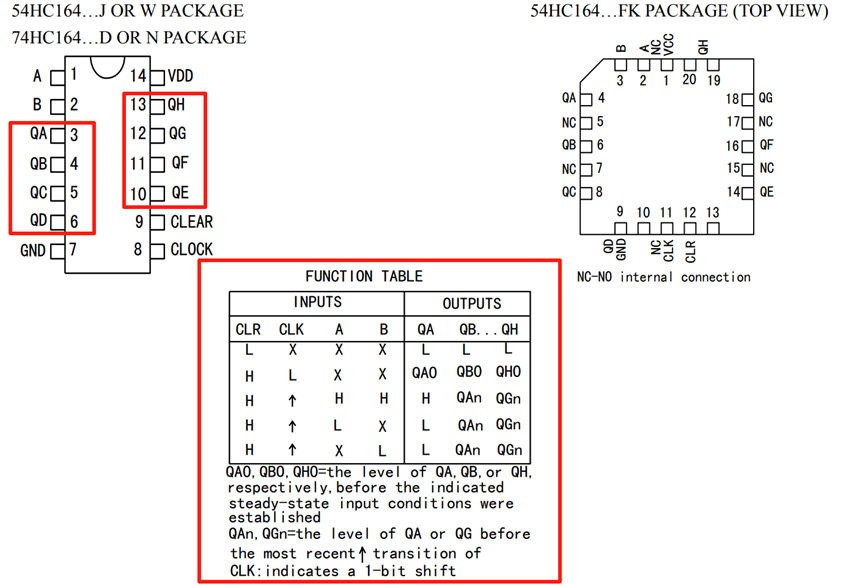

至于如何通过 A、B 信号实现每路四个指示灯在充电时闪烁提示状态，同时最下面一颗灯常亮显示当前电量——这方面懂数字电路的朋友可以细品一下。

外壳在对应指示灯的位置做了一个透光窗口。

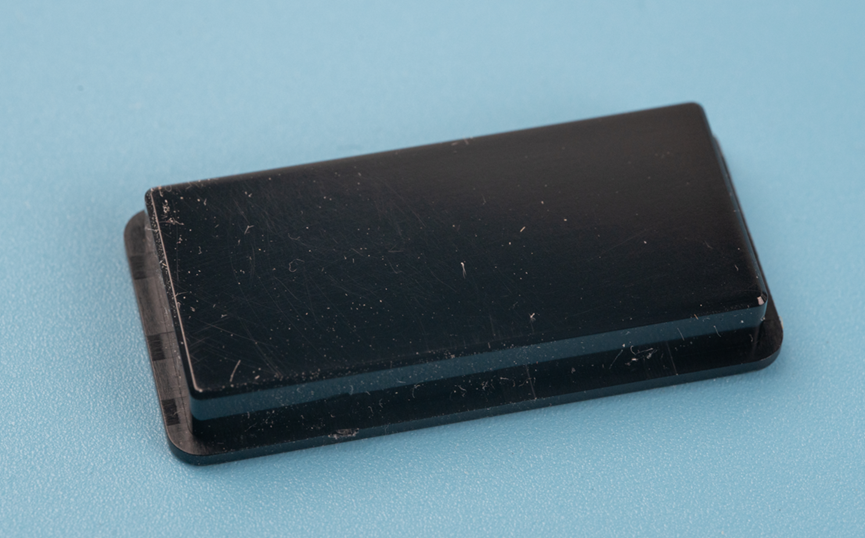

窗口材质是一种黑色半透光材料。

这种半透明材料的遮光效果很好，让指示灯清晰可见却不刺眼，细节处理得很到位。

这类充电器在电商平台上能搜到很多销量巨大的款式，虽然价格便宜，但做工和用料往往也很一般。所以我最后还是选了这种相对小众的产品。奈特科尔本身是做手电筒的，这类充电器算是其周边产品，确实用料扎实、做工优秀。如果只看价格，它可能比同类产品要高一些，但结合其整体性能和用料，你会发现它其实是性价比非常高的选择！
