前言
9月25日晚，小米17系列新机正式发布，其中小米17 Pro和小米17 Pro Max两款机型引入了创新“妙享背屏”设计，为提升背屏的可玩性，小米还专门设计了一款复古掌机保护壳，套上它背屏化身掌上游戏机，进而畅玩经典游戏。
这款保护壳采用亲肤材质，触感细腻，上面的操控按键和电源键还原掌机经典键位排布，开机即连蓝牙网络，操作十分简单，也不用担心广告干扰，游戏体验丝滑。此外内置《愤怒的小鸟2》、《消灭战机》、《毛球跑酷》和《经典贪食蛇》四款正版游戏，可帮助用户打发差旅途中的碎片时间。下面我们就来看看这款保护壳的具体设计。
文章中出现的相关商品：
小米17 Pro复古掌机保护壳开箱
包装盒正面印有小米品牌logo、产品名称以及外观图。
底部印有产品安装和拆卸示意图，此外还贴有产品信息贴纸。
贴纸上印有包装清单和商家信息等。
包装内含小米复古掌机保护壳、充电线以及说明书（含三包凭证）。
附带充电线一端为USB-A端子，另一端为磁吸端子设计。
磁吸端子一侧布局充电触点。
测得充电线长度约为55cm。
小米17 Pro复古掌机保护壳采用PC+TPU深色亲肤材质，触感细腻，也提供周全保护。
机身正面上方是适配手机“妙享背屏”的开孔设计。

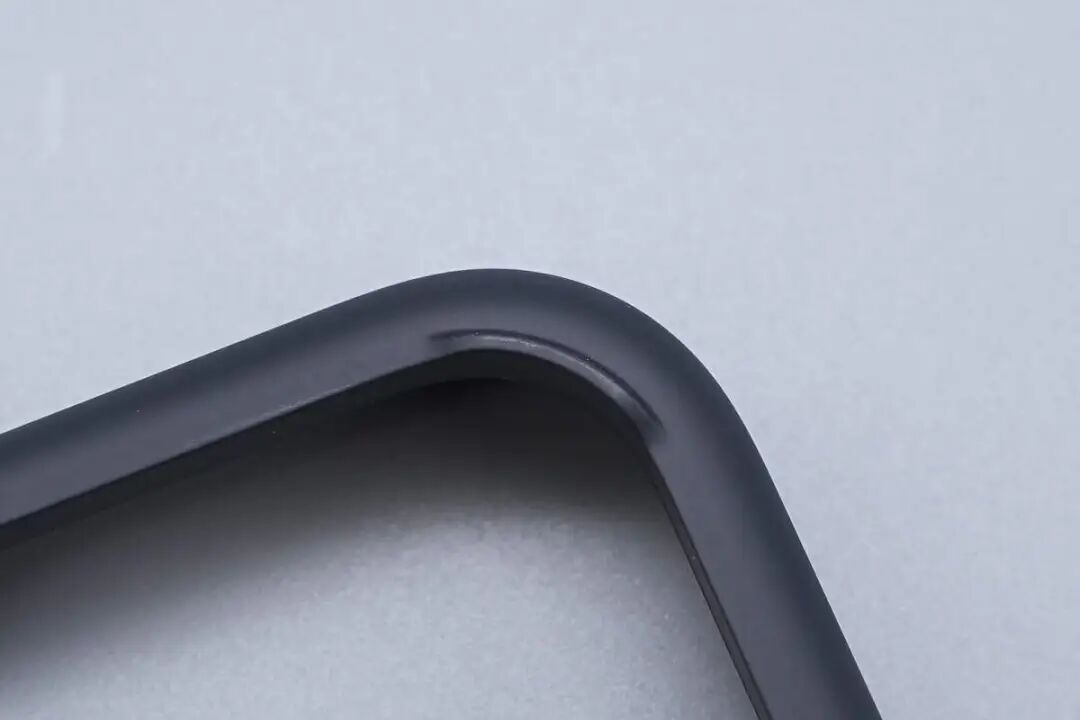

端角处设计保护凸起。
对角壳体上印有DESIGNED BY XIAOMI和RETRO HANDHELD CONSOLE CASE。
中心区域操控按键和电源键还原掌机经典键位排布，同时复刻了实体按键触感。
右上角设计磁吸充电接口以及状态指示灯。

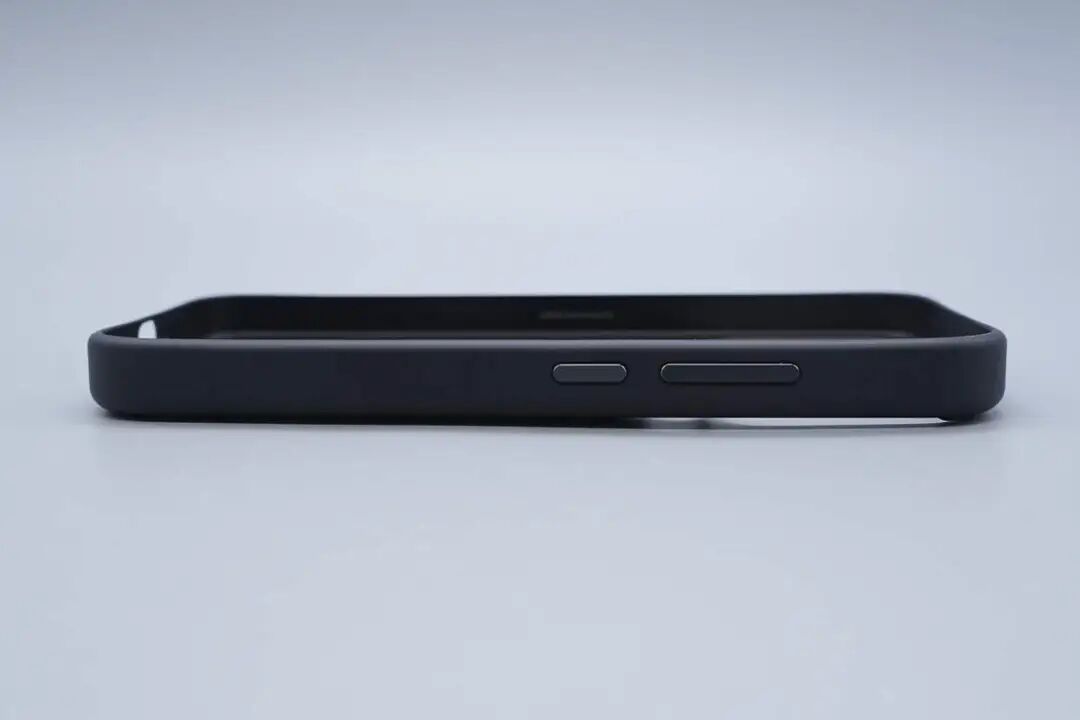

侧面设有电源键和音量键。

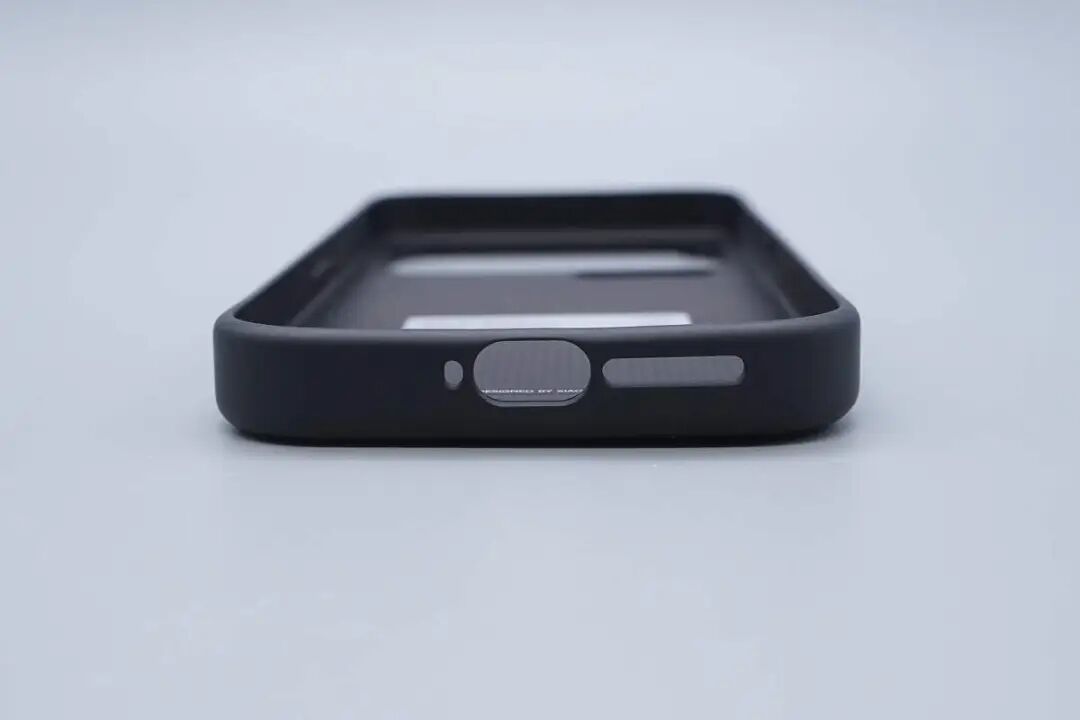

底部设有USB-C口、麦克风和扬声器孔，方便充电和避免音质下降。
保护壳内侧设有独立可拆卸盖板，四端使用螺丝进行固定。
盖板中心贴有产品信息贴纸。
小米17 Pro复古掌机保护壳型号为25099TC43C，输入参数为5V400mA。
下方贴纸上印有DESIGNED BY XIAOMI。
实测保护壳长度为154.25mm。
宽度为75.06mm。
厚度为12.88mm。
产品拿在手上的大小直观感受。
另外测得复古掌机保护壳的重量约为44g。

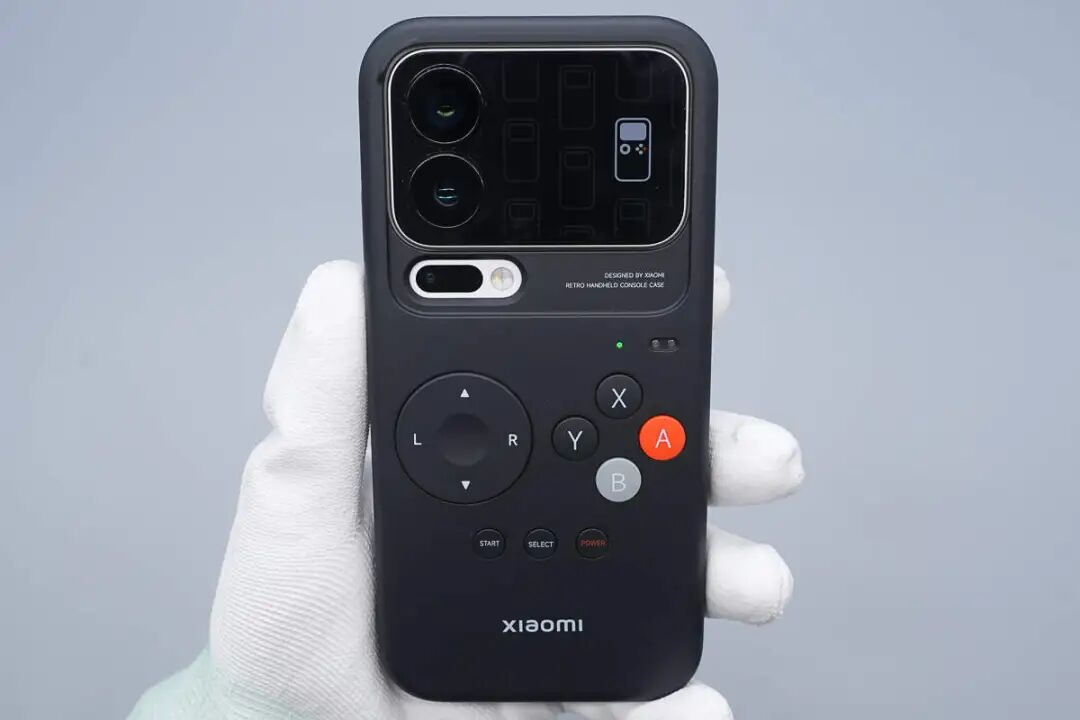

小米17 Pro复古掌机保护壳安装好后，长按Power键开机即连蓝牙网络，无需繁琐的操作，无广告干扰。
非充电场景下，电量充足情况下（大于20%），指示灯绿光长亮。
充电场景下，充电中指示灯红色灯光长亮，充满电后切换为绿色灯光长亮。
产品内置《愤怒的小鸟2》、《消灭战机》、《毛球跑酷》和《经典贪食蛇》四款正版游戏，帮助用户打发差旅途中的碎片时间。
用户可通过保护壳上的方向键、A键等实现游戏切换和游玩。
小米17 Pro复古掌机保护壳拆解
拆掉螺丝打开机身内侧盖板。
盖板内侧对应电芯区域贴有一圈保护泡棉。
一旁贴有NFC天线。
还有一个区域贴有一层铜箔。
保护壳内部主板使用螺丝进行固定。
端角处小磁铁特写，通过标注S、N进行区别。
拆掉螺丝取出主板。
电芯排线连接到主板正面。
主板覆盖区域设有按键硅胶垫，右侧电芯置于槽内固定保护。
对应充电电路和蓝牙连接电路处贴有石墨散热贴纸。
电芯参数特写
型号：BW27
锂离子聚合物电池组
标称电压：3.93Vdc
充电限制电压：4.53Vdc
额定容量：195mAh
额定能量：0.77Wh
制造商：欣旺达电子股份有限公司
生产厂：深圳欣旺达智能科技有限公司第一分公司
电芯通过了国家CCC强制认证。
主板正面一览，操控按键区域粘贴透明保护膜，下方充电电路和蓝牙连接电路均覆盖屏蔽罩处理。
屏蔽罩对应蓝牙SOC芯片处镂空处理。
屏蔽罩一旁设有天线连接器。
START、SELECT和POWER键特写。
两个金属弹片用于连接充电触点
两颗丝印GD保护二极管。
将充电电路屏蔽罩拆掉，区域内设有电池电量计量、电流取样电阻、保护二极管等器件。
丝印3B1的MOS管来自LRC乐山无线电，型号为LP3418DT2AG，耐压30V，采用DFN2020-6S封装。
绿色电流取样电阻特写。
SiliconMitus矽致微SM5602用于电池电量计量。
充电指示灯特写。
电芯排线连接插座特写。
将另一个屏蔽罩也拆掉，区域内置蓝牙SOC芯片、晶振等器件。
蓝牙SOC来自NanoSiC微纳，型号WNF173，采用QFN32封装。
外置晶振特写。
丝印AM In的稳压芯片。
丝印73 UB芯片特写。
丝印S2GEC芯片特写。
主板背面无器件。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上小米17 Pro复古掌机保护壳的核心器件清单，方便大家查阅。
小米专门设计的这款复古掌机保护壳采用亲肤材质，持握手感细腻舒适，操控按键和电源键还原掌机经典键位设计，更容易让用户沉浸其中。此外支持蓝牙连接，操作简单，无惧广告，此外还支持40天超长续航，闲暇碎片时间可通过其游玩经典游戏，大大提升了两款新机背屏可玩性。
不过值得注意的是，小米17 Pro和小米17 Pro Max两款机型尺寸不同，对应的保护壳不能互用，其次套上保护壳后无法进行无线充电，频繁拆卸可能会降低使用体验，因此入手时需考虑清楚。
充电头网通过拆解了解到，这款保护壳内部结构较为简单，PCB主板上设计充电电路和蓝牙连接电路，并覆盖屏蔽罩处理。使用了微纳WNF173蓝牙SOC，矽致微SM5602电池计量芯片等器件。电芯由欣旺达提供，并通过了CCC认证，质量可靠。
