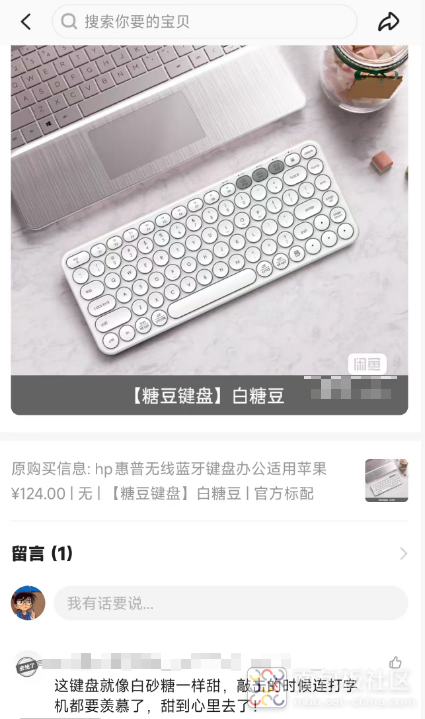

开始我今天的作品拆解—hp糖头无线键盘。如同海鲜市场的好友的评论：这键盘就像白砂糖一样甜，敲击的时候连打字机都羡慕了，甜到心里去了。

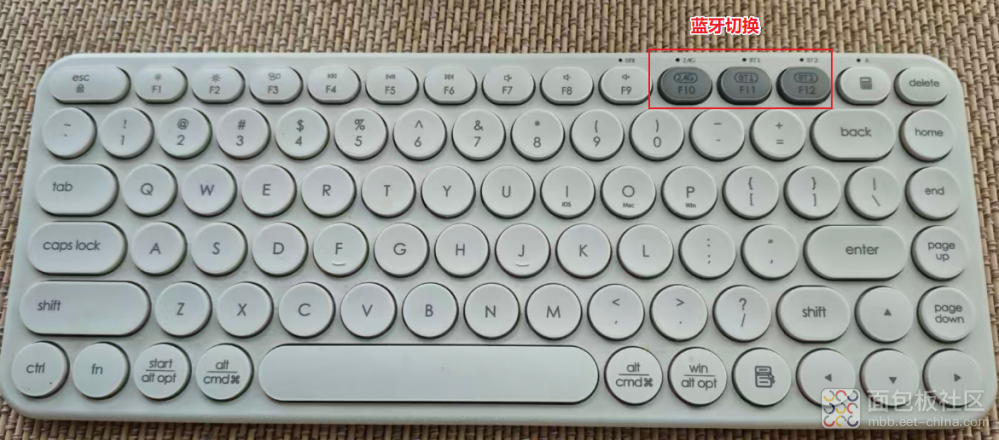

产品的外观如下图。

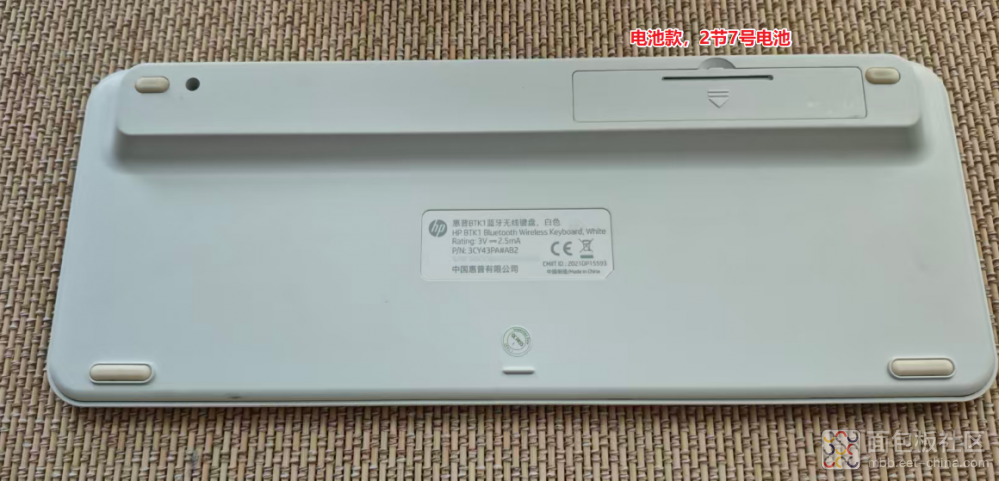

背面图

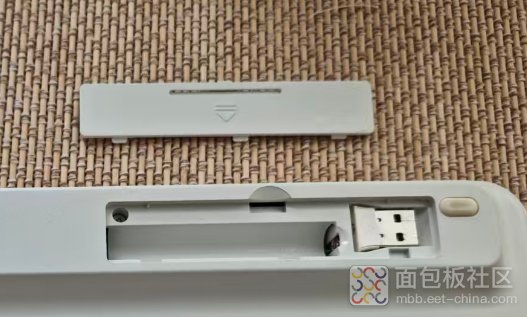

隆起部分应该是线路板部分，同时起到支撑作用，抬起键盘，避免手部疲劳。产品的电器参数为3v 功耗为2.5 m A。一般碱性电池容量在 800mAh-1200mAh，可以用大半年了。

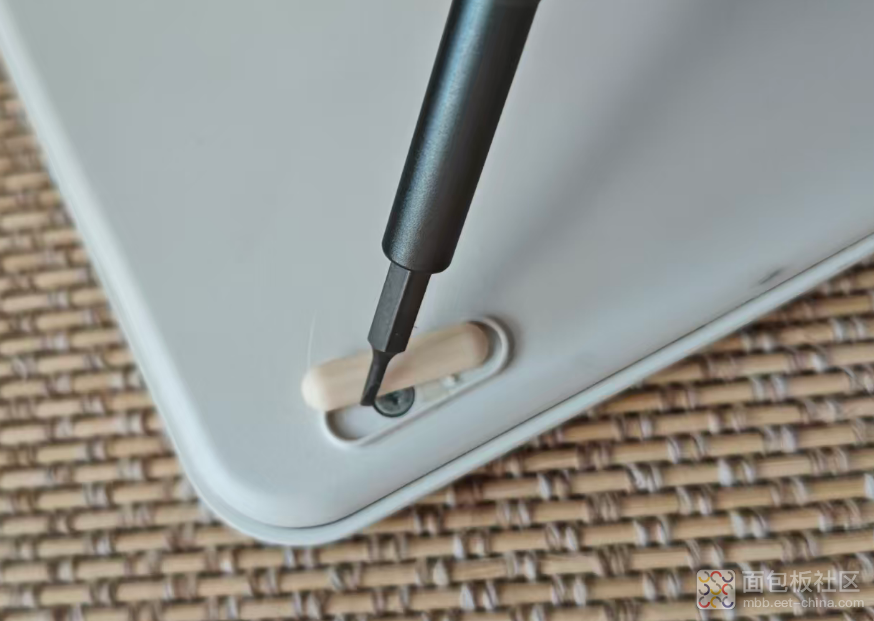

拿出我的螺丝刀套装，拧开后面的6颗螺丝。对，6颗。有一颗隐藏在标签下方，有两颗隐藏在缓冲垫下面。不能硬掰开。不然后壳就报废了。
标签不好撕，就直接搓开了。
7颗螺丝全部卸下 后。把螺丝刀头换成一字型。沿着边缘将键盘的卡扣分离。
不一会，键盘的内部结构呈现在我们面前。
一块主板，一款支撑配置的钢板，一张键盘线路sensor和一张导电橡胶（如下是丑陋的爆炸图）。
蓝牙键盘的电路还是很简单的，电池供电，一颗2.4ghz无线SOC，几颗指示灯即可。
拧掉金属板上的螺丝

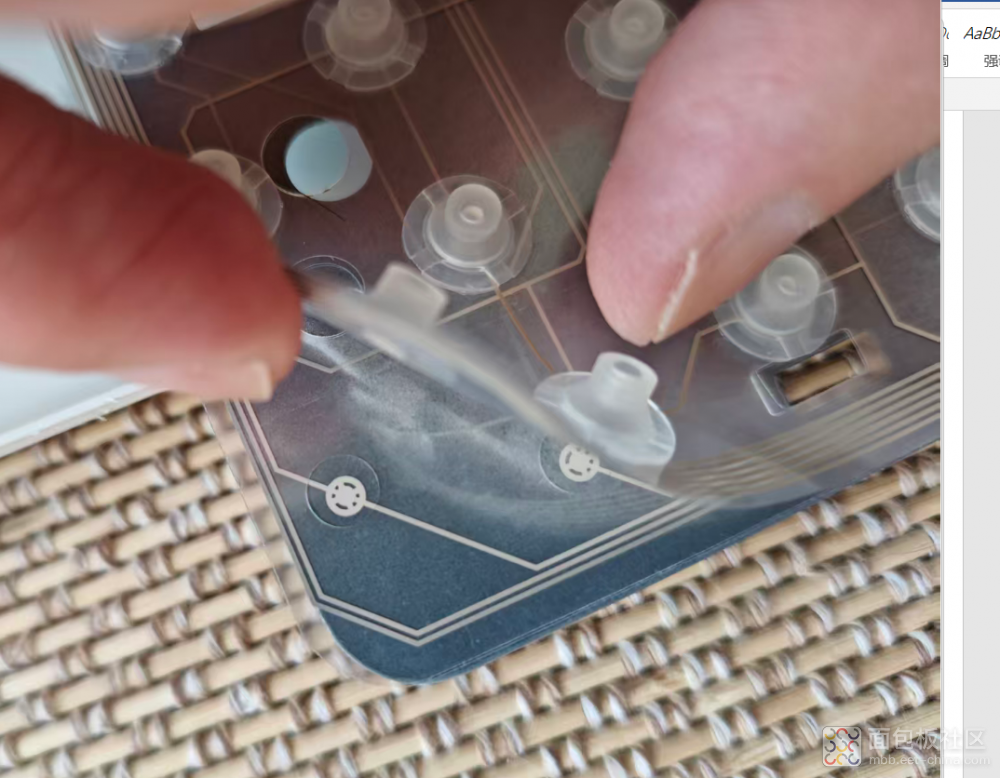

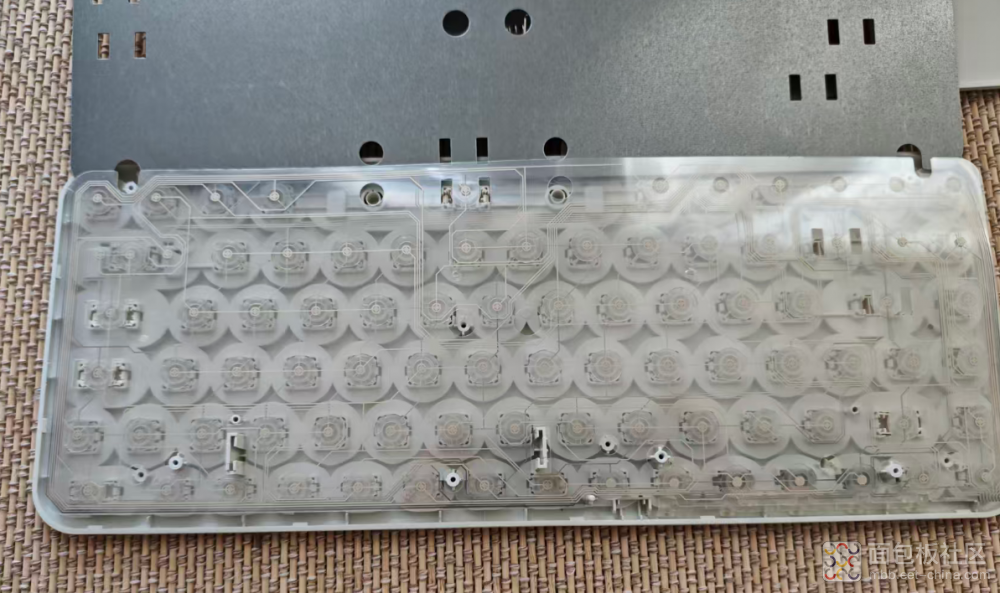

拿掉金属板，看到键帽按键的SENSOR和橡胶呈现在眼前

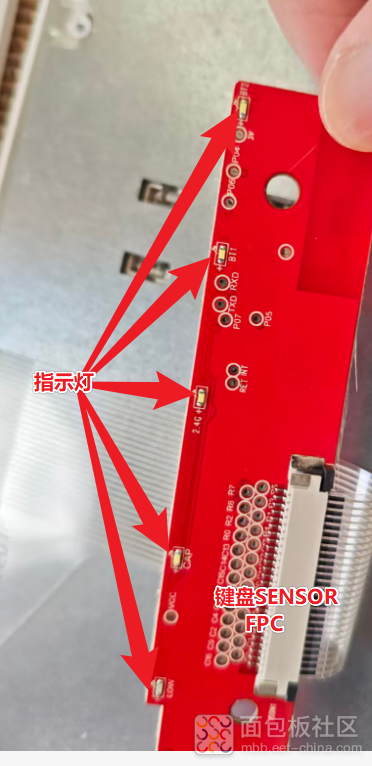

指示灯通过导光体进行光路传输。

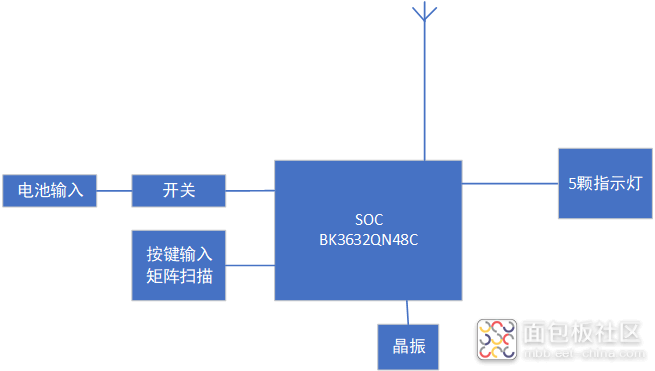

电路框图
SOC框架图
这款产品SOC选用的是博通的2.4Ghz 无线SOC(BK3632QN48C).支持蓝牙5.0双模式。专有协议集成高性能射频收发器，基带，单片机，功能丰富的外设的内置flash.
线路板设计的料的种类还是很地道的，电容的堆叠滤波，电感的选型。 PCB布局还是很规范的，EMI的防护，电容靠近端口，晶振靠近IC，原理板边等等。辐射类器件包地防止辐射发射和抗扰 螺丝避让，远离器件，防止螺丝对器件和线路的损伤。（螺丝周围为GND）即使磨损丝印和铜箔也没关系 测试点位单面布局和指示，方便检测和识别。 由于电源输入线较长，避免正极碰到钢板，采用泡棉支撑
成本控制与设计权衡
序号 | 外壳 | 线路板 | 钢板 | 开发费 | 成本预估 |
价格 | 5元 | 8元 | 3元 | 15元 | 31元 |
这个产品的设计和用料还是很不错的。从塑料件的材质和手感都很不错。牌子效应。HP还是值得用户体验的。
