拆解报告：联想140W USB-C氮化镓电源适配器

前言

充电头网近期采购了联想一款140W电源适配器，这款电源适配器采用梅花接口输入，可更换不同长度的电源线使用。此外自带1.8米长USB-C输出线，并支持140W PD3.1快充，性能表现相当不错，能够满足联想笔记本电脑以及PD3.1快充生态下各种配件的充电需求。

值得一提的是，这还是一款基于先进氮化镓方案进行设计的电源，无论是在系统效率还是可靠性等方面，其表现都比传统电源要好。下面我们就来看看联想这款电源的具体用料做工。

此前充电头网还拆解过、、、、等产品，欢迎查阅。

联想140W氮化镓电源适配器外观

联想140W氮化镓电源适配器输入端采用线体分离设计，方便用户更换不同规格电源线。输出端自带USB-C线，加之支持140W PD3.1快充，可适配市面上绝大多数笔电设备。

电源机身外壳采用PC阻燃材质，表面通体磨砂处理，两端外壳弧面设计，同时前后均做过余量凸起，与传统适配器相比更具辨识度。

机身顶面左下角设计有140W字样，可以让消费者直观了解电源最大输出功率。

机身底部贴有联想140W氮化镓电源适配器铭牌。

电源参数特写

型号：ADL140YGSHC3A

输入：100-240V~2.5A 50-60Hz

输出：5V3A、9V3A、15V3A、20V5A、28V5A

制造商：深圳市航嘉驰源电气股份有限公司

机身输入端配置梅花插口，可接地避免用户触电。

另一端对应连接线处凹槽设计，既能很好保护线缆，同时电源放置在一些狭小角落也更方便。

线缆线身上细节设计锁扣，搭配魔术扎带，方便用户理线携带。

实测联想140W氮化镓电源适配器机身长度为127.88mm。

宽度为62.87mm。

厚度为22.52mm。

测得USB-C线长度约为178cm。

电源适配器机身拿在手上的大小直观感受。

另外测得产品重量约为332g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.1、PPS和DCP充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V5A、28V5A五组固定电压档位，以及5-11V3A、5-21V5A两组PPS电压档位和15-28V 140W AVS电压档位。

联想140W氮化镓电源适配器拆解

沿壳体接缝撬开适配器外壳，外壳通过超声波焊接封装。

取出内部模块，壳体与模块之间填充白胶辅助加固和散热。

PCBA模块覆盖大型散热片帮助散热，同时模块两侧还加装散热板处理。

实测PCBA模块长度为112.67mm。

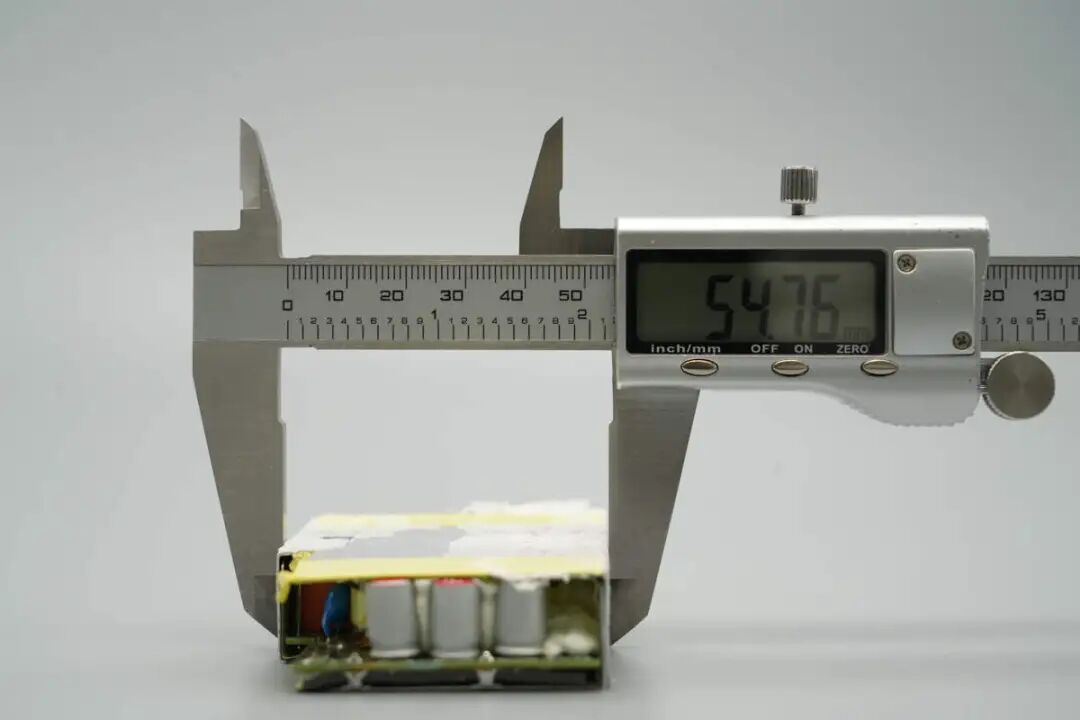

宽度为54.76mm。

厚度为18.48mm。

拆下散热片，内侧设有导热垫、绝缘胶带和麦拉片，模块正面大量填充白胶处理。

将白胶清理干净，主板正面设有延时保险丝、共模电感、薄膜滤波电容、PFC升压电感、高压滤波电解电容、变压器、同步整流管、输出滤波固态电容等器件，两颗整流桥加装散热片帮助散热。

背面设有X电容放电芯片、主控芯片、PFC开关管、HFB半桥开关管、同步整流管、协议芯片以及输出VBUS开关管等器件。

延时保险丝来自贝特电子，出料号932，规格为3.15A 250V。

共模电感用于滤除EMI干扰，外套热缩管绝缘保护。

安规X2电容来自亿曼丰科技，容量为0.47μF。

X电容放电芯片来自MPS芯源系统，型号HF81，这是一款创新型两端子IC，可以自动为X电容放电，同时避免产生功耗并使电源符合安全标准，采用SOIC8封装。

二级共模电感特写，底部设有电木板。

两颗整流桥来自扬杰，型号RDBUB100，采用D3K封装。

滤波电感特写。

两颗MPB薄膜滤波电容来自CARLI凯励，规格均为450V1μF。

主控芯片来自英飞凌，丝印XDPS2BF11，为定制型号，内部集成PFC控制器和HFB控制器，采用DSO-14封装。

PFC开关管采用镓未来G1N65R070PD-H，是一颗耐压650V的氮化镓功率器件，瞬态耐压800V，标称导阻70mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。

镓未来G1N65R070PD-H采用XDFN8x8-8L封装，散热焊盘为源极，减小高频走线面积，提升EMI性能。

PFC升压电感特写。

PFC整流管来自平伟，型号PBMUR5JE，是一颗超快恢复二极管，5A 600V，具有低正向压降，高浪涌电流能力，采用PS-277B封装。

两颗高压滤波电解电容来自ELITE金山，规格均为450V47μF。

HFB半桥开关管来自英飞凌，型号IPL60R185P7，属CoolMOS P7系列，耐压650V，导阻185mΩ，采用VSON-4封装。

谐振电容同样来自CARLI凯励，规格为250V0.27μF。

主控芯片供电电容也是来自ELITE金山。

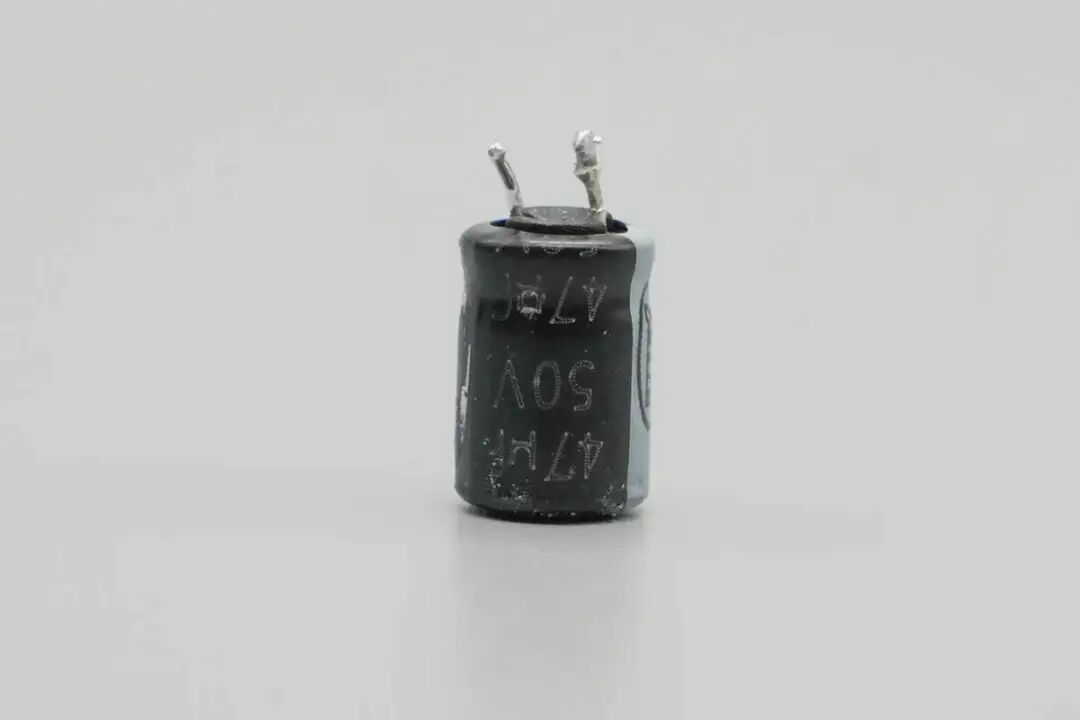

规格为50V47μF。

另一颗来自AiSHi艾华。

规格为120V33μF。

变压器特写。

蓝色Y电容特写。

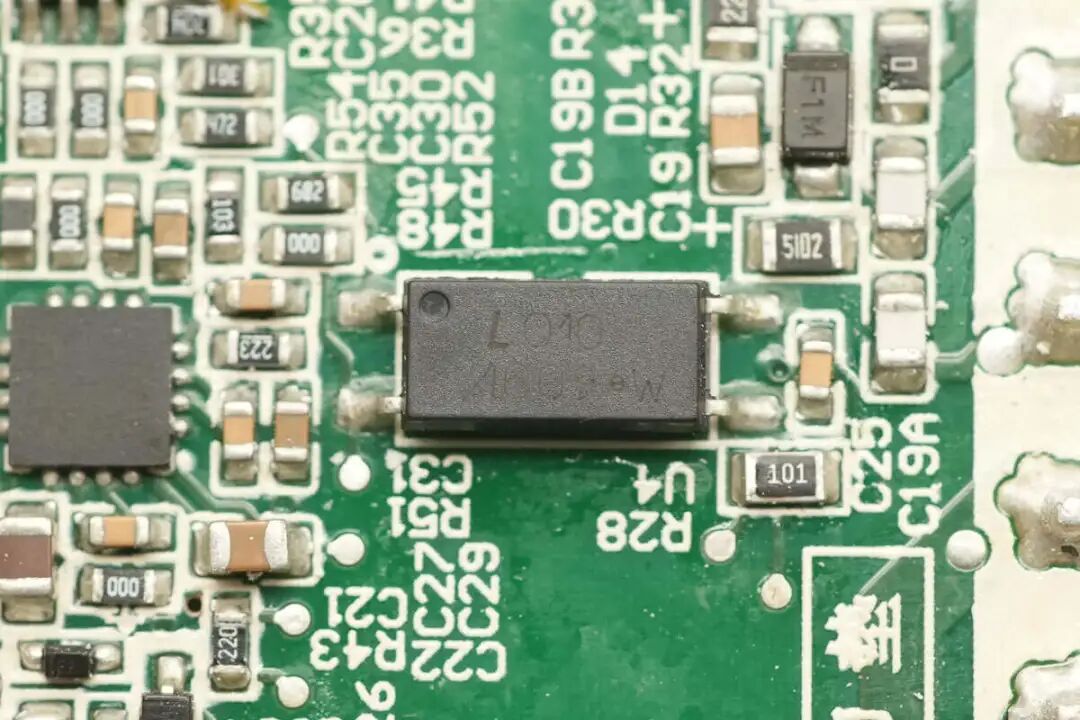

1009光耦用于输出电压反馈。

同步整流控制器来自MPS芯源系统，丝印IBUJR，实际型号为MP6951，支持DCM，CCM，QR，ZVS工作模式，还支持ACF主动钳位反激和HFB混合反激，工作频率可达1MHz，支持驱动氮化镓同步整流管，支持高侧和低侧应用，采用TSOT23-6封装。

同步整流管来自东芝，型号TPH4R50ANH1，NMOS，耐压100V，导阻3.7mΩ，采用SOP Advance封装。

另一颗东芝TPH4R50ANH1同步整流管布局在主板背面。

三颗输出滤波固态电容规格均为35V330μF。

协议芯片来自Weltrend伟诠，型号WT6676F，是一颗支持USB PD3.1的协议芯片，支持36V输出电压，支持可编程的恒压恒流控制，内部集成低侧电流采样放大器，支持线损补偿。WT6676F支持可编程的保护功能，支持过压、欠压、过流和过热保护。

芯片内置10位ADC用于电压和电流检测，芯片内置NMOS负载开关驱动器，内置输出放电管，内置供电稳压，支持PFC控制，支持节能模式，输入电压可达45V，采用QFN-16封装。在芯片右侧焊接一颗热敏电阻，用于检测充电器内部温度，进行过热保护。

输出VBUS开关管来自平伟，型号PW065N04HSL，采用DFN3*3封装。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上联想140W氮化镓电源适配器的核心器件清单，方便大家查阅。

联想140W氮化镓电源适配器为可更换电源线设计，可以根据使用场合不同，更换不同长度的电源线，方便使用。自带1.8米长USB-C输出线，支持28V5A 140W快充，同时还具备5-11V3A、5-21V5A两组PPS电压档位，比传统笔电电源适配性更好，同时也能满足当下PD3.1快充生态的使用需求。

充电头网通过拆解了解到，联想这款电源适配器采用PFC+HFB拓扑，使用了英飞凌XDPS2BF11高集成主控搭配芯源系统MP6951同步整流控制器的方案，还在PFC电路使用了镓未来G1N65R070PD-H氮化镓器件以提升系统效率。

此外其它功率器件来自英飞凌、东芝等知名厂商，使用伟诠WT6676F协议芯片控制输出，金山电容进行滤波，用料扎实可靠。模块大量填充白胶，并配有导热垫、散热片等辅助散热，做工也很不错。
