天线的工作带宽、辐射方向图、天线辐射效率，以及天线的近场和远场

一、工作带宽

天线带宽是天线设计和应用中的一个关键参数，影响着其在各种通信系统中的性能。

天线带宽是指天线能够有效地发射或接收电磁波的频率范围；被定义为天线在工作满意的情况下，上下频率限制之间的频率跨度，通常通过增益、辐射模式和电压驻波比（VSWR）等参数来表征。例如，如果一根天线在900MHz到1100MHz之间有效工作，则其带宽计算为：

=fH−fL=1100MHz−900MHz=200MHz

在实际应用中，带宽也可以表示为中心频率的百分比：

=(fH−fL)/fC×100

其中 fc是中心频率。

天线带宽的类型

1.窄带天线：针对小范围的频率进行了优化，通常用于AM/FM广播和固定频率通信系统。窄带天线通常具有高增益，但操作频率范围有限。一般相对带宽小于1%。

2.宽带天线：可以在广泛的频率范围内有效工作，对于需要高数据传输速率和灵活性的应用至关重要，例如电视广播和移动通信。一般相对带宽介于1%~25%之间。

3.超宽带（UWB）天线：用于在异常广泛的频率范围内工作（3.1到10.6GHz）。由于其能够以低功耗和最小干扰传输大量数据，因此在无线通信系统中尤为有利。一般相对带宽超过25%。

天线带宽的重要性

天线带宽在决定通信系统性能方面起着至关重要的作用，因为：

1.信号完整性：更大的带宽可以通过减少失真和反射来提高信号完整性，这在现代数字通信系统中尤为重要，因为多个信号可能占用相邻的频率。

2.数据速率：更高的带宽使得数据传输速率更高。在Wi-Fi和蜂窝网络等应用中，更广泛的带宽促进了更快的互联网速度和整体性能提升。

3.适应性：宽带天线可以适应各种通信标准和协议，而无需为不同频段配置多个天线，从而简化设计并降低成本。

影响天线带宽的因素

测量天线带宽

通常使用VSWR参数来测量天线带宽，该参数指示天线与其传输线路之间匹配程度良好与否。常见规格是VSWR小于2:1，这意味着在指定频率下反射功率不超过50%。要确定操作带宽：

·测量VSWR保持在2:1以下的频率范围。

·确定下限（fL）和上限（fH）频率。

·使用(fH−fL)/fC计算绝对带宽。

二、辐射方向图

天线辐射方向图是无线通信领域的基本概念。天线辐射方向图是一个图形表示，展示了在离天线一定距离处，辐射场的相对场强（归一化模值）随方向变化的情况。可以把它想象成一张地图，说明了天线发射或接收信号时的强度和方向。

为什么天线辐射方向图很重要？

理解天线辐射方向图至关重要，原因有几个：

1.覆盖范围：通过分析天线的辐射方向图，可以确定其覆盖的区域。这对于确保信号能够到达所有预期用户而没有死角非常重要。

2.信号强度：辐射方向图指示了信号最强和最弱的地方，有助于优化天线的位置和方向，以提高性能。

3.干扰管理：了解辐射方向图有助于通过战略性地放置天线来避免与其他设备的干扰。

天线辐射方向图的类型

根据特性，天线辐射方向图可以分为几种类型：

1.全向辐射方向图：这种天线在水平面上均匀地向所有方向辐射能量。可以想象成一个照明灯泡，光线均匀地照亮整个房间。示例：Wi-Fi 路由器通常使用全向天线，以确保在房间内各个方向都有覆盖。

2.定向辐射方向图：定向天线将其能量集中在特定方向，就像手电筒的光束。这使它们能够在更长距离上发送或接收信号。示例：卫星碟形天线使用定向天线与高空卫星进行通信。

3.双向辐射方向图：这种天线具有两个主要的辐射波瓣，通常位于天线的两侧；有效地用于两点之间的通信。示例：偶极子天线通常用于广播，具有八字形的辐射模式。

4.扇区辐射方向图：这种天线覆盖特定扇区或角度，在该区域内提供集中的覆盖。·示例：移动网络基站的天线通常使用扇区模式，以高效服务特定地理区域。

理解辐射模式

辐射模式可以通过图表可视化，这些图表绘制了信号强度与方向之间的关系。以下是一些关键概念：

1.主瓣：信号强度最高的区域。这是大多数能量集中发出的地方。

2.副瓣：信号强度较低，但仍然存在的一些区域。这些区域有时可能导致干扰。

3.零点：信号强度极低或几乎没有信号的方向。了解这些区域可以帮助避免不必要的干扰。

可视化天线辐射方向图

为了更好地理解天线辐射方向图，我们来看一些常见示例：

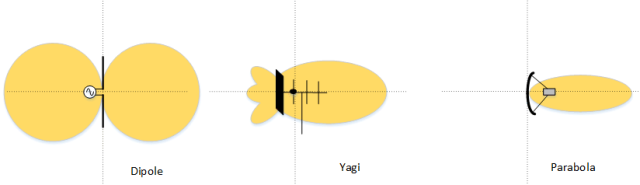

·偶极子天线：辐射模式呈现为一个八字形，显示出最大辐射位于天线元素的垂直方向。

·贴片天线：这种类型通常具有宽广的主瓣，中等增益和低背向辐射，非常适合用于智能手机等紧凑设备。

·喇叭天线：以其高定向性而闻名，这种天线具有窄波束宽度，将能量集中在一个方向，非常适合需要精确长距离通信的应用。

理解和利用天线辐射方向图对多个应用至关重要：

1.电信：在移动网络中，了解辐射模式有助于优化基站的位置，以确保良好的覆盖并最小化死角。

2.广播：广播电台和电视台依赖特定的天线模式有效地覆盖其受众，而不受其他信号干扰。

3.Wi-Fi 网络：家庭和办公室 Wi-Fi 系统使用全向天线，以便在整个空间内提供一致的覆盖。

4.卫星通信：卫星碟形天线上使用高度定向的模式，以保持与高空卫星之间的强连接。

三、天线辐射效率

天线辐射效率是影响无线通信系统性能的一个关键参数，量化了天线将输入功率转换为辐射电磁能量的有效性。

Youtube短视频：

什么是天线辐射效率？

辐射效率（ηr）定义为天线辐射的总功率与天线连接器接收的净功率之比。其数学表达式为：

其中：

·Pr是天线辐射的功率。

·Ploss表示由于各种因素（如热量或反射）导致的功率损失。

辐射效率通常以百分比表示，100%表示所有输入功率都被有效辐射，而较低的百分比则表示损失。例如，辐射效率为50%的天线意味着输入功率的一半被损失到非辐射过程。

辐射效率的重要性

辐射效率的重要性在于它直接影响通信性能。高辐射效率意味着更多的输入功率被转换为有用的辐射能量，这可以提高信号强度和传输范围。相反，低辐射效率则表明更多的功率被浪费，这可能导致信号减弱和通信质量下降。

1.信号强度：更高的辐射效率导致更强的信号和更远的传输距离。这在蜂窝网络和卫星通信等应用中尤为重要，因为信号在长距离传播时的完整性至关重要。

2.功耗：高效天线需要较少的输入功率来实现相同的辐射输出，相比之下，低效天线则需要更多的输入功率。这可以降低运营成本，并延长便携设备的电池寿命。

3.系统性能：在无线系统中，整体性能通常受限于通信链中的最薄弱环节。低辐射效率的天线可能显著降低系统性能。

影响天线辐射效率的因素

多个因素会影响天线的辐射效率：

测量天线辐射效率

准确测量辐射效率对于评估天线性能至关重要。常用几种方法：

1.方向性/增益法：该方法涉及在无回声室中测量天线增益，同时确保最小化所有反射。通过将此增益与理论值进行比较，可以推导出辐射效率。

2.Q值法：Q值法需要用不同材料构建两个相同的天线，并根据它们各自的品质因数（Q）测量其效率。该方法可以提供有关材料特性对辐射效率影响的见解。

3.惠勒帽法：这种广泛使用的方法涉及将天线放置在一个特殊设计的金属帽内，该帽防止其发射，同时允许测量其阻抗特性。通过分析这些特性在加盖前后的变化，可以准确估计辐射效率。

4.替代法：在这种方法中，使用具有已知特性的参考天线与待测天线（AUT）进行比较。通过测量在相同条件下两个天线接收到的功率，可以推断出AUT的辐射效率。

5.仿真技术：使用电磁仿真软件进行先进计算的方法允许工程师建模并预测天线的辐射效率，而无需物理原型。

实现高辐射效率面临的挑战

尽管其重要性显而易见，实现高辐射效率仍然面临一些挑战：

无线技术的发展持续推动对提高天线辐射效率研究：

1.先进材料：新材料的发展具有更低电阻和更好的介质特性，有望改善整体天线性能。

2.超材料：这些人工工程材料允许独特的电磁特性，可以利用它们来增强超越传统限制的辐射效率。

3.智能天线：自适应波束形成技术使得天能够根据实时反馈动态调整其模式，从而优化不同条件下的性能。

4.与电子元件集成：随着天线越来越多地与电子元件（如RF前端模块）集成，同时优化这两个方面对于最大化整体系统性能至关重要。

5.机器学习技术：将机器学习算法应用于设计优化可能会导致突破，从而识别出适用于高效能天线的新配置，适用于各种应用场景。

四、天线近场和远场

电磁波的行为在距离天线的不同位置变化显著，这导致周围空间被划分为两个主要区域：近场和远场。

Youtube短视频：

1. 近场和远场的定义

1.1 近场：是指靠近天线的区域，通常延伸到距离约为 D²/λ的范围，其中D是天线的最大尺寸，λ是发射信号的波长。这个区域的特征是复杂的电磁场相互作用，在这里，电场E和磁场H同时存在，但无法有效地向自由空间辐射能量。近场可以进一步划分为两个不同的子区域：

• 反应近场：这是天线周围的直接区域，在这个区域中，E和H场相位差为90度。在这个区域内，能量在电场和磁场之间振荡，而不向外辐射。反应场随着距离迅速衰减，通常遵循反比立方定律。

• 辐射近场（弗雷斯内尔区）：这个区域标志着从反应场到辐射场的过渡。在这里，虽然仍然存在一些反应成分，但场开始显示出典型辐射的特征。能量密度在这个区域内保持相对恒定，但可能会出现局部波动。

1.2 远场：远场区域从辐射近场开始，并无限延伸；被定义为 r≫2D²/λ区域，这意味着距离远大于天线的尺寸和波长。在这个区域，电磁波表现出可预测的平面波特性，E和H场彼此正交，并且与传播方向垂直。远场的主要特征包括：

• 辐射模式独立性：无论距离多远，辐射模式保持一致。这一特性对于依赖于可预测信号行为的大距离应用至关重要。

• 功率密度衰减：在这个区域内，功率密度按照反比平方定律衰减，这意味着随着距离增加，功率强度衰减得较慢，相较于近场区域。

2. 数学表示

通过数学理解这些区域有助于为特定应用设计天线。近远场之间的过渡可以用特定公式表示：

• 确定近远场边界：dF=2D²/λ

其中dF是远场距离，D是天线的最大尺寸，λ是波长。

• 关于反应近场：rreactive<D²/λ

这表明在此距离内，反应场占主导地位。

3. 实际应用

3.1 天线设计

近场和远场之间的区别在天线设计中起着关键作用。工程师在为特定应用选择天线类型时必须考虑这些区域：

• 通信系统：对于长距离通信系统，如蜂窝网络或卫星通信，天线设计主要针对远场操作，以确保在大距离下有效信号传输。

• 近场应用：某些应用如 RFID（无线射频识别）系统利用近场通信技术，在这种情况下，相互作用发生在较近范围内。理解近场特性有助于优化设计，提高这些情境下的性能。

3.2 测量技术

天线测试通常涉及在近场和远场条件下测量性能特征：

理解近场和远场概念对于任何参与天线设计或无线通信技术的人来说都是至关重要的。每个区域都表现出独特的特性，这影响着天线如何工作以及信号如何在空间中传播。近场的反应特性突显了在短距离内能量传输所面临的挑战，而远场则为长距离通信提供了一个稳定的环境。通过利用这些原理，工程师可以优化天线设计，以适应各种应用——从短距RFID系统到长距卫星通信——确保在不同情境下高效运行。随着技术的不断进步，对这些区域的进一步研究可能会带来新的见解和创新，提高我们无线通信能力，使其能够跨越更大的距离，并提高可靠性和效率。
