前言
充电头网拿到了联想一款笔记本电脑的原装100W氮化镓电源适配器，这款产品基于先进氮化镓方案进行设计，机身三围做到仅有62.5*62.5*32.5mm，整机重量仅238g，加上自带1.8米长USB-C线设计，小巧便携方便使用，能够解决很多传统笔电电源使用痛点。
值得一提的是，这款电源制造商为康舒科技股份有限公司，后续拆解发现其内部做工用料与此前拆解的款式完全不同，自然很有了解价值，下面我们就一起来具体看看它的设计。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
联想100W氮化镓电源适配器外观
联想这款100W快充电源适配器为经典白色配色，得益于氮化镓技术的采用，方块造型机身整体设计得很小。
机身正面对角分别设计有Lenovo品牌和100W。
输入端外壳上印有产品参数信息。
产品参数特写
型号：ADL100UAGC3A
输入：100-240V~50/60Hz 1.6A
输出：5V3A、9V3A、15V3A、20V5A
制造商：康舒科技股份有限公司
产品通过了CCC认证，VI级能效认证以及中国节能认证。
电源适配器配备三脚插脚，可接地设计，有效避免用户触电，提升充电体验。

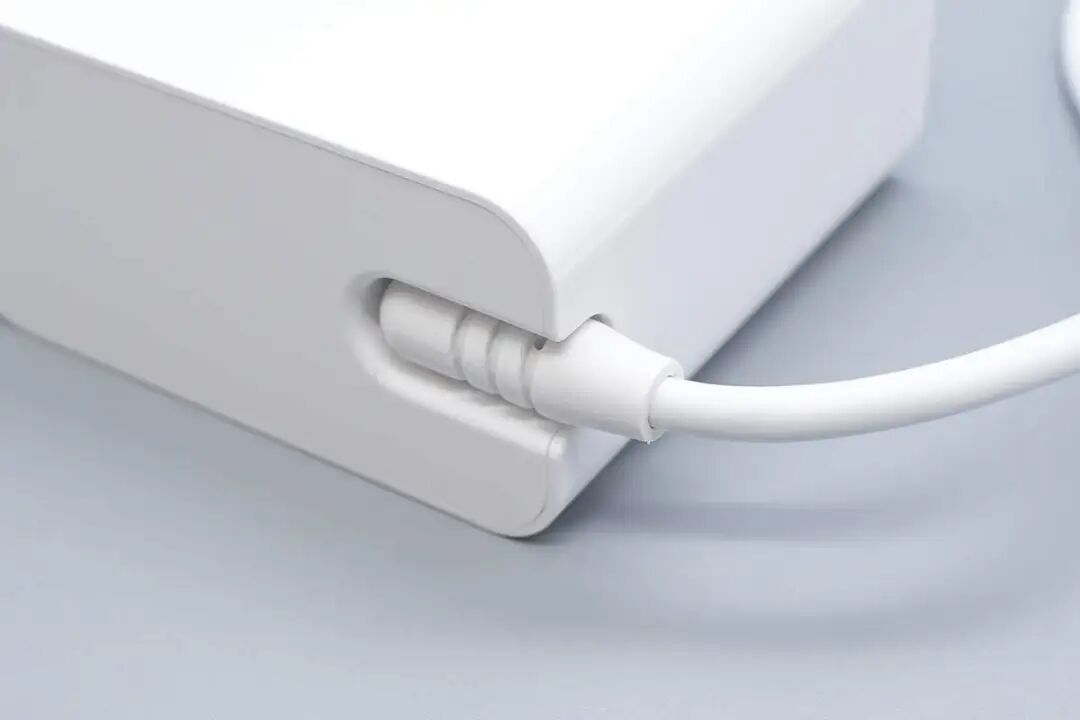

输出线与机身连接处做了凹槽保护设计。
USB-C端子外壳磨砂处理，正背面和两侧分别设计有经典的小凹面和凸齿，方便用户插拔。
USB-C公头内部特写，非满PIN设计。
实测产品机身长度为62.46mm。
宽度为62.47mm。

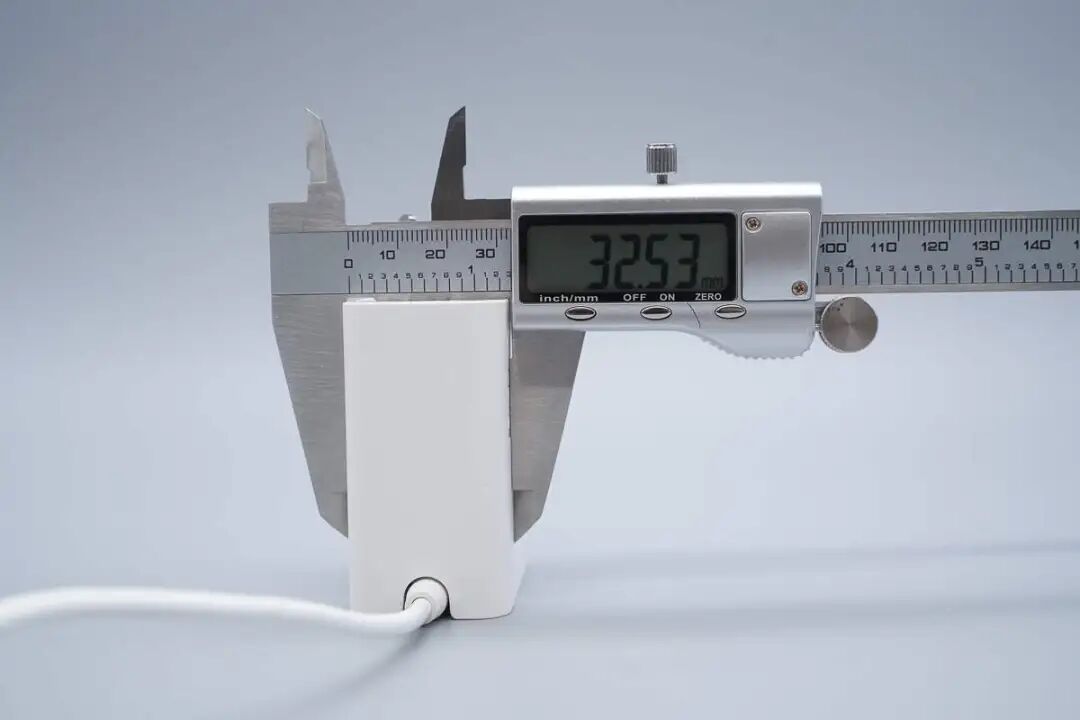

厚度为32.53mm。
另外测得USB-C线长度约为1.8米，足以胜任用户在图书馆、会议室等场所给笔记本充电需求。
产品机身拿在手上的大小直观感受。
另外测得电源总重量约为238g。
使用ChargerLAB POWER-Z KM003C测得电源适配器USB-C输出支持PD3.0、PPS、QC5、DCP充电协议。
PDO报文显示还具备5V3A、9V3A、15V3A、20V5A四组固定电压档位，以及5-11V3A、5-21V3A两组PPS电压档位。
联想100W氮化镓电源适配器拆解
前言
此前充电头网还拆解过、、、、等产品，欢迎查阅。
联想100W氮化镓电源适配器外观
将产品输入端外壳切割开，连接导线与插脚锡焊。
导线另一端冷压端子焊接。
进一步切割主体外壳取出PCBA模块。
测得PCBA模块长度为56.27mm。
宽度为56.92mm。
厚度为26.62mm。
PCBA模块整体包裹铝片散热，两侧为卡扣结构固定。
拆下散热片，内侧分别贴有绝缘胶带和麦拉片。
模块正面PFC升压电感、滤波电容、变压器等器件全部填充白胶加固，此外侧面和输出端均设有散热片为功率器件散热。
主板背面PFC整流管、初级开关管等器件也打胶处理，右侧同步整流控制器区域贴有导热垫。
将白胶清理干净，模块正面初级侧器件布局紧凑，中心区域设有薄膜滤波电容、滤波电感、PFC升压电感、高压滤波电解电容、蓝色Y电容等器件。
将部分器件拆掉后可以看到，主板正面还设有PFC升压控制器、开关电源主控芯片、供电MOS管、同步整流管、协议芯片等器件。
主板背面设有PFC开关管，初级开关管、光耦、同步整流控制器、VBUS开关管等器件。
PCBA模块一侧设有延时保险丝、共模电感、安规X2电容、薄膜滤波电容、滤波电感、PFC升压电感等器件，共模电感两级设计更好滤除EMI干扰。
模块侧面加装散热片为整流桥散热。
拆下散热片，另一面贴有整流桥。
输入端延时保险丝来自华德电子，规格为3.15A 250V。
共模电感采用漆包线和绝缘线绕制，底部设有电木板。
二级共模电感扁平铜带绕制。
安规X2电容来自亿曼丰科技，容量为0.33μF。
整流桥来自扬杰，型号GBP410A，规格为4A 1000V，采用GBP封装。
滤波电感包裹绝缘胶带处理。
薄膜滤波电容规格为0.82μF 450V。
另一颗CBB21-B薄膜滤波电容来自亿曼丰科技，规格为1μF 450V。
PFC控制器来自安森美，丝印UPD，实际型号为NCP1623，其基于创新的 Valley 同步频率折返（VSFF）方法。VSFF 可在标称负载和轻负载条件下最大限度地提高效率，在重载时运行在临界模式，轻载运行在断续导通模式，并支持谷底开通以提高效率。
NCP1623支持临界模式、断续导通模式运行，谷同步频率折返可在标称负载和轻负载下提升效率，并且可在低开关频率下获得良好的功率因数。
PFC开关管来自采用AOS万国半导体，型号AOD280A60，耐压700V，导阻小于0.28Ω，TO-252封装。
万国半导体AOD280A60资料信息。
PFC升压电感特写，左侧外套塑料壳与次级进行隔离。
丝印U4J的超快恢复二极管，用于PFC升压整流。
用于PFC旁路的GR3MBF二极管来自扬杰。
模块前端一览，中心区域设有薄膜滤波电容以及高压滤波电解电容，右侧焊接为主控芯片供电的MOS管和小电容，小电容外套热缩管绝缘保护。
高压滤波电解电容来自ELITE金山，规格为450V82μF。
开关电源主控芯片来自昂宝，型号OB2750，采用QFN20封装。
氮化镓开关管来自瑞萨，型号TP65H150G4LSG，是一款DFN8*8封装的氮化镓开关管，耐压650V，瞬态耐压800V，导阻为150mΩ，栅极支持18V耐压，具备极低的反向恢复电荷，并减小开关损耗。相比传统硅器件可提升能效及开关频率，提升系统功率密度，减小系统尺寸及重量，并降低系统成本，适用于快充电源及LED照明等应用。
为主控芯片供电的滤波电容来自金山。
规格为50V47μF。
供电MOS管来自AOS万国半导体，型号AO4292E，NMOS管，耐压100V，导阻23mΩ，采用SO-8封装。
另一侧焊接平面变压器模块，磁芯上贴有导热垫。
平面变压器模块特写。
敲碎磁芯，平面变压器内部跑道型线圈一览，同时还塞入了导热垫。
蓝色Y电容来自SEC成功工业。
两颗亿光EL 1018光耦特写。
输出端设有滤波固态电容、协议芯片等器件，此外同样加装散热片为同步整流管散热。
同步整流控制器丝印ICDGS。
同步整流管来自平伟，型号PW040N10ES，NMOS，耐压100V，导阻3.4mΩ，采用DFN5*6封装。
两颗输出滤波固态电容规格为25V560μF。
协议芯片采用通嘉LD6612QM，具有高度整合性，能减少外部零件，是具有整体成本与设计尺寸优势的解决方案。LD6612结合了USB-PD baseband PHY、Type-C cable侦测、并联稳压器、电压和电流监控、负载开关NMOS控制电路及微控制器。芯片内建的稳压器可让工作电压操作于3V~24V，协议支持：PD3.0，PPS，FCP/SCP，QC5/QC4+/QC3.0/QC2.0，Apple5V2.4A，BC1.2等。
输出VBUS开关管来自士兰微，丝印P035，实际型号为SVTP035R5NL3，NMOS管，耐压30V，导阻4mΩ，采用PDFN3*3封装。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上联想100W氮化镓电源适配器核心器件清单，方便大家查阅。
联想这款100W氮化镓电源适配器采用国标三脚插脚，一方面具有接地功能，防止金属外壳的笔记本电脑出现麻手情况，在墙插上使用也更加稳定，不易掉落。适配器自带1.8米长输出线，可以满足绝大多数使用场合。实测适配器支持100W PD快充，还支持21V3A PPS快充。
充电头网通过拆解了解到，联想这款电源适配器采用PFC+QR反激架构设计，PFC控制器采用安森美NCP1623，搭配AOS AOD280A60 PFC开关管。开关电源采用昂宝OB2750主控搭配瑞萨TP65H150G4LSG氮化镓器件。
为进一步提升电源功率密度，还使用了平面变压器设计。模块包裹铝片加强散热，针对整流桥、同步整流管等功率器件还额外加装散热片处理，器件打胶加固，针对笔记本充电及大功率持续输出场景的发热问题均做了合理处理。
