前言
充电头网淘到了麦格米特MSP600开关电源模块，这款电源模块采用热插拔设计，支持100-240V宽范围电压输入，电源额定输出电压为12V，输出电流48A，待机输出电压5V，输出电流4A。
电源输入端设有散热风扇，交流输入插座和指示灯，输出端设有金手指连接器。电源内部采用PFC+有源钳位正激+自驱动同步整流架构。下面就带来麦格米特这款开关电源模块的拆解，一起看看内部的方案和用料。
麦格米特MSP600开关电源外观
麦格米特开关电源模块采用铝合金外壳，壳体通过螺丝固定，机身正面粘贴标签。
电源机身标签特写
型号：MSP600
输入：100-240V~，50/60Hz，9A Max
输出：+5VSB 4A，+12V 48A
壳体侧面通过螺丝固定。
另一侧也使用螺丝固定。
壳体背面设有固定螺丝柱。
电源输入端设有提手，散热风扇，输入插座，电源指示灯和脱扣把手。
脱扣把手通过螺丝固定。
电源输出端为开放接口，可以观察到内部电容和开关管等元件。
输出金手指小板特写。
测得电源模块机身长度约为262mm。
电源模块机身宽度约为79mm。

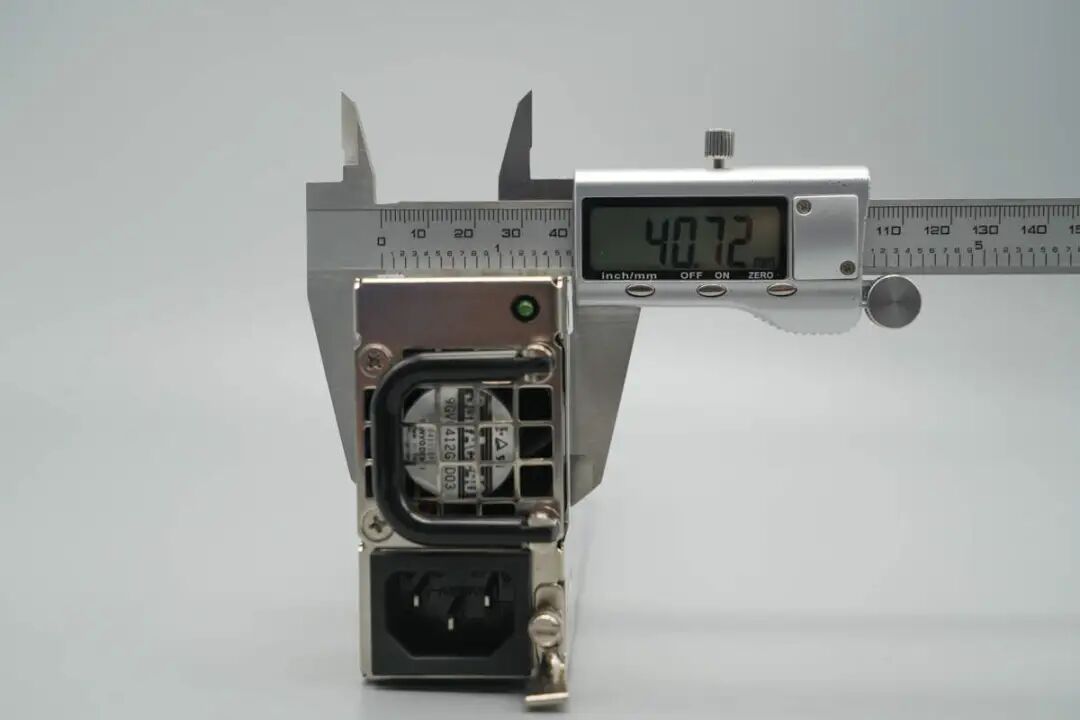

电源模块机身厚度约为40.7mm。
电源模块拿在手上的大小直观感受。
测得电源模块重量约为1016g。
麦格米特MSP600开关电源拆解
看完了麦格米特这款开关电源模块的外观展示，下面就进行拆解，一起看看内部的方案和用料。
拧开固定螺丝，拆开电源上盖。
PCBA模块通过螺丝固定。
拧下固定螺丝，取出PCBA模块，壳体内部设有白色麦拉片绝缘。
壳体内部设有输入滤波器和散热风扇。
输入滤波器来自力征科技，型号10SS1-LHGR-Q。
输出端导线焊接连接，并焊接蓝色Y电容。
散热风扇来自三洋，型号9GV0412G3D03，规格为12V 0.47A。

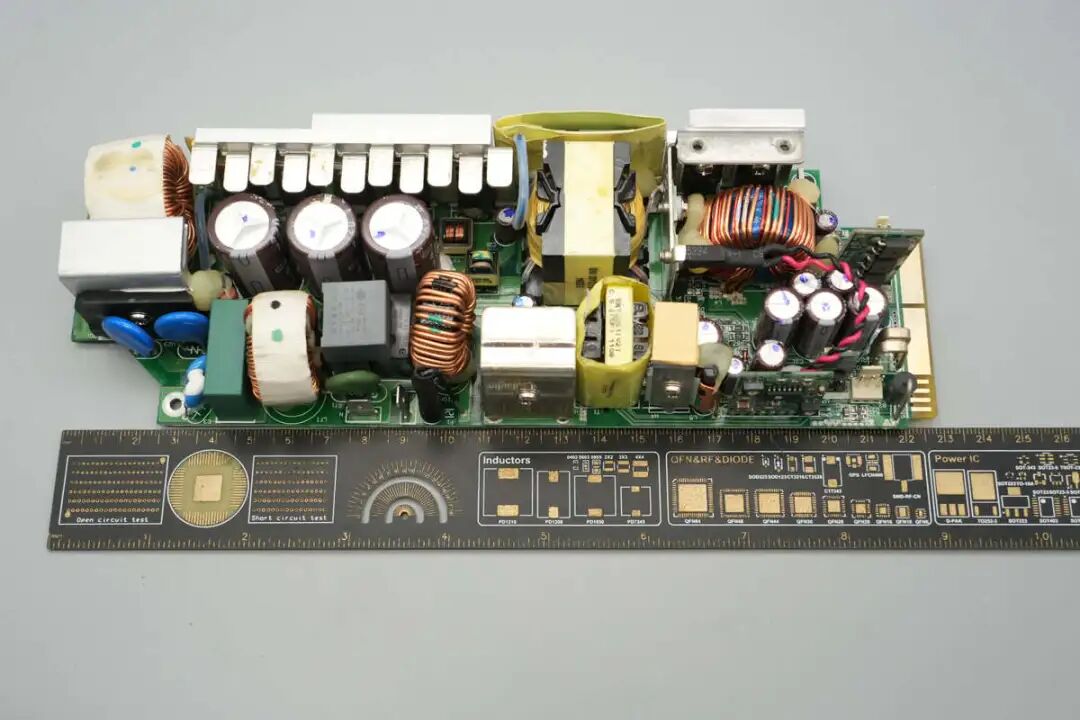

测得PCBA模块长度约为228mm。
PCBA模块宽度约为75.8mm。
PCBA模块厚度约为32.9mm。
PCBA模块正面一览，右侧上方为交流输入端，设有保险丝，共模电感，继电器，NTC热敏电阻，安规X2电容，压敏电阻和Y电容。右侧散热片为整流桥散热，下方设有PFC升压电感。右侧下方设有开关管散热片和高压滤波电容。
左侧下方设有变压器，同步整流管和滤波电感，上方设有滤波电容和控制小板。中间位置设有待机电源变压器和待机电源开关管。
PCBA模块背面设有驱动器，反馈光耦和管控芯片。
侧面左侧位置为电源输入端，设有保险丝，滤波电感，继电器和NTC热敏电阻，共模电感和安规X2电容。右侧设有待机电源开关管，待机电源变压器，待机电源整流管和控制小板。
另一侧设有整流桥和PFC升压电感。
侧面设有散热片，有源钳位正激控制板和PFC控制板。
输出侧设有电流取样电阻，滤波电容，输出控制管等元件。
焊接拆下PCBA模块的小板和功率管等器件，继续进行拆解。
输入端保险丝外套热缩管绝缘。
滤波电感采用磁环绕制。
继电器来自松川，型号835NL-1A-B-C，内置一组常开触点，触点容量为8A 250V，线圈电压12V。
NTC热敏电阻丝印SCK164。
安规X2电容规格为0.68μF。
共模电感采用漆包线绕制。
安规X2电容规格为0.68μF。
整流桥来自新电元，型号D25XB60，规格为25A 600V，采用5S封装。
压敏电阻来自TDK，丝印S14K300。
两颗蓝色Y电容特写。
PFC升压电感采用漆包线绕制。

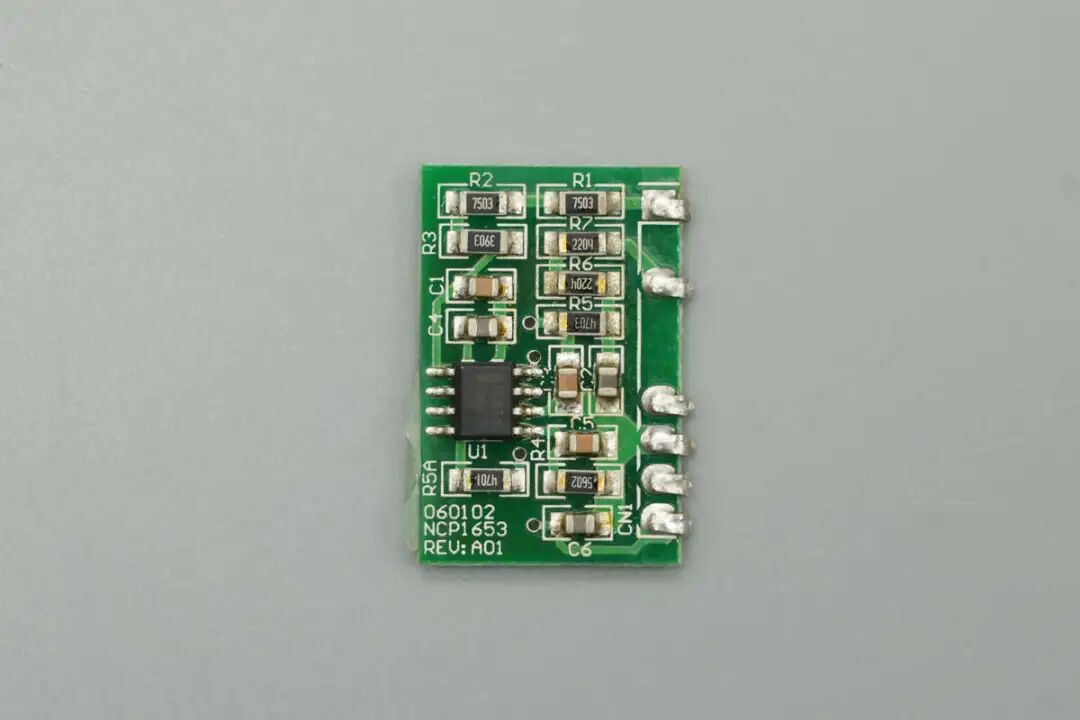

PFC控制器焊接在垂直小板上。

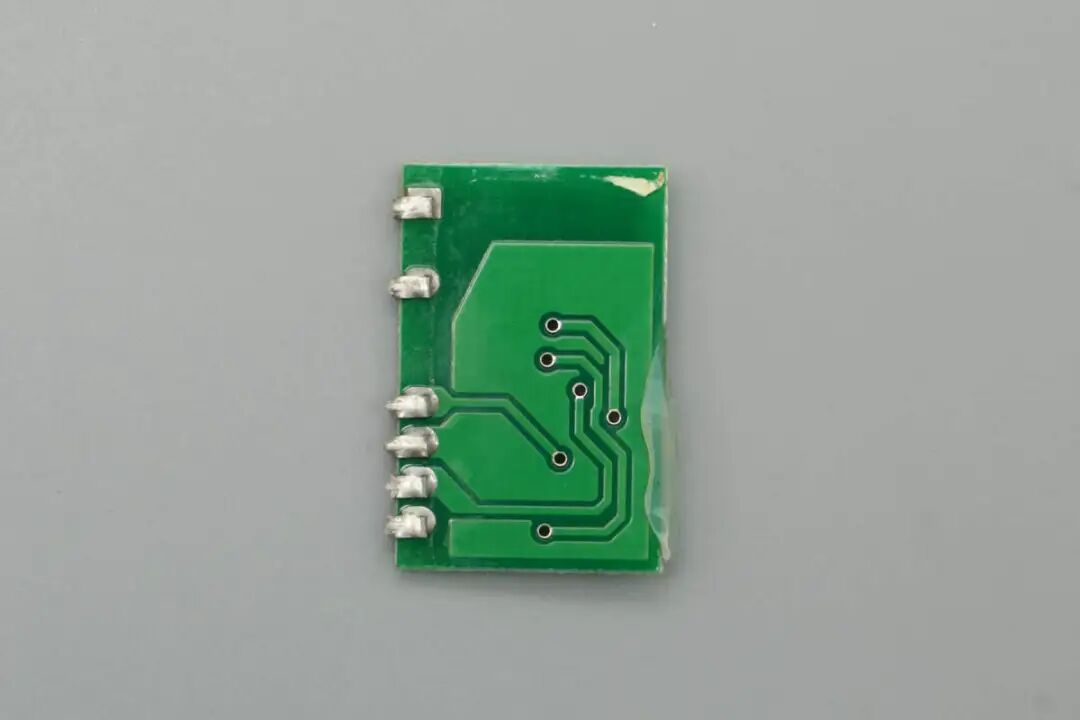

小板背面没有元件。
PFC控制器来自安森美，型号NCP1653A，采用CCM运行模式，开关频率固定67kHz，支持平均电流模式和峰值电流模式运行，芯片具备欠压闭锁和输出过欠压保护，具备可编程的过电流保护和输出功率限制，采用SO-8封装。
为PFC控制器供电的滤波电容来自丰宾，规格为22μF25V。
散热片上固定PFC开关管，PFC整流管和有源钳位正激开关管。

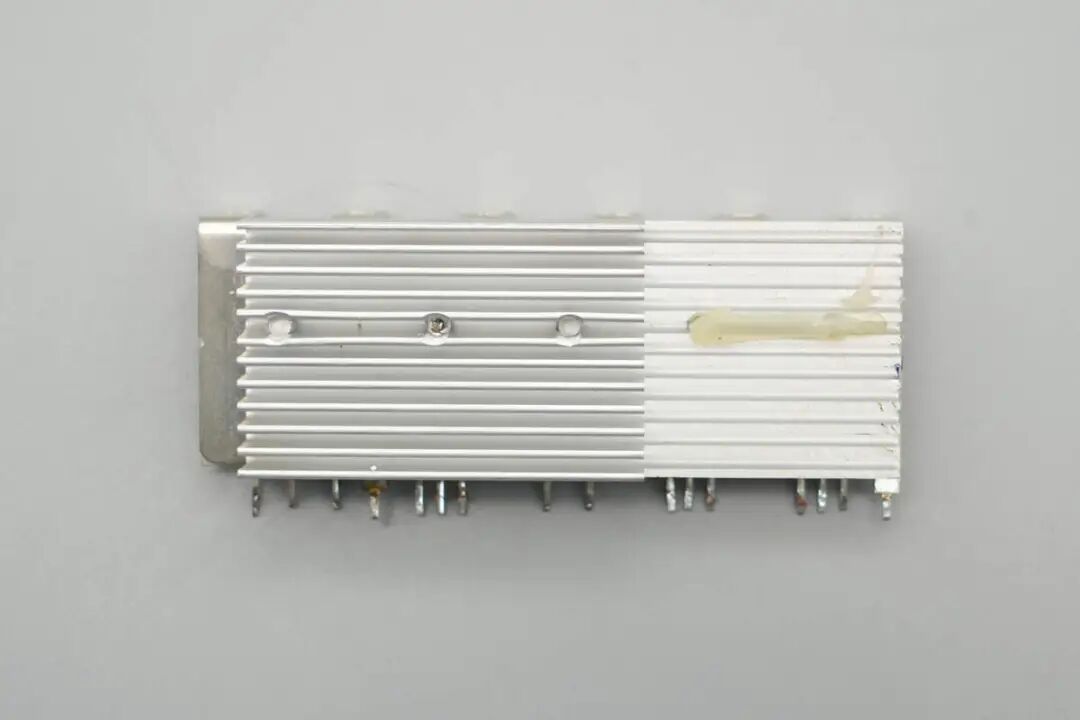

散热片背面还设有铝合金散热片。
PFC开关管来自威世，型号SIHP22N60S，NMOS，耐压650V，导阻190mΩ，采用TO-220AB封装。
PFC整流管来自瑞能，型号BYC10-600，为超快恢复二极管，规格为600V 10A，采用TO-220AC封装。
高压滤波电容使用三颗并联。
电容来自贵弥功，为KMG系列，规格为420V120μF。
控制小板正面设有控制器和运放。
背面设有三极管和稳压管。
有源钳位正激控制器来自安森美，型号NCP1562B，具备两个控制输出，并具备可调节的延迟。芯片具备逐周期电流限制，开关频率可达1MHz，采用SO-16封装。
电压比较器来自意法半导体，型号LM393，为低功耗双路电压比较器，采用SO8封装。
电流互感器用于检测开关管电流。
为主控芯片供电的滤波电容规格为50V47μF。
另一颗滤波电容规格相同。
滤波电容规格为50V4.7μF。
主开关管来自英飞凌，丝印11N80C3，型号SPA11N80C3，NMOS，耐压800V，导阻450mΩ，采用TO-220-3封装。
驱动器来自安森美，型号MC34152，为双路高速驱动器，内置两个独立通道，具备1.5A图腾柱输出，具备欠压闭锁保护，采用SOIC-8封装。
用于钳位开关管驱动的隔离变压器特写。
滤波电容规格为25V100μF。
钳位开关管来自安森美，型号FQPF3N80C，NMOS，耐压800V，导阻4.8Ω，采用TO-220FP封装。
变压器磁芯侧面粘贴信息标签。
威世TCLT1008光耦用于输出电压反馈和功能控制。
另一颗同型号光耦特写。
散热片固定同步整流管和续流管。

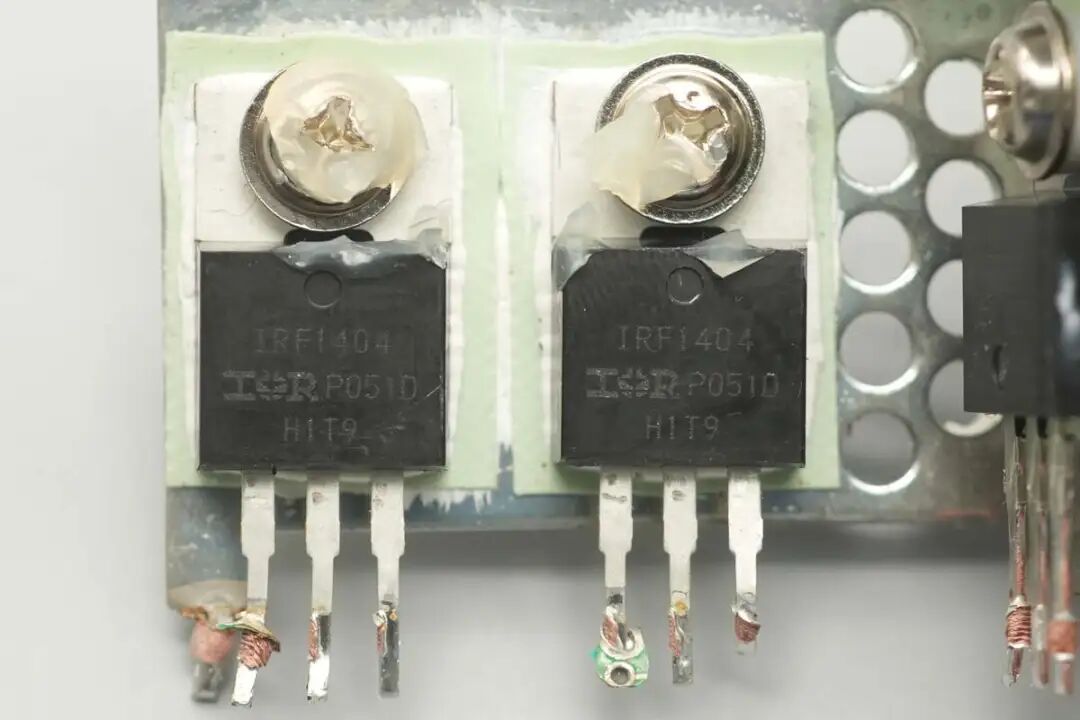

同步整流管来自英飞凌，型号IRF1404，NMOS，耐压40V，导阻4mΩ，采用TO-220AB封装。
续流管来自英飞凌，型号IRFB3307，NMOS，耐压75V，导阻5mΩ，采用TO-220AB封装。
储能电感采用磁环绕制。
输出滤波电容来自贵弥功，内侧两颗规格为16V1000μF。
外侧三颗规格为16V2200μF。
取样电阻用于检测输出电流。
待机电源控制器来自安森美，丝印AAI，型号SG6858，具备低待机功耗，支持恒功率输出和环路补偿，外围元件精简，采用SSOT-26封装。
待机电源开关管采用安森美FQPF3N80C。
变压器缠绕胶带绝缘。
整流二极管来自光宝，型号MBR2060CT，规格为60V 20A，采用TO-220AB封装。
瑞萨HA17431电压基准配合光耦用于输出电压反馈。

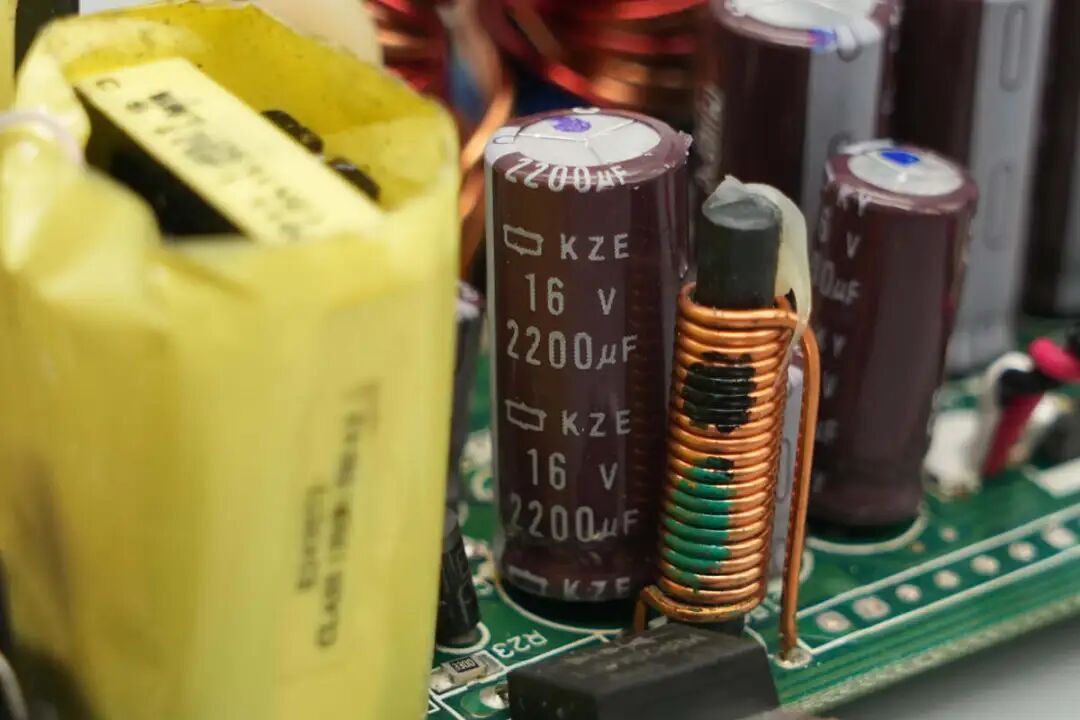

待机电源滤波电容规格为16V2200μF。
磁棒滤波电感特写。
另一颗滤波电容规格为16V1000μF。

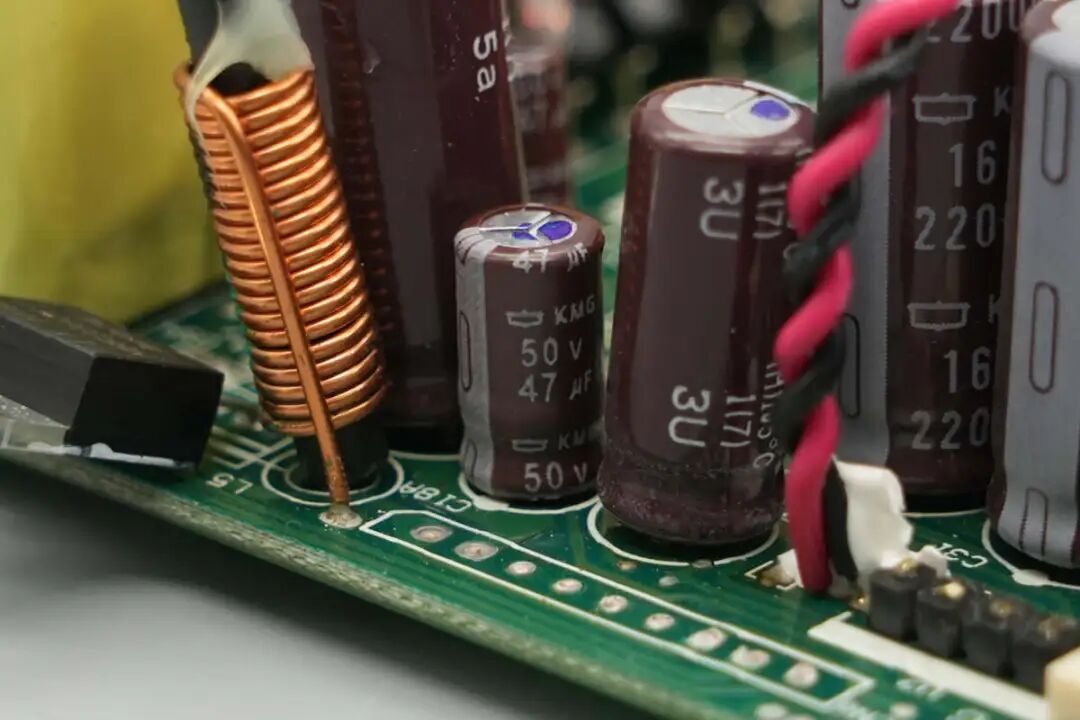

滤波电容规格为50V47μF。
另一颗滤波电容规格相同。
输出端设有L7912CV稳压芯片，来自意法半导体，采用TO-220封装。
输出滤波电容规格为25V100μF。
输出端设有小板，用于电源12V输出控制，小板一面设有三颗MOS管进行输出控制。
小板背面设有理想二极管控制器。
控制管来自安森美，型号FDD8770，NMOS，耐压25V，导阻4mΩ，采用TO-252封装。
理想二极管控制器来自英飞凌，型号IR5001S，是一颗通用高速主动理想二极管控制器，内置NMOS驱动器，采用SO-8封装。
小板正面设有运放和电位器。
小板背面设有二极管等元件。
运放来自意法半导体，型号LM324，为通用四运放，采用SOIC-14封装。
控制散热风扇的小板上设有一颗开关管。
小板背面设有电阻和电容等元件。
用于散热风扇控制的开关管型号B772，为PNP型三极管，耐压-40V，集电极电流3A，采用TO-126封装。
电源管控芯片来自伟诠，型号WT7510，用于3.3V、5V和12V输出过电压检测，采用SOP8封装。
检测电源内部温度的热敏电阻特写。

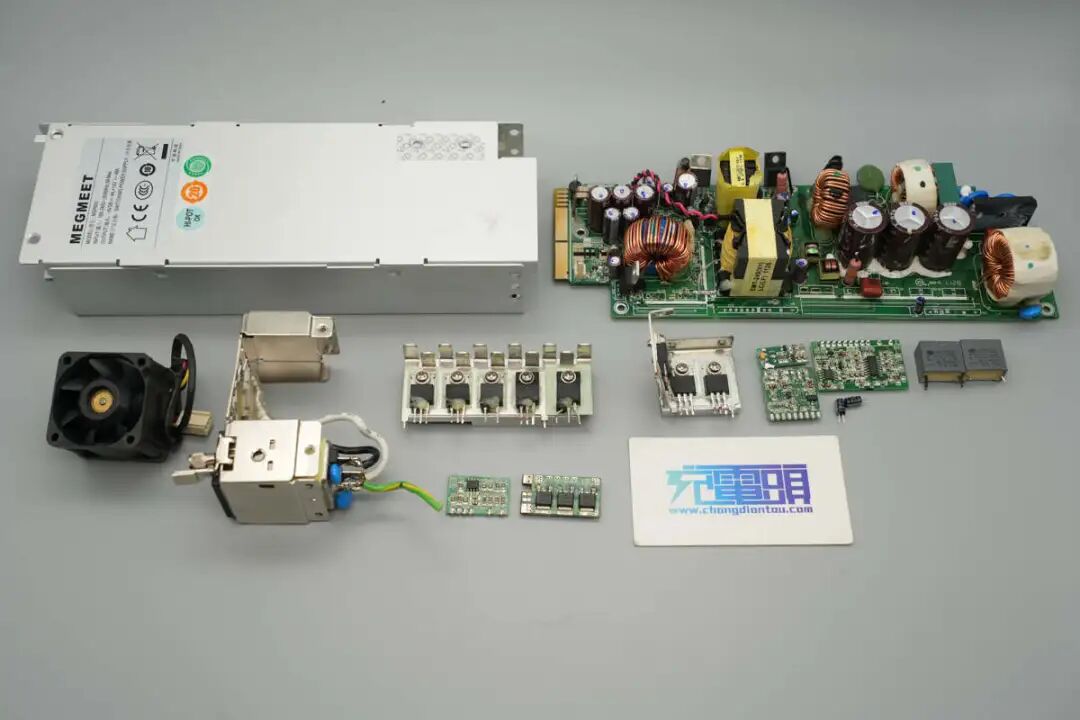

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上麦格米特MSP600开关电源的核心器件清单，方便大家查阅。
麦格米特这款开关电源模块为热插拔设计，支持100-240V宽范围电压输入，电源额定输出电压为12V，输出电流48A，待机输出电压5V，输出电流4A。电源输入端设有散热风扇，从输出侧吸入空气，从输入端吹出散热。交流输入插座和指示灯，并设有安装提手，输出端设有金手指连接器。
充电头网通过拆解了解到，麦格米特这款电源模块采用PFC+有源钳位正激+自驱动同步整流架构，内部控制芯片均来自安森美，使用NCP1653A PFC控制器搭配NCP1652B 正激控制器。PFC开关管采用威世SIHP22N60S，PFC整流管采用瑞能BYC10-600快恢复二极管。正激开关管采用SPA11N80C3，钳位开关管采用安森美FQPF3N80C。
同步整流管采用英飞凌IRF1404，续流管采用IRFB3307。待机电源控制器采用安森美SG6858，开关管采用安森美FQPF3N80C，整流管采用光宝MBR2060CT。散热片设有热敏电阻检测温度，PFC和正激控制小板包裹胶带绝缘，电源内部全部采用日系贵弥功品牌电容，用料均为国际一线品牌，内部用料做工扎实。
