智融科技近期推出了一款2C1A双向快充移动电源解决方案。该方案由一颗全集成SOC芯片SW6328搭配一颗同步升降压控制器SW7226组成，仅用两颗主芯片便实现了多口快充逻辑控制与PD3.1 140W+100W共240W大功率输出，接下来充电头网详细介绍一下。

智融SW6328+SW7226 快充方案

该方案采用2C1A的接口配置，采用双路独立升降压架构，可以很好的解决多口大功率同时输出的痛点。从PCB板的设计布局可以清晰看到，该方案通过集成SW7226和SW6328两款高性能的同步升降压协议芯片，构建了两条独立的功率转换通路。

其中，SW7226芯片作为主控专门负责C2接口，支持PD3.2快充协议，能够实现高达140W的超高功率输出，适配高性能笔记本电脑等大功率设备；而SW6328芯片则负责接管C1接口和USB-A接口，支持PD3.2等快充协议及最高100W的功率输出。

这种双路独立的同步升降压架构，相比传统的单路分流方案，可以有效提升电源转换效率和系统稳定性，还允许不同接口间进行更灵活的功率分配，对于整机来说就是更稳的多设备同时快充体验、更可控的散热布局，这也是针对大容量移动电源及多口适配器应用的高集成度参考设计。

从方案正面上看，核心器件仅有 SW7226 和 SW6328 两款芯片，其余主要由同步升降压功率级的开关管，以及各接口侧的 VBUS 开关管等外围器件构成，整体用料思路非常清晰。配合两路独立升降压架构，每一路都围绕电感、功率器件与滤波电容快速搭建起完整的能量转换链路，在实现 2C1A 三口输出的同时，也把电路复杂度控制在较低水平。

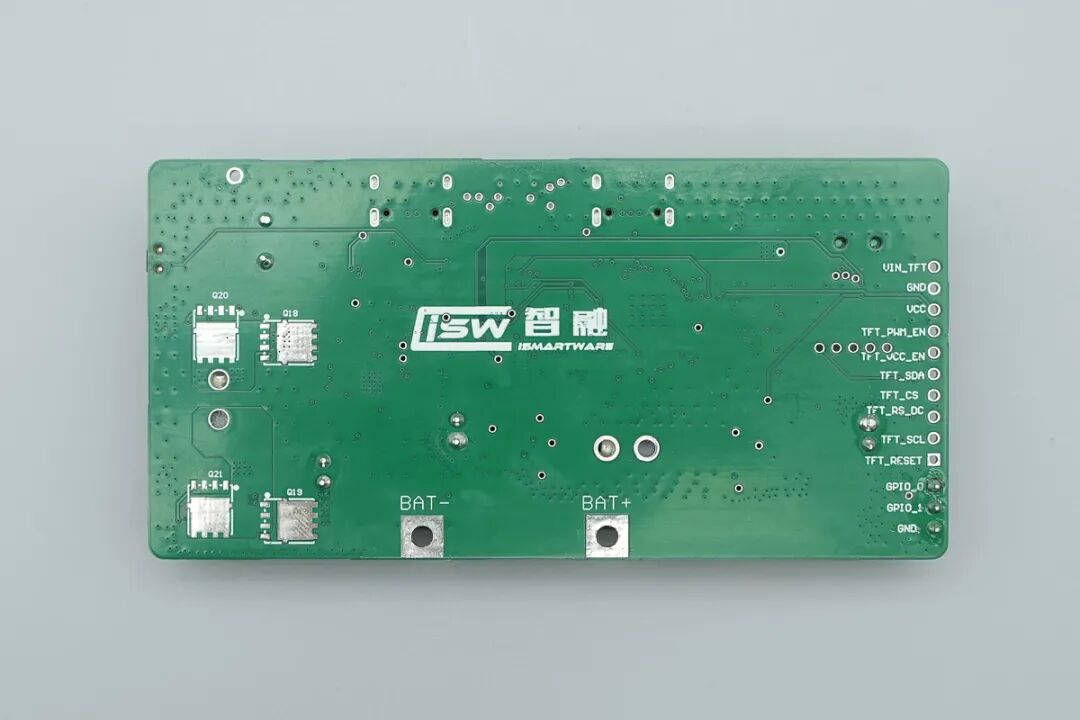

板子背面没有元器件，集成度很高。

接下来充电头网也对这款方案进行一个简单的协议测试，为大家更直观地呈现这套 2C1A 方案的实际输出能力与兼容性。

协议测试

使用KM003C测得USB-C2支持PD3.1、EPR、PPS、QC3+、UFCS、TFCP、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-21V5A一组PPS快充档位，以及15-28V 140W AVS电压档位。

测得UFCS融合快充具备4-12V3A、12-20V2.5A两组电压档位。

使用KM003C测得USB-C1支持PD3.0、PPS、QC3+、UFCS、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

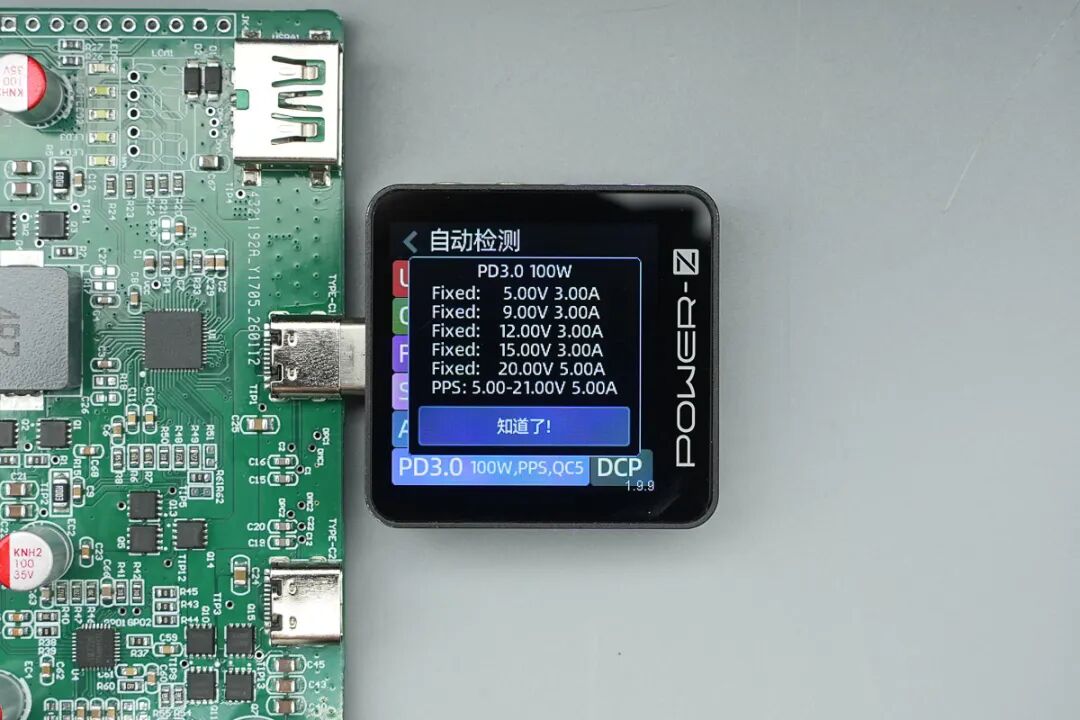

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS快充档位。

测得UFCS融合快充具备4-12V3A、12-20V2.5A两组电压档位。

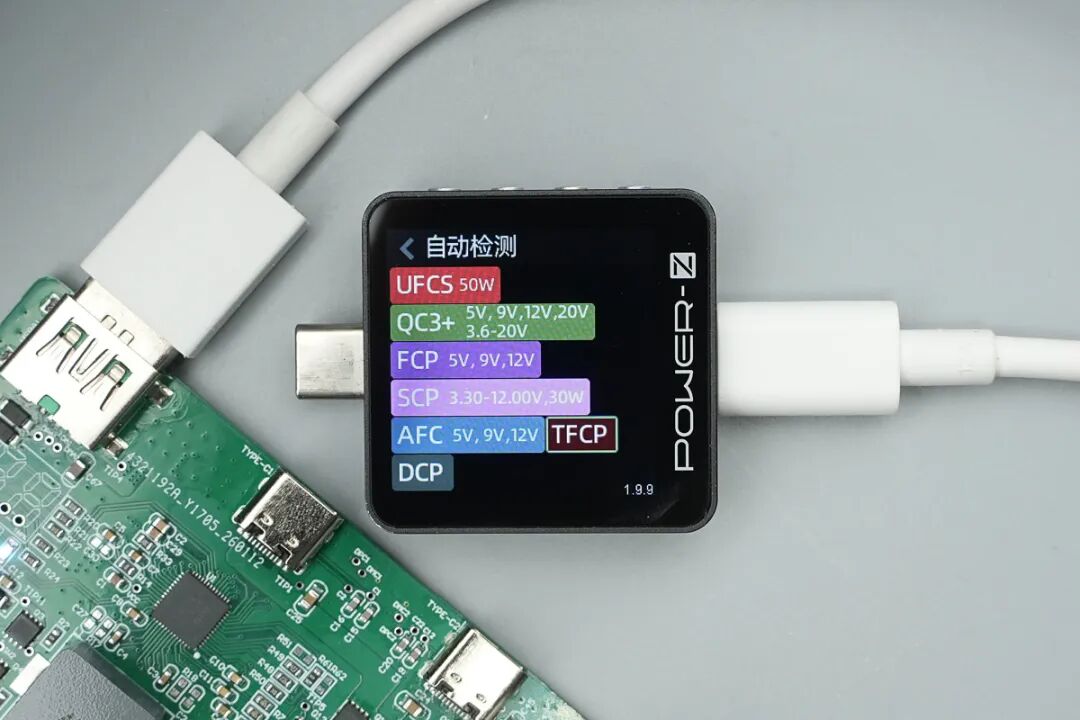

最后测得USB-A口支持UFCS、QC3+、FCP、SCP、AFC、TFCP、DCP、Apple 2.4A充电协议。

UFCS融合快充同样具备4-12V3A、12-20V2.5A两组电压档位。

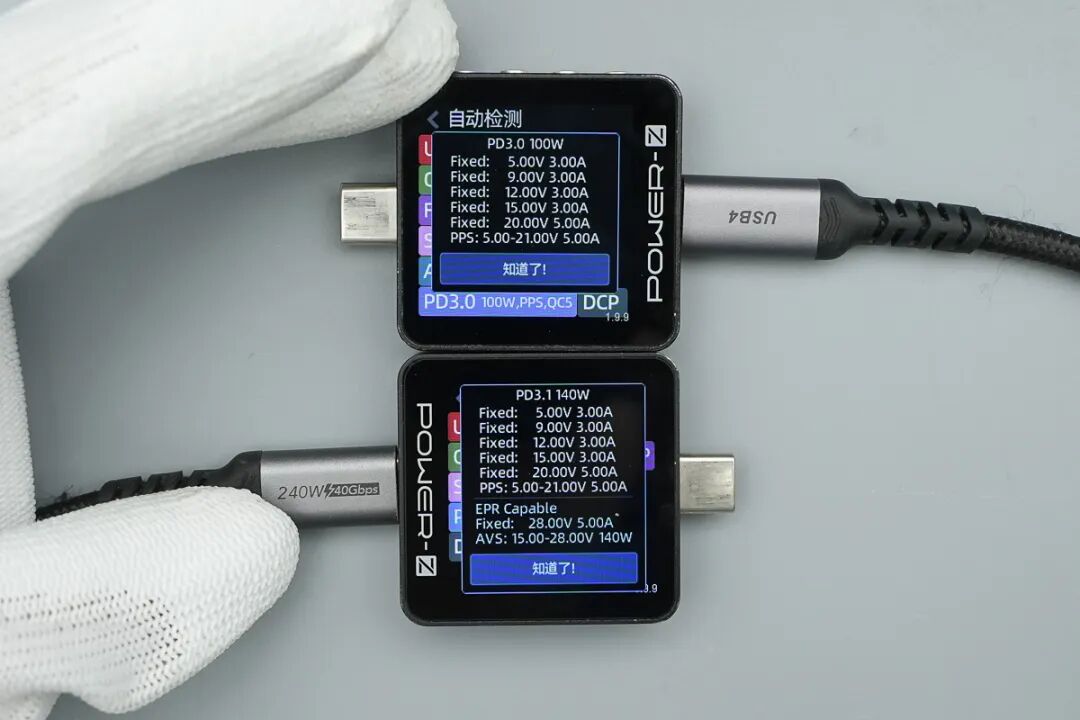

在同时连接两个C口时进行测试，测出来的结果跟单独测试时一致。

PDO报文方面也是一致的。

在同时为设备充电时，两路 Type-C 可同时稳定输出，其中C2口成功开启了28V电压档位，基本跑满140W规格，C1口输出功率约为 87.5W，也符合100W功率级的常规负载表现，两路互不干扰，性能强悍。

接下来也介绍一下SW6328和SW7226这两款芯片。

智融SW6328

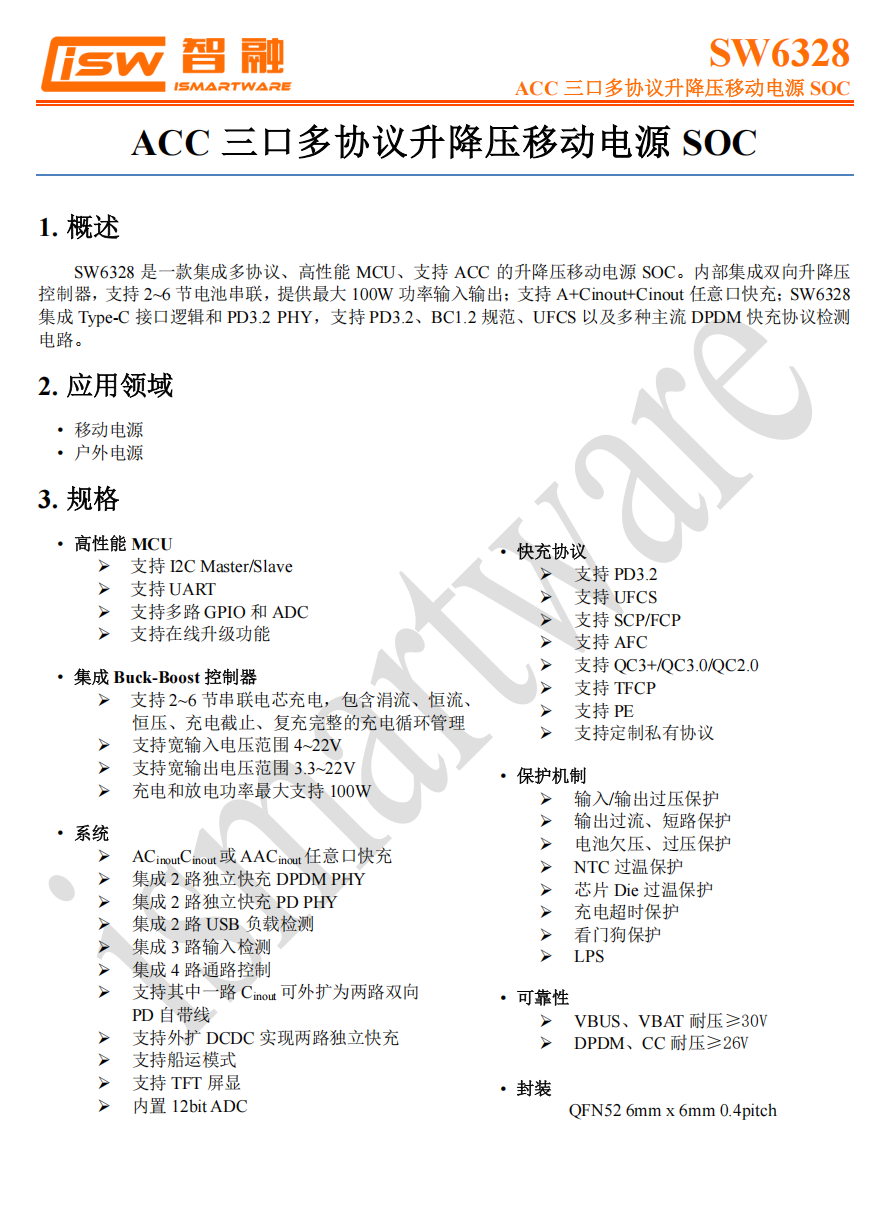

SW6328 是智融科技面向移动电源新国标推出的全新 SoC 芯片，面向 2–6 节多串电池应用，最高支持 100W 充放电。芯片支持 PD/UFCS VDM 定制信息上传，内置 MCU，并提供 256KB–32M Flash 容量可选，同时支持直驱 TFT 屏幕显示。

SW6328 采用 ACC 三口架构，支持任意接口快充，集成了 PD3.2、UFCS 以及 QC、SFCP 等多种主流快充协议，且可定制华米OV等私有协议并支持在线升级。方案外围精简，可实现双路独立快充，单芯片即可覆盖新国标多类方案核心需求，帮助厂商更快完成合规升级与产品迭代。

SW6328 采用 QFN52 封装，并具备输入/输出过压、输出过流、短路、电池欠压、过压、NTC过温保护等完善的保护机制。

智融SW7226

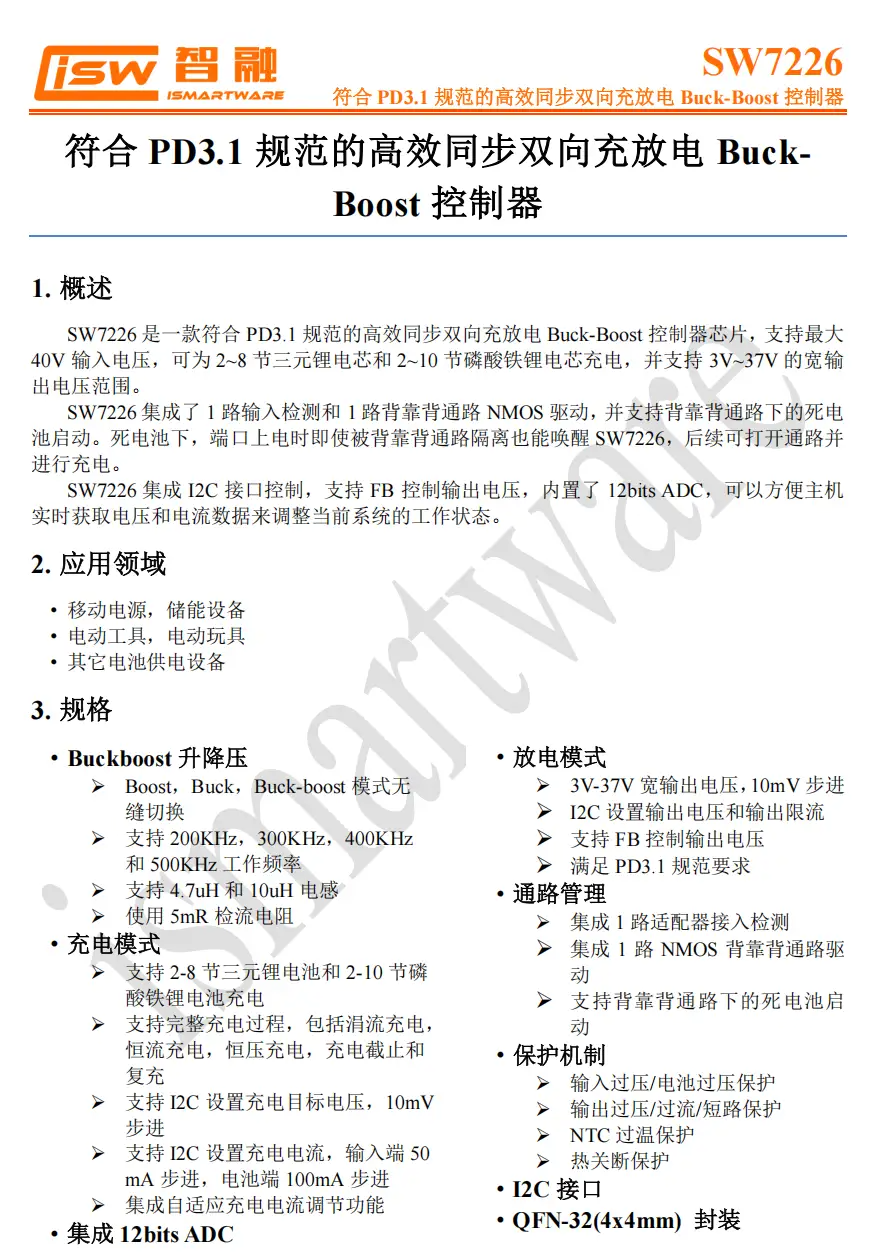

SW7226 是一款符合 PD3.1 规范的高效同步双向充放电 Buck-Boost 控制器芯片，支持最高 40V 输入电压，兼容 2～8 串三元锂以及 2～10 串磷酸铁锂电芯，输出范围覆盖 3V～37V，芯片内部集成 12bit ADC、I²C 接口以及背靠背通路 NMOS 驱动，可在死电池场景下实现启动，即便端口被隔离也能完成芯片唤醒并启动充电，可持续把电压、电流等运行信息反馈给主控。

SW7226 集成多重保护机制，包括输入/电池过压保护、输出过压/过流/短路保护、NTC 过温保护及热关断保护，确保设备的安全性和可靠性。该芯片采用 QFN-32 封装。

智融SW7226详细资料。

充电头网总结

智融科技推出的这款 2C1A 双向快充方案，通过 SW6328 + SW7226 两款芯片强强联合，将 PD3.1 140W 超大功率与多口动态快充体验融合在了一起。得益于双路独立升降压架构，方案中的 C2口与 C1/A 口功率链路互不干扰，既保证了单口输出的极致性能，又解决了多口同时工作时的效率与发热问题。

在硬件设计上，该方案展现了极高的集成度。仅需两颗核心芯片配合必要的功率器件，便完成了复杂的 2C1A 逻辑控制、电源管理等功能。简洁的外围电路不仅降低了 BOM 成本，也极大简化了 PCB 布局难度，为成品的小型化设计预留了更多空间。
